Как работает выключатель света в квартире

Поиск неисправности при срабатывании автоматического выключателя: алгоритм действий

Без особой причины автомат никогда не отключится, а значит, имеет место нештатная ситуация, заставившая обесточить цепь. Поэтому прежде чем включить его снова, нужно понять, почему он сработал, обнаружить неполадку, и устранить ее. Только после этого можно перевести устройство в рабочее состояние. Рассмотрим два наиболее распространенных срабатывания и алгоритм поиска неисправностей.

Выбивает автомат, отвечающий за линию розеток

• Сразу после срабатывания защиты следует отключить от розеток, подключенных к этому автоматическому выключателю, всех потребителей. Стоит прикинуть суммарную нагрузку, которая была подключена. Есть вероятность, что была непроизвольная перегрузка линии. Это нужно учесть, и в дальнейшем не допускать одновременного включения большого количества потребителей.
• Включить автомат, если повторного срабатывания защиты не произошло, то, скорее всего, произошла перегрузка линии или короткое замыкание в каком-либо из электроприборов. Если устройство защиты не включается, то можно говорить о коротком замыкании или в контактах розетки, или в самом подводящем кабеле.

Порядок действий, если автоматический выключатель отключился без нагрузки

• Осмотреть розетки на предмет подгораний, если таковые есть, то разобрать или заменить.
• Визуальный осмотр ничего не дал, то стоит допустить, что произошел пробой изоляции в подводящих проводах.
• Возможен слабый контакт или неисправность самого автомата. После устранения неполадки или замены можно пробовать подать напряжение на линию.

Порядок действий, если автомат включился без нагрузки

• Выключить устройство защиты и подключить к той же розетке один из электроприборов, который был ранее сюда включен.
• Включить автоматический выключатель, если он опять сработал, то данный прибор неисправен. Если срабатывания не произошло, то включить по очереди все потребители, которые работали до момента отключения защиты. Таким образом можно найти неисправный электроприбор.

Срабатывает автоматическая защита, отвечающая за линию освещения

Неисправность в линиях освещения обнаруживается, как правило, в момент включения люстры. Здесь сразу все понятно, но такая ситуация бывает не всегда. Как же тогда поступить? Алгоритм действий простой и вполне доступен любому:

• Перевести все клавиши выключателей в режим «Выключено». Этим обесточивается фазный провод, идущий на светильники.
• Выкрутить лампочки, осмотреть их и патроны – обычно после КЗ на лампе и цоколе остаются следы нагара. Где обнаружены такие последствия, там и произошла неисправность. Светильник нужно демонтировать, осмотреть состояние проводки и патрона, при необходимости заменить.
• Когда ничего подозрительного на лампах и патронах не обнаружено – включить автомат. Если он снова сработал, то стоит искать замыкание в самой проводке. Это может случиться как в распределительной коробке, так и где-либо по линии. Второй вариант – автоматический выключатель включился, значит, идем дальше.

• Теперь время включать поочередно освещение, если на какой-то клавише сработал автомат, то нужно искать поломку в проводке данного светильника.
• Если после включения выключателей защита не сработала, нужно ввернуть все лампочки на место, и пробовать поочередно включать клавиши. Это поможет обнаружить дефектную лампочку.

Выполняя любые работы по поиску неисправностей, будьте аккуратны и осторожны, потому что не исключены повторные короткие замыкания. При малейших сомнениях лучше обратиться к специалистам-электрикам, которые имеют опыт подобной работы.

Устройство одноклавишного выключателя

Теперь пришло время разобрать устройство выключателя света. Выключатель одноклавишный может состоять из следующих элементов:

1. Из пластиковых элементов, которые обеспечат защиту.
2. Из рабочего механизма.

К защитным элементам можно отнести клавишу и саму рамку. Клавиша обеспечивает перевод режимов включения и выключения.

Под  клавишей выключателя располагается рамка. Крепить ее можно с помощью двух способов:

1. С помощью пластиковых защелок.
2. Двумя винтами.

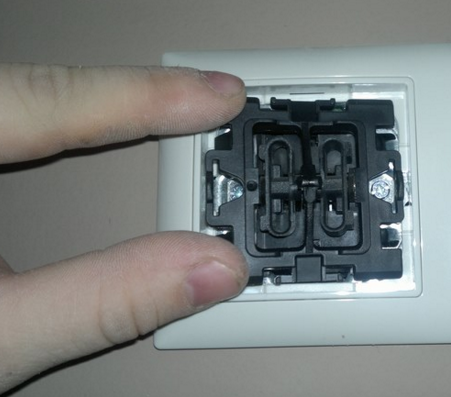

Под защитной рамкой будет располагаться сам механизм выключателя. На механизме имеется привод клавиши.

Крепление этого механизма в подрозетнике осуществляется двумя способами:

1. С помощью распорных лапок.
2. С помощью специальных винтов.

Слева и справа на устройстве будут находиться две лапки. Если вы начнете закручивать винты, тогда они начнут расширяться.

Устройство выключателя обычно имеет два контакта, к которым следует подвести провода. Как правило, многие производители предварительно указывают правильное крепление проводов.

Прежде чем подводить провода убедитесь, что ваше крепление будет правильным. Если вы неправильно подсоедините провода, тогда устройство не будет работать.

Выбор устройства

Если вы приняли решение провести все работы самостоятельно, то в первую очередь нужно правильно подобрать выключатель. Обращаться следует только в специализированные электротехнические и строительные торговые сети. Там вы сможете найти широкий ассортимент по техническим параметрам и дизайну.

При этом важно знать, как выбрать выключатель правильно. Например, стандартные параметры проводки 250 В и 10 А требуют обязательного соответствия ГОСТу Р 51324.1-99 с подтверждением качества знаком страны-производителя

Напряжение и ток, которые допустимы для выключателя, могут быть разными. Поэтому, например, металлокерамические контакты с содержанием серебра, имеют ограничение до 4 А. Следует также подобрать вариант с необходимым числом полюсов – от 1 до 3.

Различаются модели и по особенностям переключателя:

• потолочного типа;
• с кнопкой;
• клавишная модификация;
• перекидной;
• поворотный.

Сам выключатель может быть рассчитан на открытый тип монтажа проводки. В этом случае сначала ставится деревянная прокладка – подрозетник, а затем сверху сам корпус. Для скрытой проводки требуется предварительный монтаж выключателя в специальном гнезде, а затем подключение электропровода.

Это интересно: Номиналы автоматических выключателей по току

Способ установки выключателя

Накладной двухклавишный выключатель

Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.

Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.

Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Конструкция коммутационных элементов

В устройстве клавишных рокерных выключателей предусмотрены следующие элементы:

• главный узел – металлическая основа с кнопкой и контактами для подключения;
• крепежи – металлические концы, соединенные друг с другом пластинами;
• наружный корпус – пластиковые панели для безопасной эксплуатации изделий (бывает из других надежных материалов);
• подвижная часть – непосредственно сами клавиши для управления техникой.

Основная часть внутренних элементов изготавливается из металла, обычно из оцинковки. Для внешних деталей применяют пластмассу, которая выдерживает нагрузки до 16 А, иногда выбирают керамику, чей допустимый предел превышает 30 А. Для крепления выключателя к подрозетнику используют распорные лапки или крепежные винты.

Необходимые инструменты и материалы

Перед тем, как приступить к работам по установке одноклавишного выключателя, необходимо позаботиться о наличии таких инструментов и расходных материалов:

• Выключатель.
• Подрозетник.
• Светильник с лампой.
• Изолента.
• Нож для зачистки изоляции.
• Индикаторная отвертка.

В том случае, если до установки коммутационного устройства не сделана разводка проводов и не выполнен монтаж подрозетника, придется запастись такими дополнительными инструментами и материалами:

• Алебастр.
• Шпаклевка.
• Распределительная коробка. Эта деталь нужна только тогда, когда необходимо смонтировать новую проводку в помещении. В противном случае нужно просто найти ближайшую установленную коробку и через нее подключить светильник и выключатель.
• Перфоратор.
• Емкость для размешивания шпаклевки.
• Болгарка с кругом по бетону.
• Стремянка.
• Шпатель.
• Провода.

Механические

Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.

Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.

Модели с колесиком и кнопочные

Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.

На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.

На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).

При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.

Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Миниатюрные

Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.

Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.

Это интересно: Как выбрать автоматический выключатель по току, сечению кабеля, мощности — изучаем главное

Тепловой расщепитель

Биметаллическая пластина, из которой состоит расщепитель теплового вида, нагревается протекающим напряжением. Механизм расщепления происходит после изгибания пластины, вызванного прохождением тока с напряжением, выше установленного значения. Свойства тока напрямую влияют на период реагирования, который может находиться в пределах часа. Элемент срабатывает на напряжение, установленное в ходе производства. Воздушный выключатель ВНВ может использоваться сразу после того, как пластина достигнет нормальной температуры, что нехарактерно для поплавкового предохранителя.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется

Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

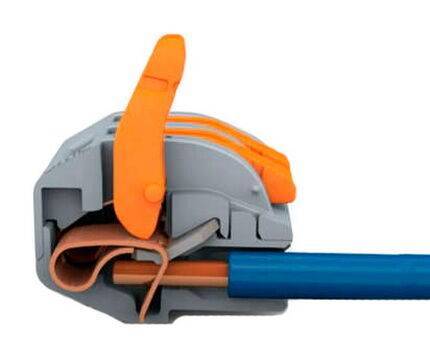

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Автоматические выключатели: типы

Существуют основные типы автоматических выключателей:

• 2-полюсный: предназначен для однофазной линии, состоящей из одного разъема под напряжением и одного нейтрального провода.
• 4-полюсный: рассчитан на трехфазную линию, состоящую из 4 слотов, где могут быть подключены три фазовых провода и нейтральный провод.

Как работает выключатель света автоматический? Примечательно, что он функционирует как система защиты в режиме реального времени для основных цепей, используемых в промышленности и других высоковольтных коммерческих местах, в которых есть реальная угроза поражения электрическим током, результатом которой может оказаться несчастный случай.

Устройство и принцип работы обычного размыкателя

Наиболее простым вариантом является одноклавишный выключатель, который можно встретить в любой квартире или частном доме. Подключаются такие устройства достаточно просто, однако, прежде чем разобраться с монтажом, следует понять, как устроен выключатель света. Такой прерыватель состоит из двух клемм и подвижного контакта. При нажатии клавиши цепь замыкается, в результате чего напряжение подается на потребитель, которым может быть осветительный прибор, вентилятор или даже розетка. С подключением подобного устройства сможет разобраться даже ребенок. На задней части размыкающего механизма расположены 2 клеммы, к одной из которых подводится питание, а вторая коммутируется с потребителем, на который напрямую идет ноль. Нажатие клавиши приводит к подаче фазы на светильник или иное устройство.

Рассматривать, как устроен двойной выключатель, не имеет смысла – здесь все идентично, разница лишь в количестве контактов. На задней части такого размыкателя располагается 3 клеммы, верхняя из которых служит для подачи питания, а 2 нижних соединяются с потребителями. В зависимости от того, какая клавиша нажата и какой из контактов замкнут, фаза будет проходить на тот или иной прибор.

Достоинства и недостатки элегазового выключателя

После описания выключателей логичным будет подвести итог. Итог подведу в форме плюсов и минусов использования данного вида оборудования в сравнении с аппаратами, использующими другие среды для гашения дуги.

Достоинства:

• высокая износостойкость и срок службы
• снижение затрат на обслуживание по сравнению с масляными
• высокая экологичность
• быстрая скорость гашения дуги
• высокая взрыво- и пожаробезопасность
• меньший вес и размеры по сравнению с масляными
• высокая химическая стабильность газа
• широкий диапазон рабочих температур

Недостатки:

• персонал может почувствовать удушение из-за попадания большого количества элегаза в закрытое помещение
• высокая стоимость выключателя
• необходимость создания условий для наполнения выключателей элегазом, его транспортировки, хранения
• требуются надежные стыки и прокладки, чтобы обеспечить надежную герметичность и невозможность утечки элегаза
• сам газ не ядовит, но отдельные продукты распада при гашение дуги ядовиты. При ревизии выключателя необходимо тщательно очищать внутренние поверхности, так как с ухудшением свойств газа будут ухудшаться коммутационные способности элегазового выключателя. А ухудшение возможно из-за коррозионных и токсичных свойств продуктов разложения элегаза при гашении дуги

Последние статьи

Самое популярное

Как устроен одноклавишный выключатель

Бытовой одноклавишный выключатель – привычный элемент окружающей обстановки.

Основными его частями являются:

• основание с элементами крепления;
• подвижная панель;
• контактная группа с подвижными и неподвижными контактами;
• декоративные элементы (обычно из пластика).

Основные составные части одноклавишного включателя. Принцип действия любого выключателя схож – при воздействии размыкать и замыкать электрическую цепь. Но разные приборы делают это по-разному, в зависимости от особенностей устройства и функциональности.

Варианты конструктивного исполнения

Исполнение включателей освещения может различаться по степени защиты (IPxx, где xx – две цифры, обозначающие уровень защиты от твердых предметов и частиц и от воды). В зависимости от нее определяется зона применения прибора. Так, включатели с IP 21 применяются только в помещениях, а с IP44 или 54 можно монтировать и снаружи.

Прибор со степенью защиты IP54.

Также бывают выключатели для накладного монтажа и встроенного типа. Первые монтируются на подкладку и используются совместно с открытой проводкой. Вторые монтируются в выемку на стене, в которую встраивается подрозетник. Такой монтаж применяется со скрытой проводкой и более эстетичен. Вероятность механического повреждения приборов меньше, но трудоемкость работ по обустройству намного выше.

Накладной включатель.

Также выключатели отличаются номинальной нагрузкой (током или мощностью), которую может коммутировать прибор. Указанную на корпусе или в спецификации величину превышать нельзя.

Тип выключателя	Вид прибора	Нагрузочная способность контактов, А
MAKEL Mimoza 12003	Двухклавишный ключ	10
Simon S27	Кнопочный	10
Jilion 9533140	Двухклавишный проходной	10
Bylectrica Пралеска	Трехклавишный ключ	6
Schneider Electric GSL000171 GLOSSA	Перекрестный	10

Литература

• Аметистов Е.И. Основы современной энергетики под общей редакцией чл.-корр. РАН Е.В. Аметистова — М.: Издательство МЭИ, 2004.- 822с.
• Неклепаев Б.Н. Электрическая часть электростанций и подстанций / Б.Н. Неклепаев, И.П. Крючков – М.:Энергоатомиздат,1989.- 605с.
• Полтев А. И. Конструкции и расчёт элегазовых аппаратов высокого напряжения. — Л.: Энергия, 1979. -240 с.;
• Электрические аппараты высокого напряжения/ Под редакцией Г. Н. Александрова. — Л.: Энергоатомиздат, 1989. — 344 с.;
• Справочник по электрическим аппаратам высокого напряжения/ Под редакцией В. В. Афанасьева. — Л.: Энергоатомиздат, 1987. — 544 с.;

Как устроен автоматический воздушный выключатель

Когда отключается нагрузка мощных электрических приборов, расходящиеся контакты образовывают своеобразную дугу. Ее сила может быть равна номинальному току. Такая дуга, появляется в результате повышения температуры и образования плазмы и может плавить контакты коммутационного устройства, а также вызывать КЗ. Стоит ли говорить, что это обычно приводит к выводу из строя дорогостоящей техники. Для защиты от действий данной дуги была разработана дугогасительная камера, которая установлена в автоматический воздушный выключатель. Его конструкцию вы можете найти на одном из изображений, представленных в сети.

Советуем изучить — Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним

Светодиодная подсветка фар своими руками

Светодиодную подсветку фар именуют в народе «ангельскими глазками». Такой вид тюнинга передней оптики набрал широкую популярность среди автолюбителей, он является не только декоративным приемом, но и способствует повышению безопасности и комфорта во время езды.

Для начала нам необходимо демонтировать ту деталь оптики, куда мы собираемся подсоединить светодиодную подсветку. Это могут быть передние фары, задние фонари или габариты. Мы тщательным образом отсоединяем фару от питания, разбираем и, после того, как отмеряем нужный кусок ленты, ставим на место.

В принципе, держать ленту должна сила упругости, но можно задать дополнительную фиксацию в виде суперклея. Далее в цепь необходимо включить стабилизатор и произвести сборку.

Внутренние модели

Если проводка сделана внутри стенового материала, следует иметь представление о том, как подключить выключатели скрытой установки. Первым делом необходимо подготовить в стене небольшую нишу, в нее выводятся провода, туда же устанавливается выключатель.

Далее в нее предельно плотно должен поместиться полый цилиндр из пластика. В него монтируется устройство, заранее подключенное к выведенным концам проводов. Надежная фиксация осуществляется за счет металлических лапок, которые расходятся в стороны при работе винтами. Получается распорочное соединение цилиндра и выключателя.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских. В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

Устройство одноклавишного выключателя света

Разберем устройство одноклавишного выключателя.

Выключатель состоит:

• из защитных пластиковых элементов;
• рабочего механизма.

К защитным элементам относятся, изготовленные из специальных пластикатов клавиша и рамка. Клавиша предназначена для переключения режимов выключателя «включено» и «выключено».

Под ней располагается защитный элемент рамка, которая может крепиться к механизму двумя способами:

1. по средствам пластиковых защелок;
2. или как в нашем примере, двумя винтами.

Под защитной рамкой располагается механизм розетки.

На механизме имеется элемент управления — привод клавиши.

Фиксация механизма в подрозетнике, осуществляется двумя методами:

1. с помощью распорных лапок;
2. с помощью винтов на подрозетнике (если они предусмотрены в конкретной модели подрозетника).

Слева и справа механизма розетки предусмотрены две распорные лапки, которые приводятся в движение двумя винтами. Закручиваем винты, лапки расширяются в стороны упираясь в стенки подрозетника, тем самым в предельном положении винтов фиксируются в нем.

Так же, для фиксации механизма в подрозетнике используется рамка или планка каркаса выключателя. В нашем примере, выключатель имеет металлическую планку с двумя отверстиями под крепеж.

Разберем контактную группу.

На одноклавишном выключателе, конструктивно предусмотрено всего два контакта, подходящий и отходящий. К подходящему, подключается фаза, приходящая на выключатель. К отходящему, фаза, уходящая на светильник.

Как правило, на большинстве выключателей, на оборотной стороне механизма предусматривается обозначение контактов, подходящий и отходящий.

На выключателе, который мы рассматриваем в нашем примере, таких обозначений нет. Расстраиваться по этому поводу мы не будем, так как именно для одноклавишных выключателей не принципиально, куда будет подключаться подходящая фаза, а куда отходящая, в любой вариации устройство будет работать одинаково.

Приведу пример выключателя, где обозначения контактов имеются. Одноклавишный выключатель с самозажимными контактами.

Так же производителем указывается предельно допустимые значения работы механизма. Для данного устройства они составляют ток 10 Ампер, напряжение 250 Вольт.

Подробное руководство по подключению вы можете найти в статье, подробная инструкция как установить выключатель света.

Более подробно про установку и подключение различных выключателей, в том числе и с подсветкой здесь.

Ну что же, с устройством выключателя света мы разобрались, переходим к следующему пункту.

Из чего состоит оборудование и какие бывают конструкции?

Элегазовый высоковольтный выключатель – это устройство, назначение которого управлять и осуществлять контроль над высоковольтной линией энергоснабжения. Конструкция такого оборудования напоминает механизм масляного устройства, только для гашения применяется соединение газов вместо масляной смеси. Как правило, используется сера. В отличие от масляного прибора, элегазовый не требует особого ухода. Его главным достоинством считается долговечность.

Элегазовые выключатели делятся на:

1. Колонковый. Применение такого строения оптимальное только для сети 220 кВ. Это отключающее устройство работает на одну фазу. В конструкцию входит две системы, которые размещаются в емкости с элегазом. Это контактная и дугогасительная система. Также они могут быть как ручными, так и дистанционными. Это считается основной причиной их больших размеров.
2. Баковый. По габаритам меньше, чем колонковые. В конструкции имеется дополнительный привод, который имеет несколько фаз. Благодаря этому можно плавно и мягко регулировать включение и выключение напряжения. А из-за того, что в систему встроен трансформатор тока, механизм способен переносить большие нагрузки.

По методу гашения электрической дуги элегазовые силовые выключатели делятся на:

• воздушный, его еще называют автокомпрессионный;
• вращающий;
• продольного дутья.

Автоматические размыкатели и их области применения

Подобные устройства используются для защиты домашней электрической сети от перегрузок и коротких замыканий. Наиболее частое место установки – вводные распределительные шкафы. Автоматический выключатель (АВ) устроен следующим образом. Внутри модульного корпуса расположен статичный соленоид, внутри которого располагается подвижный шток. При превышении допустимой токовой нагрузки на соленоиде или коротком замыкании шток выталкивается, воздействуя на механизм контакта, который автоматически размыкает цепь.

Но чтобы полностью понять, как устроен автоматический выключатель, следует рассмотреть еще одну его функцию – отключение при превышении допустимой температуры. Для этого конструкцией предусмотрена биметаллическая пластина. Для простоты ее можно сравнить с подобным элементом в электрических чайниках. По достижении определенной температуры металл деформируется, отжимая механизм, удерживающий контакт. После охлаждения биметаллическая пластина вновь принимает прежнюю форму.

Автоматические выключатели также могут быть разных видов. Наиболее распространенными можно назвать устройства защитного отключения (УЗО). Они обеспечивают безопасность человека при различных токовых утечках. Если же требуется прибор, способный обеспечить общую защиту и объединяющий в себе функционал АВ и УЗО, применяется автоматический выключатель дифференциального тока (АВДТ).

Преимущества и недостатки элегазовых выключателей

Преимущества

• возможность применения на все классы напряжений свыше 1 кВ;
• гашение дуги происходит в замкнутом объеме без выхлопа в атмосферу;
• относительно малые габариты и масса;
• пожаро- и взрывобезопасность;
• быстрота действия;
• высокая отключающая способность;
• надежное отключение малых индуктивных и емкостных токов в момент перехода тока через нуль без среза и возникновения перенапряжений;
• малый износ дугогасительных контактов;
• бесшумная работа;
• возможность создания серий с унифицированными узлами;
• пригодность для наружной и внутренней установки.

Недостатки

• сложность и дороговизна изготовления — при производстве необходимо соблюдать высокую чистоту и точность;
• высокие требования к качеству элегаза;
• температурные недостатки SF6, необходимость подогрева и использования смесей элегаза с азотом, хладоном и другими веществами, позволяющими работать элегазовым выключателям в условиях низких температур окружающей среды;
• необходимость специальных устройств для наполнения, перекачки и очистки SF6;
• относительно высокая стоимость SF6;
• требуется более внимательное отношение к использованию и учету элегаза.

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

• Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
• Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
• Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
• Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
• Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
• Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.
