Разновидности указателей напряжения

Модель “Стендей”

Этот указатель низкого напряжения на сегодняшний день является довольно востребованным. Система управления у него предусмотрена кнопочного типа. При этом панель используется светодиодная. Непосредственно выходная мощность указанной модели находится на уровне 2 кВ. Всего контактов в системе имеется два. Устанавливаются они через неоновую лампу.

Наконечники в представленном экземпляре имеются с защитной шайбой. Резисторы используются серии МЛН. Для высоковольтных трансформаторов данные указатели не подходят. Также следует учитывать, что скорость обработки сигнала у представленного экземпляра небольшая.

Разновидности индикаторных отверток и их особенности

Индикаторы напряжения представлены широким ассортиментом моделей, благодаря которым профессиональные и домашние мастера могут приобрести надежные, универсальные приборы в соответствии со своими предпочтениями, пожеланиями и финансовыми возможностями. К наиболее распространенным их видам относятся следующие модели:

  1. Пробник напряжения с неоновой лампой относится к простой модели отвертки индикатора контактного типа. Работа прибора основана на его свечении после попадания электрического тока на жало устройства с поверхности проводника и последующего его прохождения через резистор сопротивления. Вторым контактом в цепи включения неоновой лампочки является торцевая часть рукоятки. Его замыкание происходит на человеке. Свечение неоновой лампы после нажатия пальцем торцевой части ручки индикатора указывает на наличие фазы на контакте розетки, выключателя, бытового прибора или другого источника питания, подлежащего ремонту. Контакт с мастером обеспечивает включение индикаторной лампы. Высокий порог индикации напряжения, составляющий от 60В, относится к недостаткам отверток. Они рекомендованы для определения фазы электрической цепи переменного тока. С их помощью мастер не сможет обнаружить обрывы электрических цепей.
  2. Индикаторный тестер со светодиодной лампой отличается низким порогом индикации напряжения. Его идентификация в электрической цепи происходит при значениях, менее 60В. Работа устройства не имеет существенных отличий от функционирования аналогов с неоновыми лампами.
  3. Индикаторная отвертка со светодиодом и батарейками относится к категории бесконтактных многофункциональных приборов. Пробник напряжения такого вида дополнен биполярным транзистором и рекомендован для определения фазного провода, мест обрыва электрической цепи, полярности источников постоянного тока. Тестер со светодиодом и батарейками предоставляет возможность находить месторасположение проводки в стенах помещений под слоем отделочного покрытия.
  4. Пробник электронного вида с дисплеем и звуковым сигналом относятся к современным моделям указателей напряжения. Работа с компактным устройством не вызывает трудностей. При появлении вопросов по использованию электронной модели отвертки на помощь придет инструкция от производителя. Она входит в комплектацию многофункционального индикатора напряжения.

Использование электронной отвертки не имеет отличий от применения других аналогов отверток, предназначенных для проведения безопасного ремонта электрических сетей, приборов, оборудования. Практическое определение напряжения, мест неисправностей розеток, выключателей и других источников питания при помощи многофункционального прибора всегда можно увидеть на видео в интернете. Владея информацией о том, как пользоваться индикаторной отверткой, всегда можно избежать электрических ударов, воздействие которых представляет опасность для здоровья и жизни человека.

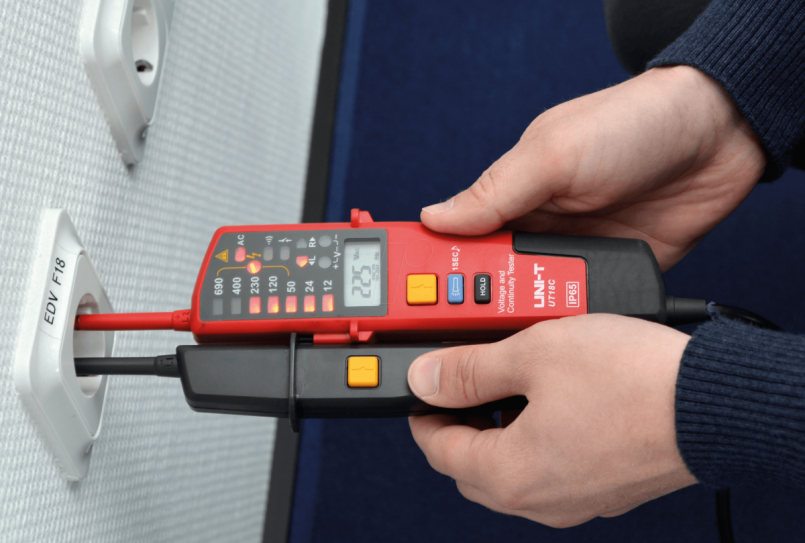

Двухполюсная конструкция

Указатель высокого напряжения с двумя измерительными контактами работает по принципу фиксации прохождения тока на участке цепи. Внутренняя схема сравнивает разность потенциалов между точкой измерения и заземлением (или нулевым контактом). Если порог срабатывания превышает установленное значение, срабатывает индикация.

Исполнение может быть различным, в зависимости от назначения: только индикация, поиск пробоя, измерение точного значения напряжения, установление диапазона (220 В, 380 В). В качестве примера, на иллюстрации электрическая схема прибора, определяющего наличие фазы на измеряемом участке и приблизительного порога напряжения.

Сложных интегральных элементов нет, поэтому такой указатель надежен и безотказен в любых условиях эксплуатации. Если измерения проводятся на улице, при ярком освещении — параллельно световому индикатору (в данном случае это LED элемент), добавляется звуковой.

При добавлении в измерительную цепь модуля измерения напряжения, мы получаем однорежимный мультиметр, предназначенный для безопасного измерения высокого напряжения.

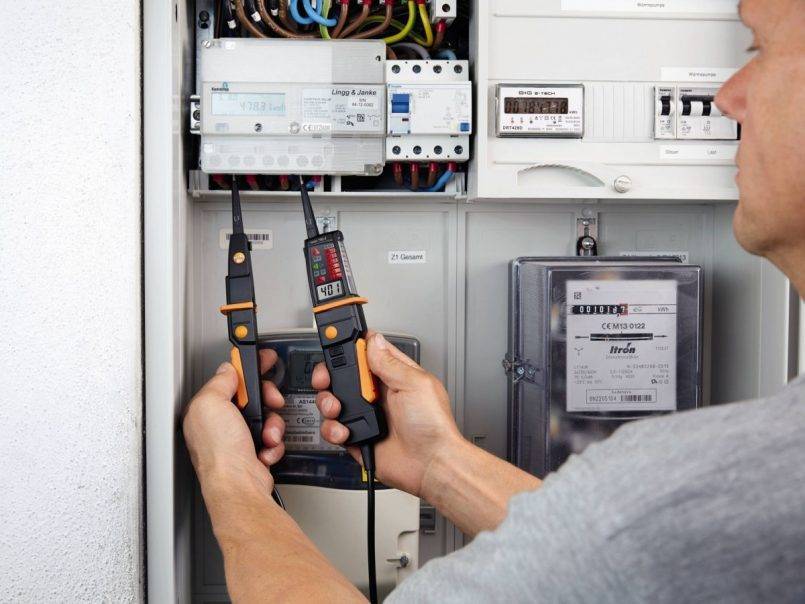

Пользоваться таким устройством несложно: пассивный контакт на соединительном проводе прикладывается к земляной (нулевой) шине электроустановки. Затем измерительным контактом надо коснуться точки замера потенциала.

Преимущества:

  • высокая точность измерения, при необходимости можно расширить функционал;
  • возможность работать с высоким напряжением без дополнительных средств защиты оператора;
  • обеспечена защита оператора: нет непосредственного контакта с открытыми участками тела.

Недостатки:

  • более высокая стоимость;
  • измеритель достаточно громоздкий.

Рекомендации по замеру напряжения и пользованию индикаторами

Измерительные приборы подключаются к величине опасного потенциала. По действующим правилам ТБ до начала работы с ними необходимо проверить их исправность. Изоляция любого указателя, даже только что купленного в специализированном магазине, должна быть испытана в электротехнической лаборатории повышенным напряжением с оформлением протокола, гарантирующего право безопасной работы на определенный срок.

Перед каждым использованием индикатор следует осматривать на предмет механического состояния корпуса и качества изоляции, а затем проверять работоспособность контрольным замером в точке с гарантированным наличием напряжения фазы. Иначе пользование поломанным прибором приведет к ошибке, связанной с КЗ в сети или травмой человека.

Все двухпроводные индикаторы и вольтметры указывают напряжение в том месте, куда их подключили, а не там, где хотели подключить. Будьте внимательны при замерах.

Применение измерительного прибора, соответствующего классу сети — очень важное условие безопасности, поэтому уже третий раз на нем заострено внимание. Проверяя напряжение, всегда придавайте телу устойчивое положение, исключайте случаи неожиданного падения, не контактируйте с заземленными предметами. Опытные электрики при работе под напряжением стараются держать одну руку в кармане, чтобы не создать путь тока утечки через нее

Опытные электрики при работе под напряжением стараются держать одну руку в кармане, чтобы не создать путь тока утечки через нее

Опытные электрики при работе под напряжением стараются держать одну руку в кармане, чтобы не создать путь тока утечки через нее

Проверяя напряжение, всегда придавайте телу устойчивое положение, исключайте случаи неожиданного падения, не контактируйте с заземленными предметами. Опытные электрики при работе под напряжением стараются держать одну руку в кармане, чтобы не создать путь тока утечки через нее.

Самая важная рекомендация под конец: работы по определению фазы и нуля, замеру напряжения относятся к опасным и к ним, согласно правилам безопасности, допускается только подготовленный, сдавший экзамены и отданный приказом по электротехническому предприятию персонал.

Если вы работаете на свой страхи риск в собственной квартире, то хотя бы прочитайте правила безопасности до начала каких-либо действий с напряжением. Электроэнергия опасна и не прощает ошибок никому. От нее постоянно гибнут люди, даже опытные электрики с большим стажем, совершая случайные ошибки.

Практические рекомендации по обзору и использованию индикаторов напряжения в сети 0,4 кВ хорошо показал электрик ЖКХ Серегей Панушкин в своем видеоролике. Рекомендую посмотреть его прямо в статье.

Полезные товары

  • 7 в 1 USB Цифровой вольтметр
  • Универсальный ТВ пульт в виде брелка
  • Wi-Fi модуль умного дома Sonoff

Указатель напряжения с функциями бесконтактной, звуковой и контактной световой индикацией

Данный индикатор в отличии от своих конкурентов, представленных выше, помимо светового оповещения, имеет еще и звуковое. Эта функция делает данный прибор очень безопасным при определении наличия или отсутствия напряжения.

На данном указателе, бесконтактный режим определения наличия напряжения, имеет звуковое оповещение, при этом, он сопровождается световой индикацией зеленого цвета.

Контактный режим, имеет только световое оповещение, сопровождается индикацией красного цвета.

Для этого на приборе предусмотрены две светодиодные лампочки.

Для звука имеется динамик.

На торце указателя расположен переключатель режимов работы:

  1. «O» — функция контактного светового оповещения, сопровождается свечением красной лампочки, определяет наличие напряжения только при непосредственном контакте с фазой;
  2. «L» — функция бесконтактного звукового оповещения средней чувствительности, сопровождается свечением зеленой лампочки, определяет напряжение с небольшого расстояния, даже через двойную изоляцию провода;
  3. «H» — функция звукового оповещения максимальной чувствительности, сопровождается свечением зеленой лампочки, определяет наличие напряжения с большого расстояния через изоляцию провода.

Рабочая часть скрытая под защитным колпачком, выполнена в виде плоской отвертки.

На торце указателя напряжения предусмотрен специальный контакт, который в совокупности с основной рабочей частью прибора используется для определения целостности цепи. Режим так называемой «прозвонки».

Последовательность работы в режиме «прозвонки»:

  • снимаем перчатки;
  • зажимаем пальцем правой руки торцевой контакт индикатора напряжения;
  • далее, основной рабочей частью (выполненной под плоскую отвертку), касаемся одного конца жилы проверяемого провода;
  • до второго конца провода необходимо дотронуться пальцами левой руки.

Если цепь целая, то:

  • в режиме «О» — загорится красная лампочка;
  • в режиме «L» и «H» — будет гореть зеленая лампочка в сопровождении с звуковым сигналом;

Если цепь повреждена:

ни в одном из режимов индикатор реагировать не будет.

Проверим указатель в работе

Включаем режим контактной индикации — «О».

Теперь, поочередно подносим указатель напряжения сначала к нулевому контакту автоматического выключателя, где он как и положено ничего не показывает.

Затем, к фазному контакту. Световая индикация указателя напряжения загорелась.

Переходим к бесконтактному режиму средней звуковой и световой индикации «L».

Данный режим может работать как с голой рабочей частью указателя, так и с защищенной колпачком. Итак, включаем режим и подносим указатель к автоматическому выключателю. Контактов касаться не нужно! Держим прибор на расстоянии 1-2 см от токоведущих частей. Возле нулевого контакта индикаторы указателя молчат, а возле фазного начинают издавать звуковое и световое оповещение, загорается зеленая лампочка.

Тестируем прибор в последнем положении переключателя -«H», режим повышенной чувствительности бесконтактной звуковой и световой индикации.

Пользоваться данным режимом можно как с надетым, так и со снятым колпачком. Включаем прибор и подносим его к автоматическому выключателю.

Указатель включает звуковое и световое оповещение при обнаружении на одной из жил провода или кабеля фазы уже за 20 сантиметров до контактов автоматического выключателя.

Подведем итоги по тестированию данного указателя напряжения

Плюсы:

  • большой набор функций, три режима индикации, одна световая и две звуковые;
  • возможность определять напряжение на расстоянии;
  • бесконтактная световая индикация дублируется звуковой;
  • имеется функция проверки целостности цепи.

Минусы:

  • прибор работает от батареек типа LR44, 157, А76 или V13GA, довольно быстро садятся. Перед проведением работ требуется предварительная проверка работоспособности прибора;
  • рабочая температура окружающей среды от-10 до +50 градусов Цельсия.

Вывод:

Отличный, понятный и адекватный прибор, с широким набором функций. Подойдет как для профессионала, так и для новичка.

Особенности индикаторов на 5 кВ

Указатели напряжения данного типа в основном используются профессионалами. В промышленной сфере они применяются довольно часто. Устройства с электроприводами они тестировать могут. Дополнительно следует отметить, что у них довольно высокий параметр токовой нагрузки. В среднем этот показатель у некоторых указателей способен достигать 30 А. Резисторы в моделях встречаются, как правило, хроматического типа.

В использовании данные устройства довольно просты. Панели управления у них чаще всего производителем предусмотрены индикаторного типа. Наконечники по форме могут сильно отличаться. В данном случае скорость обработки сигнала зависит исключительно от мощности резисторов. Дополнительно следует учитывать, что во многих указателях устанавливаются широкополосные усилители. Благодаря этому производительность устройств значительно повышается. Триггеры во многих моделях применяются обычные.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Требования к оборудованию

Для обеспечения безопасности и надежности эксплуатации такие устройства обязательно проходят сертификацию. Требования госстандарта занимают хотя бы одну страницу текста, выделим основные:

  • изоляционная оболочка прибора должна выдерживать напряжение выше диапазона измерения;
  • длина открытого участка зонда не должна превышать длину, установленную для выбранного диапазона измерения;
  • униполярный указатель выполнен только в одном корпусе, что исключает необходимость работы двумя руками;
  • на одном конце индикатора расположен щуп для контакта с испытуемым участком схемы, на противоположном конце – контактная площадка для прикосновения к пальцу оператора;
  • световой и (или) звуковой индикатор потенциального присутствия должен четко различаться при любых условиях измерения.
  • двухполюсный индикатор напряжения должен состоять из двух корпусов с одинаковыми индикаторами безопасности, соединенных гибким изолированным кабелем длиной 1 метр;

Нормы безопасности едины на всей территории Российской Федерации. Ни одна организация, будь то Москва или региональный центр, не имеет права ослаблять требования к производству или использованию такого оборудования.

Рассмотрим работу основных типов индикаторов напряжения.

Похожие:

Приказ от 30 июня 2003 г. N 261 об утверждении инструкции по применению…Утвердить прилагаемую Инструкцию по применению и испытанию средств защиты, используемых в электроустановках Приказ от 30 июня 2003 г. N 261 об утверждении инструкции по применению…Утвердить прилагаемую Инструкцию по применению и испытанию средств защиты, используемых в электроустановках
Приказ от 30 июня 2003 г. N 261 об утверждении инструкции по применению…Утвердить прилагаемую Инструкцию по применению и испытанию средств защиты, используемых в электроустановках Коммерческое предложение на поставку высоковольтной стационарной…Объем и нормы испытаний электрооборудования; инструкции по применению и испытанию средств защиты, используемых в электроустановках….
Приказ от 30 июня 2003 г. N 266 об утверждении инструкции по переключениям…Инструкция утверждена и введена в действие Приказом Минэнерго России от 30 июня 2003 г. N 266 Приказ от 30 июня 2003 г. N 266 об утверждении инструкции по переключениям…Инструкция утверждена и введена в действие Приказом Минэнерго России от 30 июня 2003 г. N 266
Инструкция по применению и испытанию средств защиты, используемых в электроустановкахИнструкция содержит классификацию и перечень средств защиты для работ в электроустановках, требования к испытаниям, содержанию и… Инструкция по применению и испытанию средств защиты, используемых в электроустановкахИнструкция содержит классификацию и перечень средств защиты для работ в электроустановках, требования к их испытаниям, содержанию…
Инструкция по применению и испытанию средств защиты, используемых в электроустановкахИнструкция содержит классификацию и перечень средств защиты для работ в электроустановках, требования к их испытаниям, содержанию… Инструкция по применению и испытанию средств защиты, используемых…Парижское управление Федеральной службы по экологическому, технологическому и атомному надзору
Инструкция по применению и испытанию средств защиты, используемых…Парижское управление Федеральной службы по экологическому, технологическому и атомному надзору Инструкция по применению и испытанию средств защиты, используемых…Парижское управление Федеральной службы по экологическому, технологическому и атомному надзору
Инструкция по применению и испытанию средств защиты, используемых…Парижское управление Федеральной службы по экологическому, технологическому и атомному надзору Инструкция по применению и испытанию средств защиты, используемых…Парижское управление Федеральной службы по экологическому, технологическому и атомному надзору
Инструкция по применению и испытанию средств защиты, используемых…Настоящая инструкция определяет порядок работы, эксплуатации и технического обслуживания стенда механических испытаний средств защиты… Инструкция по применению и испытанию средств защиты, используемых…Парижское управление Федеральной службы по экологическому, технологическому и атомному надзору

Руководство, инструкция по применению

Инструкция, руководство по применению

Как использовать индикатор напряжения: виды, правила и варианты применения различных моделей (115 фото)

Современные дома буквально кишат разнообразной техникой и электроприборами. И очень часто в связи с этим возникает необходимость в ремонте и установке электрических розеток разного типа. Это обязывает иметь в домашнем наборе специализированные инструменты для работы с электричеством.

Один из самых распространенных и необходимых приборов для электрики — индикатор напряжения. По фото индикаторов напряжения в сети можно легко определить, что разновидностей приборов очень много.

О том, какие бывают приборы для замера напряжения и как ими пользоваться мы и расскажем в данной статье.

Краткое содержимое статьи:

Проверка перед эксплуатацией

Прежде чем воспользоваться УН, его осматривают на наличие внешних механических повреждений и работоспособность – появление светового или звукового сигнала. Для этого щупы указателя кратковременно приближают к любым электрическим сетевым частям.

Перед проверкой запрещается заземлять устройство, так как он в этом не нуждается. Заземление нужно производить только в единственном случае, когда предполагается работа на опорах из дерева при установлении линии электропередач в воздухе. Здесь проверка напряжения перед проведением работ с вторичными цепями, выявлении фазного провода и т.д. проводится в течении 5-7 с.

В специализированных лабораториях собирают схемы, по которым определяют изоляцию и величину индикации. Здесь также измеряют показатели при их плавном увеличении от нулевого значения до рабочего, в течение 60 с.

Конструкция

Указатели классифицируются по различным видам, но конструкция для них является идентичной, и состоит из:

  • компактной рукоятки;
  • изолирующей корпусной части;
  • рабочей поверхности (корпус, сигнальная лампа, конденсатор);
  • проводника.

Корпус указателя надёжно защищён от попадания пыли и влаги, и выполнен из электроизоляционного материала, имеющую шероховатость поверхности, не ниже 3 класса по ГОСТу 2789-73. В зависимости от того, к какому виду относится указатель, у него будут присутствовать дополнительные детали конструкции.

Если однополюсные приборы имеют только один корпус, то у двухполюсных присутствуют сразу два. Корпуса у двухполюсного УН соединяются друг с другом гибким проводом до 100см, с изоляционным утолщением у входа (амортизационной втулкой). Имеются также звуковые и световые индикаторы.

Применение указателей высокого напряжения

УВН применяются при проверке наличия/отсутствия высокого напряжения ( от 1000 В) в распределительных устройствах на токоведущих частях, на которых будут производиться работы. Также УВН используют для проверки совпадения фаз, т.е. фазировки высоковольтного электрооборудования.

Основные составляющие:

  • Рабочая часть.
  • Индикаторная часть (газоразрядные или светодиодные лампы, прорезь-окна для ламп или затенителей).
  • Изолирующая часть.
  • Рукоятка с ограничительным кольцом.

Рабочую и индикаторную части крепят к изолирующей части при помощи резьбы. Рабочая часть включает элементы, которые реагируют на наличие напряжения в контролируемых цепях. Корпус рабочей части выполнен электроизоляционным материалом с улучшенными диэлектрическими свойствами. Изолирующую часть УВН от 1000 В выполняют из электроизоляционных материалов, отталкивающих влагу, имеющими улучшенные диэлектрические и механические свойства. Поверхность её должна быть гладкой. Индикаторная часть УВН состоит из элементов со световой индикацией или светозвуковой индикацией.

Указатели высокого напряжения действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

УВН могут быть:

  • контактными;
  • бесконтактными;
  • комбинированными.

В контактных УВН есть электрод-наконечник (щуп), осуществляющий прямой контакт с токоведущей частью. При бесконтактном УВН — электрода-наконечника нет.

Световую индикацию выполняют с:

Правила пользования указателем напряжения

Перед использованием указателя напряжения необходимо проверить его целостность, отсутствие загрязнений, дату последнего испытания, а также рабочее напряжение, на которое он рассчитан — оно должно быть больше рабочего напряжения электроустановки, в которой планируется проверять наличие или отсутствие напряжения.

Указатель высокого напряжения следует держать в диэлектрических перчатках, которые также должны быть проверены в соответствии с правилами. Перед проверкой отсутствия напряжения необходимо убедиться в том, что указатель работоспособен. Работоспособность указателя напряжения проверяется на токоведущих частях, которые заведомо находятся под напряжением.

Держать данное средство защиты следует за рукоятку до ограничительного кольца. Приближаться к токоведущим частям для проверки наличия или отсутствия напряжения следует на расстояние, которое определено длиной изолирующей части электрозащитного средства.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные указатели низкого напряжения (УНН).

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя — цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели — индикаторные отвертки, требуют прикосновения лишь к одной — испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

Однополюсная конструкция

Электрический ток протекает между фазой (точка измерения) и заземляющим контуром, который обеспечивает тело человека (оператора). Внутри прибора простая электрическая цепь, состоящая из неоновой лампы и резистора. Сопротивление подбирается таким образом, чтобы электрический ток не превышал безопасное для человека значение.

В то же время, сила тока должна обеспечивать надежное срабатывание индикатора. Для неоновой лампы достаточно нескольких сотых миллиампер, так что схема работает устойчиво.

Как пользоваться таким указателем? Прибор удерживается в одной руке, палец кладется на тыльный контакт. После чего измерительный щуп прикладывается к токоведущей части электроустановки. При наличии потенциала контрольная лампа загорается.

Интересно, что различные «продвинутые» схемы с транзистором и светодиодом не так надежны, как простая неоновая лампа и графитовый резистор. Высокий процент ложных срабатываний не позволяет использовать такой прибор в профессиональных целях.

Преимущества:

  • дешевизна прибора;
  • оперативность использования;
  • возможность работать одной рукой.

Недостатки:

  • низкая точность и надежность;
  • нет расширенного функционала;
  • потенциально опасен: есть контакт открытых участков тела с измерительной частью прибора.

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

  • светодиод;
  • резистор;
  • диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Испытания

Проведение испытательных работ зависит от типа указателя. Испытания УН до 1000 В проводятся на основании ГОСТа 20493-90(открыть и прочитать ГОСТ можете выше), ГОСТа 2933 и соответствия следующим требованиям:

  1. Мастер определяет порог срабатывания и измеряет ток миллиамперметром, включённым одновременно с УН.
  2. Затем проверяют схематическое соответствие участка и изоляции. Для этого соприкасающиеся участки и поверхность корпуса оборачивают в фольгу, оставляя до контакта с током не меньше 10 мм.

Один проводок соединяют с контактом-наконечником, а второй (заземлённый) с фольгой. У двухполюсных приборов 2 корпуса обматываются фольгой, а гибкий соединитель опускают в воду таким образом, чтобы она не доходила до рукояток 10 мм.

Испытания ПИН-90:

УН выше 1000 В испытывают с помощью лампы таким образом:

  1. Определяют напряжение порога по времени срабатывания УН (основной и изолирующей частей), прикладывая от установки провод:
  • к наконечнику, элементам соединения;
  • к контакту и временному электроду, граничащему при установке с частями изоляции и эксплуатации.
  1. К данной группе УН не применяют механические испытания.

При проверке фазировки, ориентируются на схему совпадения и подвергают воздействию тока изолирующие части и соединитель. Испытание провода проходит в воде, при этом свечение лампочки фиксируется прибором.

Любые испытания УН, согласно техническим требованиям, проводят не реже, чем 1 раз в 2 года. Лабораторные испытания имеют право проводить организации, у которых для этого есть соответствующая лицензия.

Испытания УВН 10 кВ:

3 способа проверки УН:
