Выбор автоматического выключателя по току

Выбор автоматического выключателя — по току, мощности и сечению кабеля

Предназначение автоматического выключателя (далее АВ) – это защита электропроводки, электрооборудования от короткого замыкания (далее КЗ) и перегруза. Если не использовать такие выключатели в сети, то со временем может произойти авария, то есть замыкание электропроводки, электроприборов или электроинструментов. Если не замыкание, то перегрузка в работе электрооборудования.

В первом и втором случаи, произойдет нагрев провода или кабеля, а значит изоляция расплавится. Провода замкнутся, произойдет КЗ, а значит огонь, искры и в итоге пожар.

Чтобы этого не произошло и применяют АВ, как защиту от возможных не приятных последствий.

Как же АВ защищает электропроводку и электрические приборы, инструменты? Если, попросту говоря, внутри этого выключателя есть специальное устройство, которое обеспечивает моментальное отключение подачи напряжения если есть проблема КЗ или перегруза.

Выбор автомата по сечению кабеля — таблица

Промышленность изготавливает определенные сечения провода или кабеля. Каждое сечение проводника имеет определенную нагрузку по току. С помощью него, так же можно подобрать автоматический выключатель (АВ) по номиналу. Если вы не уверены в определенный провод или кабель, то это дело можно вычислить с .

Легче всего использовать таблицу, где вы сразу определите, какой АВ вам нужен. В таблице данные без учета длины провода (кабеля).

Таблица 3.

Ток автомата, А Сечение провода, мм²Мощность, кВт
МедьАлюминий220 В380 В (cos φ = 0,8)
512,51,12,6
612,51,33,2
101,52,52,25,3
161,52,53,58,4
202,544,410,5
25465,513,2
32610716,8
4010168,821,1
5010161126,3
63162513,933,2

Главное в подборе АВ и сечение провода, чтобы ток автомата был меньше, чем допустимый проводника.

Как правильно выбирать АВ вы узнали из этой статьи. Перед покупкой автоматов вы уже должны знать, какие производители изготавливают качественный товар. Выбирайте только проверенные фирмы.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

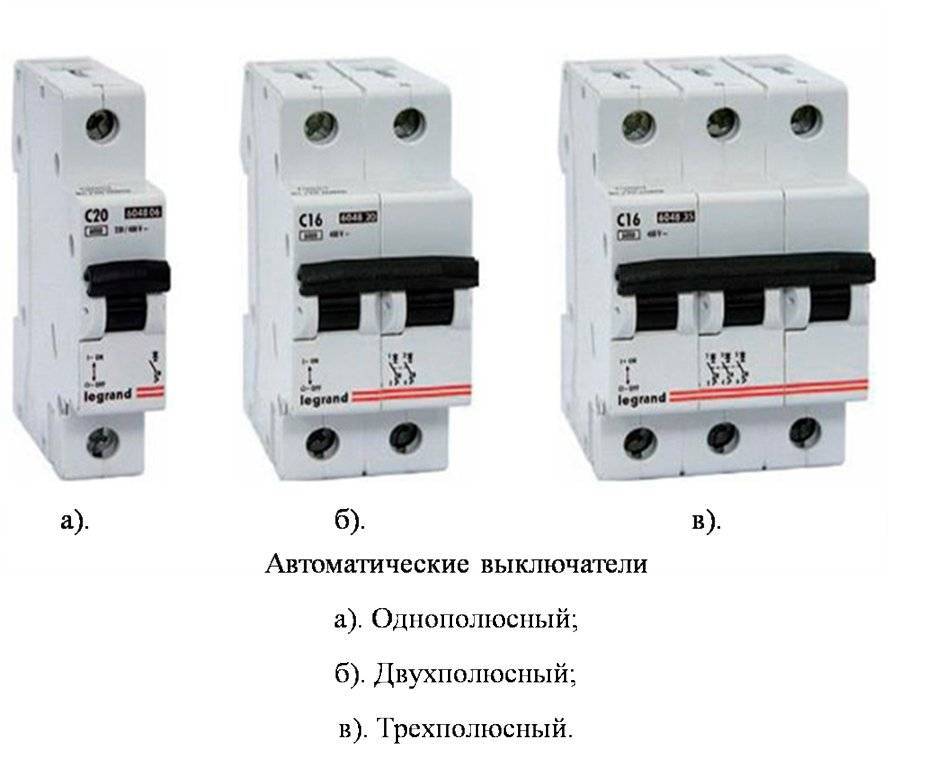

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

  • Мы в TELEGRAM;
  • Мы в Instagram;
  • Мы на YouTube;

Номинальный ток

Эта характеристика показывает, какой максимально допустимый ток может протекать через это устройство в течение длительного времени не вызывая при этом срабатывания теплового расцепителя.

Чтобы рассчитать это значение для отдельной однофазной линии, нужно совокупную мощность подключенных к ней электроприборов разделить на напряжение сети. Например, при мощности потребителей в 3 кВт номинальный ток будет равен:

Iном = P/U=3000/220=13,6 А.

Нужно заметить, что рассчитанные таким образом значения не являются абсолютно точными, поскольку в них не учитывает коэффициент мощности, который может сильно влиять на результат, если в электрической цепи имеются крупные потребители реактивной энергии. Однако, поскольку в большинстве случаев такая нагрузка среди бытовых устройств не встречается, то для выбора автоматического выключателя вполне допустимо пользоваться этой формулой. Выбирать при этом нужно устройство, имеющее ближайший (больший) к расчетному номинал тока из стандартного ряда. Для нашего случая подойдет автоматический выключатель на 16 А.

Если характеристики проводки не соответствуют мощности подключаемых к ней потребителей, то нужно проводить отдельную линию, предназначенную для питания больших нагрузок (стиральная машина, электроплита, кондиционер и т. д.)

Как работает автомат и от чего он защищает

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно

Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке

Как расшифровать маркировку на автоматическом выключателе:

  • Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
  • Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
  • Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.

В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.

Основная функция автоматического выключателя – защищать сеть от короткого замыкания и перегрузки. Когда по линии течет слишком большой ток, проводка нагревается. Если это происходит слишком долго – провод может загореться.

Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

Важно понимать, что и от удара током человека при случайном касании токоведущих участков и заземленных предметов автомат тоже не убережет. Для этого существуют устройства защитного отключения (УЗО)

Советуют ставить одно общее после вводного автомата и на группы, где есть риск поражения током.

Расчет мощности автоматов

Расчет мощности автоматических выключателей

Если вы самостоятельно делаете электропроводку в доме, то должны понимать, какой и где автомат должен стоять. Будь-то стиральная машина, водонагреватель, кондиционер, отопительный котел, нужен автоматический выключатель для его подключения.

При всем этом нельзя поставить автомат, который по номиналу будет выше или ниже, чем это положено. В первом случае автоматический выключатель просто не сработает при возникновении проблем, а во втором случае, он будет постоянно выключаться из-за перегрузок.

К тому же, при выборе автомата нужно учитывать в какой сети он будет использован: однофазной или трехфазной. В общем, о нюансах выбора автомата по мощности и будет рассказано на сайте «Электрик САМ» elektriksam.ru .

Выбор автомата защиты по току нагрузки

При планировании электропроводки основное задание — правильно выбрать номинал автоматического выключателя. При прохождении тока через проводник он начинает греться. Чем больший ток проходит по проводнику одного и того же сечения, тем больше выделяется тепла. Задача автоматического выключателя — отключить питание до того момента, когда потребляемый ток станет выше, чем это допустимо. Потому номинал автомата защиты должен быть меньше, чем допустимы ток проводки.

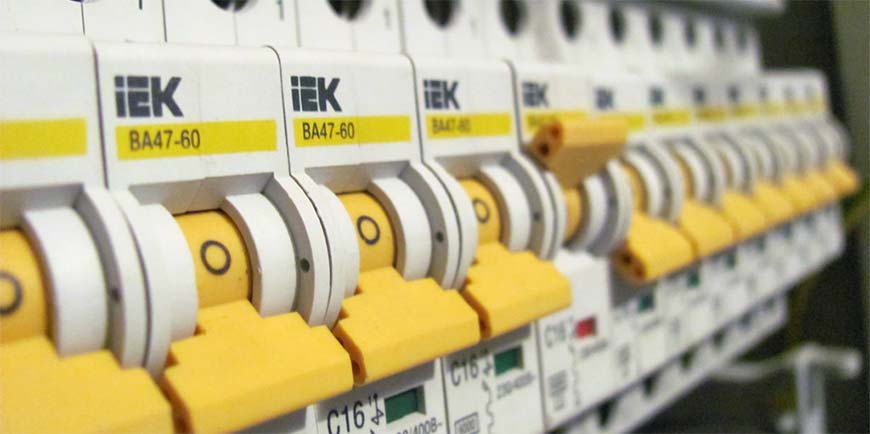

Номинал или номинальный ток автомата наносится на лицевой панели

Номиналы автоматических выключателей стандартизованы: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и 63 А. На практике шести и десяти амперные варианты уже практически нигде не используются — техники в наших домах становится все больше и линии малого сечения не справляются с нагрузкой.

Выбор номинала

Выбирают автоматический выключатель не по нагрузке, не по мощности подключенных приборов или по току. Эти параметры учитываются при выборе сечения проводника. А выбор автомата защиты делают в зависимости от сечения проводников. Есть специальная таблица, в которой указаны допустимые токи нагрузки и рекомендованный номинал автомата защиты. Пользоваться таблицей просто: находите нужное сечение, в этой строке ищите номинал автомата защиты. Все.

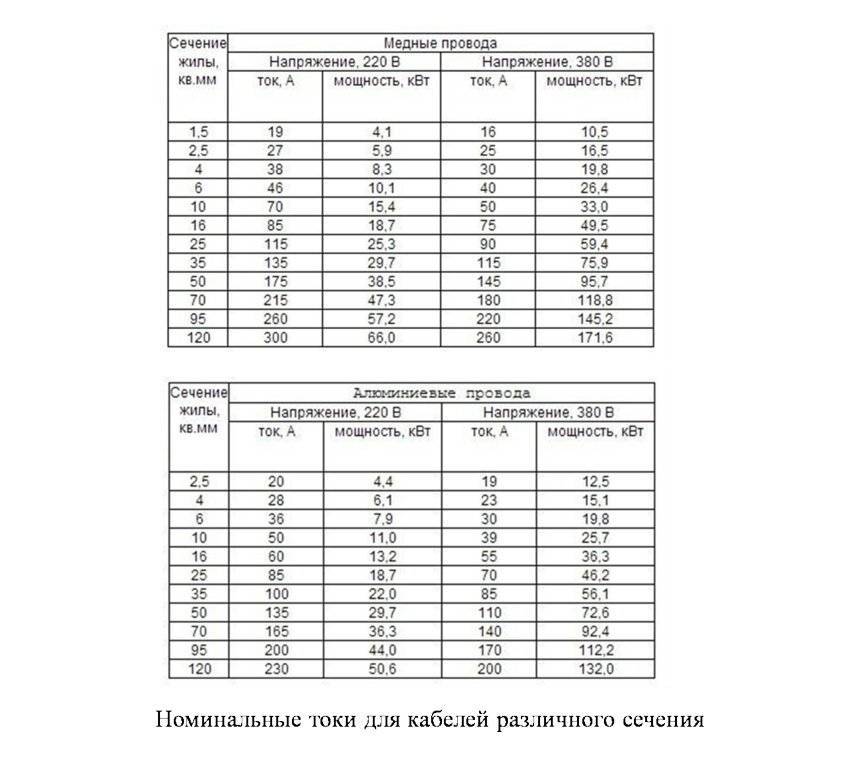

Сечение жил кабеляРекомендуемый номинал защитного автоматаПредельный ток срабатывания автоматаДопустимый длительный ток нагрузкиМаксимальная мощность нагрузкиОбласть применения
1,5 мм210 А16 А19 А4,1 кВтОсвещение и сигнализация
2,5 мм216 А25 А27 А5,9 кВтРозетки, электрический теплый пол
4 мм225 А32 А38 А8,3 кВтВодонагреватели, кондиционеры, стиральные и посудомоечные машины
6 мм232 А50 А46 А10,1 кВтЭлектроплиты, духовки
10 мм250 А63 А70 А15,4 кВтВводы в дом, квартиру

Как все работает

Глядя на таблицу возникает вопрос: почему номинал автомата настолько меньше предельно допустимой токовой нагрузки. Ответ в механике работы автоматического выключателя. Он отключается только тогда, когда ток в цепи на 13% превышает ток срабатывания.

Например, автомат на 10 А сработает тогда когда сила тока в цепи будет 16 А + 13% (2,08 А) = 18,08 А. То есть, остается небольшой зазор до величины допустимой нагрузки. Этот зазор необходим, чтобы обеспечить целостность изоляции.

Современная система электроснабжения дома или квартиры не обходится без автоматических выключателей

Что будет, если на провод сечением 1,5 мм2 поставить автомат на 16 А. Ведь его номинал ниже допустимого тока нагрузки? Давайте считать. Ток, при котором пакетник сработает — 25 А + 3,25 А (13%) = 28,25 А. Он выше чем допустимы длительный ток нагрузки. Да, отключаться он будет редко, но через некоторое время изоляция расплавится и проводку придется менять. Потому выбор автомата защиты лучше производить по этой таблице, а никак не по длительно допустимому току.

Выбор по нагрузке

Если линия электропитания проложена с запасом по мощности, а нагрузка на ней далека от предельной можно поставить автомат с более низким номиналом. В этом случае он будет защищать не столько линию от перегрева, сколько технику от токов КЗ.

Выбор автомата защиты по мощности нагрузки — неправильная идея

Выбор номинала автомата защиты в этом случае также можно сделать по той же таблице. Только за отправную точку берем мощность нагрузки. Но еще раз повторимся. Это в том случае, если параметры линии выдерживают намного большую нагрузку чем существует.

Скачать и почитать по теме

Респект и уважение, если дочитали досюда и намереваетесь скачать документы и книги по этой теме! Вы серьёзный человек!

• ГОСТ IEC 60898-2-2011 / 2-я часть ГОСТ Р 50345-2010 (IEC 60898-1:2003) на автоматические выключатели, направленная на коррекцию ошибок в первой части. До сих пор действует, ссылаясь на недействующий документ., pdf, 374.83 kB, скачан: 169 раз./• ГОСТ IEC 60898-1-2020 / Новый ГОСТ на автоматические выключатели, вступивший в действие с 1 марта 2021 г. Несёт в себе ошибки старого., pdf, 13.13 MB, скачан: 171 раз./

Какие ошибки допущены в ГОСТ по автоматическим выключателям, читайте подробно здесь.

• Шабад_М.А._Расчеты_релейной_защиты_и_автоматики• Беляев А.В. Выбор аппаратуры, защит и кабелей 0,4 кВ• РД 153-34.0-20.527-98• Электрическая часть электростанций и ТП• Выбор электрооборудования и расчеты трансформаторных подстанций• Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения

Статья была впервые опубликована (в урезанном виде) в бумажном журнале “Электротехнический рынок” и на электротехническом интернет-портале “Элек.ру”.

Скачать журнальную версию статьи можно прямо здесь и сейчас:

• Автоматы «В» – в каждый домашний щиток! / Статья в журнале – почему нужно ставить в электрощитах автоматические выключатели с характеристикой B, pdf, 302.38 kB, скачан: 49 раз./ Летом 2020 года на своём Дзен-канале . Судя по количеству комментариев (как хвалебных, так и хейтовых), тема вызвала огромный интерес. Кстати, читатели из других стран (в частности, Израиль и Прибалтика) подтверждали, что “В” у них в порядке вещей!

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Пример 1. Расчет вводного автомата дома

Примеры расчета автоматических выключателей начнем с частного дома, а именно рассчитаем вводной автомат. Исходные данные:

  • Напряжение сети Uн = 0,4 кВ;
  • Расчетная мощность Рр = 80 кВт;
  • Коэффициент мощности COSφ = 0,84;

1-й расчет:

Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:

Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А

2-й расчет

Чтобы избежать, ложное срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:

  • Iток.расцепителя = Iр × 1,1
  • Iт.р = 137 × 1,1 = 150 А

Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:

I ном.ав = 150 Ампер (150 А).

Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.

Количество полюсов

В однофазных сетях используются выключатели, имеющие один или два полюса. Для установки в цепь питания трехфазного двигателя применяют трехполюсные устройства, а для защиты потребителей четырехпроводной трехфазной сети (с выделенным нулем) – четырехполюсные автоматы.

Если все вышеперечисленные значения определены, то выбрать автоматический выключатель для установки в квартире не представляет особой сложности

Однако есть еще несколько важных моментов, на которые стоит обратить внимание при монтаже системы защиты, состоящей из нескольких выключателей

  1. Для обеспечения максимальной надежности лучше использовать автоматы от одного производителя.
  2. Подбирать номиналы выключателей по току нужно таким образом, чтобы обеспечить селективность системы автоматической защиты. То есть в случае возникновения аварийных ситуаций, она должна отключать только тот участок сети, где такая ситуация возникла. Чтобы обеспечить этот параметр, нужно в качестве общих автоматов выбирать устройства с большим значением номинального тока.
  3. Чтобы избежать приобретения некачественного или несоответствующего заявленным характеристикам устройства, лучше не покупать его у непроверенных поставщиков. Для этой цели существуют специализированные магазины или, в идеале, сертифицированные дилеры надежных производителей.

Пользуясь такими нехитрыми правилами, можно надежно обезопасить себя от возникновения неприятных ситуаций, связанных с авариями или некачественной работой системы защиты бытовой электросети.

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

  • 6 А – 1,2 кВт;
  • 8 А – 1,6 кВт;
  • 10 А – 2 кВт;
  • 16 А – 3,2 кВт;
  • 20 А – 4 кВт;
  • 25 А – 5 кВт;
  • 32 А – 6,4 кВт;
  • 40 А – 8 кВт;
  • 50 А – 10 кВт;
  • 63 А – 12,6 кВт;
  • 80 А – 16 кВт;
  • 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

  • электросауна (12 кВт) — 60 А;
  • электроплита (10 кВт) — 50 А;
  • варочная панель (8 кВт) — 40 А;
  • электроводонагреватель проточный (6 кВт) — 30 А;
  • посудомоечная машина (2,5 кВт) — 12,5 А;
  • стиральная машина (2,5 кВт) — 12,5 А;
  • джакузи (2,5 кВт) — 12,5 А;
  • кондиционер (2,4 кВт) — 12 А;
  • СВЧ-печь (2,2 кВт) — 11 А;
  • электроводонагреватель накопительный (2 кВт) — 10 А;
  • электрочайник (1,8 кВт) — 9 А;
  • утюг (1,6 кВт) — 8 А;
  • солярий (1,5 кВт) — 7,5 А;
  • пылесос (1,4 кВт) — 7 А;
  • мясорубка (1,1 кВт) — 5,5 А;
  • тостер (1 кВт) — 5 А;
  • кофеварка (1 кВт) — 5 А;
  • фен (1 кВт) — 5 А;
  • настольный компьютер (0,5 кВт) — 2,5 А;
  • холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Назначение и работа

Первое автоматическое устройство, предназначенное для защиты электрической цепи от сверхтоков, было изобретено американским учёным, изучающим электромагнетизм, Чарльзом Графтоном Пэджем в 1836 году. Но лишь через 40 лет подобная конструкция была описана Эдисоном. Современный же тип защитных устройств был запатентован в 1924 году корпорацией Brown, Boveri & Cie из Швейцарии.

Новаторством конструкции стала многоразовость использования благодаря возможности включения модуля при его срабатывании нажатием одной кнопки. Преимущества по сравнению с плавкими предохранителями были неоспоримыми, при этом и точность работы автомата была намного лучше. При использовании устройства в сети, рассчитанной на 380 вольт, происходит отключение сразу всех фаз. Такой подход позволяет избежать перекоса уровней сигналов и возникновения перенапряжений.

Прямое назначение трёхфазного автоматического выключателя состоит в отключении линии при возникновении в ней короткого замыкания или превышения потребляемой мощности приборами. Модули защиты относятся к группе коммутационного оборудования и благодаря простым конструкциям, удобству использования и надёжности они широко применяются как в бытовых, так и в промышленных энергетических сетях. Обычно устройство предполагает ручное управление, но некоторые типы комплектуются электромагнитным или электродвигательным приводом, дающим возможность управлять ими дистанционно.

Некоторые пользователи ошибочно предполагают, что автомат защищает подключённые к нему приборы, но на самом деле это не так. Он никак не реагирует на виды и типы приборов, подключаемых к нему, а единственной причиной его срабатывания является перегрузка и появление сверхтока. При этом, если автомат не отключит линию, электропроводка начнёт нагреваться, что приведёт к её повреждению или даже воспламенению.

Маркировка автомата

Согласно ПУЭ каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока. Чтобы узнать номинал автомата, достаточно посмотреть на его корпус. На данных устройствах защиты используется стандартная маркировка, состоящая из одной буквы (B, C или D) и числа.

Буква указывает на временную характеристику. Ее еще называют временем срабатывания. Об этом параметре речь пойдет ниже. Число обозначает номинальный ток прибора. Например:

  • C25 — временная характеристика C, номинальный ток 25 А;
  • B32 — характеристика B, 32 А.

В быту обычно применяют выключатели с временными характеристиками B и C. В промышленности встречаются защитные устройства из ряда L, Z и K.

Когда можно снизить номинальную мощность автомата

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля. Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель.

Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии. Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 — 25) * 1,45 * 220 = 2,2 кВт. Это очень мало относительно общего потребления.

При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях. Поэтому, чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.

  1. К ней подсоединены и могут быть одновременно включены следующие электроприборы:
  2. Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
  3. Две морозильные камеры, мощностью 200 Вт;
  4. Духовка, мощностью 3,5 кВт;

При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Зачем менять автомат?

Любой электрик скажет: «При наличии отсутствия острой необходимости лучше в электропроводку дома своими руками не лезть». Последствия могут быть печальными. Когда же возникает такая необходимость?

Для того чтобы поменять розетку, нужно знать физику за 8-9 классы. С прочей электрической начинкой все немного сложнее. Если в квартире регулярно срабатывает автомат (автоматический выключатель в щитке) и пропадает свет, пора его менять.

Вероятно, автоматический выключатель выработал свой ресурс, даже несмотря на то, что срок, указанный в паспорте, еще не истек. Изношенный аппарат на 16 А может срабатывать при слабой нагрузке на сеть (10 А), а может не срабатывать при экстремальных значениях (произойдет спаивание контактов, дальше – пожар).

Напомним на всякий случай некоторые сведения из школьной программы:

  • Мощность = Напряжение х Ток.
  • Ток = Мощность Напряжение.

Напряжение в розетке – 220 В. На кофеварке указано 1200 Вт, значит, потребляемый ток будет 1200220=5,45 (А).

Если вам удалось сложить мощность всех домашних электроприборов и рассчитать общую силу тока, можете считать себя электриком второго уровня.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Номиналы автоматических выключателей

В последние десятилетия бытовые и промышленные низковольтные сети претерпели серьезные изменения в части отказа от устаревших пробок в пользу более современных и эффективных автоматов. В них больше не требуется заменять перегоревшие предохранители и производить длительные манипуляции, теперь достаточно устранить причину срабатывания и перевести ручку во включенное положение. Однако начинающие электрики и обыватели часто испытывают сложность с выбором конкретной модели под конкретные условия работы. Поэтому в данной статье мы рассмотрим основные номиналы автоматических выключателей и принципы их применения на практике.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
