Проводка в бане своими руками: пошаговая инструкция электропроводки, схемы, как провести, монтаж

Монтаж проводки в парилке и ошибки

Именно монтаж электропроводки в бане в зоне парилки является самой важной частью этого процесса. Соблюдение правил здесь крайне важно. Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра

Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения

Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра. Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения.

Альтернативой является точечное освещение в области пола — оно наиболее безопасно и почти гарантированно не приведет к пожару. К светильникам предъявляются те же требования по защите: иначе пар проникнет в корпус и начнет быстро окислять контакты, что приведет к возгоранию.

Также стоит позаботиться и о проводах. Описанные выше марки не подойдут для парилки: здесь нужен кабель с термостойкой изоляцией. Наиболее распространенным в классе является SILFLEX Sif S=0.25–185. Он может выдержать температуру выше 180 градусов, чего будет достаточно для парилки.

Ошибки при монтаже проводки в парилке чаще всего бывают нескольких типов:

  1. Монтаж проводки в изоляции (а нужно открытым способом).
  2. Использование металлических рукавов.
  3. Пересечение проводов и отклонения от вертикали и горизонтали.

Правила заземления

Для того, чтобы обеспечить полную безопасность для жизни и здоровья людей, находящихся в бане, необходимо обеспечить качественное заземление. Чтобы это сделать, необходимо подготовить провод с тремя медными жилами, первая из которых ноль, вторая – фаза, а третья – заземление.

Информация. Во избежание путаницы в проводах их обычно окрашивают в определенный цвет: ноль – синий, заземление – желто-зеленый, а фаза окрашивается в любой другой цвет. Это предусмотрено правилами электрики.

После того, как каждый из кабелей ввели в щиток, нужно провести провод заземления. Для этого он выводится на улицу и крепится к металлическому уголку, который после устанавливается в землю на глубину до 0,5 м. К уголку нужно прикрепить земляную шину щитка, к которой подключаются все клеммы заземления.

На сегодняшний день большинство бытовых приборов, которые мы используем, оборудованы заземлением. Убедиться в этом можно лишь посмотрев на вилку прибора, оснащенную специальной клеммой.

Напряжение электрической сети в сауны

Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:

  • Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
  • Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
  • Прокладка в баню силового вводного кабеля;
  • Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
  • Заземление распределительного щитка;
  • Подключение силового кабеля к вводному автомату;
  • Укладка проводки открытым или скрытым способом;
  • Установка пульта управления электропечи (электрокаменки);
  • Подключение розеток, осветительных приборов;
  • Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.

Схема распределительного щитка бани

После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.

Для запитки бани или сауны используют три вида напряжения:

  • Однофазное сетевое – напряжение 220 используют как источник для подключения бани или сауны с суммарной мощностью всех приборов и освещения не более 10 кВт;
  • Однофазное пониженное –напряжением 12-36 В запитывают светильники и светодиодную декоративную подсветку парилки и моечного отделения. Для получения такого напряжения используют специальный понижающий трансформатор типа ЯТП-0,25 220/36В;

Понижающий трансформатор

Трехфазное сетевое – при использовании такого водонагревательного и отопительного оборудования, как электрический конвектор (радиатор), система теплый пол, электропечь или электрокаменка, бойлер, суммарной мощностью более 15-20 кВт, в бане применяют трехфазное сетевое напряжение на 380 В.

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

  • Нельзя опускать кабель ниже шести метров до проезжей части;
  • Расстояние до пешеходной части не менее 3,5 метра;
  • Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
  • Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

  • Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
  • Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
  • Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
  • Для ввода в баню применяется стальная втулка;
  • Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
  • Создается качественное заземление и потребуется установка громоотвода.

Подключение розеток в бане/сауне

Учитывая агрессивные условия саун и бань, к розеткам накладываются существенные ограничения. Так розетки запрещено располагать в помещениях парилок и помещениях для мытья. Они могут использоваться только в комнате отдыха и предбаннике на высоте 90 см. Класс защиты розетки выбираются не менее IP-44. Розетки желательно использовать с крышками. Розетки устанавливаются на стенах в зависимости от того, какая у нас схема проводки в бане/сауне.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 – три жилы сечением 6мм²). Ввод в баню – по металлической трубе, недалеко от общего выключателя (рубильника).

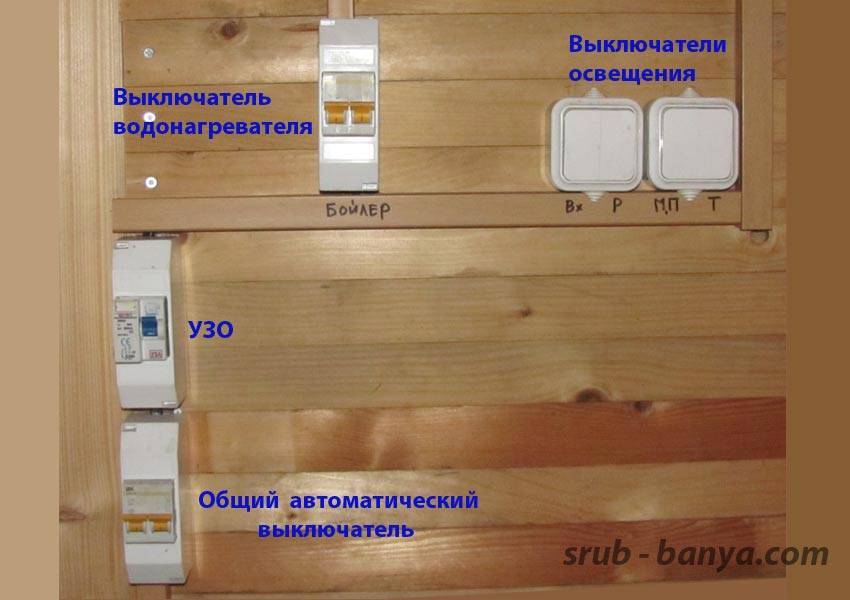

Схема подключения электроприборов.

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения – УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО – выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два – в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения – УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 – 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS – провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг – LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

Проход проводки через перегородку – в металлической трубе.

Проход проводки через перегородку – в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

Светильник.

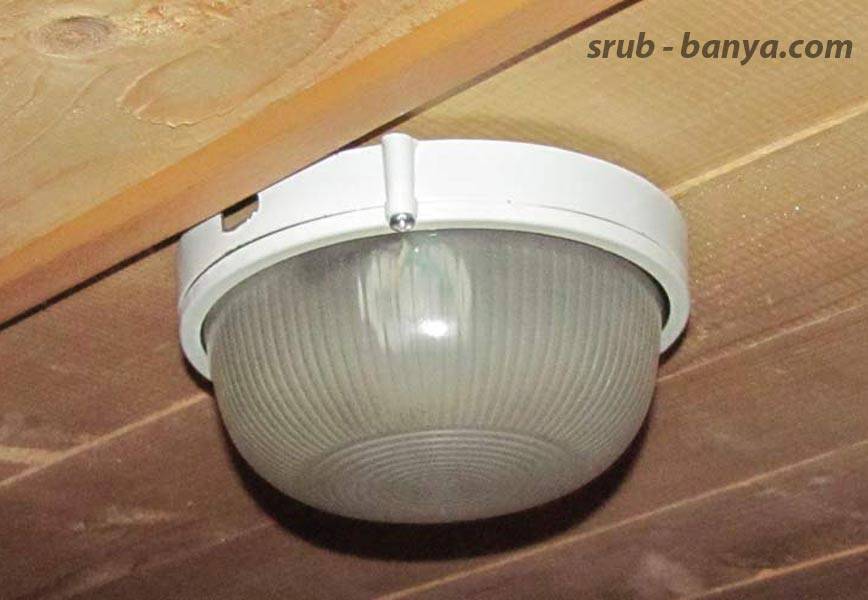

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус – металлический, плафон – стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

  • Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
  • Не следует применять проводники в металлических оболочках.
  • Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
  • Категорически запрещается монтаж проводов над печью.
  • В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
  • Обязательно используйте защитное зануление.
  • Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
  • Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
  • Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
  • В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Нормативы ПУЭ

ПУЭ – это «Правила устройства электроустановок». Довольно обширный талмуд, в котором можно найти отдельные высказывания, относящиеся к бане, а точнее, к помещению с повышенной пожароопасностью, влажностью и температурой.

ВАЖНО! Информация о бане в ПУЭ находится в рассредоточенном виде, вы не найдете там отдельной главы о банях, саунах, моечных. Мы собрали для вас всю доступную информацию, прочее относится к общим случаям.. Начнем с электрощитка

Начнем с электрощитка

Конечно, вы не станете выделять под него отдельное помещение, скорее всего это будет небольшой шкаф, но следует принять во внимание то, что в бане он должен быть надежно гидроизолирован. Вот что об этом говорится в ПУЭ:

О содержимом шкафа мы поговорим чуть ниже, но вот что правила говорят о необходимости УЗО:

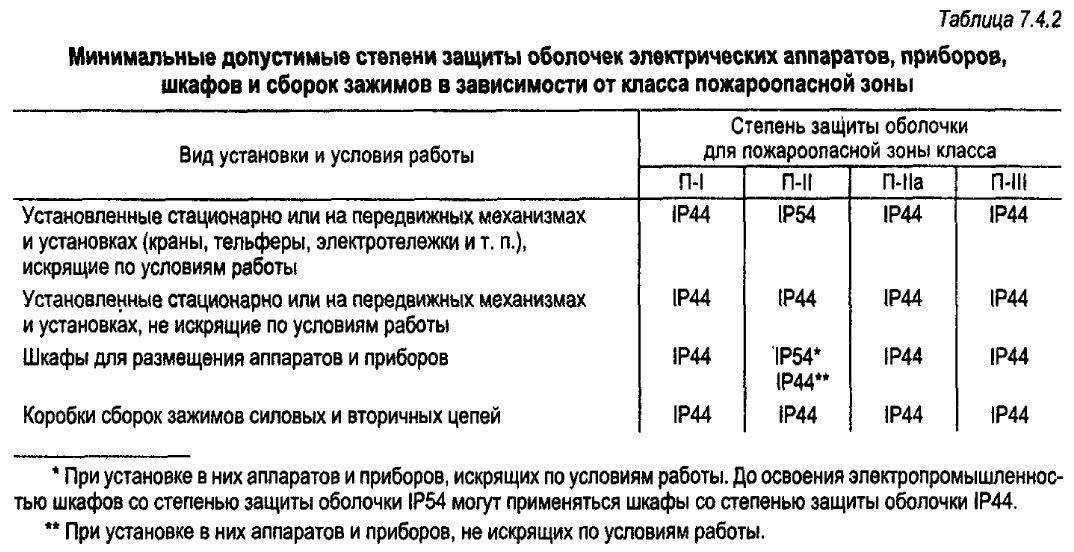

Попутно отметим еще пункт, который касается класса минимальной степени защиты такого шкафа, если он находится в пожароопасной зоне:

От щитка идет проводка по всем помещениям. Как правильно ее провести — внутри стен или по поверхности? Нормативы говорят, что предпочтительнее скрытая, но это относится только к помещениям жарким и влажным – сауне (подразумевается парная сауны), ванной и душевой. В других помещениях бани можно руководствоваться рекомендацией о предпочтительности открытой проводки в деревянном строении.

Как видите, прокладывать провода внутри банных стен, если и можно, то только в пластиковых рукавах, при этом пластик должен быть негорючим, то есть не поддерживающим горение (большего от гофры ждать не приходится).

В том случае, если придется соединять или наращивать провода, ПУЭ рекомендует следующее:

Теперь о помещениях влажных. Ни выключателей, ни прочих средств распределения или управления внутри парной и моечной располагать нельзя:

СОВЕТ! Отсюда напрашивается мысль, что планировать размещение электрики для бани надо на стадии чертежа – только в этом случае вам не придется ломать голову, как вести проводку в строении, которое не располагает к соблюдению нормативов.

Что же касается степени защиты устанавливаемого оборудования, то для этих помещений оно должно соответствовать следующему пункту ПУЭ:

Розетки внутри моечной и парилки запрещены следующим пунктом:

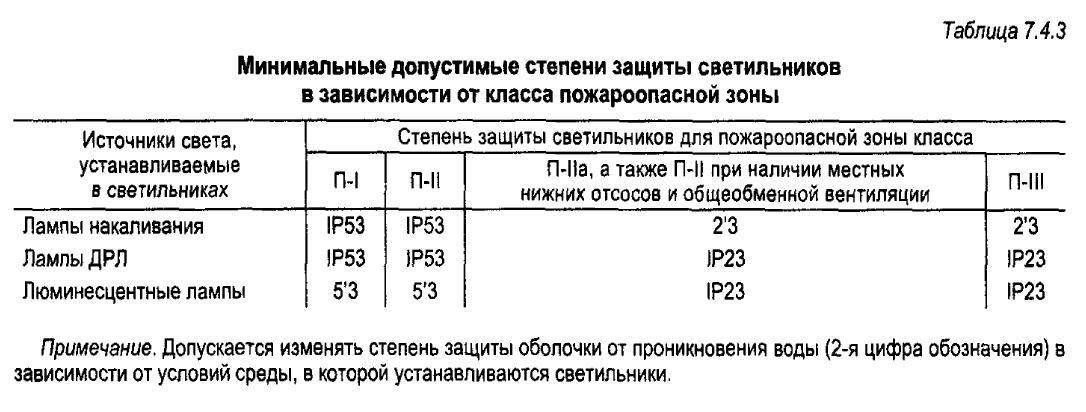

Требования к лампам в пожароопасных зонах и минимальная степень их защиты в следующих пунктах ПУЭ:

Напоследок упомянем пункт, касающийся выравнивания потенциалов:

Особенность парной

Парная в бане – это одновременно самое жаркое и влажное помещение. То и другое существенным образом сказывается на требованиях к электропроводке.

ВАЖНО! Самый главный запрет – внутри стен и по их поверхности в парной не должно быть никакой проводки. Она вся делается снаружи этого помещения, а внутрь вводятся исключительно разъемы для подключения освещения.

Да, внутри парилки обычной бани из электрических приборов – только осветительные

А выключатели для ламп – снаружи

Да, внутри парилки обычной бани из электрических приборов – только осветительные. А выключатели для ламп – снаружи.

Чтобы провести провода через стену используются металлические гильзы. Это единственный допустимый случай использования металлических трубок внутри стен.

Никаких розеток внутри парилки, как вы видели выше, делать нельзя. Силовые установки типа электропечи – в следующей главе.

Особенность бани с электропечью

Электрика в бане с электропечью дополняется группой проводов, которые предназначены для силовых установок. В принципе, у вас может быть кирпичная или железная дровяная печка, но если вы поставите в бане стиральную машинку, то силовую группу создавать все равно придется – в нее входят все приборы за исключением осветительных.

ВНИМАНИЕ! Так как рассчитывать мощность печки следует из расчета 1-1,5 кВт на кубометр пространства, то мы получаем вполне приличную нагрузку даже для условной парной 2х2х2 метра – 8-12 кВт.

Обычно электропечи уже снабжены питающими шнурами с достаточной степенью защиты от высокой температуры. Поэтому достаточно просто вывести шнур питания за пределы парной и подключить к розетке (с заземлением!) в смежном помещении.

Помимо этого рекомендуется создать отдельный контур заземления для всего помещения парной, в которой установлена электропечь. Делается это на этапе строительства, во время работ с гидроизоляцией пола. На гидроизоляцию должна быть положена стальная сетка, а по периметру проложена стальная полоса. Позже полоса сваривается с сеткой и делается вывод на ноль электрощитка.

СОВЕТ! Если поставите дифавтомат на 30 мА в щитке, то можно подключать печь к сети напрямую. В противном случае вам понадобится устройство, которое будет отслеживать перегрев парилки или короткое замыкание.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Шаг второй: Прокладка трассы

Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров

Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ. Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной

Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Шаг третий: Фурнитура и отделка.

Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Шаг четвертый: Электрический щит

Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Шаг пятый: Внешний энергоноситель.

Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

  • Необходимо правильно установить распределительный щиток;
  • Вся разводка идет от распределительного щитка;
  • Подключаются осветительные приборы;
  • Монтируются необходимые розетки.
  • Выполняется остальная часть указанная в схеме проводки.

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

  • Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
  • Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
  • Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

  • Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;
  • Если строение создано из дерева потребуется открытый тип проводки кабеля;
  • Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
  • Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
  • Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
  • Жилы различных проводов можно соединять с помощью пайки либо сварки;
  • Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Выбор материала кабеля

Перед тем, как приступать к монтажу электрики в бане своими руками, необходимо определиться с выбором кабеля. Согласно современным правилам, прокладывать провода из алюминия недопустимо, поэтому следует остановиться на медных проводах. Кабеля из меди обладают более долгим сроком службы, а также большей проводимостью.

Также следует обратить внимание на жесткость провода. Гибкие кабеля менее надежны, и срок службы у них короче, нежели у жестких. Играет роль и количество жил в кабеле

Обычно для бани используют трехжильные, поскольку с ними проще обеспечить качественное и правильное заземление

Играет роль и количество жил в кабеле. Обычно для бани используют трехжильные, поскольку с ними проще обеспечить качественное и правильное заземление.

Изоляция кабеля является не менее важным критерием в выборе типа проводов, поскольку только благодаря ей можно избежать возгорания или распространения огня.

Для бани лучше всего подобрать провод с тройной или двойной изоляцией. Кремнийорганическая резина или асбест являются наиболее популярными изоляционными материалами для кабеля.

Если выбор стоит между этими двумя элементами, то лучше остановиться на первом варианте, поскольку асбестовая изоляция при перегреве может выделять токсичные вещества.

Для того, чтобы подвести электричество к бане, используется определенный тип кабеля, в зависимости от способа прокладки, однако в месте ввода в помещение он должен заменяться другим, подходящим для атмосферы бани.

Для подземного способа прокладки используется кабель ВБбШв, у него 4 жилы из меди, однако стоимость его довольно велика.

Благодаря оплетке из стали, кабель ВБбШв не боится укладки под землей, а также кротов и прочих подземных грызунов, ведь он необычайно прочен.

Важно! Для прокладки кабеля нельзя использовать металлическую трубу, во избежание появления конденсата в ней, который в свою очередь укорачивает срок эксплуатации провода.

Для воздушного способа прокладки обычно выбирают СИП, так как он покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Внимание! Строго запрещено использовать кабель СИП в доме. При подведении его к строению нужно заменить СИП на более гибкий кабель, например ВВГ с жилой из меди.

Вводить кабель в дом рекомендуется через стену, поскольку при проведении его через крышу придется столкнуться со сложностями в попытках не повредить гидро-, тепло- и пароизоляцию

Вводить кабель в дом рекомендуется через стену, поскольку при проведении его через крышу придется столкнуться со сложностями в попытках не повредить гидро-, тепло- и пароизоляцию.

Необходимо помнить, что минимальная высота для ввода кабеля – 2,75 м. Если ваша баня не соответствует этим требованиям, то можно использовать изогнутую трубу из стали.

Она поможет держать кабель на необходимой высоте, при этом вводить его через стену в оптимальном для вас месте.

Подводя итоги, можно составить список основных требований, предъявляемых к кабелю для бани:

  1. Токопроводящая жила, состоящая из меди;
  2. Высокая жесткость;
  3. Изоляция из негорючих и качественных материалов;
  4. Наличие трех жил.

Зонирование парилки

В парилке, как и в ванной комнате, помещение разбивается на условные зоны. В соответствии с ГОСТ Р 50571.12-96 помещение парилки разделяется на четыре зоны:

  • зону 1;
  • зону 2;
  • зону 3;
  • зону 4.

На рисунках ниже представлен и сбоку. Красными цифрами помечены номера зон. К оборудованию, расположенному в той или иной зоне, предъявляются некоторые требования:

  1. Первая зона предназначена исключительно для установки печей.
  2. Во второй зоне к оборудованию не предъявляется каких-либо условий касательно теплоустойчивости.
  3. В третьей зоне оборудование должно быть теплостойким, так как эксплуатационная температура здесь может достигать 125 градусов тепла по Цельсию. Изоляционный материал кабелей должен иметь такой запас прочности, который позволяет выдерживать до 170 градусов выше нуля.
  4. Для установки в четвертой зоне допускаются только приборы управления электропечами (к примеру, температурные датчики). Изоляционный слой таких устройств должен выдерживать 170-градусную температуру.


Вид помещения бани сверху


Вид помещения бани сбоку

Электрооборудование, установленное в парилке (в любой из четырех зон), должно иметь определенный ГОСТом класс защиты — не менее IP 24. В данном коде зашифрована следующая информация: 2 — защищенность от твердых частиц диаметром свыше 12,5 миллиметров, 4 — защищенность от брызг и прямого попадания воды.

Требования ГОСТа по зонированию определяют выбор кабелей и проводов, варианты их прокладки, степень защищенности осветительного оборудования, а также розеток, выключателей и других электроприборов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
