Подключаем стабилизатор напряжения к сети

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

  • Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
  • При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
  • Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
  • При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

  • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
  • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
  • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

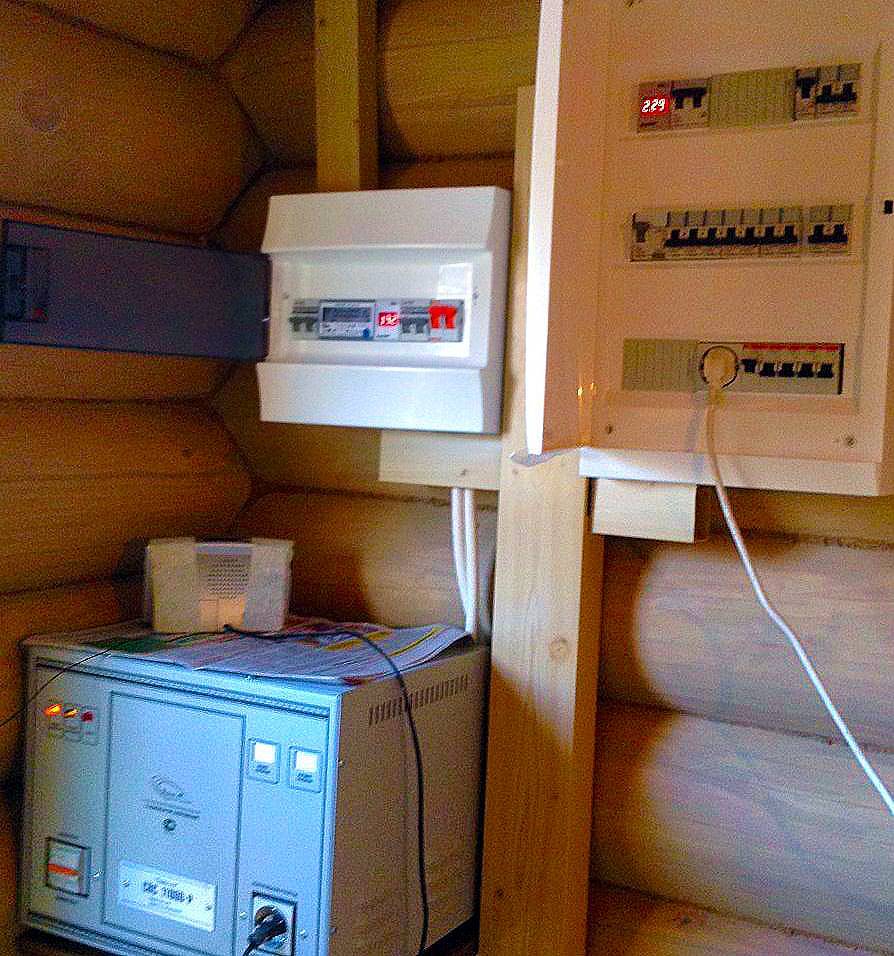

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

  • зеленый провод – заземление;
  • синий – ноль;
  • белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Схема подключения однофазного стабилизатора напряжения на весь дом

В состав типовой, однофазной схемы электроснабжения квартиры или частного дома входят: двухполюсный вводной автомат, счетчик потребляемой электроэнергии, группа нагрузочных автоматов, а также общая шина для земляных проводников и общая шина для нейтральных проводников. Кроме того, к перечисленному обычно добавляются дополнительные защитные устройства (УЗО или дифференциальные автоматы).

Стабилизатор следует подключать к сети строго после счетчика! Данное условие связано с абонентским договором на пользование электроэнергией, согласно которому пользователь не в праве присоединять какое-либо электрооборудование до прибора учёта. Если такое подключение всё-таки будет осуществлено, то энергоснабжающая организация рассмотрит его как безучетное пользованиt электроэнергией, что чревато серьёзными штрафными санкциями.

Практическое подключение стабилизатора, используемого для централизованной защиты всей домашней электросети, рассмотрим на примере электропроводки с конфигурацией, представленной на рисунке 9.

Рисунок 9 – Схема электропроводки домашней электросети

В данном случае алгоритм действий следующий:

Обесточить сеть путём отключения вводного автомата.

Проверить отсутствие напряжения в щитке, для этого можно воспользоваться либо индикаторной отверткой (рисунок 10), либо мультиметром (рисунок 11). При необходимости подробные инструкции по применению данных изделий можно найти в интернете

Используя первый кабель:
входную клемму L клеммной колодки стабилизатора соединить с выходом автомата защиты УЗО и нагрузок;
входную клемму N клеммной колодки стабилизатора соединить с соответствующими выходным разъёмом счетчика электроэнергии;
клемму PE клеммной колодки стабилизатора соединить с общей шиной заземления распределительного щита.

Используя второй кабель:
выходные клеммы L и N клеммной колодки стабилизатора соединить с соответствующими входными разъёмами УЗО;
клемму PE клеммной колодки стабилизатора соединить с общей шиной заземления распределительного щита.
ВНИМАНИЕ! Если клеммная колодка стабилизатора имеет только одну клемму PE (рисунок 2 и рисунок 3), а не две (рисунок 4), то на эту клемму присоединяется заземляющие проводники и первого, и второго кабеля. Убедиться, что каждый проводник надёжно зафиксирован и приведён к соответствующей ему клемме, разъёму или шине

Схема правильно выполненного подключения для электропроводки рассматриваемой конфигурации представлена на рисунке 12.

Рисунок 12 – Схема электропроводки домашней электросети с правильно выполненным подключением стабилизатора

ВНИМАНИЕ! При отсутствии УЗО или дополнительного автомата защиты, стабилизатор допустимо запитывать сразу от счетчика электроэнергии и подключать напрямую к нагрузочным автоматам. (Нагрузочные автоматы, обычно объединяются гребенчатой шиной или кабельными перемычками, реже – с использованием распределительных блоков (кросс-модулей)

В первом и втором случае, питание от стабилизатора необходимо подать на ближайший автоматический выключатель, в третьем – на шину кросс-модуля.) Однако более правильное решение в таком случае – реконструкция электропроводки и установка всех необходимых устройств защиты.

ВНИМАНИЕ! Перед подключением стабилизатора изучите руководство по эксплуатации на устройство и в процессе монтажных работ соблюдайте все установленные производителем требования и инструкции! Вышеприведённый алгоритм является приблизительным – схема подключения может меняться в зависимости от конфигурации электропроводки и распределительного щита на месте установки стабилизатора!

ВНИМАНИЕ! При возникновении любых сложностей и вопросов проконсультируйтесь с профессиональным электриком или с службой технической поддержки завода-изготовителя!

Ознакомиться с полным ассортиментом стабилизаторов напряжения для дома.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

Типы стабилизаторов напряжения

По принципу действия производители оборудования выпускают модели, совмещающие трансформацию электроэнергии с механизмами сервопривода, релейного управления, применения полупроводниковых технологий.

Клеммные вывода

В зависимости от своего назначения и устройства стабилизаторы могут иметь разнообразные способы подключения питающих цепей и нагрузок. На картинке показаны два распространенных варианта выполнения клеммников для однофазных моделей.

В схеме с защитным нулем РЕ-проводник подключают на среднюю клемму. Рабочие ноли подходят на соседние выводы, а фазные провода коммутируются на крайних позициях. Для подключения входных цепей используется левая половина, а на правую часть монтируются выходные цепи.

Такая компоновка напоминает алгоритм нашего письма и чтения: слева направо, поэтому она легко запоминается.

Для схем без защитного нуля клеммник упрощается: на нем обычно рабочий ноль объединен внутри корпуса, а для подключения цепей оставлено всего три контакта:

фазы питающей цепи;

общего рабочего нуля;

выходящей из стабилизатора фазы.

На самых простых и маломощных моделях входные цепи могут подключаться шнуром с вилкой, а для подсоединения потребителей используются розетки прямо на корпусе прибора.

Однако, перечисленные закономерности не являются обязательными правилами и на каждом приборе могут быть применены какие-то специфические особенности, которые производитель оговаривает в технической документации.

Особую внимательность при подключении проводов следует проявлять при работе с трехфазными стабилизаторами напряжения.

Выбор места

Выходная мощность стабилизатора определяет его размеры. Небольшие мобильные устройства можно поставить на стол около работающей электронной аппаратуры. Другие, более габаритные конструкции требуют стационарной установки на стене, в нише или на полу.

Работающий трансформатор нагревается. Тепло от него требуется отводить. Поэтому располагать стабилизатор напряжения необходимо так, чтобы все его вентиляционные отверстия были свободными для обеспечения максимального воздухообмена внутри корпуса для отвода тепла.

Влажный воздух, пыль, близкое соседство с горючими, легковоспламеняющимися жидкостями, повышенная температура негативно сказываются на рабочих характеристиках всех электрических устройств. Влияние этих вредных факторов необходимо учесть и избегать расположения стабилизатора в сыром подвале, гараже, неотапливаемом чердачном помещении.

На выбор места влияет протяженность кабельных магистралей для подвода питания и подключения нагрузок. Оптимальным может быть расположение стабилизатора около вводного распределительного щитка в квартиру или дом.

Подключение трёхфазного стабилизатора

В отличие от однофазных приборов, трёхфазные стабилизаторы не комплектуются шнурами с вилкой, а подключаются четырёхжильным кабелем. Ещё одной особенностью трёхфазных устройств является обязательное непосредственное соединение корпуса прибора с контуром заземления. Подключение также предпочтительно осуществлять с помощью медного кабеля с цельными жилами, сечение которых можно выбрать по рабочему току устройства, используя таблицы, имеющиеся в Правилах Устройства Электроустановок (ПУЭ).

Располагать стабилизатор предпочтительней, как уже было сказано, в непосредственной близости от распределительного щитка. Стационарно проложенным кабелем подключаются не только цепи питания стабилизатора, но и стабилизированный выход устройства, питающий нагрузку дома. СтабЭксперт.ру, напоминает, что в случае размещения у распределительного щитка, кабели входных и выходных цепей стабилизатора прокладываются по одной трассе. Возможна скрытая прокладка в подготовленные штробы. В случае, когда стены помещения, где устанавливается стабилизатор, закрыты декоративными панелями, кабели могут быть размещены под ними.

Видео. Подключение трех однофазных

Отдельной темой является подключение трёх однофазных стабилизаторов при трёхфазном питании. В таком варианте устройства могут располагаться в одном месте, у ввода трёхфазной сети, либо в различных местах, например, на разных этажах строения. Для этого внутренняя проводка объекта должна быть выполнена соответствующим образом. К каждой фазе может быть подключена своя группа потребителей, например, каждый этаж дома, питается своей фазой, соответственно, однофазные стабилизаторы можно расположить на каждом этаже. При разделении нагрузки на группы следует помнить о необходимости загружать фазы как можно более равномерно.

Напоминаем, данную работу должен проводить только квалифицированный электромонтажник.

Как подключить стабилизатор напряжения для дома

Подключение напольного однофазного стабилизатора напряжения для дома заключается в правильной коммутации проводов “фазы” и “ноля” на клеммных колодках прибора.

Рассмотрим процесс подключения стабилизатора напряжения на примере однофазных бытовых стабилизаторов напряжения Норма М. Подключение стабилизаторов напряжения различных производителей однофазного типа проводится аналогично. Монтаж трехфазных стабилизаторов напряжения более сложный, но теоретически представляет собой монтаж трех однофазных стабилизаторов напряжения.

Перед началом работы нужно отключить подачу напряжения электрической сети на входе в дом (офис, коттедж) – для этого требуется отключить вводной автомат. При помощи индикатора напряжения электрической сети, обязательно удостоверьтесь в отсутствии тока в сети квартиры (офиса, коттеджа). При проведении подобных работ – безопасность является самым важным аспектом.

Откройте клеммную коробку стабилизатора напряжения и Вы получите возможность доступа к монтажным винтам. Вдев кабель сквозь резиновые манжеты клеммной колодки, прочно закрепите ВИТОЙ кабель винтами.

Для подключения стабилизатора напряжения необходимо подсоединить три провода по определенной схеме. Схема прилагается к каждому стабилизатору напряжения. Если у Вас провод “монолит” сделайте переходник на витую пару. Соединив провода по схеме, Вы получите стабилизированное напряжение на выходе стабилизатора.

Запомните, что КАЧЕСТВЕННЫЙ контакт на клеммнике имеет самое важное значение – плотно зажмите винты, и перепроверьте контакт через неделю пользования прибором. Качественный контакт достигается только ВИТОЙ ПАРОЙ

А слабый, плохой контакт или маленькая площадь соприкосновения (провод “монолит”) не позволят вам снять полную мощность с прибора или вызовут некорректную его работу.

В последствии рекомендуем проверять и подтягивать винты подключения кабеля хотя-бы один раз в год, для обеспечения прочного контакта. Подключив провода, закройте клеммную коробку.

Затем нужно включить вводной автомат квартиры (дачи, офиса, коттеджа).

Переключите автоматический выключатель СЕТЬ в положение ВКЛ. Прибор запускается в работу.

Установка стабилизатора напряжения завершена, если не учитывать подключение проводов от электрического счетчика, установку защитных коробов. Нельзя устанавливать стабилизаторы напряжения в закрытые ниши, так как эти приборы нуждаются в максимальном доступе воздуха для быстрого охлаждения. Категорически запрещается устанавливать стабилизаторы напряжения в помещениях, где хранятся быстро воспламеняющиеся жидкости и материалы.

Корректировка формы и значения выходного напряжения

Ещё одной из причин необходимости использования бензинового или дизельного генератора в связке со стабилизатором является низкое качество вырабатываемого генератором напряжения.

Форма выходного напряжения у бюджетных генераторов, как правило, оставляет желать лучшего. Обычно это аппроксимированная синусоида.

Непостоянное значение выходного напряжения – еще один серьезный недостаток многих простых генераторов. Так, увеличение нагрузки потребления (например, при включении электродвигателей с высокими пусковыми токами) приводит к снижению скорости вращения вала у двигателя внутреннего сгорания, что в свою очередь обуславливает падение напряжения на выходе генератора.

«Чистый синус» и стабильное значение напряжения на выходе можно получить, используя генераторы со встроенным инвертором и системой контроля и коррекции напряжения. Такие приборы естественно не нуждаются в дополнительном устройстве стабилизации, однако превышают в несколько раз по своей стоимости более простые аналоги. Применение же бюджетных генераторов с модифицированной синусоидой, частотой и напряжением на выходе без стабилизатора напряжения будет обоснованным только для нетребовательной к качеству питания нагрузки.

Как подключить мощный однофазный стабилизатор на 220 В

Прежде чем представить схему, необходимо вспомнить, что электросети на 220 В оборудованы двумя проводами. Первый — фаза, второй — ноль. Чтобы правильно их определить потребуется специальная индикаторная отвертка. Процедура проверки выглядит следующим образом. Берется отвертка, большой палец прислоняется к металлическому выступу на ручке, а рабочая поверхность присоединяется к оголенному электропроводу, по которому проходит ток. Если лампочка на отвертке загорается, значит это фаза, если нет — ноль.

Теперь разберемся с самой схемой

При подключении однофазного стабилизатора нужно обратить внимание, что он имеет несколько мест крепления, куда присоединяются кабеля. Многие попросту не понимают, что куда следует подключать

Из данной группы существует два типа агрегатов. Первые имеют ноль и по одной фазе (для входа и выхода). Вторые имеют фазу-вход и фазу-выход вместе с ноль-вход и ноль-выход. Они имеют вид зажимов с соответствующей подписью.

В первой ситуации берется фазовая жила, идущая от счетчика, и подключается к разъему фаза-вход, а нулевая — к нулю. При этом имеется два выходящих электрокабеля, идущих к потребителям: первый подключается к фазе-выход, второй — к нулю.

Во второй ситуации кабеля фаза и ноль закрепляются над соответствующими зажимами «фаза» и «ноль». Выходящие, в свою очередь, крепятся к фазе-выход и нулю-выход.

Важно обратить внимание, чтобы провода были надежно закреплены, не болтались. Иначе есть вероятность, что они со временем начнут перегреваться, что уже небезопасно. Схема подключения стабилизатора напряжения в частном доме представлена ниже

Схема подключения стабилизатора напряжения в частном доме представлена ниже.

Подключение стабилизатора напряжения на 220 В в квартирном в щитке производится по аналогичной схеме непосредственно после счетчика электроэнергии.

Стабилизатор какого типа лучше использовать при подключении после генератора?

Подключение стабилизатора после генератора сопряжено с некоторыми проблемами, главная из которых – пилообразная форма выдаваемого генератором напряжения, частота которого может варьироваться от 48 Гц до 52 Гц. В условиях такого входного сигнала любой стабилизатор, кроме инверторного, не сможет нормально работать и рано или поздно выйдет из строя.

Кроме того, нагрузка в виде стабилизатора негативно сказывается на генераторе, для которого свойственны сниженные обороты при запуске, обуславливающие падение выходного напряжения. В этот момент стабилизатор пытается повысить напряжение и начинает переключать обмотки автотрансформатора, тем самым осложняя работу генератора.

Инверторные стабилизаторы избавлены от вышеназванных проблем. Данные устройства имеют широкий диапазон входной частоты – 43-57 Гц и корректируют форму входного напряжения, что обеспечивает выходной сигнал идеальной синусоидальной формы даже при электропитании от генератора. Кроме того, отсутствие в конструктиве автотрансформатора, позволяют снизить обратное влияние инверторного стабилизатора на генератор.

Установка стабилизатора напряжения электриком

Установку стабилизатора напряжения должен производить квалифицированный электрик

Не пробуйте сами! Не зная элементарных мер предосторожности при работе с электричеством может привести к опасным последствиям

Подключение однофазного стабилизатора

Данная схема подходит для любых однофазных стабилизаторов напряжения.

Перед началом работ обесточьте оборудование. В распределительном щите разрывается фазный провод. Провод поступающий с входного автомата подать на вход стабилизатора напряжения. Мощность данного автомата должна быть не меньше мощности стабилизатора.

Выходной провод со стабилизатора напряжения подается в нагрузку. Нулевой провод добавляется на клеммную колодку или скрутку. В стабилизаторах других производителей используется четыре провода для подключения. Это подается ноль на вход стабилизатора напряжения, и ноль с выхода.

Перед включением проверьте правильность соединения проводов. Обесточьте нагрузку (отключив распределительные автоматы, если их нет, то выключить все приборы из розеток). Включите стабилизатор напряжения. Проверьте питание на входе стабилизатора и на выходе.

Если напряжение в пределах паспортных характеристик стабилизатора напряжения, то подключить нагрузку. После подключения нагрузки проверьте уровень нагрузки.

Чтобы мощность нагрузки не превышала мощности стабилизатора напряжения. Раз в год необходимо подтягивать винтовые и болтовые соединения. Плохой контакт или плохо затянутый контакт, может привести к выходу из строя изоляции провода или к пожару.

Подключение трехфазного стабилизатора

Трехфазные стабилизаторы отличаются от однофазных лишь количеством линий стабилизации.

Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого.

Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».

После включения трехфазного стабилизатора в сеть, обязательно проверьте выходные напряжения. Они должны соответствовать паспортным характеристикам. Обязательно проводите профилактику винтовым или болтовым соединениям проводов.
