Что такое байпас в стабилизаторе напряжения — принцип работы стабилизаторов

Использование режима «байпас» на практике

1. Если стабилизатор напряжения выйдет из строя, байпас позволит не остаться без электропитания. В таком случае нужно просто включить для стабилизатора режим «байпас» и напряжение будет подаваться в обход него без изменений. Если стабилизатор не поддерживает работу в транзитном режиме, придется вызывать электрика чтобы он перекинул провода и восстановил питание напрямую от сети.

Причем, в этом случае байпас может выполнять защитную функцию, контролируя выходное напряжение — если входное напряжение выйдет за пределы рабочего диапазона, он отключит нагрузку. В случае с электронным байпасом, подача напряжения на нагрузку возобновляется автоматически при нормализации сетевых параметров.

Электронный байпас позволяет задавать параметры рабочего диапазона входного напряжения. Кроме того, в зависимости от заданных настроек, при аварии он может: выводить на табло причину неисправности и отключать нагрузку, либо выводить причину неисправности и подавать напряжение на нагрузку непосредственно из сети.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Зачем нужен bypass?

Когда нужно запитать всю нагрузку минуя стабилизатор, байпас избавляет пользователя от необходимости возиться с клеммами и проводами. Достаточно просто щелкнуть переключателем и вот уже напряжение пошло в обход стабилизатора, как будто его и нет вовсе.

Ситуации, когда целесообразно задействовать режим «bypass» могут быть самыми различными. Например,

  • подключение в сеть приборов, суммарная мощность которых превышает выходную мощность стабилизатора напряжения. Байпас позволит избежать перегрузки и аварийного отключения;
  • если в питающей сети происходит понижение напряжения, ниже рабочего диапазона стабилизатора и это приводит к отключению всей нагрузки. В некоторых случаях, пониженное напряжение питания лучше полного отключения, поэтому наличие байпаса будет как нельзя кстати;
  • в определенный период времени, например ночью, напряжение в сети стабильно и в стабилизаторе нет необходимости;
  • в случае, когда напряжение питания, наоборот, слишком нестабильно и его колебания выходят за пределы рабочего диапазона стабилизатора (например, при питании от простенького дизельного генератора);
  • требуется провести техническое обслуживание самого стабилизатора;
  • в случае если жилой дом надолго покидают его хозяева и ради соблюдения пожарной безопасности оставляют включенными минимально необходимое количество техники (а стабилизатор отключают);
  • в случае возникновения каких-либо экстренных или нештатных ситуаций, когда нужно быстро исключить стабилизатор из электрической цепи.

Подключение стабилизатора к 380 В

Если рассматривать конструкцию агрегата, то трехфазный стабилизатор выполнен в виде трех однофазных устройств, где каждое отвечает за стабилизацию однофазного напряжения. Прежде чем приступать к монтажным работам, необходимо внимательно ознакомиться с прилагаемой инструкцией и строго следовать всем ее пунктам.

Отталкиваясь от способа подключения, трехфазные стабилизаторы бывают двух видов. Первый тип оборудования характеризуется тремя модулями на три клеммы, к которым и подключаются провода. К клеммам подключаются вход и выход «фазы» и нулевой кабель (ввод, три модуля и цепь питания). Каждый отдельный модуль соединяется с однофазной сетью.

Агрегат второго типа тоже имеет три однофазных стабилизатора, где у каждого по 4 клеммы для подключения проводов. Помимо входа и выхода «фазы» к ним также подключается вход и выход «нуля». Это позволяет нулевому проводу ввода питания работать отдельно от нулевого провода стабилизированной электросети.

К трехфазной сети можно подключить три однофазных агрегата или один трехфазный. Каждый вариант имеет свои преимущества.

У первого это:

  • Для каждой фазы появляется возможность подобрать оборудование индивидуальной мощности;
  • Отталкиваясь от условий эксплуатации, для каждой фазы подбирается определенный вид агрегата;
  • Три однофазных прибора выйдут несколько дешевле, по сравнению с одним трехфазным;
  • Однофазные модели легче транспортировать;
  • Если потребуется сервисное обслуживание, то отключается только тот прибор из трех, который требует вмешательства.

Преимущество подключения трехфазного агрегата в аналогичную сеть:

Без проблем подключается потребитель на три фазы.
При этом имеются определенные недостатки, которые следует брать во внимание:
Стабилизаторы данного вида только электромеханические, а это может стать проблемой при частых скачках напряжения;
Сложности транспортировки. Обуславливается не только весом и габаритами, но и тем, что перевозить их допускается только в вертикальном положении;
Нельзя распределять мощность по фазам в зависимости от потребителя.

Байпас для питания электродвигателей

В отличие от стабилизаторов, частотные преобразователи модифицируют, как это следует из названия, частоту электрического тока. Регулировка этого параметра, плавно изменяет частоту вращения электродвигателя. Работа двигателя в обход частотного преобразователя, возможна в части технологических процессов, для их завершения.

Устройства плавного пуска предотвращают преждевременный износ электродвигателей, работающих в режиме пуск/стоп, снижают отрицательное влияние высоких пусковых токов. После запуска двигателя, необходимость в работе УПП отпадает, электромотор переводится на прямое электропитание от сети. Эту задачу выполняет байпас, являющийся частью устройства плавного пуска.

Статья по теме: Мелочи для декорирования интерьера своими руками

Как подключить мощный однофазный стабилизатор на 220 В

Прежде чем представить схему, необходимо вспомнить, что электросети на 220 В оборудованы двумя проводами. Первый — фаза, второй — ноль. Чтобы правильно их определить потребуется специальная индикаторная отвертка. Процедура проверки выглядит следующим образом. Берется отвертка, большой палец прислоняется к металлическому выступу на ручке, а рабочая поверхность присоединяется к оголенному электропроводу, по которому проходит ток. Если лампочка на отвертке загорается, значит это фаза, если нет — ноль.

Теперь разберемся с самой схемой

При подключении однофазного стабилизатора нужно обратить внимание, что он имеет несколько мест крепления, куда присоединяются кабеля. Многие попросту не понимают, что куда следует подключать

Из данной группы существует два типа агрегатов. Первые имеют ноль и по одной фазе (для входа и выхода). Вторые имеют фазу-вход и фазу-выход вместе с ноль-вход и ноль-выход. Они имеют вид зажимов с соответствующей подписью.

В первой ситуации берется фазовая жила, идущая от счетчика, и подключается к разъему фаза-вход, а нулевая — к нулю. При этом имеется два выходящих электрокабеля, идущих к потребителям: первый подключается к фазе-выход, второй — к нулю.

Во второй ситуации кабеля фаза и ноль закрепляются над соответствующими зажимами «фаза» и «ноль». Выходящие, в свою очередь, крепятся к фазе-выход и нулю-выход.

Важно обратить внимание, чтобы провода были надежно закреплены, не болтались. Иначе есть вероятность, что они со временем начнут перегреваться, что уже небезопасно. Схема подключения стабилизатора напряжения в частном доме представлена ниже

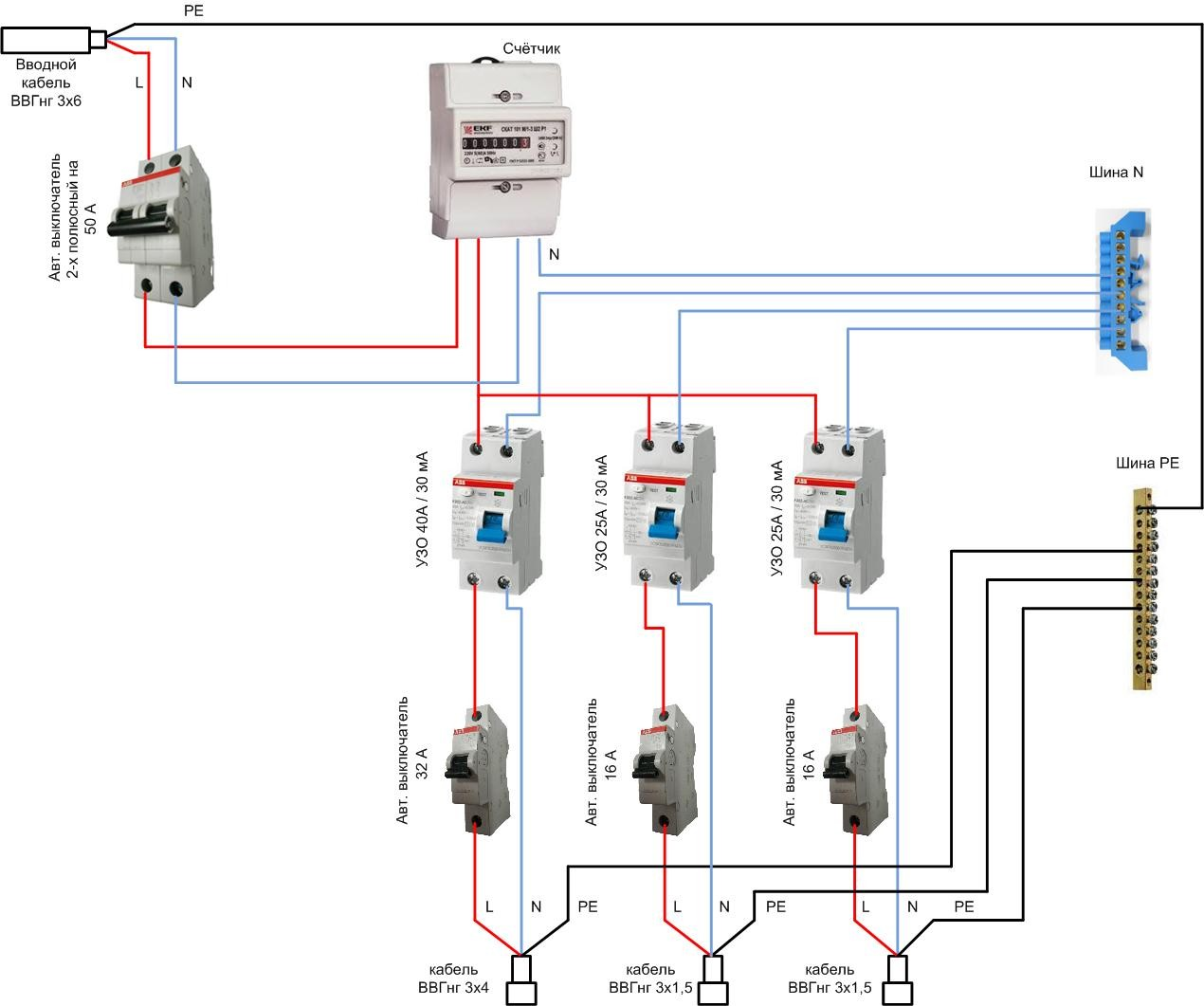

Схема подключения стабилизатора напряжения в частном доме представлена ниже.

Подключение стабилизатора напряжения на 220 В в квартирном в щитке производится по аналогичной схеме непосредственно после счетчика электроэнергии.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя
  1. Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре.
  2. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева.
  3. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.
Без электричестваОсобенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

  • фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
  • обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
  • циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

  1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
  2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
  1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Где еще применяется байпас в отоплении

Ответ на вопрос, для чего байпас в системе отопления, не может быть полным без рассмотрения других вариантов его размещения. Многие сталкиваются с подобным устройством ежедневно, пользуясь полотенцесушителем, включенным параллельно центральному стояку. Другие сферы использования патрубка-байпаса мы рассмотрим ниже.

Рис. 11 Полотенцесушитель – варианты подключения

Байпас в контуре водяного теплого пола

При наличии большого количества теплых водяных полов в частном доме их подключение осуществляют по коллекторной схеме — это обеспечивает одинаковый напор и температуру воды в каждом контуре.

В отличие от внутридомовой системы отопления, нагрев теплоносителя теплого пола не должна превышать 45 градусов — это связано с удобством пользования полами (слишком горячая поверхность напольного покрытия непрактична и вредна для здоровья) и предельными температурными характеристиками теплоносящих труб.

Дело в том, что полиэтилен повышенной термостойкости PE-RT, являющийся отличным вариантом при использовании в качестве трубопровода для теплого пола, обладает предельным температурным порогом в +70 С., поэтому на него не должна подаваться жидкость с более высокими температурными значениями.

Рис. 12 Многоконтурная коллекторная схема обогрева коттеджа

Байпас, связывающий линию подачи, расположенную внизу коллекторной группы (определяется по наличию расходомеров) и верхнюю обратную линию (на ее коллекторе расположены регулировочные клапаны со съемными колпаками для прикручивания сервоприводов) подает остывшую воду из обратки на прямой коллекторный вход. Таким образом, через смесительный узел в виде тройника достигается снижение общей температуры входящей жидкости за счет подмешивания к ней холодного водного потока.

В продаже имеются готовые коллекторные смесительные узлы, в которые установлены циркуляционный электронасос, балансировочные клапаны на каждую ветвь, водомеры, терморегулятор, воздухоотводы, некоторые модели оснащены приборами контроля давления. Многие модификации не имеют встроенного байпаса, который обычно не устанавливают в двухтрубные системы и считают в них лишней деталью. Но некоторые модели имеют данный элемент, еще одна роль которого — компенсация избыточного давления в трубопроводе теплых полов, при повышении которого часть потока поступает в обратную линию, если ее коллектор расположен ниже прямого. Одновременно элемент снижает последствия гидравлических ударов, возникающих при включении и отключении циркулярного электронасоса в линии теплых полов.

Рис. 13 Коллекторный узел с перемыкающей трубкой

Доступ к экранам, защищенным паролем пользователя

  • Изображение
  • Текст

Эксплуатация

Система с внешним автоматическим

выключателем байпаса

Доступ к экранам, защищенным паролем пользователя

1. При отображении запроса на ввод пароля пользователя нажмите поле

пароля для доступа к клавиатуре.

2. Введите пароль пользователя и нажмите клавишу ENTER (ВВОД).

Примечание: По умолчанию используется пароль «apc».

Переход системы из обычного режима работы в режим механического байпаса

Примечание: На экране UPS Shutdown (Завершение работы ИБП), представленном на этой странице, показан пример общей последовательности отключения. Соблюдайте последовательность действий для завершения работы, указанную на экране UPS Shutdown (Завершение работы ИБП).

990–1377F–028

11

Как правильно выбрать стабилизатор напряжения

В настоящее время производители предлагают три основных вида стабилизаторов:

  • Сервоприводные.
  • Релейные.
  • Электронные.

Первый вариант работает по принципу изменения количества витков на трансформаторе прибора. Изменение витков производится специальным бегунком, который работает от мотора сервопривода. Устройство достаточно простое, это самый дешевый прибор, но большое количество узлов и деталей снижает его надежность. Самые распространенные причины выхода стабилизатора из строя – это поломка мотора сервопривода и истирание графитовых щеток.

Релейный стабилизатор напряжения – это средний сегмент в категории стабилизаторов. В основе конструкции приборов этого типа лежит блок силовых реле. Именно с их помощью и производится переключение обмоток трансформатора. Достоинством релейных стабилизаторов является их невысокая цена, недостатком – низкий срок эксплуатации за счет присутствия в конструкции прибора механических деталей и узлов. Основной недостаток – это залипание контактов в самих реле.

Электронный вариант – самый надежный и самый качественный. Во-первых, это полное отсутствие механических узлов. Во-вторых, все управление основано на присутствии электронных ключей: симисторов или тиристоров. Такой импульсный стабилизатор напряжения быстро срабатывает, то есть, практически моментально в течение 20 мс откликается на изменение напряжения в сети. Добавим к положительным качествам прибора его бесшумную работу. Особенно это большой плюс, если стабилизатор находится в комнате. А вот минус у него один – высокая цена.

Устроенный на микросхемах стабилизатор напряжения электронного типа сегодня является самым востребованным. Многие потребители не обращают внимания на стоимость, ведь практика показывает, что стабильная и долгосрочная работа – это основное требование.

Этапы установки стабилизатора

Подключение стабилизатора напряжения к электросети — несложная процедура, но она требует, чтобы человек немного разбирался в электромонтажных работах.
Чтобы правильно и безопасно осуществить подключение, следует придерживаться нескольких несложных, но обязательных правил, о которых пойдет речь ниже. Так, действия следующие:

  • В первую очередь выбирается место установки. Современные стабилизаторы бывают настенными (подбирается место крепления) и напольными. Устанавливается агрегат после счетчика электроэнергии. Стоит отметить, что дополнительного повышения расходов энергии не стоит ждать, так как оборудование само по себе потребляет в среднем 20–30 Вт. Не рекомендуется устанавливать стабилизатор перед счетчиком — это запрещено и может вызвать проблемы с энергонадзором;
  • Большая часть стабилизаторов, в особенности напольные модели, оснащены клеммной колодкой или клеммником. Разъем представляет собой четыре клеммы, посредством которых подключаются провода: две входные (фаза и земля) — идут от распределительного щитка и две выходные (тоже фаза и земля) — к ним подключают нагрузку;
  • Стабилизатор напряжения своими руками подключить не сложно, но прежде чем приступать к работам, следует убедиться, что на агрегате нет визуальных механических повреждений, его сборка надежна, а провода качественно подключены. Далее обесточивается линия, отключается напряжение на счетчике, проверяются номинальные характеристики автомата, расположенного на входе (показатель должен быть выше, чем мощность самого стабилизатора);
  • Отключаются все потребители электроэнергии, и подключается сам стабилизатор. Здесь заводится фаза в специальный разъем под клемму;
  • Проделывается та же работа, что и в предыдущем пункте, только вместо фазы от счетчика подключается нулевой провод к разъему в приборе.

Мощность как базовая характеристика

Мощностный потенциал определяет, с какими нагрузками в электросети сможет справляться конкретный стабилизатор. Одно дело – обслуживать пару небольших кухонных приборов, а другое – контролировать нагрузки от высокопроизводительных котлов. Непосредственно на мощность стабилизатора влияет автотрансформатор. Его формирует проволочная обмотка, от размерных характеристик которой и зависит потенциал устройства. Если на нее оказываются сверхвысокие нагрузки, то прибор и подчиненная ему бытовая техника отключаются. Но в любом случае в домашнем хозяйстве должен использоваться стабилизатор напряжения 220 В. Какой выбрать по мощности? Доступные на рынке предложения охватывают диапазон 0,5-100 кВт. При этом минимальный уровень до 3 кВт обычно применяется для обслуживания одной потребительской единицы – холодильника, стиральной машины, телевизора и т. д. Чаще всего используются модели стабилизаторов мощностью 10-15 кВт. Этого достаточно для работы с несколькими единицами бытовой техники.

Для точного определения минимального уровня требуемой мощности необходимо произвести соответствующие измерения. Для этого используют токоизмерительные клещи, позволяющие фиксировать пусковой ток. Вычислить потребляемую энергию можно у любого прибора, который оснащен электродвигателем. Затем показатели нагрузки от всех целевых приборов складываются – таким образом получается оптимальная мощность стабилизатора.

Способы переключения в режим байпас


Переключение стабилизатора напряжения в режим байпаса может осуществляться при помощи внутреннего или внешнего переключателя. Каждый из них, в свою очередь, делится на электронный и механический.

Внешние конструкции монтируются по желанию потребителя. Эксплуатация удобна, поскольку можно нажатием кнопки можно полностью обесточить прибор и достать его для технического обслуживания или ремонта.

Внешнее переключение реализуется встраиваемыми в распределительный щиток тремя кулачковыми позиционными переключателями. Также регуляторы электричества можно разместить в специальные шкафы. Еще на этапе изготовления могут оснащаться внешними переключателями электронного или механического типа.

Стабилизатор любого типа и модификации можно оснастить внешним переключателем. Главное по окончании работ привести его в рабочий режим регулятора электроэнергии.

Электронный метод


Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях Электронное переключение может осуществляться автоматически и вручную.

В автоматическом режиме электронное переключение осуществляется за счет процессора, реле или полупроводника. Автоматический запуск в обход регулятора может происходить из-за стабильного напряжения в течение длительного времени или в критических ситуациях. В каждом случае стабилизатор продолжает анализировать величины входящего напряжения.

Для активации ручного режима достаточно нажать на кнопку, в результате чего электрический сигнал поступит на полупроводники или реле. Они создают обходные пути. Для реализации этого способа необходимо руководствоваться правилами и предписаниями для механического способа.

Экстремальные ситуации в бытовых условиях возникают, как правило, в результате выхода из строя стабилизирующего оборудования или перегрузки электрических магистралей. Режим байпас автоматически включится лишь в том случае, если параметры входящего напряжения будут соответствовать нормам. Если же в этот момент времени параметры электросети будут нестабильны, регулятор напряжения попросту отключит подачу ресурса. Как только параметры нормализуются, произойдет автоматическое переключение на стабилизирующий режим.

Некоторые модели регуляторов могут осуществлять автоматический перевод в режим байпаса при стабильных параметрах подающей сети. В таких ситуациях стабилизация напряжения электрической сети не требуется. После переключения оборудования в режиме реального времени отслеживает параметры, и при необходимости их стабилизирует.

Механический способ


Механический стабилизатор напряжения Внутренний переключатель имеет аналогичный принцип работы, что и внешний. Переключение осуществляется при помощи рукоятки или тумблера. Ими оснащают оборудование мощностью более 3 кВ. Регуляторы напряжения меньшей мощности, как правило, делают портативными и оснащают конструкцию обходными розетками.

Механические переключатели в сравнении с электронными модификациями имеют весомые преимущества – просты в использовании и более надежны. По этой причине их продолжают применять в электрических схемах.

Зачем нужен bypass?

Когда нужно запитать всю нагрузку минуя стабилизатор, байпас избавляет пользователя от необходимости возиться с клеммами и проводами. Достаточно просто щелкнуть переключателем и вот уже напряжение пошло в обход стабилизатора, как будто его и нет вовсе.

Ситуации, когда целесообразно задействовать режим «bypass» могут быть самыми различными. Например,

  • подключение в сеть приборов, суммарная мощность которых выходную мощность стабилизатора напряжения. Байпас позволит избежать перегрузки и аварийного отключения;
  • если в питающей сети происходит понижение напряжения, ниже рабочего диапазона стабилизатора и это приводит к отключению всей нагрузки. В некоторых случаях, пониженное напряжение питания лучше полного отключения, поэтому наличие байпаса будет как нельзя кстати;
  • в определенный период времени, например ночью, напряжение в сети стабильно и в стабилизаторе нет необходимости;
  • в случае, когда напряжение питания, наоборот, слишком нестабильно и его колебания выходят за пределы рабочего диапазона стабилизатора (например, при питании от простенького дизельного генератора);
  • требуется провести техническое обслуживание самого стабилизатора;
  • в случае если жилой дом надолго покидают его хозяева и ради соблюдения пожарной безопасности оставляют включенными минимально необходимое количество техники (а стабилизатор отключают);
  • в случае возникновения каких-либо экстренных или нештатных ситуаций, когда нужно быстро исключить стабилизатор из электрической цепи.

Ручной однофазный байпас Lider Б1/3-12

Ручной однофазный байпас Lider Б1/3-12.

Байпас предназначен для ручного переключения энергоснабжения в обход стабилизатора. Мощность подключенной нагрузки проходящей через байпас не должна превышать 12 кВА.

Конструктивно байпас выполнен в металлическом корпусе (170х225х135 мм) с двух диапазонным кулачковым переключателем, которым происходит ручное переключение на выбранный режим (0 – через стабилизатор; 1 – в обход стабилизатора).

С помощью ручного байпаса Лидер, Вы безопасно, быстро и удобно переключите напряжение через стабилизатор или напрямую в дом. Ниже приведены случаи, в которых необходимо использование ручного однофазного байпаса:

  • при использовании нагрузки, мощность которой больше мощности стабилизатора, тем самым возможен выход из строя стабилизатора, например при использовании трансформаторных сварочных аппаратов, а так же работ связанных с высокой концентрацией строительной пыли — отделочные, штукатурные, покрасочные работы, т.к. строительная пыль, оседая на внутренних частях стабилизатора, может вывести его из строя. В случае выхода из строя стабилизатора напряжения по выше описанным причинам, это может явиться основанием для отказа в проведении гарантийного ремонта (п.6 Условия гарантийного ремонта);
  • очень низкое напряжение питающей сети (ниже уровня работы стабилизатора), когда стабилизатору не хватает напряжения и это является причиной его отключения. В этом случае с помощью байпаса вы переводите напряжение напрямую. Это нужно для того, чтобы пока не поднимется напряжение в сети включить хотя бы освещение;
  • на продолжительное время уезжаете из своего дома и не хотите оставлять включенным стабилизатор, но в доме есть приборы которые нельзя обесточивать;
  • для проведения профилактических работ со стабилизатором. Т.к. при режиме байпаса в положении «1» ( режим, когда напряжение идет в обход стабилизатора), происходит полное обесточивание стабилизатора, что позволяет, не отключая свет в доме провести необходимые мероприятия со стабилизатором (отключить, переставить, убрать и т.п.);
  • при использовании генератора, когда напряжение от генератора не должно проходить через стабилизатор;
  • и т.д.

Байпас в электрике, что это?

Если вам встретился термин байпас (bypass) в электрике, например так обозначен один из режимов работы оборудования, схема подключения или управления, а вы не знаете что это такое и для чего используется – это статья для вас.

Понятие байпас заимствовано из английского языка, в котором есть соответствующий технический термин «bypass», дословно переводящийся как: обход или обвод. Что достаточно точно описывает принцип действия данного режима работы или схемы подключения.

Эффективнее всего суть байпаса в электрике можно описать на простом примере в схеме освещения:

Представьте простейшую схему подключения светильника в комнате через одноклавишный выключатель

В схеме участвуют два проводника:

— нулевой, идущий к лампе напрямую от электрического щита;

— фазный, подключенный к лампе через выключатель;

Теперь представьте, что выключатель сломался. Вы не можете управлять освещением и оперативно заменить выключатель, но свет в комнате вам необходим.

В таких случаях и применяется система байпас. К лампе пробрасывается дополнительный фазный провод от электрощита. Он идёт, минуя любые дополнительные коммутационные устройства, не заходя в выключатель.

В электрощите, соответственно, оба эти фазных проводника, один идущий через выключатель, а другой, идущий напрямую – байпас, подключены через переключатель.


В случае поломки выключателя, вы переключаете режим работы освещения – выбирая bypass и лампа светит, а вы можете сосредоточится на ремонте выключателя. Байпас это в прямом смысле обход, при нем коммутация происходит минуя все элементы оборудования, напрямую.

Конечно, в схеме освещения применять байпас чаще всего нецелесообразно, это был лишь наиболее наглядный и понятный пример, который описывает принцип действия такого режима работы.

Режим Байпас встречается в различном электрооборудовании, которое трансформирует или стабилизирует ток, а также коммутирует электрические цепи.

Так, например, практически каждый стабилизатор напряжения имеет режим работы байпас. Включая его вы пропускаете, обходите всю начинку устройства, и передаёте электрический ток с входных клемм на выходные без изменения.

Аналогично действует режим работы bypass в ИБП — Источнике, бесперебойного Питания. Электрический ток поступает к потребителям обходя все встроенные системы защиты, стабилизации и накопления энергии.

Теперь, я думаю, вы поняли что такое байпас в электрике. Но это ещё не все, ведь этот термин, применимо к другим системам, означает тоже самое. Так, например, в сантехнике, при подключении радиатора отопления и делая перемычку, которая позволяет циркулировать воде в системе минуя батарею – вы реализуете тот же байпас.
