Включение реле в схему
В схемах управления нагрузкой фотодатчик играет, по сути, роль обычного выключателя. Соответственно, и схема его включения в систему аналогичная: на один из проводов подается фазное напряжение, после срабатывания фотоэлемента оно через другой провод «проходит» на нагрузку (светильник) и запитывает его. Третий провод – общий для реле и управляемого устройства.
Цветная схема

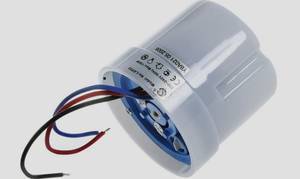

Все провода для включения «датчика» в схему имеют стандартную цветовую маркировку:
- белый, коричневый или черный вывод – предназначен для подачи на фотоэлемент электрического питания;
- вывод в изоляции синего или серого цвета – «ноль», к которому подключается второй питающий проводник и один из проводов от нагрузки;
- красный вывод соединяется со вторым «нагрузочным» проводом.
- у некоторых моделей предусмотрен вывод для подключения «земли», имеющий традиционную желто-зеленую раскраску.
Вообще, схема подключения и цветовая расшифровка проводов фотоэлемента обычно указывается либо на корпусе прибора, либо на его упаковку, либо во вкладыше-инструкции. Но если она утеряна – ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.
Особенности подключения
Соединение всех проводов следует обязательно делать в герметичной распределительной коробке – в случае неисправности это сильно облегчит замену вышедшего из строя прибора. Кроме того, сделает возможным оперативное изменение своими руками схемы уличного освещения в холодное время года.
При необходимости включения в схему контактора (пускателя) для управления мощной нагрузкой все приборы лучше всего смонтировать в герметичном боксе подходящего размера. В некоторых случаях для осуществления более глубокой автоматизации управления освещением, фотореле «спаривают» с датчиком движения – в таких ситуациях, чтобы вся «связка» корректно работала в темное время суток, датчик следует включать между реле и осветительным прибором.
Являясь по своей сути автоматическим переключателем – то есть устройством для замыкания или размыкания проводов – хорошее световое реле может включаться в схемы управления осветительными приборами любого типа. Единственное ограничение у некоторых моделей – для более надежной работы индуктивных нагрузок (например, «кобры» с дросселями на входе) рекомендуется подключать их через контакторы, играющие в данном случае роль исключающей влияние больших пусковых токов светильника на схемные элементы фотореле гальванической развязки.
Фотореле для уличного освещения: оснащение дополнительными функциями
Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

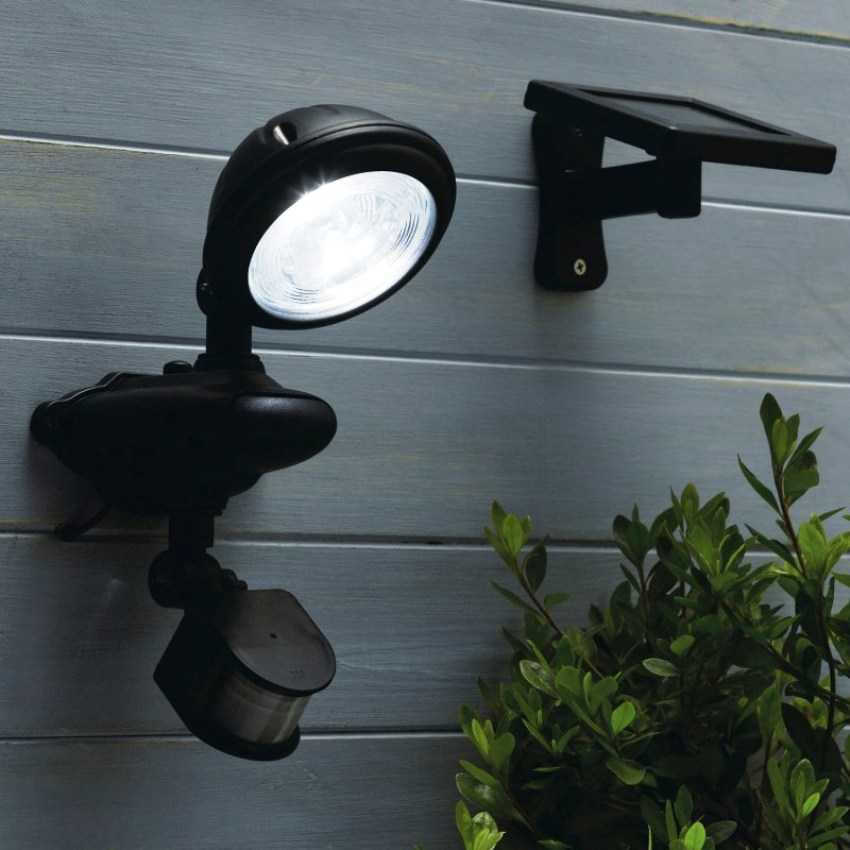

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.
Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека.
Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

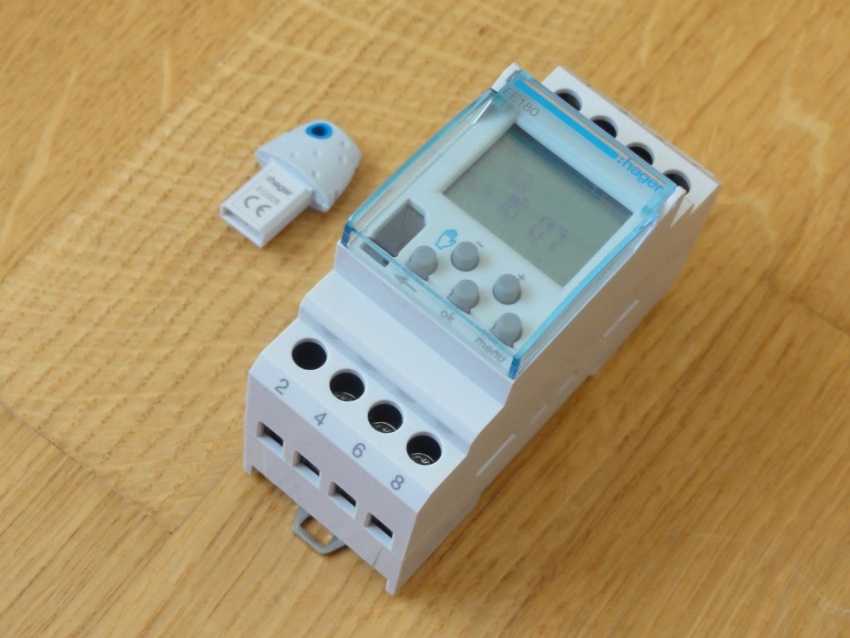

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.
Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.
Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца.
Схема подключения фотореле
Схема подключения датчика света несложна. Фактически это выключатель освещения, и подсоединять его надо по тому же принципу. Но у фотореле есть особенности, которые при монтаже могут поставить определенные задачи.
Подключение в сети TN-C и TN-S
В настоящее время в России эксплуатируются сети 220 вольт, в которых защитный (PE) и нулевой (N) проводники могут быть объединены (TN-C) или разделены (TN-S). Система TN-S считается более прогрессивной и правильной, но полный переход на нее произойдет еще не скоро.
Фотореле в двухпроводной сети TN-C
Схема подключения в двухпроводную сеть.
Отличие от обычного выключателя освещения в том, что к фотореле надо подключить нулевой провод. Это необходимо для организации питания внутренней схемы управления сумеречного датчика. Если напряжение питания датчика отличается от 220 вольт, то с нулевым проводом его соединять не нужно, но потребуется внешний источник нужного напряжения.
Фотореле в трехпроводной сети TN-S
В сети TN-S существует дополнительный провод PE. Конструктив практически всех фотореле не предусматривает подключение этого проводника, поэтому схема не изменится.
Схема подключения в трехпроводную сеть.
Подключение датчика света через реле-повторитель
В некоторых случаях нагрузочной способности собственной контактной группы светового датчика может не хватить для коммутации имеющейся нагрузки. В такой ситуации выход прибора надо умощнить с помощью промежуточного реле, функции которого может исполнить магнитный пускатель. Его контакты должны быть рассчитаны на полный ток осветительного устройства. Выход фотореле надо соединить с обмоткой пускателя. А коммутацию питания лампочки будут выполнять контакты реле-повторителя.
Подключение через реле-повторитель.
Схема инвертирования выходного сигнала
Встречаются ситуации, когда управление осветительным устройством надо осуществлять по инверсному принципу — включать при появлении естественного освещения и отключать при заходе солнца. Такое фотореле-повторитель может понадобиться, например, при работе в системе освещения помещений, не имеющих окон (для содержания скота и т.п.). Реализовать его несложно, схема подключения датчика освещенности почти не отличается от предыдущей. Только нужен пускатель с перекидной контактной группой.
Подключение с инверсным выходом.
При отсутствии сигнала от датчика света лампа запитана через нормально замкнутые (нормально закрытые, NC) контакты повторителя. Если реле сработает под действием светового потока, пускатель подаст питание на лампочку. При наступлении темноты освещение отключится.
Схема с дополнительным выключателем
Стандартную схему можно снабдить дополнительным выключателем. Тогда освещение можно будет включать или выключать независимо от состояния фотореле – в зависимости от выбранного варианта. Это может быть необходимым при неисправности фотореле.
Подключение с дополнительным выключателем на отключение.
Подключение с дополнительным выключателем на включение.
Если в этом варианте используется реле-повторитель, то дополнительный выключатель надо поставить параллельно его контактам. Еще лучше дополнить схему трехпозиционным выключателем. Он поможет выбирать режим работы освещения – ручной или автоматический. Полная схема включения будет выглядеть так.
Подключение с переключателем режима работы.
Режим О позволяет полностью вывести освещение из работы.
Подбор фотореле для освещения на улице
Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.
Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.
Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.
Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.
Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего
По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:
- однофазные (бытовые, под сеть 220 В);
- трехфазные (для сетей 380 В).
Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.
Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.
Технические параметры – на что смотреть
Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.
Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.
Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.
Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.
Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.
При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя
И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.
Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.
Важны ли дополнительные функции
Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.
Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать
Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.
Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.
Рекомендации
Чем проще прибор, тем он надежнее. Таймер, если в нем нет необходимости, лучше не подключать
Прибор усложняется, цена возрастает, качество может пострадать.
Покупая фотореле, обращайте внимание на способ подключения. Подключить 2 клеммы проще.
С проводами надо хорошо разбираться
Схемы изображаются на упаковке, в наклейке на самом корпусе или в аннотации к прибору. Для подобного подключения понадобиться распределительная коробка.
Если вы не обнаружили схему ни в одном из перечисленных мест, то не доверяйте производителю этого устройства.
Устанавливая прибор самостоятельно, нужно быть очень внимательными. Проверяйте мощность подключаемых светильников и соответствующего показания светодиода.
Не забывайте про сечение проводов. Бывает, что в домашних условиях все отлично работает, а на улице не срабатывает. Учитывайте все нюансы монтажа. Все характеристики. Неопытные электрики упускают некоторые детали при подключении.
Корпус с фотореле устанавливайте в месте, где не будет помех для проникновения света (деревья, постройки).
Какие бывают фотореле для уличных осветительных приборов
Выполняя определенные функции, реле с датчиком освещенности отличаются по:
степени защиты. Определяется индексом IP, числовой код которого указывает на возможность использования прибора в тех или иных условиях. Первая цифра информирует о защите от физического воздействия, пыли. Вторая – от влаги. Устройства с индексом от IP23 предназначены для внутреннего монтажа. Уличный датчик освещенности подразумевает степень защиты не менее IP44;
типу ламп. Простейшие трехконтактные устройства рассчитаны на работу с активной нагрузкой, которую представляют лампы накаливания. Для управления энергосберегающими источниками освещения используются устройства со специальными адаптерами. Уличные светильники на ртутных и натриевых лампах нуждается в фотореле с защитой от скачков пускового тока;
- напряжению. Фотореле на 12В используются в цепях постоянного тока, питаемых от аккумуляторов. Датчики на 220В предназначены для работы с напряжением бытовой сети;
- методу управления. Отличаются по способу отключения (принудительное, автоматическое). Энергосберегающие модели начинают работать, реагируя на движение или звук, а в остальное время находятся в ждущем режиме. Программируемые фотореле предполагают возможность настроек, множество функций, работу с несколькими индикаторами.
Кроме этого, фотореле могут иметь встроенные или выносные фотодатчики.
Как смонтировать устройство
Чаще всего светодатчик монтируется вблизи от осветительных приборов. Однако необходимо полностью исключить попадание света от светильников на чувствительный датчик. Чтобы это сделать, стоит заблаговременно подыскать тень и закрепить его в этом месте.
Из фотореле для уличного освещения выходят три провода, которые необходимо присоединить к питающей сети и светильнику:
- коричневый провод присоединяется к фазе сети;
- синий провод соединяется с нолем и к нему подключают проводник от светильника;
- красный провод управляет схемой и соединяется с лампой.
Очень часто есть еще и земляной провод, предотвращающий подачу электрического тока на корпус прибора. В такой ситуации фотореле монтируется таким же способом, но земляной провод подключается к светильнику, не приходя на датчик. Нужно отметить, что у различных моделей есть небольшие отличия в маркировке проводников, поэтому необходимо изучить принципиальную схему устройства. Фазный провод присоединяется лишь к фотореле, а нулевой проводник подключается к светильнику и регулятору. Фаза на лампочку берется из самого реле.
Применение и подключение
Электронные приборы со встроенным фотодатчиком света используются для организации и контроля автоматического уличного освещения, наружного фасадного, подъездного или бытового. Часто с ним в комплекте используются консольные светильники по типу ЖКХ, которые оснащены защитным стеклом и специальной решеткой.
Устройство работает на очень маленькой микросхеме и транзисторах, также на корпусе чаще всего дана инструкция, как правильно присоединить прибор. Мы используем светоконтролирующий выключатель, для того, чтобы продемонстрировать пошагово, как производится монтаж приспособления. Несмотря на внешне небольшой размер, этот прибор отлично справляется с функцией освещения дворов, парков и садов.
Фото — фотореле ФР-3
В основном фотореле для уличного освещения рекомендуется устанавливать в среднем положении. Чтобы своими руками установить включатель, нужно воспользоваться специальным кронштейном, который крепится в стену. Навес при помощи винта устанавливается непосредственно в фотореле. Место установки зависит от освещенности, постарайтесь подобрать такой участок, где ничто не мешает солнечным лучам попадать на рабочую поверхность приспособления, иначе на фотодиоде начнутся помехи, и прибор будет работать неверно. В зависимости от того, какие у устройства характеристики, не допускается наличие перед фотореле деревьев, мебели, занавесок и т.д.
Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор. Подробная инструкция, как производится подключение фотореле своими руками:
- Из реле выходит три провода: коричневый, синий и красный. Исходя из стандартных параметров и показателей, коричневый – это фазовый кабель, красный – выносным провод, уходит как коммутация на лампу, синий – нулевой (если Вы разрабатываете самодельное реле, то нужно учитывать эти разветвления);
- Чтобы все правильно соединилось, необходимо как нагрузку подключить провода к консольной лампе, это демонстрирует обозначение схемы.
Чтобы проверить правильность подключения нужно включить пускатель в сеть, и посмотреть, работает ли прожектор или фонарь.
Фото — Подключение фотореле
Зачем все усложнять?
Практически каждый владелец загородного дома сталкивался с ситуацией, когда, возвращаясь поздно домой, попадал в темный-претемный двор и ориентироваться в нем было весьма затруднительно. Чтобы включить освещение, необходимо добраться до выключателя, найти его в темноте. А если он и вовсе установлен в доме? Тогда придется потратить уйму времени, чтобы найти замочную скважину и открыть дверь, а потом освещение будет уже не нужно.
Установив фото- или, как его еще называют, светореле, вы забудете о подобных проблемах. Такое устройство отвечает за автоматическое включение и отключение уличного освещения в зависимости от видимости. Причем чувствительность прибора можно настроить самостоятельно. По его сигналу фонари могут включаться даже просто в пасмурную погоду или когда уже наступит кромешная темнота, а отключаться с первыми лучами солнца. Также к нему можно подключать и систему полива, чтобы лужайка во дворе орошалась каждую ночь без вашего участия.
Фотореле для уличного освещения
Подобное изобретение станет неотъемлемым элементом умного дома, жизнь в котором намного комфортнее. Правильно настроенное светореле позволит экономить электроэнергию и ваш семейный бюджет. К плюсам можно отнести и охранную функцию, ведь даже если никого не будет дома, свет все равно автоматически включится и вероятность того, что кто-то захочет похозяйничать на вашем участке, значительно снижается.
Чтобы схема работы стала чуть понятнее, нужно разобраться с терминологией. Реле означает переключатель. А вот по префиксу «фото» нам становится понятно, что срабатывает это устройство в зависимости от степени освещенности. Рассмотрим более подробно назначение каждого элемента этого прибора.
Схема работы фотореле
Состоит светореле из прочного корпуса, электронной платы и датчика. В качестве последнего чаще всего используют фототранзисторы или фотодиоды. Они вырабатывают и передают электрические сигналы на плату, напряжение этих импульсов зависит от степени освещенности. Как только на улице стало темнее, напряжение становится меньше, чем задано в настройках прибора, он сразу срабатывает и замыкает электрическую цепь уличного освещения. Утром, с появлением солнца, уровень посылаемых сигналов опять возвращается в прежние пределы, и прибор автоматически обесточивает светильники.
Самостоятельный монтаж и подключение фотореле для уличного освещения
Датчик освещенности уличный может устанавливаться своими силами без вмешательства специалистов.
Выбор места установки датчика освещенности
Поскольку главным критерием эффективной работы уличного датчика освещения является прямой контакт с дневным светом, первым делом выбирается место установки фотодатчика. Требования к месту установки:
- открытое солнечным лучам пространство;
- отсутствие тени от деревьев и сооружений;
- исключение случайной засветки фарами автомобилей;
- удаленность от искусственных источников света (окон, фонарей);
- свободный доступ.
Монтаж устройства на столб с источником освещения нецелесообразен из-за налипания снега и быстрого загрязнения. В оптимальном варианте фотореле монтируется на стену дома, а к фонарю проводится управляющий кабель.
Монтажные работы
Датчик освещения оборудован тремя проводами, помеченными черным, красным и желтым цветом. Черный символизирует фазу, красный – «0», желтый (синий, белый, коричневый) соединяется с источником освещения. Нулевой провод на фонарь подводится со щитка либо с любой доступной сети. Если устройство снабжено клеммником, фаза маркируется литерой «L», ноль – «N», контакт нагрузки – «Load».
Особенности подключения питания
Подключение питания связано с особенностями датчиков освещенности.
Фотореле с двумя или парными выводами
Фаза и ноль соединяются с соответствующими клеммами фотореле. Для управления несколькими лампами, источники света соединяются параллельно.
Фотореле с клеммами для заземления
Схема аналогичная вышеописанным, но содержащая провод заземления. Возможные схемы подключения фотореле для уличного освещения При подключении фотореле можно воспользоваться различными схемами
Схема подключения напрямую
Простейший вариант. Питание подается на соответствующие клеммы прибора, а выход соединяется с нагрузкой. «Нуль» для фонаря берется со щитка или шины.
С помощью выключателя фотореле исключается, источник света получает питание напрямую от сети.
Работа датчика света наоборот
При необходимости работы в реверсном режиме, схема дополняется промежуточным реле с двумя парами контактов, при замыкании одних, размыкаются другие и наоборот.
Схема с введением пускателя используется при нагрузках, превышающих мощность фотореле.
Нюансы в схемах подключения датчика света
Расширить функционал устройства позволяет таймер, а также датчик движения. Их установка осуществляется по окончании основных монтажных работ. Введение в схему магнитного пускателя усиливает контактную группу, одновременно дает возможность сэкономить на приобретении маломощного фотореле.
Особенности подключения проводов
Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:
- красный провод всегда идет на лампы:
- к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
- к черному или коричневому подается фаза.
Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Стоимость и лучшие производители
Стоимость фотореле зависит от производителя, марки, конструкции, степени защиты, срока гарантии, комплектации. На стоимость влияет качество корпуса, его герметичность и устойчивость к повреждениям.
Цена моделей может отличаться от пунктов продажи, но в среднем составляет:
Производства Китай
, стоимость 269 рублей;
Производства НТК Композит г. Санкт-Петербург с выносным датчиком на проводе
длиной 970 м и разницей температур от -40 до +40 градусов по Цельсию, стоимость 509 рублей.
Производства Реле и автоматика г. Москва
, стоимость 3 386 рублей.
Ф1260700 LUNA
От компании Theben Германия с встроенным датчиком
, с температурой наружного воздуха от -35 до 55 градусов по Цельсию стоимость 4 580 рублей;
TWA-1 астроном
От испанского производителя АВВ с креплением на
, с аккумулятором, рассчитанным на 5 лет и двумя модулями. Стоимость 8 461 рубль.
Производства АВВ, со встроенным датчиком, большим диапазоном освещения -30-500 люкс, стоимость 11 250 рублей.
При покупке нужно выбрать фотореле с учетом технических характеристик, надежности и особенности конструкции. Для одной лампочки, мощностью 100 Вт, подойдет любая модель.
При подключении нескольких светильников нужно рассчитать ток нагрузки. Для этого нужно разделить мощность всех ламп на 220 Вт. Полученную цифру нужно сопоставить с током нагрузки прибора.
Приборы с выносным датчиком более надежны, так как электроника работает в более комфортных условиях. Но модели со встроенными датчиками устанавливать намного легче. Намного проще устанавливаются приборы, подключаемые при помощи .
Наиболее популярные отечественные и зарубежные производители светочувствительного реле:
- Испанские компании: Legrand, ORBIS, ABB.
- Чешская компания ELKO EP.
- Немецкий производитель Theben.
- Белорусские предприятия Ноотехника, Евроавтоматика ФиФ.
- Отечественные производители: Реле и автоматика, Астро-УЗО (Москва), Меандр, НТК Композит (С-Петербург), АВАР (Псков).
Покупать желательно напрямую от фирм-производителей, необходимо также обращать внимание на гарантийный срок эксплуатации
Прочие характеристики фотореле
Ещё одна очень важная, но редко принимаемая во внимание характеристика – диапазон рабочих температур фотореле
Важность этого параметра определяется тем, что в большинстве случаев при проектировании и монтаже систем управления уличным освещением, осуществляемом своими руками, датчики устанавливаются на улице, и чаще всего – на относительно большой высоте от поверхности земли
Устройства из самой доступной ценовой категории способны работать в довольно широком диапазоне температур – от -20 до +45 градусов. При необходимости использовать эти устройства автоматизации в более суровых климатических условиях можно монтировать фотоэлементы в прозрачные пластиковые боксы, которые будут играть роль своеобразных «термосов».
Еще одна значимая техническая характеристика реле – его рабочее напряжение. Самые распространенные модели – рассчитанные на работу с обычной сетью 220 В переменного тока. Намного реже используются приборы с рабочим напряжением 36, 24 или 12 Вольт – они используются в основном для работы в условиях очень высокой влажности.
Последняя характеристика фотореле – время задержки его срабатывания; может варьироваться от 1-2 секунд до нескольких минут и позволяет исключить включение освещения от случайных световых вспышек (например, фар проехавшего автомобиля).
