Особенности и применение газоразрядных ламп

Сравнение лампочек ДРЛ с аналогами

Разрядные лампы часто сопоставляют между собой и с более выгодными светодиодами. Ближайшие аналоги ДРЛ – осветители трех типов: ДРВ, ДРИ и ДНаТ. Попробуем выявить особенности и конкурентные преимущества разных лампочек.

ДРВ. Ртутно-вольфрамовая дуговая лампочка по конструкции и принципу действию очень схожа с ДРЛ. Конструктивно внутри колбы имеется ртутная разрядная горелка и вольфрамовая спираль. Последний элемент ограничивает силу тока для горелки, а значит, дополнительная пускорегулирующая аппаратура не нужна.

Основные отличия ртутно-вольфрамовых ламп от ДРЛ:

• больше расходуют электроэнергии – световой поток ДРВ 250 не более 5500 Лм;
• предположительное время работы – 3000 часов;
• загораются в течение 1-ой минуты.

ДРИ. Дуговые ртутные лампочки с излучающими добавками: галогенит индия, натрия, талия и пр. Металлические компоненты повышают светоотдачу приборов до 75-90 Лм/Вт.

Дополнительный плюс металлогалогеновых ртутных ламп – улучшенный показатель цветопередачи. Для работы ДРИ, как ДРЛ, требуют подключения через дроссель

ДНаТ. Натриевые дуговые лампы могут похвастаться максимальной светоотдачей и длительным эксплуатационным периодом среди разрядных осветителей. Производительность натриевых лампочек с течением времени сокращается не так заметно, как ДРЛ ламп.

Характеристики ДНаТ:

• максимальная светоотдача – 125 Лм/Вт;
• работоспособность – в пределах 20 тысяч часов;
• относительная стабильность параметров;
• широкий диапазон рабочих температур;
• выход на максимальную освещенность за 5-7 минут.

Минусы натриевых источников света: значительная пульсация и низкий коэффициент цветопередачи, Ra=25. В спектре излучения преобладают красные и желтые цвета.

Разрядные лампы уверенно уступают место светодиодным вариантам. LED-приборы по всем техническим и эксплуатационным параметрам превосходят своих предшественников.

Неоспоримые достоинства светодиодов: экологичность, минимальная пульсация, длительность службы, моментальное включение, отличная передача цветов и контрастность. Кроме отличных эксплуатационных характеристик, диодные приборы обладают температурной и механической стойкостью.

КПД LED-ламп вне конкуренции, эффективность работы достигает 95-98%. Главный фактор, несколько сдерживающий переоснащение светильников, – высокая цена на светодиодные лампы

Схема компактной люминесцентной лампы (КЛЛ)

Плата КЛЛ довольно компактна и помещается в основание держателя. Несмотря на компактность, он эффективно выполняет требования дросселя. Схема КЛЛ объясняется в последующих пунктах.

Ключевые компоненты печатной платы КЛЛ

Печатная плата КЛЛ содержит следующие ключевые компоненты:

• Мостовой выпрямитель из диода 1Н-4007
• Подавитель помех
• Конденсатор фильтра
• Предохранитель
• Точка снабжения

Работу КЛЛ можно разделить на две широкие фазы:

• Начальная фаза
• Нормальная фаза

Начальная фаза

Стартовый сегмент состоит из динистора, C2, D1 и R6. Компоненты D3, R3, D2 и R1 работают как схема защиты, а остальные как цепь нормальной работы. Вы должны помнить следующую терминологию:

• D относится к диоду
• R обозначает резистор
• С обозначает конденсатор
• Q обозначает транзистор

Динистора, C2 и R6 посылают импульс напряжения на базу транзистора Q2, в результате чего он получает пороговое значение и начинает работать. Как только операция начинается, диод D1 блокирует весь участок. Конденсатор С2 также разряжается (после полной зарядки) каждый раз, когда работает транзистор Q2.

Поэтому после его первого запуска осталось недостаточно энергии для повторного открытия Динистора. Далее транзисторы возбуждаются с помощью трансформатора TR1. Когда напряжение повышается от резонансного контура (L1, TR1, C3 и C6), трубка загорается, как только резонансное напряжение определяется конденсатором C3 (который питает нити). На данный момент напряжение C3 превышает 600В.

Нормальная фаза

Сразу после ионизации газа, присутствующего в вакуумной трубе, выполняется практическое замыкание конденсатора С3. Это приводит к понижению напряжения. После этого С6 начинает движение чейнджером. Этот чейнджер генерирует очень небольшое напряжение, но достаточно, чтобы лампа работала во включенном состоянии.

При нормальном рабочем состоянии, если транзистор переходит в состояние ОТКРЫТО, ток, подаваемый на TR1, продолжает увеличиваться до насыщения сердечника трансформатора, и, таким образом, подача на базу падает, в результате чего он закрывает транзистор.

Сразу после этого процесса второй транзистор возбуждается обратной обмоткой TR1, и процесс продолжается.

Классификация

Лампы накаливания

В недавнем прошлом наиболее распространённый тип. Осветительные приборы данного вида могут использоваться как на стационарных, так и на портативных устройствах (например, ручные фонарики).

Свет испускает нагретая вольфрамовая нить, помещённая в колбу (баллон), из которого откачан воздух (отсюда термин «вакуумные»).

Лампы накаливания по составу газа в баллоне разделяют на собственно вакуумные, криптоновые, галогенные.

Вакуумные

Поверхность колбы может быть как прозрачной, так и матовой, что позволяет получить более мягкий свет без использования защитного колпака. Также, верхняя часть баллона может быть покрыта зеркальной краской, чтобы направить световой поток вниз (при потолочном освещении).

Лампы для переносных источников работают от напряжения 12, 24, 36 В.

Для стационарных – 220 В, 50 Гц (городская электрическая сеть).

Основной минус подобных источников света – низкий КПД: только 2-3% идёт на освещение. Остальная энергия рассеивается в виде тепла (отсюда и низкий показатель светоотдачи).

Тип используемого крепления – цоколь Эдисона (Е-цоколь); различается по своему диаметру (в мм), указываемому в маркировке:

• Е10 – используется для карманных фонариков;
• Е14, также называемый «миньён» (маленький);
• Е27 – стандартный;
• Е40 используется для наружного освещения;

Плюсы:

• широкое распространение оборудования;
• низкая цена;
• удобство монтажа;

Минусы:

• низкий КПД;
• малая длительность работы (500–1000 ч.);
• пожароопасность (нельзя использовать в пластиковых и деревянных конструкциях);

Характеристики:

Цоколь	Е
Мощность	5 – 500 Вт
Светоотдача	7–17 лм/Вт
Цветопередача Ra	более 90
Световая температура	2700 К
Стоимость	от 10 р.
Срок службы	500–1000 ч.

Криптоновые лампы

Лампа накаливания, в баллон которой добавлен криптон (инертный газ). Обладают меньшими габаритами и большим временем работы по сравнению с вакуумными (1000–2000 ч.), не чувствительны к перепадам напряжения.

Характеристики:

Цоколь	Е
Мощность	5 – 500 Вт
Светоотдача	8–19 лм/Вт
Цветопередача Ra	более 90
Световая температура	2700 К
Стоимость	от 40 р.
Срок службы	1000–2000 ч.

Галогенные лампы

Как следует из названия, колба содержит пары галогенов (элементов 17 группы таблицы Менделеева – брома или йода). Добавление этих газов позволяет значительно увеличить время работы и повысить светоотдачу, по сравнению с вакуумными аналогами.

Используется Е- или G-цоколь (см. люминесцентные лампы).

Плюсы:

• Срок службы до 2000-4000 ч..
• Малые размеры, возможность применения в гипсокартонных конструкциях (например, подвесной потолок).

Минусы:

1. Чувствительность к загрязнению (установку необходимо производить в перчатках, при попадании жира на поверхность колбы, прибор очень быстро выходит из строя).
2. Чувствительность к перепадам напряжения.

В настоящее время, разработан новый тип галогенных источников с инфракрасным покрытием, которое пропускает видимый свет и отражает тепловое излучение, они имеют сниженное энергопотребление и увеличенное время эксплуатации по сравнению с аналогами без покрытия.

Характеристики:

Цоколь	Е, G
Мощность	20 – 1500 Вт
Светоотдача	14–30 лм/Вт
Цветопередача Ra	более 90
Световая температура	3700 К
Стоимость	от 20
Срок службы	2000–4000 ч.

Минусы

Из недостатков газоразрядных установок выделяют:

• Недешевую цену.
• Крупные габариты.
• Работает на определенном напряжении.
• Деградацию люминофора – она меняет спектр, уменьшает светоотдачу, понижает коэффициент полезного действия.
• Риск химического заражения (люминесцентные лампы заряжены ртутью от 9 мг до 1 г).
• Высокую восприимчивость к нестабильному напряжению.
• Присутствие ядовитых ингредиентов, что усложняет утилизацию продукта.
• Отсутствие возможности регулировки ламп с разным напряжением.
• Систематическое мигание, жужжание во время работы.
• Необходимость в дополнительном приспособлении для запуска изделия – пускорегулировочной установки.
• Скачкообразный световой диапазон, вызывающий раздражение зрения, искажающий цветовую палитру предметов при освещении.

Ртуть, содержащаяся в газоразрядных лампах и обеспечивающая формирование свечения, является токсичным элементом

При нарушении герметичности лампы важно не подвергнуться воздействию ртутных паров. Для этого проводят санитарную обработку и стерилизацию помещения

При неправильной утилизации ртутного изделия загрязняется окружающая среда – из-за массового скопления ламп на свалке земля и вода заражаются ртутью.

Пульсацию в люминесцентной лампе считают еще одной опасностью для здоровья человека. В связи с колебанием напряжения возникает мерцание, невидимое человеческому глазу. При этом сетчатка воспринимает пульсацию ровным светом. Исследователи РФ и ученые других стран с помощью исследований установили пагубное воздействие светового мерцания на зрение человека. Вредное влияние пульсации на головной мозг проявляется в виде покраснения, раздражения слизистой глаз, пониженной работоспособностью.

Что нужно знать об индикаторных видах ламп

В качестве альтернативы малогабаритным лампам накаливания использование газоразрядных индикаторных ламп (лампы ин) выглядит более чем оправдано. Такие лампы работают за счет свечения закачанного между электродами газа, помещенного в стеклянную колбу. Какого цвета газ использовали для наполнения колбы, такого цвета получится конечное свечение.

Самые популярные линейные газоразрядные индикаторы — на основе неона. Конструкции можно встретить в елочных гирляндах, не редкость и светильник с наполнением такого рода —лампочкой газоразрядного типа миниатюрных размеров.

Газоразрядные индикаторы отличаются практичностью и экономичностью работы, особенно по сравнению с обычными лампочками. Они имеют невысокий уровень внутреннего сопротивления. Одиночные варианты чаще всего используют для подсвечивания надписей на стекле или пластике, также индикаторы подходят для подсветки символических пиктограмм.

В заключение отметим, что невозможно искусственно увеличить значение использования газоразрядных ламп в жизни современного человека. Изделия действительно востребованы и в некотором роде даже незаменимы. Сколько еще применений сможет им найти человек в ближайшем будущем? Время покажет.

Варианты подключений

Подключение с использованием электромагнитного баланса (ЭмПРА)

Наиболее распространенный тип подключения люминесцентного источника света — схема со стартером, где используется ЭмПРА.

Принцип действия схемы базируется на том, что в результате подключения питания в стартере возникает разряд и происходит замыкание биметаллических электродов.

Ток в электроцепи проводников и стартера ограничивается только внутренним дроссельным сопротивлением. В результате рабочий ток в лампочке увеличивается почти в три раза, происходит стремительный нагрев электродов, а после потери температуры проводниками возникает самоиндукция и зажигание лампы.

Недостатки схемы:

1. В сравнении с другими способами это довольно затратный вариант с точки зрения расхода электроэнергии.
2. Пуск занимает не меньше 1 – 3 секунд (в зависимости от степени износа источника света).
3. Невозможность работы при низкой температуре воздуха (например, в условиях неотапливаемого подвального или гаражного помещения).
4. Имеется стробоскопический эффект мигания лампочки. Этот фактор отрицательно действует на человеческое зрение. Такое освещение нельзя применять в производственных целях, потому что быстро движущиеся предметы (например, заготовка в токарном станке) кажутся неподвижными.
5. Неприятное гудение дроссельных пластинок. По мере износа устройства звук нарастает.

Схема включения устроена таким образом, что в ней есть один дроссель на две лампочки. Индуктивности дросселя должно хватать на оба источника света. Используются стартеры на 127 Вольт. Для одноламповой схемы они не подходят, там нужны устройства на 220 Вольт.

На картинке внизу показано бездроссельное подключение. Стартер отсутствует.

Схема используется в случае перегорания у ламп нитей накала. Используется повышающий трансформатор Т1 и конденсатор С1, ограничивающий ток, идущий через лампочку от 220-вольтной сети.

Следующая схема используется для лампочек с перегоревшими нитями. Однако отсутствует необходимость в повышающем трансформаторе, благодаря чему конструкция устройства становится проще.

Ниже показан способ использования диодного выпрямительного моста, который нивелирует мерцание лампочки.

На рисунке внизу та же методика, но в более сложном исполнении.

Две трубки и два дросселя

Чтобы подключить лампу дневного света, можно использовать последовательное подключение:

1. Фаза от проводки направляется на вход дросселя.
2. От дроссельного выхода фаза идет на контакт источника света (1). Со второго контакта направляется на стартер (1).
3. Со стартера (1) отходит на вторую контактную пару этой же лампочки (1). Оставшийся контакт стыкуют с нулем (N).

Тем же образом подключают вторую трубку. Вначале дроссель, затем один контакт лампочки (2). Второй контакт группы направляется на второй стартер. Выход стартера объединяется со второй парой контактов источника света (2). Оставшийся контакт следует подсоединить к нулю ввода.

Схема подключения двух ламп от одного дросселя

Схема предусматривает наличие двух стартеров и одного дросселя. Наиболее дорогостоящий элемент схемы — дросселя. Более экономный вариант — двухламповый светильник с дросселем.

О том, как реализовать схему, рассказывается в видео.

Положительные и отрицательные стороны GRL

ГХЛ есть как в профессиональном оборудовании, так и в приборах, предназначенных для научных исследований.

В качестве основных достоинств осветительных приборов этого типа обычно называют их характеристики:

• Световой поток высокий. Толстое стекло тоже не сильно снижает этот показатель.
• Практичность, выраженная в длительности, что делает их пригодными для уличного освещения.
• Устойчивость в сложных климатических условиях. До первого понижения температуры используют с обычными плафонами, а зимой со специальными фонарями и фарами.
• Доступная стоимость.

У этих ламп не так много недостатков. Неприятная особенность – довольно высокий уровень пульсации светового потока. Второй серьезный недостаток – сложность включения. Для стабильного горения и нормальной работы им просто нужен реактор, ограничивающий напряжение до необходимых для устройств пределов.

Третий недостаток заключается в зависимости параметров горения от достигнутой температуры, что косвенно влияет на давление рабочего пара в колбе.

Поэтому большинство газоразрядных устройств приобретают стандартные характеристики горения через определенный промежуток времени после зажигания. Их спектр излучения ограничен, поэтому цветопередача как высоковольтных, так и низковольтных ламп несовершенная.

Эксплуатация устройств возможна только в условиях переменного тока. Они активируются с помощью балластного дросселя. На разогрев нужно время. Из-за содержания паров ртути они не совсем безопасны.

Как работает лампочка

С конструкционными особенностями, которые имеют газоразрядные лампы, мы разобрались в предыдущем разделе. Также вскользь коснулись и того, какой принцип работы имеет это изделие. Теперь рассмотрим принцип работы более детально, чтобы понять, каким же именно образом формирует освещение подобный тип источника света.

Принцип работы лампы

Газоразрядная лампа – особые источники освещения, которые способны генерировать свет вследствие создания внутри своей колбы электрического разряда. Принцип работы такой лампы основывается на ионизации газа, который находится внутри стеклянной колбы. Принцип, по которому работает газоразрядная лампочка, предполагает, что внутри колбы под давлением закачивается определенный газ. Чаще всего для освещения домов, улиц и авто используются благородные (инертные) газы:

• неон;
• криптон;
• аргон;
• ксенон;
• смесь газов в различных пропорциях.

Ртутная модель

Очень часто для освещения домов, авто и улиц используются такие источники света, в состав которых входят дополнительные газы. Например, в состав газовой смеси может входить натрий (натриевые модели) или ртуть (ртутные модели)

Обратите внимание! Ртутные лампочки сегодня имеют большее распространение, чем натриевые. Их часто вставляют в фонари при создании уличного типа освещения. Также они применяются для подсветки домов изнутри

Также они применяются для подсветки домов изнутри.

Ртутные и натриевые модели входят в группу металлогалогенных источников света. Когда на газоразрядную лампочку подается питание, в трубке начинает генерироваться электрическое поле. Оно приводит к ионизации газа и свободных электронов. В результате этого электроны, которые вращаются на верхних уровнях атомов, начинают сталкиваться с другими электронами атомов металла (специальных добавок в газовые смеси). В результате столкновения происходит переход электронов на внешние орбитали. В конечном итоге происходит высвобождение энергии и фотонов. Таким образом и формируется свечение лампочки.

Вариант свечения лампы

Чтобы добиться различного цветового свечения, на колбу газоразрядных ламп наносят специальное люминесцентное покрытие. Им покрывают внутреннюю сторону колбы. С помощью такого покрытия происходит преобразование ультрафиолетового излучения в видимый свет.

Общие рекомендации по эксплуатации ДНаТ

Если светильник собирается самостоятельно, то перед включением желательно еще раз просмотреть соответствие монтажа и принципиальной схемы. Провода от ИЗУ до цоколя желательно использовать минимальной длины, но не более одного метра. Балласт также должен быть расположен не далее одного метра. Расположение колбы может быть любое, работоспособность от этого не страдает, но для максимизации светового потока рекомендовано горизонтальное расположение.

Существуют корпуса светильников вентилируемые и невентилируемые. Корпус желательно использовать закрытого типа для защиты от внешних факторов. Следы пальцев, пыль, насекомые на колбе могут спровоцировать взрыв. Накопившуюся пыль желательно удалять при помощи сухого безворсового материала.

Категорически запрещено вкручивать цоколь в патрон, когда схема находится под напряжением.

Обычно ДНаТ при продаже имеют защитную упаковку из картона при продаже. При установке лампы в патрон желательно не извлекать ее полностью  из картонной упаковки, а извлечь только ее цокольный элемент, закрутить, и только после этого внять с ее колбы картон. Это предотвратит попадание кожного жира на стекло. Характерным признаком касания внешнего баллона послужат темные пятна на внешних стенках. Обычна такая лампа служит недолго, они либо треснет, либо взорвется.

История развития электростатической ионизации газов

Принято считать годом рождения газоразрядных ламп 1675. Однажды ночью французский учёный Жан-Феликс Пикар заметил свечение ртутного барометра, когда переносил его из обсерватории в порт святого Майкла. Чтобы читатели представили явление, нужно учесть особенности конструкции. В ртутном барометре имеется трубка, запаянная с конца. Вдобавок наличествует чаша. Оба предмета заполнены металлической ртутью.

Для определения давления трубку резко переворачивают и опускают в чашу. Тогда ртуть под действием земного тяготения стекает вниз, образуя выше себя вакуум. В результате запаянный конец трубки остаётся полым, и протяжённость пустого пространства зависит от атмосферного давления, которое, действуя на ртуть в чаше, призвано уравновесить силу тяжести.

Барометр Пикара

При транспортировке барометра Пикар спешил и сильно растряс прибор. В результате произошла электризация стекла трением о ртуть, и статический заряд вызвал ионизацию металлических паров. Процесс сильно облегчался, благодаря созданному вакууму. Пары ртути и сегодня используются в отдельных газоразрядных источниках света. К примеру, ультрафиолетовая составляющая свечения активизирует люминофор лампы дневного света.

Пикар не смог объяснить обнаруженного явления, но немедленно доложил о произошедшем в научных кругах. Позднее изучением занялся известный швейцарский математик Иоганн Бернулли. Ему задача оказалась также не по зубам, но сей учёный муж активно практиковал опыт со свечением, дал представление французской академии наук. В 1700 году на демонстрации явление лицезрел английский механик, по совместительству учёный, Фрэнсис Хоксби. На базе Королевского научного общества Британии Хоксби принимается активно ставить опыты.

За основу решающего эксперимента Хоксби берет модель электростатического генератора Герике (1660 год). По описаниям машина представляла солидных размеров шар из серы, вращающийся на железном стержне. Трением о ладони оператора объект приобретал при вращении значительный заряд. Дальнейший ход мыслей Хоксби понятен. В инструкции Герике фигурировало предложение залить серу в стеклянный шар, потом разбить. Английский учёный пропустил указанный шаг. К сожалению, неизвестно, имели ли ранние работы (к примеру, трактат Гильберта 1600 года) представление об электризации стекла, но Хоксби выдвинул соответствующее предположение.

Модель электростатического генератора Герике

В результате экспериментальная установка содержала вместо серного шара стеклянный с каплями ртути на дне, а внутри по возможности создали вакуум. При вращении сферы на железном стержне и электризации путём трения ладонями наблюдалось свечение, чтобы читать книгу в непосредственной близости. В 1705 году английское научное общество продемонстрировало первую газоразрядную лампу. Предоставлялось верное объяснение, что к обнаруженному явлению причастны пары ртути. Потом – ход работ замер на целый век. Не находилось практического применения вновь открытому явлению.

Разновидности

Газоразрядные лампы делятся на ГРЛ низкого и высокого давления. Каждая из групп обладает своими особенностями, что влияет на выбор в конкретном случае.

Газоразрядные лампы низкого давления

К наиболее известным представителем ГРЛ низкого давления относится люминесцентная лампа. Она представляет собой трубку, покрытую изнутри люминофором. Электроды получают импульс высокого напряжения и нагреваются.

ГРЛ низкого давления

При нагревании между контактами образуется тлеющий заряд, в газовой среде колбы возникает УФ-излучение, которое, воздействуя на люминофор, вызывает свечение.

Разновидностью люминесцентных ламп (ЛЛ) являются компактные приборы, которые маркируются аббревиатурой КЛЛ и ничем кроме размеров не отличаются от предыдущей модели. Во всех устройствах имеется регулирующий элемент, встроенный в цоколь.

Виды КЛЛ

Отдельно стоит рассмотреть индукционные осветительные приборы. Они не имеют никаких электродов во внутренней части, а ионизация происходит под действием высокочастотного магнитного поля. Обычно в колбе используется смесь аргона и паров ртути, воздействующих на люминофор.

Газоразрядные лампы высокого давления

Элементы, давление внутри колбы которых превышает атмосферное, называются лампами высокого давления.

Представителями являются дуговые ртутные лампы (ДРЛ). Не так давно именно они составляли большую часть всего уличного освещения. Теперь же их стараются заменять на металлогалогеновые и натриевые источники, имеющие более высокую эффективность.

ГРЛ высокого давления

Если к прибору подключены йодиды, он имеет маркировку ДРИ. Прибор сдержит горелку из кварцевого стекла, в которой расположены электроды. В качестве функционального вещества используется смесь из аргона, ртути и йодидов некоторых металлов. Горелка находится в разреженном пространстве и позволяет создавать сильное излучение, которого хватает для освещения больших площадей. ДРИ могут иметь мощность от 250 до 3500 Вт.

Еще одним примером ГРЛ высокого давления служит дуговая натриевая трубчатая модель (ДНаТ). Она характеризуется очень высокой светоотдачей и относительно небольшим расходом энергии. Свет имеет ярко выраженный золотистый оттенок. К недостаткам прибора можно отнести долгое выключение, которое может занимать около 10 минут.

Натриевая лампа ДНаТ

Если нужно белое освещение, максимально приближенное к дневному, лучше подбирать дуговые ксеноновые устройства. Максимальная мощность может достигать показателя в 18 кВт. Вольфрамовые электроды легированы торием и способны выдерживать высокие нагрузки. Применяется сапфировое стекло, если необходимо получить на выходе УФ-излучение.

Металлогалогенные газоразрядные лампы (МГЛ) – компактные, надежные и мощные источники освещения, представляющие собой помещенную в вакуумную колбу горелку. Горелка делается из кварцевого стекла или керамики. Внутренняя часть заполняется парами ртути и галогенидами металлов. Излучение возникает при появлении плазмы между электродами во время подачи питания. Мощность приборов в некоторых случаях может достигать 3,5 кВт. Рассчитаны на 12 000 часов работы. Включение до полной мощности занимает примерно 10 минут.

Срок службы

Срок службы светильников ДНаТ довольно значительный: минимальный срок составляет 14 тысяч часов (это более 1,5 лет), максимальный — до 32 тысяч (более 3,5 лет). При этом длительность работы зависит от внешних условий (при слишком низкой температуре износ будет сильнее), напряжения в электросети и других нюансов.

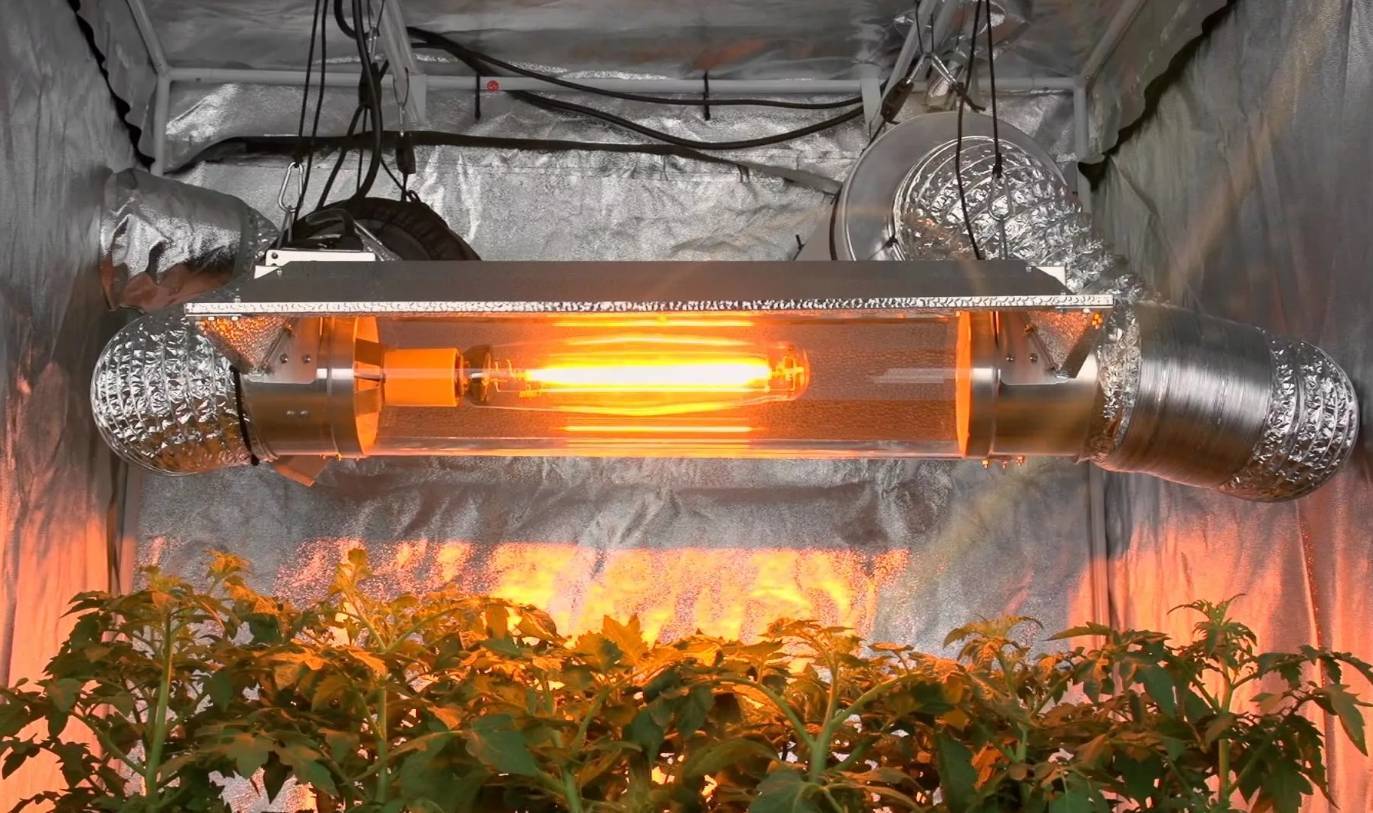

Лампочки можно использовать как дополнительное освещение для теплиц

ДНаТ — это натриевые лампы высокого давления, которые не утратили популярности. Они отличаются длительный сроком службы, невысокой стоимостью и высокой светоотдачей. Несмотря на ряд недостатков (главный — плохая передача цвета), лампы такого типа все еще используют для уличного освещения.

03.11.2020

Павел Иванов / автор статьи

Окончен институт по специальности “Государственное и муниципальное управление”, квалификация “экономист”. Интересы: чтение художественной литературы, спорт, знаток в области снижения веса и мужской красоты.

Написано статей

2

Что нужно знать об индикаторных видах ламп

Индикаторная газовая лампа – это прибор с анодом и холодным катодом в виде цилиндра, стержня или диска, изготовленного из железа, алюминия, молибдена, никеля. При включении создается тлеющий заряд, излучающий оранжевый или красный цвет. Декоративные индикаторы оснащены балластовым редуктором и подключаются к бытовой сети 220 вольт. Для оснащения сигнальных источников света колба изнутри покрывается составом, превращающим красное излучение в зеленое. Для подсветки неоновые малогабаритные лампочки монтируются вместе со светодиодными.

Индикаторные лампы широко применяются в знаках. У них один анод и до 12-и катодов в форме букв или цифр. Такой знак хорошо виден на относительно большом расстоянии.

Подобное освещение используется:

• в подсветке афиш, витрин, мостов, зданий;
• в иллюминации во время праздников;
• для подсветки вывесок и интерьеров ресторанов и ночных клубов;
• в ландшафтном дизайне.

В быту яркий пример индикаторных лампочек – елочные гирлянды и небольшие светильники. Это осветительное оборудование компактное, экономичное, служит долго.

Устройство и характеристики разрядных ламп

Все основные детали лампы заключены в стеклянную колбу. Здесь происходит разряд электрических частиц. Внутри могут находиться как пары натрия или ртути, так и какой-либо из инертных газов.

В качестве газового наполнения применяют такие варианты, как аргон, ксенон, неон, криптон. Более популярны изделия, наполненные парообразной ртутью.

Основные узлы газоразрядной лампы это: конденсатор (1), стабилизатор тока (2), транзисторы переключающие (3), устройство подавления помех (4), транзистор (5)

Конденсатор отвечает за работу без мигания. Транзистор владеет положительным температурным коэффициентом, который обеспечивает мгновенный запуск ГРЛ без мерцания. Работа внутренней конструкции начинается после того, как в газоразрядной трубке пройдет генерация электрического поля.

В процессе в газе появляются свободные электроны. Соударяясь с атомами металла, они его ионизируют. При переходе отдельных из них, появляется избыточная энергия, порождающая источники свечения — фотоны. Электрод, являющийся источником свечения, находится в центре ГРЛ. Всю систему объединяет цоколь.

Лампа может излучать разные световые оттенки, которые может видеть человек — от ультрафиолетовых до инфракрасных. Чтобы это стало возможным, внутреннюю часть колбы покрывают люминесцентным раствором.
