Газовая арматура и оборудование: разновидности + особенности выбора

Порядок обслуживания

После завершения монтажно-наладочных работ, сдачи установки АСГП в эксплуатацию должен быть издан приказ по предприятию, учреждению, организации о назначении ответственного за эксплуатацию, разработана подробная инструкция по действиям дежурного персонала в ходе контроля, управления работой газовой системы пожаротушение, в которой должно быть обращено особое внимание на обеспечение быстрой эвакуации работников из защищаемых помещений. Техническое обслуживание системы газового пожаротушения может проводиться только специализированным предприятием/организацией, обладающей лицензией МЧС на этот вид услуг

Сервис, ремонт газовой АУПТ силами работников инженерно-технических служб охраняемого объекта не только противоречит законодательству, но и чреват разнообразными неприятными последствиями, в т.ч. потому, что в составе таких установок используется оборудование под высоким рабочим давлением

Техническое обслуживание системы газового пожаротушения может проводиться только специализированным предприятием/организацией, обладающей лицензией МЧС на этот вид услуг. Сервис, ремонт газовой АУПТ силами работников инженерно-технических служб охраняемого объекта не только противоречит законодательству, но и чреват разнообразными неприятными последствиями, в т.ч. потому, что в составе таких установок используется оборудование под высоким рабочим давлением.

Договорные условия обслуживания избавляют собственника/руководство предприятия от всех текущих проблем по правильной эксплуатации АСГП, на создание которой затрачены солидные средства.

Техническое обслуживание систем газового пожаротушения согласно

“Установки пожарной автоматики. Правила технического содержания. РД 009-01-96”


Перечень работ по обслуживанию систем газового пожаротушения

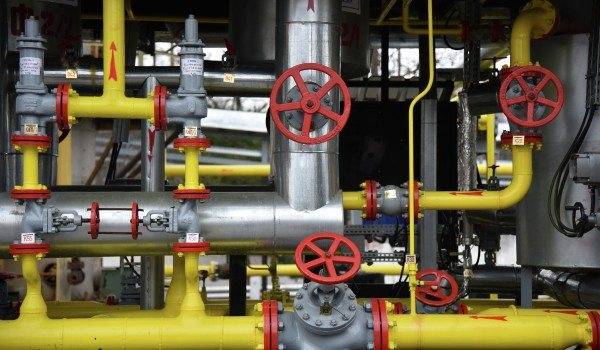

Назначение газовой арматуры и оборудования

Газовая арматура и газовое оборудование предназначаются для установки на трубопроводах применяющихся для транспортировки, снабжения и распределения голубого топлива. С помощью этих механизмов включается и отключается подача, изменение давления, количества, направления газового потока. Арматуре присущи такие основные характеристики, как номинальное давление (условное) и номинальный диаметр.

Под номинальным давлением берется max давление при температуре 20 град., при котором гарантируется длительная служба разных соединений элементов и узлов с трубопроводом. Условный проход (DN) – это характеристика, которая используется в трубопроводных сетях в качестве общего параметра соединяемых частей.


Газовый трубопровод включает в себя не только трубы, но и большое количество газовой арматуры, которая обеспечивает его надежное функционирование

Большая часть разновидностей арматуры состоит из запорного или же из дроссельного устройства. Это конструкции в виде корпуса снаружи закрытого крышкой.

Внутри корпуса перемещается затвор. В результате перемещения затвора относительно его седел меняется площадь участка, через который газ проходит. Этот процесс вызывает изменение гидравлического сопротивления.


Простая конструкция, доступная стоимость и возможность использовать газовые заслонки в большом диапазоне температур – вот основные достоинства газовых заслонок

Соприкасающиеся во время отключений частей газопровода поверхности затвора и седла носят название уплотнительных. В устройствах дроссельного типа поверхности затвора и седла, которые, в свою очередь, образуют регулируемый проход для транспортировки рабочей среды, носят название дроссельных.

Газовая арматура: виды и назначение

Вся арматура, применяемая в газовом хозяйстве, представлена тремя видами:

  • Газовая запорная арматура, которая предназначена для отключения отдельных участков газопровода;
  • Регулировочная арматура. Обеспечивает возможность регулировки интенсивности подачи газа;
  • Предохранительная арматура. Служит для защиты приборов в случае внезапных перепадов давления в газопроводе.

Типы запорной арматуры

Первым широко распространенным типом является газовая запорная арматура в виде дисковых задвижек, которые, в свою очередь, представлены двумя видами.

К первому виду относятся задвижки с выдвигающимся шпинделем. Они состоят из стального или чугунного корпуса, в котором находится шпиндель, движение которого обеспечивается маховиком и гайкой. На шпинделе закреплены два диска с клином между ними. При повороте маховика шпиндель опускается вниз, клин раздвигает диски, которые запирают канал, прерывая, тем самым, поступление газа. При повороте в обратную сторону канал открывается. Герметичность этого устройства обеспечивается наличием сальника, заполненного набивкой из специального уплотняющего материала.

Второй вид – задвижка, снабженная закрытым шпинделем. Особенность ее конструкции заключается в том, что шпиндель закреплен специальным выступом на крышке, который препятствует его вертикальному движению. При этом он проходит через отверстие в верхнем клине, который перемещается вдоль оси при вращении шпинделя. Внизу корпуса размещен второй клин в комплексе с дисками. При вращении шпинделя клинья опускаются, и когда нижний достигает дна, верхний клин продолжает скользить по скошенной поверхности нижнего, раздвигая диски.

Второй тип запорной арматуры – краны, имеют более простую конструкцию, и предназначены не только для запирания, но и для регуляции подачи газа.

Существует много видов газовых кранов, которые различаются:

  • Способом соединения с трубопроводом (муфтовые, фланцевые);
  • Материалом, применяемым при их изготовлении. Краны могут быть выполнены из чугуна, латуни, бронзы;
  • Различаются они также способом герметизации (сальниковые, натяжные).

Наиболее распространенный вид – пробочные краны, они имеют в своей конструкции конический элемент (пробку) размещенную в их корпусе и шток с маховиком. Для герметизации служит сальник с изоляционным материалом, который уплотняется прижатием крышки сальника.

Конический запирающий элемент (пробка) имеет отверстие. Когда пробка поворачивается, то ее отверстие совмещается с отверстием в корпусе, и открывается путь газу. При вращении в противоположную сторону происходит запирание канала.

В кранах второго вида уплотнение достигается с помощью уплотнительного кольца и крышки с резьбой. Когда крышка навертывается на корпус, прокладка, размещенная между кольцом и шайбой, сжимается, и не дает выходить газу.

Все это разнообразие газовой запорной арматуры позволяет выбрать устройство, пригодное в любых конкретных условиях.

Условные обозначения материалов корпуса арматуры

Материал корпуса Обозначение

материала

Материал корпуса Обозначение

материала

Сталь углеродистая с Латунь и бронза б
Сталь кислотостойкая и нержавеющаянж Винипласт вп
Чугун серый ч Сталь легированная лс
Чугун ковкий кч Алюминий а

На третьем — порядковый номер изделия. На четвертом — условное обозначение материала уплотнительных колец: б — бронза или латунь; нж — нержавеющая сталь; р — резина; э — эбонит; бт — баббит; бк — в корпусе и на затворе нет специальных уплотнительных колец.

Например, обозначение крана ПбЮбк расшифровывается так:

11 — вид арматуры (кран), б — материал корпуса (латунь), 10 — порядковый номер изделия, бк — тип уплотнения (без колец).

Большинство видов арматуры состоит из запорного или дроссельного устройства. Эти устройства представляют собой закрытый крышкой корпус, внутри которого перемещается затвор.

Перемещение затвора внутри корпуса относительно его седел изменяет площадь отверстия для прохода газа, что сопровождается изменением гидравлического сопротивления.

В запорных устройствах поверхности затвора и седла, соприкасающиеся во время отключения частей газопровода, называют уплотнительными. В дроссельных устройствах поверхности затвора и седла, образующие регулируемый проход для газа, называют дроссельными.

Виды запорной арматуры

Существуют различные виды запорной арматуры:

1. Запорные краны присутствуют на всех трубопроводах. Соединяются с трубой фланцевым или муфтовым соединением. С учетом рабочей среды краны подразделяются на шаровые и пробковые.

Сальниковые муфтовые – краны-пробки с резиновым или пеньковым сальником внутри, отлитые из чугуна для использования в водных и нефтяных трубопроводах. Температура транспортируемого вещества не должна превышать 100 градусов. Кран можно устанавливать в любом положении.

Пробковые муфтовые – чугунные для газовых трубопроводов. Максимальный порог температуры – 50 градусов. Также неприхотливы к установке.

Фланцевые шаровые краны – производятся в стальном (диапазон температур 30-70 градусов) и чугунном, выдерживающем 100-градусную нагрузку, варианте.

2. Запорная заслонка выполнена в виде диска, вращающегося вокруг своей оси, расположенной перпендикулярно или под определенным углом по направлению движения вещества. В основном монтируются на трубопроводы большого диаметра с небольшим давлением рабочей среды. Устанавливаются гидроприводным или электроприводным способом, а также вручную врезаются в трубопровод при помощи сварки или фланцевым соединением. Корпус изготавливается из чугуна, а диск из стали. Подходят для использования в кислотных и щелочных средах и не требуют технического обслуживания.

3. Трубопроводные задвижки периодически перекрывают поток рабочей среды. При оснащении их электроприводом появляется возможность осуществлять управление дистанционно. Изготавливаются из чугуна, стали, нержавейки или сплавов цветных металлов. Выбор материала, из которого будет изготовлено устройство запорной арматуры, зависит от того, щелочная или кислая среда будет транспортироваться по трубопроводу.

4. Запорный вентиль предназначается для полного перекрытия потока. С его помощью невозможно осуществить регулирование рабочего давления. Вентиль должен быть всегда полностью открыт или закрыт. Золотник и шпиндель, составляющие систему, перекрывают поток параллельно его направлению для предотвращения гидроударов. Вентили для систем с высоким давлением приваривают к толстостенным трубам. Также возможно соединение фланцевыми патрубками и муфтами. Последнее распространено в трубопроводах для транспортировки воды, воздуха или пара температурой не выше 50 градусов с обязательным уплотнением чугуна кожаным, резиновым или паронитовым кольцом.

Детали, изготовленные из латуни, немного весят и работают при высоких показателях сжатия, обеспечивая 100% перекрытие.

Герметизация в таких системах может обеспечиваться:

  • сильфоном;
  • диафрагмой;
  • сальником.

Типы запорной арматуры включают в себя также те специальные вентили, задвижки и заслонки которые эксплуатируются на трубопроводах, по которым движутся агрессивные вещества. Для таких изделий чаще всего используют устойчивую к кислоте и щелочи латунь.

Детали из сильфона применяют при необходимости обеспечения герметичности соединения, выдерживания высоких температур и предотвращения возможной утечки.

Антикоррозийные свойства также крайне важны для арматуры, используемой в агрессивных средах, поэтому зачастую допускается применение фланцевых, фарфоровых и диафрагмовых вентилей с резиновым покрытием.

Газовая запорная арматура

Газовая запорная арматура – неотъемлемая часть в газотранспортной системе, функция которой – включение или отключение газа, изменение направления его потока, управление давлением или количеством проходящего продукта.

К арматуре, которая будет использоваться в газопроводах, предъявляется требование к герметическому отключению существующих участков в газовых трубопроводах. Поэтому краны, задвижки, обратные клапаны и вентили должны пройти сертификацию и быть изготовлены из высококачественных материалов, ведь от их надежности зависит, не произойдет ли сбой в работе, который приведет к загрязнениям атмосферы или взрыву газа.

Немецкие полипропиленовые трубы

Безусловным лидером среди высококачественной трубной продукции заслуженно считаются изделия от немецких компаний-производителей.

Для монтажа водоснабжающих и отопительных конструкций используют трубы Wefatherm. Их преимущества заключаются в наличии идеально гладкой внутренней поверхности, что позволяет по-максимуму сохранять первоначальное давление в трубопроводе. Имеется возможность скомбинировать разные виды труб, поскольку компания выпускает широкий ассортимент соединительной арматуры.

Производитель Akwatherm занимает одно из лидирующих мест в выпуске полимерной продукции для систем теплого пола, пожаротушения, кондиционирования, водо — и теплоснабжения.

Если требуется приобрести надежные изделия для обустройства отопительных конструкций или магистралей подачи горячей воды под давлением до 20 bar специалисты советуют обращать внимание на немецкие полипропиленовые трубы Faser. В торговую сеть они поступают зеленого цвета диаметром 16 –250 миллиметров и белого цвета сечением 20-40 миллиметров

При выборе трубной продукции нужно приобретать изделия той линейки, которая подойдет для прокладки конкретного вида трубопровода. К примеру, если требуется обустроить систему, подающую горячую воду, использовать следует трубы, которые предназначены именно для таких магистралей и тогда в процессе эксплуатации не будет никаких серьезных проблем.

Конденсатосборники

а — высокого давления; б — низкого давления; 1 — кожух; 2 — внутренняя трубка; 3 — контакт; 4 — контргайка; 5 — кран; 6 — ковер; 7 — пробка; 8 — подушка под ковер железобетонная; 9 — электрод заземления; 10 — корпус конденсатосборника; 11 — газопровод; 12 — прокладка; 13 — муфта; 14 — стояк

В зависимости от влажности транспортируемого газа конденсатосборники могут быть большей емкости — для влажного газа и меньшей — для сухого газа. В зависимости от величины давления газа их разделяют на конденсатосборники низкого, среднего и высокого давлений.

Конденсатосборник низкого давления представляет собой емкость, снабженную дюймовой трубкой, которая выведена под ковер и заканчивается муфтой и пробкой. Через трубку удаляют конденсат, продувают газопровод и замеряют давление газа.

Конденсатосборники среднего и высокого давлений по конструкции несколько отличаются от конденсатосборников низкого давления. В них имеется дополнительная защитная трубка, а также кран на внутреннем стояке. Отверстие в верхней части стояка служит для выравнивания давления газа в стояке и футляре. Если бы отверстия не было, то конденсат под давлением газа постоянно заполнял бы стояк. При пониженных температурах возможны замерзание конденсата и разрыв стояков.

Под действием давления газа происходит автоматическая откачка конденсата. При закрытом кране газ оказывает противодействие на конденсат, который под действием своей массы опускается вниз. При открывании крана противодействие прекращается и конденсат выходит на поверхность.

Запорная арматура.

К запорной арматуре относят различные устройства, предназначенные для герметичного отключения отдельных участков газопровода. Они должны обеспечивать герметичность отключения, быстроту открытия и закрытия, удобство в обслуживании и малое гидравлическое сопротивление.

В качестве запорной арматуры на газопроводах применяют задвижки, краны, вентили.

Наиболее распространенный вид запорной арматуры — задвижки (рисунок ниже), в которых поток газа или полное его прекращение регулируют изменением положения затвора вдоль уплотняющих поверхностей. Это достигается вращением маховика. Шпиндель может быть выдвижным или невыдвижным. Невыдвижной шпиндель при вращении маховика перемещается вокруг своей оси вместе с маховиком. В зависимости от того, в какую сторону вращается маховик, нарезная втулка затвора перемещается по резьбе на нижней части шпинделя вниз или вверх и соответственно опускает или поднимает затвор задвижки. Задвижки с выдвижным шпинделем обеспечивают перемещение шпинделя и связанного с ним затвора путем вращения резьбовой втулки, закрепленной в центре маховика.

Для газопроводов давлением до 0,6 МПа используют задвижки из серого чугуна, а для газопроводов давлением более 0,6 МПа — из стали.

Затворы задвижек могут быть параллельными и клиновыми. У параллельных затворов уплотнительные поверхности расположены параллельно, между ними находится распорный клин.

Классификация арматуры для газопроводов

Все существующие разновидности газовой арматуры, в зависимости от ее назначения, можно разделить на:

  • запорную. Арматура, применяющаяся для периодических отключений отдельных участков газопровода, приборов, аппаратуры. К этому виду относятся газовые краны, вентили задвижки;
  • предохранительную. Служащую для предупреждения риска повышения давления газа больше установленных норм. К этой разновидности арматуры относится сбросной предохранительный клапан;
  • регулирующую. Предназначенную для изменения и поддержания в заданных пределах давления. Это заслонки, шибера и пр.;
  • обратного действия. Для предотвращения изменения направления движения газа;
  • аварийную и отсечную. Для быстрого автопрекращения движения газа по направлению к аварийному участку в случае нарушения заданного режима. К этой разновидности относится запорно-предохранительный клапан;
  • конденсатоотводящую. Ту, которая удаляет в автоматическом режиме конденсат, накапливающийся в конденсато-сборниках и на нижних участках трубопроводных сетей;
  • контрольную. Определяет давление проходимой массы, температуру и пр.

По способу управления арматура может быть двух типов: управляемая и автоматическая. Первая приводится в действие ручными манипуляциями или при помощи привода: пневматического, гидравлического, электромагнитного, электрического.

Процесс управления вручную отличается приложением больших усилий и потерей времени. Гораздо чаще устанавливается привод и сохраняется возможность аварийного управления на случай возникновения аварий. А вторая действует при помощи устройств автосрабатывания.

Фланцевое соединение газопроводов используется на переходах с подводного или подземного участка на наземный. Такой тип соединений помогает в борьбе с электрохимической коррозией

По способу подсоединения оборудование и любая арматура для систем газоснабжения бывают:

  • фланцевые – применяющиеся для арматуры с проходом для среды больше 50 мм. Присоединение к трубам осуществляется посредством свинчивания фланцев. Основное преимущество такого соединения – возможность многократных переустановок, большая прочность и надежность. Также можно отметить универсальную применяемость. В качестве недостатка выделяют только большую массу и крупные габариты таких деталей;
  • муфтовые – используются для присоединения оборудования имеющего проход 65 мм и меньше. Подсоединение производится при помощи муфт с резьбой расположенной изнутри. Недостаток муфтовых соединений в том, что резьба постепенно стирается;
  • цапковые с нарезанной наружной резьбой. Одно устройство ввинчивается при помощи резьбы в другое устройство;
  • сварочные – это редко применяющиеся на сегодняшний день неразборные соединения. Плюсы этого способа – надежная герметичность и сведение к минимуму обслуживающих мероприятий. К недостаткам можно отнести возникающую при необходимости ремонта сложность демонтажа соединения, когда участок газопровода просто срезается;
  • ниппельные – присоединение арматуры производится при помощи ниппеля;
  • стяжные – патрубки соединяются с фланцами труб шпильками с гайками, которые располагаются вдоль арматуры;
  • штуцерные – присоединение арматуры производится при помощи штуцера, накидной гайки и уплотнительных колец. Это надежный метод соединения с возможностью демонтажа.

Кроме перечисленных выше, существуют и другие способы соединения газовой арматуры, но используются они, не так часто.

Фильтр газовый фланцевый необходим для очистки газовой среды от пыли и примесей, благодаря чему повышается срок эксплуатации и надежность функционирования газовых приборов

Также не стоит забывать, что от качества выполненного соединения будет зависеть функциональность трубопровода и надежность всей газораспределительной системы.

Запорная арматура.

К запорной арматуре относят различные устройства, предназначенные для герметичного отключения отдельных участков газопровода. Они должны обеспечивать герметичность отключения, быстроту открытия и закрытия, удобство в обслуживании и малое гидравлическое сопротивление.

В качестве запорной арматуры на газопроводах применяют задвижки, краны, вентили.

Наиболее распространенный вид запорной арматуры — задвижки (рисунок ниже), в которых поток газа или полное его прекращение регулируют изменением положения затвора вдоль уплотняющих поверхностей. Это достигается вращением маховика. Шпиндель может быть выдвижным или невыдвижным. Невыдвижной шпиндель при вращении маховика перемещается вокруг своей оси вместе с маховиком. В зависимости от того, в какую сторону вращается маховик, нарезная втулка затвора перемещается по резьбе на нижней части шпинделя вниз или вверх и соответственно опускает или поднимает затвор задвижки. Задвижки с выдвижным шпинделем обеспечивают перемещение шпинделя и связанного с ним затвора путем вращения резьбовой втулки, закрепленной в центре маховика.

Для газопроводов давлением до 0,6 МПа используют задвижки из серого чугуна, а для газопроводов давлением более 0,6 МПа — из стали.

Затворы задвижек могут быть параллельными и клиновыми. У параллельных затворов уплотнительные поверхности расположены параллельно, между ними находится распорный клин.

Разновидности газовых конвекторов

Сегодня на рынке можно найти разнообразные конструкции конвекторов, работающих на магистральном газе, различающихся между собой:

  1. По виду материала: стальные и чугунные.
  2. По типу установки: настенный, напольный, потолочный.Последние применяются для обогрева больших производственных и торговых объектов.
  3. По мощности: малой, средней и большой. Такие устройства эффективно функционируют исключительно в отдельных комнатах. Нагрузка подбирается из соотношения 1.0 кВт на 10.0 м2. Нетрудно посчитать, что для 80 м2 необходимо выбрать устройство мощностью 8 кВт.
  4. По типу камеры сгорания: открытые и закрытые, которые отличаются по системе дымоходов. Для устройств первого вида удаление выхлопных газов осуществляется через стационарную дымовую трубу, обустроенную, по печному принципу в межстеновом пространстве, что требует дополнительных средств на установку. Модели второго варианта проще в монтаже. Отработанный воздух удаляется в атмосферу через коаксиальную трубу.

Назначение газовой арматуры и оборудования

Газовая арматура и газовое оборудование предназначаются для установки на трубопроводах применяющихся для транспортировки, снабжения и распределения голубого топлива. С помощью этих механизмов включается и отключается подача, изменение давления, количества, направления газового потока. Арматуре присущи такие основные характеристики, как номинальное давление (условное) и номинальный диаметр.

Под номинальным давлением берется max давление при температуре 20 град., при котором гарантируется длительная служба разных соединений элементов и узлов с трубопроводом. Условный проход (DN) – это характеристика, которая используется в трубопроводных сетях в качестве общего параметра соединяемых частей.

Большая часть разновидностей арматуры состоит из запорного или же из дроссельного устройства. Это конструкции в виде корпуса снаружи закрытого крышкой.

Внутри корпуса перемещается затвор. В результате перемещения затвора относительно его седел меняется площадь участка, через который газ проходит. Этот процесс вызывает изменение гидравлического сопротивления.

Соприкасающиеся во время отключений частей газопровода поверхности затвора и седла носят название уплотнительных. В устройствах дроссельного типа поверхности затвора и седла, которые, в свою очередь, образуют регулируемый проход для транспортировки рабочей среды, носят название дроссельных.

Виды отопительного оборудования на газе

Газовое отопительное оборудование обладает многими преимуществами:

  • быстрый нагрев системы;
  • высокий КПД= 80-98%;
  • нет потребности в постоянном наличии топливных запасов;
  • независимость от электроэнергии;
  • отопительный процесс максимально автоматизирован;
  • выделяет минимум вредных веществ;
  • невысокая стоимость топлива.

Различают 3 вида газового оборудования для отопления частного дома:

  • газовые котлы;
  • конвекторы;
  • инфракрасные газовые излучатели.

Последний вид в основном применяют для обогрева помещений большой площади. А первые два подходят для отопления дома или квартиры.

Инфракрасные излучатели

Инфракрасное оборудование размещают под потолком. Излучатели представляют собой кожух, имеющий направленный на пол рефлектор с насадкой из керамики в виде плоских плит с отверстиями. Между насадкой и кожухом есть пространство, в которое подается топливная смесь, разогревающая плитки до высокой температуры. Затем процесс горения осуществляется уже на керамическом элементе, благодаря этому от него тепло поступает в помещение. Существенным преимуществом инфракрасного газового излучателя является малое количество продуктов сгорания, которые быстро выходят в вентиляционную систему.

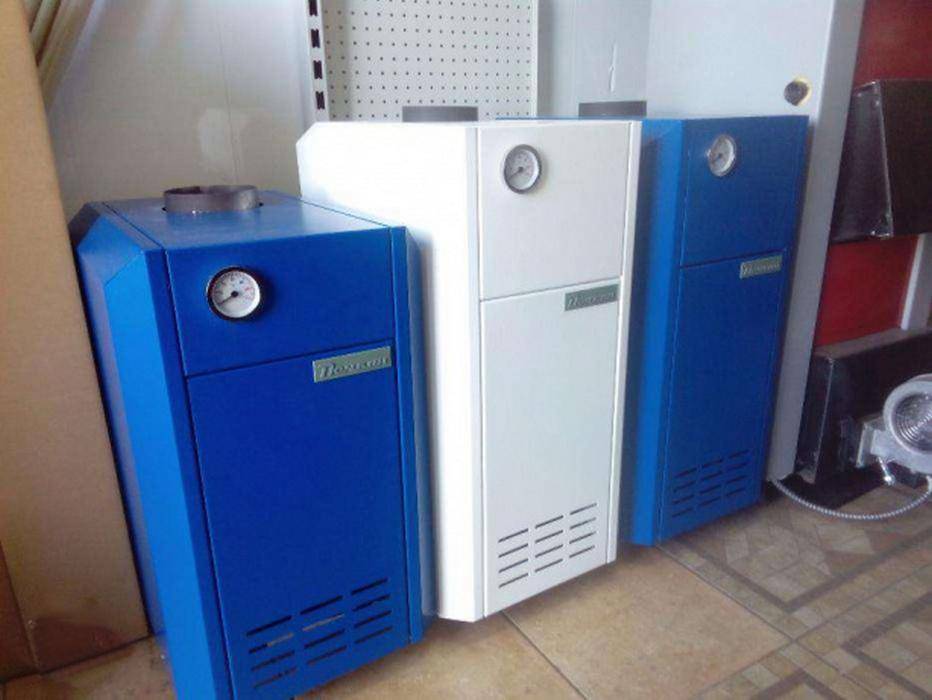

Газовые котлы

Самым оптимальным оборудованием для отопления дома считается газовый котел. Его выбирают по мощности в соответствии с площадью жилья, а также уровня его утепленности. Для обогрева частного дома обычно хватает агрегата производительностью до 60 кВт. Также можно подобрать прибор, который будет не только отапливать помещение, а и производить горячую воду для бытовых нужд.

На рынке имеются газовые котлы для размещения на стене или на полу

Но нужно обратить внимание, что напольные варианты мощнее, чем настенные. Выбор газовых агрегатов огромен, они отличаются по типу камеры сгорания, материалу теплообменника, виду газовой горелки, наличию различных современных функций и т.д

Большинство газовых котлов способны работать как на магистральном, так и на сжиженном топливе.

Конвекторы

Преимуществами газового конвектора являются компактные размеры и простота установки. Но его настройка должна производиться специалистами. Современные конвекторы хорошо вписываются в любой интерьер и отличаются безопасностью. Их срок службы зависит от материала, из которого они изготовлены и варьируется от 17 до 45 лет.

Конвекторы работают и от природного, и от баллонного газа.
