Как и чем проводится гидроизоляция канализационных колодцев

Делаем внутреннюю гидроизоляцию своими руками ↑

Для гидроизоляции канализационных колодцев в мокрых грунтах применяют пластик: на бетонный или металлический резервуар надевают трубу, изготовленную из полиэтилена или старой ненужной бочки. Иногда емкость ставят внутрь бетонного септика и в нее выводят канализационную трубу.

Такой способ влагозащиты довольно эффективен, т.к. полимерные изделия абсолютно герметичны и не боятся воздействий агрессивных сред. Однако гораздо надежнее сразу установить пластиковую емкость в качестве септика. На участках, где высоко расположены грунтовые воды, лучше так и поступить.

Самые популярные гидроизоляционные материалы для бетонных очистных сооружений – проникающие, полимерцементные и битумные составы. Они хорошо защищают конструкции от воды и просты в нанесении. Рассмотрим, как сделать внутреннюю гидроизоляцию канализационных колодцев с использованием этих материалов.

Материалы системы «Пенетрон»

Способ #1: проникающие составы ↑

Проникающие материалы универсальны. Бетон, пропитанный такими составами, становится крепче и долговечнее, т.к. меняется его структура. Материалы связываются на молекулярном уровне: гидроизолятор проникает в бетон и под воздействием воды кристаллизируется, закупоривая поры и микротрещины. Поверхность приобретает гидрофобные свойства.

Для гидроизоляции бетонных канализационных колодцев отлично подходят материалы системы «Пенетрон». Это несколько составов, предназначенных для пропитки поверхностей, заделывания швов и стыков, трещин. Способ применения каждого из материалов подробно описан производителем на упаковке. Для гидроизоляции не требуется сложное оборудование или дорогостоящие инструменты, достаточно кистей, валиков, мастерков.

Схема: сфера применения «Пенетрона» и «Пенекрита»

Порядок работ:

• После подготовки поверхностей обрабатывают швы и стыки. В идеале это нужно делать еще на этапе монтажа бетонных колец, устанавливая уплотнители.

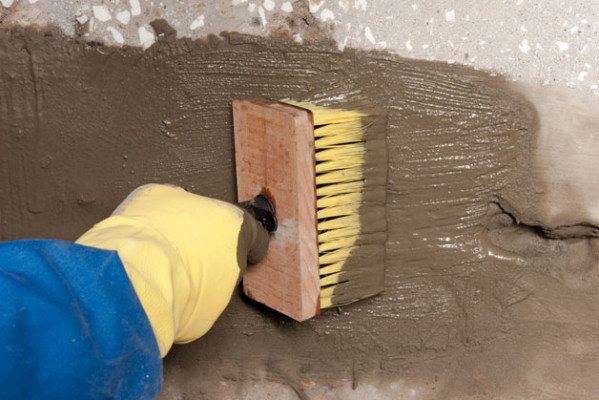

• Проникающие материалы наносят на поверхность бетона кистью или валиком в два слоя. Если смесь сухая, ее подготавливают в соответствии с рекомендациями производителя.
• Время на полное высыхание – 3 суток. В течение этого срока покрытие следует регулярно увлажнять.

Гидроизоляция швов «Пенекритом»

Способ #2: битумные материалы ↑

Внутреннюю поверхность бетонных резервуаров нередко покрывают горячим битумом. После высыхания он образует плотный водоотталкивающий слой на поверхности. Однако готовое покрытие недостаточно эластично, поэтому трескается через несколько лет. Могут появиться протечки.

Более практичный вариант – использование битумной мастики, в состав которой изначально входят добавки для улучшения эксплуатационных характеристик составов. Мастики хорошо сцепляются с основаниями, лучше переносят морозы, дольше служат. Дополнительный плюс – они не требуют нагревания, что упрощает работу.

Подготовка битума

Способ нанесения битумной мастики:

• Поверхности очищают, подготавливают, швы и трещины заделывают.
• Бетон обрабатывают праймером, оставляют для высыхания на 24 часа.
• Мастику наносят с помощью удобной кисти или мастерка. Если состав слишком густой, его разбавляют бензином или растворителем.
• Для качественной гидроизоляции потребуется 2-3 слоя. Время высыхания каждого слоя – сутки.

Битумная мастика для гидроизоляции

Способ #3: полимерцементная изоляция ↑

Цементные и полимерцементные материалы – достойная альтернатива битумным. Они не выделяют вредных веществ, хорошо сопротивляются воздействию агрессивных химических веществ, отличаются долгим сроком эксплуатации.

Защитные покрытия, выполненные с помощью таких материалов, служат столько же, сколько и сама строительная конструкция. Составы подходят для гидроизоляции канализационных колодцев в мокрых грунтах.

Цементная изоляция

Способ нанесения цементных и полимерцементных материалов:

• Поверхность подготавливают: очищают, обеспыливают, немного увлажняют.
• Материал наносят в два слоя, без промежутков. Второй слой наносят, когда предыдущий только начинает схватываться, и в направлении, противоположном ему.
• Общая толщина покрытия должна составлять 20-25 мм.
• В местах ввода труб материал защищают армирующей сеткой.
• Время полного высыхания каждого конкретного продукта указано на упаковке.

Гидроизоляция бетона

Виды герметизации

Существуют и другие методы герметизации таких конструкций. Например, инъекционная и полимерная герметизация. Однако из-за сложности выполнения и дороговизны они не нашли широкого применения.

Способы гидроизоляции колодцев после их монтажа

1. Бетонная, цементная изоляция . Герметизация швов может выполняться бетонными смесями, в состав которых входит стекло. Также применяется цемент с сочетании с жидкими гвоздями.
2. Проникающая гидроизоляция . Она считается одной из самых эффективных. Если нанести такой состав изнутри и снаружи кольца или дна колодца, то раствор пропитает бетон на всю толщину. Кристаллизуясь, он заполнит имеющиеся пустоты и трещины. Это увеличивает срок службы колодца, предотвращается его разрушение. Такой же вид изоляции существует и для швов. Но нанесение его на внешнюю сторону смонтированной конструкции требует увеличенного диаметра котлована колодца. К минусам этого способа обработки можно отнести относительную дороговизну и трудоемкость.
3. Битумная изоляция . Это классический, недорогой вид изоляции для бетонного кольца и швов между ними. Но в чистом виде битум подвержен растрескиванию, неустойчив к низким температурам. Поэтому производители такой мастики используют добавки, повышающие их морозоустойчивость и адгезию (сцепляемость с поверхностью). Наносится такая мастика на бетон холодным способом. При необходимости она разжижается соляркой. Преимущества этого метода: дешевизна и простота выполнения.

1. Полимерцементные смеси . Гидроизоляция септика из бетонных колец полимерцементными смесями (например, цементно-обмазочными) дешевле применения битумных материалов. Срок службы у них также больше. Наносится эта гидроизоляция септика кистью на кольца в два слоя методом «мокрое на мокрое», т.е. нанесение второго слоя не требует высыхания первого.

К популярным маркам гидроизоляции относят: «Пенетрон», «Пенекрит», «Лахта», «Гидротекс», «Бастион РБ 1», «Текмадрай», «Гидростоп», «Аквастоп». Работы по изоляции проводятся согласно прилагаемых к ним инструкций.

Бытующее мнение о ненужности гидроизоляции бетонных септиков может быть легко опровергнуто ближайшей весной. Поэтому не стоит полагаться на случай. Проведите изоляционные работы правильно, и вам не придется переделывать колодец в ближайшее время.

Гидроизоляция колодца – один из самых сложных видов работ по устройству гидроизоляции. Без качественной гидроизоляции бетонных колец сооружения из них малопригодны на роль источника питьевой воды. Специальные требования, предъявляемые к септикам и питьевым колодцам, позволяют использовать лишь ограниченный ассортимент материалов, которые не представляют опасности для человека и окружающей среды. В данной статье рассматривается гидроизоляция колодца из бетонных колец.

Колодец – непременный атрибут загородного, сельского, дачного участка. По своему назначению колодцы бывают трех типов:

• 1. Колодцы для получения питьевой воды. Со временем стенки колодца постепенно теряют гидроизоляционные свойства и в чистую воду попадают частицы почвы и глины, продукты сельскохозяйственной и иной деятельности, грунтовые соли и многое другое. Вот почему для колодцев данного типа необходима очень качественная внешняя гидроизоляция.
• 2. Канализационный колодец или септик. В этом случае гидрозащита должна работать по другому – препятствовать загрязнению окружающего колодец грунт.
• 3. Технологический (сухой) колодец для обслуживания системы водоснабжения и водоотведения. Можно сказать, что это своего рода технические помещения, в которых располагаются различные системы, например, водоснабжения. В таких колодцах влаги быть не должно и качественная гидроизоляция должна быть как внутри так и снаружи.

Каждый из трех видов колодцев должен иметь полностью герметичные стенки, чтобы внешняя влага их верхних почвенных слоев не попадала внутрь, или наоборот – из септика не просачивались загрязненные воды в грунт. Для этого обязательно надо выполнить такие мероприятия как гидроизоляция колодца, особенно, если он построен из бетонных колец. Дело в том, что в зависимости от количества колец, в колодце будет столько же круговых швов, через которые и будет происходить водообмен.

Рисунок №1. Питьевой колодец

Гидроизоляция для питьевого колодца исключает самые эффективные материалы, например, битумно-полимерные мастики, так как они придают воде неприятный привкус и потенциально опасны для здоровья.

Если на Вашем участке планируется расположить и септик, и питьевой колодец, то учтите, что расстояние от колодца до септика должно быть минимум 15 метров. Самое главное, чтобы септик располагался ниже колодца по рельефу местности.

Материалы для гидроизоляции колодцев изнутри и снаружи

Чтобы обеспечить колодцу надежную гидроизоляцию, следует защитить бетонные кольца изнутри и снаружи, комбинируя несколько материалов. Внешняя защита поможет от влияния грунтовых вод, предотвратит попадание стоков в почву. Внутренняя убережет бетон от химических веществ, сколов, паразитов, грибка.

• Один из самых старинных способов гидроизоляции колодца снаружи — глиняный замок. Вокруг септика роют яму, в которую засыпают глину. Между септиком и бетонным резервуаром должно оставаться расстояние в несколько десятков сантиметров для прохождения глины. Монтаж такого вида влагозащиты проводят поэтапно. Рекомендуем сочетать ее с проникающей гидроизоляцией.
• Для внутренней и внешней защиты подойдут проникающие смеси. Они проходят в поры бетона, выталкивают скопившуюся влагу изнутри, заполняют микротрещины, образуя на поверхности непроницаемый слой. Такие составы подходят для гидроизоляции швов колодца, укрепляют и увеличивают прочность бетонных конструкций на 30 %. К недостаткам этого способа относят его трудоемкость. Наносить состав нужно кистью, это может занять много времени.
• По-прежнему в строительстве используют битум. Им обрабатывают наружную поверхность септика. Но от перепадов температур битумное покрытие трескается, не может обеспечить устойчивую защиту. Чтобы продлить срок службы, вещество смешивают с полимерами.
• Полимерцементные составы помогают создать водонепроницаемый барьер изнутри и снаружи резервуара. Такой способ используют в качестве связующего между бетоном и основной влагозащитой. Для этих целей подойдут «Химтраст Праймер-ПМ (1К)», «Химтраст Праймер-НП (2К)». Ими обрабатывают бетонные поверхности перед нанесением защитных покрытий на основе полиуретанов.

• Штукатуркой также защищают стены колодца. Обычно наносят несколько слоев под давлением. Однако в составе смеси должен быть цемент или полимеры, чтобы сделать слой прочнее.
• Для гидроизоляции колодца снаружи часто используют трубы из пластика, ПВХ. Их надевают на бетонные кольца. Другой способ — прорезиненные гибкие мембраны из ПВХ, которые прикрепляют поверх резервуара. Они хорошо проявляют себя на плоских поверхностях, но не всегда справляются с округлыми формами. Их легко повредить при механических нагрузках.

Способы гидроизоляции канализационных колодцев

Гидроизоляцию канализационных колодцев проводят изнутри и снаружи

Существует две основные технологии, которые друг от друга отличаются разновидностями стыковки железобетонных колец. Последние производители выпускают двух видов:

• с плоскими торцами;
• торцы с фасками в виде соединительного замка.

Проще всего проводить герметизацию бетонных колец второго типа. Они соединяются между собой замком. Верхняя часть колец представляет собой фаску внутреннюю, нижняя часть фаску внешнюю. При соединении двух колец фаски входят друг в друга, образуя герметичный стык. Между элементами замкового соединения дополнительно укладывают материал, который при сжатии под весом верхнего кольца сплющивается, заполняя собой все пространство стыка.

В качестве герметизирующего материала используют пеньку или другие волокна, обработанные техническим маслом. Все чаще примеряют резиновый жгут или вспененный полимер в виде цилиндра небольшого диаметра. Железобетонные кольца с плоским торцом герметизируют по-другому. Стыки необходимо замазать как с внешней, так и с внутренней стороны.

Материалы для герметизации стыков

Рынок предлагает большое количество материалов, с помощью которых можно обработать стыки бетонных колец для канализации. Они отличаются друг от друга составом и способом нанесения.

Раньше стыки замазывали цементно-песчаной смесью, затворенной водой. Служила такая замазка недолго, особенно с внутренней стороны колодца, потому что раствор подвергался активному давлению со стороны канализационных стоков. Поэтому в него добавляли небольшое количество жидкого стекла.

Такой раствор быстро засыхает, поэтому рекомендуется предварительно подготовить стык. Объем готовой смеси должен соответствовать скорости проводимых операций. Необходимо такое количество, которое можно использовать в течение 10-15 минут. Наносится материал обычным шпателем.

Второй вид материала, который используется для заделки стыков, — гидропломбы. Это саморасширяющиеся смеси, которые при затвердевании образуют прочное вещество. Оно долгое время не будет растрескиваться. На рынке гидропломбы представлены большим ассортиментом от разных производителей. Самые популярные – ГидроСтоп, Пенеплаг, Ватерплаг и прочие.

К преимуществам гидравлических пломб можно добавить:

• устойчивость к перепадам температуры;
• нейтральность к кислотам, солям и щелочам;
• долгий срок эксплуатации.

Недостаток один – высокая цена. Но даже это не останавливает владельцев автономных канализационных сетей, использующих сборные колодцы из железобетонных колец. Высокое качество конечного результата в данном случае оправдывает расходы на сооружение.

Гидроизоляция колодцев снаружи

Цель подобной гидроизоляции – свести к минимуму или полностью предотвратить воздействие грунтовых вод на стенки колодца.

Самое разумное решение – проводить такую работу еще на этапе строительства колодца. Если это делается позже, потребуется большой объем земляных работ для того, чтобы добраться до стенок. Однако в случаях сильной внешней эрозии, когда дешевле будет отремонтировать ветхий колодец, нежели выкапывать новый.

Какие материалы потребуются

• В большинстве случаев для наружной гидроизоляции используют рулонные материалы на основе битума (рубероид) и специальные мастики для них.
• Цементный раствор для ремонта повреждений покрытия и обустройства отмостки вокруг колодца.
• Чтобы создать надежный «замок» от атмосферных осадков, необходимо создать запас чистой глины и крупнозернистого песка или песчано-гравийной смеси.
• Альтернатива рубероиду (см. способ 2): материалы для проникающей гидроизоляции.
• Третий вариант – водонепроницаемый расширяющий или безусадочный цемент для торкретирования. В этом случае потребуется цемент-пушка.

Как проводятся работы по гидроизоляции колодца снаружи

• Если колодец действующий, освобождаются его внешние стенки на максимально возможную глубину, как минимум, 3 – 4 метра.
• Рыхлый бетон удаляется отбойным молотком.
• Внешняя поверхность тщательно отмывается и очищается от фрагментов, разрушенного покрытия, грязи, солевых отложений, скоплений плесени или мха. Для этого используют все доступные инструменты – шпатели, зубила, металлические щетки, насадки на дрель или «болгарку» и т.п. После полного просыхания поверхности ее вновь подвергают контрольной очистке, удаляют пыль.
• Если после удаления рыхлого бетона обнажилась арматура, удалите образовавшуюся коррозию и покройте метал антикоррозийным средством.

Способ 1 – с применением рулонной гидроизоляции

Наносится грунтовка – она обеспечит нужную адгезию материала, необходимого для ремонта и проведения гидроизоляции стенок. Для этого используют грунтовочные составы типа «Betokontakt».

В качестве грунтовки можно использовать битумно-бензиновый раствор, который наносится в три слоя цемент-пушкой или распылителем. Этот способ требует чёткого соблюдения правил безопасности, поэтому непрофессионалам мы его не рекомендуем.

По высыханию грунтовки приступают, при необходимости, к ремонту стенок, заделывают крупные каверны, выбоины, делают поверхность максимально ровной. В этих целях можно воспользоваться обычным цементным раствором, однако сохнуть он будет долго. Лучше использовать цементно-песчаную смесь с клеем ПВА густой консистенции. После высыхания ремонтных заплаток всю поверхность еще раз грунтуют.

На стенки наносится обмазочный материал – гудроновая или битумная мастика, на которую наклеивается рулонный гидроизолятор в три-четыре слоя. Швы также промазываем мастикой.

Битумная мастика может потрескаться, поэтому многие строители её не рекомендуют.

Способ 2 – с применением пропитки

• В данном случае мы не проводим грунтовку.
• Увлажнив поверхность стен, промазываем её гидроизоляционным составом глубокого проникновения (например, однокомпонентной пропиткой «Элакор-ПУ Грунт-2К/50» или «Пенетрон»).
• Затем наносим пропитку во второй раз и оставляем на 72 часа.
• Чтобы состав не растрескался во время высыхания, увлажняйте его и не допускайте механических воздействий.

Способ 3 – торкретирование стен колодца

• С помощью пушки наносим слой цемента толщиной 5-7 мм.
• Ждём 10-12 суток, пока схватится слой.
• Цементное покрытие, как и пропиточный состав, необходимо защитить от растрескивания, поэтому поливаем его каждые 3-4 (в жаркое время) или 12-14 (в прохладную и влажную погоду) часов.
• Наносим второй слой и точно так же ждём, пока он схватится.

Внешнюю гидроизоляцию проводят до верхнего обреза колодца. Затем пространство вокруг шахты засыпается песчано-гравийной смесью, грунтом и утрамбовывается. По периметру заливается наклонная цементная отмостка.

Опытные хозяева советуют устроить вокруг колодца глиняный «замок», который отведет от внешней поверхности стенок воду атмосферных осадков. С одной из схем оборудования подобного затвора можно ознакомиться на прилагаемом рисунке.

Обзор материалов

Цементная смесь – в продаже есть готовые сухие смеси, которые нужно только развести водой по инструкции и в несколько заходов нанести так, чтобы получился слой около 0,7 см. Высыхать состав должен несколько дней, поэтому поверхность надо несколько раз в день увлажнить, а сам колодец закрыть крышкой. Срок службы такой изоляции не превышает 15 лет. Например, такие смеси изготавливает фирма-производитель LITOKOL.

Битумно-бензиновая покраска – состав готовится их компонентов в равных количествах. Наносить его надо в три слоя с перерывом в 12 часов. Соблюдать правила техники безопасности. Этот вариант, как и битумно-полимерные смеси, допустим для применения только в канализационных колодцах. Срок службы небольшой – 5-10 лет. Наплавляемая рулонная изоляция может исправно служить до 30 лет.

Цементно-полимерные смеси – это самый доступный из эффективных гидроизоляционных материалов. Лучшей на сегодня является система ISOMAT. В нее входит уже названная гидропробка AQUAFIX, ремонтный модифицированный состав MEGACRET-40 для заделки трещин и замазки швов и финишная двух компонентная эластичная смесь из цемента и полимерных материалов, которую надо нанести способом обмазки слоем до 0,3 см. Этот состав полностью инертный, экологически безопасный, никак не влияет на качество воды.

Ремонтный состав MEGACRET-40 для заделки трещин и замазки швов

Такой же качественный результат можно получить с применением недорогой безусадочной обмазки «Пенекрит» или «Пенетрон Адмикс». Ее наносят в 3 слоя шпателем. Срок службы цементно-полимерной гидроизоляции около 40-50 лет.

Более дорогой вариант – двухкомпонентный состав CeresitCR 166, обладающий повышенной эластичностью. Его наносить следует в два слоя, на первый доя застывания надо уложить армировочную стеклосетку. Срок службы этой гидроизоляции превышает 60 лет.

Полимерные гидроизоляционные смеси – это самый дорогостоящий, но и самый эффективный способ, так как полимерные мембраны, которые устанавливаются на специальные мастики, очень эластичные. Если ваш колодец нестабилен, возможно появление деформаций и новых трещин, то надо не экономить, а приобрести именно полимерную гидроизоляцию. Наиболее привлекательное соотношение цена/качество у отечественной продукции торговой марки «Технониколь». В этом случае минимум 40 лет вас не будут беспокоить протечки в колодце.

Виды канализационных колодцев

Первым делом нужно разобраться в видах этих устройств и какие функции они выполняют. Итак, к основным конструкциям относятся:

1. Смотровые – отвечают за контроль участков системы и для ее прочистки при возникновении засоров.
2. Поворотные – контроль за участками на которых стоки изменяют направление движения, облегчают доступ к поворотам и изгибам, в которых не редко образуются засоры.
3. Перепадные – компенсируют угол уклона трубопровода, слишком большой или маленький уклон приводит скоплению в нем твердых частиц.
4. Узловые – доступ к соединительным патрубкам.

Что касается расстояния между всеми видами канализационных колодцев регламентировано в СНиП 2.04.03-85.

Видео: Санитарные нормы на обустройство скважин и септиков

Существующие разновидности

Гидроизоляцию отстойника различают:

• проникающая;
• полимерцементная;
• битумная;
• штукатурная;
• пластиковая;
• герметизация швов.

Надежность и продолжительность срока эксплуатации всех средств гидроизоляции разная. Например, мастика эффективнее и обладает большей надежностью, чем битумная защита, при которой поверхность подвластна растрескиваниям.

Проникающая

Для достижения длительного защитного эффекта для колодца применяют проникающую изоляцию. Однако процедура эта не из дешевых, а выполнить ее могут только профессионалы. Процесс проникающей защиты заключается в двухсторонней обработке колодца, тогда компоненты гидроизоляции обезопасят бетон по всей толщине.

С помощью проникающей защиты обрабатывают швы, для этого применяют специальные растворы, которые при взаимодействии с бетонными кольцами образуют изоляционный слой

Для достижения максимального эффекта от изоляции швов важно принять дополнительные меры, которые предотвратят смещение колец

Первым делом при монтаже колец на цементный раствор обрабатывают швы и уплотняют кольца. Далее наносят слой изоляции с проникновением, придерживаясь инструкции изготовителя, если не соблюдать указанные в ней требования, получится некачественная гидроизоляция или потребуется повторная обработка.

Битумная

Для защиты септиков от влаги применяют битумные изоляции. Горячий битум имеет небольшой срок эксплуатации и поддается и растрескиванию. Битумная защита отстойника подвластна воздействию морозов и оттаиваний. Для увеличения стойкости к морозам и уменьшения деформации поверхностей из бетона используют битумные мастики. Они содержат в своем составе добавки, увеличивающие срок службы материала. Покрывают мастиками, применяя холодный способ, который влияет на сложность и продолжительность проводимых работ.

Полимерцементная

Недорогой вариант гидроизоляции септика – это полимерцементная защита, которая обеспечит бетонным кольцам барьер от проникновения влаги. Продолжительность действия этого способа дольше, чем срок эксплуатации битумной. Полимерцементная изоляция легка в монтаже и наносится кистью в два слоя. Наносится второй слой, еще на невысохший первый. Швы герметизируют с помощью силиконового герметика.

Штукатурная

Изоляция материала от проникновения вод штукатурным способом обеспечивает ровный и плотный защитный слой по всей площади. Отделка таким способом подразумевает нанесение цемента сжатым воздухом под высоким давлением.

Штукатурная гидроизоляция имеет следующие недостатки:

• для ее осуществления требуется специальное устройство;
• необходимо соблюдение температурного режима;
• длительность проведения работ, так как укладка слоев происходит только на застывший предыдущий;
• требует постоянного увлажнения в жаркое время года.

Пластиковая

Изоляция материалов от проникновения воды с применением специальной вставки называется пластиковой. Такой способ требует усиленной фиксации конструкции с помощью жестких балок. Образовавшиеся пустоты между кольцами и пластиковой вставкой засыпают цементным составом, такая конструкция прослужит в среднем 30 лет.

Герметизация швов

Перед началом работ по изоляции отстойника требуется обработать швы и обеспечить их непроницаемость для жидкости. Для избегания протечек в процессе смещения колец, герметизируют бетонный отстойник разными методами:

• устанавливают амортизирующую прокладку между кольцами, для заполнения пустот и трещин;
• в местах стыка прокладывают прокладку из каучука с гранулами из бентонита, что обеспечит пластичную фиксацию;
• применяют полимерцементный слой с веревочной прокладкой. Фиксируют веревки густым слоем консистенции цемента с клеем;
• крепление колец скобами, с использованием предназначенных для этого замков.
