Гирлянды с последовательным включением ламп
Как мы уже знаем из наших исторических обзоров, самые первые электрогирлянды собирались из ламп накаливания разной мощности, рассчитанных на различные рабочие напряжения. Собственно, это и определило основную, или «классическую» схему включения таких гирлянд – последовательную. В этом случае ток от источника питания (в роли которого чаще всего выступает обычная электросеть) последовательно протекает через каждую из лампочек гирлянды. Наверно не будет преувеличением сказать, что по этой схеме и её разновидностям построено подавляющее большинство когда-либо выпускавшихся новогодних электрогирлянд. Рассмотрим их чуть подробнее.
1.1. Гирлянда типа «нитка»
В гирляндах этого типа провод, соединяющий источник питания и последнюю лампу в нитке, проложен цельным куском вдоль всей гирлянды. Сама гирлянда представляет собой как бы нить, начинающуюся у сетевой вилки и заканчивающуюся последней лампочкой в цепи. Иногда такие гирлянды ошибочно принимают за модели с параллельным включением ламп, так как обратный провод может находиться в одной оболочке с проводами, соединяющими отдельные лампочки. Нужно помнить, что главным отличием гирлянд с последовательным включением от гирлянд с параллельным включением является зависимость тока в цепи от каждой отдельной лампы. То есть при перегорании или удалении любой из лампочек вся гирлянда погаснет.
1.2. Гирлянда типа «кольцо»
В этом случае длина проводов, соединяющих источник питания и обе крайние лампы гирлянды, примерно одинакова. Нетрудно заметить, что при одинаковом количестве ламп и расстоянии между ними «полезная длина» у этого варианта будет почти вдвое меньше, чем у предыдущего. Тем не менее, подавляющее большинство советских новогодних гирлянд строилось именно по этому варианту схемы. Объясняется это, вероятно, банальной экономией провода на производстве (помните? «Экономика должна быть экономной»! ), хотя у этого правила были и исключения, например гирлянды «Уют» (см. рис. 2), «Фонарик» и некоторые другие.
Ключевой особенностью всех гирлянд последовательного типа заключается в том, что количество ламп в них жёстко зависит от рабочего напряжения входящих в них ламп и напряжения сети. Например, советские гирлянды могли содержать от 5 до 40 ламп на контур (рис. 3), включаемый напрямую в сеть 220 В.
Таким образом, «классическая» последовательная схема включения ламп накладывает ощутимое ограничение на максимальное количество ламп. Теоретически его можно было бы увеличивать, применяя лампы со всё меньшим рабочим напряжением, однако здесь мы сталкиваемся со вторым очень существенным ограничением последовательной схемы: перегорание одной лампочки приводит к погасанию всей гирлянды. Даже в «кольце», содержащем всего лишь 18 фонариков, поиск перегоревшей лампочки может оказаться довольно муторным делом, чего уж говорить про гирлянды с 40 и более лампами!
Подбор необходимых материалов и элементной базы
Выбор светодиодов
Для самодельной гирлянды потребуются разноцветные светодиоды диаметром от 4-5 до 10 мм с допустимой силой тока 20-30мА и значением снижения напряжения от 2,1 до 3 В.
Светодиоды
Количество светодиодов подбирается с учетом того, что оптимальное расстояние между ними должно быть 20-25 см.
Выбор резисторов
Количество резисторов и значение их сопротивления рассчитываются, исходя из схемы подключения светодиодов:
- При последовательном подключении резистор устанавливается один. Его сопротивление рассчитывается по формуле:
R=(Uип-(К×Uпад))/I,
где:
- Uип – напряжение источника питания, В;
- Uпад – падение напряжения на светодиоде, В;
- К – количество светодиодов, шт.;
- I – сила тока одного светодиода, А.
Т.е. при сборке гирлянды из 10 светодиодов с рабочим током 20 мА (0,02 А) и падением напряжения 2,1 В, запитываемой от 24-х вольтового блока питания, сопротивление единственного резистора, устанавливаемого перед первым светодиодом, будет равно:
R = (24-(10×2,1)/0,02= 3/0,02=150 Ом.
- При подключении светодиодов к каждому аноду полупроводниковой радиодетали припаивается отдельный токоограничивающий резистор, сопротивление которого рассчитывается по формуле:
R = (Uип- Uпад)/I.
Т.е. при сборке аналогичного, как и в прошлом пункте, елочного украшения, в котором светодиоды будут подключены параллельно, к каждому из них припаивают резистор с сопротивлением 1 кОм.
Выбор блока питания
Блок питания для елочного самодельного украшения из светодиодов выбирают с учетом их количества и характеристик. Для того чтобы все огоньки украшения горели одинаково ярко, их суммарное напряжение и мощность должны быть меньше, чем аналогичные показатели у применяемого блока питания.
Блок питания
Данный показатель рассчитывается по следующей формуле:
P=U×I,
где:
- P – мощность, Вт;
- U – напряжение, В;
- I – сила тока, А.
Таким образом, для 10 светодиодов с падением напряжения 2,1 В и рабочим током 20 мА необходим как минимум 24-х вольтовый блок питания мощностью 0,42 Вт.
Вилка
При подключении гирлянды с большим количеством светодиодов напрямую к 220-ти вольтной сети используют стандартные разборные евровилки, подходящие по цвету к используемому проводу.
Провода
Для монтажа гирлянды используют мягкие 2-х жильные многопроволочные проводники с сечением 0,75 мм.кв.
Это интересно: Как определить фазу, ноль и землю — инструкция с видео
Идея N4. Гирлянда из светодиодов
Для этого вам понадобится паяльник, припой, канифоль, светодиоды, соединительные провода (подойдут даже тонкие сетевые провода), вилка или батарейка, блок питания, кнопка или переключатель. В данном примере рассмотрим изготовление гирлянды, работающей от батареек.
- К контактам в корпусе блока питания под батарейки припаяйте питающие провода.
- Припаяйте светодиоды к проводам, но обязательно учитывайте, что приложенное к одному светодиоду напряжение не должно превышать его номинального, поэтому при последовательном подключении диодов в цепь питания светодиода обязательно включается резистор.
Рисунок 11: подключение светодиода
Сопротивление резистора рассчитывается таким образом, чтобы свести падение напряжения на светодиоде к номинальному.
- Ту же процедуру повторите с остальными светодиодами.
- К блоку питания из батареек припаяйте переключатель.
Рис. 12: припаяйте переключатель
- Подключите светодиоды к блоку питания и вставьте батарейки в блок. Если они не держаться, можно примотать батарейку скотчем или зафиксировать резинкой, гирлянда готова.

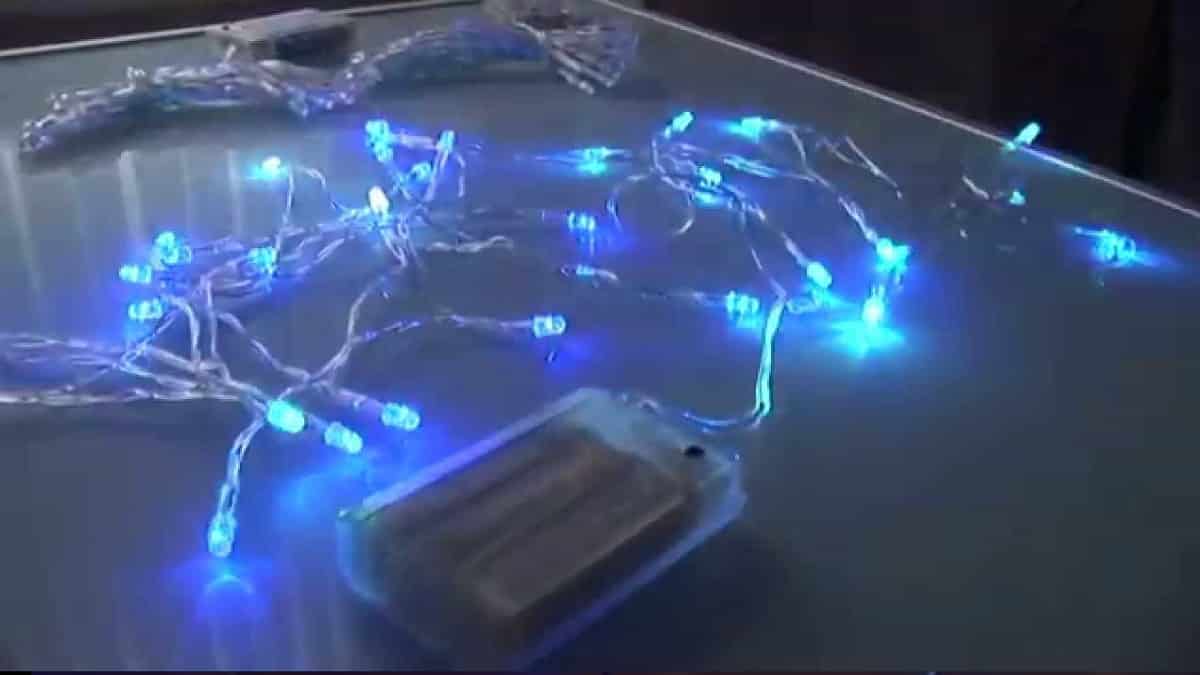

Готовая гирлянда из светодиодов
Основные причины неисправностей
Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:
- Некачественный контакт на проводах.
- Поломка одного из светодиодов.
- Неполадки с конденсатором.
- Перегорел резистор.
- Проблемы с диодным мостом или тиристорами.
Некачественная пайка
При отсутствии работы секции светодиодов необходимо проверить контакты платы Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.
Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.
Перегорел светодиод
Прозвон проводов гирлянды мультиметром В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.
В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.
Светодиоды припаяны, поэтому просто их вытащить, как обычную лампочку, не получится. Для проверки придется прокалывать изоляцию до появления медных жил. Мультиметр должен быть переведен в режим прозвонки. После нужно последовательно прокалывать питающие проводки рядом с каждым подозрительным светодиодом по всей длине цепи.
Хаотические мигания лампочек
При хаотичном моргании проблема заключается в электролитическом конденсаторе При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.
Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.
Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.
Не горит часть гирлянды
Проверка платы переподключением проводов Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.
Тусклый свет
Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.
Для использования на улице
Подойдут ли наши конструкции для улицы? Светодиодная – вполне. Мы загерметизировали светодиоды термопистолетом, а пятивольтовое питание обеспечивает полную электробезопасность, даже если вода и просочится или зальет провода.
А вот с гирляндой из ламп на 220 В не все так просто. Во-первых, патроны негерметичны. Во-вторых, лампа накаливания сильно греется, и при попадании на колбу капли воды она может просто взорваться. Ну и 220 В – опасное для жизни напряжение, которое, кстати, может вызвать пожар. Таким образом, эта гирлянда может работать на улице, но под навесом и вне досягаемости людей.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
Уличная ретрогирлянда из светодиодов хороша еще тем, что может работать даже вдали от розеток. Для этого достаточно адаптер заменить на три гальванических элемента (батарейки), соединенные последовательно. Подойдут любые, но чем они больше, тем дольше проработает гирлянда. Однако рациональнее будет заменить адаптер не на батарейки, а использовать вместо него power bank и периодически его подзаряжать. Кстати, есть модели “пауэрбанков”, снабженные солнечной батареей.
Новогодние поделки из шишек своими руками: 30+ оригинальных пошаговых инструкций
#4 Вкусная новогодняя гирлянда своими руками: есть можно во время праздника!
Для ёлочной гирлянды можно использовать маленькие шары. Просто развесить их на ёлке уже банально, а вот обернув ель целой гирляндой из таких шаров – это уже что-то новенькое.
#5 Новогодняя гирлянда из шаров: делаем своими руками
Если хотите оживить новогодний праздник – сделайте гирлянду из мороженого. Нет-нет, конечно, мороженое не настоящее, но очень аппетитное. Понадобится Вам паралоновая трубка и палочки от мороженого! Дети будут в восторге, ну и гости, конечно!
#6 Необычная новогодняя гирлянда в форме мороженого
Очень круто смотрятся гирлянды из обычных трубочек для коктейля. Вариаций на тему много, просто включите фантазию и творите! Кстати, с такой гирляндой вполне справятся детишки, а Вы просто проконтролируете.
#9 И еще один вариант новогодней гирлянды из трубочек
На молодежной вечеринке оценят гирлянду из шариков для пинг-понга. Такая гирлянда создаст подходящую атмосферу вечера.
#10 Гирлянда на Новый год из шариков для пинг-понга
Сделать гирлянду можно из фигурок из соленого теста. Из неё уже можно мастерить фигурки любых форм, а потом подвесить за нитку на гирлянду.
В качестве подручных материалов для новогодней гирлянды подойдут и обычные пластиковые тарелки, которые легко можно превратить в импровизированных снеговиков!
#12 Гирлянда на новый год из пластиковых тарелок: делаем гирлянду в последний момент
Гирлянды из сгоревших лампочек. Для изготовления такой поделки нужно заранее готовиться, собирая перегоревшие лампочки. Их нужно покрыть белой краской, а затем посыпать блёстками или приклеить любую картинку новогодней тематики. Затем повязать нитку вокруг патрона лампочки и подвесить к гирлянде.
#13 Новогодняя гирлянда из старых лампочек: делаем своими руками
Гирлянда из грецких орехов – долговечно и прочно! Сделать можно самые разнообразные вещи, мы же предлагаем в новогоднюю ночь превратить грецкие орехи в яблоки! Не настоящие ли это волшебство?
Вас также может заинтересовать:
Идея N2. Мигающая гирлянда из светодиодной ленты
Прямое подключение белой светодиодной ленты является малоиспользуемым вариантом гирлянды, так как режим свечения здесь только один. Но с определенным дополнением ее можно существенно модернизировать, изменив режим с обычного свечения лампочки на мигающий. Для этого вам понадобится светодиодная лента, RGB контроллер, пульт к контроллеру, блок питания.
Светодиодную ленту разделите на три участка (они и будут перемигивать с различной последовательностью). Минимальным участком является расстояние между разметками для разреза. Отделение участков произведите по минусовой шине в специально отведенных местах, как показано на рисунке: Рис. 3: вырежьте контактную площадку
ту же процедуру повторите с оставшимися двумя участками. В данном примере каждый участок включает в себя три светодиода
При вырезании контактной площадки важно нарушить электрическое соединение между ножками светодиодов. Рис
4: лента, разделенная на три участка
Возьмите четыре разноцветных провода, зачистьте концы и полудите их оловом. Рис. 5: полудите концы проводов оловом
Нанесите олово на контакты ленты, как показано на рисунке. Рис. 6: нанесите олово на контакты ленты
При помощи паяльника припаяйте к контактам ленты провода. Рис. 7. припаяйте провода к контактам на ленте
Провода от контактных площадок и от края заведите за ленту, дополнительно их можно упорядочить скотчем или пластырем. Рис. 8: упорядочьте провода
Зачистите провода и подключите выводы ленты к RGB контроллеру при помощи клеммника. Рис. 9: подключите ленту к контроллеру
Гирлянда готова, подключите ее к сети через блок питания и можете наслаждаться мигающими огнями. При помощи пульта контроллера вы можете осуществлять переключение гирлянды в разные режимы (мигание, поочередное перемигивание участков и другие варианты).
Готовая светодиодная лента с бегущими огнями
Новогодний декор из гирлянд: 12 идей с инструкциями — Мастер-классы на BurdaStyle.ru
В нашей подборке — разнообразные идеи, как украсить дом к Новому году с помощью гирлянд огоньков и лампочек.
Автор мастер-класса
Natalya_Pyhova
Ёлочные игрушки, живая или искусственная хвоя, ёлочные бусы, шишки — разложите все новогодние богатства в прозрачные вазы и украсьте гирляндами огоньков.
brookstone.com, sortrature.com
2. Гирлянда на зеркале
Просто, при этом красиво и празднично: гирлянда на большом зеркале или вокруг него.
sortrature.com, urbanoutfitters.com
3. Декор из гирлянды в форме ёлки
Доску сначала размечают с помощью шнура, затем вворачивают саморезы (молоток и гвозди — тоже вариант) и на них располагают гирлянду.
4. Фотостена из гирлянды
Провод гирлянды можно использовать и как основу для подвешивания памятных фотографий и открыток. Добавьте небольшие прищепки, убедившись, что они не пережимают провода.
lights4fun.co.uk
5. Декор для гирлянды из стаканчиков
Простую гирлянду из лампочек можно превратить в необычную, добавив «фонарики» из небольших стаканчиков. Можно использовать маленькие пластиковые стаканчики, украсив их цветной бумагой, а можно взять бумажные (если они однотонные, их можно покрасить).
6. Декор из блестящих звёзд для гирлянды огоньков
Суть в том, что к гирлянде из лампочек добавляется гирлянда из звёзд, вырезанных из блестящей бумаги. Звёзды можно приклеить на нитку или, как в этом случае, собрать в гирлянду, прострочив на швейной машине.
songbirdblog.com
7. Декор из бантиков для новогодней гирлянды
- Простая идея праздничного декора: добавьте на гирлянду бантики из ткани традиционных рождественских цветов — зелёного, красного и белого, или тех цветов, что подходят к убранству вашей ёлки.
8. Декор из гирлянды и пялец
Вариант для истинных рукодельниц с богатым парком приспособлений для вышивания. Гирлянды оборачиваются вокруг пялец, а сами пяльца можно расположить по‑разному.
abubblylife.com
9. Гирлянда как украшение для комнатного растения
Вдруг вы забыли об этом способе? Гирляндой из огоньков (проверьте, чтобы лампочки не грелись) можно украсить большой фикус, комнатную пальму или другое растение с достаточно прочными ветвями и стволом.
urbanoutfitters.com
10. Мини-очаг из гирлянды
Для этого необычного проекта нужны несколько камней, ветки дерева, фольга, кружево, клей ПВА и новогодняя гирлянда. Ветки оборачиваются фольгой. Кружево пропитывается клеем и оборачивается вокруг веток.
Когда клей высохнет, принявшее форму веток кружево надо аккуратно разрезать, ветки — вынуть, форму кружевных веток закрепить, обернув ниткой. Так получатся будто бы уже прогоревшие полупрозрачные палочки, которые будут светиться, подсвеченные гирляндой.
Останется только сформировать композицию из камней, кружевных веток и огоньков.
11. Шары из верёвки с огоньками из гирлянды
Шары для такого декора делаются при помощи воздушного шарика, верёвки и клея ПВА. Когда клей высохнет, шарик надо проколоть, достать из верёвочного шара и поместить внутрь огоньки.
12. Бумажные светильники из новогодней гирлянды
Для высокого цилиндрического светильника подойдёт обрезанная пластиковая бутылка, а для светильника пониже и пошире — пластиковый контейнер. Плафоны сделаны из листов бумаги: в них надо вырезать макетным ножом узоры-отверстия и заклеить с изнанки калькой или прозрачной тканью.
Уличные и комнатные гирлянды
Первую электрическую гирлянду сделал американский телеграфист Ральф Моррис в конце семидесятых годов девятнадцатого века. Он украсил ель нитью сигнальных электрических лампочек. Чуть позже, в 1895 году, на рождественской ели перед Белым домом зажглись лампочки необычной для тех времён электрической гирлянды. Прошло много лет, изменились и сами гирлянды, и требования к ним. Эти украшения должны быть не только красивыми, но и безопасными.
Новогодние уличные гирлянды можно смело использовать в помещениях, а те, которые предназначены для внутренних помещений, развешивать на улице категорически нельзя. У них нет надёжной влагозащиты и прочных проводов, поэтому высока вероятность короткого замыкания со всеми вытекающими последствиями.
Подвешивая уличные гирлянды, обязательно проверьте, насколько они защищены от порывов ветра, не находятся ли в тех местах, куда сползают с крыш глыбы снега, не могут ли их достать маленькие дети? Это прописные истины, о которых нельзя забывать.
При покупке обязательно изучите всё, что написано на упаковке или на вкладыше (инструкции) внутри коробки. В торговых точках сертификатов соответствия может не оказаться.
Красиво смотрятся синие огоньки на новогодней ёлке
Светодиодные новогодние гирлянды позволяют сэкономить расход электроэнергии, что не скажешь про обычные ламповые гирлянды. Светодиоды безопаснее, т.к. не нагреваются.
Вывод
1. Нельзя опускать гирлянды низко к полу или к земле. Играющие детишки или домашние животные могут за них зацепиться и случайно порвать. Последствия: удар током, опрокидывание новогодней ели и прочие неприятности. Провода провисшей гирлянды нередко оказываются на мокрой поверхности пола или в луже.
2. Гирлянды с тонкими проводами чаще представляют опасность. Они быстрее перегреваются. Детям и животным их проще повредить.
3. Обязательно проверьте гирлянду перед тем, как развешивать её на ели. Не занимайтесь ремонтом нити, если часть лампочек разбилась или перегорела.
4. Не соединяйте несколько разных гирлянд вместе так, чтобы их можно было подключить к одной розетке.
5. Включённая в сеть гирлянда требует постоянного внимания со стороны взрослых людей, т.к. возможны любые непредвиденные ситуации.
Грубые провода гирлянды не всегда удаётся скрыть за ветвями ёлки
Какими бывают светящиеся украшения для ёлочки
Сверкающие огнями новогодние конструкции для украшения колючего деревца продаются в большом разнообразии.
Особенность современной подсветки заключается в использовании особых осветительных приборов – это крохотные светодиоды, которые отличаются рядом положительных качеств:
- низким энергопотреблением;
- длительной службой;
- низкой температурой нагрева;
- устойчивостью к механическим повреждениям, температурным перепадам.
Но если обычная светодиодная иллюминация – это уже не диковинка, то уличные светящиеся конструкции на батарейках пока не столь распространены. Между прочим, это очень удобное и практичное решение.
Особенно его оценят жители частных домов, которые по тем или иным причинам не могут рассчитывать на подключение к энергосети. Они развесят провода по ветвям лесной красавицы своими руками, а затем просто включат кнопку на блоке, куда вставлены элементы питания. Ёлочка замигает весёлыми огоньками, даже если в доме пропал свет.
Также ёлочная светодиодная гирлянда удобна в случае, если часто бывают перебои с энергоснабжением. Она выглядит эффектно, тем более что к ней не тянутся удлинители и провода: глазу видны только крохотные мерцающие огоньки, и ничего лишнего.
Ещё её по праву называют мобильной: можно ставить новогоднее деревце в любом уголке двора и даже перемещать с места на место, не заботясь о подключении к сети.
Выбираем размер для гирлянды
Оптимальная схема подключения и расположение диодов на окне

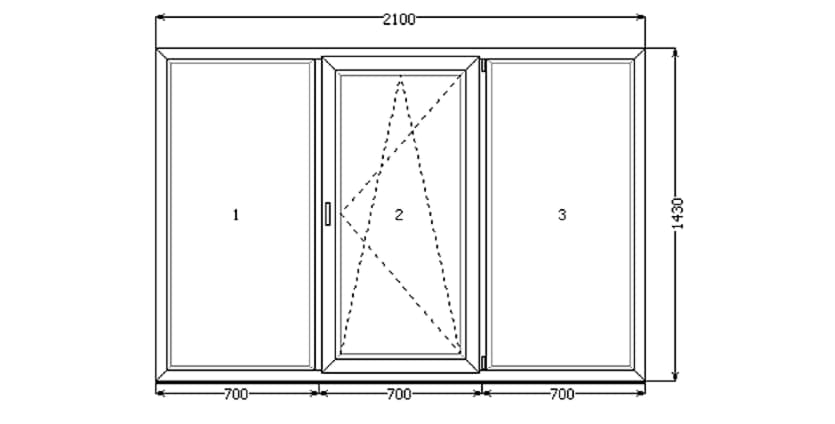

Чтобы подобрать размер будущей гирлянды, нужно замерить окно, на которое она будет крепиться в дальнейшем. Конечно, гирлянду можно повесить дома на стену, но мы же не будем прятать такую красоту от любимых соседей.

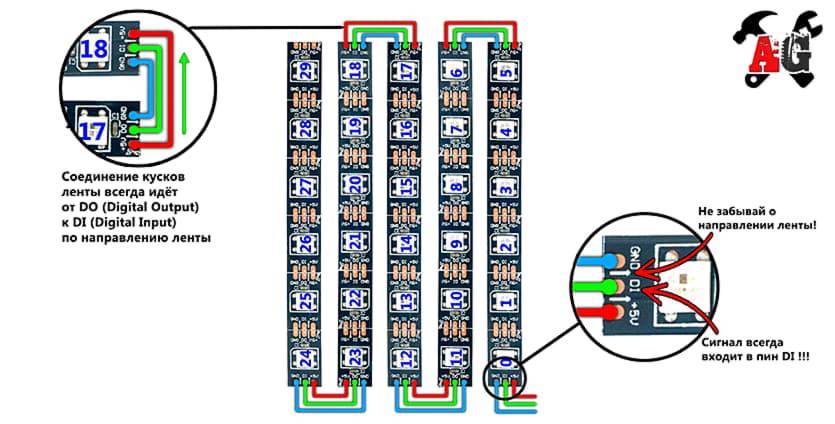

Диоды в ленте уже спаяны между собой секциями провода по 10 см. Это достаточное расстояние между лампами по вертикали. Чтобы получить пропорциональную матрицу, нужно будет крепить вертикальные куски ленты на аналогичном расстоянии друг от друга.
Замеряем, сколько диодов поместится в одной вертикальной полосе на окне (учтите, что открывающиеся стеклопакеты имеют меньшую высоту стеклянного блока, чем “глухие”). Прикидываем, сколько вертикальных полос поместится на окнах. Не забывайте, что в месте перехода от одного окна к другому придется сделать более длинное соединение.
Лучше всего заполнить матрицей целое окно минимум из трех створок или все окна балкона.
Повреждение светодиода
Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?
Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.
К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).
Понадобится мультиметр и его несколько модернизированные щупы.
К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.
Сверху все заматываете плотным слоем изоленты.
Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.
Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.
И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.
Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:
то исправный светодиод от батарейки мультиметра должен загореться.
Если это подсветка 220V, то сверяете показания мультиметра.
На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.
Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.
Что нужно еще знать
Есть несколько важных моментов, которые также стоит учесть:
- Чтобы сделать гирлянду с бегающим огоньками, нужно приобрести трехфазный мультивибратор. Он работает только со светодиодным оборудованием.
- Для использования на улице применять только диодные изделия, лучше всего дополнительно защитить соединения термоусадочной трубкой, а розетку и блок управления поместить в помещении. Уличная гирлянда должна быть на порядок прочнее домашней.
- Если есть старая неработающая гирлянда, ее можно починить. Для этого вначале убирается блок питания, измеряется диаметр использованных диодов, чтобы выяснить их характеристики через интернет. Рассчитывается мощность резистора, он впаивается вместо блока, после чего можно включать огоньки.
Настраиваем среду разработки Arduino IDE
1. Подключаем Arduino к Mac и запускаем приложение Arduino IDE.

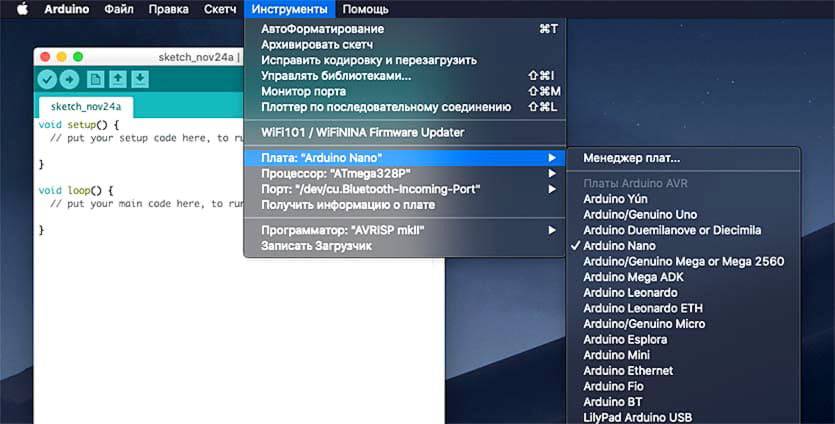

2. В меню Инструменты – Плата выбираем тип используемой платы Arduino.
3. В меню Инструменты – Процессор выбираем тип процессора на плате. Чаще всего это ATmega328P, но на старых платах может использоваться ATmega328P (Old Bootloader). Проверяется методом перебора.

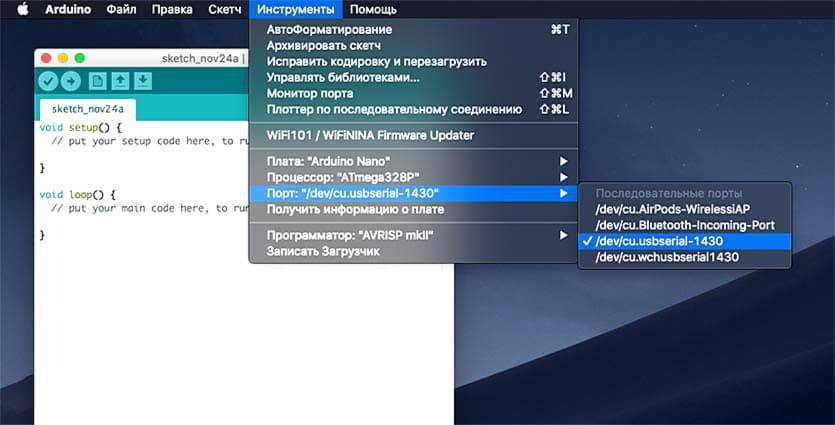

4. В меню Инструменты – Порт выбираем USB порт с подключенной платой Arduino. Если плата не отображается, следует удалить и заново установить кексты по инструкции выше.

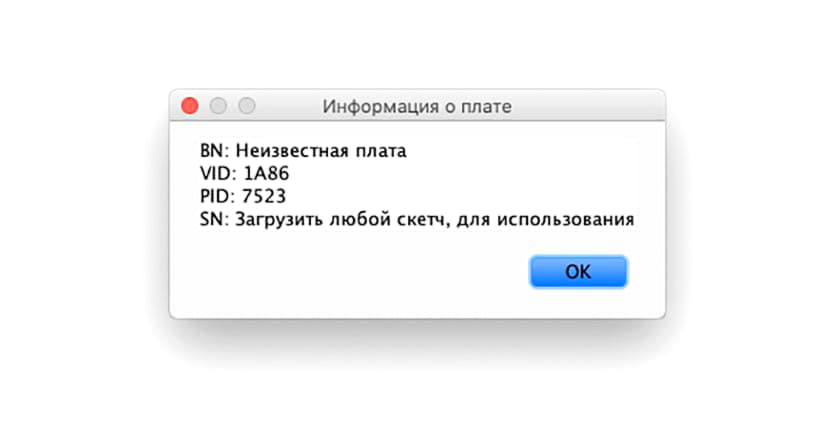

5. Проверяем подключение командой Инструменты – Получить информацию о плате.
Все, наше приложение готово и настроено для работы с платой Arduino.
Правила техники безопасности
Несмотря на то что гирлянды из светодиодных ламп считаются одними из самых безопасных, необходимо соблюдать осторожность при их эксплуатации. Это поможет избежать возникновения нестандартных ситуаций, которые могут привести к поражению электрическим током и его негативным последствиям
Чтобы этого не произошло, необходимо соблюдать несколько простых правил:
Все используемые для украшения гирлянды должны располагаться высоко над землёй или полом. Если пренебречь этим правилом, то можно случайно порвать украшение и получить удар электрическим током
Кроме этого, такая мера предосторожности убережёт маленьких детей и домашних животных от контакта с потенциально опасным предметом.
При использовании гирлянды на улице необходимо хорошо натягивать провода и следить, чтобы они не провисали. Результатом невыполнения этого условия может стать попадание электроприбора в лужу
Кроме того, можно просто зацепиться за провод и упасть.
Рекомендуется использовать не слишком тонкие провода, так как есть вероятность их быстрого износа или перетирания от воздействия внешних факторов.
Обязательно нужно проверять гирлянду на работоспособность. Только после этого её можно вешать на новогоднюю ёлку или любой предмет интерьера.
Запрещается подключать к одной розетке одновременно несколько гирлянд. Это может вызвать перегрев и выход из строя.
Нельзя уходить из дома и оставлять включённую гирлянду. Такая неосторожность может привести к возникновению пожара и прочих непредвиденных ситуаций.
Во время украшения праздничного дерева нужно проверить изоляционный слой проводки. Если на нём есть даже минимальные дефекты, то от такой гирлянды лучше отказаться. В противном случае можно спровоцировать появление искры, которая приведёт к быстрому возгоранию новогодней ёлки.
При возникновении какой-либо аварийной ситуации нужно сразу же обесточить светящееся украшение.
Гирлянда из светодиодных ламп — это замечательный вариант украшения для всей квартиры. Их можно располагать не только внутри помещения, но и снаружи, что обеспечивает максимальный эффект от наблюдения со стороны. При правильном изготовлении и соблюдении техники безопасности можно снизить риск возникновения нестандартной ситуации и избежать негативных последствий. Качественно сделанная гирлянда будет радовать всех людей и дарить им атмосферу праздника.
Типовые часто задаваемые вопросы от читателей
На китайской гирлянде перестали работать два из четырех каналов. Лампочки прозвонил, все в норме. Я так понял, неисправность в самой плате управления. Есть способ самостоятельно отремонтировать ее или нужно покупать новую гирлянду? Все, что сделали китайцы, теоретически, можно отремонтировать. Скорее всего, схема платы управления гирляндой у Вас похожа на ту, что приведена на рисунке. Поскольку работают две линии из четырех, велика вероятность, что вышли из строя два управляющих тиристора (VS1-VS4). Все, что Вам необходимо сделать – это проверить тиристоры и заменить выгоревшие. О том, как осуществляется диагностика тиристоров, можно прочитать в статье:
Что нужно купить на AliExpress
Для сборки данной матрицы нужно купить такие компоненты:
▸ плата Arduino Nano – от 132 руб. Берите сразу несколько, стоят “ардуинки” недорого, а проектов с их участием большое множество.
▸ лента с адресными диодами WS2812B – от 660 руб. Лента продается в мотках по 50 или 100 диодов. Для интересной и заметной матрицы нужно минимум сотня огоньков.
▸ для того, чтобы спаять компоненты, потребуется паяльник. Давно купил себе популярную модель TS100 – 3541 руб. За два года использования ни разу не пожалел, это до сих пор самый продвинутый паяльник для радиолюбителей.
Тем, кто паяет редко, для пары проектов подойдет самая простая и доступная модель – 275 руб.
▸ питать готовую конструкцию можно от мощной зарядки для смартфона (5В 3А минимум) – от 257 руб., можно подключить к Power Bank, который выдает подобную мощность.
▸ еще для базовой реализации проекта потребуется сопротивление 220 ом – то 14 руб.
▸ не забывайте про канифоль и олово для пайки – от 107 руб.
Последние компоненты найдете в любом радиомагазине.
Подбор необходимых материалов
Чтобы сделать гирлянду из светодиодов, важно предварительно собрать все необходимое. Комплектующие продаются в магазинах радиоэлектроники и стоят мало
Понадобится следующее:
Светодиоды разных цветов диаметром от 4 до 5 мм, допустимая сила тока порядка 20-30 мА. Значение снижения напряжения при этом должно быть от 2,1 до 3 В. Что касается количества, надо определить длину гирлянды и шаг расположения огоньков, чаще всего их ставят через 25-30 см. Разноцветные светодиоды стоят недорого.
Также необходимо подобрать резисторы. Если в системе будет использовано последовательное подключение, понадобится всего один элемент. При параллельном нужно использовать или по одному резистору на каждый диод, или разделить систему на небольшие группы
Важно подобрать вариант с подходящими показателями, обычно в магазине предлагают оптимальное решение, если объяснить, как будет собираться система. Схема последовательно- параллельного соединения трех последовательных групп светодиодов в цепочки из трех ЛЕД-элементов
В каждой цепочке слева стоит токоограничивающий резистор. Он «гасит» избыток суммы прямых напряжений диодов.
Блок питания также приобретается под конкретное изделие. Надо посчитать суммарную мощность всех используемых светодиодов и увеличить ее на 20-30%. Полученный показатель и будет ориентиром при выборе блока. Подключение светодиодной ленты к блоку питания.
Также обязательно приобрести безопасную вилку, удобно использовать разборный вариант, его легко подключить.
Кстати! Лучше всего подойдет многопроволочный медный кабель, так как он хорошо гнется и служит намного дольше.
Модернизируем изделие
Светодиодную гирлянду, рассмотренную ранее, можно модернизировать и дополнить, чтобы сделать ее еще более яркой и привлекательной. Для выполнения работы понадобятся: пластиковые стаканчики одинакового размера, скотч, ножницы, клей, краски или цветная бумага.
На первом этапе работ необходимо разрезать один из стаканчиков, чтобы использовать его в качестве шаблона. В соответствии с ним вырезаются заготовки цветной бумаги. Эти заготовки клеятся на пластиковые стаканчики. Также их можно просто разукрасить.
Далее в донышках стаканов прорезаются отверстия, в которые будут вставляться светодиоды, после необходимо закрепить их при помощи тонких полосок скотча. Теперь гирлянды на светодиодах преобразились и стали создавать еще более яркую атмосферу праздника.
Используя такие стаканчики можно изготовить украшение, которое будет работать на батарейках, ведь источники электроэнергии легко прячутся внутри изделия. Процесс работ крайне прост, необходимо подключить светодиоды к батарейкам и поместить их внутрь декоративных стаканов. После все элементы крепятся к какому-нибудь тросику для соединения в целую гирлянду. В этом случае, как и в первом, при выходе из строя одного из элементов вся световая лента продолжит функционировать.
Как сделать: пошаговая инструкция
Уличные гирлянды на основе ретро ламп могут украсить как дом, так и сад. Все работы легко выполнить собственными руками.
Базовыми деталями для мастеров окажутся:
Все эти элементы присутствуют в любой создаваемой конфигурации, какие бы технические и дизайнерские решения ни были приняты. А в остальном простор для человеческой фантазии практически неограничен. С самого начала следует продумать, как далеко будут расставлены лампы друг от друга
Важно помнить, что после завершения всех работ они окажутся немного сближены. Рекомендуется разводить точки подсветки на 650-700 мм, хотя в зависимости от дизайнерской концепции и конкретной задачи расстояние может меняться
Далее, готовя гирлянду для дома или для улицы, провод складывают пополам, а его края заматывают изоляционной лентой. Синяя она или черная — особого значения не имеет, если не считать эстетических соображений. Потом берут щипцы и прокусывают кожух прикрытия, добиваясь обнажения проводящей ток жилы. Если специальных щипцов нет, можно применить нож для разрушения изоляции. Когда эта работа завершена, наступает очередь монтажа патронов.
При помощи обычного гвоздя закручивают петли там, где убирали изолирующий слой. Не стоит забывать, конечно, что в этот момент конструкция должна быть обесточена. В корму патрона вставляют пару проводников. Фиксация винта производится только после соединения элементов с электрическими контактами. При этом обязательно следят, чтобы гайка даже немного не выходила наружу.
