Светодиодные линейки для светильника Армстронг замена люминесцентным трубкам

Преимущества светильников Армстронг

Энергоэффективность и экономичность

В чем же заключаются преимущества светильников Армстронг перед более привычными нам моделями встраиваемых потолочных светильников?

Работа светильника

  • Главное преимущество светильников для потолка Армстронг (о нем мы уже упоминали) – это низкий уровень энергопотребления. Если сравнивать светильник Армстронг с аналогичным стандартным люминесцентным светильником – пусть даже с тем же «ЛВО4х18» — то мы получаем снижение энергопотребления в 2,5 – 3,5 раза. Для галогенных светильников и ламп накаливания этот показатель будет еще выше – до 10 раз.
  • Однако этими цифрами энергоэффективность светильников Армстронг не ограничивается. Благодаря длительному сроку службы (50 000 часов использования, что соответствует  в среднем 11 годам эксплуатации) светильники светодиодные Армстронг успевают неоднократно окупиться за счет сэкономленной электроэнергии.
  • Также «в плюс» с экономической точки зрения говорит тот факт, что для светильников Армстронг характерен высокий показатель эффективности освещения – 98% против 60% у люминесцентных ламп.

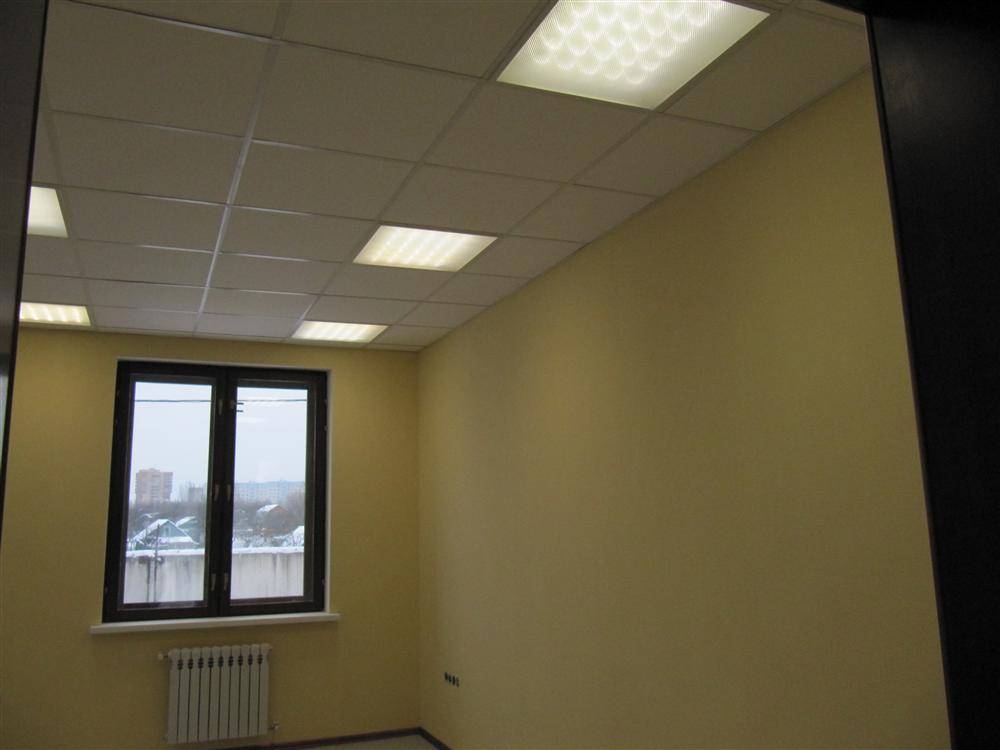

Светильники Армстронг в жилом доме

То есть светильники Армстронг светят дольше, лучше – а для эффективного освещения единицы площади их нужно меньше, чем аналогичных галогеновых или люминесцентных.

Надежность

О долговечности светильников Армстронг мы уже упоминали, однако особенности их конструкции также стоят упоминания:

  • Основная масса светильников Армстронг выполняется на безе надежных и производительных светодиодов Refond, снабженных двухсторонними стабилитронами.
  • Особого внимания заслуживают также трансформаторы, которыми снабжаются эти светильники потолочные: например, для Армстронга применяются источники тока с элементной базой на 50000 часов работы и танталовыми конденсаторами.
  • В качестве радиаторов применяются единые алюминиевые платы с высоким уровнем теплопроводности.

Другие преимущества

Среди других преимуществ можно выделить:

  • Экологичность – светильники типа Армстронг не содержат ртути и других токсичных веществ. Как следствие, такие светильники не требуют специальных мер по утилизации.
  • Отсутствие мерцания и шума при работе.
  • Отсутствие излучения в инфракрасном диапазоне – такой светильник не нагревает  помещение, а только освещает его.
  • Светильник на светодиодах не создает электромагнитных помех, что бывает критичным при прокладке коммуникаций за фальш-потолком в непосредственной близости от  встроенных светильников.

Дизайн светильников Армстронг нельзя назвать разнообразным, однако назвать это недостатком не поворачивается язык. Все дело в том, что эти светильники предназначены в основном для функционального а не декоративного освещения. А в строенные в Армстронг  — потолок светильники этого типа смотрятся вполне органично.

https://youtube.com/watch?v=7s0HcROuh2k

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее.
На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Расчёт освещённости и 3D визуализация расположения светильников светодиодных

К качественным светильникам прилагаются выверенные электронные *.ies файлы для программы Dialux, которые можно загрузить в эту программу и сделать понятную визуализацию распределения света и получить подробности расчётов. Часто электронные*.ies файлы либо отсутствуют, либо некорректно заполнены производителем. Для создания достоверного *.ies файла проводят исследование светильника в специализированных лабораториях оборудованных гониофотометром. Признанные в мире специализированные лаборатории есть в США и Европе (например, CB (ЕЭС), TÜV (Германия), STÜ (Швейцария). OPPLE также имеет собственные лаборатории, аккредитованные правительством КНР, и предоставляет *.ies файлы для светильников собственного производства. Пример моделирования:

Светодиодные светильники OPPLE имеют электронные файлы *.ies, благодаря которым

можно построить достоверную модель освещения для каждого варианта освещения.

Уникальная разработка

В современном мире особым спросом пользуются светодиодные модели светильников. Светодиод представляет собой уникальную разработку, которая с успехом прижилась на рынке осветительных приборов и смогла вытеснить многих своих предшественников. Принцип действия такого рода светильников основан на применении полупроводников, которые излучают свечение. В результате применения в производстве этого принципа стало возможным изобретение экономичных и долго работающих осветительных приборов.

Светильники линейки Армстронг, являясь светодиодными изделиями, обладают всеми преимуществами, что присущи этому роду осветительных приборов.

Недостатки

У дешевых китайских панелей есть один недостаток, с которым вы можете столкнуться уже через год эксплуатации, а может и раньше.

От нагрева, светодиодная лента начинает отлипать от корпуса. Из-за чего светодиоды, не соприкасаясь с алюминием, нагреваются еще больше и деградируют.

В итоге панель, ни с того ни с сего, начинает мигать. Если такое произошло, лед ленту придется менять целиком.

Некоторые умельцы, столкнувшись с такой проблемой, изначально вскрывают блок питания, меняют сопротивление. Тем самым уменьшается потребляемый ток и продлевается срок службы Led панели в разы.

Многие китайские производители специально могут завысить ток, чтобы повысить яркость светильника.

Монтаж в потолок типа ”Армстронг”

Здесь вообще не требуется какого-либо крепления. Если у вас до этого уже были смонтированы другие светильники с люминесцентными лампами, то порядок замены будет следующим.

В первую очередь отключаете напряжение на освещение. Далее демонтируете декоративную решетку поверх люминесцентных ламп.

Помните, что такие лампы, равно как и энергосберегающие и различного рода батарейки, нельзя просто так выбрасывать в мусор.

Отсоединяете провода питания со старого светильника.

Еще раз убеждаетесь индикаторной отверткой об отсутствии напряжения.

Не забывайте, что иногда выключателем света может разрываться не фаза, а ноль. При этом фазный провод будет напрямую приходить на лампочки. Это случается даже если изначально при монтаже вы все сделали правильно.

Почему так происходит подробно объясняется в статье ”Ошибки при подключении люстры”.

Демонтируете старый светильник с потолка Армстронг.

Подготавливаете драйвер нового для подключения. На его провода питания подключаете зажимы Ваго.

А уже через них, наверху подсоединяете эл.проводку 220В.

Сам драйвер с проводами можно просто спрятать за потолком.

Все что осталось, это подключить штекер питания с разъемом идущим от панели.

И вложить светодиодную панель в закладные.

Включаете выключатель и проверяете работоспособность освещения.

Серия BELLUCE

Светодиодный светильник CSVT Belluce поставляется в 4-х модификациях CSVT Belluce Rastr — светодиодный светильник с зеркальной решеткой отражателем в комплекте со светодиодными лампами milky (матового цвета). Такой светильник внешне не отличим от классического ЛВО-13 4×18, но имеет в два раза меньшее энергопотребление. В нем не нужно менять лампы на протяжении всего срока службы 12-15 лет.

CSVT Belluce Opal — Светодиодный светильник с опаловым рассеивателем (матовым стеклом в рамке), комплектуется светодиодными лампами Transparent(c прозрачным стеклом). Имеет классический вид светящегося квадрата, что в сочетании с потолками Армстронг создает атмосферу высокотехнологичного инновационного пространства.

CSVT Belluce Prisma со светодиодными лампами создает эффект светящихся спиралей внутри светильника.

CSVT Belluce ICE (колотый лед) выдает максимальный светопоток 3600 Лм. Что в свою очередь позволяет уменьшить количество светильников на объекте, сэкономив таким образом реальные деньги уже на этапе закупа. Основным преимуществом светильников серии CSVT Belluce является использование светодиодных ламп вместо светодиодных линеек. Корпус лампы защищает светодиоды от механического повреждения и негативных воздействий окружающей среды.

Рекомендован для применения в медицинских учреждениях

  • Коэффициент пульсации менее 1%
  • Степень защиты источника света IP 40

Встраиваемые светодиодные светильники Армстронг интегрируются в подвесные потолочные конструкции. Установка осуществляется простой и быстрой заменой подвесной кассеты или плиты на осветительное устройство. Малая масса таких осветительных устройств позволяет устанавливать их в подвесные потолки различных моделей без дополнительных креплений.

Современные встраиваемые светильники, производимые заводом Центрстройсвет, бывают с матовым светлым и зеркальным растром. Дополнительные типы рассеивателей ICE и PRISMA производятся под заказ на современном итальянском оборудовании Самыми удобными по техническим характеристикам являются светильники именно с зеркальным покрытием растра, что делает их эффективными для освещения самых различных помещений.

Модели с матовым светлым растром отличаются от своих зеркальных аналогов ровным, равномерно рассеянным светом и отсутствием бликов, поэтому они устанавливаются чаще всего в фитнес-залах, комнатах для конференций, в холлах бизнес-центров класса А. Все модели Армстронг светильников имеют несколько принципиальных отличий и интересных особенностей:

  • их корпус подразделен на две части – внешнюю и внутреннюю.
  • осветительные элементы производства завода Центрстройсвет весьма функциональны и при этом просты в обслуживании. Воспользовавшись удобным креплением растра можно снять рассеиватель чтобы провести необходимые плановые клининговые процедуры.
  • замены светодиодных ламп не потребуется в течении 12-15 лет это обусловлено оригинальной конструкцией алюминиевых светодиодных ламп, производимых на инновационном оборудовании с соблюдением Европейских стандартов качества.

Потолочные встроенные светильники отличаются минимальными габаритами и создают качественное прямое освещение отдельного участка помещения. Источников света в них служат специальные лампы накаливания, оснащенные светоотражающим зеркальным слоем по верху колбы и обычной нижней частью, а так же популярные на сегодняшний день галогенные лампы. Благодаря таким светотехническим особенностям потолочные светильники данной марки украсят собой любой потолок и зрительно увеличат размеры комнаты.

Особенности потолков армстронг

Потолки армстронг (Armstrong), которые сегодня нашли свое распространение в разных сферах, легко узнать по характерному виду. Почему так происходит понятно, стоит только взглянуть на основные преимущества. Среди них:

  1. Простота и скорость монтажа.
  2. Возможность локального ремонта – нужно только заменить блок, что вышел из строя.
  3. Экономичность. Отделка даже больших площадей потолка происходит быстро.
  4. Доступность технологии. Под силу установить такой потолок, светильники для него, тоже любому, даже начинающему мастеру.

Основа конструкции потолка армстронг – это металлический профиль, который с помощью специальных подвесов фиксируется к черновому потолку. Последний не нужно готовить и даже убирать старую отделку. Размер каждой ячейки потолка – 60х60 см, в дальнейшем в эти секции встраиваются плиты из минеральных волокон.

Осветительные приборы, которые создаются именно под подобные конструкции, также имеют стандартные габариты ячейки – 600×600 мм. Редко, но можно встретить длинные модели 1200х600, то есть один прибор занимает сразу 2 ячейки. Так как длина его большая, требуется дополнительная фиксация светильника к потолку. Сами они металлические, в них вставляются осветительные элементы того или иного типа.

Точечные светильники

Точечные светильники крепятся к натяжному потолку при помощи закладной детали. К основному потолку крепится закладная деталь. Закладную деталь можно приобрести в магазине или изготовить самостоятельно из плотного листового пластика (толщина около 4-6 мм). На пластике чертится круг (внутренний диаметр, которого на несколько миллиметров больше основания светильника, а внешний диаметр на 20-30 мм больше радиуса внутреннего диаметра). Потом деталь вырезается и монтируется кронштейном для гипсокартонных профилей. Закладная деталь крепится к кронштейну, а затем кронштейн крепится к потолку.

Важно. Монтаж закладных колец для точечных светильников проводится до того, как установят натяжной потолок

До установки нужно провести всю проводку и разметить нахождение светильников.

Совет. Если купленный точечный светильник имеет квадратную (подробно о таких светильниках читайте тут) или другую форму, то закладную деталь нужно сделать или подобрать под форму светильника.

После того, как вы установили полотно на потолок, к нему, в местах, где будут располагаться светильники, крепятся термоусадочные кольца. Термоусадочные кольца нужны для фиксации полотна, чтобы не допустить его дальнейшее расползание, после вырезания в нем дырки под светильник. Так же эти кольца могут выдерживать большую температуру и предохранят края пленки ПВХ от перегрева. Термоусадочное кольцо можно сделать самому из тонкого пластика и приклеить его к потолку при помощи суперклея. Затем обязательно прорезается отверстие острым ножом.

Далее оборудование подключается к проводам и устанавливается в гнездо.

Важно. При использовании светильников с мощностью 12 В необходимо приобрести и установить контролер (трансформатор), который не допустит перегрева

После установки светильников нужно проверить их работу.

В зависимости от типа используемой лампы высота потолка будет различной (минимальный отступ нужен для светодиодного светильника, максимальный – для галогенной лампы).

Вставка точечного светильника в потолок

Подсветку можно установить и между основным и натяжным потолками. Принцип установки такой же, как и у внешней подсветки, только дырки прорезать не надо. Светильники устанавливаются на расстоянии до натяжного потолка (в зависимости от типа лампы, минимальное расстояние 2 мм). Для таких светильников используется полупрозрачное полотно, которое делает свет приглушенным и рассеянным.

Светодиодные модули — особенности монтажа

Выбор в пользу светодиодного освещения для подвесной системы Армстронг понятен. Изделия позволяют добиться равномерного освещения без вредного мерцания при максимально экономичном потреблении электроэнергии.

Установить такие светильники в систему не сложно. Для этого на корпусе прибора выполняют разметку для крепления блока питания и светодиодной ленты. Согласно меткам сверлят отверстия для крепления саморезами. Элементы крепления фиксируют так, чтобы светодиодная лента прилегала к корпусу прибора без зазоров. Если пользуются клеевым составом, то наносят его на обратную сторону ленты в нескольких местах.

Как только монтаж светильников будет окончен, проверяют правильность подключения элементов и устанавливают рассеиватель света. Заключительный этап — тестирование прибора в рабочем состоянии.

Специалисты рекомендуют при монтаже модульных светодиодных светильников фиксировать светодиодную линейку к корпусу саморезами в комплекте с полиэтиленовыми шайбами для максимально плотного прилегания всех элементов.

Достоинства и недостатки светодиодных светильников

Подобные приборы, как и любые другие, обладают как положительными, так и отрицательными качествами, однако вторых значительно меньше. Среди плюсов можно отметить:

  • низкое потребление энергии при длительном сроке эксплуатации (до 50 000 часов);
  • высокий коэффициент полезного действия (КПД), который достигается за счет малой теплоотдачи;
  • возможность выбора любого цвета, включая многоцветные светодиодные ленты;
  • возможность диммирования, что позволяет выполнить зонирование помещений.

Стоит отметить безвредность светодиодов для человеческого организма

Если обратить внимание на люминесцентные светильники, то они со временем начинают пропускать сквозь трещины в люминофоре ультрафиолет. К тому же их утилизация как бытовых отходов запрещена по причине содержания в колбе паров тяжелых металлов, в том числе ртути

Устройство светодиодных светильников не предусматривает использования вредных для организма веществ.

Что касается недостатков, то их отмечается всего два:

  • Та же светодиодная лента требует установки дополнительного оборудования – адаптера, а иногда и контроллера. А вот спрятать эти устройства бывает сложно.
  • Деградация кристаллов. Со временем сила светового потока снижается. Интенсивность деградации зависит от качества самого чипа и блока питания, с которым он работает.

Уникальная разработка

В современном мире особым спросом пользуются светодиодные модели светильников. Светодиод представляет собой уникальную разработку, которая с успехом прижилась на рынке осветительных приборов и смогла вытеснить многих своих предшественников. Принцип действия такого рода светильников основан на применении полупроводников, которые излучают свечение. В результате применения в производстве этого принципа стало возможным изобретение экономичных и долго работающих осветительных приборов.

Светильники линейки Армстронг, являясь светодиодными изделиями, обладают всеми преимуществами, что присущи этому роду осветительных приборов.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

  1. Обесточивание электрической сети.
  2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
  3. Проверка типа цоколей.
  4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
  5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

  1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
  2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
  3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Преимущества и недостатки

Логичнее начать с достоинств ЭШС:

  1. Металл не окисляется под слоем шлаковой ванны, не нужно использовать газовое оборудование для создания безопасной атмосферы.
  2. Соединяемые детали равномерно разогреваются и медленнее остывают. Нагрев начинается на уровне флюса. Благодаря «шубе» сохраняется стабильная температура в процессе образования шва. Это благотворно сказывается на качестве соединения.
  3. Параметры токовой нагрузки меньше влияют на процесс образования шва, прогрев происходит за счет разогретого шлака. При прерывании подачи электричества процесс не прерывается.
  4. За один проход проваривается металл толщиной до 200 мм, не нужно делать много проходов, сокращается время сварки. При двух электродах допустимо соединять металл толщиной свыше 200 мм.
  5. Минимизируются затраты на расходные материалы, объем шлака составляет не более 5% от объема металла, затраты на электроэнергию небольшие, нет потерь, свойственных сварке на постоянном токе.
  6. Высокий коэффициент полезного действия. При минусе временных и денежных затрат – большой объем работ хорошего качества.
  7. Минимизируется человеческий фактор: автоматически выдерживается заданное расстояние электрода до детали.
  8. Сокращается время подготовительного этапа, разделки кромок не требуется. Заплавляется зазор между деталями.

Несколько минусов, которые нельзя скидывать со счетов:

  1. Вариативность швов уменьшается, методом ЭШС выполняют только вертикальные или сильно приближенные к ним швы.
  2. Процесс непрерывный, нельзя остановиться на середине шва, пострадает качество соединения.
  3. Высокая зернистость диффузионного слоя, при минусовых соединениях пластичность металла существенно снижается, шов приобретает хрупкость.

В промышленных масштабах электрошлаковая сварка экономически целесообразна при соединении толстых элементов. Для тонкостенных деталей расходы на оборудование окажутся слишком большими.

Схемы подключения светодиода к 220В

Полупроводник пропускает ток только в одном направлении. Однако в сети в 220В имеется переменный ток, где с частотой в 50 Гц направление тока меняется. Чтобы компенсировать этот эффект и подключить светодиодную лампу, требуется выпрямитель какого-либо типа, способный погасить обратное напряжение.

В таком качестве выступает резистор, конденсатор, выпрямительный мост. Соответственно, подключить светодиод к сети в 220 Вольт можно несколькими способами. Чаще всего в быту используется схема с резистором, поскольку такой способ прост в монтаже и доступен по стоимости.

Как подключить светодиодный светильник последовательным способом

Такое подсоединение выполняется очень легко и вполне годится для бытовых светодиодных приборов и сети в 220 Вольт.

  1. Для начала рассчитывают требуемую мощность резистора и учитывают необходимость в защите от обратного напряжения. Теоретически при подсоединении светодиода, мощностью, например, в 3 Вольта, «избыток» в 217 Вольт оседает на резисторе. Однако на деле обратная полуволна в этом случае подается на светодиод, а не на резистор, а так как обратное напряжение у полупроводников невелико – до 30 Вольт, прибор быстро выходит из строя.
  2. Все элементы цепи – резистор, диод защиты и светодиод подключаются последовательно.

Важно! В схеме следует установить резистор мощностью не менее 2 Вт, так как устройство здесь заметно нагревается

Как подключить светодиодный светильник к 220В параллельным способом

Подсоединить светодиодный светильник можно и параллельно. Такая схема более надежна, хотя не исключает эффект мерцания.

  1. Индикаторный диод подключают параллельно светодиоду. Диод должен иметь обратное включение. При первой полуволне работает индикаторный диод, при второй – светодиод. Напряжение, падающее на последний, не превышает 1 Вольт, что делает такую схему более долговечной.
  2. Мощность резистора и здесь должна быть избыточной – он нагревается.

Снизить эффект мерцания позволяет параллельная установка 2 светодиодов. При подсоединении к сети в 220В при одной полуволне включается 1 светодиод, при второй – параллельный ему. При таком расположении оба элемента в нужной степени защищены от избыточного обратного напряжения.

Важно! Окончательно от эффекта мерцания и в этом случае избавиться нельзя

Схема включения светодиода в сеть 220 вольт лучевым соединением

Запитать светодиод от сети 220В таким способом – лучший вариант, так как метод предупреждает излишний нагрев всех деталей цепи и исключает заметные для глаза мерцания. Кроме того, цепь, включающая конденсатор, потребляет меньше тока. Минус схемы – подключение светодиодных ламп требует больше времени и подразумевает цепь из большого количества элементов.

  1. Вместо резистора основную нагрузку по выпрямлению тока берет на себя конденсатор. Использовать необходимо пленочное устройство – электролит не годится. Рассчитано на напряжение как минимум в 250 Вольт, а лучше в 400 Вольт.
  2. Параллельно конденсатору в цепь включают резистор. Его задача – разряд конденсатора после того, как светильник отключают от сети в 220 Вольт.
  3. Параллельно светодиоду подсоединяют диодный мост – его можно приобрести готовым, а можно самостоятельно сделать из 4 диодов с подходящими характеристиками. Максимальная сила тока моста должна быть выше, чем аналогичный показатель у светодиода. Возможное обратное напряжение – не менее 400 Вольт. Мост подсоединяется в обратном направлении по сравнению со светодиодным элементом.
  4. Последовательно конденсатору в цепь вставляют еще один резистор – токоограничительный. Его цель – защитить схему от случайных скачков напряжения в сети на 220 Вольт.

В такой схеме все элементы нагреваются незначительно, что обеспечивает высокую долговечность и надежность.

Схема шунтирования светодиода обычным диодом

Необходимость шунтирования доказана практикой. Теоретическая схема подключения светодиода без дополнительного элемента оказывается несостоятельной.

Рабочая схема включает индикаторный обычный диод с той же полярностью, что и светодиодное устройство. При этом излишне высокое напряжение обратной волны оседает на диодном элементе, а остаточное напряжение светодиод пробить уже не может. Диод монтируют между резистором и светодиодом.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрацииОписание действий

Разметка уровня

От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.

Монтаж стеновых профилей

Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

Крепление потолочных подвесов

С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.

Подвесы в местах установки светильников

Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.

Установка несущих профилей

Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

Выравнивание горизонтальности профилей

Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

Сборка каркаса из продольных и поперечных профилей

Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

Установка встроенных элементов

После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

Монтаж точечных светильников

В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

Потолочные сплит-системы

Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

Укладка плит

Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
