Гофра для электропроводки: как выбрать и установить гофрорукав для кабеля

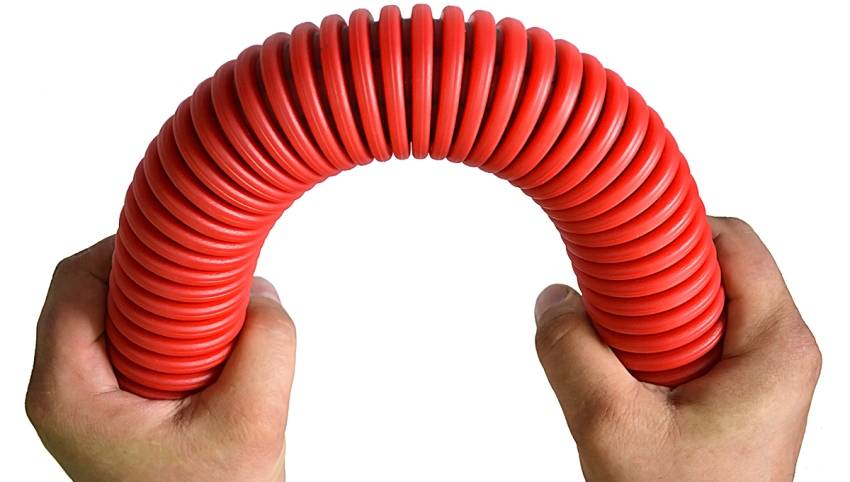

Гофра для проводов: конструкция и материалы

Гофротрубу для кабеля используют для монтажа всевозможных линий, а также для различных вариантов проводки: замаскированной, подземной и наружной. Они различаются своим устройством, технологией и сырьем.

Могут использоваться следующие типы материалов:

ПНД является гибким проводом;

Применение материала ПНД

  • поливинилхлорид относится к самозатухающим типам сырья;
  • пнд применяется для скрытых линий. Он прокладывается в бетонных конструкциях или кирпиче;
  • полипропилен представляет собой пластиковую магистраль, которая используется для установки кабеля;
  • полиамид обеспечивает хорошую гидроизоляцию.

Структура изделия из полиамида

Если проводка прокладывается по горючим видам материала, то применяется термостойкая гофра из металла. Трубы могут иметь разную конструкцию. При однослойном варианте у магистрали одна стенка между наружной и внутренней поверхностью. Двухслойное изделие имеет внутренний слой, который помещается в защитном корпусе.

Гофра для проводов востребована благодаря множеству достоинств:

  • долгий срок службы;
  • не пропускает влагу;
  • стойкость к возгораниям;
  • повышенная сопротивляемость разным видам нагрузки;
  • не поддается коррозии;
  • небольшой вес.

Электрические провода

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети. А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

  • повышенной влажности (уличной либо комнатной);
  • перегрева при повышенных нагрузках;
  • ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в жесткие кабель-каналы или гибкие гофрорукава. Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру-трубу кабель получает защиту от:

  • сдавливания и иных механических повреждений;
  • ультрафиолета и осадков (при прокладке проводов на улице);
  • воздействия влаги.

И последнее – пожаробезопасность

Это качество особенно важно, если прокладывают проводку в деревянном доме. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов. Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.

Технические характеристики

Характеристики гофрированного металлического рукава для электромонтажных работ включают в себя общие преимущества и недостатки, а также особые значения, важные для специалистов.

К преимуществам гофры из металла относятся:

  • предельная прочность и устойчивость к различным механическим, температурным воздействиям, влаге и ультрафиолету;
  • длительный срок службы (до 50 лет);
  • простота монтажа;
  • биологическая инертность (трубы не привлекательны для грызунов, насекомых, грибков);
  • диэлектрические свойства, защищающие от поражения током;
  • противопожарные свойства (металл – негорючий материал);
  • стойкость к агрессивным средам;
  • экологическая чистота и безопасность при нагревании (нет эмиссии токсических веществ под воздействием высоких температур, как в случае с полиэтиленом);
  • небольшой вес.

Недостатков у металлической гофры немного:

  • более высокая стоимость по сравнению с аналогами из ПВХ и пластика;
  • увеличение срока электромонтажных работ;
  • риск скопления конденсата внутри рукава и последующего снижения сопротивления изоляции проводов.

При выборе гофры стоит обращать внимание на обозначения производителя. Все изделия предназначены для определённых диапазонов температур, что должно быть указано на упаковке или непосредственно на трубе. Минимальные температурные значения для использования гофрированной трубы могут колебаться от -45 до +5°С, максимальные – в диапазоне +60…+400°С

Минимальные температурные значения для использования гофрированной трубы могут колебаться от -45 до +5°С, максимальные – в диапазоне +60…+400°С.

В магазинах встречается металлическая гофра диаметром 16, 20, 25, 50 и 63 мм. Это наружный диаметр трубы, принятый для условного обозначения всеми производителями. Внутренний диаметр обычно на несколько миллиметров меньше, в зависимости от толщины стенки рукава.

В продажу изделия поступают в виде бухт – объёмных намоток материала от 15 до 100 метров.

Муфты для соединения

Чтобы соединить между собой два отрезка электропроводки, заключенной в гофрированный рукав, а также при соединении их к различным аппаратам или оборудованию, необходимы специальные фитинги.

  1. Резьбовые муфты со специальной царапающей гайкой. Именно она обеспечивает дополнительное заземление шланга. Производители предлагают прямые муфты и угловые, с наружной резьбой и внутренней.
  2. Вводные соединительные муфты. Их применяют в процессе монтажа проводки к щитам, ящикам или оборудованию.
  3. Резьбовой крепежный элемент специального назначения. Его используют, когда надо соединить сам металлический рукав к металлической трубе, которая является своеобразным коробом для электропроводки.
  4. Прямая муфта, используемая для соединения двух концов самого металлорукава. Это резьбовой элемент (резьба внутренняя двухсторонняя), шаг резьбы соответствует шагу витка рукава.

Составление схемы

Перед началом проведения электропроводки в дом, нужно составить схему. При её построении нужно учесть такие моменты:

  • Выключатели не следует заставлять мебелью, высота до них – не меньше полуметра от пола;
  • Размещение розеток, щитков и счётчиков должно быть в доступных всегда местах;
  • Расположение и количество розеток будет зависеть от того, где планируется разместить электроприборы и сколько их будет (высота до розетки от пола – 0,25-0,5 м, примерно по одной на 6 м2 площади);
  • Распределительные коробки – только металлические, пластиковые или древесные материалы не использовать;
  • Следует избегать перегибов и скручивания проводов, размещаются они сверху и снизу на расстоянии 0,15 м от потолка и пола.

В каких случаях нужна гофра при прокладке кабеля?

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый «удар», если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
монтирование наружных электротрасс, в том числе по воздуху

Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
создание подвижных частей электроцепи;
планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).

Особенности и нюансы монтажа кабеля в гофре в земле

Монтаж кабельно-проводных изделий в гофре в земле не противоречит требованиям ПУЭ и профильных СНиПов

Важно правильно подобрать материал и диаметр гофротрубы, а также учесть все нюансы этой части электромонтажных работ. Ниже приведен список особенностей, которые следует учесть:

не стоит использовать гофру из обычного металла. Она быстро придет в негодность под действием коррозионных сил (влаги, химических соединений);

гофра из полимерного ПВХ — возможный, но не идеальный вариант. Этот материал недостаточно хорошо переносит перепады температур, может стать хрупким и начать «сыпаться»;

ПНД гофра — оптимальный выбор. Полиэтилен низкого давления отлично справляется со всеми «вызовами» подземной прокладки кабеля;

необходимо позаботиться о специальных защитных футлярах, которые будут надеты поверх гофры в каменистых местах кабель-трассы, на участках повышенной вероятности продавливания грунта и нарушения целостности электролинии (дороги и тропинки, близ деревьев, в неглубоких траншеях, около других трубопроводов). Футляры изготавливают из асбестоцементных труб или современных пластиковых материалов, в том числе разъемные в виде пары полуцилиндров;

при прокладке гофру вместе с кабелем нельзя натягивать, должна быть небольшая слабина или вообще волнообразная укладка;

нельзя забывать о заземлении брони защищенных кабелей и протяжке сигнальной ленты.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

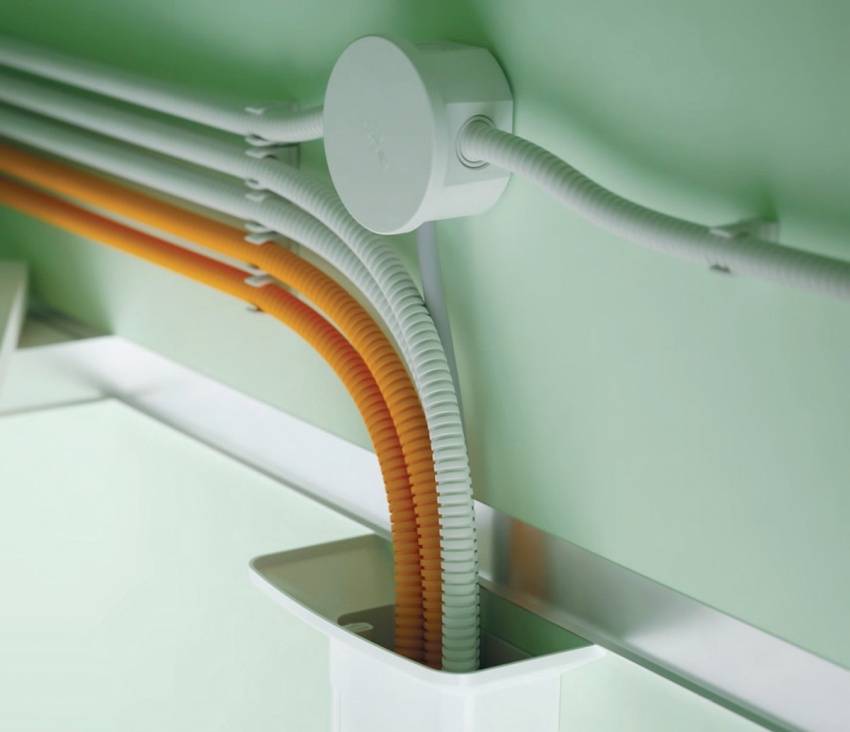

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Что нужно учитывать при выборе гофротрубы

При выборе гофры для проводов нужно учитывать некоторые рекомендации

Обратите внимание на цветовую гамму материала. Цвет лучше выбрать равномерный и без вкраплений. Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика

Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика.

Чтобы облегчить процесс монтажа, не стоит слишком экономить и выбирать трубку без протяжки

Это важно для труб маленького диаметра

Монтаж нескольких проводок

При приобретении приспособлений не забывайте о специальном крепеже для установки труб. При этом можно воспользоваться хомутами, клипсами и дюбелями.

В гофре для электропроводки задействуются разнообразные типы кабелей, поэтому важно подобрать правильные размеры, которые зависят от сечения проводов. Для компьютерных линий подойдет труба сечением 16 мм, а для подводов к розеткам применяется труба в 20 мм. Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм

Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм.

Вариант схемы электрической проводки

В таблице можно посмотреть, как выбрать гофру с учетом цветовой гаммы.

Цвет гофрыВарианты применения
БелыйДля проводов компьютера.
СерыйДля любой линий электропроводки.
Черный или коричневыйДля разных бытовых агрегатов.
ЗеленыйДля телефонных линий
КрасныйДля проводов снаружи здания.
СинийДля конструкций теплого пола и для магистралей водоснабжения.
ЖелтыйГазоснабжение.

По пожаробезопасности данный материал делится на три категории:

  • для монтажа на негорючих поверхностях из бетона или кирпича используются любые трубы;
  • в каркасных постройках применяются ПВД и ПВХ гофра;
  • для укладки в возгораемых конструкциях применяются трубы с устойчивостью к огню. На таких поверхностях запрещено использовать пластик.

Цена металлической гофры для кабеля

Средняя цена за гофру для метрового кабеля варьируется от 10 до 800 рублей. Стоимость металлической трубы будет выше.

В таблице можно посмотреть цену за конкретные модели гофры.

ИзображениеИзделиеЦена, руб.
Труба гофрированная 32 мм T Plast 50 м660
Труба ПВХ В 16мм с протяжкой 100 м450
Труба 20 мм (100 м)487
Труба гофр. ПВХ с зондом d 16560
Труба ПНД d 16 с зондом1350
Труба гибкая для кабеля ПВХ 50 мм, 15 м525

На схеме показан монтаж гофротрубы при помощи специального крепежа

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

  1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

  1. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

  1. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

  1. Лёгкая разводка компонентов по помещению.
  2. Беспроблемное обслуживание, замена деталей в случае необходимости.
  3. Безопасность. Не потребуется даже запоминать особенности расположения.
  4. Упрощение дальнейшего подключения осветительных приборов.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

  • протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
  • на острый угол нельзя устанавливать цельный гофрорукав;
  • избегайте близкого расположения двух и более поворотов трассы;
  • угол поворота должен быть больше 90 градусов, радиус – желательно больше;
  • две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
  • не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
  • одна гофра – одна кабельная сеть;
  • силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

  1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
  2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
  3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

  1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
  2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

Нюансы выбора и монтажа гофроканалов

Пластиковые гофры для кабелей выпускаются в различной расцветке. Серые обычно сделаны из ПВХ, черные из полиэтилена, а синие из полипропилена. Но строгих правил в плане цвета не существует.

Каждый производитель добавляет краситель в полимер при изготовлении гофрированных труб по своему усмотрению. Однако существует международный стандарт раскраски подобных изделий и проводов в них, который предусматривает выбор цвета в соответствии с предназначением кабельной трассы.

Белые провода и гофры рекомендовано использовать для компьютерных сетей, серые и черные для общего назначения, зеленые для телефонных линий, а красные – исключительно для внешней уличной укладки.

Следование этим рекомендациям сильно упрощает жизнь электрикам, когда они приходят производить ремонт в незнакомом месте. Так направление каждой линии понятно сразу.

Наглядно с процедурой прокладки кабеля в гофрированной трубе ознакомит следующая галерея пошаговых фото:

После протягивания кабеля в гофрированный канал приступаем к креплению линий к строительным конструкциям:

Для устройства проводки кабелем, сечение которого составляет 3×2,5мм², обычно покупают гофрированную трубу диаметром 16 мм и монтажные клипсы соответствующего размера.


Несколько типов кабелей с разным назначением в одном гофрорукаве прокладывать запрещается категорически, лучше для каждого провода использовать отдельную трубу

Монтаж гофр и электропроводки в них производится в пять этапов:

  1. Гофрорукав и кабеля нарезается на отрезки нужной длины.
  2. С помощью кабельного чулка, встроенной протяжки либо просто вставленной в трубу проволоки производится втягивание провода в гофру.
  3. Рукава с кабелем внутри фиксируются в штробе, на полу или стене.
  4. Проложенные и закрепленные гофры подсоединяются к вводным отверстиям на корпусах коробок, щитков и подрозетников либо просто вставляются в них, а провода выводятся наружу.
  5. Дальше – обычный электромонтаж подключаемых к электросети устройств.

Чтобы упростить себе монтаж электропроводки, в продаже гофрорукав следует искать со специальным жгутом (протяжкой) внутри. Это обычная проволока, которую заранее протянули через гофрированную трубу на заводе.

Только при нарезке гофры надо быть внимательным, чтобы эта протяжка не ушла внутрь. Кабель на ней для протягивания в рукав крепится с помощью обычной изоленты.


С втягиванием кабеля в гофроканал можно справиться даже в одиночку, но вдвоем выполнять эту процедуру гораздо проще

Металлическую гофру обязательно нужно заземлить. И делать это стоит с обеих сторон рукава. Внутренний диаметр гофрированной трубы выбирается путем удвоения суммарного сечения всех укладываемых в нее кабелей. Это необходимо как для упрощения монтажа, так и для предотвращения перегрева проводов внутри.

Гофра должна входить в корпус розетки, выключателя либо щитка заподлицо. Какие-либо “выглядывания” кабеля или разрывы между торцом трубы и корпусом установочного либо распределительного устройства недопустимы.

О защите проводки гофрорукавом в таком случае можно забыть. Подобный неправильный монтаж только отнимет время и деньги, толку от него будет ноль.

Размеры и диаметр гофры

Каждая разновидность шлангов для монтажа электропроводки с ребром жесткости включает несколько образцов с разным сечением.

ПВХ-гофра

Диаметры рукава из поливинилхлорида приведены в таблице:

Внутренний, ммНаружный, мм
1610,7
2014,1
2518,3
3224,5
4031,5
5039,6

Толщина стенки меняется от 5 мм до 15 мм.

ПВХ-гофра имеет толщину до 15 мм.

Армированный рукав

Усиленную гофротрубу для прокладки кабеля продают следующих сечений:

Наружное, ммВнутреннее, мм
9,85,1
117,7
13,59,7
15,611,7
1914,7
2218
3831,5
4537,5
5849,5
71,562,5
87,578

С зондом или без

Для удобного протягивания проводов внутри гофры в нее помещают стальную проволоку – зонд (протяжку).

Диаметры такого рукава представлены в таблице:

Снаружи, ммВнутри, мм
1610,7
2014,1
2518,3
3224,5
4031,5
5039,6
6350,6

Погрешность в размерах составляет ±0,4 мм.

Как выбрать размер гофротрубы

В большинстве случаев гофру подбирают в зависимости от потребителя, к которому ведет линия:

  • до приборов освещения – 13 мм;
  • до выключателей и розеток – 20 мм;
  • между разветвительной коробкой и электрическим щитом – 25 мм;
  • от одного электрощита до другого – 32 мм;
  • в проходах между этажами, в стенах – 40 мм.

Слаботочные провода сигнализации, антенны, интернет и пр. требуют 25 мм.

Достоинства и недостатки гофрированных труб ПНД

У каждого полимерного изделия есть свои неоспоримые достоинства и недостатки. Среди преимуществ защитных рукавов специалисты отмечают:

стойкость к большим интервалам температур (от −30°C до +90 °C);

Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью

  • удобство монтажа гофры в любое время года и в сложных климатических условиях;
  • достаточную прочность на разрыв благодаря ребрам жесткости;
  • доступный монтаж и легкую протяжку кабеля в гофре для наружных и внутренних работ;
  • пластичность обеспечивает прокладывание любого контура, в большинстве случаев без фитингов;
  • при аварийной ситуации и частичном разрушении конструкций гофра немного растягивается или сужается, благодаря чему кабель внутри не рвется;
  • стойкость полимеров к коррозии, химическим реактивам и грунтам различной кислотности;
  • продолжительный срок эксплуатации (до 40–50 лет);
  • доступность (если говорить о гофре металлической для кабеля 16 мм, цена за метр составляет 11-15 руб.).

Среди возможных минусов:

  • слабая стойкость к разрушительному воздействию ультрафиолета в наружной проводке;
  • вероятность возгорания в незащищенном пластике.

В аварийной ситуации гофра растягивается или сужается, благодаря чему кабель внутри нее не рвется

Разновидности металлической гофры

Принято использовать несколько видов классификации металлической гофры. По классу прочности:

  • лёгкая – отличается относительно невысокой механической прочностью, поэтому подходит для установки кабеля наружным способом, над навесными потолками и лёгкими гипсокартонными конструкциями;
  • тяжёлая – изделия высокой прочности, позволяющие прокладывать их в бетонных стенах, в земле, покрывать толстым слоем штукатурки;
  • сверхтяжёлая – изделия, предназначенные для повышенных механических нагрузок, а также для прокладки на ответственных участках с высокими требованиями пожарной безопасности (в общественных местах, больницах, учебных заведениях).

По степени стойкости к механическим воздействиям:

  • очень лёгкая – способна выдержать нагрузку до 125Н/см2;
  • лёгкая – выдерживает давление 320 Н/см2;
  • средняя – противостоит давлению до 750 Н/см2;
  • высокая – способна выдержать до 1250 Н/см2;
  • очень высокая – выдерживает давление до 4000 Н/см2.

По типу сечения гофра делится на круглую, квадратную, грушевидную, арочную, эллипсную. По классу гибкости гофрированная труба разделяется на жёсткую, гибкую, особо гибкую, а также трубу с эффектом памяти.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
