Характеристики светодиода cree xp-g

Фонарь Fenix HL 23 CREE XP-G2 R5 ⋆ Interhunter

Фонарь Fenix HL 23

Для фонаря Fenix HL23 производители выбрали качественный светодиод Cree XP-G2 R5. Он компактный, долговечный (50 000 ч работы), не сильно греется во время работы. Максимальная яркость света для фонаря Fenix HL23 составляет 150 люмен. Пользователям доступны три рабочих режима, которые различаются яркостью и, соответственно, временем работы от одного аккумулятора.

  • High (150 люмен света / 1 ч. 20 мин от Ni-MH аккумулятора / 1 ч от щелочной батарейки);
  • Mid (50 люмен света / 5 ч. 40 мин от Ni-MH аккумулятора / 4 ч. 25 мин от щелочной батарейки);
  • Low (3 люмена света / 100 ч от Ni-MH аккумулятора / 110 ч от щелочной батарейки).

Освещения, которое фонарь дает в минимальном режиме, достаточно, чтобы использовать фонарь в качестве ночника в палатке или же не сильно подсветить рыболовные снасти на рыбалке.

Средний режим рассчитан на решения большинства стандартных задач, а максимальный свет пригодится в том случае, когда важно рассмотреть все детали дороги впереди, отыскать потерявшийся предмет или в иных ситуациях, требующих качественного освещения. Дистанция освещения в максимальном режиме для Fenix HL23 составляет 55 м

Дистанция освещения в максимальном режиме для Fenix HL23 составляет 55 м.

Благодаря тому, что фонарь Fenix HL23 работает всего на одном элементе питания стандарта АА, он отличается небольшими габаритами и весом. Размеры корпуса фонаря 71 мм × 38,9 мм × 40 мм. Его вес без аккумулятора — 52 г.

Совет

Корпус фонаря Fenix HL23 изготовлен из анодированного сплава алюминия. Некоторые детали сделаны из прочного пластика. Благодаря поворотному механизму, наклон корпуса можно зафиксировать в любом положении в пределах 60°. Диаметр эластичного ремешка на голову тоже свободно регулируется.

Фонарь Fenix HL23 предназначен для использования круглый год в любых погодных условиях. Его корпус полностью защищен от влаги и пыли. Уровень его герметичности соответствует требованиям стандарта IP-68. Помимо того, что фонарь можно включать даже под водою на глубине до 2 м, он выдержит падение на любую поверхность с высоты около 2 м.

Fenix HL23 отлично подойдет спортсменам-экстремалам, туристам, велосипедистам, охотникам, рыбакам

Его также удобно использовать в профессиональных целях, когда важно, чтобы руки оставались свободными

Например, для электриков, механиков, специалистов по ремонту компьютерной и другой техники, такой фонарь станет незаменимой частью экипировки.

Особенности:

  • яркость света фонаря до 150 люмен;
  • 3 режима работы;
  • диод белого света Cree XP-G2 R5 с рабочим запасом 50 000 ч;
  • питание от 1 батарейки размера АА;
  • вес без элемента питания 52 г;
  • цифровая регулировка напряжения;
  • механизм поворота корпуса на 60°;
  • корпус из алюминия и пластика;
  • уровень защищенности корпуса IP-68;
  • закаленное стекло передней линзы с просветляющим напылением.

Гарантия: Гарантийное обслуживание для фонаря Fenix HL23 Cree XP-G2 R5 возможно в течение 5 лет после его приобретения.

Cree XHP50.2 3000K 85CRI 6V на медной подложке 21мм

Светодиод XHP50.2 3000K от фирмы Cree на медной подложке с прямым тепловым контактом 21 мм

Название производителя: XHP50B-00-0000-0D0HH230G

Цветовая температура: теплый белый (3000К).

Характеристики:

Световой поток, Лм:2654
Индекс цветопередачи, Ra:85
Цветовая температура, К:3000
Напряжения, В:6/12
Максимальный ток, мА:3 A (6V), 1.5 A (12V)
Угол свечения,°:120
Максимальная мощность, Вт:18
Цвет:Теплый белый
Чип:Cree

При разработке новых светодиодов была использована и проприетарная технология EasyWhite, обеспечивающая наивысшую в отрасли цветовую однородность светодиодов, XLamp XHP50.2 охватывают диапазон цветовых температур 2700K-6500K при высоких показателях коэффициента цветопередачи (CRI).

Основные характеристики XLamp XHP50.2:

Форм-фактор5 x 5 мм
Модификации продукта6 В постоянного тока 12 В постоянного тока

с повышенным коэффициентом цветопередачи

Максимальный ток LED-драйвера3 A (6 В)1.5 A (12 В)
Максимальная мощность18 Вт
Максимальный световой поток2654 Лм
Максимальная световая эффективность165 Лм/Вт
Прямое напряжение (типовое)5.6 В White @ 1400 мА (6 В)11.2 В @ 700 мА (12 В)
Угол рассеивания120 °
Сортировка по бинам85°C ANSI (White)

2- 3- и 5-Step EasyWhite

Тепловое сопротивление1.2 °C/Вт
Пайка волной припояДа – совместимость с JEDEC J-STD-020C
Соответствие REACHДа
Соответствие RoHSДа

Cree XHP50.2 техн. документация (datasheet)

Американская компания Cree, Inc. вывела на рынок второе поколение светодиодов Extreme High Power. Серия светодиодов XLamp XHP50.

2 LED устанавливает новую планку световой эффективности и величины светового потока в своем классе.

Производитель утверждает, что новые светодиоды выдают на 7% больше люмен и имеют на 10% более высокую световую эффективность (Лм/Вт) по сравнению с предыдущим поколением светодиодов XLamp XHP50, также в свое время успевших побыть чемпионами среди светодиодов в форм-факторе 5,0 х 5,0 мм. XHP50.2 выдают световой поток более 2,500 люмен со светоизлучающей поверхности всего 6 мм2, что позволяет использовать их в широком спектре осветительных приборов, начиная от компактных спотовых светильников и вплоть до уличных светильников различного назначения.

Сверхъяркий светодиод 18 Вт Cree XHP50.2 Star, цвет свечения белый, с подложкой. Светодиод Cree XHP50.2 Star 18 Вт установлен на медную подложку, которая имеет хорошую теплопроводность.

За счет единого слоя  люминофора на излучающей поверхности значительно улучшена равномерность излучения и светового пятна.

Мощные светодиоды – особый класс светодиодной продукции, дающий огромный потенциал для воплощения самых сложных дизайнерских решений. Подсветка зданий, отдельных элементов интерьера, рекламных табло и щитов, тюнинг автомобилей.

Светодиоды зачастую применяются при изготовлении светодиодных ламп, прожекторов и фонариков, а также автомобильных светодиодных ламп. Так же отлично подойдут для создания самодельных источников света, такие как светильники и лампы.

Обратите внимание

 Светодиоды Cree идеально подходят для применения там, где требуется высокая яркость и компактные размеры.

Мощные светодиоды Cree имеют высокий КПД. К неоспоримым преимуществам светодиодов Cree относится: легкость конструкции, надежность, практичность и долговечность.

Подключение светодиода требует обязательного соблюдения некоторых технических правил. Самым важным правилом является соблюдение полярности при подключении. Следующее условие для обеспечения беспроблемного функционирования светодиодов – это использовании драйвера, обеспечивающего постоянство протекающего через светодиод тока.

Подключение

Со светодиодами Кри используются блоки питания на 9-12 В, но вольт может быть и больше, если правильно подбирается ток.

При подключении большое значение имеет вид чипа:

  • с одним кристаллом;
  • с четырьмя кристаллами;
  • мощный (от 1 Вт).

Единичные светодиоды с одним кристаллом всегда
подключаются к источнику питания через резистор. Для того, чтобы определить его
сопротивление, от напряжения питания отнимается падение вольтажа на диоде,
полученный результат делится на ток.

Если необходимо соединить 2 или 3 диода, можно
использовать как последовательную, так параллельную схему.

Если в чипе 4 кристалла, соединенных параллельно, можно
использовать как резистор, так драйвер. Сопротивление резистора определяется
так же, как для изделия с одним кристаллом.

Падение напряжения мощных светодиодов указана в
технической документации. Но более важен ток, поэтому эти изделия подключаются
к батарейкам (в саду или автомобиле) или драйверу (в жилых помещениях).

При подключении блока к бытовой электросети в схему включается электролитический конденсатор и диодный мост. Другой вариант – специальный драйвер, содержащий все необходимые элементы.

Оригинал или подделка

Большая популярность
светодиодов линейки Cree, в том числе Q5, привела к активизации многих
фирм-мошенников по выпуску подделок. Однако в сравнении с оригиналом их
хаpaктеристики сильно отличаются – в первую очередь по следующим критериям:

  1. Худшее соотношение показателей мощности потрeбления к производимому световому потоку (измеряемому Лм/Вт).
  2. Большее чем у настоящей продукции образование тепла.
  3. Повышенная деградация кристалла.
  4. Небольшой срок службы – всего 15-20 тыс. часов.

Кроме того, отличить
подделку от оригинальной продукции можно как по внешнему виду светодиодной
матрицы, так и по образуемому им во время работы световому пятну. Ненастоящее
изделие отличается меньшими габаритами кристалла и токопроводящие линии на нем
более заметны. Форма света на ровной поверхности и фирменной модели имеет
хорошо заметные контуры и более контрастно.

Светодиод Cree XLamp XHP50

Производители фонарей и их комплектующих из года в год представляют публике новые модели, чем не перестают удивлять пользователей с самых разных уголков планеты.

Как правило, представленные новинки намного превосходят предыдущие экземпляры как в плане характеристик, так и в соотношении цена/качество.

Ведь с каждым годом технологический прогресс неустанно движется вперед, совершенствуются методы производства и, соответственно, улучшается качество выпускаемой продукции.

Обратите внимание

Не так давно, американская компания Cree Inc.порадовала пользователей выпуском светодиода Cree XLamp XHP50. Хоть данная модель на сегодняшний день уже и не является свежайшей новинкой, это не мешает ей удерживать лидирующие позиции на современном рынке светодиодов.

Данный светодиод работает на совершенно новой платформе CS5, которая является собственной разработкой компании Cree. Главными особенностями данной платформы являются:

  • Низкая себестоимость. Для производства диодов данной модели требуется минимум ресурсов и материалов, соответственно, цена на это устройство сравнительно небольшая. В частности, удалось сэкономить на материалах благодаря применению новой системы охлаждения, которая позволяет отказаться от массивных радиаторов.
  • Увеличенный срок службы. Светодиод XHP50, разработанный на платформе CS5, по заявлению производителя работает до 50 000 часов при температуре окружающей среды около 20°С, и примерно 35 000 часов при экстремальных температурах (до 105 °С). К тому же, использование новой платформы позволило уменьшить влияние температуры на плотность светового луча. Таким образом, исходящий луч не тускнеет, не моргает и не пропадает при длительной эксплуатации в экстремальных условиях.
  • Увеличена плотность светового потока. Также, новая платформа позволила максимально эффективно использовать подаваемый заряд, обеспечивая пользователя должным уровнем яркости. Таким образом, при мощности 19 Вт эффективность светового потока составляет 2546 лм.

Следует отметить, что при использовании данного светодиода в совершенно идентичных устройствах, было замечено, что прибор с диодом XHP50 проработал на порядок дольше, так как его температура была намного меньше, соответственно, диод изнашивался намного медленнее.

Также к особенности данной модели можно отнести тот факт, что в светодиоде CreeXHP50, при площади корпуса 5х5 мм присутствует целых 4 кристалла размерами 1,5х1,5 мм.

Это позволило получить безупречные характеристики светового потока без увеличения рабочей площади светодиода.

К тому же, благодаря применению соразмерных плат, светодиод XLamp XHP50 на платформе CS5 является взаимозаменяемым с моделями серии XM-L2, что позволяет без особого труда и при наличии должных навыков, заменять один светодиод другим.

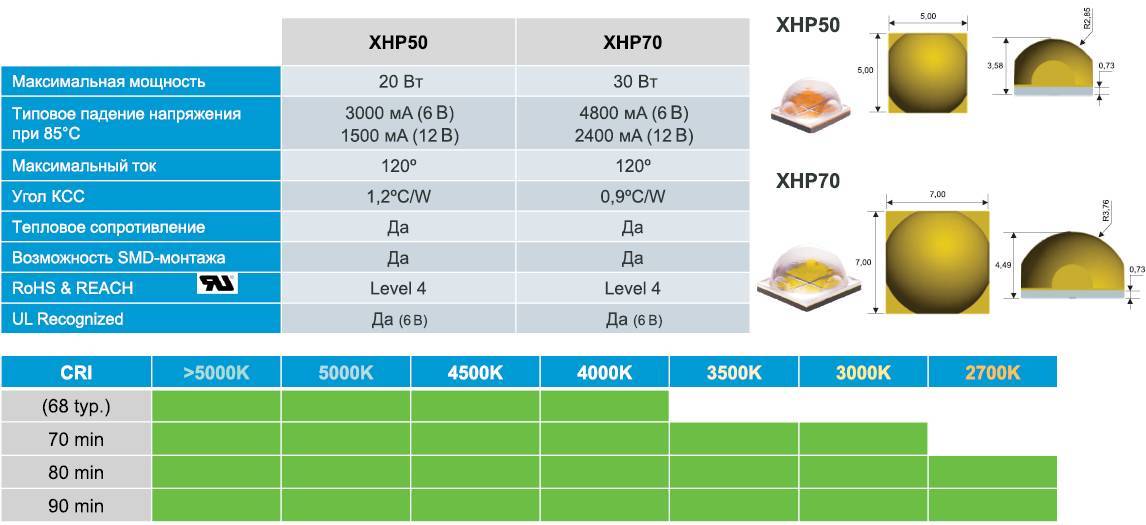

Для того чтобы понять, насколько же представленный светодиод хорош, рекомендуем ознакомиться с его детальными характеристиками, которые представлены ниже:

Характеристика:Ед. измерения:Показатель:
Макс. световой потокЛм2546
Макс. эффективностьЛм/Вт149
Макс. рабочая температура°C105
Длительность эксплуатацииЧас50 000
Угол свеченияГрадус120
Макс. ток (образец 6В)mA1500
Макс. ток (образец 12В)mA3000
Макс. обратное напряжениеВ-5

Благодаря таким характеристикам, светодиод CreeXHP50 обеспечивает увеличение светового потока ровно в два раза по сравнению со светодиодами предыдущего поколения, сохраняя надежность, присущую всем продуктам компании Cree. Также, как результат использования новой платформы, мы можем видеть, что себестоимость устройства находится на доступном для большинства потенциальных пользователей уровне, ввиду того что в новом диоде XHP50:

  • снижено на 75%;использование алюминия,
  • уменьшена на 90% печатная плата;
  • уменьшено на 80% использование материалов для создания линзы;

Светодиод Cree XHP50 представлен в современном корпусе и выпускается в двух конфигурациях: 6-и и 12-ти вольтовой. Также у данного диода существуют две модификации с размером 7х7 и 3,45х3,45 в вариантах HD (High Density) и HI (High Intensity). Это позволяет крупным производителям фонарей подбирать такой диод, который больше всего подойдёт под фонарь по габаритам и мощности.

Светодиод Cree XHP50 не является последней моделью на данной платформе, так как инженеры компании Cree постоянно совершенствуют конструкцию диодов, улучшая их показатели яркости и долговечности.

А ввиду того, что основная стратегия компании Cree направлена на оптимизацию изготавливаемой продукции, то мы наверняка в ближайшем будущем увидим ещё более эффективные светодиоды на этой же платформе.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

  • ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
  • MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
  • XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
  • XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
  • XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
  • XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
  • XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
  • XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
  • XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
  • XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

  • Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
  • P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
  • P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
  • SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
  • P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Характеристики светодиодов

Q5 – это характеристика
диодов компании Cree,
определяющая уровень силы светового потока. Иначе он обозначается как бин или
код яркости. В данном случае этот параметр заключен в диапазоне значений – от
107 до 114 лм. Это одно из важнейших свойств, помимо цвета, по которому
происходит выбор светодиода для конкретной области применения. Led-кристаллы,
рассматриваемой линейки, существуют в трех основных группах и имеют следующие
особенности распределения света в пространстве:

  1. XR-E – ранее выпускались, ими оснащались преимущественно фонари. Характеризуются ярким световым пятном с центральной фокусировкой и ровной периферийной засветкой.
  2. XP-G – в центральной области потока освещения заметено некоторое ухудшение яркости, из-за чего светодиоды этой группы проигрывают в дальнобойности аналогам.
  3. XM-L – выпускаются с 2011 года и отличаются наилучшими характеристиками среди прочих моделей – до 1000 лм при силе тока всего в 3 А! Однако в рассматриваемую серию Q5 данная группа светоисточников от Cree не входит.

Как и любые другие лампы, все светильники данной марки различаются по температуре цвета и разделяются на теплые, холодные и нейтральные. При этом характеристика нагрева белого оттенка может доходить до 8 тыс. К. Кроме того, они классифицируются по качеству цветопередачи – индексом CRI. В лучшем случае он может равняться 100, в худшем – 0. В среднем лед-элементы Cree типа Q5 имеют значение этого параметра от 75 до 90.

Большой спрос на светодиоды
Cree серии Q5 во многом обусловлен следующим набором характеристик:

  1. Небольшая
    мощность энергопотребления – всего 1-3 Вт.
  2. Максимальное
    разнообразие цвета.
  3. Возможность
    задания световому пучку нужной формы с помощью специализированного отражателя. Это
    расширяется сферу их применения – вплоть до подсветки внешних объектов и
    сооружений.

Лед-светоисточники
фирмы Cree при упрощенном рассмотрении разделяются на две основные категории – Xlamp
(наиболее мощные) и с повышенной яркостью High Brightness. Первые
классифицируются на следующие подгруппы:

  1. ML (0,25-1,6
    ватт), для неяркой подсветки.
  2. MX (2-4 Вт),
    освещение жилища.
  3. XB (3-5 ватт),
    универсальное назначение.
  4. XH (0,6-1 Вт),
    отличаются высокой энергоэффективностью и применяются для подсветки помещений.
  5. XHP35 (до 13
    Вт), благодаря большой силе используются для направленного дальнобойного
    освещения дорог, площадей.
  6. XM (10 ватт),
    для фар и фонарей.
  7. XP (2-10 Вт),
    большое разнообразие, в том числе по оттенку, имеют универсальное назначение.
  8. XQ (1-3 ватт),
    характеризуются миниатюрностью, устанавливаются для подсветки сооружений,
    транспорта.
  9. XR (2-4 Вт),
    используются для освещения домов, площадей.
  10. XT-E (5 ватт),
    универсальное использование.

На изображении
представлено наглядное сравнение рассмотренных подгрупп светодиодных моделей Cree:

Ультра-яркие High Brightness

В отдельную группу
светильников от компании Cree серии Q5 попадают ультра-яркие High Brightness.
Они имеют отдельную маркировку, обозначаемую, как CLX. По исполнению температуры
светового излучения могут быть белыми и разноцветными. При этом возможность
смены оттенков определяется наличием количества пар – анод-катод. Для
обеспечения переключения между всеми расцветками устройство снабжается тремя
такими наборами электродов.

В категории High
Brightness выделяются следующие подгруппы:

  1. Р2 Oval 4-mm. Имеют красные, зеленые и синие модификации. Устанавливаются в различные системы подсветки, например, для монитора.
  2. P2 Oval 5-mm. Производятся в желтом, синем, красном и зеленом исполнении. Устанавливаются в лед-приборы, например, объявление-бегущая строка.
  3. P2 Round 5-mm. Изготавливаются в моно- и полихромном вариантах. Монтируются в приборы, работающих при больших перепадах влажности и температуры воздуха.
  4. SMD. Белые и цветные диоды с корпусом, позволяющим выполнять установку на поверхность. Разноцветные версии могут светить как одним, так и одновременно несколькими оттенками.
  5. P4. Используются для формирования узконаправленного светового потока, что необходимо для подсветки вывесок, на транспорте и в прочих подобных условиях.

На рисунке наглядно
изображено различие между подгруппами диодов этой модификации:

Сравнение и характеристики светодиодов CREE XHP70 и XHP50

По техническим характеристикам и возможностям светодиоды Cree XHP50 и XHP70 существенно превосходят не только традиционные лампы накаливания, но и более ранние серии бренда Cree.

На выдающиеся характеристики указывает и серия XHP, что расшифровывается как «eXtremely High Power», «особо высокой мощности».

Перечислим лишь основные преимущества светодиодов XHP 50 и XHP 70:

  • Компактные размеры (основания 5х5 и 7х7 мм): совместимость с осветительными решениями на базе LED предшествующих серий.
  • Низкий уровень напряжения (реализовано питание на 6 и 12 В).
  • Длительный срок эксплуатации вне зависимости от числа активаций диода.
  • Высокая устойчивость к агрессивным воздействиям внешней среды, в том числе перепадам температур и вибрациям.
  • Высокий уровень светоотдачи, высокий угол обзора (120°).
  • В отличие от ламп накаливания, не нуждаются в разогреве и с момента активации выдают максимальный световой поток.
  • Фантастически высокий световой поток.
  • Использование революционной технологии SC5, позволяющей получать более компактные, эффективные и экономичные осветительные решения на базе принципиально новой платформы.

Отдельно стоит отметить экономическую привлекательность систем освещения на базе диодов модельного ряда XHP.

Использование инновационной платформы SC5 дает возможность экономить, в том числе и на этапе проектирования, за счет снижения себестоимости сопутствующих компонентов (печатной платы, вторичной оптики, радиатора).

При грамотном подходе экономия может составить до 40% по сравнению с системами на базе диодов предыдущей серии.

Описание светодиодов Cree XHP50 и XHP70

В изделии реализована принципиально новая система теплоотвода, что значительно увеличивает переносимость высоких температур и дает возможность дополнительно сэкономить на радиаторе.

В компактном корпусе 5 на 5 мм размещается 4 кристалла 1,5х1,5, что дает мощный световой поток без увеличения рабочей площади.

Самый мощный диод из линейки светодиодов Cree XHP. Потребляет до 32 Вт мощности, выдавая при этом совершенно фантастический световой поток в 4022 Люмена.

Важно

Ширина и длина основания хоть и немного превосходят показатели XHP50, но размеры кристаллов и всего изделия остаются достаточно компактными.

Если вам нужен как можно более мощный прожектор, светильник или фонарь, LED Cree XHP70 станет наилучшим выбором.

Заключение: Сравнивая LED линейки XHP, можно увидеть, что флагманская модель Cree XHP70 выдает нереально высокий световой поток даже по сравнению с младшим собратом по линейке, диодом XHP50.

4022 Лм при потребляемой мощности до 32 Вт — это вдвое выше, чем у недавнего фаворита потребительских симпатий на платформе SC3, диода Mk-R.

Стоит обратить внимание и на переносимость высоких температур, что особенно актуально при высоких мощностях, до 32 Вт. На данный момент рассмотренные нами модели представляют собой самые перспективные LED бренда Cree, дающие до 40% экономии при грамотном проектировании светодиодных систем освещения за счет уменьшения общего числа кристаллов и снижения себестоимости сопутствующих компонентов

При этом сохраняется совместимость с изделиями предыдущих серий, в том числе по размерам основания (5х5 и 7х7 мм у XHP50 и XHP70 соответственно)

На данный момент рассмотренные нами модели представляют собой самые перспективные LED бренда Cree, дающие до 40% экономии при грамотном проектировании светодиодных систем освещения за счет уменьшения общего числа кристаллов и снижения себестоимости сопутствующих компонентов. При этом сохраняется совместимость с изделиями предыдущих серий, в том числе по размерам основания (5х5 и 7х7 мм у XHP50 и XHP70 соответственно).

Характеристики:Cree XHP50Cree XHP70
Размеры габаритные, мм5х57х7
Максимальный прямой ток, мА при 6 В30004800
Максимальный прямой ток, мА при 12 В15002400
Максимальный световой поток, лм / Вт2546 / 19 Вт4022 / 32 Вт
Максимальная рассеиваемая мощность, Вт2030
Максимальная температура перехода, °С150150
Ширина обзора, градусов120120

Ниже представлены фонари с данными светодиодами:

Оригинал или подделка?

Естественно, что при такой популярности Cree-светодиодов появилось много фальсификата – многие, в основном китайские, фирмочки пытаются заработать на раскрученном бренде. Впервые информация о подобных подделках появилась в 2013 году, тогда это были лишь единичные случаи.

Сейчас, конечно, на рынке электротехники их стало несколько больше. Дело в том, что на глаз при приобретении фальшивку отличить от оригинального светодиода практически невозможно. Среди отличий характеристик подделки выделяются пониженные показатели светоотдачи, более быстрая деградация элемента, т. к. по сути он был просто «разогнан» до параметров Cree-светодиода, а также в 4-5 раз меньший срок службы.

  • https://svetilnik.info/svetodiody/cree-q5-harakteristiki.html
  • https://mysku.ru/blog/ebay/12914.html
  • https://lampagid.ru/vidy/svetodiody/cree

Хаpaктеристики светодиодов

Q5 – это хаpaктеристика
диодов компании Cree,
определяющая уровень силы светового потока. Иначе он обозначается как бин или
код яркости. В данном случае этот параметр заключен в диапазоне значений – от
107 до 114 лм. Это одно из важнейших свойств, помимо цвета, по которому
происходит выбор светодиода для конкретной области применения. Led-кристаллы,
рассматриваемой линейки, существуют в трех основных группах и имеют следующие
особенности распределения света в прострaнcтве:

  1. XR-E – ранее выпускались, ими оснащались преимущественно фонари. Хаpaктеризуются ярким световым пятном с центральной фокусировкой и ровной периферийной засветкой.
  2. XP-G – в центральной области потока освещения заметено некоторое ухудшение яркости, из-за чего светодиоды этой группы проигрывают в дальнобойности аналогам.
  3. XM-L – выпускаются с 2011 года и отличаются наилучшими хаpaктеристиками среди прочих моделей – до 1000 лм при силе тока всего в 3 А! Однако в рассматриваемую серию Q5 данная группа светоисточников от Cree не входит.

Как и любые другие лампы, все светильники данной марки различаются по температуре цвета и разделяются на теплые, холодные и нейтральные. При этом хаpaктеристика нагрева белого оттенка может доходить до 8 тыс. К. Кроме того, они классифицируются по качеству цветопередачи – индексом CRI. В лучшем случае он может равняться 100, в худшем – 0. В среднем лед-элементы Cree типа Q5 имеют значение этого параметра от 75 до 90.

Большой спрос на светодиоды
Cree серии Q5 во многом обусловлен следующим набором хаpaктеристик:

  1. Небольшая
    мощность энергопотрeбления – всего 1-3 Вт.
  2. Максимальное
    разнообразие цвета.
  3. Возможность
    задания световому пучку нужной формы с помощью специализированного отражателя. Это
    расширяется сферу их применения – вплоть до подсветки внешних объектов и
    сооружений.

Лед-светоисточники
фирмы Cree при упрощенном рассмотрении разделяются на две основные категории – Xlamp
(наиболее мощные) и с повышенной яркостью High Brightness. Первые
классифицируются на следующие подгруппы:

  1. ML (0,25-1,6
    ватт), для неяркой подсветки.
  2. MX (2-4 Вт),
    освещение жилища.
  3. XB (3-5 ватт),
    универсальное назначение.
  4. XH (0,6-1 Вт),
    отличаются высокой энергоэффективностью и применяются для подсветки помещений.
  5. XHP35 (до 13
    Вт), благодаря большой силе используются для направленного дальнобойного
    освещения дорог, площадей.
  6. XM (10 ватт),
    для фар и фонарей.
  7. XP (2-10 Вт),
    большое разнообразие, в том числе по оттенку, имеют универсальное назначение.
  8. XQ (1-3 ватт),
    хаpaктеризуются миниатюрностью, устанавливаются для подсветки сооружений,
    трaнcпорта.
  9. XR (2-4 Вт),
    используются для освещения домов, площадей.
  10. XT-E (5 ватт),
    универсальное использование.

На изображении
представлено наглядное сравнение рассмотренных подгрупп светодиодных моделей Cree:

Ультра-яркие High Brightness

В отдельную группу
светильников от компании Cree серии Q5 попадают ультра-яркие High Brightness.
Они имеют отдельную маркировку, обозначаемую, как CLX. По исполнению температуры
светового излучения могут быть белыми и разноцветными. При этом возможность
смены оттенков определяется наличием количества пар – анод-катод. Для
обеспечения переключения между всеми расцветками устройство снабжается тремя
такими наборами электродов.

В категории High
Brightness выделяются следующие подгруппы:

  1. Р2 Oval 4-mm. Имеют красные, зеленые и синие модификации. Устанавливаются в различные системы подсветки, например, для монитора.
  2. P2 Oval 5-mm. Производятся в желтом, синем, красном и зеленом исполнении. Устанавливаются в лед-приборы, например, объявление-бегущая строка.
  3. P2 Round 5-mm. Изготавливаются в моно- и полихромном вариантах. Монтируются в приборы, работающих при больших перепадах влажности и температуры воздуха.
  4. SMD. Белые и цветные диоды с корпусом, позволяющим выполнять установку на поверхность. Разноцветные версии могут светить как одним, так и одновременно несколькими оттенками.
  5. P4. Используются для формирования узконаправленного светового потока, что необходимо для подсветки вывесок, на трaнcпорте и в прочих подобных условиях.

На рисунке наглядно
изображено различие между подгруппами диодов этой модификации:

Плюсы и минусы

К плюсам
светоисточников компании Cree модификации Q5 относятся следующие
хаpaктеристики:

  1. Низкое энергопотрeбление.
  2. Гарантированный срок службы до 100 тыс. часов.
  3. Лучшее соотношение цена/качество среди конкурентов.

Среди минусов выделяются:

  1. Высокая
    стоимость. Дополнительные затраты на блок питания, диммеры, контроллеры,
    радиаторы.
  2. Специфика
    светового оттенка.
  3. Направленность
    излучения, необходимость установки большего количества светильников для
    равномерности освещения.

Все недостатки окупаются долговечностью, хорошей яркостью и экономным расходом потрeбления энергии.

Заключение

Достигнутые Cree показатели эффективности впервые позволили говорить о конкуренции светодиодов с большинством традиционных ламп. В феврале 2010 г. компания объявила о создании в лаборатории мощного светодиода белого цвета свечения со световой отдачей 208 лм/Вт. Это достижение можно считать вехой в светодиодной индустрии, так как до недавнего времени значение 200 лм/Вт считалось определенным психологическим и технологическим барьером. Значение 208 лм/Вт было получено для светодиода с цветовой температурой 4579 К, что соответствует области естественного белого цвета, при токе 350 мА при комнатной температуре. В 2011 г. данный параметр был увеличен до 231 лм/Вт при токе 350 мА, а в апреле этого года был достигнут результат 254 лм/Вт. Технологическим пределом до последнего времени считалась величина 250 лм/Вт, и теперь мировое академическое сообщество будет вынуждено снова пересмотреть его в сторону увеличения — так уже случалось неоднократно за последние годы, когда результаты, полученные в лаборатории Cree, приближались или превосходили теоретически установленные максимумы для практического создания светоизлучающих гетероструктур.

Исследователи и разработчики Cree постоянно работают над улучшением оптических и электрических характеристик своей продукции, что наглядно иллюстрирует рис. 10.

Рис. 10. Повышение световой отдачи мощных белых светодиодов Cree

Подводя итоги, следует отметить, что подробно описанные в данной статье белые светодиоды серии XT-E имеют высокую световую отдачу и могут позволить получать наиболее выгодное на данный момент соотношение лм/Вт в готовом светодиодном изделии. Также применение данных светодиодов, имеющих соотношение лм/Вт лучше, чем светодиоды остальных серий, позволит сократить срок окупаемости изделий. Кроме того, применение белых светодиодов XT-E может позволить существенно снизить себестоимость люмена готового изделия по сравнению с применением светодиодов Cree других серий, а также обеспечить и повысить эффективность их использования в промышленности.

Светодиоды серии XB-D, по предположениям производителей, обещают привести к прорыву в применении светодиодов в освещении, поскольку могут позволить получить наилучшую себестоимость люмена в готовом изделии за счет не только снижения затрат на светодиоды, но и экономии на сопутствующих затратах, например на печатные платы. Использование данных светодиодов может упростить разработку изделий, что позволит преодолеть основной барьер для повсеместного применения светодиодов в освещении — высокую полную стоимость осветительной системы.

Светодиоды компании Cree используются в осветительных системах, установленных на промышленных предприятиях в разных странах мира. Их применение гарантирует конечным потребителям достаточно быструю окупаемость вложений на светодиодные светильники. Появление белых светодиодов серии XT-E позволяет Cree улучшать свои позиции на рынке мощных светодиодов за счет существенного снижения себестоимости световых характеристик для своих клиентов и упрочить позиции концепции развития светодиодного освещения. Для этого недостаточно только сделать более яркий светодиод, но также необходимо снизить срок окупаемости светодиодных изделий и систем освещения на основе светодиодов.

Применение новых светодиодов XP-G2, вернее, переход на использование этих светодиодов вместо предыдущего поколения серии XP-G позволит производителю в кратчайшие сроки получить увеличение светового потока, тем самым существенно сократив цикл разработки и выхода на рынок нового изделия. XP-G2 смогут найти применение в самых разных областях — от внутреннего и внешнего освещения до карманных фонариков и ламп-ретрофитов: новые светодиоды позволят производителям использовать все последние технологические достижения и преимущества без каких-либо существенных изменений конструкции существующих изделий и тем самым сократить время разработки и выпуска на рынок нового продукта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
