Три варианта кристалла — три уровня яркости и эффективности
DURIS S 5 (рис. 1) выпускается в трех версиях с различными вариантами кристалла и, соответственно, тремя разными уровнями яркости (таблица).
Рис. 1. Cветодиод DURIS S 5
Подходящим применением для первой версии (с двумя кристаллами) является система, где требуется высокое значение светового потока, излучаемого с небольшой поверхности, например в потолочных светильниках и светодиодных лампах замены. При цветовой температуре в 3000 K и индексе цветопередачи 85 DURIS S 5 достигает значения светового потока в 97 лм и светоотдачи более 100 лм/Вт при рабочем токе 150 мА. Оптимизированное прямое напряжение этого светодиода составляет примерно 6 В. Это позволяет эффективно использовать драйвер светодиода, что положительно влияет на рентабельность всей системы.
Таблица. Технические параметры светодиода DURIS S 5
Тип
Версия 1
(GW PSLPS1.EC)
Версия 2
(GW PSLMS1.EC)
Версия 3
(GW PSLLS1.EC)
Корпус
QFN 3×3 мм2
Цветовая температура, K
2700–6500
Типовой индекс цветопередачи
85
Световой поток (тип.) при 3000 K, лм
97 (150 мА)
24 (65 мА)
28 (80 мА)
Рабочее напряжение (тип.), В
6,4
(шаг биновки 200 мВ)
2,95
(шаг биновки 100 мВ)
3,1
(шаг биновки 100 мВ)
Светоотдача (тип.) при 3000 K, лм/Вт
101
125
113
Вторая версия этого светодиода предназначена для высокоэффективных решений, обеспечивая светоотдачу в 125 лм/Вт при токе 65 мА, световом потоке 24 лм и цветовой температуре 3000 K
Поэтому его предпочтительнее использовать в офисных светильниках и линейных светильниках на светодиодных лампах, в которых важно, чтобы индивидуальные световые точки не были заметны, а энергопотребление было низким (рис. 2)

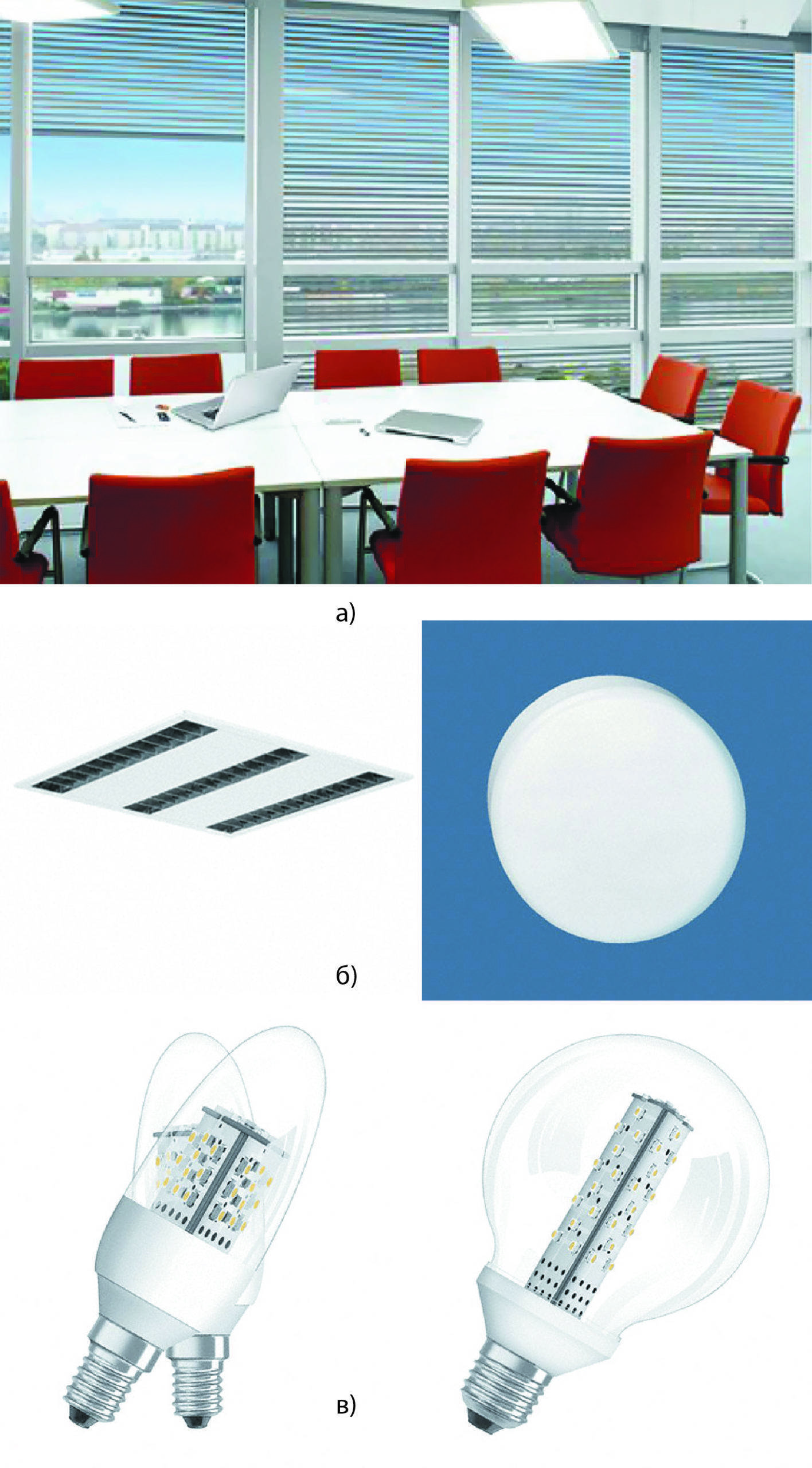

Рис. 2. Основные области применения новых светодиодов DURIS S 5:
а) офисные светильники;
б) потолочные светильники;
в) светодиодные лампы
Для таких приложений имеется также альтернативный выбор в виде третьей версии светодиода, которая имеет лишь немногим меньшую эффективность и предназначена для оптимизации стоимости системы. Эта версия достигает светоотдачи в 113 лм/Вт при световом потоке на уровне 28 лм и цветовой температуре также 3000 K.
