Хлопковый выключатель: принцип работы, схема подключение и монтаж

Критерии выбора

Перед тем, как обзавестись подобным прибором, нужно определить, для каких целей он нужен. На лестничной клетке, во дворе и подъезде можно поставить самый обычный акустический датчик, реагирующий на любой шум из окружающего пространства. Этот вариант позволит человеку, поднимающемуся по лестнице или преодолевающему затемненную зону дойти до места назначения, не опасаясь отключения света. Если ставить реле, которое отключается через определенный промежуток времени, пожилой или медленно идущий человек окажется в темноте. Задержку отключения можно отрегулировать, если она предусмотрена производителем, или внести конструктивные изменения в уже купленный прибор.

Есть и другие требования к устройствам определенного типа:

уличный датчик непременно должен быть надежно укреплен и оснащен защитой от природных воздействий (это особенно актуально в регионах с проблемным климатом;
если цель покупки – экономия освещения, лучше приобрести модель, оснащенную фотореле
принцип работы диммерного акустического выключателя пригодится на приусадебном участке, на даче – освещение выключится, как только внешнее пространство перестанет нуждаться в дополнительном свете, но он же пригодится и там, где люди покидают помещение на короткое время и снова возвращаются (на кухне, в производственном цеху;
радиус действия имеет значение, если планируется контролировать большое пространство, для условий квартиры достаточно минимальных показателей.

Иногда в обзорах подобной продукции можно встретить настоятельные уверения о необходимости приобретения датчиков от брендового производителя, с проверенной репутацией и высокой стоимостью. В домашних условиях можно прекрасно использовать самодельные датчики, собранные самостоятельно. Если нет никаких знаний по этому вопросу, можно просто купить надежное устройство отечественного производства.

Применение : актуальность

Хлопковый выключатель незаменим в загроможденных (с плохим естественным освещением) помещениях, в которых проблематично подобраться или отыскать электрофурнитуру на стене.

Особенно востребованы звуковые устройства при организации освещения/оснащения системами управления электрооборудования различных хранилищ, cкладов и подсобных помещений.

Акустические выключатели в жилых помещениях

Звуковыми устройствами оснащают подвалы зданий, тамбуры и кладовки частных домов/квартир. Дистанционный аппарат полезен в детской комнате: чтобы выключить свет детям больше не надо подставлять стул, обращаться за помощью к родителям. Незаменим хлопковый выключатель для людей с ограниченными возможностями: отпадет необходимость прибегать к услугам родственников.

Освещение межэтажного пространства

В подъезде (на лестничной площадке) дома оправдана установка акустического модуля с отключением света через настраиваемый период времени. Опция реализована интегрированием в схему дополнительного узла: цепочки с временной задержкой на микросхеме (таймера).

Устройство откликается на звуковой сигнал, производимый жильцами и посетителями дома: скрипаоткрывающейся двери, хлопка в ладоши, разговора и шагов. После срабатывания освещение межэтажного пространства включается, например, на 5 минут. Этого времени вполне достаточно, чтобы открыть или позвонить в дверь. В случае цейтнота дополнительный хлопок обновит выдержку времени.

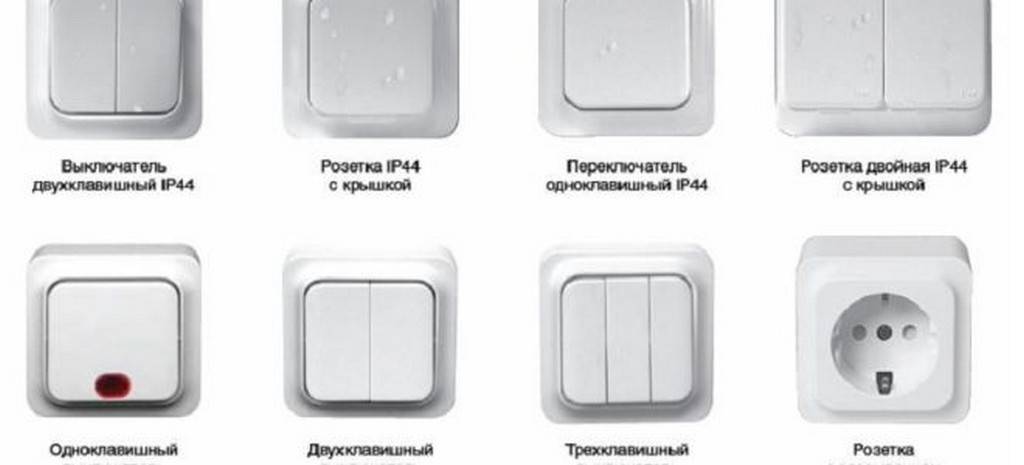

Виды и типы выключателей

Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.

На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

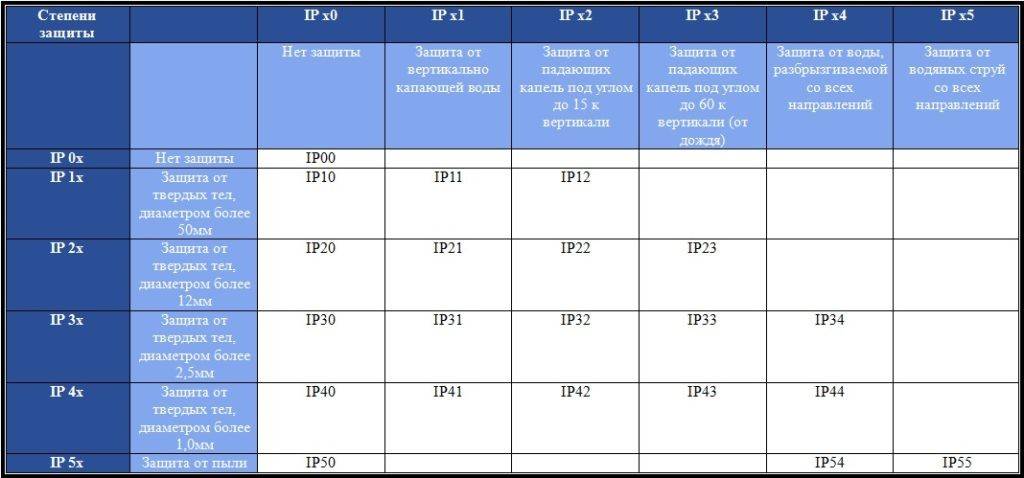

Степени защиты выключателей

Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.

Коммутаторы клавишного типа

Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:

Типы выключателей

С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.

Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.

Коммутаторы шнурового типа

Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.

При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.

Назначение и применение

Изначально датчиками движения пользовались с целью охраны территории внутри и снаружи здания. Позднее область применения распространилась на частный сектор. Современные технологии позволяют контролировать освещение с помощью различных подобных устройств.

Охранные системы

Используемые приборы для охраны территории при срабатывании могут включить освещение, видеокамеры и сигнализацию. В помещении устанавливают чаще ИК детекторы, которые настраивают на контроль открытого пространства. Однако для узких коридоров лучше выбирать УЗ или радиоволновое устройство.

Снаружи применяются датчики, срабатывающие на тепловое излучение и комбинированного типа. Для охраны периметра актуальнее выбирать активные.

Что касается автомобильных охранных систем, то здесь важна компактность. Этот параметр имеют ультразвуковое и радиоволновое оборудование.

Управление освещением

Для включения света применяются, как правило, пассивные датчики, реагирующие на тепловое излучение. Главным параметром для выбора считается дальность действия. Она составляет 12 м.

Угол обозрения может быть разным. Срабатывание происходит только, когда человек находится в контролируемой зоне. Если встроен датчик освещения, то в светлое время дня освещение не включается. Это позволяет сэкономить на затрачиваемом электричестве.

В системах умного дома

Управление различных технических устройств, которыми оснащен дом, осуществляется посредством пульта или мобильного телефона. Для этого устанавливаются различного рода датчики.

Приборы, реагирующие на движение, функционально предназначены для включения света и охраны территории. Любые изменения в системе безопасности фиксируются видеокамерами, которые автоматически направляются в зону движения. Владелец и охранник параллельно получает сигнал об этом.

Освещение может быть настроено в двух вариантах:

выключение происходит через настраиваемый промежуток времени;
свет горит в течение всего периода нахождения человека в зоне действия датчика.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Изготовление выключателя своими руками

Хлопковое устройство можно изготовить самостоятельно.

Для этого понадобятся 3 платы:

Arduino Nano;
звуковой модуль;
плата силового реле.

Кроме того, нужен компьютер, USB-шнур, 5-вольтовый блок питания. На компьютер следует поставить программу Arduino IDE, предназначенную для прошивки микроконтроллера.

После копирования данных скетча и вставки текста в окно Arduino IDE необходимо тут же сделать прошивку контроллера. При смене некоторых регулировок и перезаписи устройства есть возможность тонкой настройки звукового реле под собственные нужды.

На схеме видно, что контроллер имеет 4 провода. Пара из них идут на питание, желтый провод направлен на управление силовым реле (контакт 13), а зеленый — провод управления от микрофона, подключенный к А0 контроллеру.

В составе микросхемы есть 8 аналоговых входов и 14 цифровых входов и выходов. В рассматриваемом примере используются А0 и D13, поскольку с ними включается светодиод на плате Arduino.

При замене показателя AnalogRead определяется пороговая чувствительность. Наибольшее значение — 1024. Если изменить значение Delay, скорректируется время на исполнение скетча. Таким образом достигается желаемое время готовности к переключению. Так же определяется порог, защищающий от помех и ложных срабатываний. Чувствительность микрофона меняется еще и переменным регулятором, расположенным на плате. Настройка и отработка схем осуществляется на плате Arduino UNO.

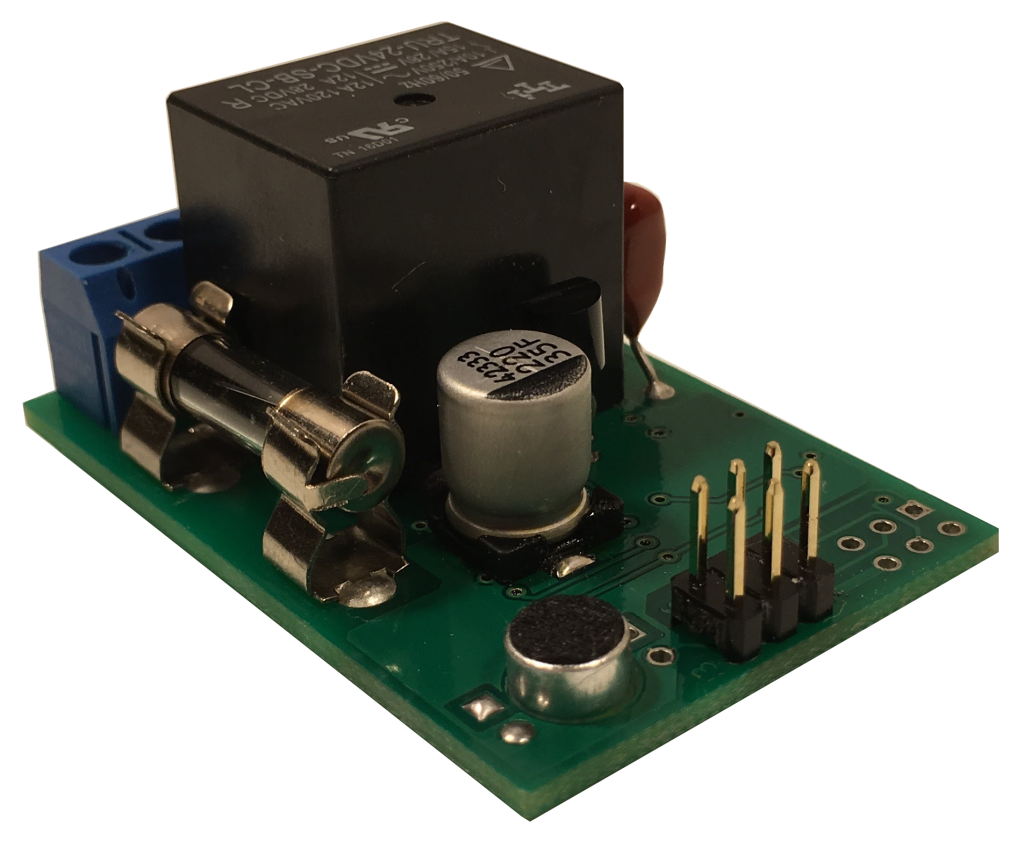

Внешний вид платы

Мы можем использовать эту цепь для различных применений, как автоматический свет для диско или шоу. Вместо лампы можно использовать реле с обмоткой на ~220V. В этом случае мы можем получить звуковое реле (переключатель, который может использоваться для управления более мощными лампами или другими устройствами).

ОСТОРОЖНО! Питание схемы осуществляется от опасного напряжения!

На рисунке ниже, ещё один вариант схемы с питанием от 12В постоянного тока. Q1 усиливает аудиосигнал, приходящий от микрофона. Переменный резистор 5к использован для того, чтобы отрегулировать пик сигнала (0,7 вольта), работает как регулятор чувствительности. Некоторый уровень сигнала, приходя от микрофона, после усиления полевым транзистором Q1, вызовет включение SCR и лампы. Вот принципиальная схема схемы:

Составляющие детали

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:

транзисторов и диодов;
диодного моста и стабилитрона;
микросхем триггера и компаратора;
резисторов и конденсаторов;
микрофона и реле.

Плата помещается в крепкий пластиковый корпус защелками.

Настройка акустического выключателя

Настройка устройства осуществляется с помощью двух переменных резисторов. Я добивался такой чувствительности, что выключатель не реагировал на музыку, речь и легкие удары дверью, но при этом отлично срабатывал по хлопку с противоположного конца комнаты. Следует учитывать, что микрофон нужно располагать в направлении хлопка.

Вы наверняка задавались вопросом, почему именно хлопок? Дело в том что амплитуда звуковой волны, вызванная хлопком, гораздо больше, чем при обычном разговоре или музыке, поэтому усилитель можно настроить таким образом, чтобы отсеять другие источник звука, тем самым исключить ложное срабатывание устройства. Теперь, надеюсь, вы убедились, что сделать акустический выключатель своими руками довольно просто.

Данное устройство я собрал на макетной плате, но если применять SMD компоненты и твердотельные реле, то размеры акустического выключателя не превысят спичечный коробок. Всем удачной сборки!

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Достоинства и минусы

Нет необходимости в штроблении стен

Приборы, дистанционно контролирующие освещение, обладают достоинствами и недостатками. К плюсам их эксплуатации относят:

легкость самостоятельной установки;
отсутствие необходимости в штроблении стен и прокладке кабеля;
удобное управление всеми осветительными системами при помощи пульта ДУ или со смартфона;
большой диапазон передачи и приема сигналов;
отсутствие рисков поражения электротоком;
безопасность для детей.

Среди минусов беспроводных модулей выделяют дороговизну в сравнении с проводными модификациями, зависимость от стабильности Wi-Fi и невозможность применения с разряженной батарейкой.

Плюсы и минусы

Важнейшим преимуществом звукового переключателя перед классическими является простота и удобство использования. Пользователю не нужно думать, куда установить выключатель.

Основные преимущества:

работают с любыми электроприборами или источниками света;
возможность включить и выключить бытовой прибор или свет, находясь в любой точке комнаты;
отсутствие лишних проводов;
надежность и длительный срок службы;
бесшумность;
безопасность.

Недостатки:

Современные датчики умеют распознавать звук, который нужен для включения и выключения. Пользователю нужно точно знать, на какой именно сигнал отреагирует сенсор.
Зона чувствительности ограничена. В большой по площади комнате придется хлопать громко или подходить ближе к сенсору. Если увеличить чувствительность, датчик может ложно среагировать на аналогичные звуки.

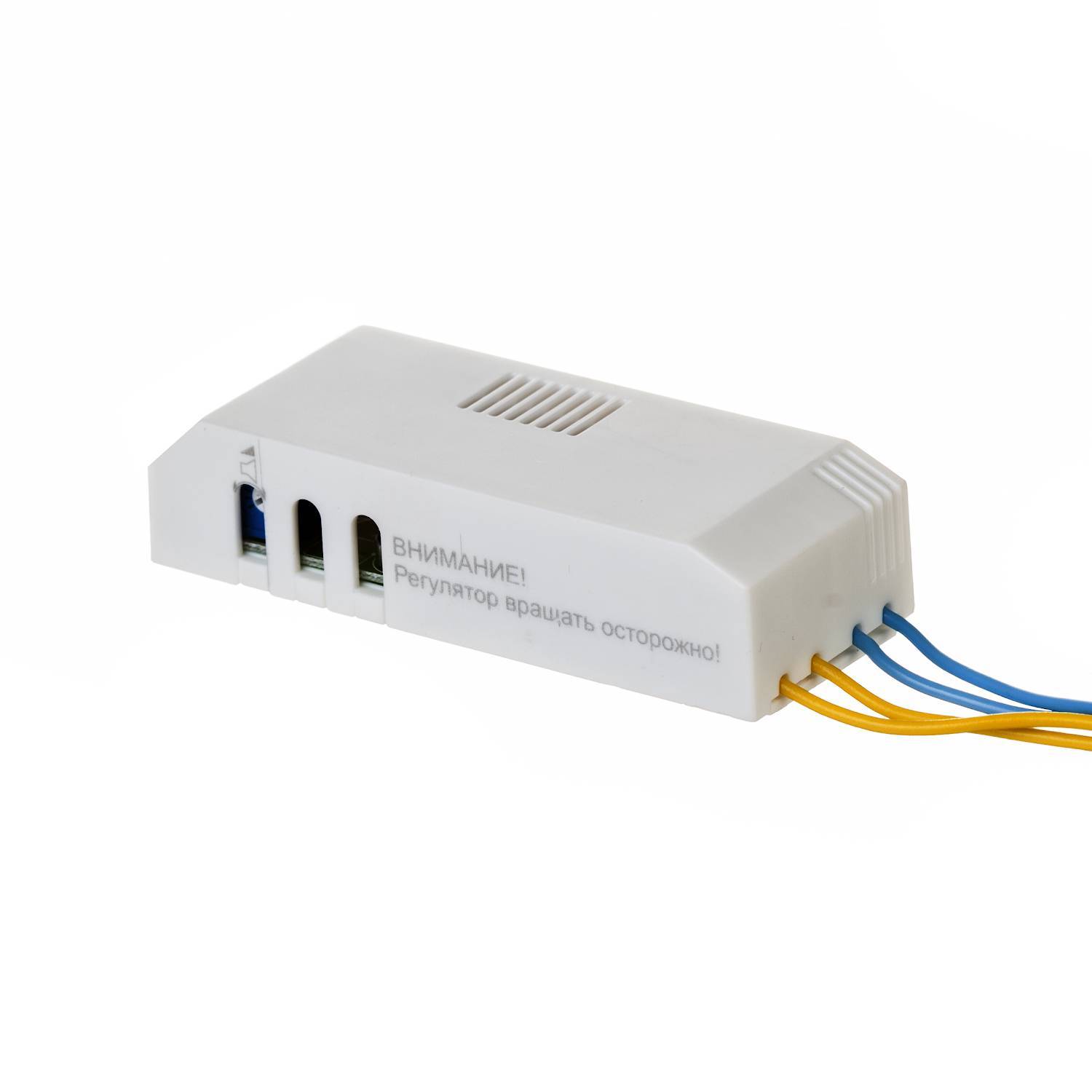

В корпусе на транзисторах

Выключатель в корпусе на транзисторах размещается в пластиковой коробке со степенью защиты от пыли и влаги ≥ IP30. Благодаря применению печатных плат с SMD-элементной базой,пьезоэлектрического датчика и твердотельного реле, размеры современного акустического выключателя в корпусе на транзисторах не превышают габаритов спичечного коробка.

Транзисторные устройства успешно локализуются в слаботочные сети (сигнализации, видеонаблюдения и т.п.).

Без корпуса

Применение изделия без корпуса оправдано в случае, если пользователь собирается встраивать изделие в корпус какого-то электроприбора. Например, предполагает закрепить печатную плату с компонентами и акустическим датчиком под кожухом кондиционера или в подставке вентилятора. Открытая сборка компактнее и заметно дешевле, чем девайс в корпусе.

Выключатели и светильники «вилка-розетка»

Выключатель типа «вилка-розетка» представляет съемное электроустановочное изделие в пластмассовом корпусе с входной вилкой для включения в сеть. Изделие оснащается 1-3 выходными розетками для подключения торшеров, бра, сложной бытовой техники, аппаратуры, гаджетов и других энергопотребителей. Изделие является переходником на пути следования электрического тока от сети 220 В к нагрузке, оснащенным платой управлением звуком.

Обыкновенная пристыковка выключателя типа «вилка-розетка» позволяет подсоединить модуль с акустическим датчиком без электромонтажных и установочных работ.

Очень просто вставить в стационарные розетки комнаты 1–4 выключателя и настроить на разных потребителей (или группы потребителей для устройств с выходами типа «двойник» или «тройник»). Например, 1-й выключатель будет подключать отключать сетевую розетку от 3 хлопков, 2-й сработает от 4, 3-й среагирует на 5 хлопков, 4-й будет управлять 6-ю хлопками в ладоши.

Встроенный в «вилку-розетку» акустический коммутатор срабатывает от хлопков в ладоши благодаря селективной фильтрации, выделяющей характерные звуки на фоне шумов.

Отличия между хлопковым и звуковым (голосовым) выключателем

Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.

Порядок подключения

Как правило, прокладка проводов для монтажа любых элементов проводки осуществляется в ходе масштабных ремонтных работ, включающих в себя укладку кабелей в штробах, а также подготовку и установку монтажных коробок для выключателей. Чтобы обеспечить надежное подключение контактов устройства к проводам они должны выступать за край коробки как минимум на 60 мм.
Если работы по прокладке проводов и монтажу установочных коробок уже были проведены, то следует подготовить их к установке выключателей. Для этого нужно освободить концы всех проводов (их количество зависит от конструкции выключателя) от изоляции на 50-150 см.
Первое, что следует сделать – это отключить напряжение на элементах электрической проводки при помощи автоматического выключателя, установленного на входе в квартиру. Перед тем, как приступать к выполнению любых действий с элементами электрической проводки, необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера.
Провода подсоединяются к клеммам с использованием маркировки, нанесенной на корпус изделия. При этом входящий провод обозначается буквой L (L1 и L2 если выключатель двухклавишный), а выходящие – стрелками. Иногда на заднюю часть корпуса наносится схема подключения. Порядок присоединения проводов не имеет особого значения, это можно сделать в любом порядке.
Рабочая часть выключателя вставляется в коробку и фиксируется при помощи раздвижных лавок или зажимов.
Выполняется монтаж пластиковой рамки на лицевую часть устройства.
Устанавливается клавиша (или клавиши).
На последнем этапе необходимо сделать контрольное включение каждого устройства чтобы убедиться в работоспособности схемы.

Порядок испытаний хлопковых выключателей

После установки и подключения прибора его нужно проверить в реальных условиях эксплуатации. Проверка заключается в имитации бытовых шумов и реакции на них установленной системы. Обычными для дома шумами можно считать следующие:

шум бытового пылесоса;
работа электродрели;
стук тарелок;
звук от работы с молотком;
телефонные звонки и пр.

Поочерёдно создавая такие шумовые эффекты проверяем, на какие из них может срабатывать устройство. Нежелательные реакции прибора можно попробовать устранить регулировкой чувствительности микрофона. Эта возможность реализуется во всех моделях устройств.

Изготовление такого выключателя подробно показано на видео

Для изготовления своими руками акустического выключателя, несомненно, нужны твёрдые знания в области радиоэлектроники и электротехники, а вот установка стандартного устройства вполне по силам исполнителю с минимальными навыками электромонтажа. Успехов вам!

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
Линия, на которой будут проводиться работы, обесточивается.
В имеющемся в стене углублении фиксируется коробка.
В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

светодиод АЛ-307 (горит красным светом);
резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.
