Индикатор скрытой проводки – какой лучше, индикатор электропроводки в виде отвертки

Какой детектор скрытой проводки лучше купить

Особое внимание следует уделить глубине поиска прибором скрытых проводок. Для рядового квартирного ремонта большие показатели не нужны, а вот для качественных профессиональных работ лучше выбрать сигнализатор с максимальным уровнем чувствительности

Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции.

В завершение рейтинга можно сделать следующие выводы:

  • Самой бюджетной, но в то же время качественной моделью является детектор MS8902B Mastech.
  • Одним из наиболее компактных и удобных в использовании считается сигнализатор Duwi 26032 5.
  • Качественно находит провода на значительной глубине сигнализатор DSL-8220S.
  • Широким спектром обнаружения и возможностью определения не только проводки, но и месторасположения деревянных и металлических конструкций обладает детектор Зубр.
  • Если основная цель – поиск металлических предметов и крепежных элементов, то с этой задачей качественно справится мультисканер TS79.
  • Точно определить местонахождение любого провода под напряжением сумеет прибор Е121 Дятел.
  • Для профессиональных работ любой сложности подойдёт сигнализатор Bosch GMS 120 Professional.

Решая, какой же в итоге детектор скрытой проводки купить, в первую очередь следует определиться с бюджетом, а уже потом подбирать подходящую по характеристикам модель в нужном ценовом сегменте.

Виды сигнализаторов

Среди предложенного ассортимента приспособлений для нахождения электропроводки в стене, есть масса достойных внимания вариантов.

Электростатические сигнализаторы. Устройство отличается надежностью и простотой использования. Создано на основе новой технологии, поэтому имеет широкий радиус функционирования. Если говорить о недостатках, можно выделить неспособность индикатора обнаружить обесточенную электропроводку.

Электромагнитные детекторы. Имеют весьма высокую точность сканирования пространства, практически не наблюдаются погрешности при вычислениях. Средство довольно надежное и способно прослужить больше отведенного срока службы. Чтобы получить точное определение нахождения электричества в стенах необходимо наличие напряжение от 1 кВт.

Металлодетекторные устройства. Подобный прибор способен обнаружить любой металлический элемент, замурованный в стену. Эта функция является как достоинством, так и недостатком прибора. При помощи подобного приспособления, вы сможете найти каждый гвоздь или старую не работающую электрику.

Китайский индикатор для поиска проводки в стене

Скомбинированные приспособления. Эти приборы считаются максимально точными и дорогостоящими. В функции прибора входит одновременное включение нескольких вариантов поиска электричества. К таким механизмам относят средства, способные найти расположение труб из цветного металла. Кроме того, есть возможность обнаружения кабелей на большой глубине.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Индикаторный инструмент со светодиодом и питанием

Внешний вид и принцип действия отвертки со светодиодом такой же, как у предыдущего варианта с неоновой лампочкой. Основное отличие заключается в более низком пороге индикации. Светодиодные устройства способны определять напряжение ниже 60 вольт.

Обычный индикатор напряжения со светодиодом применяется чаще всего в быту для определения фазных и нулевых проводов. Среди профессиональных специалистов широкое распространение получили многофункциональные индикаторные отвертки с батарейкой, оборудованная не только светодиодными индикаторами, но и собственными сменными источниками питания. Стандартная схема дополнена биполярным транзистором.

Устройства этого типа относятся к категории многофункциональных, отличающихся расширенным набором технических параметров. Помимо возможности определять напряжение, можно устанавливать факт обрыва цепи и точно находить поврежденное место. Кроме того, индикатор применяется для определения полярности источников постоянного тока и месторасположение проводов. В последнем случае используется бесконтактный способ, а сами провода должны находиться под напряжением.

Обнаружение проводников осуществляется за счет наведенных магнитных полей, распознаваемых прибором. Сам провод должен располагаться в стене на глубине не более чем 1,5 см. Этим прибором возможно проверить и аккумулятор.

Учитывая невысокую стоимость этих отверток, количество полезных функций в них превосходит все ожидания. Главное – правильно пользоваться инструментом и контролировать состояние батареек, которые быстро разряжаются. Чтобы как можно дольше сохранить инструмент в рабочем состоянии, щуп желательно заизолировать чтобы создавалась своеобразная диэлектрическая завеса. В перерывах между работами он будет играть роль своеобразного защитного колпачка.

Поиск радиоприемником

Если под рукой не оказалось ИСП фабричного изготовления, можно воспользоваться радиотехникой. Нужно настроить радиоприёмник на частоту 100 килогерц, приблизить к стене (насколько возможно), водить вдоль поверхности. Метод срабатывает при условии нахождения проводов под напряжением.

Созданию «существенного» шума способствует включение в сеть бритвы, пылесоса или болгарки, тогда при приближении к проводке приёмник начинает потрескивать (чем ближе к проводу, тем треск громче). Таким методом также находят место пробоя проводов, над которым приёмник перестаёт шуметь.

Ещё одно изобретение радиолюбителей времён СССР – детектор, сделанный из старенького кассетного портативного магнитофона. Усовершенствование аппарата заключается в отпайке магнитной головки, замене её катушкой от пускателя или реле (припаять).

Поиск выполняется при включении магнитофона в режим воспроизведения. Катушкой водят по стене, слушая звуки, издаваемые динамиком. Для получения отчётливого сигнала включают в сетевые розетки пару зарядников, дающих импульсные помехи. Местонахождение проводки регистрируется с точностью 1 см.

4 шага для сборки высокочувствительного устройства своими руками

Для сборки простейшего устройства искателя проводов нужно:

  1. Подготовить материалы: стержень из металла, провод для наматывания на трансформатор (сопротивлением 500 ОМ), кабель от микрофона с  разъемом, радио, в которое можно вставить микрофон.
  2. Намотать провод на стержень из металла.
  3. Концы проводов припаять к кабелю, сделать изоляцию.
  4. Вставить разъем от кабеля в радио.

После того, как детектор готов, нужно будет включить радио на самую высокую громкость и провести катушку по стене. Изменяющийся звук будет говорить о наличии проводов.

1-ая схема для сборки детектора

Посмотрите на картинку, которая отображает сборку искателя проводки с применением полевого транзистора.

Рис. 1 Сборка на базе полевого транзистора

Устройство работает по принципу нахождения электрического поля. Для сборки простого искателя проводки с применением полевого транзистора необходимы:

  1. Паяльник, канифоль, припой.
  2. Нож, кусачки, пинцет.
  3. Полевой транзистор (КП 303, КП 103, Кт 315).
  4. Динамик, имеющий сопротивление от 1600 до 2200 ОМ.
  5. Батарейка (15-9 В).
  6. Выключатель.
  7. Провода.
  8. Емкость из пластика для монтирования деталей.

Динамик будет издавать шум, который будет увеличиваться при подведении к электропроводам.

2-я схема: с регулируемой чувствительностью

Посмотрите на картинку, отображающую вариант сборки обнаружителя проводки, у которого возможно регулировать чувствительность.

Рис. 2 Схема устройства с возможностью регулирования чувствительности

Пояснение обозначений схемы:

  • Т-КП 103;
  • HL – АЛ107БЛ;
  • R1 – 2.0 кОм;
  • R2 – 2.0 кОм;
  • R3 – 1.0 Мом;
  • С1 – 5.0 мкФ;
  • С2 – 20.0 мкФ;
  • SP – динамик, сопротивление которого от 30 до 60 Ом;
  • L – 20-50 витков провода диаметром 0,3 – 0,5 мм.

3-я схема искателя обрыва

Посмотрите на картинку, которая поможет в сборке искателя обрыва проводки.

Рис. 3 Схема искателя обрыва

Данный прибор позволит обнаружить не только провод, но и зафиксировать его обрыв

Обратите внимание на некоторые его характеристики:

  • прибор компактный;
  • размер антенны – 5-10 см;
  • датчик VT1 очень чувствительный. При нахождении его затвора вблизи с проводкой загорится светодиод.

4 –я схема: с использованием Ардуино

Посмотрите на картинку, отображающую сборку искателя с использованием двух транзисторов.

Рис. 4 Сборка искателя скрытой проводки с двумя транзисторами

Для сборки прибора необходимо: контроллер (плата) Ардуино, резистор 3,3 Мом, светодиод, провод.

Далее нужно выполнить ряд действий:

  1. Подключить светодиод между землей и 11 PWM выводом контроллера.
  2. Повесить резистор между землей и пятым аналоговым входом.
  3. К этому же контакту подсоединить провод.
  4. Подсоединить Ардуино к ПК.
  5. Залить скетч:
  1. Открыть программу.
  2. Скопировать и вставить скетч.
  3. Нажать кнопку залить.

Затем будет происходить компиляция (преобразование программного кода в бинарный, который будет выполнять контроллер). Затем, при отсутствии ошибок, скетч будет залит. При поднесении устройства к розетке светодиод будет загораться.

Ниже приведен наглядный пример заливки:

Рис. 5 Пример заливки скетча.

5-я схема:  на базе микросхемы К561ЛА7

Посмотрите на картинку, изображающую схему сборки искателя проводки с использованием микросхемы К561ЛА.

Рис. 6 Схема искателя проводки на микросхеме К561Ла7

Данная картинка позволит собрать искатель с использованием микросхемы К561Ла7. Для сборки понадобятся: микросхема, светодиод (АЛ 307, АЛ 336), батарейка 3-15 В.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

5 часто задаваемых вопроса

Наиболее оптимальным вариантом будет Ada Wall Scaner 120 prof a 00485. Средняя цена и высокое качество.

Существуют ли бюджетные детекторы (цена до 200 руб.)?

Минимальная цена на профессиональные детекторы составляет 400 руб.

Как выбрать детектор проводки?

Прежде всего необходимо обращать внимание на такие характеристики прибора как

вид детектора (электромагнитные, металлодетекторные, универсальные)

На какую максимальную глубину обнаруживает детектор проводку?

Однозначного ответа на данный вопрос нет. Все зависит от материала стен.

Что влияет на стоимость детектора?

Цена зависит от количества функций прибора и фирмы-производителя.

Правила пользования индикаторными отвертками

При
работе с индикаторными отвертками
необходимо соблюдать технику безопасности.
Основные моменты:

  1. Держать инструмент  можно только за пластиковый корпус.
  2. Не допускается  касание рукой за оголенную часть щупа во избежание поражения электрическим током.

Простая индикаторная отвертка

Это самый доступный с точки зрения пользования инструмент. примерная цена 50 рублей. Для того, чтобы привести его в действие, достаточно прикоснуться токоведущему элементу и и выполнить касание к контактной пластинке на ручке. При соприкосновении с фазой загорится неоновая лампочка.

Индикатор с батарейками и светодиодом

Индикатор с батарейками и светодиодом

Перед
началом работы обязательно проверяется
работоспособность. Для этого выполнить
одновременное касание жала и контактной
площадки. Если при этом загорелся
светодиод, значит, индикаторная отвертка
исправна.  Второй способ: протестировать
инструмент на участке цепи, где
заведомо известно, что там есть напряжение.

При
проверке фазы работа осуществляется
без касания к «площадке» на рукоятке.
Нужно просто вставить жало в розетку.
На фазе загорится светодиод.
Можно
также отыскать скрытую проводку, держась
рукой за щуп и проводя «кнопкой» вдоль
стены в тех участках, где есть
предполагаемый  провод.

Индикаторная отвертка с определением напряжения AC/DC

Мусковчане не ругайте. Мини обзор, никак не призыв к покупке.

Приобретал всякую мелочь электронную, и попутал черт взять данное изделие тоже, так как все индикаторные отвертки купленные в офлайне были либо слабы «на передок», либо работали как попало, через какое то время. По факту данное устройство было куплено с одной целью. Пощупать фазу. Но оно может и немного больше. Фото и краткое мнение — под #

Пришла вся посылка как из попы негра. Все мятое, перемятое, упаковано отвратительно. Фото не прилагаю — поверьте на слово. Покупал 7 товаров у одного продавца. Все электроника или близкое к тому. В том числе данный девайс. Сумма покупки около 30 баксов, однако продавец не потрудился даже кинуть пупырку.

Изделие

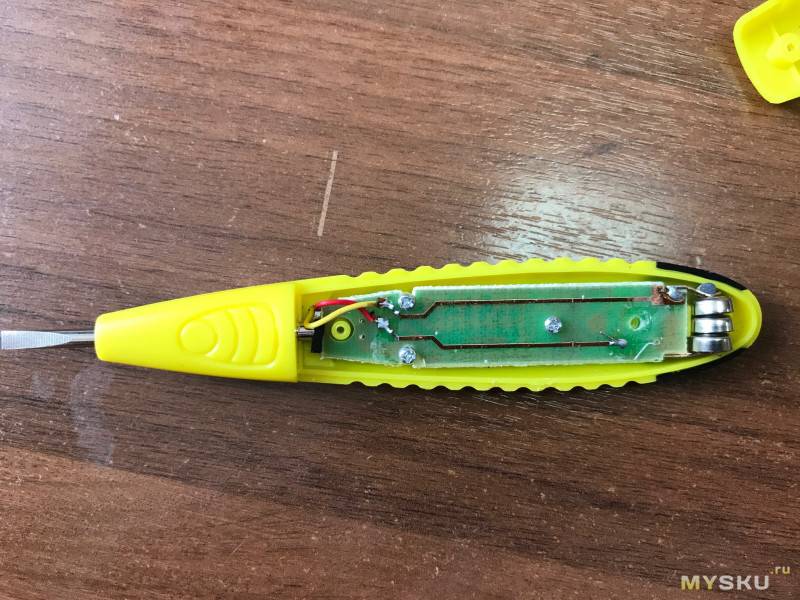

Замеряем 220V Разбираем. Один винт виден, второй под прищепкой для кармана.

Производитель не обошелся без шаманства и лайфхаков.

Работает от трех батареек. Имеет встроенную подсветку. Светит четко в место куда тычешь отверткой.

Конец отвертки запаян в жесткий пластик, курочать не стал, планирую в дальнейшем использовать.

DC тоже меряет, но без сверх способностей это не сфотографировать.

Почему то требуется держать вторую руку на минусе. Прошу прощения ввел в заблуждение. показывает без всякого минуса. Под руку попался не блок питания постоянного тока, а обычный трансформатор с стандартным разъемом.

Не знаю так и должно быть или нет, но измеряет верно. Для любознательных заранее отвечу — когда меряешь 220, вторую руку на ноль класть не нужно.

Рад буду помочь с прочими экспериментами, обращайтесь в комментах.

После многочисленный вопросов решил еще раз прочитать описание товара.

Суда по фото и описанию устройство способно находить фазу в изолированном проводе. По все видимости это не просто щуп, а таки детектор. Еще продавец предостерегает по поводу минуса и что его трогать на надо. К сожалению девайс остался на работе, в пн будут эксперименты.

Описание продавца ########################### напряжение обнаружения: 1. окончательные цифры является значение напряжения. 2. Это будет означать меньшее значение, если не достигнет 70% стоимости дисплея высоких значений. 3. Пожалуйста, не трогайте отрицательный полюс, когда проверить напряжение ПОСТОЯННОГО ТОКА. 4. Индуктивность может быть использован, когда тест пункт с более низкой, чем 12 В напряжение 5. Он должен быть подключен к земле или нуля, когда тест пункт с индукцией. датчик обнаружения: когда обнаружить бок о бок, пожалуйста, увеличить пространство между строк или для рук обнаруженного пункт. перерыв обнаружения: двигаться вдоль фазовой линии, когда есть ничего не отображается на дисплее, это точки останова. #########################

Еще вопрос к электронщикам. Тут многие говорили про русские неонки и про мегаом безопасный. В этом устройстве не так? Я просто недопонимаю чего то. Схема конечно собрана на коленке, но по сути то -тоже самое. Нет?

Как выбрать лучший аппарат для обнаружения проводки: советы и рекомендации

При подборе оборудования учитывают назначение и технические характеристики. Например, для бытового периодического использования подойдут бюджетные модели с невысокой точностью поиска проводки. Для постоянной эксплуатации лучше выбрать приборы полупрофессионального и профессионального уровня, способные определять металлы и дерево на глубине до 150 мм.

Глубина обнаружения

Многофункциональное оборудование с распознаванием черных и цветных металлов указывает глубину расположения линий в отдельных зонах. Бюджетные модели для бытового применения обнаруживают провода, находящиеся на расстоянии до 50 мм от поверхности стены. Для профессионального использования подойдут приборы, способные найти металлические элементы на глубине до 150 мм. Для уличных работ требуется специальное оборудование, фиксирующее кабели, расположенные в грунте на расстоянии до 2 м от поверхности.

Объект поиска

Базовые детекторы способны обнаруживать провода, находящиеся под напряжением или нагрузкой. Усовершенствованные модели бюджетного класса позволяют найти черные либо цветные металлы, но неспособны отличить кабель от гвоздя или арматурной сетки. Полупрофессиональные и специальные детекторы поддерживают режим калибровки по материалам, требуют наличие навыков обращения. При неправильном перемещении вдоль поверхности стены точность показаний снижается.

Система поиска места обрыва

Работникам, занимающимся обслуживанием электрических систем, подойдет прибор с поддержкой режима поиска обрыва жил проводки. Оборудование позволяет быстро найти поврежденную линию, для ремонта не потребуется разбивать штукатурку или взламывать стяжку на большой площади. Для бытового использования тестеры с режимом поиска обрывов не требуются.

Автокалибровка и автоотключение

Универсальные приборы перед поиском кабелей необходимо настраивать вручную с помощью кнопок или потенциометра, указывая тип металла (например, цветной или черный) с учетом материала перегородки. При наличии функции автоматической калибровки оборудование самостоятельно переходит в требуемый режим работы.

Дисплей и индикаторы

Наличие жидкокристаллического экрана позволит получить дополнительную информацию. На дисплей передается глубина залегания проводки или арматуры, направление прокладки кабелей, режим работы или состояние источника питания. Модели со светодиодной подсветкой позволяют работать в темных помещениях. Некоторые изготовители устанавливают, помимо дисплея, цветные лампы. Индикаторы срабатывают при обнаружении проводки или нарушении правил работы с аппаратом. Дополнительно в тестере может устанавливаться сигнальный зуммер.

Наличие приемника и передатчика

Раздельные модули используются в тестерах электромагнитного типа. Передатчик со встроенным элементом и генератором подсоединяют к проверяемой линии. После включения прибор создает в ней электромагнитное поле. Приемник следует вести вдоль поверхности стены, датчик улавливает волны, указывает на местоположение кабеля. Оба устройства синхронизированы по частоте, что снижает влияние внешних источников электромагнитных помех.

Тип питания и время работы

Для питания тестеров используют аккумуляторы или батарейки форматов АА либо ААА. Некоторые производители применяют элементы с оригинальным форм-фактором. Время автономной работы зависит от интенсивности эксплуатации, состояния источника питания, мощности прибора.

Наличие лазера

Стандартные приборы показывают траекторию проводки на экране, но некоторые модели оснащены светодиодным индикатором. Лампочка формирует пучок света красного цвета, позволяющий понять направление прокладки кабеля в стене. Наличие лазера не является преимуществом, но упрощает разметку поверхности перегородки. Нанесенные карандашом или маркером линии предотвращают повреждение электропроводки при сверлении стен или забивании гвоздей.

Дополнительные функции

Оборудование может поддерживать несколько режимов работы или функцию масштабирования для точного определения положения проводки. Приборы профессионального уровня оснащаются корпусами с резиновым покрытием для защиты от влаги и пыли.

Комплектация

В базовый комплект входят тестовый прибор и инструкция по эксплуатации. Состав набора зависит от производителя и принципа работы оборудования. В комплект могут входить элементы питания, провода, ремешки для переноски или защитные чехлы. Ряд производителей поставляет приборы в комплекте с инструментом (например, Condtrol Wall Pro Set упаковывается в кейс с набором бит). Качество насадок среднее, рабочие кромки головок разбиваются после отворачивания 5-10 винтов.

Особенности работы различных типов детекторов

Немаловажным фактором является способ индикации. От этого зависит точность поиска.

  • Звуковая сигнализация может работать дискретно (пищит или не пищит), либо плавно менять тональность или громкость, по мере приближения к скрытому кабелю.
  • Световая индикация работает по такому же принципу: лампа может просто загораться в момент прохождения датчика над искомым предметом, или плавно менять яркость. В более продвинутых моделях применяется многоцветная схема: в зависимости от расстояния до кабеля, либо меняется цвет, либо заполняется светодиодная шкала.
  • Профессиональные приборы с дисплеем не сильно отличаются по функциям. Просто на экране одновременно может быть выведена различная информация: тип металла, глубина залегания, направление укладки.

    На экран может выводиться изображение предполагаемого артефакта: провод, арматура, гвоздь. Правда такая «игрушка» будеть слишком дорогой для домашнего разового применения. Их приобретают в основном бригады электриков.

Любителей современных электронных гаджетов ждет разочарование. Точность обнаружения на таком приборе не выше, чем на детекторе с одной лампочкой. Это не рентгеновский аппарат, на экране которого вы увидите провод сквозь стену.

А информацию о типе металла, или точечных артефактах (типа гвоздя) можно вывести на отдельные светодиоды. Так что гоняться за модными опциями нет смысла.

Что такое бесконтактный индикатор скрытой проводки?

Бесконтактные приспособления для обнаружения электропроводки предназначены исключительно для поиска неисправностей в электрической цепи и находки обрыва. Данный прибор называют специальным, ведь иногда без него обойтись невозможно, а оставлять проводку с отсутствующим контактом очень опасно для имущества и для жизни человека в целом.

Особенностями работы подобных устройств считается их возможность не повреждать оборванный проводник и установить точное место возникшей неполадки в стене. При работе с бесконтактным индикатором вы получите точные сведения о нахождении неисправности, следовательно, сможете легко ее устранить.

Лучшие премиальные детекторы скрытой проводки

Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

Е121 Дятел

Сигнализатор Е121 Дятел – простой в использовании прибор, предназначенный для применения в профессиональных целях. Детектор работает по электростатическому принципу и позволяет не только обнаружить скрытую проводку, но также и выявить устройства с разрывом заземления, проверить исправность предохранителей, плавких вставок и определить обрыв в проводах, находящихся под напряжением. На передней панели аппарата предусмотрены 4 кнопки для выбора чувствительности, повышающие шансы на успешное обнаружение объектов.

Достоинства

  • Понятен в управлении;
  • Быстро находит провода;
  • Наличие световых и звуковых индикаторов;
  • Хорошая глубина поиска – до 50 мм;
  • Возможность настройки уровня чувствительности.

Недостатки

Предназначен в основном для поиска проводов под напряжением.

Bosch GMS 120 Professional

Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения.

Достоинства

  • Компактные размеры;
  • Хорошо «видит» провода;
  • Многофункциональный;
  • Простой и понятный в управлении;
  • В комплект входит аккумулятор;
  • Есть отверстие для нанесения разметки;
  • Предусмотрена возможность отключения звукового сигнала.

Недостатки

Высокая стоимость.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.

Обязательная проверка прибора

Перед началом работы устройство обязательно проверяют. Для этого необходимо просто замкнуть электрическую цепь, взявшись одной рукой за щуп отвертки, а другой – за контактную площадку («пятачок»).

Наличие индикации говорит о том, что отвертка готова к использованию. Если индикации нет, необходимо проверить работоспособность элементов питания (если они есть в данной модели) или самого индикатора. Например, неоновая лампочка может просто перегореть. Кроме того, при неаккуратном обращении с прибором возможно нарушение электроцепи в самой отвертке. Так, ронять устройство не рекомендуется, как и закручивать ей винты/шурупы/болты с большим усилием.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
