Порядок подключения импульсного выключателя света

Как подключить импульсное реле

Чтобы правильно подключить импульсное реле, нужно понимать какие у него есть контакты и за что они отвечают.

Как правило, это:

два контакта на катушку питания А1-А2

На один из них, фаза либо ноль приходят постоянно, а на другой, как раз-таки и подается импульс после нажатия кнопки.

силовые контакты 1-2, 3-4 и т.д.

Проходя через них, ток поступает на светильник.

Вот простейшая схема подключения одного импульсного реле на группу кнопочных выключателей.

Схема №1 Обратите внимание, что в импульсном реле нагрузка вовсе не проходит через кнопку. Нажимая ее, вы всего лишь даете импульс на катушку, которая и замыкает силовой контакт

В некоторых моделях подавать управляющий импульс можно как через фазный проводник, так и через нулевой.

Представьте, что существенная и разветвленная часть эл.проводки у вас в доме даже не будет находится постоянно под напряжением, как это происходит с обычными выключателями света. Насколько это повысит пожаро и электробезопасность!

Некоторые разновидности имеют сразу несколько контактов. От них можно подключать две, три и более групп освещения.

Прохождение всей нагрузки через реле означает, что подгорание или выгорание контактов на кнопках практически исключено. Многие, радуясь такому обстоятельству, смело занижают сечение линий освещения до 0,5мм2 или 0,75мм2. Либо вообще “кидают” витую пару.

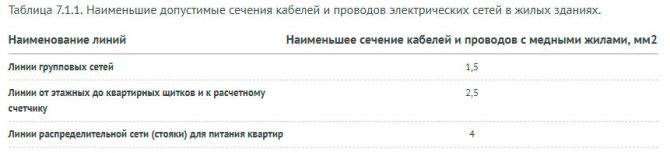

Однако не забывайте про правила, где четко говорится, что все групповые линии на светильники в жилых помещениях должны выполняться проводниками сечением минимум 1,5мм2.

При этом обратите внимание, все реле (группа или одиночное) должны обязательно подключаться после автомата

Он защищает:

катушку

кабель на цепи управления

сам светильник

Без него при коротком замыкании у вас просто сгорит эл.проводка.

Само реле не защищает ни от перегрузок, ни от КЗ.

Поэтому при сборке схемы в щитке, на каждый автомат освещения вы как бы “навешиваете” по одному или несколько импульсных реле.

Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации

Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.

Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.

Главные принципы построения схемы:

1. Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
2. Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
3. Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.

На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:

1. внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
2. в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.

Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.

Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.

Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.

При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.

Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.

Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках

Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:

• потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
• жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
• остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.

Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.

Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.

Отличительные особенности различных моделей

Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.

Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.

Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.

Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:

1. обычного импульсного;
2. трех перекрестных переключателей;
3. автоматического таймера.

Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.

Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2

Но об этом чуть позже

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Это интересно: Проверка автоматических выключателей напряжением до 1000 в: изучаем в общих чертах

Достоинства и недостатки

Основные типы реле обладают множеством достоинств над полупроводниковыми ключами, такими как:

• относительно низкая стоимость (благодаря недорогим составляющим);
• присутствует мощная изоляция между катушкой и контактной группой;
• не подвержены вредному влиянию перенапряжения, помехам молний, коммутации мощных электрических установок;
• есть управление линиями с нагрузкой до 0,4 кВ (при малом объеме устройства).

Недостатки импульсного реле:

• износ, а также проблемы коммутации индуктивных нагрузок и высоких напряжений (если ток постоянный);
• при включении и выключении цепи происходят радиопомехи, поэтому требуется экранирование;
• относительно долгий период времени срабатывания.

Серьезным минусом можно считать непрерывный износ при коммутации (деформация пружин, окисление контактов, например).

Однако стоит уточнить, что при использовании именно электронных реле, есть такие плюсы как: безопасность, хорошая скорость подключения, доступность на рынке, бесшумная работа, расширенный функционал. А среди минусов: перегрев при коммутации больших токов, нарушение работы при сбоях в электросети, сопротивление в закрытом положении и др.

Тем не менее, электронные реле развиваются достаточно стабильно и быстро. Они популярны благодаря своему функционалу, который можно относительно легко расширить.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F{amp}amp;F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

• прочный корпус
• надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
• качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.

Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).

Проходной выключатель накладной конструкции с двунаправленными стрелками.

Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Виды импульсных реле

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.
