Правила установки электрической бытовой техники
В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.
Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.
Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.
Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.
Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.
Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.
Высота розеток и выключателей над столешницей на кухне
Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.
- Некоторые рекомендации по расположению розеток на кухне:
- Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
- Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
- Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
- «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
- Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.
- Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления:
- духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
- для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
- под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.
Высота розеток для телевизора на стене
В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.
Правила расположения электроточек в разных помещениях
Точки питания в ванной
Расположение розеток в ванной
Санузел — это помещение с повышенной влажностью
Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности
Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.
Гостиная
Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.
Кухня
В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:
- Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
- Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
- Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.
Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.
Спальня
Пример расположения электроточек у кровати
Комнате отдыха рекомендуется придерживаться таких норм:
- С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
- Основной выключатель ставится в комнате сразу при входе.
- Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.
Детская
Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.
Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.
Кабинет
Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения
Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.
Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.
На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.
Высота выключателя от пола по евростандарту
Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.
Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.
При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.
Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .
В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.
Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.
Где устанавливать розетки в квартире
Вот небольшой перечень мест, где устанавливать розетки в квартире просто необходимо. Также необходимо соизмерять, сколько розеток должно быть в группе и может одновременно использоваться.
Во всем нужна мера и помните, что каждая дополнительно поставленная розетка обойдется вам денег. Особенно очень сильно ударит по карману если выбрать дорогие механизмы таких производителей как: Gira, ABB, Legrand, Siemens…
Где устанавливать розетки на кухне?
Кухня является самым энергонасыщенным местом в квартире. Розеток, которые находятся на «стандартной» высоте от пола 300 мм немного. Первое место, где необходимо установить розетку на кухне — при входе слева или справа. Эта розетка необходима для включения пылесоса. Если дверь открывается внутрь кухни, то необходимо учесть её ширину, чтобы при открытии она не закрывала розетку.
Далее на кухне необходимо произвести разметку розеток под бытовые приборы.
Самым мощным энергопотребителем является варочная поверхность под нее по центру выводим только кабель и оставляем. Розетку ставить нет необходимости. Она очень сильно выступает и от нее мало толку. К тому же большинство варочных поверхностей идут без вилки и кабель заводится напрямую. Кабель требуется 3*6 мм2 для однофазного ввода и 5*2,5 если у вас трехфазный ввод.
Розетку для холодильника, устанавливаем за холодильником по центру на высоте 100 мм от пола. В этом месте обычно у всех холодильников располагается компрессор, а не радиатор.
Розетку для духового шкафа устанавливаем по центру на высоте 100 мм при стандартной компоновке кухни.
Розетку для посудомоечной машинки необходимо устанавливать под мойкой на высоте 300 мм от пола. И лучше всего двойную. Под мойкой возможно вы подключите еще измельчитель для отходов или фильтр с насосом, повышающим давление. А может небольшой водонагреватель.
Розетку под вытяжку устанавливаем на высоте 2100 мм по центру плиты и отступая от него на 40 мм влево или вправо. Такое расположение позволит нам не попасть на воздуховод.
Для подключения остальных бытовых приборов розетки располагаем над столешницей, высота 1100 мм
Где устанавливать розетки в спальне?
В спальне устанавливаем розетки по обе стороны от кровати на высоте 700 мм. При таком расположении они будут над тумбочками. Эти розетки нужны для зарядки телефона и для подключения торшеров.
Также розетку следует установить при входе отступив на ширину двери если она открывается внутрь для пылесоса.
Розетки для телевизора устанавливаем на высоте 1200-1400 мм напротив кровати по центру от её оси. Для телевизора желательно устанавливать розетку 220 В, ТВ и IP.
Также не забываем установить розетки, где будет рабочий стол. Лучшее место будет справа от окна. Количество розеток здесь может достигать пяти под столом одна IP и 3-4 220 В. Хотя бы две над столом — для подключения ноутбука, телефона.
Где устанавливать розетки в ванной?
Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.
Есть требование ГОСТ, которое регламентирует, что розетки должны устанавливаться не ближе 600 мм от крана. Также их не следует располагать над ванной.
Разметка стен и прокладка кабеля
Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.
Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:
- Перфоратор ( можно заменить молотком и стамеской)
- Кусачки
- Шпатель
- Раствор цемента
- Изолента
- Мультиметр
После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.
Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.
После подключения, необходимо проложить сам кабель. Замешиваем раствор цемента, он должен быть немного густым. Затем укладываем кабель в штроб и замазываем углубление раствором, с помощью шпателя. Конец кабеля, без изоляции, рекомендуется обмотать изолентой или скотчем. Это защитит контакты от грязи при черновых работах.
Ванная комната и туалет
Стандартного положения электроприборов для этих помещений нет, здесь в первую очередь учитываются так называемые «зоны влажности», то есть места, где наиболее велик риск намокания расположенных на стене элементов, в том числе электроприборов.
Поэтому и расстояние от пола до выключателей и розеток определяется по расположению сантехнического оборудования.
Как правило, от пола до центра розетки или выключателя получается около метра, а от источника брызг электроприбор надо отодвинуть не менее чем на 50…60 см (как и в кухне).
Если в санузле имеется отдельный выключатель для вытяжки (принудительной вентиляции), выключатель для него располагают как можно ближе к самой вытяжке (вентилятору). То же касается электрического полотенцесушителя.
Общие требования и правила
У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.
кликните для увеличения
Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:
В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м
Можно увеличить до 1,5 м, если провода будут подводиться сверху.
Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.
В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов
Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах
Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.
В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах)
Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода
Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток
Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее
Евростандарт — что же это за зверь и как к нему относиться простому человеку
Само слово «евростандарт» по правилам русского языка является сложным, составленным из двух слов:
- евро;
- и стандарт.
Под первым термином понимается международное объединение из 28 государств или Европейский союз, образованный 1 ноября 1992 года.
Второе же слово по своему смыслу должно определять какой-то нормативный акт, или узаконенный Евросоюзом документ с описанием общих технических требований, действующих в межгосударственных границах этого объединения.
Примером такого акта может служить денежная единица «евро», которой можно расплачиваться в любой из этих стран.
Вот я и решил с точки зрения электрика расширить свои познания в этой области, стал искать документ вначале через Гугл, а после неудачи — с помощью Яндекся.
Каждый поисковик мне показал более трех миллионов сайтов коммерческого характера, использующих это слово в названии своей компании.
Я не смог среди них найти технический документ, описывающий единый стандарт, общий для всех 28 стран участниц Евросоюза.
Решил продолжить поиск через самую известную народную энциклопедию — Википедию. И она меня тоже разочаровала. Вики не знает этого слова.

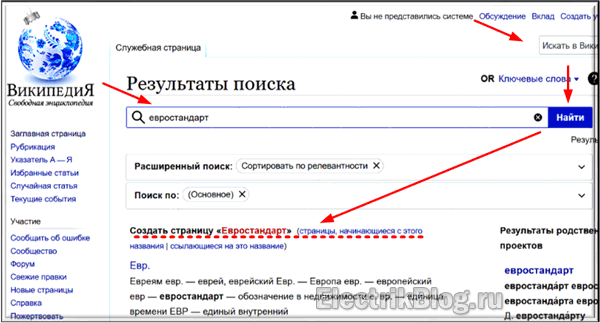

Она предложила мне создать страницу и написать статью. Поэтому я делаю самый простой и очевидный вывод.
Технический термин «Евростандарт» в природе не существует. Это слово придумано маркетологами для умелого продвижения своих товаров внутри стран с более низким уровнем экономического развития.
Им успешно пользуются все продавцы и работники, предоставляющие различные услуги своим клиентам в области строительства и ремонта. Этим словом они действуют на подсознание человека для решения своих личных интересов.
Попросите их показать технический документ с законодательно утвержденными нормативами, действующими для всех стран Евросоюза. Они его не смогут предъявить, ибо на момент написания моей статьи его просто нет в природе.
Чтобы исключить риски получения электрических травм и случаи возгорания проводки необходимо руководствоваться строгими научными разработками, которые законодательно утверждены правительством вашей страны.
Стандарты монтажа разъёмов под розетки
На самом деле не существует в строительстве ни каких строгих правил по количеству и месту расположения розеток и выключателей ни в квартире, ни в частном доме. Но есть два документа, в которых говориться, как и где лучше размещать розетки и выключатели.
Первый документ – это СП 31-110-2003, в котором сказано что выключатели следует размещать со стороны дверных ручек, расстояние от пола до выключателя не больше одного метра. Розетки же можно размещать в любом месте, но тоже на высоте до метра.
Второй документ – Правила Устройства Электроустановок. В нем говориться о правилах безопасности при установке розеток и выключателей, нормируется расстояние от розеток и выключателей до газовых трубопроводов – оно должно быть не менее 50 см.
В ванных комнатах разрешается устанавливать розетки на расстоянии от 60 см от раковин, ванн, душевых кабин и т.д. Такие розетки обязательно должны быть защищены УЗО с током срабатывания до 30 мА (устройство защитного отключения).
Необходимая высота розеток от пола по евростандарту
В настоящее время в «моду» прочно вошел европейский стандарт установки розеток и выключателей, по которому розетки устанавливаются на высоте 30 см от пола, а выключатели на высоте 90 см от пола. Такое расположение розеток и выключателей удобно для всех членов семьи. Так как ребенок сам может включить свет, да и взрослому даже не придется поднимать руку к выключателю ведь он на высоте руки. Шнуры от электроприборов, воткнутых в розетки, лежат на полу и не мешают проходу. Удобно!
Советский вариант
Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90 см от пола, а выключатели ставили на высоте 1.6 м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели — выбирать лично Вам, у обоих вариантов есть свои плюсы и минусы.
Высота установки выключателей и розеток в квартире своими руками
Перечислим основные рекомендации, которые проверены практикой и не противоречат безопасности в жилых помещениях.
Проводка на кухне
- Стиральная и посудомоечная машина — 15–20 см. от пола.
- Питание кухонных электроприборов (чайник, тостер, мультиварка и т.д.). Блок розеток выводится на уровень 20 см. от столешницы.
- Для вытяжки отводится отдельная точка питания в 2 м. от пола.
- Встроенную в шкафы технику лучше всего подключать из розеток, расположенных за стенками мебели. Для свободного к ним доступа выпиливается отверстие в задней стенке. Оптимальное расстояние — 40–60 см. от пола.
- Для подсветки подвесных шкафов рекомендуется размещать розетки на уровне 10 см. над корпусом мебели.
Розетки и выключатели в гостиной и спальне
- В гостиной комнате располагается розетка для питания телевизора на высоте 1,3 м. от пола. На этом же уровне принято устанавливать розетку для подключения роутера. Сюда же подводят слаботочный кабели компьютерной сети и телевизионной антенны.
- Возле письменного стола размещают несколько розеток. Один блок, состоящий из 2 или 3 розеток, располагают на уровне 30 см. от пола. И второй блок — на высоте 15 см. от уровня столешницы, для подключения настольной лампы или зарядки ноутбука (телефона, планшета).
- Розетки для торшера, пылесоса или музыкального центра удобно размещать на высоте 30 см. от поверхности пола.
- Управление главной люстрой или точечными светильниками на потолке осуществляется выключателем, расположенным у входа в гостиную. Как правило, здесь устанавливают выключатель с несколькими клавишами — это позволяет варьировать интенсивность освещения.
- Спальня оборудуется одним общим выключателем на входе и двумя выключателями по обеим сторонам двуспальной кровати. Там же устанавливают по розетке, что бы можно было, не вставая с постели, поставить на зарядку телефон, подключить электронный будильник и т.д. Удобная высота — 0,7 м. от пола.
Электроточки питания в ванной комнате
В связи с повышенной влажностью и возможным возникновением брызг, рекомендуется подключать все розетки в ванной комнате через УЗО. Расстояние от умывальника и ванной (душевой кабинки) до розетки менее 60 см. запрещается.
Для электроприборов рекомендованная высота установки розеток:
- стиральная машина — 1 м.;
- водонагревательный бойлер — 1,8 м.;
- дополнительная точка питания для бритвы или фена — 1,1 м.
В ванной комнате рекомендуется устанавливать розетки с индексом IP 66
Выключатели света устанавливаются снаружи, на входе в санузел.
Видео: розетки на кухне
Самостоятельное проведение работ по замене и переносу «электро точек» подразумевает прямой контакт с токами высокого напряжения. Даже слабые электрические удары иногда приводят к остановке сердца или становятся причиной нервных расстройств. Перед началом работ нужно отключать подачу тока в квартиру.
