Импульсное реле для управления освещением: как работает, виды, маркировка и подключение

Схема простого подключения

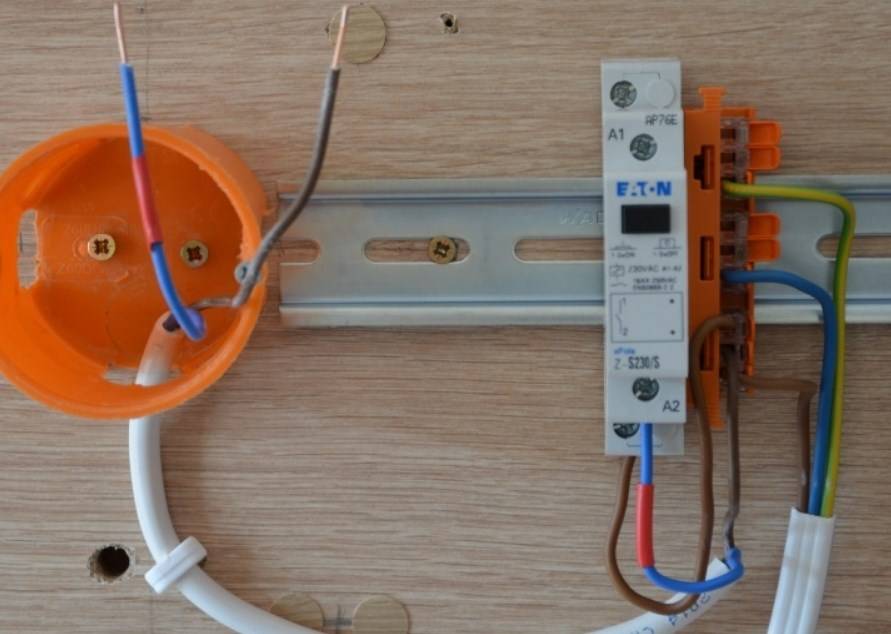

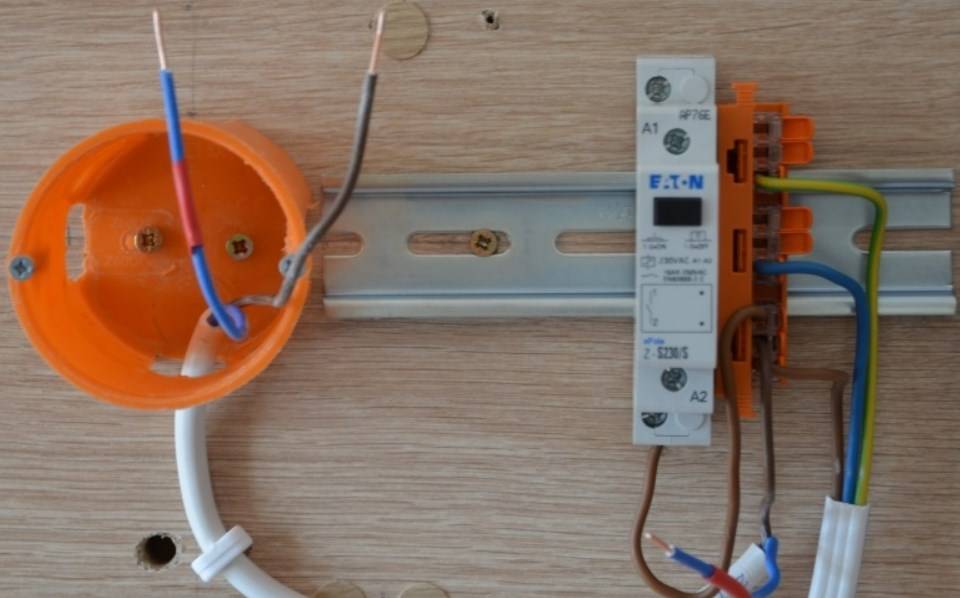

В простейшей схеме есть одна кнопка и бистабильное реле, расположенное с этой кнопкой. Такая система имеет смысл только тогда, когда реле может управляться из другого источника, например, с помощью пульта дистанционного управления или центральной системы управления (элемент умный дом).

1. Сетевое питание 220V подключено к клемме ( L ) кнопки ( S1 ).
2. Электрический потенциал от клеммы ( L ) передается непосредственно на клемму реле ( 1 ) ( PB ). Потенциал от этого провода будет передаваться на лампу при работе реле.
3. Соединяем нейтральные ( N ) и защитные ( PE ) провода за пределами кнопки ( P1 ). Защитный провод ( PE ) подключается к клемме PE в лампе, а нейтральный провод — к клемме N лампы и к клемме ( A2 ) реле.
4. Когда кнопка используется для индикации потенциала на клемме ( A1 ) реле, то реле соединяет клеммы ( 1 ) и ( 2 ) вместе с контактом, и лампа включается. После отпускания кнопки контакт останется замкнут, поэтому лампа останется включенной.
5. Изменение произойдет когда кнопка снова будет нажата и реле отключит контакт разорвав соединение между клеммами ( 1 ) и ( 2 ).

Как избежать ошибок на 3 уровнях при подключении И.Р. к электрощиту

У малоопытных специалистов возникают трудности с подключением импульсного реле, потому что они не знают, в какой последовательности соединяются элементы друг с другом. Чем больше используемых выключателей, тем сложнее итоговая работа. Однако на деле при соблюдении всех требований кнопок управления может быть практически неограниченное количество. Перед специалистом стоит задача только правильного размещения импульсных реле.

В этом случае электрощит будет состоять из различных уровней:

• Защита освещения автоматом УЗО.
• Автомат для защиты нескольких групп света.
• Импульсные реле.

С первым уровнем установки УЗО на отдельные помещения всё понятно — типичная схема сборки электрощита. Далее идут автоматы на группы света, защищающие кабели светильников и кабели управления. Следующим уровнем идут импульсные реле. Необходимо помнить, что на каждую группу света ставится отдельное реле. Сначала по всем правилам собирается обычный электрощит, который заканчивается автоматом. А уже импульсные реле подключаются к этим автоматам, отвечающим за подачу электроэнергии в отдельные помещения.

Обычно общий свет и бра в комнате управляются отдельными выключателями. Если установить реле с соблюдением вышеупомянутой последовательности, то с помощью одного выключателя можно будет управлять сразу целой группой света. Такая схема всё чаще применяется в современных домах, потому что отличается удобством и практичностью. Для отдельных источников света могут быть свои собственные выключатели и один общий.

Схемы подключения

Импульсное реле очень часто используется с подключением нескольких выключателей с пружинным возвратом кнопки. Подключаться они должны параллельно друг к другу по всем требованиям.

Для организации схемы управления освещением следует подключить силовой провод к бистабильному реле. А выключатели между собой соединяются посредством проводка. Благодаря этому в дальнейшем есть возможность обесточить всю сеть, используя всего один выключатель.

Данный вариант популярен, так как упрощается монтаж. При этом надо рассчитывать характеристики точно: к примеру, поддержку светодиодной подсветки кнопок, чтобы сеть полноценно функционировала.

Чтобы было удобнее, можно проверять маркировку. Производители используют такие обозначения, как:

• А1-А2 – контакты катушки;
• 1-2 (или другие цифры) – количество контактов, замыкающихся или размыкающихся при работе бистабильного реле;
• ON-OFF – маркировка контактов, которые переводят реле в состояние выключения или включения (используется при монтаже центрального управления).

Разновидности импульсных реле

Между некоторыми реле существуют большие отличия, поэтому их можно разделить, в основном, на 2 категории:

• электромеханические реле;
• электронные импульсные реле.

Электромеханические

Этот тип устройств потребляет электроэнергию только в момент срабатывания. Механизм блокировки обеспечивает высокую надежность и экономит электричество. Система работает неплохо: имеется в виду защита от колебаний в сети, которые приводят к ложным срабатываниям.

В основе конструкции: катушка, контакты, механизм с кнопками для включения-выключения.

Реле электромеханического типа считаются более надежными и удобными в использовании, так как не боятся помех. Плюс, к ним нет высоких требований для места установки.

Электронные

Электронные импульсные реле имеют характерную особенность: они используют микроконтроллеры. Благодаря этому в них присутствует расширенный функционал. К примеру, такие устройства позволяют добавлять таймер. Другие дополнительные функции помогают в построении сложных систем освещения.

В основе конструкции: электромагнитная катушка, микроконтроллеры, полупроводниковые ключи.

Электронные реле популярнее других типов благодаря функционалу и разнообразию, которое можно к ним добавить: можно создавать изделия для освещения любой сложности. Также возможно подбирать их под любое напряжение – 12 вольт, 24, 130, 220. В зависимости от установки такие реле могут быть DIN-стандартными (для электрощитов) и обычными (с другими способами монтирования).

Почему только кнопочные?

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2

Но об этом чуть позже

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

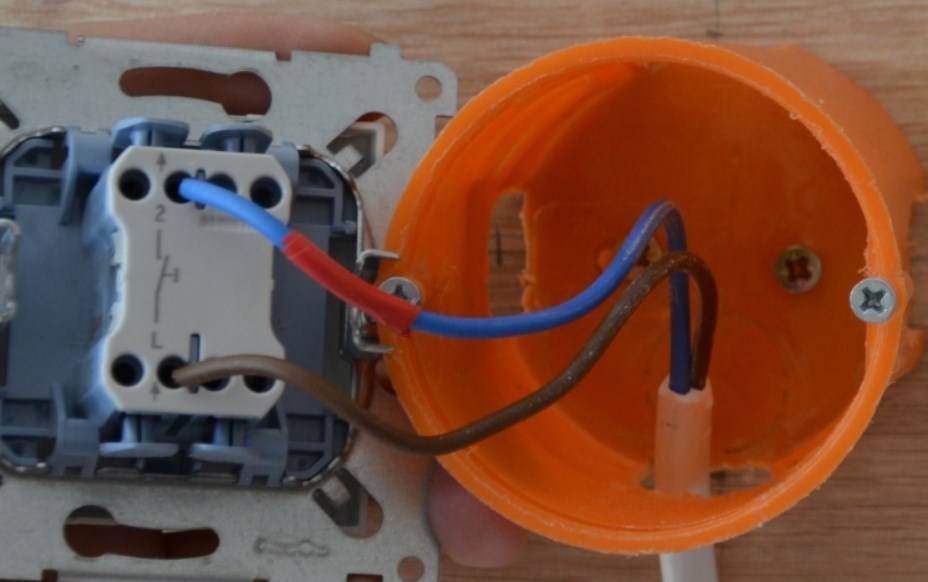

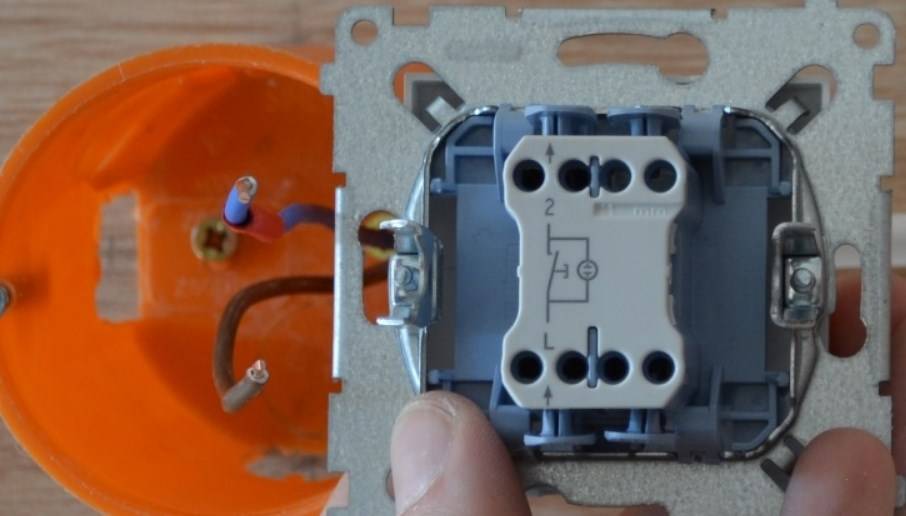

Кнопочные выключатели внешне напоминают обычные, только
внутри их конструкции имеется возвратная пружинка, которая после каждого
нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Многие вместо специальных выключателей используют подпружиненные
кнопки для дверных звонков.

Структура щита с импульсными реле

В электрическом щите мало что изменится при подключении импульсного реле. Зато у вас будет оптимальное решение управления освещением. Такая система похожа на вариант с проходным выключателем.

При подсоединении в щитовой к стандартному импульсному прибору одновременно нескольких приборов освещения, обязательно требуется установка кросс-модуля или клеммы.

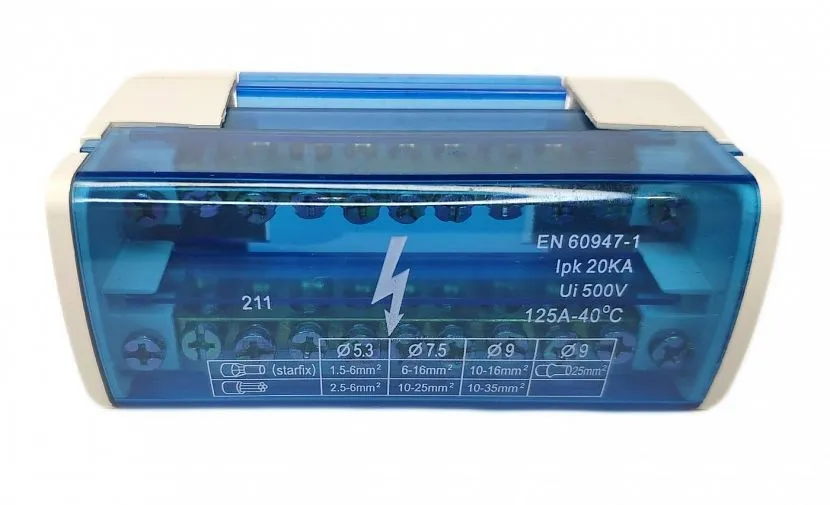

Кросс-модуль РЭК 2х11 125АИсточник ozon.ru

Прокладывать по 2, 3 провода на одно реле не получится, поскольку существует ограничение по толщине кабеля. В этом случае нужно раскидать кабеля по разным колодкам.

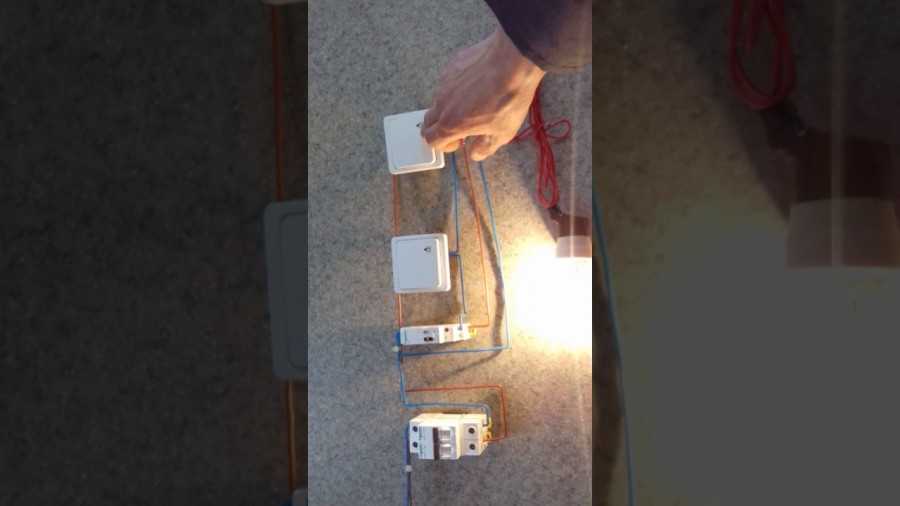

Видео описание

Импульсное реле. Управление освещением в доме и квартире.

Для чего реле могут быть полезны вам, в вашем доме?

Система управления освещением с помощью импульсного реле полезна для подключения осветительных приборов в коридорах, межэтажных лестницах и больших прихожих. Используется также для подсоединения:

• ландшафтного освещения;
• дворовых светильников;
• открывания электрических замков;
• систем полива огорода;
• разнообразных насосов;
• вентиляционного оборудования.

Для включения общего вытяжного вентилятора отдельно из ванной комнаты и туалета выбирайте импульсное реле, оснащенное таймером, например BIS 410. В каждое помещение санузла установите по одной кнопке.

С какой целью применяются импульсные прерыватели электрической цепи

Особенность данных устройств – их можно фиксировать в конкретном положении, после того как на его контакты поступает электрический импульс. Данная двухпозиционная стабильность электронного прибора удобна в организации управления многими механизмами. В бытовых условиях часто реле используют в схемах включения светильников.

Главным достоинством импульсного прибора является его способность «запоминания» последней позиции контактов. Это обеспечивается даже тогда, когда полностью обесточивается электрическая сеть. Другое значимое преимущество импульсного устройства заключается в том, что для его запуска подходит низкое напряжение. За счет этого выключатель можно устанавливать во влажном помещении, например:

• подвале;
• туалете;
• ванной комнате.

Таким образом, удается достичь более высокой степени безопасности в работе электрических систем относительно простых выключателей.

Для чего применяют импульсные реле?

С помощью данных приборов легко организовать включение осветительных приборов из нескольких мест, например, подойдут для этих целей:

• длинные коридоры;
• лестницы многоэтажных зданий;
• подъезды домов.

Можно установить реле где угодно без ограничений по количеству. Соединяются выключатели света параллельно друг другу с помощью тонких 2-х жильных проводов. Вся схема подключается к входному контакту блока управления импульсного реле.

Благодаря внедрению данной системы больше нет необходимости:

• путаться в коммутационных схемах;
• заморачиваться с выключателями проходного типа;
• мучиться с подключением переключателей;
• прокладывать 3 – 4-х жильные кабели.

Не нужны действия, имевшие место в классической схеме управления осветительными приборами из нескольких мест.

Новые реле с буквой i

В торговой сети появились импульсные приборы, в наименование которых значится буква i. Сами названия при этом повторяются, например, BIS-411 — BIS-411 i.

По внешнему виду реле не отличаются ничем, но те, в которых есть буква i стоят дороже. Разница в цене бывает от 50 до 400 рублей, зависит от модели.

В чем разница? Встроенные контакты новых приборов кратковременно выдерживают ток до 125А, но очень короткий период, всего 20 миллисекунд. Однако этого времени хватает, чтобы воспользоваться реле для включения ламп накаливания, имеющей большую мощность. Также этого импульса хватает для запуска:

• электродвигателей;
• оборудования с повышенным пусковым током.
• электромагнитных клапанов.

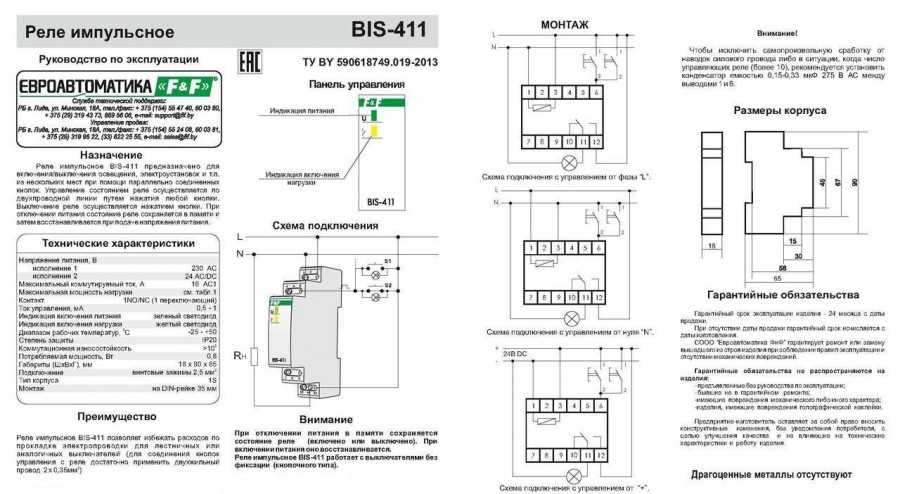

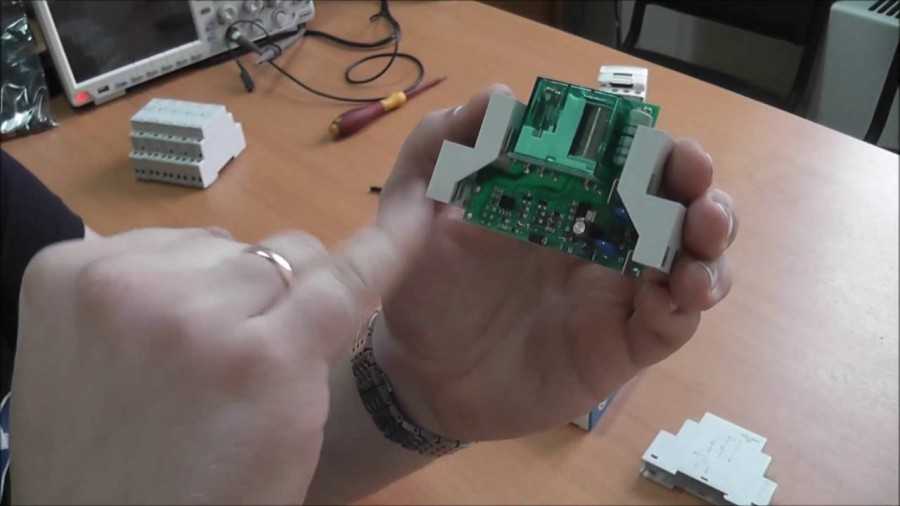

Модернизированные BIS оснащены электромагнитными реле HONGFA серии INRUSH, разработанными специально для систем, где нужно выдерживать пусковые токи большой величины. Это характерно для емкостной и реактивной нагрузки.

В новых реле используется более мощный преобразователь потенциала и контроллер. Благодаря этим элементам устройство может работать одинаково хорошо как от постоянного, так и переменного напряжения с параметрами от 100 до 260 В.

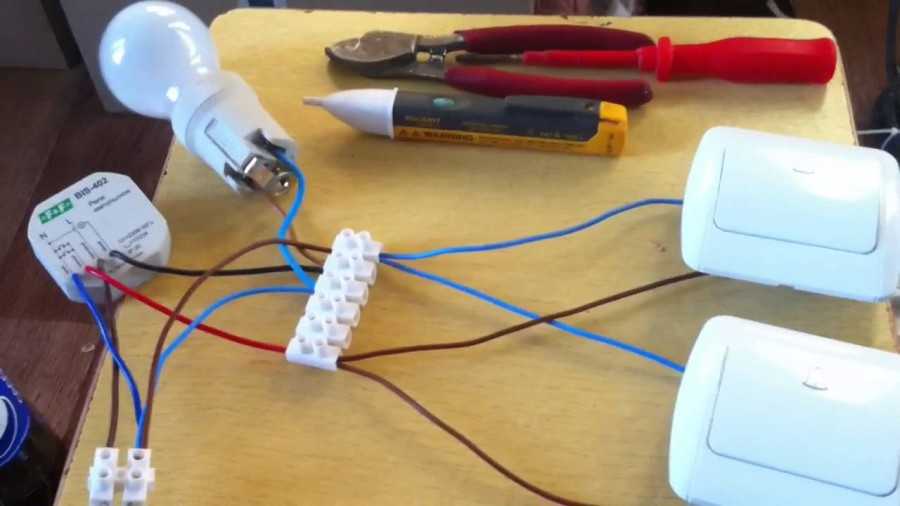

Видео описание

Импульсное реле. Схема подключения. Управление освещением из нескольких мест.

Работа в нестандартных ситуациях

К таким ситуациям, в первую очередь, надо отнести моменты, когда в квартире полностью отключается электричество. При его восстановлении реле ведут себя по разному:

• у приборов электромеханической системы снятие напряжения питания не приводит к переключению, поэтому при появлении электроснабжения освещение будет находиться в том состоянии, в каком их застигло исчезновение питания. Если свет был включен, он включится вновь, если выключен – останется выключенным;
• электронные аппараты с энергонезависимой памятью будут вести себя таким же образом;
• простая электроника без памяти сбросит состояние до положения, предусмотренного разработчиками – обычно, в выключенное положение (но бывает, что и во включенное).

Другая возможная коллизия – одновременное нажатие двух кнопок в разных местах. Система воспримет это как одно нажатие, независимо от исполнения реле, и перебросит контактную группу в противоположное положение.

Применение импульсных приборов позволяет строить удобные схемы управления освещением, позволяющие включать свет только при нахождении людей на объекте. Это дает заметную экономию на электроэнергии. Также такие схемы позволяют повысить комфорт эксплуатации инженерных сетей. Во многих случаях их применение оправдано и с эстетической точки зрения.

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей
квартире с одноклавишников на импульсники. Меняете в монтажных коробках
выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника
сразу нескольких светильников, а не одной лампочки, обязательно монтируйте
кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли
получится (не даст ограничение по толщине провода). Придется их раскидывать по
разным колодкам.

Принцип действия

Современные модели данной конструкции имеют целый ряд достоинств, нежели недостатков по сравнению с обычным реле. Они не нуждаются в постоянном питании или бесперебойной работы электрической сети.

Внутри устройства содержится сенсорный электронный блок и металлическая катушка. Механизм питается от постоянного и электрического тока. Если уровень электрической мощности превышает допустимое значение, катушка срабатывает таким образом, что открытые каналы закрываются, а закрытые наоборот начинают активизироваться. В этом случае начинает образовываться электромагнитное поле, которая оказывает действие на переключатель.

В этом случае магнитная сила выступает в роли передающей силы, которая поступает от одного контакта к другому. На двух схемах импульсного реле представлен подробный процесс преобразования электромагнитного поля.

Многие из нас наверняка задавались вопросом:«Для чего необходимо импульсное реле?». Регулировать процесс освещения можно же при помощи обычного проходного переключателя.

На самом деле, назначение импульсного реле заключается в строении простого механизма, который позволяет выполнять широкий спектр манипуляций. Благодаря ему можно регулировать освещение пяти точек одновременно, не прилагая при этом никаких усилий.

Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации

Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.

Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.

Главные принципы построения схемы:

1. Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
2. Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
3. Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.

На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:

1. внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
2. в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.

Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.

Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.

Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.

При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.

Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.

Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках

Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:

• потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
• жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
• остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.

Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.

Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.

Отличительные особенности различных моделей

Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.

Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.

Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.

Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:

1. обычного импульсного;
2. трех перекрестных переключателей;
3. автоматического таймера.

Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.

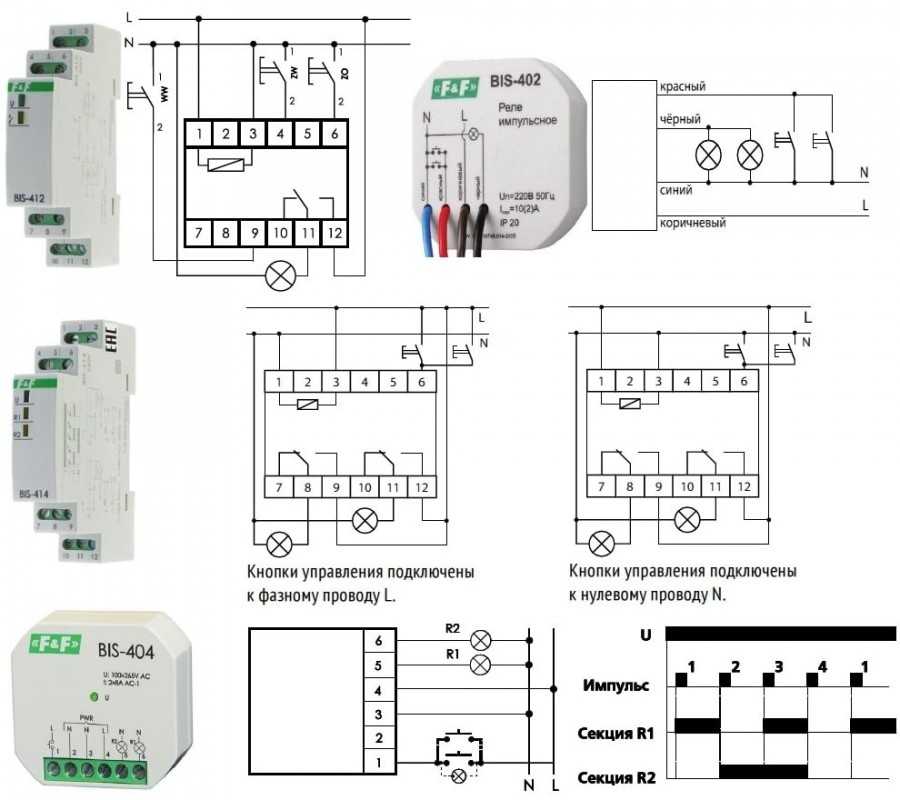

Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.

Схемы подключения

На практике импульсные реле нашли довольно широкий спектр применении, но в быту их чаще всего используют для включения светильников из разных точек комнаты. Поэтому в качестве примеров мы рассмотрим возможность подключения импульсных устройств для передачи питания лампочкам через выключатель.

Наиболее простым вариантом является ситуация, когда в комнате вы запитываете только одну люстру или группу софитов, которые должны включаться и выключаться из нескольких точек комнаты.

Рис. 5. Простейшая схема подключения ИР

Как видите на рисунке 5, питание напрямую от автомата или распределительной коробки подается на ввод 11 РИО-1, вторая линия подключается к выключателям шлейфом, а общая точка выводится на ввод Y. С выхода 14 фаза подается на лампы освещения, а нулевой проводник с общей колодки разводится отдельной линией на лампы и соответствующий вывод импульсного реле. При такой схеме каждый из выключателей равноправно посылает сигнал, как на включение, так и на отключение осветительного оборудования. Помимо этого можно реализовать и более сложные схемы подключения с выставлением приоритета.

Рис. 6. Схема подключения на две группы потребителей

Как показано на схеме 6, здесь присутствует две группы осветительных приборов, можно взять аналогию с двумя комнатами, для каждой из которых установлено свое РИО-1. Подключение трех коммутаторов для каждой группы освещения осуществляется аналогичным образом, но к обеим группам добавлена функция глобального включения и отключения.

Здесь кнопочный выключатель, предназначенный для подачи питания на все приборы освещения, соединяется с выводом Y1 и первого, и второго импульсного реле. Поэтому при коммутации «Вкл», несмотря на состояние коммутаторов и подачи сигнала на Y свет включится в обеих комнатах. Выключатель обесточивания подключен к выводам Y2 обоих импульсных реле, который обладает преимуществом перед Y1. Поэтому при нажатии клавиши «Откл» произойдет выключение всего осветительного оборудования.

Импульсные реле — централизованное управление освещением

Пойдет речь о построении схемы с внедрением импульсных реле, которая позволяет при выходе из дома либо квартиры одним нажатием на кнопку выключателя выключить свет сходу во всем доме!

В отличие от проходных выключателей, импульсные реле дают еще больше способностей и позволяют более гибко и неоднозначно подходить к вопросу управления освещением. Они владеют еще огромным функционалом и последующей возможностью наращивания и усложнения схемы, по сопоставлению с проходными выключателями.

Давайте разглядим схему, которая позволяет управлять раздельно несколькими группами освещения из различных мест, также централизованно выключать либо выключать освещение сходу во всех группах.

Тщательно о принципе деяния и схемах подключения импульсных реле читайте в статьях:

Подробное разъяснение самой схемы централизованного управления освещением на импульсных реле и принципа ее работы смотрите в видео понизу этой статьи.

Тут же я кратко напомню. Импульсные реле имеют обмотку и силовые контакты (либо группу контактов). К обмотке обычно подключается ноль и фаза. На нашей схеме фазный провод подключается через нормально-разомкнутые подпружиненные кнопочные выключатели, которые при нажатии на них подают питание на обмотку импульсного реле. Ноль подключен к клемме А2, фаза через выключатели к клемме А1.

При каждом нажатии на кнопку выключателя, реле меняет состояние собственных контактов с 1-го состояния на другое, к примеру, с выключенного на включенное и т.д. К клемме 1 контактов подключается фазный провод от автоматического выключателя группы освещения, к клемме 2 — фазный провод от нагрузки. При замыкании контактов — фаза подается на осветительный прибор (либо несколько осветительных приборов, люстру, подсветку и т.д.) и он врубается; при размыкании — осветительный прибор угасает.

Разглядим схему на примере импульсных реле iTLc Schneider Electric. При использовании реле от других производителей, нужно уточнить в аннотации к ним предназначение и маркировку контактов .

Обычно импульсные реле рассчитаны на управление нагрузкой до 16А. Если в управляемых группах применяются массивные осветительные приборы, люстры либо группы ламп, то для защиты каждой группы нужно применять отдельный автоматический выключатель, или для коммутации силовой цепи нагрузки дополнительно применять контактор.

Количество осветительных приборов, присоединенных к одному реле, может быть хоть какое. Главное, дабы их суммарный ток не превосходил очень допустимый для данного типа реле.

В нашем примере любая группа освещения защищена отдельным автоматическим выключателем.

Под защитой 1-го автоматического выключателя может находится несколько импульсных реле, каждое из которых управляет собственной группой осветительных приборов. Главное, дабы суммарный ток всех групп через автоматический выключатель не превосходил 16А.

Количество кнопочных выключателей, подключаемых к одному импульсному реле, может быть хоть каким. Время от времени, правда, существует ограничение на длину применяемого провода. Т.е. светильником можно управлять из огромного количества мест! Это ведь здорово!

Мы можем включать и выключать свет раздельно на первом, втором этажах и в гараже. В нашем примере на первом и втором этажах осветительные приборы управляются из 3-х мест. В гараже из 2-ух — при входе в гараж из дома и при выходе из гаража на улицу.

Выходя из дома, нет необходимости по отдельности выключать освещение во всем доме и гараже. Довольно надавить на кнопку выключателя ОТКЛ., который установлен около входной двери, и свет во всем доме погаснет.

Придя домой, можно надавить на выключатель ВКЛ. и свет включится сходу во всем доме.

В отличие от схемы централизованного управления освещением на проходных выключателях, схема на импульсных реле позволяет управлять освещением в каждой из групп, не зависимо от того, был ли централизованно включен либо выключен свет выключателями у входной двери в дом.

К примеру, выйдя вечерком из дома, и выключив выключателем ОТКЛ. свет во всем доме, жильцы, которые остались дома, могут по мере надобности включать и выключать свет в доме, как и в обыкновенном режиме.

Более тщательно работу схемы смотрите в видео Импульсные реле — централизованное управление освещением

Разновидности

Сегодня такое устройство представлено на рынке под разными торговыми марками. Наиболее популярными являются следующие:

• ABB,
• Schneider Electric,
• Legrand,
• IEK,
• Finder и другие.

Все они работают по одному и тому же принципу управления катушкой, на которую воздействует короткий импульс напряжения. Рабочий цикл включает в себя импульсное воздействие, при котором прибор включается и выключается. Принцип циклического управления применяется во всех моделях реле.

Используется он в моделях разного типа:

• электромагнитных;
• индукционных;
• магнитоэлектрических;
• электродинамических.

В системах автоматики чаще всего применяются электромагнитные модификации благодаря своей надежности, основанной на принципе действия электромагнитной силы в ферромагнитном сердечнике такого устройства при подведении тока к катушке. Включает контакты рамка, которая при определенном положении притягивает к магнитному сердечнику, а во втором положении отводится назад с помощью пружины.

Виды импульсных реле

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

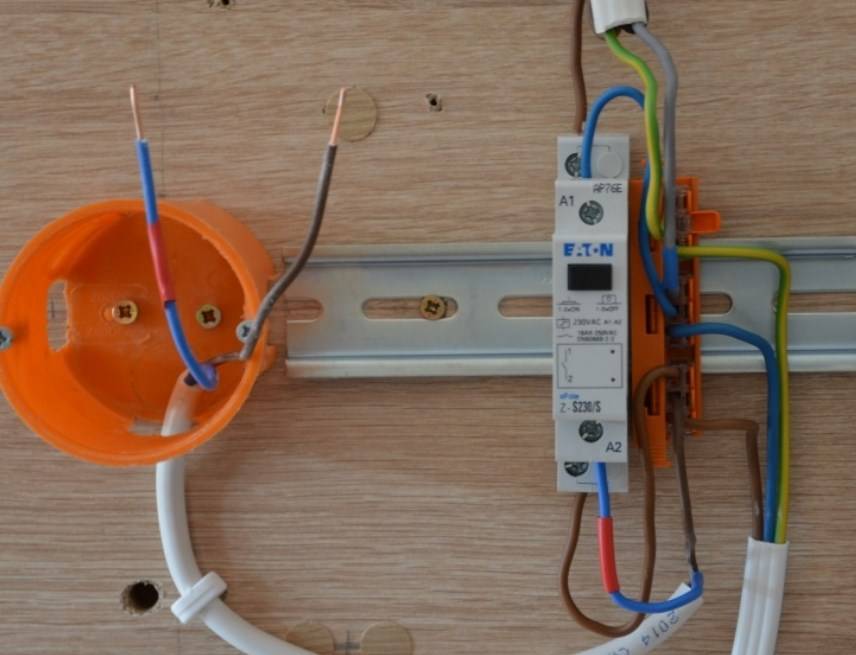

Практическое подключение реле

Перед началом работ обязательно отключаем напряжение в электро цепи и проверяем с помощью тестера наличие потенциала 220 В на проводах, с которыми будем работать.

Подключите кабель питания ( 2 ) к разъему фазного провода.

Между коробом и реле проведем двухпроводный кабель. Коричневый провод подключим к разъему, чтобы могли нажать внешнюю кнопку.

Второй провод — синий, на нем будет потенциал. Подключим его к управляющему контакту ( A2 ) реле.

Следующий шаг — соединить зажим ( A1 ) с разъемом нейтрального провода, а также подключить провода к лампе. Проводники и защита нейтрали подключаются к соответствующим разъемам, а коричневый провод (фаза) к клемме ( 1 ) реле так, чтоб оно работало получая потенциал, подаваемый на зажим ( 2 ).

Соединение кнопки классическое. Подключите шнур питания к клемме ( L ) и к клемме ( 2 ) провода, с помощью которого передадим короткие импульсы управления реле.

Затем присоединяем к схеме еще одну кнопку. Для этого проведем двухпроводный кабель между двумя коробками.

Во второй можем установить кнопку звонка с подсветкой чтоб видеть изменения потенциала на ней. Метод подключения аналогичен. Соединяем провода по цвету также, как и в первой кнопке.

Всё готово — понажимайте и проверьте работу тестовой системы.
