Индукционные котлы отопления: виды, обзор достоинств и недостатков, как выбрать хорошую модель

Достоинства индукционных котлов отопления

Индукционные котлы обладают многими абсолютными и сравнительными достоинствами, включая следующие:

самый высокий КПД среди всех электрокотлов;
неизменность энергетических характеристик;
минимальные требования к теплоносителю;
повышенная надежность;
рекордно долгий срок службы;
способность работать автономно;
простой монтаж без системы вентиляции;
автоматическая система управления;
нет нужды в доставке и хранении топлива:
нагрев теплоносителя до 95 градусов;
высокий уровень безопасности.

Прибор преобразует электрическую энергию в тепловую с коэффициентом полезного действия 98-99%. Чтобы нагреть теплоноситель требуется 7-10 минут. Простая конструкция, в которой нет движущихся механических частей, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Вывести из строя такое оборудование может только повреждение электроизоляции. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции во многом схожи с индукционными котлами, они действительно способны прослужить многие десятки лет.

По заверениям производителей, агрегаты, работающие за счет эффекта электромагнитной индукции, обеспечивают бесперебойный обогрев помещений на протяжении 100 тысяч часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать про электродные и обычные тэновые котлы.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. К примеру, готовить теплоноситель для нерегулярно используемой системы теплый пол

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном сервисном обслуживании и ремонте, что экономит средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Конструкция сертифицированного индукционного котла предотвращает короткие замыкания. Производители заявляют, что любая модель имеет наивысший класс электробезопасности. Не следует путать индукционный котел и с СВЧ-печью, так как для его работы используется другая частота электротока.

Нагревание теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не больше 30°С. То есть локальные перегревы, способные привести к возгоранию, отсутствуют, что делает такие агрегаты пожаробезопасными.

Благодаря омагничиванию теплоносителя, мелкой вибрации, незаметной для окружающих и турбулентным завихрениям, в индукционных котлах практически не образуется минеральных отложений, что благоприятно сказывается на эффективности. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Для наращивания мощности может использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет обогреть двухэтажный особняк

Если соблюдать указанные в инструкции правила эксплуатации, то после монтажа и установки температурного режима о котле можно не вспоминать на протяжении всего отопительного сезона. В отличие от твердотопливных «собратьев», индукционные приборы не требуют регулярной загрузки дров и угля и удаления золы. Не требуется чистка труб, что отличает их от других типов электрокотлов.

Сам котел и дополнительное оборудование к нему занимает немного места и может быть установлено в помещении небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связки с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в интеллектуальную систему управления домашним оборудованием, именуемой “Умный дом”

Обзор производителей и моделей индукционных котлов

Для вас мы подготовили обзор производителей индукционных отопительных котлов, а также некоторых его моделей.

ВИН

Имеет множество моделей и тем самым предоставляет огромный выбор для потребителя. Мощность котлов отопления «ВИН» составляет от 3 кВт, площадь обогрева — от 30 м², начальная цена — от 32 000 рублей.

Рассмотрим особенности моделей котлов данного производителя в таблице.

ВИН-3	30-40м2	220	32000
ВИН-5	50-60	220	33000
ВИН-7	70-90	220	37000
ВИН-7	70-90	380	46000
ВИН-10	100-120	380	50000
ВИН-15	150-170	380	46000
ВИН-20	200-230	380	60000

SAV

Характеристики котла отопления SAV – это лёгкость пользования и установки, экологичность, работа в автоматическом режиме, долговечность. Практически отсутствует возможность появления накипи, а деталей, которые движутся и подлежат износу, нет.

2,5	2100	220	32 950
3,5	2950	220	35 100
5	4235	220	37 000
5/2	4235	220	42 500
7/2	5970	220	45 000
7/3	5970	220/380	52 000
10	8750	220/380	55 000
15	12670	220/380	65 000

К недостаткам индукционного котла «САВ» можно отнести высокую стоимость. Цена моделей такого котла в пределах от 32 950 до 65 000 рублей. Еще два минуса – зависимость от электричества и затруднённый процесс регулировки мощности.

Гейзер

Существует множество моделей у данного производителя. Отличаются они высокой производительностью. Диапазон мощности от 4,5 до 250 кВт, а КПД достигает 98%.

Модели «Гейзер — 5» необходимо напряжение в сети 220 В, остальным основным моделям (10, 15, 20, 25, 50, 100, 250) — 380 В.

Уникальность этой модели в ее надёжности, как свидетельствуют отзывы. Эти котлы устойчивы и имеют второй класс по электробезопасности. Не требуют особенного техобслуживания, а за отсутствием продуктов горения, отсутствует и возможность получения вреда для здоровья. Котлы «Гейзер» отличаются малыми габаритами, вследствие чего агрегат можно устанавливать в небольшом пространстве. Работает модель довольно тихо, поэтому владельцам не придётся использовать материалы для звукоизоляции.

Как минус можно отметить сложную установку и подключение котла «Гейзер». Всем моделям индукционного котла отопления нужно 380/3ф. От сети могут работать только котлы с малой мощностью в 220/50.

Эдисон

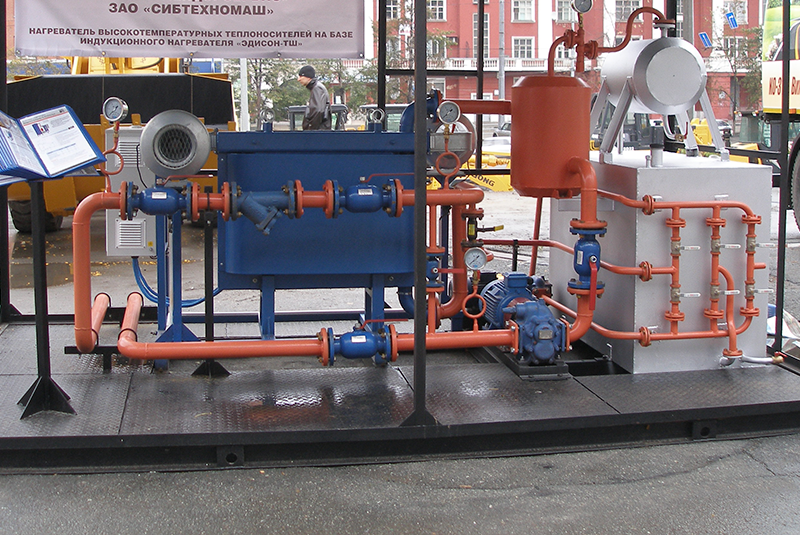

Эта марка используется для отопления жилых помещений, а также зданий промышленных, административных и пр. Её модели различны (4,7; 13; 22; 50; 100; 250; 500). Такой индукционный котёл применяется в системах теплоснабжения замкнутых. Как правило, в качестве теплоносителя у него выступает вода. Нагреватель функционирует «на автомате», но по желанию можно изменять работу нагревателя либо по температуре теплоносителя, либо по температуре воздуха в здании.

Котёл Эдисон

Положительных характеристик котёл «Эдисон» имеет больше, чем негативных. К его достоинствам относят длительный срок службы, высокую электро- и пожаробезопасность, а также неизменяемый в процессе работы коэффициент полезного действия. К тому же, при покупке данного котла, вам не потребуется постоянно его контролировать и постоянно обслуживать.

Еще некоторые характеристики котла отопления «Эдисон»:

частота тока 50 Гц;
максимальная температура теплоносителя в градусах – 115;
масса оборудования колеблется от 40 кг («Эдисон — 4,7») до 1500 кг («Эдисон — 500»).
использование (с согласия изготовителя) различных теплоносителей, таких как масло, вода, антифриз.

Миратрон

Модельный ряд данных котлов имеет мощность в пределах от 6 до 30 кВт и также подходит для обогрева промышленных и жилых помещений (до 350 м2).

Котёл Миратрон

Вот ещё некоторые характеристики:

коэффициент полезного действия котла отопления «Миратрон» 90%;
отличная защита от накипи;
правильное расходование энергии и экономия бюджета пользователя;
подключение к любому виду электрической сети;
работает очень тихо и не требует постоянного надзора;
работа только с закрытыми отопительными системами;
применение в управлении инверторного пускателя и, как следствие, высокая стоимость оборудования;
большие вес и габариты котла.

Стоимость котла отопления «Миратрон» разная. К примеру, модель «Miratron А006» мощностью в 6 кВт, обогреваемой площадью 70 м² и весом 50 кг имеет цену 45000 рублей. «Miratron А006» с мощностью 15 кВт, площадью обогрева помещения в 170 м² и весом 80 кг – 65000 рублей.

Сравнение популярных моделей

Сравним некоторые модели разных производителей индукционных котлов отопления с похожими характеристиками.

ВИН-5	4250	27 000	Россия	60 — 150
Эдисон-5	5000	35 000	Россия	100 — 120
ИНЭРА SAV	4500	30 000	Россия	50 — 80

Также на рынке представлена ТЭНовые и электродные электрические котлы.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше. Сделать такой котел будет немного сложнее, чем предыдущий вариант. Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

Прежде всего, это возможность работать с переменным и постоянным током.
В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
Конструкция прибора предельно проста.
Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

Индукционный котел отопления своими руками

В бытовых условиях нагреватель можно изготовить из сварочного инвертора или трансформатора.

Котел из сварочного инвертора

Прежде чем приступить непосредственно к сборке необходимо запастись следующими материалами:

Нержавеющей проволокой диаметром 5-7 мм;
Отрезком пластиковой термостойкой трубы, длиной приблизительно 500 мм, наружным диаметром не более 50 мм и толщиной стенки не менее 5 мм;
Просечной или плетеной сеткой из нержавеющей стали с окном не более 4х4 мм. Размер сетки должен полностью перекрывать поперечное сечение пластиковой трубы и обеспечивать возможность надежного крепления;
Эмалированной медной проволокой диаметром 1,2-1,5 мм. Для намотки катушки понадобится приблизительно 5м;
Двумя переходниками для соединения котла с отопительной магистралью;
Сварочным инвертором, позволяющим осуществлять плавную регулировку силы тока.

После того как все необходимые комплектующие подготовлены, можно приступать к работе по сборке индукционного котла. Сборка состоит из нескольких этапов:

1. Нержавеющая проволока нарезается на отрезки длиной 5-6 см в количестве, необходимом для полного заполнения трубы.

2. Одна сторона трубы закрывается сеткой, после чего производится засыпка отрезков проволоки и заделка второй стороны. Внутренняя полость трубы заполняется полностью, а наличие с обоих сторон ограждающей сетки предотвращает попадание кусочков проволоки в трубопроводы отопительной системы.

3. На заполненную трубу наматывается 90-100 витков медной проволоки. В процессе намотки необходимо обеспечить равномерность и одинаковое расстояние между витками. Вся катушка должна быть равноудалена от обоих торцов трубы.

4. На торцы трубы герметично устанавливаются переходники, и производится врезка в существующую отопительную магистраль.

5. Оба вывода катушки подсоединяются к сварочному инвертору.

6. Смонтированный таким образом отопительный контур заполняется теплоносителем, после чего система готова к работе.

Категорически запрещается подключение прибора к электросети до полного заполнения системы теплоносителем.

7. С помощью инвертора выполняется установка необходимого температурного режима.

Такая конструкция индукционного прибора своими руками может эффективно обогревать площадь 50–60 м2. Если же отапливаемая площадь больше, либо требуется дополнительная мощность для автономного горячего водоснабжения, существует второй вариант.

Индукционный котел с использованием трансформатора

При использовании трансформатора, роль нагревательного элемента играет корпус прибора, внутри которого циркулирует теплоноситель. Для изготовления агрегата, помимо навыков сварщика, потребуются:

Две металлических трубы помещенных одна в другую таким образом, чтобы между ними образовалась полость.
Два плоских кольца для заделки торцов;
Сварочный инвертор;
Трансформатор трехфазный;
Металлические трубы для входного и выходного патрубков.

1. На некотором расстоянии от торцов в полый цилиндр ввариваются патрубки, обеспечивающие циркуляцию теплоносителя.

2. Путем наматывания медной проволоки на корпус формируется первичная обмотка;

3. Для замедления остывания и уменьшения рассеивания тепловой энергии, изделие помещают в специальный корпус, а образовавшуюся полость заполняют жаростойким теплоизоляционным материалом.

Обеспечение безопасности

Для предотвращения несчастных случаев, при монтаже самодельных индукционных котлов предназначенные для отопления частного дома необходимо придерживаться нескольких правил:

При подключении изделия к системе отопления, расстояние от стены должно быть не менее 30 см, а от пола и потолка не менее 80 см;
Устанавливать приборы можно исключительно в замкнутые контуры с принудительной циркуляцией теплоносителя;
На выходной патрубок следует установить манометр и предохранительный клапан.

Использование явления электромагнитной индукции при изготовлении отопительных котлов позволяет существенно уменьшить габариты изделий, обеспечить высокую производительность и длительный срок службы оборудования.

Достоинства индукционных котлов

Современный рынок отопительного оборудования предлагает большое количество видов и типов приборов для обогрева помещения, поэтому не будет лишним подробно рассмотреть индукционный котел отопления с точки зрения его потребительских свойств. И так, какие доводы можно привести в пользу приобретения индукционных котлов. Сразу оговорюсь, что доводы приведены производителями котлов, я дам некоторые комментарии с точки зрения физических процессов и реалий эксплуатации.

Полное отсутствие накипи и других отложений. Благодаря магнитному полю создается высокочастотная вибрация, вытесняющая индукционную энергию к внутренней поверхности стен котла, где и происходит взаимодействие с теплоносителем. Таким образом, уровень теплоотдачи остается стабильным, независимо от периода эксплуатации. Стоит помнить, что если вы будете использовать готовый антифриз на основе этиленгликоля, то он изготавливается на основе дистиллированной воды, поэтому накипи там взяться просто не от куда. Антифриз, со временем разлагается, в результате чего выпадают в осадок некоторые присадки, вот они могут оказывать действие на работу не только индукционного котла.

Немного о плите на индукции

Эта чудо-плита не похожа на обычные плиты тем, что:

Автоматически распознаёт подходящую посуду (только из ферромагнитных металлов и с плоским дном), а под неподходящей даже не включается.
Нагревает быстрее, чем газовая или электрическая, следовательно, блюда готовятся оперативнее.
Греет строго определённую зону, равную диаметру посуды. Остальная часть плиты остаётся холодной.

Схема такой плиты в разных брендах может существенно отличаться, но её принципиальное устройство одинаково для всех моделей:

Поверхность из стеклокерамики.
Под ней изоляционный слой.

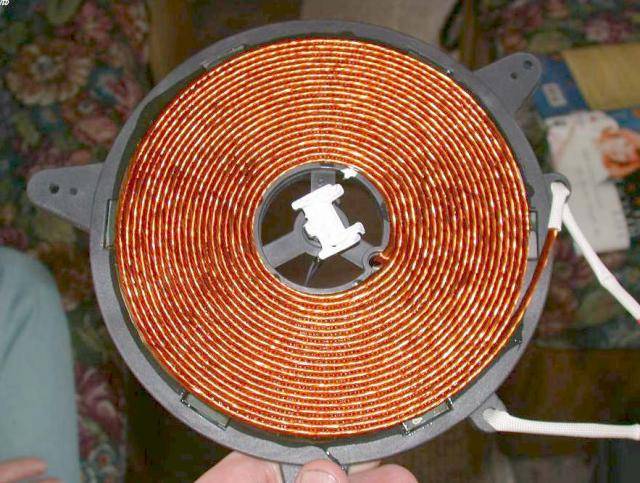

Под изоляцией — индукционная катушка.
Под катушкой — Блок управления и Преобразователь частоты.

Первичный контур в таком трансформаторе — катушка внутри плиты, а вторичным контуром выступает сама посуда.

В интернете можно встретить даже забавные схемы самодельных отопительных систем с помощью индукционных плит. Но они не выдерживают никакой критики.

Индукционные плиты работают на сверхвысоких частотах от 20 кГц до 60 кГц. Проводя замеры излучений, выявили, что частично они поглощаются самой плитой, а оставшиеся действуют строго в радиусе 30 см от центра плиты. Всё же, несмотря на доказанную безопасность, людям с кардиостимуляторами очень не советуют пользоваться такими плитами, во избежание остановки сердца. А как с вредоносными излучениями у индукционного котла? Ведь он также работает на частотах от 25 кГц и выше.

Как устроен котел индукционного типа

Корпус такого оборудования состоит из нескольких слоев:

наружного;
тепло- и электроизоляционного слоя;
2-стенного сердечника.

В котлах, предназначенных для применения в промышленности, используется цилиндрическая обмотка, а в бытовых и самодельных – обмотка проводом из меди по тороидальному принципу. Ее осуществляют между ферромагнитными трубами, обладающими разным диаметром. Обязательное условие: толщина стенки трубы должна быть более 1 см. Внутренняя труба выступает в роли магнитопровода и называется сердечником.

Схема любого электрического индуктора состоит из первичной обмотки (помогает преобразованию электроэнергии в вихревой ток и магнитные поля), а также вторичной обмотки.

Она включает в себя непосредственно корпус котла и основной нагревательный элемент, призванный получить тепло для жидкого носителя, циркулирующего по системе отопления.

Это интересно: Ремонт тепловентилятора: рассмотрим досконально

Преимущества и недостатки

Среди преимуществ индукционных котлов — компактность и пожарная безопасность

Обогреватели получили большую популярность благодаря своим положительным свойствам. Индукционные приборы отличаются безопасностью, в том числе пожарной, простотой установки и эксплуатации, а также высокой степенью обогрева помещения.

К основным плюсам электрокотла можно отнести:

Высокий КПД. Выше, чем у других электрических котлов. Достигает 98-99%. Теплоноситель нагревается примерно за 7-10 минут.
Постоянство энергетических характеристик.
Минимальные требования к теплоносителю. В его роли может выступать обычная вода.
Надежность работы. Конструкция простая, без сложных составных частей. Установленные датчики позволяют быстро найти и устранить проблемы.
Длительный срок службы. Приборы без уменьшения мощности способны проработать в течение 30 сезонов.
Возможность автономной работы.
Несложный монтаж. Выполнить установку по инструкции можно самостоятельно.
Широкий ассортимент. Можно найти приборы для обогрева небольшого дома или для здания с большой площадью. Индукционный электрический котел можно подобрать для дачи, квартиры, магазина, складов.
Автоматизация процессов. Устройство включается и выключается автоматически, человек своими руками лишь настраивает и выбирает режимы.
Теплоноситель нагревается до 95°С.
Безопасность работы.
Не требуется постоянное сервисное обслуживание. Это позволяет сэкономить средства.
Небольшие размеры. Может устанавливаться даже в маленьком помещении.
Неприхотлив в обслуживании. Не нужно чистить трубы, как в других видах нагревателей, а также удалять накипь с ТЭНа.

Недостатки:

Высокая стоимость самого котла. Связана с применением дорогостоящих материалов и сложностью производственного процесса.
Большой вес. Из-за наличия стальных деталей масса некоторых моделей достигает 40 кг.
Шумная работа. Можно устранить, используя шумопоглощающие прокладки.

Виды

Такие котлы для отопления дома на сегодняшний день бывают двух видов: SAV и ВИН. Каждый из них имеет свои особенности.

SAV

На индуктор в таких агрегатах поступает электричество с частотой в 50 Гц. Вторичной обмоткой выступает замкнутая труба, внутри которой находится теплоноситель. Последняя также является теплообменником, в котором и осуществляется обогрев . Процесс индукции позволяет быстро повысить температуру лабиринта труб, что значительно увеличивает производительность агрегата. Такие устройства подключают к сетям 220В и 380В – все зависит от мощности.

Котел такого вида в 2,5 кВт способен выделять энергии на 2100 ккал/час, что дает возможность комфортно отапливать помещение, площадью до 30 кв. м. Средняя цена рынке вместе с автоматикой колеблется в районе 500 долларов.

ВИН

Электрокотлы ВИН или вихревые индукционные отличаются от предшественников тем, что поступающий на первичную обмотку ток, сначала проходит преобразователь. Этот процесс позволяет сделать его высокочастотным. За счет такого механизма удается добиться повышения общего напряжения электромагнитного поля. А это в свою очередь позволяет усилить возникающие вихревые токи.

Корпус и внутренняя часть агрегата создается специально из ферромагнитного сплава. В результате определенных процессов возникает сильный нагрев. В связи с этим теплообменником в котле выступает не только конструкция из труб, но и отдельные компоненты корпуса.

Подобные агрегаты с мощностью в 3 кВт выделяют до 2500 ккал/час. Это позволяет отапливать помещения, площадь которых доходит до 40 кв. м. Чаще всего такие установки продаются в комплекте с автоматикой, кранами и насосом. Их средняя цена рынке составляет порядка 580 долларов.

Как видно, котлы, работа которых основана на таком явлении, как электромагнитная индукция, обладают всеми преимуществами других электрических установок. Кроме того, они также имеют и дополнительные. Если правильно подключить и настроить систему, она сможет экономить до 30% энергоносителя по сравнению с теми же ТЭНовыми.

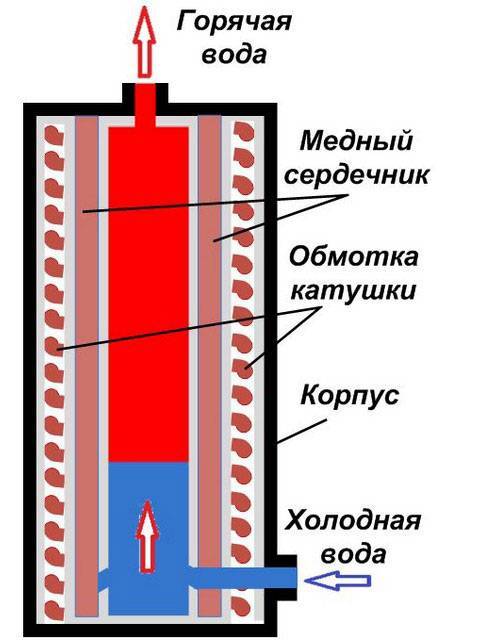

Конструкция индукционного котла

Теперь давайте вернемся к индукционному котлу. Его видимая часть представляет собой сделанный из металла корпус, стенки которого изнутри покрыты теплоизоляционным и электроизоляционным составом. Внутри корпуса расположен сердечник в виде двух, вставленных друг в друга, ферромагнитных труб из стали с очень толстыми стенками. Пространство между трубами заполняется водой, поступающей через патрубок в нижней части котла. Внутренняя труба снабжена тороидальной обмоткой, которая и создает высокочастотное магнитное поле под воздействием электрического тока.

Вихревые токи, возникающие в результате роста сопротивления, способствуют нагреванию поверхности корпуса трубы и омываемой его воды. Таким образом, внешняя труба выполняет функцию нагревательного элемента, а вода – теплоносителя.
