ВВЕДЕНИЕ
Умелое и своевременное оказание первой помощи пострадавшим от воздействия электрического тока может значительно снизить число несчастных случаев с летальным исходом.
Период клинической смерти, т.е. время, в течение которого еще можно спасти пострадавшего, оказать ему помощь и вызвать врача, составляет не более 5 мин с момента электротравмы. Поэтому лица, оказывающие помощь, должны уметь быстро оценить обстановку, действовать четко и оперативно, для чего необходимо иметь практические навыки при освобождении пострадавшего от действия электрического тока. Для этого необходимо в совершенстве знать способы освобождения пострадавших от действия электрического тока и оказания доврачебной помощи в различных условиях в соответствии с правилами техники безопасности.
Данная Инструкция рассматривает основные, наиболее типичные способы спуска пострадавшего с опоры при несчастных случаях во время работ на ВП напряжением до 20 кВ включительно, когда пострадавший находится в бессознательном состоянии.
Качество соединительных изолирующих зажимов (гильз для сип)
Качественные изолированные соединительные зажимы обладают высокой стойкостью к внешнему климатическому воздействию и частому изменению погодных условий. Также важна устойчивость к ультрафиолетовому излучению и возможность обеспечения общего срока эксплуатации более сорока лет. Соединительные зажимы гарантируют возможность их установки даже при отрицательных температурах и обеспечивают безопасность выполнения монтажных работ. Внешняя полимерная оболочка, которая наносится на соединительные зажимы, служит цели защиты алюминиевой трубки. Сама же трубка заполняется внутри смазочным материалом, который не требует своего обновления на протяжении всего периода использования соединительного зажима. Многочисленные проведенные испытания позволяют говорить о соответствии соединительных гильз для сип всем требованиям надежности и герметичности, которые предъявляются для линий электропередач. Все перечисленные выше характеристики позволяют свидетельствовать о целесообразности использования соединительных зажимов при прокладке линий электропередач. При их производстве соблюдаются все современные технологические стандарты, благодаря чему удается обеспечить соответствие ГОСТам каждого готового экземпляра.
Способы подключения
При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:
через клеммную колодку;
используя зажимы «орешки»;
устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.
заводят СИП в электрический щит и в вводной автомат;
подключают непосредственно к счетчику (также через автоматы).
Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.
Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.
Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.
Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.
Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.
Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.
Соблюдение требований безопасности
При любом варианте (самостоятельно либо силами наемной бригады) постройки линии требуется соблюдать инструкцию по технике безопасности:
- запрещается проводить монтажные работы при приближении грозы или при сильном ветре (скорость более 12 м/с);
- недопустимо нахождение монтажников под работающими люльками или телескопической вышкой;
- запрещено применять комбинированный метод установки опор (вручную и механическими средствами);
- не разрешается применять при установке опор поврежденные приспособления и тросы;
- в случаях необходимости удержания груза на весу требуется надежно фиксировать подъемные механизмы (тормозами и заклиниванием шестерен);
- подниматься на деревянные опоры разрешено только при помощи когтей монтера или специальных устройств;
- при выполнении работ на опорах монтажнику следует стоять на двух когтях одновременно;
- не допускается расположение монтажника на анкерных опорах и под проводами во время работ;
- запрещается подбрасывать инструменты монтажнику;
- подавать инструменты и материалы разрешается при помощи веревки с длиной не менее двойной высоты подъема;
- недопустимо производить работы по натяжке при температуре выше минус 20 ºС;
- во время работ требуется соблюдать усилия при монтаже и контролировать стрелы провиса проводов;
- не допускать перенатяжения линии;
- контролировать процесс монтажа и осуществлять поэтапную приемку работы.
О том, как выбрать кабель СИП, расскажет канал Сами с усамИ.
Техника безопасности
Нельзя проводить любые электромонтажные работы:
- при повышенной влажности, в тумане или во время дождя;
- в темное время суток;
- в одежде с короткими или засученными рукавами;
- с использованием соединения «орех» при подключении на фасаде;
- если на опоре обнаружены любые повреждения ВЛИ.
Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750. В любом случае натягивать провода, стоя на лестнице, категорически запрещено
В любом случае натягивать провода, стоя на лестнице, категорически запрещено.
Для монтажа потребуется:
- отключить все питающие автоматы, чтобы СИП находился без нагрузки;
- спецодежда с термозащитой;
- технологические карты (все работы ведутся только по этим документам);
- регламентированные технологическими картами средства защиты;
- изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.
Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.
Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.
СИП натягивается между двумя криками на фасаде и опоре, а фиксация происходит анкерными натяжными болтами
Важно, чтобы крепеж был проведен правильно
Сначала электрик поднимается вверх по столбу и с помощью скреп и бандажной ленты монтирует крюк. При креплении провода на деревянном столбе необходим сквозной крюк, который устанавливается без бандажной ленты. Теперь провод крепят в анкерном зажиме, который фиксируется с помощью кронштейна. Нужно оставить примерно полметра провода, чтобы подключать СИП было удобнее.
Теперь второй электрик проводит работы на фасаде. Он натягивает провод и определяет удобное место для зажима на конце кабеля. СИП ставят в зажим и крепят на анкере. Далее провод протягивают по фасаду до места ввода.
Как правильно натянуть СИП между столбами
Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.
Вам это будет интересно Использование бронированного кабеля
Важно! Строительство новой линии электросети требует крепления к столбу кронштейнов провода. Эту работу удобнее делать на земле до его прокладки
Монтаж кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После излишки ленты удаляют.
Укладка воздушных линий электросети
Инструкция по проектированию воздушной линии электросети позволит выполнить все действия безошибочно:
- Столб с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети.
- Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже +20 Градусов.
- Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения.
- Натянутый провод раскатывают с барабана, установленного на машине.
- На опорах СИП распределяют с помощью роликов и натяжного каната — лидера.
Технология Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:
Возле первой анкерной опоры, где будет начинаться линия электросети, крепится барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
Важно! На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За ним оставляют свободный выступ жил для дальнейшего подключения
Натяжка проводов
После крепления и раскладки провода СИП на опоре начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором — динамометром. Протяжка производится с определенным усилием, отображаемым динамометром. После натяжки всей линии электросети, нужно изолировать провод, который должен висеть на некоторое время.
Вам это будет интересно Особенности ИКК
Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.
Какие ошибки возникают при монтаже
Какой провод в СИП – фаза, а какой – ноль?
Смотрю, что этот вопрос довольно часто поднимается, но он на самом деле очень прост. Достаточно обратиться к ГОСТ на СИП, в котором четко расписана его расцветка.
ГОСТ 31946-2012 раздел 5.2.7.2: Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции (…). Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.
Цвет подключения СИП – нейтраль – без обозначения
Получается, что фазные проводники всегда имеют продольную цветную линию, нулевой (нейтральный) провод никакой линии не имеет. И даже если на проводе – синяя полоса, это фаза, а не нейтраль, как может показаться!
Но. Выпускается и СИП, в котором все проводники имеют маркировку цветом. В том числе – синим. В таком случае действует ГОСТ Р 50462-2009, который устанавливает общие правила для использования определенных цветов и буквенно-цифровых обозначений для идентификации проводников. Там в п.5.2.2 сказано, что “ный и средний проводники следует идентифицировать синим цветом. Синий цвет не должен быть использован для идентификации никакого другого проводника, кроме заземленного линейного проводника (в данном случае – нейтрали)“
При этом, не смотря на четкое изложение данного вопроса в ГОСТ, нужно всегда использовать правило: “Доверяй, но проверяй!”. Иначе будет, как у одного моего читателя – он сделал щит учета, завёл “синюю” жилу СИП через автомат в счетчик, а жилу нейтрали подключил напрямую на ГЗШ, разделив на N и РЕ (система заземления TN-C-S). Местный электрик “с 40-летним стажем”, которого вызвали официально для подключения, никого не предупредив, полез на столб подключать СИП. Скатившись после КЗ со столба с выпученными глазами (при этом вводной автомат был выключен!), он начал учить матчасть.
Подключение СИП к ВЛ на опоре
Преимущества СИП
Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.
Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.
СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.
СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.
СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.
Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.
Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.
Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.
К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.
Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).
ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Бригада должна быть оснащена инструментом и приспособлениями, обеспечивающими безопасное проведение работ, а также средствами для снятия пострадавшего с опоры и оказания доврачебной помощи (см. приложение).
1.2. Члены бригады должны быть обучены безопасным методам выполнения работ, приемам освобождения пострадавшего от электрического тока на опоре и правилам оказания доврачебной помощи пострадавшему.
1.3. К оказанию первой доврачебной помощи могут привлекаться также посторонние лица, оказавшиеся на месте происшествия. Оказание помощи может производиться одним или двумя (и более) лицами.
Прокладка кабеля по фасаду здания без выполнения перехода
Общие правила наружной прокладки по стене здания:
Минимальные расстояния до элементов при горизонтальной прокладке:
- над наличниками окон или дверей — 30 см;
- под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
- над грунтом — 275 см.
Минимальные расстояния до элементов при вертикальной прокладке:
- до наличников окон — 50 см;
- до края балконов или дверей — 100 см.
Минимальное расстояние от СИП до стены — 6 см.
Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.
По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.
Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей
Подключение ввода здания к магистрали
Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.
Наземный способ от столба
Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.
Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.
Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.
Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:
- К стене дома и столбу крепят анкерные кронштейны.
- Возле дома провод закрепляют зажимом к кронштейну.
- Роликовым блоком СИП натягивают между постройкой и столбом.
- Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.
Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.
Подземный способ от столба
Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:
- Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
- В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
- При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.
Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.
Крепление провода сип к стене дома
крепление провода сип к стене дома
Количество человек на сайте:3
Как подключить частный дом СИПом
В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).
Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).
Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.
Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.
От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.
Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.
Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

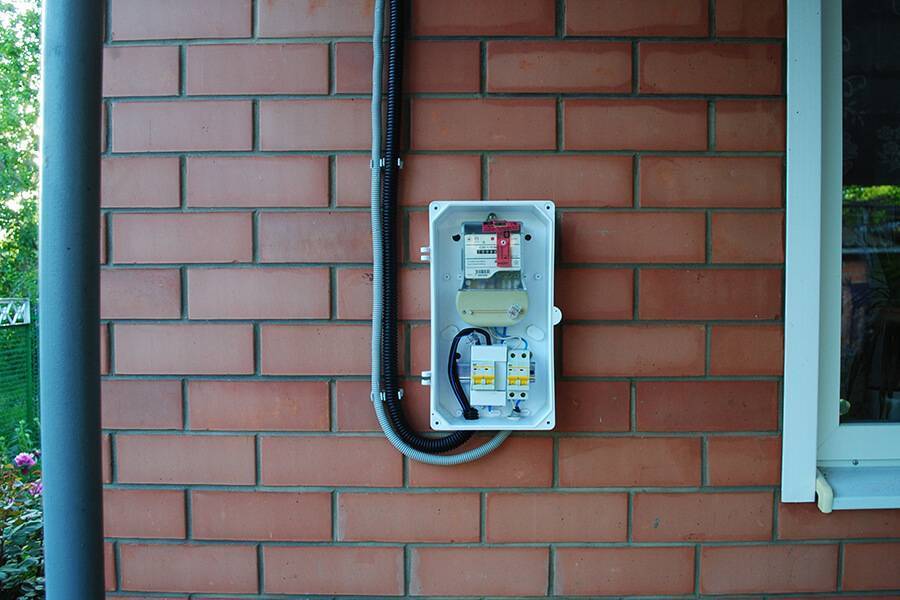

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.
В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.
количество просмотров: 16753
СИП на фасаде
Практически все СИП не подходят для заведения внутрь помещения. Исключение – марка Нг. Остальные провода относятся к горючим материалам. Переход с СИП на медные провода делают на фасаде, и только медные провода идут дальше к щитку.
Сначала СИП фиксируется в точке на стене, от которой идет ответвление. Стена должна быть обязательно отвесной, иначе дождь, снег или ветер могут снести натяжной кронштейн. Сип не может примыкать к стене, минимальное расстояние от провода до фасада должно составлять 6 см.
Если стена выполнена из негорючего материала (кирпич, камень, плитка, панель и т.д.), то провод можно крепить без дополнительной изоляции. Если же фасад облицован сайдингом или выполнен из дерева, потребуются защитные трубы или металлорукава. Удобнее, если сразу на первом кронштейне будет сделан переход с СИП на медный провод.
СИП на стене
Соединение медного провода и СИП ведется прокалывающими зажимами или алюмомедными гильзами. Сама установка зажимов схожа с креплением к столбу. СИП также убирается внутрь зажима. Чтобы влага не попадала внутрь, следует подгибать кабель и СИП внизу. Если решено использовать для СИП алюмомедные гильзы, то также потребуется термоусаживаемая трубка. Так, влага не сможет проникнуть в место соединения. Но у таких гильз есть ряд существенных недостатков. Прессовать конструкции на высоте очень неудобно, к тому же если потребуется разъединить провода, придется вырезать провод.
