Почему искрит розетка – поиск и устранение неисправностей

Как выявить и устранить причину искрения розетки

есть простой алгоритм действий, последовательно выполняя которые, вы обязательно устраните основную причину неисправности

1. Если розетка искрит при включении в неё электрической штепсельной вилки, то в первую очередь проверяем вилку электроприбора, включая её в другие, соседние розетки. Если искрение продолжается и в других розетках, а другие приборы при этом работают нормально, то, скорее всего, дело в вилке.

Попробуйте очистить контактные штыри вилки от загрязнений, окислений и т.д. и проверить её снова, если это не помогло, то необходимо заменить вилку.

2. Если при проверке оказалось, что вилка в других розетках не искрит, то переходим к ремонту розетки.

Внимание! Любые работы связанные с ремонтом розетки, необходимо производить  только при полностью обесточенной сети. Для этого необходимо выключить в электрическом щите защитный автоматический выключатель, этой розеточной группы, после чего обязательно еще раз убедиться в отсутствии напряжения в месте монтажа

Чтобы починить розетку, если она искрит, необходимо почистить от окисления и нагара, а также немного подогнуть друг к другу контактные «губки» разъема.

3. После чего, обязательно проверяем  надежность закрепления проводов электрического кабеля в клеммах розетки и подтягиваем винты. Лучше всего предварительно достать каждый провод, посмотреть на состояние токопроводящей жилы, они так же могли подгореть или окислится, и требуют очистки.

Чаще всего, этих действий бывает достаточно для того, чтобы розетка перестала искрить и нормально функционировала. Но бывают ситуации, когда в механизме или конструкции розетки уже произошли непоправимые изменения – такие розетки обязательно нужно заменить на новые.

Причины возникновения искр в розетке

Иска от электрической розетки может вызвать пожар или серьезно повредить вилку

Назначение штепсельной розетки – коммутация вилки с электрической сетью. При нормальном функционировании через контакты проходит ток с минимальным выделением тепла. В некоторых случаях при вставлении вилки в розетку происходит пробой. Чем выше мощность включаемого прибора, тем интенсивнее искрение и треск. Температура электрической дуги очень высокая, появляется характерный запах расплавленного пластика.

Розетки трещат по нескольким причинам:

  • Превышение мощности, на которую рассчитано электроустановочное изделие.
  • Длительный срок эксплуатации и естественный износ разъемов.
  • Ослабление контактных зажимов.
  • Части штепсельного соединения изготовлены по разным стандартам.
  • Поставлено изделие низкого качества с коротким сроком службы.

Если при включении электроприборов коротит розетка, временно следует пользоваться другой точкой питания. Есть несколько факторов, приводящих к поломке.

Перегрузка

Номинальный ток на корпусе розетки

Электроустановочные конструкции рассчитаны на определенный номинальный ток. Параметр указан производителем на панели. До появления мощной бытовой техники было достаточно монтажа изделия с током 6-10 А, теперь актуален показатель 16 А. Для трехфазных сетей параметр не менее 32 А. Превышение номинального тока приводит к нагреву металлических деталей. Высокая мощность техники повышает нагрузку на электропроводку. В целях безопасности ее выполняют из кабеля с медными жилами.

Рассчитать допустимую мощность поможет формула P=IxU, где P – мощность, I – сила тока, U – напряжение. Например: P=10×220=2200 (Вт). Розетка номинальным током 10 А выдержит подключение приборов общей мощностью до 2,2 кВт.

Изношенность разъемов

Результат изношенности разъема розетки

На контактные зажимы приходится высокая нагрузка. Они рассчитаны на определенный ресурс. Через несколько лет эксплуатации, если часто вставлять и выдергивать вилку, контактные пластины разжимаются. Они неплотно охватывают штыри. Прерывистый контакт вызывает треск и искры. Греться и шипеть розетка начинает, когда металл покрывается слоем окиси. Процесс возникает от влаги. У окислившегося металла снижаются пружинящие свойства. Чтобы продлить срок эксплуатации устройства, стоит отключать приборы специальной кнопкой, а не выдергиванием вилки.

Ослабление винтовых зажимов

Контактные винтовые зажимы розетки

Если слышен треск в розетке, причиной может служить ослабление винтовых соединений. Ситуация возникает из-за нагрева и деформации металла. Процесс происходит во всех электроустановочных изделиях, поэтому специалисты рекомендует проводить профилактическое подтягивание контактов 1 раз в 2 года. Алюминиевые провода проверяются чаще

При подтягивании важно не пережать жилу, иначе она деформируется. Одной из ошибок, которую допускают неквалифицированные монтажники, является использование длинного винта

Крепеж упирается в стену и не позволяет нормально затянуть контакт.

В процессе установки желательно обернуть провод петлей вокруг винта. Такой способ значительно увеличивает площадь соприкосновения. Современные устройства изготавливают по безвинтовой технологии. Упрощается их монтаж и не требуется профилактическое обслуживание.

Несоответствие выбранных частей штепсельного разъема

a) Вилка советского стандарта, b) Вилка Shucko

Штепсельные вилки и розетки изготавливаются по стандартным размерам. В России пользуются двумя конструкциями:

  • Европейский тип C или Europlug – это вилка с двумя параллельными круглыми штырями. Расстояние между ними 19 мм, диаметр 4 мм.
  • Тип F или Schuco – вилка с защитным контактом, заземлением. Она широко используется в Европе, популярна в России и странах СНГ. У штырей штепселя диаметр 4, 8 мм.

Также от плохого контакта со штепселем C искрит розетка, предназначенная для вилок типа F. Подключение допустимо для приборов малой мощности, но при высокой мощности потребления возникает перегрев.

Низкое качество устройства

Недорогие электроустановочные изделия быстро приходят в негодность. В них используются тонкие пластины, ненадежное крепление, контакты слабо затянуты. Китайская продукция имеет малую стоимость за счет низкого качества. Она не соответствует заявленной мощности, быстро расшатывается при эксплуатации. Из-за высокой нагрузки шипят розетки и максимум через 2 года выходят из строя.

a) Оригинальная розетка Legrand, b) Контрафакт

Качественная продукция бюджетного сегмента — товары компаний Vico, Makel. Недорогие серии есть у европейских брендов Legrand, ABB.

Почему гудит розетка: последствия

Если своевременно не выявить, что розетка самостоятельно заискрила, то в итоге могут наступить печальные последствия.

А именно:

  • Изначально корпус из пластика начнет плавиться;
  • Далее, электроконтакт начнет подгорать;
  • Затем произойдёт возгорание проводки, что приведет к пожару.

Кроме того, никто не исключает удар током и короткое замыкание. Если подключение розеток выполнено шлейфом и видно, что одно из устройств нагревается при вынимании либо включении штепселя, это может означать что монтаж был выполнен с нарушениями (например, подобрано маленькое сечение электропроводов или некачественно затянут шлейф). Соседние устройства правильно не соединять между собой, необходимо проделывать ответвление электропроводов на каждую электроточку.

https://youtube.com/watch?v=FlbW0XvrlYk

Треск при включении штепселя

Это явление наблюдается достаточно часто – к примеру, если уезжать на несколько дней из дома и отключать электроприборы из розеток. По возвращении все включается обратно и тут в некоторых розетках видна ощутимая вспышка и раздается громкий треск.

Причины возникновения

Несмотря на то, что выглядит это все достаточно угрожающе и многих заставляет рефлекторно отдергивать руки от розеток, в таком явлении нет ничего указывающего на неисправность. Просто когда контакты штепселя приближаются к контактам розетки, за мгновение до соприкосновения между ними проскакивает дуга электрического разряда. Это природа электрического тока и чем выше напряжение на контактах, тем на большее расстояние может протянуться такая дуга.

В промышленных условиях возле контактов пусковых устройств сделаны специальные дугогасительные камеры, а в особо мощных устройствах для этого даже применяют устройства, гасящие дугу сжатым воздухом или другим способом.

Что интересно, рефлекторное отдергивание руки от такой розетки совершенно бессмысленно. Причем не потому, что это явление не опасное, а по причине обмана зрения и слуха вследствие несовершенства этих органов чувств. Дело в том, что возникающая при соприкосновении контактов микромолния длится сотую, если не тысячную долю секунды. Учитывая, что человеческий глаз воспринимает все со скоростью 24 кадра в секунду, он видит только первоначальное изображение, запечатленное на сетчатке и постепенно угасающее. То же самое со звуком – слышимый треск это гром в миниатюре – сначала до уха доходят первичные возмущения воздуха, а потом уже последствия смещений его молекул.

Что можно сделать

Казалось бы вопрос решен и теперь можно просто не бояться этого явления, если бы не одно «но» — искрит не каждая розетка… Еще большее удивление это вызывает если все установленные розетки одинаковые, а значит объяснить такое их поведение различиями в конструкции не получится.

Причина проста – в одни розетки вставляются штепсели от выключенных приборов, а в другие наоборот – от включенных. Взять к примеру компьютер – обычно вся его периферия подключена к одному сетевому фильтру на 5-6 розеток. Это сам системник, монитор (а то и два), колонки, принтер, роутер – может и еще чего подсоединено. Когда компьютер выключен, на самом деле он не обесточен полностью – все его компоненты находятся в режиме ожидания, поэтому если выдернуть штепсель сетевого фильтра из розетки, то он «будет помнить» свое последнее состояние. Соответственно, когда вилка опять будет вставлена в розетку, все устройства разом «гребанут» на себя электрический ток, что и вызовет разряд в розетке.

Этого не случится, если перед отъездом обесточить каждое устройство по отдельности – вручную выключить мониторы, повернуть переключатель на блоке питания системника, щелкнуть тумблер на колонках и принтере. Тогда при включении штепселя в розетку цепь не замкнется и никакого разряда не будет.

Как это влияет на розетку

Теоретически, при возникновении даже микромолний, поверхность контактов подгорает и со временем может прийти в негодность – образующийся нагар покроет все пленкой с большим сопротивлением, это место начнет нагреваться и розетка может начать плавиться.

На практике, разряд бьет в кончик штепсельной вилки и в самое начало контакта розетки – когда штепсель полностью вставлен, то рабочая поверхность контактов совершенно другая. Тем более, если вилка из розетки достается нечасто, то до порчи контакта очень далеко.

Как итог, когда искрит розетка при включении штепсельной вилки, надо осознавать что все уже произошло и просто вставлять штепсель дальше.

Основные причины искрения

Чтобы ответить на вопрос, почему и при каких обстоятельствах возникает электрическая искра, выясним, какие процессы лежат в основе искрообразования. Собственно говоря, их немного – всего два:

  1. Дребезг контактов.
  2. Влияние индуктивных цепей при их коммутации.

Существует ещё несколько факторов усиливающих процесс искрения. Это износ, превышение значений токов коммутации, ослабление пружин или уменьшение упругости пластин и некоторые другие.

Для лучшего понимания причин искрения рассмотрим более детально физику процесса. Начнём с понятия искры.

Из школьного курса физики известно, что между проводниками, на которых образовались электрические заряды, происходит ионизация воздушного пространства. По нему в определённый момент протекает ток. Если поддерживать разницу потенциалов на определённом уровне, то образуется электрическая дуга, с огромным тепловым излучением. Примером может служить работа сварочного аппарата.

Известно, что заданным током электрическую дугу можно зажечь лишь на определённом расстоянии между электродами. Чем больше разница потенциалов, тем больший промежуток, на котором происходит образование дугового электротока.

А теперь остановимся вкратце на процессах, вызывающих искрение в коммутационных устройствах.

Дребезг контактов

Когда катушка реле замыкает электрическую цепь или разрывает контакт, он под действием упругих сил несколько раз отскакивает. В определённые моменты расстояние между контактами оказывается настолько маленькое, что создаются условия для электрического пробоя. Поскольку процесс дребезга длится лишь доли секунды, то образуется именно искра, которая исчезает в положении замкнутого контакта. Искрение прекращается также в том случае, когда цепи полностью разомкнуты.

Влияние индуктивных цепей

При коммутации электродвигателей и различных соленоидов на выводах индуктивной нагрузки происходит образование ЭДС самоиндукции: E = -L*di/dt.

Из формулы видно, что ЭДС пропорциональна скорости изменения силы тока. Поэтому, при мгновенном расхождении контактов её величина резко возрастает. Кроме того, на ЭДС самоиндукции влияет индуктивность коммутируемого устройства. В частности, такой принцип коммутации использовался в старых моделях автомобилей. Контакты прерывателя с огромной скоростью разрывали цепь катушки индуктивности, в результате чего на электродах свечей зажигания напряжение достигало десятки киловольт.

В нашем случае напряжение разрыва, конечно же, значительно меньше, однако его вполне достаточно для образования искры. Заметим, что определённой индуктивностью обладают даже обычные провода. Поэтому искрение возможно при отключении нагрузки, находящейся в конце длинных линейных цепей.

Прочие причины искрения

Выше упоминалось о том, что усилить искрение могут различные факторы, связанные с эксплуатацией коммутационных устройств. В данном разделе мы рассмотрим, что происходит под действием некоторых факторов:

  1. При плохом контакте увеличивается продолжительность дребезга, что является причиной усиления искрения.
  2. Если ток коммутации сильно отличается от номинального (в большую сторону) то, во-первых, греются контакты, а во-вторых – искра получается более мощной и разрушительной.
  3. Когда ослабление упругости пластин коммутационной системы не обеспечивает надёжного замыкания, то это ведёт к подгоранию контактов, образованию налёта и сажи, увеличивающих процесс искрообразования.

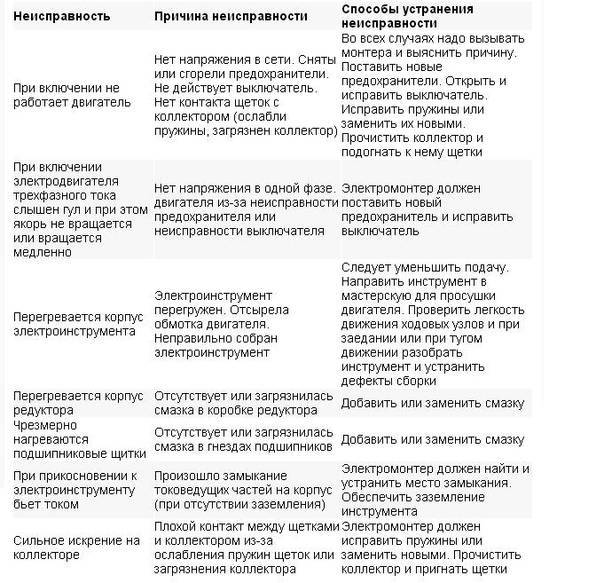

Заметим, что в электродвигателях постоянного тока искрят щетки. В оптимальном режиме работы мотора искрение незначительное. Но при перегрузках или в случаях междувитковых замыканий происходит значительное искрообразование, разрушающее коллектор. Похожее явление происходит при плохом прижимании щёток или в результате засорения промежутков между пластинами коллектора.

На рисунке 1 изображен якорь с подгоревшим коллектором.


Рис. 1. Подгоревший коллектор

Искрение наблюдается, когда вставляют в розетку вилки шнуров, во время подключения мощных электроприборов. Явление усиливается, если штырьки штепселя не соответствуют гнезду розетки.

Последствия, к которым приводят плохая коммутация в розетке, показаны на рис.2.


Рис. 2. Последствия плохой коммутации

Ослабли винтовые зажимы

Любое разборное изделие имеет свойство изнашиваться со временем. Все винтики, защелки, пружинки откручиваются и ослабляются за весь период эксплуатации. Результатом этого становится, опять-таки, плохой контакт электродов с сетью в результате чего можно увидеть, как розетка искрит сама по себе (без втыкания вилки).

Если проводка представлена алюминиевыми жилами, то винтовые зажимы нужно подтягивать несколько раз в год, т.к. алюминий имеет свойство «вытекать», в результате чего ослабевает контакт, с которого начинает искрить. Также могут быть изношены сами разъемы, куда вставляют штекер. Фиксация вилки происходит с помощью специальных зажимных губок, которые при частом подключении/отключении разгибаются. В этом случае нужно пассатижами подогнуть их внутрь.

Данные две причины являются наиболее популярными и если вовремя обнаружить искрение, ситуацию можно спасти обычным ремонтом. Если Вы уже разобрали розетку, тщательно просмотрите все остальные элементы конструкции: возможно, где-нибудь еще потребуется вмешательство.

Видео инструкция по ремонту розетки, которая искрит

Работа по добыче серебра в мире

Несменяемым лидером с 2013 года по добыче серебра является Мексика. Только в год она извлекает из недр земли около 4300 тонн металла, это составляет 19% от всей мировой добычи.

Остальными лидерами (в порядке убывания) считаются:

  • Китай;
  • Перу;
  • Австралия;
  • Россия.

Существуют и другие центры добычи серебра в мире: Швеция, Польша, Германия, Испания, Казахстан, Чили, Марокко и т.д.

По некоторым геологическим данным запасы серебра по всему миру составляют 512 тысяч тонн, а ежегодно добыча серебра в мире составляет 22 тонны. Такая популярность серебра обусловлена тем, что без его участия невозможна работа различных гаджетов, электроники. Это связано с его физическими и химическими свойствами, ведь 80% серебра расходуется в производственных целях, и только 20% идет на ювелирные изделия.

Итак, если выбило пробки в щитке, что делать?

Если причина выбивания пробок осталась пока не известной, следует вынуть вилки из всех розеток, а выключатели перевести в другое положение. Этими действиями нужно отсоединить участок с поврежденной изоляцией.

Помня о наличии зон защиты, разберитесь, какие же пробки перегорели (какие автоматические выключатели отключились). Предварительно ознакомьтесь со схемой стандартного квартирного распределительного щита. При этом нужно руководствоваться следующими соображениями: если в квартире несколько групп, но погасли не все лампы, а только лампы, относящиеся к одной группе, значит, трогать пробки на лестнице не нужно — они наверняка целы; если в квартире несколько групп и все погасли, с пробками в квартире делать нечего, а искать нужно на лестнице или же в начале стояка.

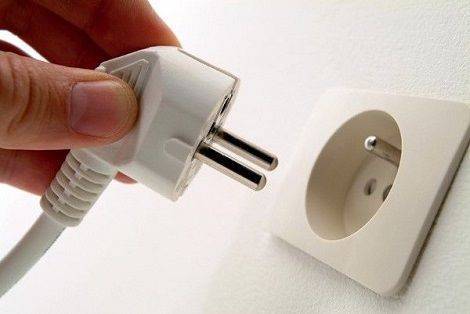

Искрит розетка при включении вилки

Периодически у многих людей возникает ситуация, когда в момент подключения или отключения электрических приборов, в розетке появляется треск, а также искрение, видимое даже снаружи. В некоторых случаях неприятно пахнет горелым пластиком. Характерным признаком неисправности считается заметное нагревание вилки, а также одного или обоих контактов самой розетки.

Причины такого состояния могут быть разными, но основной их них считается уже отмечавшееся несовпадение между собой вилок и розеток по установленным стандартам. В настоящее время используются вилки двух стандартов:

  • В типе «С» имеется два круглых штыря, диаметром 4 мм. Они называются также «Europlug» и соответствуют советским образцам, применяющимся и в настоящее время.
  • Вилка типа «F» имеет штыри, диаметр которых составляет 4,8 мм. Кроме того в ней дополнительно установлен заземляющий контакт. Она известна под названием «Schuko».

Если в розетку, предназначенную для вилок «С», подключить вилку типа «F», это вызовет постепенное ослабление контактов, а зазоры между ними существенно увеличатся. Когда после этого вновь используется вилка «С», ослабленные контактные лепестки недостаточно обжимают ее штыри, в результате чего возникает искрение.

Такая же ситуация возникает при использовании вилок «С» с розетками, рассчитанными на больший диаметр штырей вилок «F». Здесь также из-за слабого обжима и контакта появляются искры, способствующие преждевременному износу изделий.

Другой причиной почему искрит розетка когда вставляешь вилку является низкое качество отдельных видов продукции и ее преждевременный износ. В настоящее время в этой области существует очень широкий ценовой диапазон. В стремлении сэкономить, люди далеко не всегда приобретают качественные розетки, выключатели и другие электроустановочные изделия, которые стоят значительно дороже своих дешевых аналогов. Однако даже у известных производителей встречается продукция низкого качества. При подключении проводников могут деформироваться слабые контакты розеток, поэтому площадь соприкосновения вилок будет не полной, а частичной. При высоких нагрузках это неизбежно приведет к перегреву контактов.

Как правило разъемы розеток рассчитаны на большое количество включений и выключений вилок. В соответствии с требованиями вилка должна находиться внутри розетки в течение длительного времени, не изменяя ее рабочих качеств. Однако если для изготовления контактов применяются дешевые материалы, быстро теряющие свои пружинящие свойства, такие розетки начинают очень быстро искрить при включении вилки. Это объясняется расшатанной контактной системой, периодически теряющей соединение со штырями.

В местах ослабления контактов во время работы происходит выделение тепла. В результате, на их поверхностях появляется окисная пленка, еще более увеличивающая сопротивление и повышающая температуру. Постепенно вокруг нагретого элемента выплавляется пластик, который, затекая внутрь может заблокировать вилку. Изделие окончательно выходит из строя и его дальнейшая эксплуатация становится невозможной.

Как избежать проблем?

Если сразу заметить искрение розетки и устранить причину такого поведения, то удастся избежать множества проблем. Часто искрение розетки – важный симптом, сигнализирующий о гораздо больших проблемах с проводкой. Но намного легче проводить профилактические мероприятия, нежели заниматься ремонтом, когда проблемы уже начались.

Чтобы предупредить проблемы с розеткой, следуйте нескольким простым правилам:

  • Хотя бы один раз в год проводите осмотр проводки и розеток;
  • Прежде чем извлечь вилку из розетки – отключите электроприбор кнопкой, предусмотренной на его корпусе;
  • Установите автоматический выключатель. Он предотвратит токовые перегрузки и спасет электросеть и технику;
  • Используйте только совместимые розетки и электроприборы;
  • Не размещайте розетки в пыльных или влажных помещениях. В случае, где это неизбежно, следите за состоянием электропроводки и установите специальные защитные устройства.

Как видите, предупреждение проблем с розеткой — дело не трудное и доступное даже человеку, не разбирающемуся в электронике.

Выявление неисправностей в проводке освещения

Если повреждение произошло между коробкой и выключателем либо источником искусственного света следует воспользоваться индикатором (однополюсным указателем напряжения), чтобы с его помощью выявить присутствие или отсутствие «фазы».


При отсутствии света в одном из помещений необходимо первоначально проверить состояние ламп и патронов. Если их состояние не вызывает опасений, скорее всего, речь идет об обрыве кабеля

Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем.

Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.

Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.

Если в поиске обрыва электрической цепи используется сканер скрытой проводки, все действия по обнаружению повреждения займут пару минут:

Галерея изображений

Фото из

Удобное мобильное устройство

Выбор программы для поиска проводки

Звуковой сигнал и отображение на дисплее

Ремонт скрытой проводки

При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.
