Измерение сопротивления контура заземления

Способы проверки заземления в розетке

От наличия заземления в вашем доме зависит безопасность людей, поэтому крайне важно знать в каком состоянии находится заземляющий контур в квартире и есть ли он вообще. Все контрольные работы, которые придется проводить в связи с этим, можно свести к трем пунктам:

1. Визуальный осмотр.
2. Косвенные измерения.
3. Прямые измерения.
4. Испытания под нагрузкой.

Проверка визуальным осмотром

Прежде всего, придется разобрать все розетки. У них должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода — коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Такая схема исключительно опасна и при таком включении добавляется еще одна угроза. Достаточно поменять местами фазу и ноль на вводе в дом или квартиру (во время ремонтных работ всякое бывает), как все заземляющие клеммы в розетках окажутся под напряжением. Если вы обнаружите в розетках такое безобразие, немедленно его прекратите. В идеале внутренности розетки должны выглядеть так: подводятся три провода — фазный, нулевой и заземляющий.

Если с розетками все в порядке, загляните в этажный щиток. Ввод в вашу квартиру тоже должен иметь три провода, причем заземляющий должен быть надежно прикручен прямо к металлическому шасси щита или к шине, которая электрически соединена с ним. Если все так и есть, то можно считать, что визуальный осмотр закончен, поскольку все этажные щиты должны быть подключены к заземляющему домовому контуру.

Проверка косвенными измерениями

К сожалению, визуальный метод не может дать стопроцентной гарантии. Любая из нижеприведенных причин сведет все результаты осмотра на нет:

1. «Щит должен быть заземлен» и «щит заземлен» — далеко не одно и то же. Среди профессиональных электриков тоже есть халтурщики.
2. Вы можете просто ошибиться, приняв, к примеру, зануляющую шину в щите за заземляющую.
3. Визуально все в порядке, но заземляющий домовой контур где-нибудь в подвале давно спилили и сдали в металлолом.
4. Вы банально не смогли разобраться в мешанине щитовых проводов, особенно если оборудование старое, а «специалистов» по электрооборудованию в доме — в каждой квартире.

Поэтому придется на время стать электриком. На этом этапе проверки вам понадобятся указатель напряжения (отвертка-индикатор) и обычный вольтметр переменного тока с пределом измерения не ниже 500 В. Подойдет, к примеру, китайский тестер (мультиметр).

Напряжение в домовой электросети можно измерить обыкновенным тестером, выставленным на соответствующий предел измерения.

При помощи указателя найдите в розетке фазу и убедитесь, что на остальных клеммах, включая заземляющую, напряжения нет. Теперь нагрузите домашнюю электросеть, включив в любую из розеток потребитель мощностью 1—2 кВт. Измерьте напряжение между точками фаза — ноль и фаза — заземляющий контакт. Перед началом измерения не забудьте выставить на приборе необходимый предел! Напряжения должны немного (максимум до 10 В) отличаться друг от друга, поскольку нулевой провод является питающим и находится под нагрузкой, а заземляющий нет.

Если напряжения абсолютно равны, то, скорее всего, заземляющая клемма подключена к нулю либо где-то в квартирных распределительных коробках, либо в этажном щите. В любом случае придется выяснить, где и зачем это сделано. Если нулевой и заземляющий провода просто соединены между собой, то ничего страшного. Намного хуже, если заземляющий провод подключен к нулевой шине, а не к заземляющему контуру. В этом случае он лишь изображает заземляющий, но, по сути, является зануляющим. Конечно, эту проблему придется устранить.

Если разброс напряжения больше 10—15 В, то это означает, что сопротивление заземляющего контура слишком велико и его нужно считать неисправным.

Возможен и вариант, когда между фазой и заземляющей клеммой напряжения нет вообще. Это говорит о том, что провод заземления либо отсутствует (проверяется визуально), либо не подключен к контуру, либо оборван где-нибудь в стене или распределительной коробке.

Измерение сопротивления контура

Этот метод, к сожалению, не только требует специального оборудования, но и трудновыполним в высотных домах. Зато он самый надежный. Суть его измерение сопротивления между заземляющей клеммой ваших розеток и реальной землей. Для проведения работ понадобится высокоточный мостовой омметр и огромное количество проводов. Проверка заземления мультиметром в этом случае, увы, невозможна — не та точность.

Для чего необходимо измерять заземление

Принцип работы защитных контуров заземления основан на главном качестве электрического потока электронов — проходить по проводникам с наименьшей силой противодействия. Сопротивление тела человека в среднем равно 1 кОм. В соответствии с правилами обустройства электроустановок номинальная величина резистентности заземления не может превышать этого показателя. По нормам допустимо 4 Ом.

Главная цель защитной периферии — отвести накопленные потенциалы от организма человека и не допустить поражения. На корпусе неисправного оборудования, например, в результате пробоя изоляции, скапливаются отрицательные электроны, которым готовы пройти через любой материал. При касании рукой кожуха они устремляются в землю через его тело. Если величина тока невелика, то человек сможет отделаться лишь неприятным ощущением и током, но при высоких токах более 100 мА напряжение может вызывать необратимые изменения в организме.

Зачем нужно проверять заземление

Обратите внимание! Заземление способно свести риск поражения до минимальных пределов. Ток пойдет по материалам с сопротивлением меньше человеческого

Вам это будет интересно Проверка IGBT транзисторов

По этой причине необходимо регулярно проверять защитный контур на соответствие установленным нормам. Такая простая превентивная мера помогает избежать травм и летального исхода. В случае когда прибор для измерения номиналов сопротивления заземления показывает превышение расчетных значений, необходимо вмешательство специалистов, которые способны починить и привести в порядок защитный контур.

Периодичность проверки сопротивления изоляции электрооборудования – важное условие безотказной работы электрооборудования

Периодичность проверки сопротивления изоляции – обязательное действие, важность которого трудно переоценить, необходимое предупреждение непредусмотренной остановки оборудования. ᚷᛗᛚᛝ Плановое проведение измерений – условие подтверждения надежной работы электрооборудования

Зачем лишний раз проверять изоляцию электрооборудования?

Ответ прост, с течением времени эксплуатации наблюдается износ оборудования, проявляющийся в старении изоляции.

Рис№1. Измерение сопротивления изоляции современным мультиметром-мегомметром Fluke, обеспечивающим высокую точность показаний

Периодическая проверка сопротивления изоляции: причины выполнения

Следствие износа изоляции – обязательные периодические измерения ее сопротивления. Приведем несколько примеров старения и износа изоляции:

1. На силовой кабель влияет механическое воздействие, например, почвенных и температурных изменений, отрицательно сказывающихся на состоянии изоляционной прочности. Осушение изоляции масляного кабеля, отсутствие эффекта «самоизлечения» кабеля в пластмассовой изоляции – главные причины износа.
2. Коммутационные действия и переходные процессы с большими нагрузками обладают свойством создавать и накапливать значительные заряды электроэнергии, они находят выход в слабом месте изоляции кабеля или электрооборудования.
3. Накапливание влажности обмоткой стоящего в резерве неработающего двигателя отрицательно влияет на величину коэффициента абсорбции.
4. Измерение сопротивления изоляции – обязательное действие перед проведением и после выполнения периодических испытаний высоковольтного оборудования.

Обязательность периодичного измерения изоляции

Предприятие обязательно должно иметь график ППР (планово-предупредительных ремонтов). Составляет документ руководитель предприятия или энергетик, который ответственен за безаварийную работу электрооборудования

Важно принимать во внимание правила ПТЭЭП, в которых обозначены определенные нормы выполнения измерений. В основном проверка изоляции производится 1 раз в течение 3 лет. Однако в большинстве случаев руководствуются целями сокращения и минимизации простоя оборудования без напряжения и нежелания лишний раз выключать электроустановки

Поэтому на практике измерения сопротивления изоляции электрооборудования  выполняют при всех видах ремонта

Однако в большинстве случаев руководствуются целями сокращения и минимизации простоя оборудования без напряжения и нежелания лишний раз выключать электроустановки. Поэтому на практике измерения сопротивления изоляции электрооборудования  выполняют при всех видах ремонта.

Важно учитывать исключения из общих правил, характерные для ряда учреждений и организаций

• Для некоторых организаций, таких как образовательные учреждения, замер сопротивления изоляции электрооборудования и заземления производится раз в год.
• Для организаций Министерства здравоохранения измерения сопротивления производятся раз в полгода. Особенно это требование касается помещений с вредной пожароопасной или взрывоопасной средой.
• Для предприятий общественного питания измерение изоляции выполняют раз в год.
• Для некоторых помещений с опасными условиями труда и высокой влажностью измерение сопротивления производят раз в полгода и обязательно выполняют проверку защитного заземления 1 раз в год. Это требование характерно для предприятий, специализирующихся на химической чистке и прачечных.
• Особенного внимания требуют электродвигатели подъемников и лифтов, в обязательном порядке рекомендуется проводить полный технический осмотр и измерение изоляции.

Рис. №2. Пример документа с нормами измерения сопротивления изоляции электрооборудования лифта

Подав заявку на измерение сопротивления изоляции электролаборатории компании «ЭнергоАудит» организация может быть уверена в точности и достоверности полученных сведений. По окончании измерений сотрудники компании готовят и передают заказчику отчет о проведенной работе. В отчете обязательно указываются рекомендации по устранению замечаний. Благодаря качественной работе специалистов электролаборатории «ЭнергоАудит» клиенты могут безопасно и с уверенностью эксплуатировать электрооборудование.

Нормы и правила

Согласно нормам ПУЭ заземляющие проводники, а также используемые для выравнивания потенциалов, необходимо надежно соединять, чтобы обеспечить наличие непрерывности цепи заземления. При этом для стальных проводников предписывается сварочное соединение, другие способы контакта допускаются только в том случае, если имеется защита от разрушающего воздействия воздушной среды. При использовании болтовых соединений, должны быть приняты соответствующие меры, не позволяющие ослабевать контактному соединению.

Все соединения цепи заземлителя и заземленного устройства должны быть расположены таким образом, чтобы к ним имелся свободный доступ, поскольку должен производиться осмотр, с целью проверки непрерывности электрического соединения. Исключение их этого правила – герметизированные контакты.

В Правилах также указано, что для контакта с заземляющими устройствами могут выполняться болтовыми или сварочными соединениями. Если устройства электроустановок подвержены сильной вибрации или их часто перемещают на другое место, то применяются гибкий защитный провод.

Более детальную информацию о нормах и правилах, можно получить в ПУЭ (р. 1.7.).

Порядок проведения измерений.

Так как в настоящее время самый распространенный прибор для проведения измерения является измеритель сопротивления заземления М-416, в дальнейшем, как образец, будет рассматриваться именно это средство измерений. Данный прибор относится к системе, в которой принцип измерений основан на компенсационном методе. Запрещается для проверки пользоваться приборами, не имеющих действующего клейма о поверке, результаты которой должны заноситься в паспорт на средство измерения.

1. Проверить наличие элементов питания в батарейном отсеке, убедившись, что их напряжение находится в пределах нормы;
2. Откалибровать прибор, установив переключатель диапазонов в положение 5 Ом (контроль), ручкой реохорда установить стрелку как можно ближе к нулевой отметке. При этом на шкале должны быть показания 5 Ом;
3. Отсоединить контур от заземляющего проводника;
4. Присоединить прибор к соответствующим электродам;
5. Тщательно зачистив вывод измеряемого заземлителя (для того чтобы исключить влияние, которое может оказать на конечный результат переходное сопротивление), присоединить к нему прибор.

1. Установить переключатель диапазонов в положение, соответствующее наибольшей чувствительности (Х1), нажав кнопку «Измерение», регулятором установить стрелку на нуль. При этом на шкале реохорда будет отражен искомый результат проверки сопротивления заземлителя. Если стрелка не устанавливается на нуль, необходимо переключателем выбрать другой диапазон и показания реохорда умножить на соответствующий множитель.

Обзор методик

Метод амперметра-вольтметра

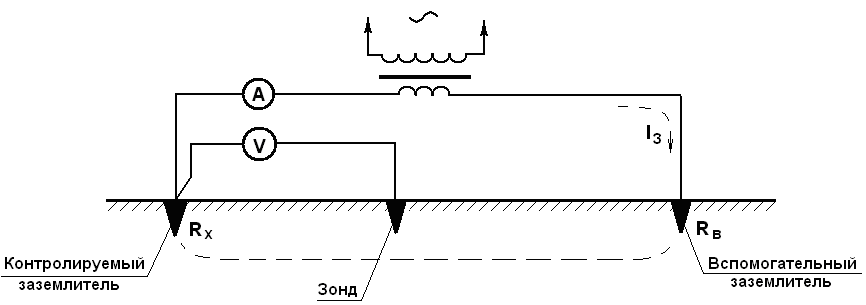

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

• МС-08;
• М-416;
• ИСЗ-2016;
• Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с о. Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

• возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
• экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Проведение замеров

Метод амперметра-вольтметра

Чтобы провести замеры, создают электрическую цепочку, по которой ток протекает через проверяемое заземлительное устройство и токовый проводник (его также именуют вспомогательным электродом). В схеме присутствует еще и потенциальный электрод, задача которого состоит в измерении падения напряжения при протекании тока через заземлитель. Потенциальный проводник находится на участке с нулевым потенциалом — на равном удалении от вспомогательного электрода и проверяемой заземлительной системы.

Для измерений сопротивления применяют закон Ома (формула R=U/I). С помощью данной методики чаще всего определяют сопротивление в условиях частного дома. Для получения необходимого тока используют трансформатор для сварочных работ или любое другое оборудование, где отсутствует электрическая связь между вторичной и первичной обмоткой.

Использование специальной техники

В домашних условиях редко пользуются дорогостоящим многофункциональным мультиметром. Чаще всего применяются аналоговые приборы:

• МС-08;
• Ф4103-М-1;
• М-416;
• ИСЗ-2016.

Один из самых распространенных приборов для проверки сопротивления — МС-08. Для измерений устанавливают два электрода на 25-метровом расстоянии от заземлительного устройства. Ток в цепочке образуется под действием генератора, вращаемого вручную с помощью редуктора. В результате задействования схемы и подключения прибора происходит компенсация сопротивления вспомогательных заземлителей. Если этого не случается, почва возле дополнительного заземлительного устройства искусственно увлажняется. Замеры осуществляют в различных диапазонах до тех пор, пока тестер не покажет значимых показателей (причем они не должны разниться после окончательной установки).

Измерительный прибор М-416 комфортен в использовании благодаря малому весу и шкале, где фиксируются полученные данные. М-416 включает в себя полупроводники с автономным электропитанием.

Пример использования прибора М-416:

1. Проверяем наличие питания у прибора. В устройстве должны находиться три батарейки — каждая по 1,5 вольта.
2. Устанавливаем прибор на ровную поверхность.
3. Проводим калибровку оборудования. Настраиваем М-416 на контроль и, нажимая на красную кнопку, устанавливаем стрелку на нулевое положение.
4. Выбираем трехзажимную схему для проведения замера.
5. Вспомогательный проводник и стержень зонда вкапываем в землю по меньшей мере на 50 сантиметров.
6. Соединяем провода с электродом и стержнем зонда согласно схеме.
7. Переключатель ставим в одну из позиций «X1». Удерживая клавишу, прокручиваем ручку до тех пор, пока стрелка на шкале не достигнет нуля. Результат умножаем на ранее вычисленный множитель. Итоговое значение является искомым.

Работа токовыми клещами

Контурное сопротивление определяют также с помощью токовых клещей. Их основное достоинство том, что не нужно отключать заземлитель и использовать вспомогательные проводники.

Через проводник заземления, в роли которого выступает вторичная обмотка, проходит переменный ток. Протеканию тока способствует первичная трансформаторная обмотка, находящаяся в измерительной головке устройства. Чтобы определить показатель сопротивления, делим данные ЭДС вторичной обмотки на величину тока, полученную при измерении клещами.

В качестве примера токовых клещей приведем тестер СА 6415. Он оснащен жидкокристаллическим монитором. Для измерения сопротивления не нужны дополнительные проводники. Также отсутствует потребность в отключении PE-проводника от электродов.

Замер сопротивления изоляции

Чтобы измерить сопротивление изоляции, используют специальный прибор — мегомметр. Устройство состоит из нескольких элементов:

• генератор непрерывного тока, оснащенный ручным приводом;
• добавочные сопротивления;
• магнитоэлектрический логометр.

До начала проверочных работ следует удостовериться, что объект отключен от электропитания. Удаляем с изоляционного слоя пыль и грязь. После этого проводим замер в течение приблизительно 3 минут. В результате получаем данные по остаточным зарядам.

К электроцепи или оборудованию мегомметр подключаем отдельными проводниками. Изоляция отличается высоким сопротивлением. Его уровень чаще всего превышает 100 мегаом.

Обратите внимание! Замер сопротивления изоляции проводится после того, как стрелка займет устойчивую позицию

Чем вызван рост переходного сопротивления?

Под переходными контактами подразумеваются соприкасающиеся металлические элементы. Добиться их идеальной полировки невозможно, все равно на поверхности будут присутствовать бугорки и вмятины микроскопического размера. Площадь контактируемых поверхностей изменяется от воздействия различных внешних факторов (температура, сила прижатия, загрязнение поверхности и т.д.), что ведет к увеличению переходного сопротивления. На представленных ниже фотографиях медного контакта, сделанных при помощи электронного микроскопа, видно образование на поверхности пленки из оксида меди.

Поверхность медного контакта, увеличенная микроскопом

Такая оксидная пленка обладает диэлектрическими свойствами, они хоть и не велики, но этого может оказаться достаточно, чтобы нарушить металлосвязь. В результате соединение будет нагреваться и рано или поздно приведет к отгоранию контакта, что незамедлительно отразится на качестве металлосвязи. Не менее распространенная причина – человеческий фактор, именно поэтому после монтажных работ требуется проводить измерение металлосвязи.

Принимая во внимание вышеизложенную информацию, можно указать следующие причины для проверки металлосвязи:

1. Контроль непрерывности цепи заземления. Он включает в себя как электроизмерения, так и осмотр защитных проводников и других элементов заземления, на предмет их целостности.
2. Измерение сопротивления переходных контактов (производится между электроустановкой и заземлителем), а также общих параметров цепи.
3. Проверяется разность потенциалов между корпусом заземленной электроустановки и заземлителем. Проверка осуществляется в рабочем режиме и выключенном состоянии.

Как видим, основная цель проверки – осуществление измерений параметров заземляющих цепей, поскольку именно они характеризуют качество металлосвязи, а соответственно, и электробезопасность установки.

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
3. Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

• фаза
• ноль
• земля

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления. Проверка заземления необходима чтобы:

• Риск поражения электрическим током был исключен.
• Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

Какая периодичность измерений

Перед тем как замерить сопротивление заземления тем или иным способом – важно учесть требования ПУЭ в части периодичности проведения этих испытаний. Согласно основным положениям этого документа они могут проводиться в следующих формах:

• плановые обследования;
• внеочередные проверки;
• пусковые испытания.

Периодичность каждой из этих разновидностей проверок определяется теми целями, которые они перед собой ставят. Периодичность проверок сопротивления изоляции станционного оборудования обычно согласуется с обследованием самого ЗК. Рассмотрим различные их виды более подробно.

Плановые проверки

Сроки проведения плановых мероприятий оговариваются инструкцией РД-34.22.121-87, а также требованиями ПУЭ. Из этих документов можно узнать, какова периодичность визуального осмотра видимых частей устройств заземления, которая согласно им организуется не реже одного раза в полгода. Помимо этого из этих же нормативов следует, что не реже чем раз в 12 лет должны проводиться обследования конструкции со вскрытием грунта вокруг нее. Измерение сопротивления контуров заземления согласно тем же документам должно проводиться не реже раза в 6 лет.

Ответственными за проведение таких проверок являются лица, уполномоченные на это соответствующими органами. Владелец частного дома должен заранее оформить заявку на их проведение с последующей оплатой. По завершении испытаний он обязан предоставить в местную энергетическую службу протокол измерений сопротивлений контактов между элементами ЗК.

Внеочередные

Внеочередные измерения параметров контура должны проводиться в следующих внештатных ситуациях:

• После внесения в конструкцию изменений, не предусмотренных проектом, но влияющих на сопротивление растеканию току (измерение заземления в частном доме должно проводиться при переносе его на другое место).
• После аварийного разрушения и последующего восстановления ЗК.
• По завершении ремонтных работ.

Периодичность их проведения по понятным причинам не регламентируются.

Пусковые или вводные

Пусковые или вводные проверки заземления и измерения сопротивления организуются сразу же по окончании монтажа защитного контура (то есть накануне сдачи его представителю местной энергетической службы). Для этого потребуется пригласить специалиста от электрической лаборатории или другой организации, имеющей лицензию на право проведения таких испытаний.

По итогам проверки оформляется акт приемки, являющийся основанием для последующего пуска устройства в эксплуатацию и подтверждением того, что все питающие линии в частных домах заземлены.

Условия проведения испытаний

При организации мероприятий по проверке заземления важно обратить внимание на те условия, в которых предполагается их проведение. Они должны учитываться еще на стадии подготовки испытаний, а по их окончании вноситься в особый журнал. Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты

Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения

Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты. Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения.

При проведении контрольных замеров допустимых сопротивлений в осеннюю сырую погоду, например, полученные результаты будут в значительной степени искажены. Это объясняется тем, что пропитанный влагой грунт существенно увеличивает показатель проводимости почвы. Для того чтобы избежать всех этих сложностей и получить значение близкое к реальной величине – проще всего воспользоваться услугами профессионалов. Для этого необходимо обратиться в специальную электротехническую лабораторию, имеющую лицензию на проведение соответствующих работ.

Специалисты по прибытию на место выявят все факторы и организуют испытания защитного оборудования в соответствие с требованиями действующих нормативов. По завершении всего испытательного цикла ими же будет оформлен протокол измерения сопротивления заземления образец которого представлен ниже.

Протокол проверки сопротивлений заземлителей
