Особенности эксплуатации и технические параметры силового кабеля АВББШВ

Способы прокладки

Согласно эксплуатационным характеристикам, на базе АВБбШв можно инсталлировать магистрали в умеренном, холодном и тропическом климате. Последний вариант допустим при соответствующем исполнении, что должно быть отмечено в технической документации и маркировке (добавляется символ «Т»). Теперь о способах инсталляции магистралей, допускаются следующие варианты:

Прокладка в земле, такие подземные трассы должны иметь соответствующие условно-графические обозначения, как на местности, так и топо- и генпланах. С основными нормами закладки можно ознакомиться на рисунке 6.

Рис. 6. Основные нормативы для подземной прокладки кабеля

Помимо этого должны учитываться эксплуатационные характеристики, в частности, допустимая температура прокладки, организация заземления и т.д.

• Обустройство воздушных магистралей, при условии соблюдения требований к допустимому провисанию и растяжению.

  Опора для воздушных линий кабеля АВБбШв

• Укладка в туннелях, каналах, шахтах и т.д.

• Закладка кабеля в тоннеле Проведение магистралей в производственных и специализированных помещениях, при условии, что они отвечают допустимым нормам.

В чем разница между кабелем авббшв и авбшв?

Большинство современных электрических установок подключаются к электрической сети кабельными линиями, состоящими из отдельных кабелей бронированного исполнения. Поэтому кабели марки АВБШв и АВБбШв заняли одну из первых позиций в линейке ассортимента кабеле – проводниковой продукции.

В поиске правильного решения

Сегодня товарный ряд силовой кабельной продукции имеет обширный ряд. Они рассчитаны на функционирование в электрических сетях промышленного класса. Эти изделия отличаются низкой гибкостью и рассчитаны на напряжения от 0,4 кВ до 10 кВ.

Между собой они выделяются техническими параметрами и характеристиками. Например, способностью передавать электроэнергию в агрессивных условиях и пожароопасных зонах. Также они разнятся своими конструктивными особенностями.

Поэтому перед подключением электроустановки в электрическую сеть постает вопрос. Как правильно выбрать кабель?

В последнее время специалисты рекомендуют останавливать свой выбор набронированных кабелях. По своим характеристикам и конструкциям они более надежны в работе и не требуют особенных условий в процессе монтажа. К этому ряду относятся кабели АВБШв и АВБбШв. Но, в чем их отличие? Какие технические характеристики, и какие требования в монтаже? АВБбШв

Положительные стороны

Анализируя отзывы специалистов можно сформулировать перечень положительных сторон использования кабелей АВБШв и АВБбШв в электрических сетях. Ими являются:

1. Практически полностью исключается монтаж в защитной трубе, кроме некоторых конструктивных моментов (при пересечении других инженерных сетей и дорог), что значительно снижает стоимость проекта.
2. Прочное конструктивное исполнение.
3. Устойчивость к влажной среде.
4. Способность выдерживать большие механические нагрузки.
5. Устойчивость к коррозийным процессам.
6. Длительный срок эксплуатации.

Это неполный список преимуществ кабелей марки АВБШв и АВБбШв. Сюда можно добавить, что данную продукцию можно монтировать в холодный период без прогрева. Это значительно облегчает труд электрикам.

Способы монтажа

Данный тип кабелей в электрической сети монтируется разными способами:

1. В воздухе по кабельным конструкциям и эстакадах.
2. В земле и кабельных тоннелях под землей.

В современной электроэнергетике широко распространен 2-й способ прокладки кабелей АВБШв и АВБбШв. Такое преимущество объясняется факторами:

• Удешевление монтажных работ.
• Исключение природных воздействий в виде снега, дождя и солнца.
• Уменьшение коррозийных процессов.
• Исключение возможности возгорания.
• Эстетичность трассы, так не портится вид благоустройства.

Но, несмотря на все положительные аспекты, кабели АВБШв и АВБбШв имеют свои отличительные особенности. Чтобы разобраться в них необходимо рассмотреть технические характеристики.

Пояснение отличия

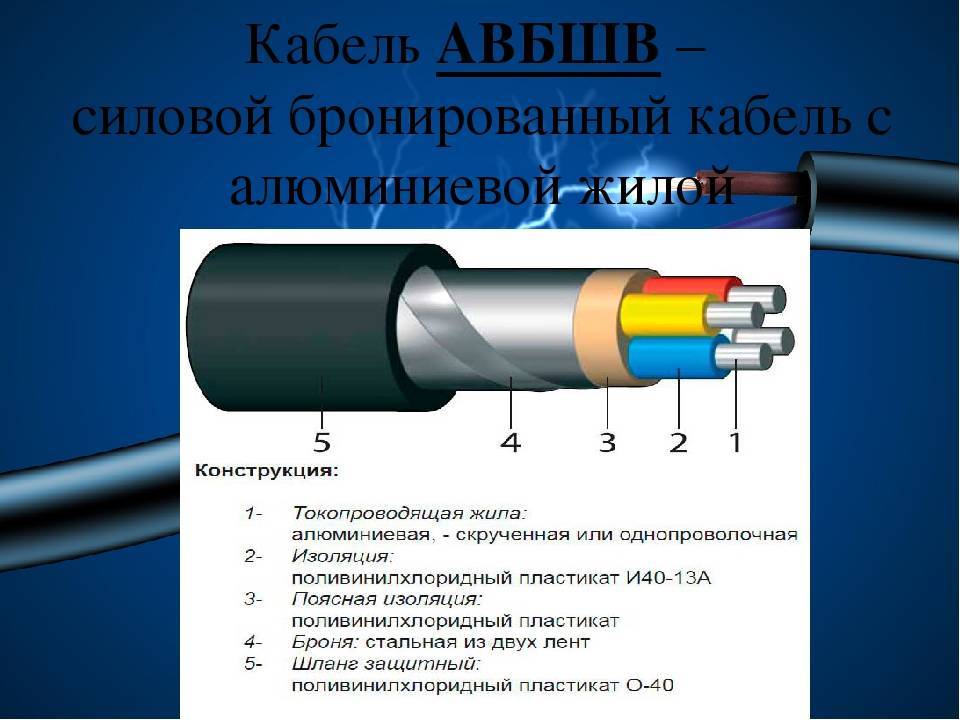

Для начала необходимо разобраться в расшифровке маркировки. Итак:

• А – жилы из алюминия.
• В – изолированность жил из ПВХ пластиката.
• Б – бронированная прослойка изоляции из двух ленточных полос из стали.
• Шв – верхний слой изоляции, сделанный из ПВХ пластиката шланговым исполнением.

Такой кабель назначен для передачи и раздела электроэнергии в электрических электроустановках и сетях с частотой 50 Гц. В основном он работает при номинальном напряжении в диапазоне от 660 В до 1 кВ.

Данная расшифровка соответствует стандартам нового ГОСТа 53769 – 2010. До этого времени на территории нашего государства действовал ГОСТ 16442, где маркировка такого кабеля была АВБбШв. Из этого следует, что это идентичная кабельная проводниковая продукция.

Единственное отличие, что по новым техническим требованиям значительно увеличена толщина изоляции и внешней оболочки изделия. Сама конструкция кабеля старого и нового образца осталась без изменений. Она, как и по ГОСТу 16442, состоит:

• Из токопроводящих жил многопроволочного или монолитного изготовления, разной конфигурации (круглая или трапецеидальная фигура), из алюминиевого сплава.
• Жилы укрыты ПВХ пластикатом, выполняющим функцию изоляции каждой из них, а также они имеют разную цветовую раскраску.
• Поясной слой изоляции выполнен из ПВХ пластиката.
• В защитную прослойку входят две стальные ленты, намотанные так, чтобы верхний слой перекрывал зазоры намотки нижнего слоя.
• Наружная поверхность изготовлена в виде шланга их пластиката ПВХ.

АВБШв применяется в пределе температур от -50 до +50° С. При перегрузке максимальная норма нагрева равна +70° С.

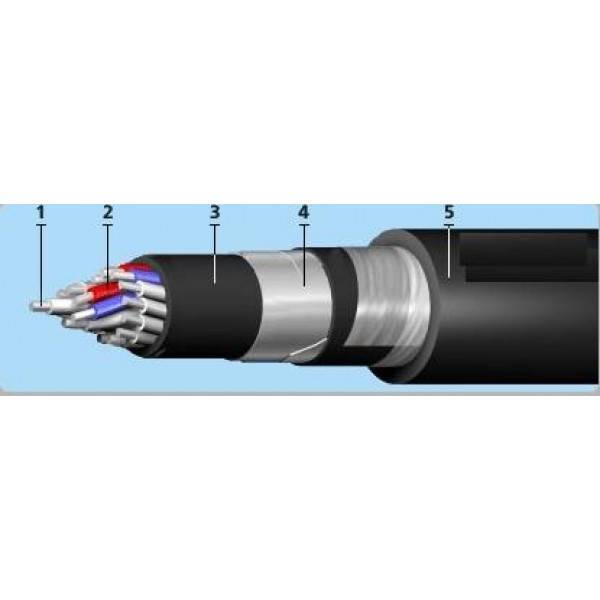

Конструкция бронированного кабеля

Кабельная продукция со слоем брони по своей конструкции мало чем отличается от аналогичных изделий, не имеющих защитной оболочки. Эти проводники электрической энергии имеют следующие составные части.

1. Токопроводящие жилы — это проводники электричества из металла. Количество этих элементов может быть от одного и выше. По своей форме жилы могут быть круглого, плоского, сегментального, прямоугольного или секторального сечения. Они бывают как в монолитном исполнении, так и состоящие из множества соединенных в одну структуру тонких проволок. Жилы изготавливаются из меди и алюминия, в редких случаях из стали, а для специализированной кабельной продукции из золота, серебра и сверхпроводящих сплавов.
2. Изоляция токоведущих жил — этот слой изолирует каждую токоведущую жилу друг от друга, а также от воздействия внешней среды. Для ее изготовления может быть использован поливинилхлоридный полимер (ПВХ), специальная резина, полиэтилен, пропитанная бумага и другие синтетические материалы. В большинстве марок бронированных кабелей изоляция жил имеет разноцветное исполнение. Это необходимо для упрощения монтажных работ и быстрого определения по цвету назначения каждой отдельной жилы. Весь набор токоведущих жил защищается поясной изоляцией.
3. Внутренние заполнители — герметизируют внутреннее пространство между различными частями кабеля. Обеспечивают дополнительную механическую прочность и жесткость всей конструкции изделия. В качестве материала для изготовления наполнителей используются как синтетические, так и натуральные продукты: специальная кабельная пряжа, пропитанная бумага, полимеры, резина и даже масло. Заполнитель должен обладать высокими диэлектрическими характеристиками и герметизирующими свойствами.
4. Экранирующий слой — это необязательный элемент бронированных кабелей. Устанавливается в тех марках изделий, которые предназначены для работы в условиях сильного внешнего электромагнитного излучения, чтобы уменьшить его влияние на токоведущие жилы. К тому же экраны позволяют снизить интенсивность электрического поля самого бронированного кабеля, что в некоторых случаях является необходимым условием для его эксплуатации. Изготавливают экраны из металлов в защитной оболочке, токопроводящей бумаги и других материалов.
5. Оболочка кабеля с подушкой — это внешний слой изделия, предохраняющий всю внутреннюю часть от воздействия влаги и механических нагрузок. В качестве материала для ее изготовления используются различные материалы: ПВХ, резина и другие полимерные вещества, а в особых случаях внешний слой покрывается свинцовой оболочкой. Подушка необходима для предохранения защитной внешней оболочки от повреждений металлическим бронирующим слоем. Она изготавливается из битума или специальной кабельной пряжи.
6. Броня из стали — это слой, защищающий токоведущие жилы от возможных механических повреждений в процессе монтажа и эксплуатации. Она может быть изготовлена как из двух оцинкованных стальных лент, так и переплетенных стальных проволок, покрытых цинком. Ленточная броня надежней, чем проволочная, но изделие с такой защитой дороже. В зависимости от условий эксплуатации выбирается кабель с той броней, которая оптимально подходит для применения.

К достоинствам бронированной кабельной продукции можно отнести высокую влагостойкость и прочность, долговечность, отличные антикоррозионные свойства и широкий температурный диапазон эксплуатации. Недостатком этих изделий считается низкая гибкость и высокая цена.

Конструктивные особенности

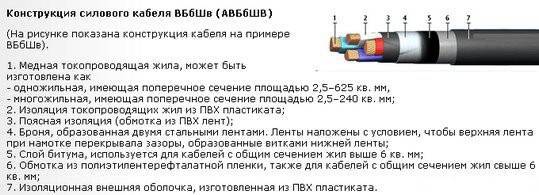

Конструкция кабеля АВБбШв представлена следующими элементами:

Где:

1. Токоведущая жила из алюминия (их может быть от 1 до 5). Жила может быть как однопроволочная, так и многопроволочная.
2. Изоляционный слой ПВХ пластика. Как видно на картинке, изоляция имеет цветовую маркировку, соответствующую стандартам ГОСТ.
3. Дополнительная поясная изоляция, представленная лентой ПВХ.
4. Бронирующий слой из двух стальных лент.
5. Защитный покров из битума (применяется в том случае, если сечение более 6 мм2).
6. Слой электроизоляционной полиэтилентерефталатной пленки (также применяется, если диаметр свыше 6 мм2).
7. Внешняя оболочка силового кабеля АВБбШв из ПВХ шланга.

Видео обзор конструкции изделия

Монтаж кабеля: особенности

Монтаж изделия должен осуществляться в допускаемом для него температурном режиме и с соблюдением радиуса изгиба в сложных участках (шахтах, тоннелях, траншеях). Кабелю противопоказана сильная деформация.

В зависимости от функционального назначения объекта, трехфазная или однофазная сеть, подбирается соответствующий кабель, по количеству проводов и площади их сечения. Это зависит от потребляемой мощности электроустановок, чем больше мощность, токовые нагрузки тем больше сечение жил. Чтобы не вдаваться в формулы расчетов воспользуйтесь заранее рассчитанными таблицами, где указывается величины мощности, токов, напряжений, и какое сечение необходимо при определенных параметрах.

При прокладке подземных силовых линий кабель следует укладывать в соответствии с нормами СНиП и ПУЭ — он должен быть надежно защищен от механических деформаций. При слишком агрессивных грунтах и риске затопления подземными водами, АВБбШв дополнительно размещается в ПВХ-трубе. Разрешается заглубление кабеля в грунт не более чем на 0,7 м. При необходимости размещения его на глубине, превышающей 0,5 м, АВБбШв дополнительно помещается в трубу. Максимальная длина проходящей под землей линии при этом не должна превышать 5 м.

Силовой кабель АВБбШв при варианте подземной укладки в пластиковых трубах

При подземном монтаже должны выполняться следующие требования:

• грунтовый слой, отделяющий два проходящих крест накрест кабеля должен составлять не менее 0,5 м;
• силовой кабель укладывается на удалении 1 м от водопроводных труб и на 2 м — от газопроводных;
• кустарники должны располагаться на расстоянии не менее 1 м от кабеля, деревья — 1-2 м;
• в единой траншее разрешается размещение двух силовых кабелей с расстоянием между ними не менее 10 см;
• прокладывание силового кабеля под фундаментом не допускается;
• укладка кабеля параллельно постройкам должна осуществляться на расстоянии от них не менее, чем 0,7 м.

Не разрешается укладка АВБбШв в грунте под детскими площадками, стоянками для автомобилей, временными сооружениями. В исключительных случаях глубина залегания кабеля увеличивается до 1,3 м. Для защиты кабеля АВБбШв и энергопотребителей, а также подключенного к кабельной линии электрооборудования от короткого замыкания и внешних воздействий необходимо выполнение заземления. Еще одна, не менее важная цель — защита людей от поражения электротоком.

Заземление может осуществляться одним из двух способов:

• одностороннее;
• двухстороннее.

Во втором случае экран кабеля из пероксидносшиваемой пленки подсоединяется к заземляющему контуру. Недостаток такого способа заключается в том, что таким образом снижается эксплуатационный срок кабеля. Односторонний способ подразумевает подключение только одного края экрана к заземлителю. При выполнении работы потребуется специальное электрооборудование и принятие дополнительных мер безопасности.

Таблица выбора сечения по мощности и току для бронированных кабелей с ПВХ изоляцией:

Таблица 1.3.7. ПУЭ Допустимые токи длительной нагрузки в бронированных кабелях с алюминиевыми целыми жилами с поливинилхлоридной изоляцией
S-Сечение, мм2	Токи в проводах кабеля (Амперы)
1 жила	2 жилы	3жилы
способ прокладки
по воздуху	по воздуху	под землей	По воздуху	Под землей
2,5	22	22	33	20	30
4	30	30	41	25	37
6	37	37	54	31	45
10	61	56	81	41	71
16	74	71	104	61	91
25	104	91	134	74	114
35	131	104	161	91	141
50	164	134	204	111	174
70	211	164	244	141	211
95	251	201	294	171	254
120	294	231	341	201	294
150	341	271	391	234	334
185	391	311	441	271	384
240	464	—	—	—	—

Для выбора сечения проводов надо предварительно рассчитать максимально потребляемую мощность и токи, учитывая необходимую длину кабеля, воспользуйтесь калькулятором указанным выше или другим.

Технические данные и описание кабеля «АВБбШв на 6 кВ ГОСТ 16442-80, АВБбШнг ТУ 16.К01-35-2002»

Конструкция:

1. Токопроводящая жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. 2. Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3.4 мм. 3. Скрутка — изолированные жилы кабелей скручены.Кабели изготавливаются только трехжильными. 4. Внутренняя оболочка — выпрессована с заполнением промежутков между жилами из невулканизированной резиновой смеси, в кабелях марки АВБбШнг из невулканизированной резиновой смеси пониженной горючести. 5. Поясная изоляция — выпрессована из ПВХ пластиката минимальной толщиной 0.9 мм, в кабелях марки АВБбШнг из ПВХ пластиката пониженной горючести. 6. Электропроводящий экран — наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором. 7. Металлический экран — из двух медных лент или медной фольги. 8. Разделительный слой — две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием. В кабелях марки АВБбШнг поверх обмотки пленками наложен разделительный слой из ПВХ пластиката пониженной горючести.

9. Защитный покров — типа БбШв: — броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты; — защитный шланг выпрессованный из ПВХ пластиката, в кабелях марки АВБбШнг из ПВХ пластиката пониженной горючести.

Применение:

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц.

Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках),а также на открытом воздухе,если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели марки АВБбШв не распространяют горение при одиночной прокладке. Кабели марки АВБбШнг не распространяют горение при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках по ГОСТ МЭК 60332-3-22-2005 по категории А

Технические характеристики:

— Вид климатического исполнения кабелей УХЛ и ХЛ категории размещения 5 по ГОСТ 15150-69 — Диапазон температур эксплуатации: от -50°С до +50°С — Относительная влажность воздуха при температуре до +35°С: до 98% — Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С — Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров. — Номинальная частота: 50 Гц — Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин.): 15 кВ — Кабели выдерживают в течение 4ч испытание переменным напряжением 18 кВ частотой 50 Гц — Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С — Максимально допустимая температура нагрева жил при токах короткого замыкания +160 °С — Продолжительность короткого замыкания не должна превышать …. 4с. -Допустимый нагрев кабелей в аварийном режиме не более…… + 80°С — Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часо в сутки , но не более 1000 часов за срок службы — Строительная длина кабелей для сечений основных жил: 16 — 70 мм2 — 450 м 95 — 120 мм2 — 400 м 150 мм2 и выше — 350 м — Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления — Срок службы: 30 лет

Коды ОКП:

35 3773 57 — кабелей АВБбШв на 6 кВ

Предлагаем также кабели на напряжение 6кВ марок: ВВГ, ВВГнг АВВГ, АВВГнг ВБбШв, ВБбШнг ВВГнг-LS, АВВГнг-LS ВБбШнг-LS, АВБбШнг-LS ВВГнг-ХЛ, АВВГнг-ХЛ, ВБбШнг-ХЛ, АВБбШнг-ХЛ

Табличные данные

Масса 1 км кабеля, кг
Кабели марки АВБбШв
3 x 35*	38.8	2268
3 x 50	41.8	2511
3 x 70	45.2	2926
3 x 95	48.1	3352
3 x 120	50.7	3741
3 x 150	53.2	4147
3 x 185	56.6	4705
3 x 240	61.0	5498
Кабели марки АВБбШнг
3 х 16*	36.4	2098
3 х 25*	38.9	2403
3 x 35*	41.4	2724
3 x 50	44.4	2981
3 x 70	48.0	3463
3 x 95	50.9	3925
3 x 120	53.7	4372
3 x 150	56.6	4868
3 x 185	59.6	5412
3 x 240	64.0	6261

*-кабели с жилами круглой формы

Конструкция и ТТХ

Кабель предназначен для передачи трехфазного напряжения и имеет 2, 3, 4 или 5 жил. Сечение их может быть различным — классическим круглым, треугольным либо иной сегментарной формы.

Конструкционные отличия:

• проводники сечением до 16 мм — одножильные, более 16 мм — многожильные крученые;
• форма жилы — секторная, в виде треугольника, реже круглая;
• все проводники помимо индивидуальной изоляции имеют общую, поверх которой идет бронезащита;
• один нулевой проводник может быть меньшего сечения и/или другой формы, чем другие, если проводников 4 или более (допускается стандартом);
• если сечение каждого проводника более 6 мм, между броней и верхним ПВХ-покрытием применяется «подушка безопасности» на основе битума и специального изоляционного покрытия;
• цвет изоляции «земли» — желто-зеленый, цвет нуля — синий или голубой, цвет фазы — белый.

Для дополнительного удобства при подключении фазные проводники, если их больше одного, маркируются цифровым или буквенно-цифровым кодом — либо 1, 2, 3, либо L1-L3.

В конструкции кабеля также присутствует дополнительная подброневая изоляция из ПВХ или ПЭТФ лент.

Стандартный кабель АВБбШв — основные технические характеристики:

1. Рабочее напряжение — в зависимости от сечения жил может составлять 660, 1000, 6000 и 10000 В переменного тока. При этом для напряжения в 660 В выпускаются кабели такого типа только с круглыми жилами.
2. Допустимая при эксплуатации температура окружающей среды — от –50 до +50 градусов Цельсия.
3. Температурный минимум при прокладке — до –15 градусов (при этой температуре изделие при укладке можно не подогревать).
4. Максимальный рабочий допуск по температуре — до +70 градусов.
5. Максимально допустимый аварийный допуск — до +80.
6. Наивысшая выдерживаемая температура жил при коротком замыкании — до 160 градусов Цельсия в течение 4 секунд.
7. Максимально допустимая влажность воздуха в помещении, где проходит кабель — 98%, при этом температура воздуха может достигать 35 градусов. Примечание: у кабеля в тропическом исполнении этот показатель улучшен.
8. Радиус наибольшего изгиба для одножильных видов кабеля составляет 10 собственного диаметра, для многожильных — 7.5.
9. Строительная длина кабеля сечением жил 6–16 мм составляет 450 м, от 25 до 70 мм — 300 м, от 95 мм и более — 200 м.

Стандартное климатическое исполнение — УХЛ, для сухого и умеренного климата. Есть, как упоминалось выше, «тропический» вариант изделия. Он маркируется буквой Т, которая означает нанесение на изоляцию разных слоев дополнительного антиплесневого состава.

Нормы монтажа в земле

На практике при монтаже кабельной линии в земле, состоящей из рассматриваемой марки кабелей, требуется соблюдать нормам ПУЭ. Туда входят:

1. Прокладка должна выполняться на площадке без построек на глубине 0,7 м, в зданиях на глубине 1 м.
2. Кабели должны ложиться друг от друга на расстоянии 10 см.
3. При монтаже следует избегать кручения изделия.
4. Монтаж должен проводиться без натягиваний по всей длине.
5. Перед проведением монтажных работ нужно сделать подушку из песка по дну траншеи толщиной 10 см.
6. После монтажа требуется укрыть кабельную линию слоем песка толщиной 10 см.
7. Положить сигнальную ленту на расстоянии 25 см от кабелей.
8. Засыпку надо делать измельченным грунтом с плотной трамбовкой каждого слоя для исключения проседания.

Также требуется знать расстояния монтажа от других инженерных сетей и коммуникаций. По нормам они следующие:

• 2 м от тепловой трасы.
• 1 м от водяной магистрали.
• при пересечении автомобильной дороги или железнодорожной колеи монтаж выполняется в защитной трубе.
• прокладку в трубе следует делать при пересечении других кабельных линий.

На практике используют три способа прокладки кабеля в земле:

1. Механизированный, когда траншею копают экскаватором, а монтаж делают ручным способом.
2. Без предварительного рытья траншеи, когда монтаж выполняет специальный кабелеукладчик. Он сразу копает и кладет изделие в землю.
3. Ручной, когда нет возможности применять механизмы или существует угроза зацепить другие инженерные сети.

Конструкция силового кабеля

Разрез показывает его внутреннюю конструкцию, в данном случае, кабель четырехжильный Силовой кабель АВБбШв — бронированное электротехническое изделие с алюминиевыми сердечниками, спрятанными в надежный кожух ПВХ. Маркировка изделия указывает на его специфику его строения и примененные в производстве материалов:

• А — токопроводящая жила выполнена из алюминия;
• В — сердечник укрыт ПВХ-изоляцией;
• Бб — защита из пластинчатой стали (оцинкованной либо не оцинкованной);
• Шв — наличие защитного слоя из отпрессованного ПВХ с добавкой для повышения рабочих характеристик битума и тягучего клеевого состава.

Сердечник из алюминиевой мягкой проволоки расположен по самому центру изделия. Кабели, рассчитанные для использования в электроустановках напряжением 6 кВ, производятся лишь в трехжильном исполнении. Изделия сечением свыше 25 мм2 выполняются только секторной, а также многопроволочной сегментной формы для повышения надежности электромагистрали.

Кабель АВБбШв в секторной формы, изготавливающийся диаметром не менее 25 мм2

Жилы кабеля укрыты изолирующей оболочкой из не поддающегося горению пластиката ПВХ, отличающегося требуемой прочностью и эксплуатационными свойствами. Экранизирующие полоски, выдерживающие до 6 кВ, изготовлены из особого токопроводящего материала, соответствующего основе изоляционного слоя — гуммированной ткани толщиной 0,3 мм либо кабельной бумаги.

Для изготовления металлизированных экранов используется медная фольга толщиной от 0,06 мм либо уложенные друг на друга с небольшим зазором две тонкие полоски меди. Броня кабеля произведена из закрученных спиралью стальных лент с цинковым покрытием. Обеспечивает надежную защиту от всевозможных механических деформаций.

Прослойка-заполнитель представляет собой пару лент, уложенных друг на друга с небольшим запасом. Материал прослойки — ПЭТФ-пленка, ПВХ либо иной материал с аналогичными свойствами. Защитная оболочка изготовлена из не поддающегося горению и не плавящегося пластиката ПВХ, устойчивого к воздействию ультрафиолетовых лучей. Жилы АВБбШв различны по цвету — нулевые имеют голубой цвет, заземляющие — желто-зеленый.

Технические характеристики

В соответствии с принятыми нормами, в технической документации к каждому изделию должны приводиться основные характеристики, которые включают в себя:

• Указание штатного напряжения для переменного или постоянного тока. Для последнего допускается отклонение параметров напряжения в 2,4 раза в большую сторону.
• Пиковое напряжение, проверяется тестированием, в ходе которого подается повышенное напряжение в течение определенного интервала времени (как правило, 10 минут). Изделия, рассчитанные на 660 В, тестируются напряжением 3000 В, а предназначенные для 1000 В, соответственно, – 3500 В.
• Номинальная и максимальная токовая нагрузка (длительно допустимый ток и его пиковое значение для непродолжительного интервала времени).

  Таблица допустимых токовых нагрузок для кабеля АВБбШв

• Параметры электрического сопротивления, как токопроводящих элементов, так и их изоляционного слоя.
• Значение индуктивного сопротивления.
• Номинальной частоты.
• Масса (вес) изделия из расчета килограмм на километр.
• Сечение и количество токопроводящих элементов.
• Наружный диаметр изделия.

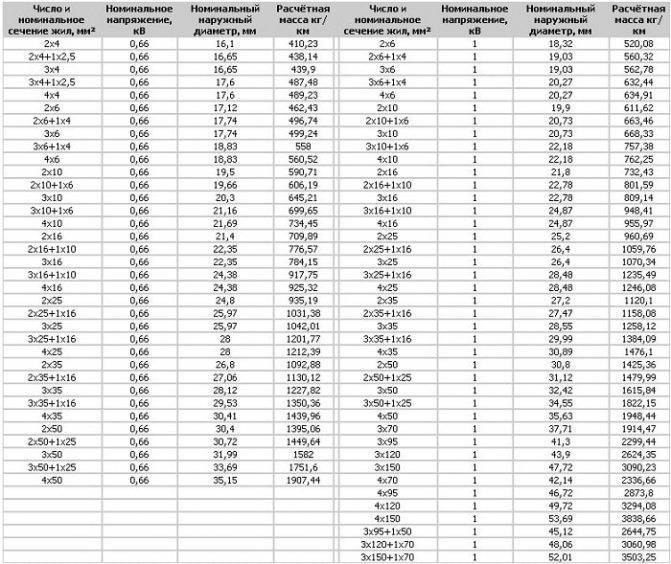

Ниже представлена таблица с основными характеристиками для наиболее распространенной номенклатуры данного типа изделий.

Таблица с основными параметрами кабеля АВБбШв

Отдельно необходимо выделить эксплуатационные характеристики, в них описываются следующие параметры:

• Климатическое исполнение, определяющее допустимые параметры окружающей среды, к ним относится температурный диапазон и влажность. Помимо этого, в данное описание входит информация, указывающая температурные нормы для закладки и монтажа.
• Форма отгрузки (например: бухта, барабан и т.д.).
• Указание строительной длины, то есть, сколько погонных метров содержится в бухте или барабане.
• Допустимый угол изгиба (по отношению к наружному диаметру) при инсталляции, для данного типа это статическая величина, в изделиях с моножильными токопроводящими элементами она соответствует 10, и 7,5, если в конструкции задействованы многожильные провода.
• Гарантированный и максимальный срок службы (эксплуатации).

Заметим, что импортные аналоги, наиболее близкие по характеристикам, должны содержать следующую маркировку: AYBY-O, AYBY-J или AL/PVC/STA/PVC 0,6/1 kV.

Сфера применения

АВБбШв кабель можно использовать для горизонтальной и наклонной прокладки в металлических и пластиковых коробах, напрямую в земле (при условии незначительности деформирующих воздействий), а также протягивать в воздухе. Он применяется для открытой и закрытой проводки, в том числе в следующих ситуациях:

• в качестве провода ЛЭП;
• в метро, коллекторах, туннелях и других подобных местах;
• внутри гражданских или промышленных зданий;
• открытым способом над реками, озерами, участками морей на высоте не более чем 4300 метров над уровнем моря;
• в частично затапливаемых помещениях и иных средах с высокой коррозионной активностью.

Он также может применяться на пожароопасных объектах, хотя для них рекомендуется применять специализированную разновидность, маркированную буквенным кодом LS. Также допустимо использование этого кабеля во взрывоопасных помещениях категорий В-Iб, В-Iг, В-II, В-Iа. При одиночной прокладке изделие не распространяет реакцию горения.

При прокладке открытым способом в почве, песке, глинистом или любом другом типе грунта кабель может выдерживать высокую коррозионную активность грунта. Нечувствителен к воздействию блуждающих токов.
