Кабель канал для электропроводки: виды конструкций и их классификация

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании

В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию. Рассмотрим некоторых брендовых производителей:

Рассмотрим некоторых брендовых производителей:

  • Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
  • Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
  • ДКС.  Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
  • Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов

ФотоМодельОписаниеЦена, руб/пог.м.
Элекор 2м IEK белыйПодходит для слаботочных, информационных и силовых коммуникаций в офисах и жилых помещениях.36
Ruvinil PKK 16×16×0.8 мТекстура материала под дерево, окраска- дуб. Материал изготовления самозатухающий поливинилхлорид.76
Кабель-канал 25-25 мм. Mutlusan (упаковка 100 м)Материал выполнен под светлое дерево.2007 (за упаковку)
Кабель–канал 20×10 мм ( 160 метров в упаковке) T.PlastМатериал изделия белый пластик.1390 (за упаковку)
Канал Hager LFF 60×110Конструкция выполняется из белого пластика.422
Legrand DLP с гибкой крышкой 105×50Материал белый ПВХ.695
Перфорированный DKC 25×40, 2 метра.Конструкция имеет гофрированную структуру. Выполнена из пластика высокого качества.456

Элекор 2м IEK белыйКабель-канал 25-25 мм Mutlusan упаковка 100 мКабель–канал 20×10 мм T.PlastLegrand DLP с гибкой крышкой 105×50Перфорированный DKC 25×40

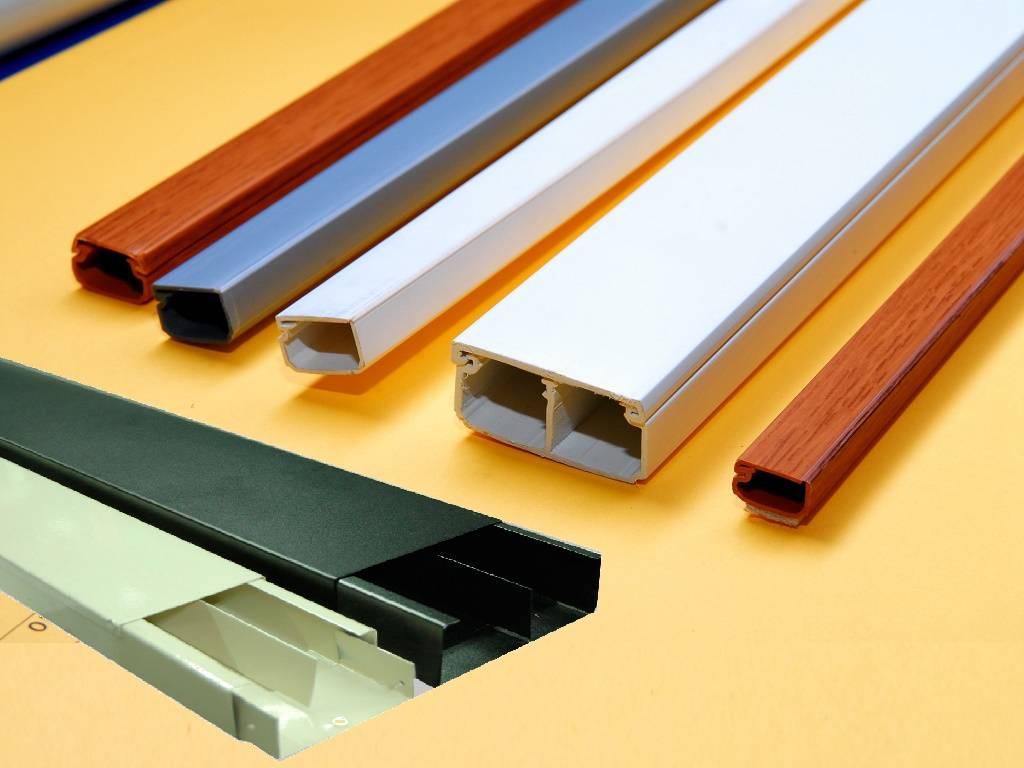

Материалы, из которых изготавливают кабельканалы

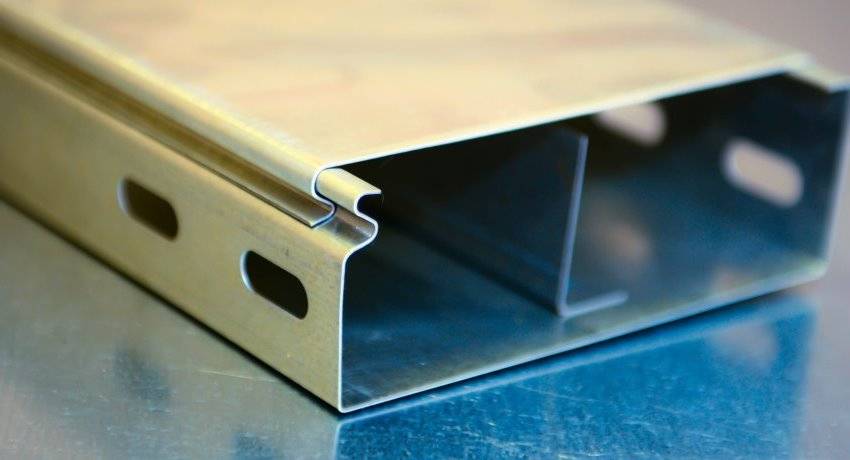

Оцинкованная сталь. Такие изделия изготавливаются прокатным способом из стальных заготовок. Готовое изделие затем покрывается тонким слоем цинка и полимерными лакокрасочными составами. Применяются такие кабельканалы в основном в монтаже охранно-пожарных сигнализаций, систем оповещения и видеонаблюдения, в том числе и вне помещений. При необходимости комплектуются самой разной фурнитурой, включающей в себя уголки, т-образные переходники, разветвители, углы внутренние и наружные. Стальной кабель канал обладает рядом преимуществ:

  • высокая прочность, надежность и долговечность;
  • пожароустойчивость;
  • защита от электромагнитных полей;
  • широкий диапазон эксплуатационных температур;
  • широкий выбор цветов и оттенков, включая текстуры под дерево и другие природные материалы;
  • простота конструкции, позволяющая укладывать кабель без использования инструментов.

Алюминиевые кабельканалы

Алюминиевые кабельканалы. Для производства таких коробов используется высокопрочный анодированный алюминий. Процесс осуществляется способом отливки. Изделия из алюминия в основном используются для прокладки электрических кабелей на производственных предприятиях, в складах, ангарах, хозяйственных постройках. В жилом строительстве используются редко. Некоторые производители покрывают кабельканалы из алюминия полимерным слоем различных цветов, как правило, однотонных. Фурнитурные элементы для таких коробов выполнены из поликарбоната и также отличаются разнообразием. Основные достоинства изделий из алюминия:

  • наилучшая защита от воздействия электромагнитных излучений, благодаря высокой электропроводности алюминия;
  • хорошая ударопрочность и надежность;
  • огнестойкость;
  • стойкость к воздействию водяных паров;
  • простота в укладке кабеля (при перепланировке электросети в помещении, для того чтобы добавить или убрать кабель из такого короба понадобится несколько минут).

Пластиковые огнеупорные короба. Наиболее распространенный вид кабельканалов, используемых в жилом и офисном строительстве. Изготавливаются из огнеупорного поливинилхлорида, склонного к самозатуханию. Основной цвет изготовления таких изделий – белый, но на рынке представлен широчайший выбор и других расцветок под любой тип интерьера. По сечению пластиковые короба могут быть круглые, квадратные, прямоугольные, треугольные. Для данного варианта выпускается самый широкий ассортимент фурнитуры, переходников, разветвителей, уголков и т.д., выполненных также из пластика. Плюсы использования кабельканалов из пластика:

  • небольшая масса значительно упрощает монтажные работы;
  • интуитивно понятная система крепления всех элементов конструкции;
  • эластичность пластика обуславливает простой раскрой материала при монтаже;
  • поливинилхлорид не подвержен коррозии;
  • не нагревается на солнце и в жарких помещениях;
  • крышки коробов с легкостью открываются и закрываются многократно.

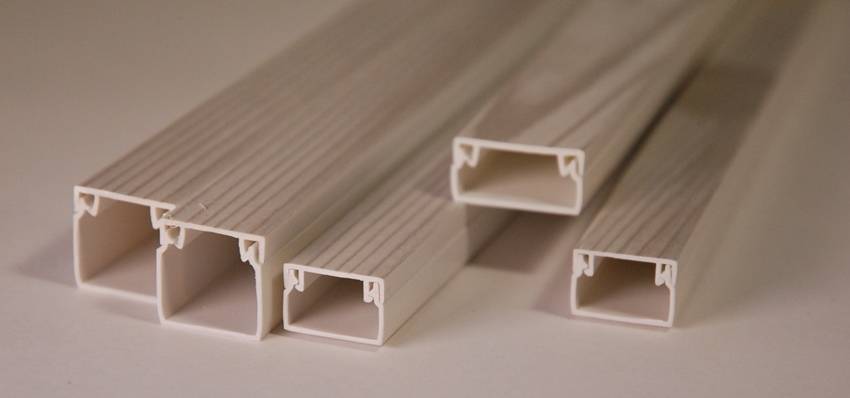

Наиболее распространенный вид кабельканалов — пластиковые

Внимание! Приобретая кабельканалы, необходимо отдавать предпочтение проверенным производителям, иначе велик шанс купить некачественный товар, особенно актуально это в случае с пластиковыми коробами. В зависимости от назначения помещения, материала отделки и индивидуальных предпочтений могут использоваться различные кабельканалы

Ниже перечислены основные типовые изделия и их характеристики

В зависимости от назначения помещения, материала отделки и индивидуальных предпочтений могут использоваться различные кабельканалы. Ниже перечислены основные типовые изделия и их характеристики.

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей

Важно проверить наличие необходимой фурнитуры к кабель продукции

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

короб для проводов настенный с двухсторонним и односторонним замком;

Установка настенного канала

  • напольный плинтус с отдельными секциями для слаботочных проводов;
  • потолочный материал;
  • конструкции кабель-каналов на пол с защитой от механического воздействия;
  • гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Статья по теме:

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

НаименованиеОсобенностиСферы применения
МиниКороба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 ммЧаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольныеОвальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющиеМагистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.

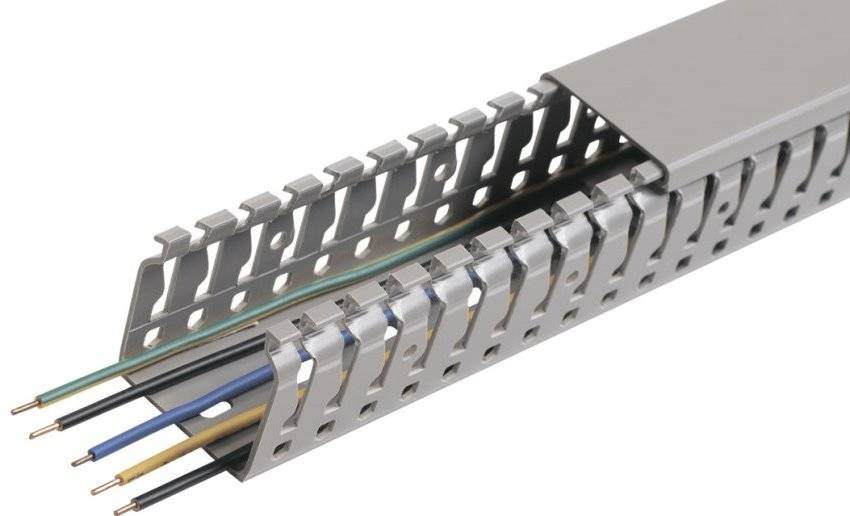

Перфорированные с открытым доступомСделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольныеКрепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
ГибкиеСборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолкомУстановка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкойВнешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочныеСделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Классификация кабель каналов

Кабель-каналы классифицируют по следующим основным признакам:

  1. По материалу изготовления выделяют:
  • металлические;
  • пластиковые.
  1. По месту размещения кабельные короба подразделяются на следующие типы:
  • напольные изделия;
  • настенные, парапетные или магистральные (те же настенные, только с габаритом свыше 80 мм по ширине и 40 мм по высоте);
  • потолочные;
  • плинтусные.

Типы кабель-каналов

  1. По степени жесткости разделяют на:
  • жесткие корпусные изделия, представленные жесткими прямолинейными пластмассовыми или металлическими коробами;
  • гибкие кабель-каналы, способные изгибаться в разные стороны.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

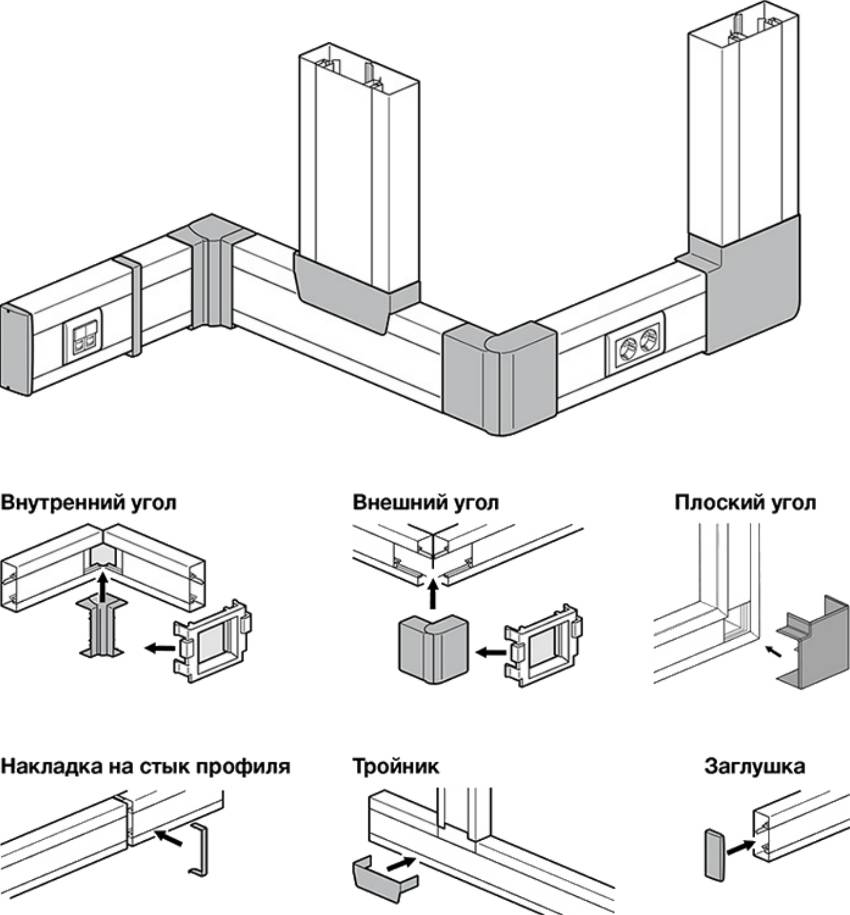

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Материалы для кабель-каналов

Короба для проводов часто делаются из металла или пластика. Пластик является более бюджетным вариантом. Конструкции из него не отличаются особой прочностью, поэтому их используют для потолков и стен. Такие направляющие должны быть негорючими и не выделяющими много дыма.

Прочные металлические конструкции подходят для помещений большим риском возгораний

Более качественными являются элементы из металла. Каналы из оцинкованной стали и алюминия могут выдерживать значительные нагрузки.

Конструкции кабельных каналов для электропроводки бывают такими:

Перфорированные магистрали из стали часто применяются на производствах

Плинтус из анодированного алюминия отличаются прочностью

Короб из огнеупорного пластика востребован для любых помещений

В помещениях с большим риском возникновения пожара рекомендуется устанавливать металлические каналы. Именно их используют на производствах и в цехах.

В ролике можно посмотреть, как крепятся и используются кабель-каналы:

Металлические короба для прокладки кабелей: характеристики материалов

Множеством преимуществ обладает металлический короб для проводки. Вот некоторые из них:

  • защита от механических и электромагнитных воздействий;
  • простота монтажных работ;
  • отличный уровень пожаробезопасности;
  • разнообразные цветовые решения;
  • крышка с защелкой.

Металлические короба востребованы в помещениях с особыми условиями

Элементы металлических коробов для электропроводки:

  • угол 90 градусов для разворота наверх;
  • наружный угол для поворота вниз;
  • плоский гол 90 градусов;
  • Т-образная деталь;
  • X – образная секция.

Кабель каналы в виде металлических труб используются для настенного монтажа

На промышленных предприятиях часто применяются короба из анодированного алюминия. Они используются для установки в открытые проводки.

У стального электротехнического короба можно отметить следующие преимущества:

  • повышенный уровень ударопрочности;
  • защита от электромагнитного влияния;
  • стойкость к воздействию солнечных лучей;
  • устойчивость к температурным перепадам.

Выбор пластикового короба для проводов: степень жесткости и другие характеристики

К распространенным вариантам относятся пластиковые короба для электропроводки. Такой вариант представляет собой конструкцию закрытого типа. Сечение и короба может быть любым: квадратным, прямоугольным или треугольным. Также могут варьироваться размеры и цветовая палитра.

Перед монтажом пластиковые конструкции часто требуется распилить

Стоит выделить следующие преимущества пластикового кабель-канала:

  • небольшой вес;
  • стойкость к коррозии;
  • простая система крепления;
  • крышка монтируется без каких-либо инструментов;
  • ПВХ-кабель канал имеет невысокую стоимость;
  • возможность отрезать элемент необходимой длины;
  • высокие декоративные свойства;
  • простота ухода;
  • отсутствует деформация при скачках температуры.

Назначение конструкций для открытой прокладки проводов

Кабель-каналы представлены на рынке электротехники пластиковыми и металлическими изделиями, их успешно применяют для открытого и закрытого монтажа кабельной и проводной продукции, они позволяют легко установить кабель в квартире. Успешно применяются внутри помещений и на открытом пространстве, могут называться «лотки для проводов», «короба», «электротехнические конструкции укладки проводов».

Функциональное назначение электротехнических конструкций — защитить провода от возможности механического действия на них, а все остальные функции, включая внешний вид, являются дополнительными, для чего и добавляются разные цвета и оттенки изделий.

Короба для прокладки проводов:

Короба для прокладки проводов

Специалисты классифицируют эти изделия по двум группам:

  1. Жесткие каналы для электропроводки. К ним относятся короба с крышкой или без нее, а также плинтусные, парапетные и напольные каналы для проводов.
  2. Гибкие электротехнические конструкции: гофрированные трубки, секционные изделия и другие.

В большинстве случаев в строительстве для монтажа проводов используется металлический кабель-канал, он может быть разного сечения: квадрат, прямоугольник, а также другого специфического сечения, круглый профиль. Корпус короба литой, но может быть и перфорированный, его применяют, когда нужна лучшая вентиляция проводов для их охлаждения.

Соединение крышки и корпуса происходит с помощью замка, который дает возможность легко открыть и закрыть канал, а это позволяет монтажникам кабельной продукции добавлять или демонтировать провода в коробе, упростить прокладку проводки. Замки бывают простые и сложные, для открытия которых необходим специальный инструмент и навык. Широко используется двойной замок, который обеспечивает отличную фиксацию и неоднократную возможность открыть и закрыть крышку конструкции.

Конструкция коробов с перегородкой

Кабельные каналы могут иметь внутреннюю перегородку, которая используется для отделения силовых проводов от слаботочной проводки (кабель связи, интернет-провода, цифровое телевидение). В продаже можно увидеть электротехнические конструкции, в которых можно при необходимости самостоятельно устанавливать перегородки для разделения силовой и слаботочной проводки, что позволяет просто закрепить кабель в канале.

Требования к материалу, из которого изготавливается короб для прокладки проводов:

  • высокая прочность (пластик, металл);
  • стойкостью к горению.

Этапы монтажа

Работу начинают с составления чертежей и разметки стены. После этого делают отверстия, устанавливают и закрепляют короба, помещают кабели в полость.

Схема электропроводки

На первом этапе определяют расположение элементов электропроводки в доме или квартире. Схему при наличии соответствующих знаний можно нарисовать самостоятельно. В остальных случаях придется обращаться к специалистам.

Чертеж прокладки кабель-канала

На следующем этапе составляют подробную схему, включающую все лотки, розетки, выключатели, щитки и распределительные коробки. Чертеж рекомендуется составлять с помощью компьютерной программы, выводящей трехмерное изображение.

Разметка трассы

Стены, пол и потолок размечают в местах расположения каналов и других элементов сети. Для поддержания вертикали и горизонтали пользуются уровнем и отвесом. Лазерный нивелир заменяет оба этих инструмента.

Подготовка кабель-канала

На этом этапе приобретают короба соответствующих размеров. Изделия нарезают по мере установки изделий. Нужно помнить, что каналы не комплектуются фурнитурой. Соединительные элементы придется покупать отдельно.

Для получения красивого стыка нужно сделать следующее:

  1. Подготовить 2 короба. Один укладывают целиком.
  2. Отрезать второй канал на нужную длину. Ту же операцию проделывают с крышкой.
  3. Установить отрезок крышки на цельный лоток. Защелкивают нетронутую защитную накладку.

Укладка по трассе

Крепить электротехнические изделия можно саморезами, жидкими гвоздями, дюбелями. Крепеж желательно вкручивать в шахматном порядке. Клей наносят на обратную сторону лотка зигзагообразными линиями.

Монтаж углов и стыков

Главным требованием на этом этапе становится отсутствие выраженных зазоров между элементами после закрытия крышек. Для этого нужно несколько раз отмерить и аккуратно нарезать их ножовкой, торцовкой или стуслом.

При самостоятельном монтаже нужно пользоваться фурнитурой, скрывающей недочеты. Остающиеся после установки соединителей зазоры закрывают герметиком.

Существует и другой способ: вместо отрезания заготовок под углом подгоняют стенки оснований под полную ширину. Короба размещают внахлест.

Закрепление кабелей

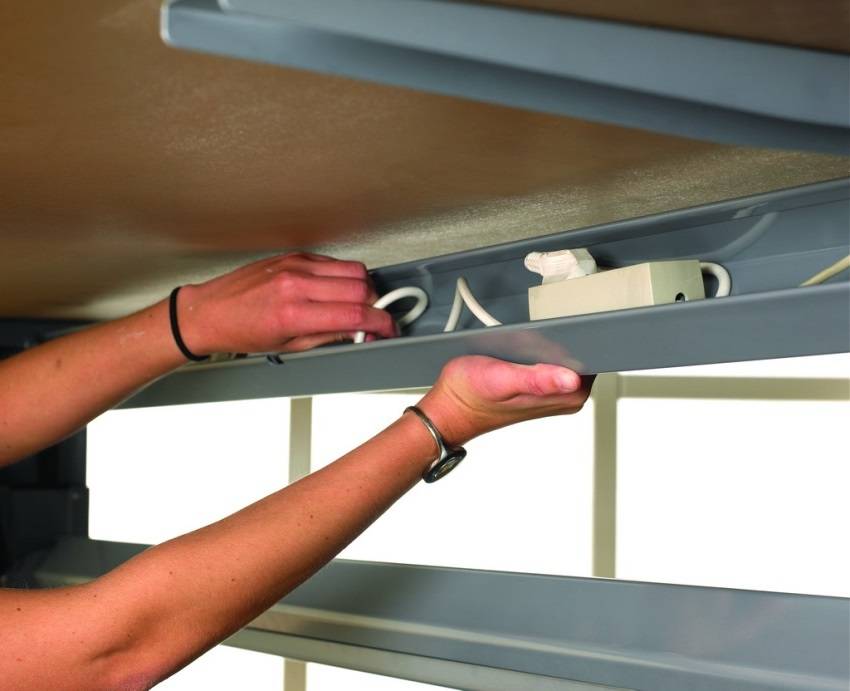

После монтажа всех коробов нужно уложить провода

Перед тем как закрыть торец кабель-канала и защелкнуть крышку, важно зафиксировать содержимое лотка

При выполнении работ учитывают следующие правила:

  1. Нельзя соединять в канале силовые провода. Наличие скруток повышает риск возгорания.
  2. Телевизионные, компьютерные и телефонные линии нужно укладывать в отдельные лотки. Смешивание таких кабелей с силовыми не допускается.
  3. Провода в коробах следует фиксировать хомутами и распорками.

Закрытие крышки

Уложив провода и подключив все элементы, электрик должен активировать подачу электричества, проверить работоспособность системы. Обнаруженные недочеты нужно устранить.

Для поиска неработающей ветки используют специальный инструмент. Если сеть функционирует нормально, защелкивают крышки кабель-каналов.

Монтаж кабель каналов

Жесткие кабель каналы крепятся к выровненным и отделанным стенам. Если стены покрыты гипсоволокнистыми листами, для крепления используются мелкие винты – саморезы (1,5 см) с плоской головкой.

Короб начинают крепить от места крепления розетки или светильника (торец кабель канала стыкуется с коробкой с минимальным зазором). Расстояние между точками крепления – 0,3-0,5 метра. Торцы коробов стыкуются с небольшим зазором (1,5-2 мм), чтобы при повышении температуры в комнате при расширении пластика не покоробило конструкцию.

Пластик достаточно мягкий и хорошо пилится мелкозубчатой пилой. Мини-каналы можно резать острым ножом.

К оштукатуренным стенам кабель каналы крепятся малыми дюбель-гвоздями (2,5-3,5 см). Отверстия под дюбель-гвозди бурятся перфоратором через 0,4-0,5 метра.

У стен могут быть дефекты поверхности (волны), поэтому при монтаже нужно крепить короб «без натяжения», с небольшой свободой.

Полезное видео о том, как выбрать и установить кабельный канал.

Кабель-каналы

По сути, это пластиковые профили, в сечении имеющие форму буквы «П», открытая сторона накрывается крышкой, которая прилегает к профилю при помощи двойного замка. Такого вида короба распространены наиболее широко. Кроме П-образной формы они бывают треугольными, полусферическими, а порой и другой причудливой формы, предназначенной для самых разнообразных поверхностей.

Цвет кабель-канала обычно белый, но есть и другие. Материал, из которого он изготовлен, — негорючий ПВХ или полиэтилен.

Скрытая проводка кабеля

Короба крепятся к поверхности при помощи дюбель-гвоздей, шурупов, саморезов и металлических скоб. Для этого на некоторых видах кабель-каналов есть специальные отверстия. Кроме того, к пластиковым, деревянным и шпаклеванным поверхностям короб можно просто приклеить. Для этого применяется специальный клей. Кабель-канал предназначен для прокладки любых видов проводников: информационных, силовых и осветительных.

Открытая проводка, уложенная в кабель- канал поверх деревянной облицовки

Как правило, электроканалы выпускаются в виде отрезков по 2 м в длину. Продукция иностранных фирм может иметь другие размеры. Например, французская компания Legrand выпускает короба длиной 2, 2,2, 2,5 и 3 м. Ширина и высота в зависимости от сечения и количества проводников могут быть от 10 до 60 мм. При помощи различных аксессуаров, поворотных углов, тройников и заглушек к кабель-каналу, монтируются электрические сети любого типа сложности. Кроме поворотных элементов существуют специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

Аксессуары к кабель-каналу

Помимо основных видов кабель-канала есть специализированные изделия. К ним относятся напольные и плинтусные короба. Отличаются они местом проведения канала — вдоль пола или потолка, поэтому имеют специфическую форму.

Кабель-канал с различными видами розеток, смонтированных на поверхности

Для прокладки одиночных кабелей, например антенного, есть специальные плинтусы, которые на вид ничем не отличаются от обычных. Середина у такого изделия пустотелая, закрытая крышкой. Данный плинтус прекрасно подходит, чтобы спрятать 1–2 провода, не устанавливая дополнительных коробов.

Образец монтажа электрической системы при помощи кабель-канала и аксессуаров к нему

Плюсы пластиковых коробов:

  • не надо выполнять трудоемкие работы по штроблению и штукатурке перекрытий;
  • легкий доступ к кабелю;
  • дополнительная защита для электропроводников;
  • легкость монтажа;
  • возможность создавать современные дизайнерские решения.

Минусы кабель-каналов:

  • не всегда вписываются в дизайн помещения;
  • требуют дополнительного пространства;
  • легко ломаются при неаккуратном использовании;
  • требуют массу дополнительных аксессуаров.

Напольный плинтус

Несколько способов устройства открытого типа электропроводки

Прокладка электропроводки открытого типа предполагает прокладку электрических проводов непосредственно по поверхностям ограждающих конструкций

Первоначально необходимо обратить особое внимание, что не имеется ввиду навеска электрокабелей по поверхностям ограждающих конструкций. На сегодняшний день существуют определенные методы, позволяющие максимально «скрыть» факт прокладки электрических кабелей и осуществить их установку в открытых местах, чтобы открытая проводка максимально соответствовала общей концепции помещения или здания

Для этих целей существуют определенные методы устройства открытого типа проводки:

  • Устройство электрических кабелей в кабельных каналах. Имеется ввиду так называемая «обертка» для электрических кабелей, применяемая для их фиксации на поверхностях ограждающих конструкций. Кабель-каналы предполагается использовать самой разнообразной конфигурации (от простейшего до фигурного, и с применением самой разнообразной расцветки).
  • Устройство электрических кабелей через плинтус со специальными кабельными отделениями. Так, обычный плинтус содержит внутри себя специальное кабельное отделение, которое закрывается снимаемой крышкой и вмещает электрокабели.
  • Прокладка электрокабелей в гофрах. Используется в сложных местах и подсобных помещениях.
  • «Ретро» или же «под старину». Электрокабели в данном случае укладываются по поверхностям стен на изоляторах, что соответствует стилю 60-х гг ХХ века.

Зачастую открытая электропроводка реализуется в тех местах, в которых по определённым причинам нет возможности осуществления ремонтных работ, разрушающих поверхности конструкций стен. Этот тип прокладки электропроводки гораздо проще в сравнении со штробление конструкции стены по всему объему помещения, и может быть осуществлен самостоятельно, т.е. без осуществления капремонта помещения. Также возможно дополнить имеющуюся уже в помещении электропроводку в помещении розеткой, переключателем (линией) посредством монтажа открытого типа электропроводки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
