Как крепить кабель канал к стене?
Электропроводка обычно спрятана в стенах, но вот заново штробить их, чтобы скрыть провода, к примеру, от антенны телевидения, роутера, кондиционера и т.д. мало кому хочется. В таком случае на помощь приходит простая конструкция – кабель канал, позволяющий надежно спрятать провода, а при необходимости достать их.
Что из себя представляет кабель канал?

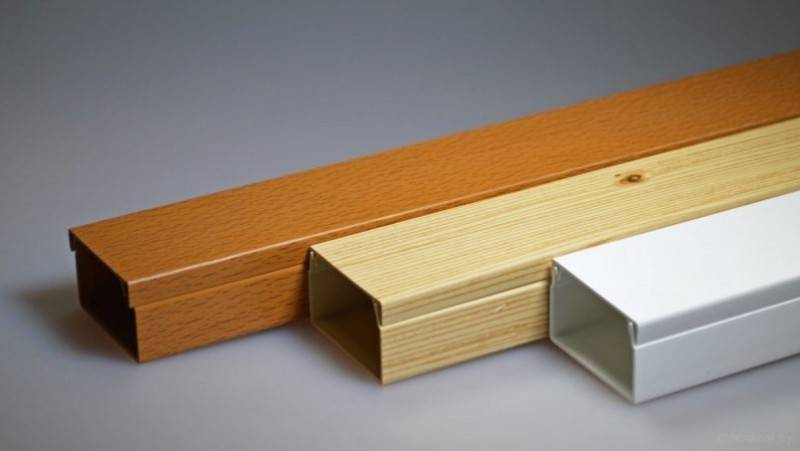

Обычный вид кабель канала – белый короб прямоугольного или квадратного сечения, но найти изделие другого цвета или более округлой формы также не составит труда. Кабель каналы могут выполняться из:
- алюминия;
- стали;
- пластика.
За счет низкой цены, простоты монтажа и эксплуатации наиболее распространен последний вариант. Крепить его можно на стену из любого материала.
Часто отделение для одного кабеля имеется в напольных плинтусах. Но т.к. больше одного провода в канале помещать не рекомендуется, для нескольких проводов придется покупать многоканальный.
Монтаж
К стене из любого материала кабель канал можно попросту приклеить. Но если в коробе много проводов, то клей может и не выдержать нагрузку. Кроме того, демонтировать такой канал будет затруднительно. Он открепится только вместе с обоями и кусками штукатурки. При прокладке кабель канала большой длины, клей может позволить делать отверстия под дюбели и саморезы несколько реже, упростив и ускорив монтаж, но полностью отказываться от более надежного способа крепления на шурупы не стоит.
Если крепить на саморезы или дюбель — гвозди на той части кабель канала, что будет примыкать к бетонной стене, необходимо проделать отверстия. Если этого не сделать, а сразу вкручивать шурупы в пластик, он может треснуть. При узком канале отверстия можно располагать на одной линии, а при широком – зигзагообразно.
К кирпичным, блочным и бетонным стенам кабель канал крепится при помощи дюбелей. Короб с предварительно проделанными в нем отверстиями прикладывается к стене, и через отверстия производится ее разметка. Далее кабель канал откладывают в сторону, высверливают дрелью или перфоратором дырки, прикладывают основу короба к месту крепления, вставляют дюбеля (обычно 6-8 мм в диаметре)и фиксируют шурупами.
Как крепить кабель канал к гипсокартону? Для монтажа к стенам из дерева, либо обшитым гипсокартоном нет необходимости предварительно сверлить отверстия в стене. Кабель канал прикладывают к стене и вручную вкручивают саморезы по дереву. Если кабелей в коробе планируется много, то для надежности конструкции лучше использовать дюбели типов «бабочка» или «ввертыши».
Для простоты работ и аккуратного внешнего вида конструкции при обходе углов и поворотов лучше воспользоваться специальными элементами – внутренними и внешними уголками, соединителями, заглушками, а не подрезать короб на необходимый угол. Незначительные огрехи при монтаже можно замаскировать подходящим по цвету герметиком.
Важное правило, которое следует соблюдать при монтаже: короб должен плотно прилегать к стене по всей длине. На ровных бетонных стенах для этого достаточно крепить его шурупами с шагом в 40-50 см, но при неровной поверхности их нужно располагать чаще
Плюсовые качества и недостатки
Дополнительным плюсом устройства проводов в коробах считается быстрая замена кабелей на новые в случае их выхода из строя.
При возникшей необходимости модернизировать кабельные сети, то есть заменить провода, уложенные в короба, провести замену самих герметизирующих изделий на аналогичные виды других параметров, с серьёзными проблемами сталкиваться не приходится. Достаточно открыть крышку, проложить несколько дополнительных нитей или провести полную замену проводов, либо самих кабель каналов на большие по сечению или из более качественного материала.
Проложить в одном коробе можно сразу несколько типов кабелей. Они могут быть силовыми, представлять линии телефонной связи, кабельного телевидения, сеть интернета. Некоторые виды коробов выпускаются с размещением внутренних перегородок. Это можно считать ещё одним плюсом.
Недостаток коробов заключается в их наружном монтаже. Для многих это выглядит несколько не эстетично. Особенно когда приходиться убирать большое количество проводов.
В некоторых случаях такая ситуация решается путём приобретения отделочных материалов, выполняющих одновременно роль электро коробов (пластиковые плинтуса со съёмными планками). В других случаях короба расположенные на потолках маскируются подвесными панелями.
Соответствие размеров, диаметра и веса кабеля
| Силовой кабель | Изолированный силовой кабель | Слаботочный кабель | ||||||
| Тип | Диаметр, мм | Вес, кг/пм | Тип | Диаметр, мм | Вес, кг/пм | Тип | Диаметр, мм | Вес, кг/пм |
| 1х4 | 6,5 | 0,080 | 1х10 | 10,5 | 0,18 | кат. 5 | 8,0 | 0,060 |
| 1х6 | 7,0 | 0,105 | 1х16 | 11,5 | 0,24 | кат. 6 | 8,0 | 0,060 |
| 1х10 | 8,0 | 0,155 | 1х25 | 12,5 | 0,35 | Коаксиал | 6,8 | 0,060 |
| 1х16 | 9,5 | 0,230 | 1х35 | 13,5 | 0,46 | 2х2х0,6 | 5,0 | 0,030 |
| 1х25 | 12,5 | 0,330 | 1х50 | 15,5 | 0,60 | 4х2х0,6 | 5,5 | 0,035 |
| 3х1,5 | 8,5 | 0,135 | 1х70 | 16,5 | 0,80 | 6х2х0,6 | 6,5 | 0,050 |
| 3х2,5 | 9,5 | 0,190 | 1х95 | 18,5 | 1,10 | 10х2х0,6 | 7,5 | 0,065 |
| 3х4 | 11,0 | 0,265 | 1х120 | 20,5 | 1,35 | 20х2х0,6 | 9,0 | 0,110 |
| 4х1,5 | 9,0 | 0,160 | 1х150 | 22,5 | 1,65 | 40х2х0,6 | 11,0 | 0,200 |
| 4х,2,5 | 10,5 | 0,230 | 1х185 | 25,0 | 2,00 | 60х2х0,6 | 13,0 | 0,275 |
| 4х4 | 12,5 | 0,330 | 1х240 | 28,0 | 2,60 | 100х2х0,6 | 17,0 | 0,445 |
| 4х6 | 13,5 | 0,460 | 1х300 | 30,0 | 3,20 | 200х2х0,6 | 23,0 | 0,870 |
| 4х10 | 16,5 | 0,690 | 3х1,5 | 11,5 | 0,19 | 2х2х0,8 | 6,0 | 0,040 |
| 4х16 | 19,0 | 1,090 | 3х2,5 | 12,5 | 0,24 | 4х2х0,8 | 7,0 | 0,055 |
| 4х25 | 23,5 | 1,640 | 3х10 | 17,5 | 0,58 | 6х2х0,8 | 8,5 | 0,080 |
| 4х35 | 26,0 | 2,090 | 3х16 | 19,5 | 0,81 | 10х2х0,8 | 9,5 | 0,150 |
| 5х1,5 | 9,5 | 0,190 | 3х50 | 26,0 | 1,80 | 20х2х0,8 | 13,0 | 0,250 |
| 5х2,5 | 11,0 | 0,270 | 3х70 | 30,0 | 2,40 | 40х2х0,8 | 16,5 | 0,380 |
| 5х4 | 13,5 | 0,410 | 3х120 | 36,0 | 4,00 | 60х2х0,8 | 20,0 | 0,540 |
| 5х6 | 14,5 | 0,540 | 4х1,5 | 12,5 | 0,22 | 100х2х0,8 | 25,5 | 0,875 |
| 5х10 | 18,0 | 0,850 | 4х,2,5 | 13,5 | 0,29 | 200х2х0,8 | 32,0 | 1,790 |
| 5х16 | 21,5 | 1,350 | 4х6 | 16,5 | 0,40 | |||
| 5х25 | 26,0 | 1,990 | 4х10 | 18,5 | 0,66 | |||
| 7х1,5 | 10,5 | 0,235 | 4х16 | 21,5 | 1,05 | |||
| 7х2,5 | 13,0 | 0,350 | 4х25 | 25,5 | 1,60 | |||
| 4х35 | 28,0 | 1,75 | ||||||
| 4х50 | 30,0 | 2,30 | ||||||
| 4х70 | 34,0 | 3,10 | ||||||
| 4х95 | 39,0 | 4,20 | ||||||
| 4х120 | 42,0 | 5,20 | ||||||
| 4х150 | 47,0 | 6,40 | ||||||
| 4х185 | 52,0 | 8,05 | ||||||
| 4х240 | 58,0 | 11,00 | ||||||
| 5х1,5 | 13,5 | 0,27 | ||||||
| 5х2,5 | 14,5 | 0,35 | ||||||
| 5х6 | 18,5 | 0,61 | ||||||
| 5х10 | 20,5 | 0,88 | ||||||
| 5х16 | 22,5 | 1,25 | ||||||
| 5х25 | 27,5 | 1,95 | ||||||
| 5х35 | 34,0 | 2,40 | ||||||
| 5х50 | 40,0 | 3,50 |
Сопроводительная документация
Предприятие-изготовитель должен сопровождать продукцию монтажной и эксплуатационной документацией (руководством), в которой отображается следующая информация:
— указание по монтажу металлических коробов и лотков с перечислением мер по предотвращению недопустимых деформаций, которые могут привести к повреждению кабельных коммуникаций;
— сведения о линейной температурной деформации элементов кабеленесущей системы и способах ее компенсации;
— классификационные характеристики;
— диапазон значений относительной влажности воздуха (если она оказывает влияние на технико-эксплуатационные характеристики кабельных коробов и лотков);
— указания по заземлению кабельных лотков и коробов;
— условия транспортирования и хранения при температурах, отличающихся от номинальных (эксплуатационных), указанных в руководстве;
— габаритные, присоединительные и установочные размеры каждого из элементов, входящих в кабеленесущую систему;
— значение момента затяжки резьбовых соединений, которые собираются на монтаже;
— указания по рабочим и предельным нагрузкам (на кабельные лотки, опорные элементы и пр.);
— схемы, параметры и методику испытаний.
Правила монтажа
Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить
Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.
Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

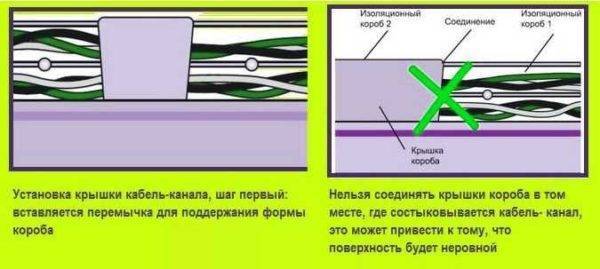

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.
Порядок укладки проводов
В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
Определение, строение, назначение
Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»
Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.
Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод
При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок
Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.
Некоторые виды кабель каналов могут быть разделены внутри перегородками
Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т.п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).
Материал — металл или пластик
Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай
Выбор лотка с учетом условий окружающей среды
Для того, чтобы минимизировать воздействие на кабель разрушающих факторов с окружающей среды, требуется выбирать изделие с советующими характеристиками. Все лотки делятся на две большие группы: перфорированные и неперфорированные.
Первый вариант используется при прокладке в подвальных помещениях и цехах в случаях, когда приходится иметь дело с проводами, имеющими большую теплоотдачу. В таком случае перфорированные стенки пропускают тепло наружу, и в конструкции не возникает перегрева и потенциальных условий для возникновения пожара.
Неперфорированные лотки нужны для применения на улице, открытых участках производства, где на кабель может попасть снег, дождь, ветер. Также они помогают работать в условиях повышенной влажности окружающей среды.
Помните, что от грамотного выбора металлического лотка зависит качество и срок эксплуатации кабельных линий.
Габаритные размеры лотка
Габаритные размеры лотка определяются площадью полезного сечения кабеля, прокладываемого в лотке. Высота кабельного лотка должна быть не меньше максимального диаметра самого большого кабеля или пучка проводов в прокладке. Ширина кабельного лотка должна позволять прокладывать кабель в несколько рядов, также возможна установка в лоток перегородки для разделения силовых и слаботочных сетей. Заполняемость лотков определяется исходя из требований ГОСТ Р 50571.5.52 2011.
При расчете объема кабеля в лотке недостаточно учитывать только его диаметр, потому что при прокладке кабель никогда не укладывается вплотную и параллельно. Рекомендуется использовать полезное сечение кабеля, которое учитывает промежутки между кабелями в лотке.
Расчет полезного сечения одного кабеля осуществляется по формуле :
где:
- Sп- полезное сечение кабеля, мм2;
- D — наружный диаметр кабеля, мм, (предоставляет производитель кабеля).
Площадь полезного сечения, занимаемая несколькими кабелями разного диаметра в лотке, рассчитывается по формуле :
где n — количество кабелей одного диаметра.
Полученное значение S’ рекомендуется увеличить на 30%. Этот запас может понадобиться при прокладке дополнительного кабеля:
S=1.3•S’
Далее значение S сравниваем с Sтиз (полезное сечение лотка, в котором размещается кабель) из каталога ДКС и выбираем ближайшее большее значение лотка с учетом требований ПУЭ (п. 2.1.61 изд. 7).
Кабельные железобетонные лотки, применяемые для прокладки кабеля в земле
Кабельный железобетонный лоток широко применяется в строительстве с целью осуществления прокладки инженерных коммуникаций. За счет их использования достигается обеспечение максимально надежной защиты коммуникаций от любых повреждающих воздействий как природного, так и техногенного характера. Допустимо использование лотков для прокладки кабелей с напряжением до 35 киловольт.
Кабельный железобетонный лоток (рис.1), область применений которого достаточно широка, — это полое железобетонное изделие в виде канала. Основными достоинствами является то, что они позволяют наиболее эффективно использовать площадь объекта, а также помогают снизить общие затраты на строительство.
Если говорить об экономии, то она видна невооруженным взглядом, ведь использовать кабельный лоток бетонный выходит в 2–3 раза дешевле, чем осуществлять прокладку кабеля, используя иные конструкции для реализации внутреннего пространства.
ПроизводствоЖБ-лотков Железобетонные кабельные лотки размеры имеют различные и производятся из тяжелого бетона, а в качестве каркаса применяется стальная арматура. Выпуск данного изделия осуществляется по ГОСТ № 23009-78, используя в качестве основы портландцемент, марка которого не должна быть ниже М400, а также арматуру, которая была произведена из стали классов А3 или А1. В качестве наполнителя могут быть использованы следующие материалы:
- отборный песок,
- гранит,
- гравий.
Данный продукт должен быть произведен согласно всем технологическим требованиям, в противном случае он попросту не будет обладать необходимыми характеристиками. Одной из наиболее основных характеристик можно с легкостью назвать повышенную прочность, которой можно добиться только в том случае, если будет использован качественный бетон. Помимо этого, свойствами бетона будет определяться морозоустойчивость, а также стойкость к растрескиванию. Стоит заметить, что в случае нарушения технологии производства лотки могут потерять свою способность к непропусканию влаги, что недопустимо. В том случае, если все процедуры по производству были выполнены качественно, ваши кабели будут надежно защищены от вредного воздействия.
ЖБ-лотки кабельные могут использоваться в любых типах грунта, за исключением тех, которые агрессивны к такому материалу, как бетон. Во избежание засорения допустимо применение специальных плит перекрытия (рис. 2), которые должны быть изготовлены из того же материала, что и ЖБ-лотки кабельные
Кабельный лоток железобетонныйпреимущества В чем преимущество использования такого продукта, как кабельный железобетонный лоток? Стоит отметить следующее:
- Великолепная вентиляция проложенной кабельной трассы.
- Возможность использовать небронированные кабели, а также сэкономить средства на их прокладке.
- Сравнительно простой доступ к коммуникациям, который достигается снятием защитной крышки.
- Повышение срока службы коммуникаций.
- Широкий ассортимент продукции, который позволяет решать вопросы по прокладке кабельных линий любых типов.
Монтажлотков Монтаж данных изделий должен быть произведен согласно СНиП 16-80, касающегося сборных железобетонных и бетонных конструкций. Также следует помнить о СНиП 4-80, где описана техника безопасности в строительстве.
Непосредственно к установке стоит приступить только после того, как была проведена проверка уклонов траншей и отметок. Швы, которые будут образованы после укладки лотков, следует залить цементом (М-50), а битумом заполняются деформационные стыки. Грунт следует засыпать равномерным слоем, а также делать его уплотнение по СНиП 8-76.
Рекомендации при способе крепления лотка на потолочные стойки
Способ подобен креплению полок и кронштейнов к стене с тем лишь исключением, что кронштейны крепятся не к стене, а к специальным потолочным стойкам или к сборным конструкциям из потолочных опор и монтажного профиля.
- Крепление лотков с помощью кронштейнов к потолку осуществляется с помощью сборной единицы — кронштейна потолочного.
- Потолочный кронштейн в сборе крепится к потолку с помощью анкеров-болтов или анкера забивного. Анкер забивной при помощи специального инструмента для забивки анкера, а затем в него заворачиваются болты. Анкерный монтаж позволяет легко перебрать или демонтировать монтажные конструкции.
- Кронштейн потолочный должен устанавливаться через 1-1,5 метра (т.е. также как и при любом другом способе монтажа: в местах стыковок и посередине кабельного лотка).
Подобным образом осуществляется монтаж лотков с помощью свободностоящих (без опоры к стене) напольных стоек.
Рекомендации по использованию перфорированной стальной ленты
- Крепление на перфоленте является наиболее дешевым решением, но из-за недостаточной жесткости имеет ограниченное применение: малая нагрузка, малая высота подвеса, малая ширина кабельных лотков, сложности с расширением монтажных конструкции.
- Перфолента крепится к потолку с помощью болтов вворачиваемых в анкеры.
- Каналы крепятся к перфоленте с помощью винтов, гаек и шайб.
- Расстояние выбирается так же как и при креплении кронштейнами — в местах стыков лотков и посередине лотка (1-1,5 м).
В качестве более удобной, практичной и надежной альтернативы данному методу предлагается крепить лотки к потолку с помощью С-образных подвесов.
Об использовании шпилек и монтажного профиля
Для крепления лотка к потолку, использующегося для прокладки большого количества кабелей на объектах, в основном используют две шпильки и профили, которые монтируется между шпильками. Для кабеленесущих систем с малой нагрузкой можно использовать используется одну шпилька с креплением профилей посередине. Это позволяет упростить и ускорить монтаж, при сокращении себестоимости монтажных конструкций, однако задает жесткие ограничения по несущей способности.
При помощи монтажа нескольких профилей можно создать несколько параллельных кабельных каналов.
Преимущества лотков для укладки кабеля
При выборе лотков для проводов, надо помнить плюсы металлических изделий — прочность и способность выдерживать серьёзные нагрузки. Конструкциям присущи и другие преимущества:
- Простота монтажа. Не требуют дорогостоящих инструментов. Собираются с помощью стыковочных элементов или специальных соединений.
- Широкий размерный ряд. Позволяют выбрать элементы, подходящие под требования клиента. Длина — 2 – 3 метра.
- Надёжность. У подвесных лотков для кабеля загнутая верхняя кромка и закруглённая форма поворота, поэтому шансы повредить изоляционный слой провода сводятся к минимуму.
- Наличие отверстий. Они позволяют выводить кабеля по всей длине трассы.
- Устойчивость к внешним факторам. Металлический «канал» не деформируется в результате резких перепадов температуры.
- Металлический лоток для прокладки кабеля обеспечивает дополнительную защиту от ударов, вибраций и атмосферных явлений.
- Цена кабельного металлического короба с крышкой зависит от его вида и типа, но в целом остаётся доступной.
Если стоит выбор, где купить лотки для кабеля, выбирайте надёжного занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
@ Все права защищены.
Основные разновидности металлических кабельных лотков
В настоящее время наиболее распространены следующие типы кабельных лотков:
- Закрытые (или кабельные короба). Отлично защищают магистраль от пыли, но исключают вентиляцию кабелей, а, следовательно, препятствуют их естественному охлаждению.
- Перфорированные. При равной жесткости и прочности с лотками закрытого типа обеспечивают частичную вентиляцию кабельной трассы, что положительно сказывается на естественном охлаждении кабелей и проводов, но при этом кабельные перфорированные лотки хуже защищают магистраль от пыли.
- Проволочные. Изготовленные из стальной оцинкованной проволоки, эти кабельные лотки наиболее легкие. Обеспечивают отличную вентиляцию кабелей и проводов, оставляют свободный доступ для ревизии и профилактических работ, требуют минимум аксессуаров и инструмента для монтажа.
- Лестничные. По внешнему виду напоминают обычную лестницу. Состоят из продольных направляющих и поперечных перекладин. Лестничные лотки применяются для прокладки наиболее массивных магистралей. Часто используются для вертикальной укладки кабелей, поэтому получили второе название – «кабельросты». Не препятствуют естественной вентиляции, оставляют к трассе свободный доступ.
Каждый из вышеперечисленных типов кабельных лотков обладает собственными преимуществами и недостатками. Выбор того или иного типа осуществляется исходя из конкретных условий эксплуатации и особых требований к электромагистрали.
НОРМЫ, ТРЕБОВАНИЯ И ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЕЙ РАЗЛИЧНОГО ТИПА
Основными ориентирами служат нормы ПУЭ (в частности — г. 2.1 и 2.3), СНиП 3.05.06-85 и ГОСТ Р 52868. Эти и другие строительные и электромонтажные правила учитываются при составлении проекта прокладки лотков, выборе их материалов, конструктивных особенностей и размеров.
Наличие проекта и его жесткое соблюдение в ходе монтажа – обязательное требование, любые отклонения согласовываются отдельно.
Правила устройства электроустановок допускают совместное размещение в лотках проводов разного назначения с общим напряжением до 440 В. Основным ориентиром при проверке допуска или запрета совместной прокладки цепей разного назначения служат п.2.1.15 и 2.1.16 ПУЭ.
Согласно нормам исключение в любом случае делается для:
- взаимо резервируемых линий с разными источниками питания;
- цепей аварийного и рабочего освещения с числом проводов более 8 и осветительных цепей с разным напряжением (до 42 В и выше 42 В) без отдельной изоляции;
- цепей автоматики и пожарной сигнализации, приборов учета и измерений, вторичных коммуникаций и линий релейной защиты; стационарных электросетей напряжением до 42 В, прокладываемых отдельно согласно требованиям ТБ.
Одностороння прокладка слаботочных и силовых линий допускается при условии их разделения невозгораемыми асбестовыми перегородками. Силовые линии при этом по нормам размещаются сверху.
Резервируемые слаботочные кабели прокладываются в разных лотках или также разделяются перегородками. Хаотичное и произвольное расположение кабеля с разным напряжением и назначением запрещено.
К общим требованиям относят прокладку в один ряд, без колец, с заполнением свободного пространства не более чем на 50-60%. Небронированные кабели с напряжением до 1 кВ могут укладываться одним слоем без зазоров, многослойно или пучками с диаметром не более 100 мм и зазорами от 20 м и выше.
Число проводов в одном пучке ограничено 12, требования к расстояниям между одиночными проводами большего сечения во многом совпадают с правилами прокладки проводов по конструкциям.
Так, зазор между одиночными силовыми жилами поддерживается в пределах 5 мм, пучками – 20. Произвольное расположение допускается при общем сечении всех проводов в пределах 40% от сечения открытого лотка.
Скрепление проводов и кабелей в пучках между собой обязательно, в горизонтальных конструкциях в дополнительной поддержке нет необходимости (шаг увязки в пучки – 4,5 м), в вертикальных – фиксаторы размещаются через каждые 2 м как минимум (шаг увязки –1 м).
Монтаж
Все о монтаже кабеля
Монтаж лотков состоит из следующих этапов:
- Разметка рабочей поверхности согласно проектной документации, в результате которой на стену или потолок наносится осевая линия;
- Сверление отверстий под крепежи для опорных элементов;
- Крепление опорных элементов: кронштейнов, полок, подвесов, консолей;
- Крепление на опорные элементы лотков и полок (для крепления лотков на стене);
- Соединение расположенных относительно друг друга под углом участков с помощью поворотов, тройников, крестовин.
Разница в монтаже лотков на стену и потолок заключается в виде используемых опорных элементов. При монтаже лотка горизонтально берут кабельные полки с длинными стойками, в то время как при установке коробов у потолка используют их аналоги с более короткими стойками, имеющими в основании площадку с двумя отверстиями для крепления фурнитуры к вкрученным в потолок шпилькам. Также для крепления сетчатых лотков у потолка применяют специальные подвесы, состоящие из длинной шпильки, двух квадратных зажимных площадок, двух гаек.
На завершающем этапе монтажа в кабельные лотки помещают коммуникации и производят полный перечень работ по их подключению и проверке, согласно действующим правилам эксплуатации электроустановок. Прокладка коммуникаций находящихся под напряжением запрещена.
Расчёт заполняемости лотков
При выборе габаритных размеров лотка необходимо знать объем проводов и кабелей, которые будут в нем проложены. Согласно «Правил устройства электроустановок» (п2.1.61 изд. 7-е) «В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%.»
Существует несколько способов прокладки проводов и кабелей в лотках: рядами, пучками, пакетами.
Учитывая, что при прокладке провода или кабеля в лотке невозможно расположить вплотную, расчет площади определяется по формуле:
S = D2
- S — площадь провода или кабеля
- D — наружний диаметр кабеля
Для расчета общей площади нужно сложить сумму площадей всех проложенных проводов и кабелей:
S общ. = S1 + S2 + S3+…
