Как прикрепить светодиодную ленту

Наклейка ленты 220 В

Модели, рассчитанные на напряжение 220 В, выпускаются без клеевой подложки и помещаются в герметичную оболочку. Они во время работы нагреваются, поэтому применять в помещениях их не рекомендуют. Используют для организации наружной подсветки зданий на хорошо проветриваемых участках.

Прикрепить такую модель можно одним из трех способов:

• монтаж на алюминиевый профиль с помощью хомутов;
• фиксирование с помощью крепежных площадок, клипс, гвоздиков;
• приклеивание на двухсторонний скотч.

Для крепления на скотч, его нарезают на полоски длиной 3-5 см. Одной стороной клеят на полотно через 5-7 см. Затем конструкцию, отделяя свободную поверхность скотча от защитной пленки, фиксируют в требуемом месте.

Контролер (диммер)

Контролер (диммер)

Контроллер (диммер) — это вспомогательное устройство в виде коробочки, которое встраивается в цепь осветительной ленты. Его главная функция — управление яркостью, цветом, затуханием диодов и другими параметрами освещения. В монохромных системах диммер можно не ставить, однако в случае RGB-устройств без него не обойтись. По способу управления димеры бывают трех типов:

• Управляемые программно. Такие диммеры управляют работой осветительного прибора согласно заданной программе, изменить которую либо нельзя, либо можно, но в определенных пределах (например, при помощи кнопки можно выбрать одну программу из перечня). Главное преимущество таких диммеров — низкая цена.
• Кнопочно-цифровые. Такие диммеры имеют небольшой циферблат и кнопки, с помощью которого можно управлять системой в определенных пределах. Например, Вы можете увеличить яркость либо задать цвет освещения. Стоят такие устройства дороже, однако и функционал у них получше.
• Беспроводные. Такие диммеры состоят из двух элементов — управляющий блок-коробочка и пульт управления. Коробочка встраивается в цепь, а пульт позволяет управлять устройством дистанционно. С помощью пульта можно выставить яркость, цвет, переливы, плавность затухания и другие параметры освещения.

Выбор материала

Для монтажа
такой подсветки вам понадобятся следующие материалы и оборудование:

сама светодиодная лента

Обязательно выбирайте модели с высоким индексом цветопередачи более 90%. Так как в дальнейшем вы будете помещать ее в защитный профиль с матовым стеклом, ленту можете брать не герметичную.

Это
существенно сэкономит вам деньги, да и качественные герметичные варианты очень
трудно подобрать.

Все они
через год или два тускнеют и покрываются желтым налетом, существенно меняя свой
первоначальный свет.

блок питания

Он необходим
для преобразования напряжения 220В в 12 или 24В, от которого и будет
подключаться светодиодная подсветка.

Какой тип конкретно подобрать, читайте ниже.

алюминиевый профиль

Без него лента быстро выходит из строя, вследствие перегрева. Также к нему очень удобно крепить рассеиватель для равномерной засветки всей столешницы и защиты от брызг.

инфракрасный датчик движения руки для бесконтактного включения и отключения подсветки

Никаких
кнопочных переключателей здесь делать не желательно. Просто забудьте про них
раз и навсегда.

ножовка по металлу + рулетка

саморезы + двухсторонний скотч

двухжильный медный провод сечением 0,75мм2

Провода
лучше использовать разноцветные. Например, красный и черный, чтобы случайно не
перепутать полярность плюс и минус.

Она здесь играет существенную роль.

Клей для светодиодной ленты

Заключается он в применении обыкновенного суперклея. Благодаря ему, ваша лента будет закреплена надежно и не отпадет, даже когда выйдет срок службы светодиодов и они потеряют свою яркость.

Лучше всего использовать клей в виде геля.

Казалось бы, как такого маленького пузырька может хватить на несколько метров? Секрет в технологии монтажа.

Для надежного контакта, вовсе не нужно наносить клей по всей поверхности, достаточно равномерно проставить капли через каждые 5-10см и все. Остальную работу сделает заводской скотч.

Клей при этом наносится на саму поверхность.

Только не вздумайте использовать термоклей, обильно смазывая термопистолетом все подряд.

Почему этого делать нельзя, читайте ниже, где будут рассматриваться ошибки монтажа.

Это два самых простых, надежных и недорогих способа монтажа и закрепления led ленты из всех имеющихся. Однако он подходит в первую очередь для моделей небольшой мощности, таких как SMD 3528 или SMD 5050 до 14Вт/м.

Их можно закреплять непосредственно на стенку с обоями, потолок или деревянную основу шкафчиков.

С рассеиванием тепла мощность от 6 до 10Вт, спокойно справляется окружающий воздух. А вот от 14Вт, уже идет более существенный нагрев и здесь потребуется алюминиевый профиль, выполняющий роль радиатора охлаждения.

Варианты использования ленты

Ленточные осветительные устройства могут использоваться для различных целей — от создания скрытой подсветки до полноценного освещения улиц. Ниже мы более детально рассмотрим каждый из вариантов применения.

Для общего освещения

Варианты использования ленты

Светодиодная лента идеально подходит для создания общего освещения помещений вместо обычных ламп накаливания. Оптимальным вариант будет применение устройств класса 5050/5055/5060 с большим количеством диодов (50-100 штук), что позволит равномерно осветить помещение. В публичных заведениях следует применять более мощные устройства класса 2835, поскольку свет от маломощных диодов 5050 будет сильно рассеиваться.

Обратите внимание! При выборе устройства обращайте внимание не только на уровень светового потока, но и качество защиты от пыли, количество диодов и другие технические параметры

Для декоративной комплексной подсветки

Для декоративной комплексной подсветки

Для декоративной комплексной подсветки подойдут длинные ленты с низким уровнем светового потока (3528, 5050, 5055, 5060). С их помощью можно сделать как открытую, так и закрытую подсветку. Декорировать можно любой объект — зеркало, мебель, домашнюю технику и так далее. Декорировать можно также публичные заведения — например, бар, кафе или ночной клуб, однако в таком случае нужно использовать приборы со средним уровнем светового потока (оптимальный вариант — 2835).

Для подсветки рабочей зоны

Для рабочей зоны

В качестве рабочей зоны могут использоваться различные пространства — например, кухня, зеркало, ванная и так далее. Для подсветки рабочей зоны подойдут устройства класса 5050/5055/5060 с плотным расположением светодиодных ламп. У устройств такого типа обязательно должен быть встроенный диммер, с помощью которого можно будет регулировать яркость установки

Также обратите внимание на уровень защиты от пыли и воды — он должен быть средним или высоким

Для уличного освещения

Для уличного освещения

Для создания полноценного уличного освещения подойдут мощные системы классов 2835 или 5630/5730. Они смогут создать яркий стабильный свет, который будет заметен издалека

При выборе устройства также обратите внимание на качество защиты — она должна быть на уровне IP 65/68, а в случае использования слабозащищенных устройств подсветка быстро испортится и придет в негодность

Материалы для наклеивания

Светодиодная полоса имеет стандартную самоклеящуюся основу. Но для длительной фиксации на шероховатых поверхностях, например, деревянных, она непригодна. Перечень материалов, которыми можно приклеить светодиодную ленту, следующий: алюминиевый профиль, скотч для led-ленты, алюминиевый скотч, быстросхватывающийся клей. Они улучшаю свойства и повышают эффективность крепления.

Скотч для светодиодной ленты

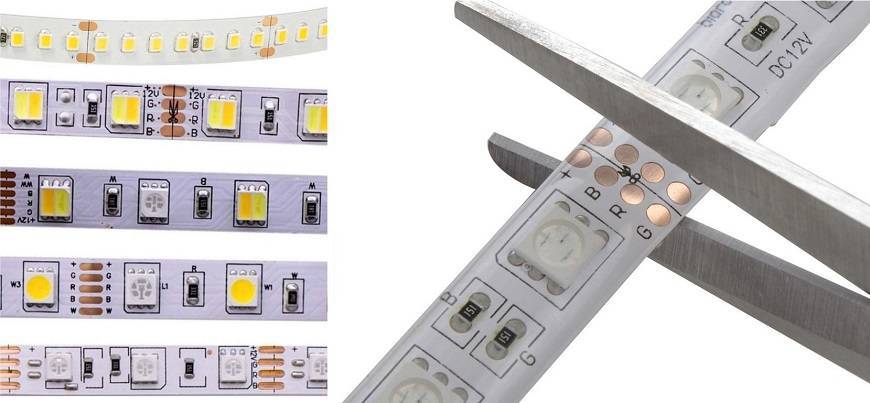

Серийно выпускаемые ленты представляют собой печатную плату со светодиодами, закрепленную на двухстороннем скотче. Его свободная сторона, используемая для монтажа, защищена гладкой транспортировочной пленкой. У качественных моделей на нее нанесена маркировка 3М.

Как приклеить светодиодную ленту:

1. На предварительно подготовленную поверхность наносят разметку.
2. К контактам подсветки припаивают или с использованием коннектора присоединяют провода, блок питания; устанавливают выключатель.
3. С помощью острого предмета отделяют начало ленты от защитной пленки, освобождают участок длиной 15-20 см.
4. Прикладывают полосу со светодиодами к поверхности и плотно прижимают.
5. Постепенно освобождая участки скотча от пленки, полностью приклеивают ленту по размеченной траектории. При выполнении соединений в углах ее не перегибают, а используют угловые коннекторы или паяют.
6. Устанавливают блок питания в удобном защищенном от влаги месте.

Следует точно прикладывать ленту к разметке. При неправильном ее расположении после отсоединения скотч теряет свойства. Прочно прикрепить его повторно будет проблематично.

Алюминиевый профиль

Оптимальное крепление для светодиодной подсветки – алюминиевые профили. Они используются для протяженных мощных моделей SMD 2835 и SMD 5630, 5730 и для популярных на основе светодиодов SMD 5050. Для крепления конструкций мощностью более 14 Вт их применение обязательно.

Профили бывают накладные, врезные, угловые. Светодиодная подсветка вклеивается внутрь профиля, а он монтируется на выбранную поверхность.

Свойства алюминиевого профиля:

• к ровному и гладкому основанию идеально прилегает самоклеящаяся поверхность ленты;
• легко и прочно прикрепляется к плоскости монтажа;
• через алюминиевую поверхность отводится тепло, образующееся при работе светодиодов;
• матовый рассеиватель, которым закрывается фронтальная часть профиля, придает приятный внешний вид и делает освещение более мягким.

Правильный клей для светодиодной ленты обеспечивает быстросхватывающееся соединение. С этой задачей справляются клеящие вещества:

• на основе цианакрилата, получившие название суперклей, например «Момент Супер»;
• на основе каучука или силикона, например, жидкие гвозди «Титан» или «Момент Монтаж».

Рекомендации по фиксации на клей:

• Суперклей наносят точечно через 50 – 100 мм. Так лента надежно фиксируется и при необходимости ее проще демонтировать, чем при нанесении клея сплошным слоем.
• Полосу со светодиодами прикладывают основанием к поверхности, на которую нанесен клей, и уверенно прижимают.

Клеевое соединение используют на вертикальных, наклонных пористых поверхностях. Оно устойчиво к воздействию температур и влажности. К правильно обработанной поверхности лента прихватывается за 20-60 сек. Полностью они склеиваются не более чем за 2 часа. Клеем можно прикрепить светодиодную ленту к металлу, дереву, пластику, обоям, стеклу.

Алюминиевый скотч

При невозможности использовать профиль led-ленты малой и средней мощности (6-10 Вт) крепят на алюминиевый или фольгированный скотч. Его поверхность обладает теплоотводящими свойствами и может выполнять функцию светоотражателя.

Алюминиевый скотч для светодиодной ленты наклеивают на поверхность по заранее нанесенной разметке. Для обеспечения хорошего соединения на него точечно наносят суперклей. Затем на скотч крепят полоску со светодиодами.

Другие крепления

Если led-лента упрятана или внешний вид не имеет значения, для фиксации можно использовать:

• одноразовые нейлоновые стяжки;
• пластиковые хомуты.

Не следует крепить светодиодную ленту с помощью скоб строительным степлером.

Распространение получили два способа наклеить светодиодную ленту: на скотч и на клей. Скотч со временем отклеивается. Прочность такого монтажа повышается при использовании суперклея. Оптимально крепить подсветку с помощью профиля из алюминия.

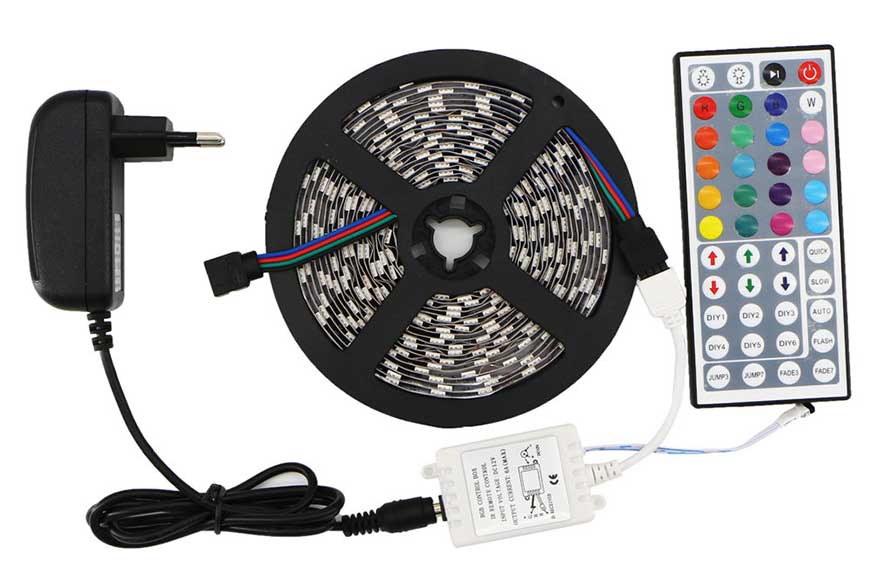

Комплектующие и запчасти

Светодиодные ленты продаются в виде небольших рулонов, длина которых зависит от уровня напряжения. У большинства устройств уровень напряжения составляет 12 или 24 вольт, а длина таких приборов может составлять не более 10-15 метров. Для создания полноценного освещения в квартире или на улице рекомендуется докупить к ленте вспомогательные приборы, которые мы уже рассмотрели выше:

• Диммер. Представляет собой контроллер, который позволяет отрегулировать уровень яркости и мощность светового потока. Диммеры продвинутого типа, работающие от пульта, обладают расширенным функционалом — например, с их помощью можно настроить включение/отключение отдельных диодов.
• Блок питания. Устройство нужно для подключения диодной ленты к розетке. Дело в том, что ток в розетке имеет напряжение 220 вольт и является переменным, а ток в устройствах — постоянных и обладает напряжением 12 или 24 вольт. Блок питания синхронизирует работу устройство с током в сети.

Наклейка на неровную поверхность

Неровная поверхность — емкое и сложное понятие. Если речь идет о выпуклой или вогнутой опоре, то гибкости светодиодной ленты вполне достаточно для приклеивания на все подобные участки. Подобная подсветка успешно устанавливается на арки, гипсокартонные конструкции сложной и волнистой формы, прочие криволинейные опоры.

Приклеивание подсветки усложняется, если неровности поверхности представляют собой шероховатости, ребристые или пористые участки. В этом случае оптимальным вариантом станет установка подложки — полосы ровного материала, к которому можно прочно приклеить подсветку.

Хорошим вариантом является установка алюминиевого профиля для приклеивания светодиодной ленты, который специально выпускается для подобных случаев. Профиль обеспечивает надежное крепление подсветки и одновременно выполняет функции радиатора, отводящего излишки тепла.

Если нет возможности установить промежуточные элементы, придется подготовить поверхность. Для этого ее грунтуют, наносят слой краски или лака, чтобы увеличить прочность сцепления скотча или клеевого состава. Подобный процесс отнимает время и требует определенных усилий, но позволяет успешно решить проблему.

Инструкция — клеим светодиодную ленту на потолок и углы

При монтаже светодиодной ленты необходимо учесть некоторые требования и нюансы:

1. LED-подсветка подключается к сети только через специальный блок питания, поскольку для работы светодиодов достаточно напряжения в 12 или 24 В. Мощность блока питания должна соответствовать потребляемой мощности ленты.
2. Механическое воздействие на ленту недопустимо.
3. Поверхность, на которую наносится светодиодная лента должна быть гладкой, без бугров и выступов. Это позволит избежать повреждения тонкой печатной платы.
4. Работать с лентой на клеевой основе следует аккуратно, поскольку зафиксировать ее на поверхности можно только один раз. Рекомендуется заранее произвести разметку траектории, чтобы избежать неточности.
5. Допускается последовательное подключение отрезков светодиодной ленты длиной не более 5 метров. Для соединения отрезков лед-подсветки используют специальные коннекторы, которые могут иметь различное сечение в зависимости от типа светодиодной ленты и производителя.
6. Мощную подсветку (более 10 Ватт на погонный метр) монтируют на алюминиевый профиль, которые необходим для отвода тепла.

Способы монтажа светодиодной ленты на потолок:

• В потолочный плинтус (профиль).
• В карниз из гипсокартона.

Крепится лента таким образом, чтобы она не была видна снизу (глубина заложения не менее 2-х сантиметров).

Идеальным монтажным основанием для светодиодной ленты является специальный алюминиевый профиль, который не только выполняет роль базы, но и служит отличным радиатором (исключает перегрев ленты).

• При использовании дополнительного клея для монтажа ленты наносить его следует не сплошной полосой, а точечно — маленькими каплями с интервалом 5-10 сантиметров.
• При использовании термоклеевого пистолета ленту сначала приклеивают к основанию на самоклеящуюся основу, а уже затем «прихватывают» точечно по краям через каждые 5-10 сантиметров.

Как клеить светодиодную ленту в углах?

Ни в коем случае не рекомендуется выполнять угловое соединение банальным перегибом ленты, поскольку изгиб платы-основания недопустим, т.к. это чревато обрывом контактов.

Идеальным вариантом станет использование специальных угловых коннекторов-соединителей. Если приобрести их не удалось, можно использовать небольшой отрезок медного провода. Для соединения отрезков ленты используют пайку.

ВИДЕО ИНСТРУКЦИЯ

Монтаж и подключение на стол

Светодиодная лента широко используется в качестве декоративной подсветки для корпусной мебели — кухонных гарнитуров, шкафов-купе, рабочих столов и т.п.

В большинстве случаев мебель изготовлена из ламинированной ДСП, которая имеет гладкую поверхность, и приклеить к ней светодиодную ленту не составит труда.

Однако чтобы надежно приклеить светодиодную ленту к дереву или ЛДСП, необходимо подготовить поверхность, обезжирив ее спиртом.

Порядок монтажа ленты следующий:

1. На подготовленную поверхность нанесите разметку, где будет крепится лента;
2. При помощи рулетки измерьте нужную длину ленты, отрежьте отмеренную часть;
3. К контактам следует припаять или присоединить при помощи коннектора провода питания (плюс с плюсом, минус с минусом);
4. Снимите часть защитной пленки (не более 15 сантиметров) с обратной стороны светодиодной ленты и приложите в указанное место. Остальную защитную пленку следует удалять по мере приклеивания;
5. Подсоедините провода к блоку питания, установите выключатель;
6. Блок питания следует скрыть в любом удобном месте, при этом необходимо обеспечить его защиту от влаги.

ВИДЕО ОБЗОР

При монтаже ленты лучше оказаться от дешевых китайских коннекторов, которые предназначены для монтажа маломощных лент. В этом случае паяльник поможет сделать соединение более надежным.

Как надежно закрепить светодиодную ленту | Секрет установки

Использование светодиодной ленты для подсветки помещений, встречается все чаще и чаще. И это неудивительно, ведь эта технология позволяет реализовывать интересные решения в освещении, недоступные ранее.

При этом не нужны серьезные подготовительные работы, а с подключением и установкой сможет справится практически каждый. Во многом, это заслуга производителей, которые предусмотрели в своих изделиях практически все для того, чтобы монтаж не вызывал никаких затруднений и не требовал особых навыков.

Так для крепления светодиодной ленты к потолку, стене или любой другой поверхности, её тыльная сторона имеет клеевой слой, скрытый защитной оболочкой. Проще говоря, туда нанесена разновидность двухстороннего скотча (клейкой ленты), одна из клейких сторон которого прикреплена к светодиодной ленте, а вторая предназначена для фиксации ленты в месте установки.

Чтобы закрепить светодиодную ленту , например, в нише потолка, необходимо просто снять защитный слой двухстороннего скотча с обратной стороны ленты, а затем прижать клейкой внутренней стороной в необходимом месте.

Что может быть проще такого способа крепления? Но, к сожалению, в процессе монтажа или спустя непродолжительное время, зачастую случаются неприятности — лента просто отклеивается .

Причин тому может быть масса, от неправильно выполненной подготовки поверхности к установке, до использования производителями некачественных компонентов.

Для того чтобы светодиодная лента надежно приклеилась необходимо , чтобы поверхность, куда она прикрепляется, была сухой, чистой и желательно ее обезжиренной.

Так же для прочного крепления чрезвычайно важно качество, используемого в производстве светодиодной ленты, двухстороннего скотча (клейкой ленты). Чаще всего, защитная лента с обратной стороны имеет маркировку 3M. 3M – это крупнейший мировой производитель различных продуктов, в числе которых и множество разновидностей скотчей

Кстати, такой мировой бренд как Scotch , от которого и пошло общепринятое название клейкой ленты в нашей стране — «скотч», так же является частью этой компании

3M – это крупнейший мировой производитель различных продуктов, в числе которых и множество разновидностей скотчей. Кстати, такой мировой бренд как Scotch , от которого и пошло общепринятое название клейкой ленты в нашей стране — «скотч», так же является частью этой компании

Чаще всего, защитная лента с обратной стороны имеет маркировку 3M. 3M – это крупнейший мировой производитель различных продуктов, в числе которых и множество разновидностей скотчей. Кстати, такой мировой бренд как Scotch , от которого и пошло общепринятое название клейкой ленты в нашей стране — «скотч», так же является частью этой компании.

Но даже такая маркировка не гарантирует, что в производстве светодиодной ленты использовался качественный скотч этой фирмы. Так как львиная доля всех led лент, продаваемых в нашей стране, произведены в Китае и какая именно использована клейкая лента, определить тяжело.

Сейчас я расскажу, как довольно просто обойти все эти основные причины, мешающие надежному креплению светодиодной ленты . Этим способом давно пользуются многие профессиональные монтажники.

Выбираем правильный клей для светодиодной ленты

Специального клея для монтажа светодиодной ленты не существует. Для этих целей подойдут универсальные многофункциональные составы, которые не боятся воздействия высоких температур.

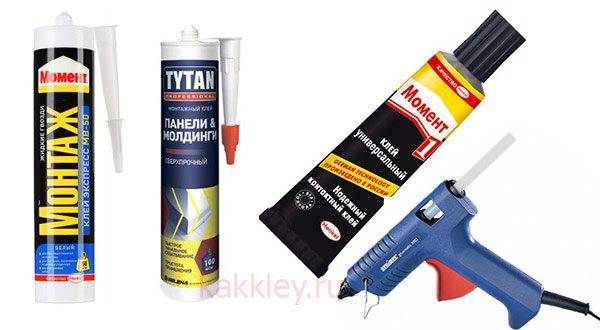

В качестве клея для крепления LED-подсветки можно использовать:

Клей универсальный «Момент Супер» — водо- и термостойкий секундный клей на цианоакрилатной основе, который отлично склеивает широкий спектр материалов.

Мгновенно склеивает разные виды пластмасс, с его помощью можно приклеить светодиодную ленту на деревянные, металлические, пробковые, керамические и другие поверхности.

Схватывание происходит практически моментально, поэтому работать с клеем следует аккуратно.

Жидкие гвозди Титан (Tytan) «Панели & Молдинги» — сверхпрочный строительно-монтажный клеевой состав на основе каучука. Подойдет для быстрого и долговечного приклеивания светодиодной ленты к большинству типов поверхностей (камень, дерево, пластик, металл, керамика и др.).

После высыхания клей устойчив к перепадам температуры. Можно использовать и другие разновидности жидких гвоздей, например, Клей Момент Монтаж МВ 50 , который отлично подходит для приклеивания LED-подсветки к дереву, стиропору, металлу, ДСП, ЛДСП, пластику, керамике, пенопласту, гипсу.

Термоклеевой пистолет . Если под рукой есть термоклей, то он также отлично подойдет для монтажа светодиодной ленты. Универсальные клеевые стержни надежно приклеивают ленту к самым разным материалам, таким как дерево, пластмассы, металлы, керамика и т.д.

Обратите внимание! Перед монтажом светодиодной ленты необходимо тщательно подготовить поверхность основания — она должна быть идеально чистой и сухой. Металлические и пластиковые поверхности следует обезжирить уайт-спиритом или ацетоном

Окрашенные поверхности можно протереть раствором уксуса

Металлические и пластиковые поверхности следует обезжирить уайт-спиритом или ацетоном. Окрашенные поверхности можно протереть раствором уксуса.

Схема подключения подсветки рабочей зоны на кухне

Для питания
светодиодной ленты на кухне, профессионалы рекомендуют выбирать герметичные
блоки с уровнем защиты IP65-67, а не те, у которых в корпусе сквозные дырочки.

Хотя, если вы будете его размещать на самом верху шкафчиков, а не внутри рядом с посудой или вытяжкой, то особой разницы нет.

Правда будьте готовы к тому, что пыль, такая перфорированная штука будет засасывать будь здоров.

А это обязательно повлияет на ее работоспособность.

При размещении в шкафу, закрепляйте все блоки на стенке, как можно дальше от посторонних предметов.

Мощность нужно выбирать исходя из подключенной длины светодиодной ленты и ее марки. Есть универсальная формула расчета.

На блок
питания заводится фаза и ноль из общей сети 220В.

Взять их
можно из ближайшей распредкоробки, спрятав провода в кабель канал.

Либо как вариант используйте верхнюю розетку, от которой подключается кухонная вытяжка.

Просто
вставляете туда тройник и в него уже вилку на блок.

В самом крайнем случае, если вам вообще неоткуда взять 220В, а портить стены некрасивыми кабельными каналами неохота, можно попробовать запитать всю подсветку от блока батареек 18650.

Правда Led лента в этом случае должна быть короткой и минимальной мощности.

Далее, напряжение 12 или 24В нужно подвести к блочку от инфракрасного датчика. Вот на эти клеммы.

Так как это
у вас “мокрая зона”, то инфракрасный датчик, работающий по принципу
взмаха руки, лучше выбирайте на низкое напряжение 12В, а не на 220V.

Подробнее

Однако большинство все равно использует именно модели на стандартное сетевое напряжение. Они мощнее и более распространены.

Подробнее

Кроме того, монтируя их перед блоком питания светодиодной ленты, вы тем самым будете включать данный блок, только на определенное время. То есть, он не будет у вас работать и находится под напряжением 24 часа в сутки.

Как собрать светодиодную ленту своими руками

Если планируется самостоятельно собрать диодную подсветку для потолка, то рекомендуется предварительно изучить следующие принципы подключения:

подключение осуществляют с одной стороны;
несколько отрезков подсоединяют параллельно друг к другу;
рекомендуется использовать мощный блок питания, в случае, если мощности не хватает, то необходимо подключить несколько блоков питания;
в процессе подключения важно соблюдать полярность;
важно учитывать, что блок питания имеет 2 группы контактов, подключение к электрической сети осуществляется при помощи двух либо трехфазной цепи;
к низковольтным выводам подключают только одноцветные контакты;
к блоку питания подключают контроллер.

Перед установкой рекомендуется предварительно проверить работоспособность схемы.

Как резать и крепить светодиодную ленту между собой

Зачастую бывает так, что необходимо прикрепить светодиодную ленту небольшой длины, а не все 5 м, которые включает в себя стандартная катушка. В данном случае необходимо разрезать подсветку в специально отмеченных для этого местах.

Для соединения нескольких частей используют пайку. На каждой линии разреза находятся контактные площадки. Перед пайкой их требуется зачистить и залудить. После этого осуществляется подключение двух площадок между собой при помощи проводов.

Монтаж светодиодной ленты к источнику питания своими руками

Как показывает практика, установить декоративную подсветку на потолок довольно просто, при этом не вызывает сложностей и подключение осветительных приборов к источнику питания

Самое важное – после того как отрезки светодиодной подсветки были соединены между собой, необходимо подключить устройство к источнику – блоку питания. Важно понимать, что обычным стандартным источником света для полноценной работы требуется напряжение 12В либо 24В

Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер.

Как подключить блок питания для светодиодной ленты

Для подключения потолочной подсветки из светодиодных лент к блоку питания требуется взять провод, сечение которого составляет 1,5мм 2 . Такого провода будет вполне достаточно для подключения, так как светодиоды потребляют небольшое количество мощности.

Концы проводов необходимо припаять к ленте, а другие необходимо подключить к блоку питания. Как правило, в большинстве случаев на таких блоках имеется регулировочный винт, с помощью которого можно изменять напряжение на выходе.

Как подключить светодиодную ленту к 220В

В зависимости от того, сколько имеется светодиодов, питание может требоваться на 12В либо на 24В. Как известно, в квартирах и частных домах такое питание отсутствует, но при этом имеется стандартная однофазная сеть. В данном случае можно использовать несколько вариантов подключения:

1. Используют специальную светодиодную подсветку для потолков, которую можно подключать напрямую в электрическую сеть с напряжением 220В. На каких лентах 20 светодиодов, которые подключены друг к другу параллельно.
2. Обычные источники света необходимо подключать к электрической сети в 220В через специальный адаптер. В результате чего адаптер понижает напряжение до 12В либо 24В.

При необходимости можно выбрать любой из способов для установки освещения на потолке.

Почему мигает светодиодная лента

Существует несколько причин, почему мигает светодиодная лента во включенном состоянии, среди которых стоит отметить:

• блок питания неправильно выбран, в результате чего его мощности не хватает для нормальной работы;
• качество пайки – в процессе работы использовали активный флюс, в результате чего контактные площадки подверглись процессу окисления;
• окислились контакты на коннекторе – такая проблема появляется в том случае, если были осуществлены монтажные работы в помещении с повышенной влажностью;
• неисправность светодиодов.

Подключение светодиодной ленты через клеммную колодку

Первый способ подразумевает применение самых дешевых и распространенных болтовых клеммников.

Купить их можно за сущие копейки, буквально в любом магазине. У многих такие зажимы изначально уже есть в домашнем хозяйстве.

Они часто применялись и применяются в местах подключения люстр, бра и других светильников.

Чтобы уменьшить их размеры, срежьте пластиковую изоляцию. Сделать это можно, разрезав обыкновенным канцелярским ножом одну из сторон клеммника.

Для начала выкручиваете болты, и удерживая клемму пассатижами, делаете аккуратный надрез ножом. Этими же пассатижами и отверткой достаете металлическую часть наружу.

После снятия защитной пластмассы, вворачиваете болтики на свои места.

Если контакты светодиодной ленты маленькие, то их можно увеличить, сняв с лицевой стороны необходимое количество защитного слоя.

Даже можно немного подрезать ленту по краям, если она будет не помещаться во внутрь.

Такой надрез свободно делается практически до самого светодиода. В местах разреза имеются обозначения мест подключения плюса и минуса от источника питания.

Теперь необходимо вставить подготовленную светодиодную ленту в отверстие клеммника, чтобы закручиваемый болт прижал защищенную часть контакта ленты к ее стенке.

Безусловно, все это соединение нужно заизолировать. Оставлять оголенные части зажимов нельзя.

Термоусадку выбирайте такой длины, чтобы она целиком закрывала клеммник и другие оголенные участки.

После этого, обычной зажигалкой нагреваете трубку до полной усадки. Если появится нагар, желательно его удалить. Подойдет обычная тряпочка смоченная в воде.

Кстати, если нет термоусадки, вполне сгодится и изолента. Оберните ею оголенные части соединения. А чтобы изоляция со временем не отклеилась, прогрейте ее зажигалкой.

На этом все подключение закончено. Осталось подать напряжение от источника питания и проверить работоспособность подсветки и надежность контактов.

Как можно разрезать светодиодную ленту

Как можно разрезать светодиодную ленту

Светодиодную ленту можно резать на отдельные фрагменты (но с определенными ограничениями). Это весьма удобно — Вы можете создать такой дизайн освещения, который будет Вам по душе. Светодиодная лента тонкая и эластичная, а разрезать ее можно обычными ножницами. Но если Вы просто разрежете ленту, то обнаружите, что некоторые лампочки на краю ленты не горят (а хотелось бы). Поэтому правильное разрезание ленты нужно делать следующим образом:

• Лента выполнена в виде отдельных автономных блоков, которые последовательно подключены друг к другу. На каждом блоке установлен один или несколько диодов, которые генерируют свет.
• Поэтому нарезку нужнго делать таким образом, чтобы полность срезать лишние диоды. Какие-либо дополнительные работы по завершении нарезки проводить не нужно (зачистка, изоляция), поскольку блоки полностью автономны.
• Для удобства мастера на ленту нанесены вертикальные сплошные линии, которые отделяют один блок от другого. Нарезку рекомендуется проводить именно по этим полосам.

Варианты освещения

Рассматривая варианты освещения, необходимо уделить внимание двум аспектам: используемому типу ламп и вариантам подсветки, задача которых освещать именно рабочие поверхности. Начать следует с ламп

Традиционно может использоваться один из таких вариантов:

Начать следует с ламп. Традиционно может использоваться один из таких вариантов:

• Лампы накаливания. Они самые дешевые, но яркость освещения их не на высоком уровне. К тому же варианты осветительных приборов, которые будут рассмотрены ниже, просто не рассчитаны на использования таких лампочек. Еще одна проблема – самое большое энергопотребление среди доступных видов источников света. Если использовать на кухне только лампы накаливания и сделать подсветку всех зон, то счета за электроэнергию будут огромные.
• Галогенные. Часто используются для освещения рабочей зоны, в особенности в точечных светильниках. Недостаток галогеновых ламп в необходимости аккуратно обращаться и сильном разогреве. Чтобы нивелировать последнюю проблему следует выбирать модели, которые имеют отражатели. Зато долговечность подобных источников больше, чем у ламп накала.
• Энергосберегающие, их еще называют люминесцентные. Для подсветки рабочей зоны на кухне используются как компактные модели, так и линейные. Причем последний вариант часто применяется в специальных светильниках одноименного типа. Они удобны, дают яркий свет. Особенность в необходимости правильной утилизации.
• Светодиодные. Пожалуй, лучший вариант на сегодня в плане экономичности, удобства обращения, излучаемого спектра. Правда, цена их также самая высокая, но она оправдана продолжительным сроком эксплуатации. Конкретнее положительные стороны LED-освещения будут рассмотрены далее.

Теперь следует рассмотреть варианты освещения рабочей зоны, среди доступных:

Преимущества светодиодов

Так как светодиоды все же считаются предпочтительным вариантом использования для подсветки, следует рассмотреть преимущества такого источника света, среди самых существенных:

• При монтаже ленты в выключенном виде она практически незаметна. Что касается светильников, то вид их стильный и современный, поэтому внешний облик кухни они не портят.
• Стоимость диодной ленты небольшая, а при подключении трансформирующего блока питания она может работать от сети 220 В.
• Минимальные энергозатраты, независимо от количества источников света, что используются для подсветки. Подсветить ею можно хоть всю кухню, а потребление энергии будет меньше, чем при работе одной лампы накала.
• Ленты дают большой спектр излучения.
• Продолжительный срок службы светодиодов – от 10 тыс. часов.
• Дают сразу яркий свет – не требуется разогрев.
• Не страдают от перепадов температуры, что для кухни не редкость.
• Эффектный вид подсветки в вечернее время, но более важна эффективность освещения рабочих поверхностей кухни.
• Возможность внедрения led-подсветки в любое стилевое решение интерьера.
• Простота утилизации – можно выбрасывать в бытовой мусор.
• Поменять ленту, если она выйдет из строя не составит труда.
