Устройство, подключение, плюсы и минусы светодиодной лентой на 220 В

6 отличий и критериев выбора ленты на 220 В

Рассмотрим 6 параметров выбора и отличий светодиодных лент.

  1. Форма продажи.

Чаще всего в магазинах встречается два вида ленты:

  • с выпрямителем и вилкой,
  • в бухте.

Для быстрого монтажа небольшой подсветки подойдет комплект на 220 В. Обычно это отрезок ленты от 1 до 5 м со всем необходимым для работы. Светодиодная лента в бухте — отличное решение для крупных проектов. Только не забудьте купить выпрямительный диодный мост для запитки, рассчитанный на напряжение не ниже 400 В. Его можно собрать своими руками, например, из диодов 1n4007, которые вы легко найдете в зарядных устройствах от мобильных телефонов или в сгоревших энергосберегающих лампах.

  1. Цвет свечения:
  • белый,
  • одноцветный,
  • RGB.
  1. Тип светодиода

От этого зависят яркость и потребляемая мощность:

  • 3528,
  • 5050,
  • 2835,
  • 5730 (5630).
  1. Количество светодиодов.

Основные номиналы:

  • 60,
  • 80,
  • 120.
  1. Класс защиты от воздействия внешних факторов. Обозначается как IPxx, где xx – это цифры от 0 до 8. Чем они больше, тем лучше. Например, IP68 может применяться на улице и не боится воды.
  2. Кратность резки.

Ленту можно резать только в строго обозначенных местах согласно кратности отреза

Поэтому при покупке обратите внимание на этот параметр. Обычно это 1 м, или 60 светодиодов, но бывают другие, например 0,5 м и 60 диодов для 120 led/м

Применение светодиодной ленты 220 В

Бизнесмены часто используют светодиоды для наружной рекламы: щитов, баннеров, вывесок и других способов привлечь клиента.  Успешные предприниматели — серьезные люди, которые не станут покупать плохой продукт. Светодиодное освещение заслужило доверие легкостью эксплуатации, надежностью, эффективностью и долгим сроком службы. Также немаловажную роль сыграла и относительно небольшая стоимость, которая снизилась благодаря работе от сети 220. Из всей конструкции удалили некогда обязательный блок питания, оставив лишь диодный мост.

Вследствие отсутствия стабилизирующего блока напряжение ленты получается импульсным с частотой 60 Герц, что способствует миганию диодов. Человеческий глаз не видит измененного свечения, но центральная нервная система и мозг страдают от подобного явления. Поэтому не рекомендовано украшать помещения, в которых постоянно присутствуют люди. Например, для жилого дома больше подойдет лента на 12 и на 24 В. Есть вариант просто добавить блок питания для устройства 220, который нормализует все процессы и обезопасит здоровье людей и самого прибора.

Таким образом, если человек хочет сэкономить и не ухудшить свое самочувствие, с вариантом, работающим от 220В, у него это не получится. Для правильного функционирования нужно докупить определенные детали. Конечно, без них можно обойтись, но при условии, что возле ленты не будут постоянно находиться люди.

Разновидности

Как и обычная лента светодиодная, работающая от 220 вольт делится по количеству кристаллов в светодиоде. Самый распространенные в России от отечественных производителей – это светодиодные ленты 220В марки 3528 и 5050. Можно кроме них найти еще 3014 и 2835, а также мощные ленты SMD 5630.

При сравнении чисто визуально отличить их от обычных (12-вольтовых) практически невозможно

Поэтому приобретая светодиодную ленту на 220 вольт, необходимо обратить внимание на маркировку, которая обозначает напряжение. Итак, вот основные характеристики светодиодной ленты, по которым можно ее просто определить:

  • Это напряжение, которое указывается на самом светильнике.
  • Кратность нарезки. Она может нарезаться или через каждые 50 см, или 100 см, или 200 см.

При этом определяют ее все те же основные параметры:

  • Мощность, которая указывается, как Вт/м.
  • Цветовая температура.
  • Степень влагозащиты.

Кстати, о степени защиты. Светодиодная лента 220V, как и обычная, делится на две основные степени: IP67 и IP68. То есть, это светильник в герметичной силиконовой трубке. Поэтому его можно использовать во всех влажных помещениях и на улице.

Специалисты уверяют, что такая лента светодиодная (220 вольт) прекрасно справляется с перепадами температур. К тому же производители предлагают как гибкие конструкции, так и жесткие. Все дело в основание для светодиодов. Кстати, жесткие модели – это метровой длины источники света, которые можно собирать модульным способом. Из них получаются даже очень красивые объемные светильники.

Применение светодиодной ленты для подсветки

И еще один вариант разделения – это способ крепления. Есть самоклеящаяся светодиодная лента 220 вольт, есть без клеевого нанесения. Для монтажа последней придется приобретать клеевой состав.

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым питанием от 220 В имеют важные преимущества:

  • не требуют использования блока питания;
  • способны обеспечивать световое оформление участков большой длины;
  • относительно недороги и доступны;
  • демонстрируют хорошую работу в условиях улицы, особенно при низких температурах воздуха.

Говоря о достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

большая протяженность ленты не только важное достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким устройством не удастся;
ленты, предназначенные для питания от 220 В, не имеют липкого слоя, что несколько усложняет монтаж;
простота подключения имеет оборотную сторону — отсутствие гальванической развязки ленты, которая становится опасной и требует надежной изоляции всех соединений

Кроме того, для исключения опасности поражения электротоком необходима защита не ниже IP67;
нагрев светодиодов достаточно велик, а возможности теплоотведения у них практически нет. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Это является причиной использования преимущественно в уличных условиях;
выпрямитель, имеющийся в стандартном проводе питания, не имеет сглаживающего конденсатора. Это делается из соображений компактности, но в результате светодиоды при включении начинают мерцать с частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает отрицательное воздействие, по санитарным нормам от него следует избавляться;
подобные светильники недороги, что означает использование материалов низкого качества. Силикон, которым покрыта лента для защиты от влаги, издает заметный запах, который усиливается при нагреве. Это является еще одной причиной преимущественного использования на улице.

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

Схема подключения светодиодной ленты 220В к сети

Основной причиной, по которой запрещено подключать светодиодную ленту напрямую к бытовой электросети 220В, является высокое напряжение тока. При таком подключении произойдет перегрев и, как следствие, выход из строя диодов. Ленты рассчитаны на питающее напряжение постоянного тока 12В и 24В. Требуемое напряжение указано на самой ленте по всей ее длине. Для получения величины необходимого питания, используют преобразователи сетевого напряжения.

Параллельное подключения светодиодной ленты SMD 3528 к блоку питания до 20 метров

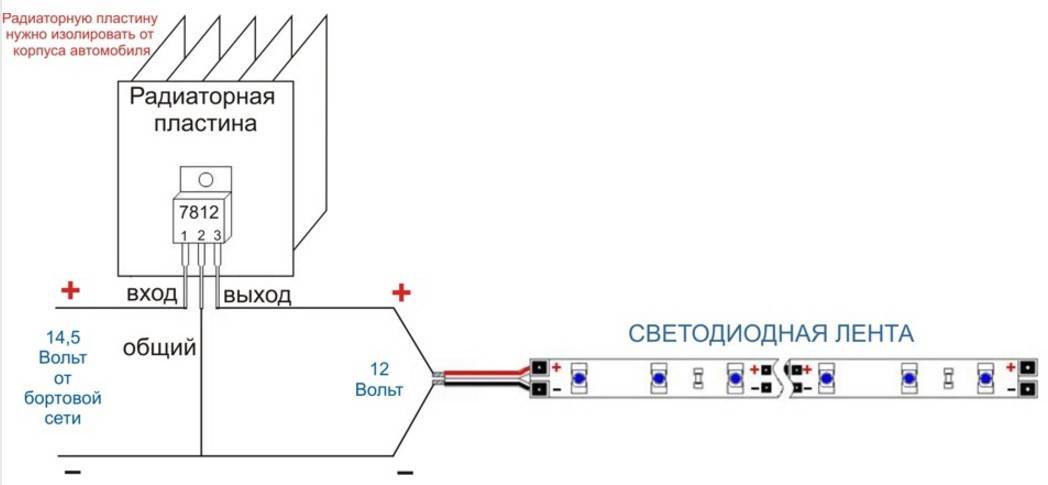

Как подключить светодиодную ленту 12 вольт к сети

Схемы подключения светодиодных лент на 12В и 24В максимально просты и имеют идентичный принцип. Перед тем как подключить светодиодную ленту к 220В, необходимо учесть несколько важных моментов:

Следует определить общую длину линии, по которой будет располагаться лента. Зная это значение, можно будет правильно нарезать полосы.
Разрезать ленту необходимо в строго определенных местах, помеченных производителем в виде символа с изображением ножниц и линии разреза. Если же сделать отрез в произвольном месте, некоторые диоды окажутся отсоединены друг от друга и светиться не будут, так как произойдет разрыв цепи.
Необходимо учитывать полярность. Если во время подключения лента не будет работать, значит соединение выполнено неверно и необходимо исправить ситуацию.
Изучите руководство к изделию и ознакомьтесь с обучающим видео перед монтажом светодиодной ленты. Подключение ведите в определенном инструкцией порядке.

При подключении светодиодной ленты к 12 вольтам используют блок питания, основной функцией которого является понижение напряжения в сети с 220В до 12В. Подсоединение выполняется с помощью двухжильного провода: в блоке питания он зажимается клеммами, а к ленте припаивается в местах контактных площадок. Соединение трансформатора для светодиодной ленты 12 вольт производится с учетом полярности: плюс к плюсу, минус к минусу.

Правильное подключение светодиодной ленты 12 вольт к сети

Подключение светодиодной ленты 220В

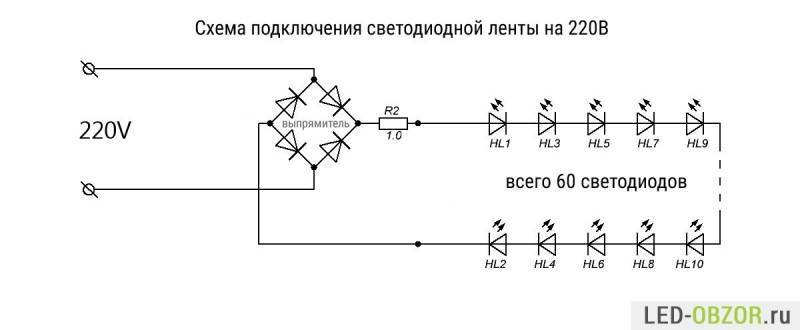

Схема подключения светодиодной ленты к сети 220В без преобразователя включает в себя диодный мост, который и служит выпрямителем напряжения. Особенностью подключения является то, что светодиоды соединены в одну цепь из 60 штук последовательно или парами. Разрезать ленту следует через 50 или 100 см. Если в процессе работы выйдет из строя один светодиод, то погаснет весь отрезок, который можно легко заменить.

При монтаже светодиодной ленты своими руками следует сначала проконтролировать ток, проходящий через светодиоды. Если при измерении он окажется больше допустимого, необходимо присоединить еще отрезок ленты

Такое соединение следует делать очень осторожно, так как места пайки остаются оголенными и, при случайном прикосновении к ним, можно получить удар электротоком. Нужно принять меры, исключающие прикосновения к оголенным местам

Схема подключения светодиодной ленты к контроллерам и усилителям

В светодиодных лентах 220В используется именно такая схема. Заводские изделия уже рассчитаны на подключение к сети 220V. Для безопасности, такие ленты помещены в прозрачную ПВХ-трубку: это исключает риск прикосновения к опасным контактам и дополнительно защищает от влаги. Благодаря этому, влагозащищенную светодиодную самоклеющуюся ленту 220В можно применять не только в помещениях с повышенной влажностью, но и на улице.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:

сама лента

У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.

вилка 220V с диодным мостом-выпрямителем и разъемом на конце

заглушка

Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Блок питания

Светодиодные ленты могут освещать пространство перед зеркалом или монтироваться за зеркала. Полезная информация! Варианты подсветки потолка светодиодной лентой Из-за компактности для монтирования световой дорожки на потолок не нужны значительные пазы. Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей.
Евгений Для разрезания ленты используют обычные ножницы, разрез делается по специально обозначенным контурам.
При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.
Нюансы монтажа Как выполнить подключение схемы светодиодной ленты в к сети, хорошо знают специалисты.
В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение вольт.
Отличается разнообразием световая температура и цветовая палитра свечения. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения.
Для приборов на 24В плотность LED-элементов достигает штук. Импульсный блок питания Такие устройства есть самодельные или фабричного производства — это лучший, хотя и самый дорогой вариант.
Расчет и подключение блока питания для светодиодной ленты.

Виды

Разделение по схеме питания. В продаже можно встретить два варианта исполнения светодиодных лент на 220 Вольт:

  • с выпрямителем, длиной кратной 50 см или 1 метр (0,5 м; 1 м и т.д.),
  • без выпрямителя, в бухте, нужная длина отрезается (также кратно 50 см или 1 метр), а выпрямитель подключается отдельно.

Почему лента режется по 50 см? Выше, мы уже говорили о том, что светодиоды на ней разбиты по 60 штук. Так вот, эти 60 штук расположены на отрезке в 50 см или 1 метр, в зависимости от плотности светодиодов. Это особенность производства и применима она для всех лент 220в. Стоит отметить, что не получиться отрезать кусок в 40 или 90 см!

Разделение по классу защиты. По защите от пыли и влаги ничем не отличаются от своих низковольтных собратьев и имеют такую же классификацию. Самые распространенные:

  1. IP 67 – подобная защита убережет человека от прикосновения к токоведущим частям.
  2. IP 68 – силиконовая трубка, влагозащищенная. Подойдет для применения в очень влажных помещениях, в том числе и бане, сауне или на улице.

Рекомендуем посмотреть интересное видео, автор которого рассказывает про герметичную (IP 68) ленту на 220V работающей на светодиодах SMD 5050 с плотностью 60 штук на метр.

Практика показывает, что применение светодиодной ленты 220в, практично в условиях агрессивной среды: улица, дождь, ветер, снег, перепады температур, холод, жара. Все эти условия led-лента выдерживает и работает продолжительное время.

По видам светодиодов. Тут дела обстоят также. Разделение можно провести по разновидности SMD светодиодов. В продаже можно встретить ленты на SMD LED:

  • ,
  • ,
  • 2835,
  • 5630.

3528 и 5050 – самые распространенные в России, их можно купить в любом крупном магазине. Реже, но все же появляющиеся в продаже на светодиодах SMD 5630. Продукция китайского производства низкого качества, поэтому лучше воздержаться от их приобретения.

Также светодиодная лента 220 бывает на жесткой основе или гибкой клеевой. Первая часто используется любителями с очумелыми ручками для изготовления светильников или модулей.

Еще можно провести разделение по цвету, бывают одноцветные: белые, красные, синие, зеленые, желтые и многоцветные – на RGB светодиодах.

Светодиодная лента RGB 220 Вольт на светодиодах SMD 5050

Советы

  1. Любой блок, предназначенный для запитывания светодиодных ламп, должен соответствовать стандартам в области освещения.
  2. Не советуется разбирать корпус и пытаться вносить какие-то изменения. Перепаивать схему адаптера сложно и долго. Даже для электронщика.
  3. В зависимости от мощности БП, к нему может быть подключено несколько лент. Для этого существует RGB усилитель. Он принимает сигнал от одной ленты, и раздает его другим. При этом, синхронность изменения цветов и яркость не теряется.

Внимание! Если попытаться подключить ленту напрямую в розетку, она начнет дымиться и, естественно, работать после этого не будет

Распространенные ошибки при подключении

Самые часто встречающиеся ошибки при соединении светодиодов:

  1. Выбор резистора не того номинала – если подобрать слишком маленькое сопротивление, светодиод может перегореть. При большом значении светить диод будет не в полную силу.
  2. Подключение напрямую к источнику питания без токоограничивающего резистора. Излучающий компонент сразу сгорит.
  3. Соединение по параллельной схеме с одним резистором для всех диодов. Компоненты начнут выходить из строя, так как рабочий ток у каждого различный.
  4. Соединение по последовательной схеме светодиодов, рассчитанных на разный ток. В таком случае часть диодов перегорит, а часть будет светить тусклее.
  5. Подключение напрямую к сети 220 В без защиты.

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Плюсы:

  1. Используется LED лента без блока питания.
  2. При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
  3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
  4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

Без блока питания
Длинная лента
Для розетки

Минусы:

Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.

Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.. Из-за этих недостатков сферу применения приходится ограничивать

Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Лента на кухне

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

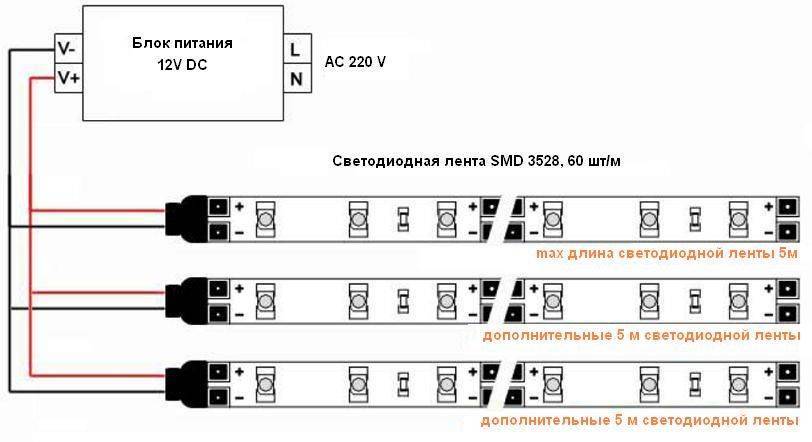

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними – линия отреза (многие производители отмечают ее знаком “ножницы” или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.
