Причины наращивания витой пары
Самый вероятный повод увеличить длину сетевого кабеля – перенос ноутбука или стационарного ПК в дальнюю комнату.
На большом расстоянии в квартире с железобетонными стенами и перекрытиями сигнал слабеет, и заниматься уроками или готовить проект становится проблематично.
Можно сократить расстояние от роутера до компьютера, если переставить и роутер, но тогда все равно придется наращивать другой кабель, ведущий с лестничной площадки в квартиру
Вторая причина связана с ремонтом. Если витая пара не зашита под гипсокартонную стену или в плинтус, а лежит на полу, ничем не защищенная, то повредить ее легко. Это можно сделать ножкой стула или дверью.
Часто «помогают» разорвать кабель маленькие дети или животные – первые случайно, а вторые почему-то очень любят грызть бесхозные, оставленные без присмотра шнуры.
Для ремонта требуется отрезать поврежденный участок и произвести соединение одним из перечисленных ниже способов – например, скруткой или при помощи соединителя RG-45
Экономные владельцы компьютерной техники не покупают длинные кабеля, если под рукой есть несколько коротких. Некоторые умудряются из 3-х двухметровых отрезков собрать почти 6-метровый функционирующий кабель.
Причина 1
Обычно требуется прибегнуть к наращиванию витой пары, когда стационарный компьютер или ноутбук переносятся в самую дальнюю комнату квартиры.
В домах, выполненных из железобетонных конструкций, сигнал будет ослабевать, если компьютер переносить далеко от точки распространения интернета. Поэтому есть вероятность, что страницы в браузере будут открываться медленнее и периодически зависать.
Причина 2
Если сетевой кабель не спрятан под гипсокартонную стену или плинтус, то его можно легко повредить, так как он не защищен. Повреждения могут быть и от стула, и от двери.
Когда в доме есть животные или маленькие дети, то они тоже могут разорвать интернет-провод. Это не только причинит неудобства, но и опасно для них, поэтому лучше прятать провода под плинтус или зашивать в стену.
Если провод все же разорван, то для восстановления необходимо отрезать поврежденный участок и соединить методом скрутки или с помощью соединителя RG-45.
Как удлинить и соединить Интернет-кабель в домашних условиях
Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой.
Джойнер — бочонок-соединитель RJ45
Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:
Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.
Каплер (Coupler)
На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт
Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера.
Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.
Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!
Обычная сетевая розетка
Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:
Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:
Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.
Скотчлок-соединитель (ScotchLok UY2)
Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.
Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят.
Виды скотчлоков для соединения проводов
Существую такие виды клеммников:
- т-образные скотчлоки,
- тупиковые скотчлоки,
- проходные скотчлоки.
Количество соединяемых проводов от двух до трёх.
Образцы, которые используются чаще всего
Самый популярный вид такого соединителя UY-2.
Для соединения проводов с маленьким сечением.
Его используют для соединения двух проводов сечением 0,4-0,9 кв. мм. и наружным диаметром изоляции 2,08 мм. Корпус наполнен водоотталкивающем гелем . Для того чтобы соединить провода нужно нажать на кнопку в которую вмонтирован прорезной контакт, естественно вставив предварительно провода в отверстия. Провода очищать от изоляции нет необходимости.
Тройной соединитель UR2.
С помощью этого скотчлока можно соединить три провода. А также можно сделать разветвление линии. Для соединения проводов сечением 0,4-0.9 кв. мм. Также заполнен гелем. Наружный диаметр соединяемых проводов вместе с изоляцией 2,08 мм.
Соединение проводов происходит нажатием кнопки до щелчка.
Чтобы подпараллелить провод к основной линии предназначен скотчлок UB2A.
Сечение проводов для этого клеммника 0,4-0,9 кв. мм. и с наружным диаметром изоляции 2,08 мм.
Модель U1b относится к виду проходных соединителей.
Он используется для соединения проводов сечением 0,9 — 1,3 кв.мм. и диаметром с изоляцией З,18 мм.
Если вам нужно соединить провода большого сечения нужно взять клеммники типа 316 IR. С их помощью можно соединять провода сечением 0,5 — 1,5 кв.мм.
Для того, чтобы соединить провода сечением 2,5 кв.мм. используются скотчлоки MGC.
Если нужно соединить провода и сделать отвод от линии сечение 0,5-1,5 кв. мм. берём соединители модели 558. Они называются тупиковыми.
Чтобы сделать отвод от основной сечением 0,75-1,5 кв.мм. линии не разрывая её, используется скотчлок чемоданного типа модели 560.
Название такое он получил потому, что открывается как крышка чемодана. Чтобы вставить провод открываем крышку. Для того чтобы соединить провода закрываем крышку и сжимаем её. Соединение происходит также как и в модели 558.
Скотчлок модели 534 отличается от предыдущей только тем, что может быть использована для провода сечением 1,5-2,5 кв. мм.
Скотчлок 952 предназначен для перпендикулярной врезки в основную линию без разрыва её.
Что такое Scotch Lock
Итак, сначала давайте узнаем, что же это за диковинка скотч лок-соединители. Конструктивно они представляют из себя пластиковый корпус, гелеобразный наполнитель для предотвращения окисления оголенной жилы (в зависимости от модификации такового может и не быть) и металлический врезной контакт.
Скотчлок-соединитель в раскрытом состоянии
ScotchLock
рассчитаны на разные сечения проводов и для удобства различаются по цветам, так вот:
- Красная на сечение зажимаемого провода от 0,5 до 2 мм2.
- Синяя на сечение проводов от 2,5 мм2 до 4 мм2.
- Желтая клемма рассчитана на провод сечением 4,0 мм2
Я купил на пробу соединители со штекерным разъемом.
Три вида Скотчлок соединителей
Сам корпус соединителя выполнен из прочного пластика, который не поддерживает горение. Как я ни старался, пластик плавился под воздействием пламени, но отказывался самостоятельно гореть.
Так как изделие предельно простое, то давайте перейдем к практическому использованию.
Как пользоваться соединителем ScotchLock
Итак, для того, чтобы соединить два провода с помощью ScotchLock
мы один провод просто вкладываем в соединитель и зажимаем:
Вот так металлическая планка Скотч Лока прорезает изоляцию жилы
Затем берем второй провод, просто вкладываем в соединитель и зажимаем:
Штыревой разъем Cкотч Лока
Все, теперь вставляем штекер в разъем, и наше соединение готово.
Соединение гибких проводов Скотч Локом
Как видите все предельно просто и на первый взгляд замечательно и радужно. Но так ли на самом деле? Давайте разберемся.
Преимущества и недостаткисоединителя ScotchLock
Теперь давайте разберемся с преимуществами и недостатками таких соединителей. И начнем с преимуществ.
Плюсы
Пожалуй, единственным плюсом, который реально можно подчеркнуть – это быстрота и возможность выполнения ответвления от провода без снятия напряжения. И без зачистки изоляции с провода. На этом, пожалуй, все.
Минусы изделия
Тут список гораздо шире, итак:
Вот такие следы оставляет соединитель на жиле
Вот так выглядит правильно подобранная жила после соединения Scotch Lock.
А это означает, что при шевелении провода именно в этом месте очень высока вероятность перелома жилы.
Многие утверждают, что такие соединители отличное решение для автомобильной проводки. Так вот обжим гибких проводов таким методом так же нежелателен, так как зажимная планка может порвать отдельные жилки, и в этом месте будет ненадежный контакт с высоким переходным сопротивлением, что приведет к нагреву и оплавлению.
Вот такие следы на гибком проводнике оставляет Скотч Лок
Кроме этого рассматриваемые в данной статье соединители не герметичны и не имеют специальных наполнителей, поэтому им нечего делать в автомобильной проводке в принципе.
Для автомобиля подойдут вот такие образцы:
Scotchlock UY2
И то в случае подключения цепей магнитолы (кроме питания). В остальных случая пропаянная скрутка с термоусадкой – самое оптимальное решение.
С помощью таких соединителей недопустимо соединять алюминиевые провода.
Область применения
На изоляции провода остаются точки прокола от применения Scotch Lock – соединителя
Единственное, где такие зажимы могут быть использованы – это линии связи и на этом все. Ни в домашней сети, ни в автомобиле таким соединителям не место.
Есть более надежные, разрешенные и проверенные временем способы соединения проводов, которые и нужно использовать у себя дома.
Если вам понравился материал, тогда оцените его лайком и напишите свое отношение к подобным соединителям. Берегите себя!
Виды
Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:
- Проходные;
- Тупиковые;
- Т-образные.
По количеству проводов, чаще всего это:
- На 2;
- На 3 провода;
Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.
Для малых сечений:
- Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.
- Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.
- Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.
- Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.
Для больших сечений:
- Scotchlok 316 IR для проводов сечением 0.5-1.5 кв. мм.
- Модель MGC, соединитель для толстых жил сечением 2.5 кв. мм.
- Scotchlok 558 – тупиковые соединители предназначены для соединения и отводов от проводов сечением 0.5-1.5 мм.
- Scotchlok 560 для ответвления без разрыва кабеля. Подходит для жил сечением 0.75-1.5 мм. без геля из-за конструктивных особенностей. Клеммник раскрывается как чемодан и зажимает провода при закрытии или нож предварительно утапливается плоскогубцами.
- Модель 534 клеммник похож по конструкции на предыдущий, но отличается допустимым сечением ТПЖ, в этот раз допускается 1.5-2.5 кв. мм.
- ScotchLok 952 – т-образный соединитель, также предназначен для врезки перпендикулярно основной линии. Врезка под прямым углом происходит с помощью клеммы типа «папа» в разрез на боковой стороне соединителя в закрытом его состоянии.
Перечисленных видов скотч-локов вам должно хватить на большинство практических ситуаций, а сейчас перейдем к разговору о том, как использовать этот вид клеммников.
Индивидуальный соединитель UY2
Скотчлок UY2 предназначен для сращивания жил ка- белей типа ТП диаметром от 0,4 до 0,9 мм. Соединитель заполнен гидрофобным заполнителем, предотвращающим проникновение влаги в контакты. Для кабелей типа ТГ ЗМ выпускает модификацию UY2 без гидрофобного заполнения – UY2-D.
Соединитель UR2 для разветвления
Скотчлок UR2 предназначен для прямого и разветвительного соединения жил кабелей типа ТП диаметром от 0,4 до 0,9 мм. Соединитель UR2 имеет три отверстия для ввода жил и заполнен гидрофобным заполнителем, предотвращающим проникновение влаги в контакты. ЗМ выпускает модификацию UR2 без гидрофобного заполнения – UR2-D.
Скотчлок UB2A для подпараллеливания
Соединитель UB2A позволяет произвести подключение к действующей линии и/или сделать вставку без перерыва связи. Простой и удобный в использовании соединитель UB2A предназначен для работы с жилами кабелей типа ТП с диаметром жил от 0,4 до 0,9 мм. ЗМ выпускает модификацию UB2A без гидрофобного заполнения – UB2A-D.
Соединитель UDW2
Скотчлок UDW2 – это полностью влагозащищенный соединитель, предназначенный для соединения пары медных или стальных покрытых медью проводников распределительного абонентского кабеля с диаметром жил 0,9–1,3 мм и наружным диаметром изоляции до 4,4 мм. Имеет корпус, выполненный из пластмассы, стойкой к воздействию УФ-излучения, и не требует применения изоляционной ленты (за исключением монтажа в грунт).
Как удлинить интернет кабель, удлиняем сетевой кабель
В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети
Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема)
Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.
Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории. Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.
Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).
Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.
С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.
Способ № 2. Для удлинения интернет кабеля можно использовать роутер.
Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).
Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.
Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.
Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.
Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.
После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.
Особенности использования
Как вы могли убедится скотчлоки бывают двух типов. Первые — это те, которые раскрываются как чемодан. Редко, но на форумах встречается название «клеммники чемоданного типа», а другой вариант – нераскрывающиеся, для их использования нужно нажать на поверхность клеммника чтобы врезать в провода. И у тех и у других скотч-локов используются одинаковые U-образные контакты. Особых отличий в том, как пользоваться нет.

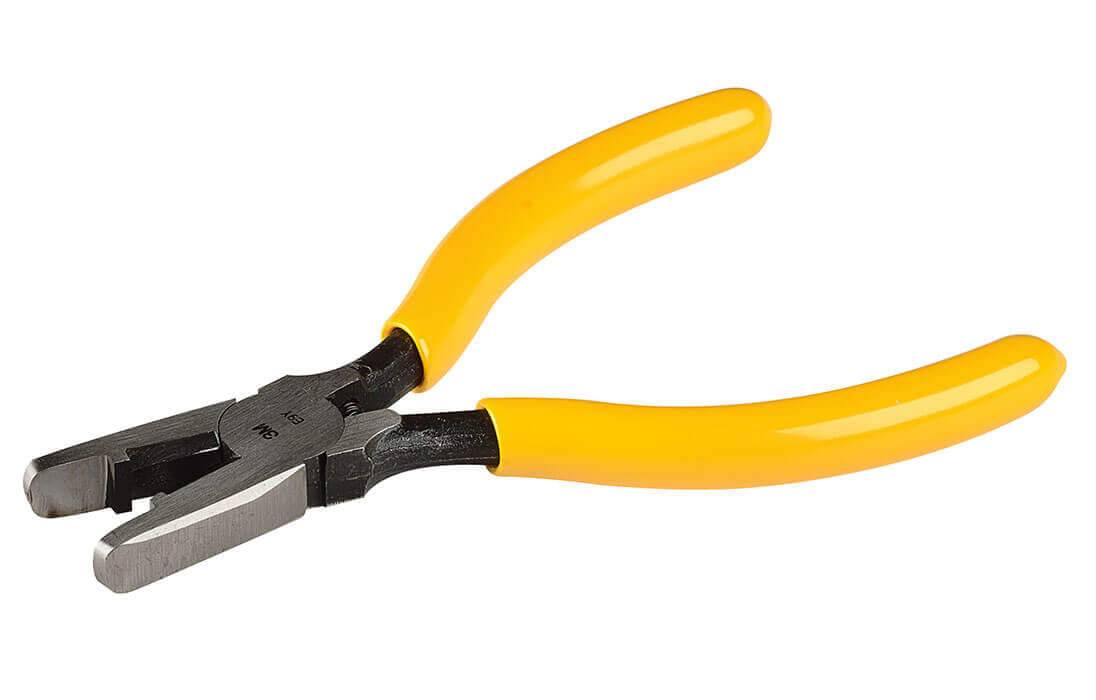

Для нераскрывающихся клеммников типа UY-2, UR2 и подобных есть специальные обжимные клещи с плоскими параллельными губками.
Но их с успехом можно заменить пассатижами, а в некоторых случаях сжать пальцами. Раскрывающие клеммники сжимаются по металлической скобе-контакту в открытом состоянии.
Скотчлоки с гелем не требуют дополнительной изоляции. Надеваются на изолированный не зачищенный провод. Для соединения достаточно ровно обрезать концы и завести их в отверстие или вложить в раскрытый клеммник. В свою очередь скотчлоки без геля лучше дополнительно заизолировать изолентой или термоусадочной трубкой.
Не превышайте рекомендуемые сечения проводников и не соединяйте проводники тоньше положенного. В первом случае вы повредите токопроводящие жилы, а во втором не обеспечите должной фиксации в ноже. Можно соединять кабельную продукцию с однопроволочными и многопроволочными жилами, но не используйте скотч-локи для алюминиевого провода. Из-за текучести алюминия контакт быстро ослабнет.
Сфера применения
Применение соединителей типа скотчлок позволяет просто, быстро и качественно осуществить, как соединение двух проводов, так и ответвление или подпаралеливание провода без зачистки изоляции. Соединители проводов скотчлок, в своей конструкции, имеют U-образный прорезающий изоляцию контакт, позволяют использовать провод сечением от 0,4 до 2,5 мм. и возможность соединения жил различного сечения.
Широкое применение скотчлоки получили в телефонии, где очень часто есть необходимость быстро и аккуратно соединить или сделать ответвление провода. Самым распространенным является скотчлок SL-01/UY-2, предназначенный для соединения двух проводов. Соединитель состоит из корпуса наполненным водоотталкивающим гелем и нажимной кнопки, куда вмонтирован прорезной контакт, позволяющий соединять провода сечением от 0,4 до 0,9 мм.
Больше всех остальных электромонтеров скотчлоки – это любимый способ соединения монтажников компьютерных и телефонных сетей. Они отлично подходят для слаботочных цепей, например, для витой пары, можно использовать модели UY-2, UR2, UB2A. Таким образом можно организовать ответвления, наращивание и ряд других соединений для сетевого кабеля.
Также их часто используют для низковольтных цепей, например, для автомобильной проводки. С их помощью лучше соединять опять же для слаботочных цепей, например, для врезки в основную проводку сигнализации, систем центрального замка, маломощных колонок и прочего. Пример использования скотчлоков для автомобильной проводки вы видите ниже, так подключена магнитола с нестандартным штекером.
Для силовых проводов лучше не использовать такой вид соединителей, здесь лучше подойдут зажимы типа WAGO, гильзы и другие варианты соединений, например, пайка.
На видео наглядно показано, как пользоваться скотчлоком:
Скотчлок для соединения проводов
Клеммы для соединения проводов – назначение, разновидности и особенности применения
Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее
Какие кабели и провода использовать для проводки в квартире – Какой кабель использовать для домашней сети, как рассчитать нагрузку
Клеммники для соединения проводов
Клеммы для соединения проводов: разновидности и производители. Все, что необходимо знать о клеммах
Телефонные коннекторы
Телефонные разъемы представлены тремя типами модулей – RJ11, RJ14, RJ25. С пониманием маркировки данных коннекторов происходит полная неразбериха. Именно поэтому лучше всего делать свой выбор, отталкиваясь от количества ножей, которые содержит каждый джек. В общем, основные виды коннекторов характеризуются одинаковым форм-фактором и назначением (коммутации телефонных линий):
RJ11 (6P2C) – подключается двужильный кабель;
RJ14 (6P4C) – подключается четырехжильный кабель;
RJ25 (6P6C) – подключается шестижильный кабель.
В зависимости от ситуаций в телефонных джеках могут быть использованы кабели с меньшим числом проводов и форм-фактором. К ним относится модуль RJ9 (4Р4С), предназначенный для подключения телефонных трубок к самому аппарату.
Какие бывают виды скотчлоков
Чаще всего в продаже встречаются соединители трех основных типов: проходные, тупиковые и Т-образные. Исходя из названия каждой группы, легко получить представление о внешнем виде и методе соединения кабельных жил, функционале каждого изделия. Тупиковые и Т-образные модели используются в местах, где требуется поворот под определенным углом. Т-образные модели позволяют также выполнить боковой отвод от провода, без разрыва основной линии.
Исходя из количества соединяемых проводов, бывают модели для двух, трех и четырех проводов. Двойные клеммники используются для соединения кабелей в месте разрыва, тройные – для разветвления. Соединители с четырьмя входящими отверстиями используются для подпараллеливания основной линии.
Еще один критерий выбора соединителя – наличие защитного геля. Согласно рекомендациям, специалистов, независимо от типа электротехники, лучше всего использовать модели с защитным гелем, обеспечивающие надежное и долговременное функционирование, а также защищенное от попадания влаги и загрязнений.
По типу открывания различают два вида скотч-локов – так называемые «чемоданные» (открываются наподобие чемоданной крышки) и неоткрывающиеся (после того, как жилы вставлены, нужно нажать на крышку, в результате чего произойдет разрез изоляции). Контакты в обоих модификациях выполнены по одной технологии, особых отличий в процессе пользования нет.
Для удобства электриков, продаются специальные зажимы для нераскрывающихся скотчлоков. По внешнему виду они напоминают обычные плоскогубцы без перфорации на рабочих поверхностях. Такие зажимы могут быть заменены стандартными плоскогубцами без потери в качестве. Некоторые изделия можно зажать просто пальцами.
Удобнее всего подключать влагозащищенные соединители с гелем. В них вставляют не оголенные жилы. Достаточно просто ровно обрезать концы, и вложить их в раскрытый скотчлок. За счет геля, провода надежно фиксируются внутри. Если же используется скотчлок без геля, фиксация жил может быть ненадежной, в таком случае рекомендуется дополнительно укрепить соединение.
Производители не рекомендуют использовать провода сечением ниже или выше заявленного для конкретной модели. В первом случае не будет достигнут требуемый уровень фиксации, во втором – могут повредиться несущие жилы, из-за чего возможно возникновение проблем, вплоть до короткого замыкания. Еще одна особенность клеммников такого типа – запрет на использование их на алюминиевой проводке. Из-за того, что алюминий обладает повышенной текучестью, контакт в месте соединения не может быть качественным, и со временем ослабевает.
Где скотчлоки подходят, а где – нет
Идеальное место, где вам пригодятся эти соединители – автомобильная электрика или акустические провода для колонок. Забудьте про все остальные способы – для низкого напряжения скотчлок это лучший вариант.
Но для проводки на 220 Вольт скотчлоки нужно применять с осторожностью. Хотя производитель и указывает, что соединители работают до 600 Вольт, в них остаются места под напряжением, до которых случайно можно дотронуться, например, если залезть в распаечную коробку. Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем
Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем.
Скотчлок для соединения проводов
Выполняя электромонтажные работы мы используем различные приспособления, благодаря которым повышается качество и работоспособность будущих сетей. Большой популярностью пользуется скотчлок — соединитель проводов, который применяется чаще всего в слаботочных телекоммуникационных системах. Благодаря скотчлоку, обеспечивается исключительно высокая надежность соединений, производимых этим способом. Скотчлок представляет собой пластмассовый стыковочный соединитель, основной соединительной деталью которого служат металлические контакты. Обеспечивается высокая степень изоляции проводов, что значительно повышает надежность соединения.
Если сравнить метод пайки и использование скотчлока, можно сделать вывод что скотчлок имеет существенные преимущества. Ведь в данном случае абсолютно не нужен паяльник, а благодаря качественной герметизации соединений можно не применять дополнительную изоляцию. Простота данного приспособления заключается в том, что провода легко вставляются в разъем и снизу фиксируются плоскогубцами
Эти быстрые и достаточно простые действия позволяют сэкономить время, а при больших объемах работ это очень важно. Кроме того, дополнительная изоляция обеспечивается специальным гелем, который надежно защищает от влаги. Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием
Скотчлок позволяет быстро и качественно соединять провода. Такое соединение применяется при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и др
Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием. Скотчлок позволяет быстро и качественно соединять провода. Такое соединение применяется при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и др.
Рассмотрим, как используется соединение с помощью скотчлока. С помощью скотчлока, в котором установлен врезной контакт осуществляется соединение между собой двух проводов, с
максимальным диаметром 0,4 мм. В данном случае, не нужна предварительная зачистка изоляции, достаточно нажатия красной кнопки, что приводит в действие контактную пластину. Под воздействием контактной пластины происходит прорезка изоляции проводов и их дальнейшее соединение путем внедрения в медную часть. По сути, это пружинный ножевой контакт специальной конструкции. После чего, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта. Места контактов попадают под защиту водоотталкивающего геля, который размещен внутри скотчлока. Следовательно, обеспечивается герметичность всей зоны, где находятся контакты. Затем происходит диффузия, которая надежно соединяет холодным способом контакт и провод.
Такое соединение применяется, когда нужно сделать отвод провода от основной магистрали и необходимо надежно заизолировать соединение. Скотчлок рассчитан на работу с различными кабелями. Существуют такие конструкции скотчлоков, которые позволяют применять их в обычных электрических сетях. Поэтому, в данном случае максимальное сечение кабелей и проводов составляет 4 мм, а с учетом изоляции 5 мм. Изделия могут работать с номинальным напряжением 600 вольт, а в некоторых случаях 1000 вольт. Такие скотчлоки применяются при монтаже электрических сетей в жилых домах. Скотчлок имеет полипропиленовый корпус и обладает высокой устойчивостью к воздействию разнообразных химических веществ и растворителей. Для ножевого контакта используется луженая латунь, абсолютно не подверженная коррозии. Монтаж с применением скотчлоков выполняется обычными плоскогубцами.
В нашей сети магазинов можно приобрести универсальные соединители проводов — скотчлоки различных типов, например скотчлок изолированный HJKT3 — универсальный соединитель проводов, выполненный по технологии IDC, которая позволяет соединять медные, аллюминевые и стальные провода без предварительной подготовки провода. При подключении провода изоляция прорезается и устанавливается надежный электрический контакт.
Виды
Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:
- Проходные;
- Тупиковые;
- Т-образные.
По количеству проводов, чаще всего это:
- На 2;
- На 3 провода;
Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.
Для малых сечений:
- Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.
- Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.
- Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.
- Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.
Для больших сечений:
Scotchlok 316 IR для проводов сечением 0.5-1.5 кв. мм.
- Модель MGC, соединитель для толстых жил сечением 2.5 кв. мм.
- Scotchlok 558 – тупиковые соединители предназначены для соединения и отводов от проводов сечением 0.5-1.5 мм.
- Scotchlok 560 для ответвления без разрыва кабеля. Подходит для жил сечением 0.75-1.5 мм. без геля из-за конструктивных особенностей. Клеммник раскрывается как чемодан и зажимает провода при закрытии или нож предварительно утапливается плоскогубцами.
- Модель 534 клеммник похож по конструкции на предыдущий, но отличается допустимым сечением ТПЖ, в этот раз допускается 1.5-2.5 кв. мм.
- ScotchLok 952 – т-образный соединитель, также предназначен для врезки перпендикулярно основной линии. Врезка под прямым углом происходит с помощью клеммы типа «папа» в разрез на боковой стороне соединителя в закрытом его состоянии.
Перечисленных видов скотч-локов вам должно хватить на большинство практических ситуаций, а сейчас перейдем к разговору о том, как использовать этот вид клеммников.
