Как установить датчик движения на свет
Монтаж сенсора движения для включения света может выполняться несколькими способами, что зависит от дизайна помещения или некоторых требований от заказчиков.
В зависимости от того, как поставить устройство, их различают по следующим типам:
- Накладной. Сенсор монтируется на стене.
- Потолочный. Устройство контроля устанавливается на потолке, может быть интегрировано освещение с датчиком движения света в едином корпусе или расположен непосредственно возле светильника.
- Врезной. Монтаж устройства выполняется методом встраивания в стену, основное предназначение — обнаружение активности в офисных помещениях или жилых комнатах.
Как настроить датчик движения для светильника в помещении
Приобретая детектор для инициации светильника в ответ на обнаружение перемещения объекта в зоне действия, каждый настраивает его в соответствии с конкретными условиями эксплуатации. Однако рассмотрим, как настроить датчик движения для освещения в помещении в общей ситуации:
- Установить и подключить датчик в соответствии с инструкцией от производителя и правилами электромонтажных работ.
- Отрегулировать угол обзора.
- Протестировать прибор с установленными заводскими настройками.
- Внести корректировки, если требуется, подкрутив регуляторы.
Все современные датчики движения оснащаются двумя или тремя регуляторами. Ниже рассмотрим, как выполнить их правильную настройку.
Какие показатели можно регулировать в датчике?
Как правило все последние модели датчиков движения имеют возможность отрегулировать освещенность, чувствительность, время задержки отключения света, а также угол установки.
Если правильно отрегулировать все эти показатели, то Вы можете получить экономию до 50%, что весьма существенно. И стоит учесть, что в устаревших моделях датчиков движения может быть только два настраиваемых показателя – чувствительность и время задержки или освещенность. Пример на фото ниже:
Теперь подробно рассмотрим, как следует проводить настройку показателей на светильнике либо прожекторе.
Настройка показателей датчика
В первую очередь проводят регулировку рабочей зоны покрытия датчика. В новых моделях датчиков движения детектор выполнен отдельной составляющей, которая закрепляется на шарнирах. Как раз его Вам и предстоит настроить таким способом, чтобы инфракрасные лучи могли захватить как можно большую область обнаружения. Также стоит учесть, что важную роль в этом деле играет и высота установки датчика движения, поэтому Вы должны постараться выбрать наиболее оптимальную высоту установки.
Чувствительность датчика движения
Далее Вы снижаете величину чувствительности покуда не получите оптимальный режим работы датчика. Однако Вам стоит понимать, если Вы держите крупную собаку, которая может пробегать мимо датчика, то настроить датчик игнорировать её присутствие скорее всего не получится.
Показатель освещенности датчика движения
Далее Вы можете сделать настройку показателя освещенности (непосредственно на датчике этот показатель обозначается как «LUX»). С помощью показателя освещенность можно отрегулировать работу датчика таким образом, чтобы он срабатывал и включал освещение только в случае наступлении темноты, поскольку работа освещения днем, как правило не требуется. Также, как и с чувствительность, нам сперва нужно установить предельное значение показателя и потом при наступлении темного времени суток можно провести настройку работы датчика по требуемой ступени освещенности.
Время задержки датчика движения
В самом конце Вам предстоит провести регулировку показателя времени задержки, который на датчике обычно обозначен надписью «TIME». Данный показатель самый простой в настройке, Вам всего лишь требуется выставить время от 5 сек до 10 мин на своё усмотрение. Стоит отметить, что бывают датчики движения, в которых время задержки может увеличиваться при каждом новом срабатывании. Для первой настройки рекомендуется установить регулятор «TIME» на минимальное значение. Это поможет Вам провести проверку показателей максимально быстро.
Возможные проблемы и их решение
Нередко после установки или спустя некоторое время датчик движения перестает работать. Чтобы заново его подключить, необходимо продиагностировать проводку, место установки и исправность ламп в светильнике.
Неоптимальное место установки
Очень часто проблема неисправности датчика движения заключена в неоптимальном месте его установки. Если он не имеет регулировки угла обзора, то необходимо правильно подбирать высоту. Обычно в инструкции ее величина указывается. Если сенсор на кронштейне, и настройки не приведены, то наклон и поворот его корпуса нужно подобрать опытным путем.
Перегорание лампы
С датчиком движения лучше использовать только те виды ламп, которые способны выдержать большое количество циклов «включение/выключение». Решить проблему можно, если поставить более надежный источник света, например, светодиод. Повысить срок службы также можно, если подключить устройство плавного включения. Однако в таком случае светильник будет зажигаться с опозданием на пару секунд. Поэтому сенсор потребуется ставить с таким расчетом, чтобы он определял перемещение объекта заранее, а не в тот момент, когда он входит в не освещенную область.
Неисправность проводки
Датчик движения может перестать работать и по причине неисправности электропроводки. Из-за частых циклов «включения/отключения» могут окислится места контактов как в самом устройстве, так и в распредкоробке. Для этого нужно снять крышку и проверить места соединения, предварительно обесточив электрощиток. Помимо этого, сами проводники могут быть некачественными или очень тонкого сечения и, перегреваясь в ходе эксплуатации, быстро приводить к разъединению сети. В последнем случае потребуется проводить поиск обрыва сети и заменять испорченный участок.
Ошибки установки и подключения
А теперь рассмотрим ситуации, когда датчик движения вдруг начал работать некорректно. Одна из главных неприятностей – ложные включения. Здесь ситуация такая. Если ваш прибор вдруг стал самопроизвольно включаться, то в первую очередь надо искать посторонние факторы. К примеру, если датчик установлен на улице, то велика вероятность, что движение деревьев под ветром стали причиной срабатывания.
Проверить это просто. Надо закрыть окошко прибора непрозрачной лентой. Если он продолжает «глючить», значит, причина в нем, а точнее в его неисправности. Если не включает освещение, то значит, надо просто настроить прибор правильно. Или перенести его в другое место.
Следующая ошибка – поменяли местами фазу и ноль. В принципе, для двухпроводных приборов нет разницы, какой провод через него проходит. Его задача – размыкать и замыкать контур. Но в плане безопасности датчик должен врезаться в фазный провод.
Потолочный датчик нельзя устанавливать на стену Источник dachadecor.com
Третья ситуация, когда лампочка после выключения вдруг сразу включается снова. Обычно это случается, когда в светильник установлены лампочки накаливания. Ведь они не сразу затухают, потому что нить накаливания должна остыть. А это дополнительное излучение инфракрасных лучей. Последние улавливает датчик и сработает на их воздействие. Поэтому светильник надо устанавливать так, чтобы он не бил напрямую в окошко прибора движения.
Четвертая ситуация, когда потолочный датчик установили на стену, или наоборот. То есть, приобретая прибор, вы должны значь, что производители предлагают потолочные и настенные модели, у которых угол обзора разный. А значит, они работают по-разному в плане охвата зоны движения. Поэтому потолочные модели на стену монтировать нельзя, и наоборот.
Пятая – окошко прибора загрязнено или на нем появилась трещина. Не все знают, что на окошке датчика установлено не просто прозрачное стекло. Это так называемая линза Френкеля. Именно она фокусирует инфракрасные излучения, передавая сигналы дальше по цепочке. Любой дефект или небольшое грязевое пятнышко делает работу прибора движения некорректным.
И другие ситуации некорректной работы датчика движения: блики от окон, сильный порыв ветра, работа внешнего блока кондиционера, конвекция нагревательных приборов, движение тёплого воздуха.
Области применения
Основное назначение рассматриваемых в статье фотореле — организация автоматического включения искусственного освещения при отсутствии естественного. Но находят они применение и в других задачах;
- орошение газона и полив домашних растений. Прибор подключается к системе орошения, и она начинает работать по утрам или вечерам, в зависимости от настроек;
- подключение датчика света полезно в создании «умного дома». Такой сенсор — важный элемент экосистемы smart home и обеспечивает периодическое включение-выключение света, автоматическое перекрытие воды по таймеру и прочие действия по желанию владельца;
- реализация проектов, где от оборудования требуется выполнение некоторой команды при достижении установленного порога освещения — сигнализации, автоматические счетчики, системы автоматизированной фото-видеосъемки, и так далее. Фотодатчики распространены на конвейерах, где с их помощью происходит подсчет произведенной продукции;
- автоматизация лабораторных процессов;
- контроль температуры в помещении или уровня нагрева жидкости с фотореле. При достижении ртутным столбом термометра определенной точки он пересекает падающий на фотоэлемент световой луч, вызывая срабатывание реле выключения нагрева или включения вентилятора;
- автоматическая школьная сигнализация оповещения о переменах. Замыкая проделанные в определенных местах световые отверстия, минутная стрелка вызовет срабатывание звонка;
- реализация «умных» питьевых фонтанчиков и водопроводных кранов, открывающихся при поднесении к ним рук (которые перекрывают падающий на фотосенсор свет);
- животноводство — имитация режима «день-ночь» в местах содержания животных;
Виды и особенности применения в освещении
Датчики движения используются в охранных системах и в системе освещения — для включения освещения только на время присутствия человека. Использование этого элемента позволяет экономить на оплате за освещение, причем без снижения уровня комфорта. Надо только правильно выбрать положение детектора и настроить его.
Принцип работы освещения с датчиком движения
Датчики движения бывают двух типов — активные и пассивные. Активные — ультразвуковые, лазерные и микроволновые. Они излучают волны определенного диапазона и «ловят» ответ. Свет включается когда посланный и принятый сигналы отличаются. Это значит, в поле действия прибора появился посторонний объект.
Пассивные датчики движения — инфракрасные. Они построены на основе пироэлектрических датчиков, которые реагируют на ИК-излучение. В паре с пироэлементом используют специальные фокусирующие линзы. Всем известно, что человек излучает тепло в инфракрасном диапазоне. Линзы фокусируют это тепло, направляя его на пироэлемент. На его выводах формируется разность потенциалов, что в конечном итоге приводит к замыканию цепи питания осветительных приборов. Почему эти детекторы движения называют пассивными? Потому что сами они не вырабатывают волны идущие во вне, а только регистрируют появление тепла в инфракрасном диапазоне.

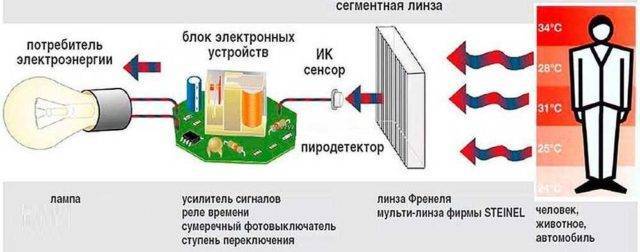

Так работает пассивный инфракрасный датчик движения
Какие датчики движения лучше? Зависит от области применения. В охранных системах лучше комбинированные, так как они отслеживают несколько параметров. Но подобный датчик движения для включения света — неоправданная трата средств, так как достаточно обычного пассивного инфракрасного детектора. Именно они обычно и стоят для включения ламп при появлении человека — это оптимальный выбор.
Общие принципы монтажа выключателей освещения
Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.
В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).
Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.
Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.
Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.
Технические характеристики устройств
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.
Угол обзора
Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.
Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.
Радиус действия
Дальность действия следует подбирать с запасом
Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.
Мощность подключаемых источников освещения
Мощность датчика следует расчитывать с запасом
Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.
В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.
Способ крепления и выбор места установки
Чаще всего датчики крепят на стену
Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:
- Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
- На потолке.
- На стене.
- Встраиваемые модели, предназначенные для скрытой установки.
Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.
Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.
Дополнительные возможности
Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:
- Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
- Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.
Выбираем оптимальное место для установки датчика
Потолочные датчики с круговым обзором монтируются обычно в центре помещения, или в наиболее высокой его точке. Куда больше имеется вариантов установки для настенных приборов.
Для освещения лестничной клетки
В многоквартирном жилом доме лучше всего договориться со всеми жильцами подъезда и установить общую систему освещения для всех его пролётов. Если такого согласия добиться не удалось, можно сделать персональное освещение входной двери в квартиру, установив над ней датчик и настроив его на минимальную чувствительность срабатывания, только при непосредственном приближении.
В загородном доме или коттедже можно смонтировать систему освещения лестницы, последовательно включающей светильники при движении по ней. В минимальном варианте требуется всего два устройства: внизу и вверху.
Для уличного освещения
Снаружи датчики и осветительные приборы можно установить над въездными воротами, входом в дом, гараж, баню, беседку или другие помещения. Можно поставить отдельные датчики для каждого уличного фонаря в саду или на тропинке около дома. Для целей уличного освещения следует использовать датчики, имеющие анализатор наружной яркости, действующие только при наступлении сумерек.
Сейчас на рынке осветительных приборов можно найти варианты светодиодных ламп для наружного освещения, совмещённых с солнечными панелями и датчиками движения. Они не требуют подведения внешних питающих электрических линий. Существуют также и беспроводные модели, работающие от батареек или аккумуляторов. В этих же целях рационального использования электроэнергии в домашних условиях устанавливают фотореле для уличного освещения.
Toп 3
Есть много видов датчиков. Но выделяют трех производителей. Они гарантируют качество и надежность.
- Theben.
- Rev Ritter.
- Camelion.
Датчик движения — это сложное приспособление, что необходимо регулировать под индивидуальные особенности. Если игнорировать правила, то прибор не будет работать в положенном режиме. Нет никакой необходимости приобретать устройство по большой цене, поскольку в продаже имеются не слишком дорогие модели, что уже зарекомендовали себя на рынке в качестве надежного средства. Были указаны наиболее подходящие варианты. Именно их желательнее всего покупать для своего дома.
Следуя всем инструкциям, есть возможность настроить оборудование под свои индивидуальные потребности. В такой ситуации проблем с работой датчика получится грамотно избежать.
При возникновении неисправностей их довольно легко исправить самостоятельно.
Что такое фотореле, устройство и принцип действия
Если рассмотреть фотореле в качестве «черного ящика», то его устройство и принцип действия просты:
- на стороне входа чувствительный элемент, куда попадает свет;
- на выходе – сигнальное устройство;
- на корпусе – настроечный орган.
При попадании света (или прекращении попадания) на чувствительный сенсор устройство выдает сигнал, который можно использовать для управления исполнительными механизмами, фонарями (напрямую или через реле-повторитель).
Реле освещенности как «черный ящик».
Можно выдавать сигнал на пульт управления или инициировать работу тревожной сигнализации. Сигнал может быть в виде:
- изменения уровня напряжения (логического уровня);
- «сухого контакта» реле;
- изменения состояния электронного ключа (транзистор с открытым коллектором) и т.д.
Детектор освещенности может быть встроенным в корпус прибора, а может быть выносным. Тогда его можно установить в любом удобном месте. Орган настройки позволяет регулировать уровень срабатывания – можно заставить реле включать свет раньше или позже.
На самом деле устройство фотореле более сложно.
Блок-схема фотореле.
В общем случае прибор содержит:
- элемент, чувствительный к свету (фоторезистор, фотодиод и т.п.);
- устройство преобразования (преобразует изменение состояния сенсора в изменение электрического напряжения);
- усилитель-буфер;
- пороговое устройство – сравнивает напряжение от датчика с заданным уровнем;
- таймер – ограничивает время работы освещения;
- формирователь выходного сигнала.
Устройства разных производителей имеют разную схемотехнику. Некоторые элементы могут быть совмещены, некоторые могут отсутствовать. Некоторые приборы имеют фиксированный уровень срабатывания, у них нет органа регулировки.
Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа
Производители сейчас предлагают пользователям два вида ДД: потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.
Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.
Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.
Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.
Варианты использования датчика движения
Кроме осветительных устройств сенсор движения может быть использован и для включения других средств оповещения. Это может быть звуковой маячок или система центральной сигнализации. При дополнении охранного комплекса сенсор монтируется при наиболее важных входах в здание или в коридорах. Также можно использовать датчик в качестве коммутатора для включения освещения в темных помещениях, где постоянно требуется включать светильник.
Намного проще и удобнее автоматизировать процесс. Сенсор при появлении в зоне действия человека автоматически замкнет цепь питания лампы и после ухода объекта из зоны — отключит. В зависимости от модификации датчик может быть настроен на отсрочку момента отключения после пропадания человека от 10 с до 7 м. Это позволит не только обеспечить комфортные условия передвижения, но и экономию электрической энергии, потому что свет будет гореть только при нахождении человека в зоне действия излучателя и приемника.
Как подключить трехпроводной датчик к двум проводам
А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?
С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.
диод VDI 1N4007
конденсатор 2,2мкф на 400В
Диод
устанавливается между двух клемм:
А-выход с датчика
N – место подключения ноля
Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.
Обычный
выход “А” остается пустым. На нем “сидит” только ножка
диода и более никаких проводников сюда подключать не нужно.
Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите. Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.
Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.
Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.
Кроме того,
суммарная мощность освещения для такого подключения – не более 80Вт.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
