Как правильно подключать светильник на двойной выключатель своими руками

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм 2 .

1. На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
2. На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый).
3. Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
4. На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
5. В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
6. Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
7. Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
8. Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

1 – ответвительная коробка; 2 – к корпусу светильника; 3, 4 – подрозетники

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю провода , согласно схеме.

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение

Не соединяйте в одну скрутку медные и алюминиевые провода.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

1. Внимательно изучить инструкцию по подключению люстры.
2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Источники

• https://600doneba.ru/kak-podklyuchit-lyustru/
• https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry
• https://svetilnik.info/lyustry/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html
• https://kak-sdelano.ru/elektrica/podklyuchenie-lyustryi
• https://otlichnyjremont.ru/elektrika/sekrety-i-tonkosti-raboty-po-podklyucheniyu-lyustry-k-vyklyuchatelyu.html

Варианты подключения проходных выключателей

Чтобы знать точно, как правильно установить проходной выключатель, нужно для начала разобраться со схемами подключения различных типов переключателей с разным количеством осветительных приборов.

Схема подключения одноклавишных проходных выключателей

Схема одноклавишного проходного переключателя является наиболее простой.

Схема подключения проходного выключателя к группе освещения

• В первую очередь обесточить электросеть и при помощи специального индикатора убедиться в отсутствии напряжения. Только после этого можно приступать к дальнейшим работам.
• Для реализации схемы к распределительной коробке должно приходить 5 проводов:

1. питающий – от автомата или пробок;
2. 3 двухжильных кабеля, идущих непосредственно на выключатели;
3. подключаемый к осветительному прибору.

• Концы проводов зачистить от изоляции;
• Выключатели подключаются в разрыве фазного провода, а нулевой, через распределительную коробку идет на осветительный прибор. Необходимость пропуска фазы через выключатель вызвана тем, чтобы обеспечить безопасность при обслуживании или ремонте осветительного прибора;
• Индикатором определяем фазовый провод и с помощью скрутки соединяем с одним из проводов первого выключателя (обычно для удобства задействуют провода красного или белого цвета);
• Далее нулевые клеммы выключателей проводами соединяются между собой (видно на схеме), а отдельный контакт второго выключателя через провод подключается к светильнику;
• Провод от лампы в распределительной коробке соединяют с нулевым проводом, идущим от электрощита;
• Визуально проверить правильность соединений, сверяясь с приведенной выше схемой и если все в порядке, то можно подавать питание. Перед подачей питания нужно заизолировать скрутки, уложить аккуратно провода в распредкоробке и закрыть ее крышкой.

Для управления освещением более чем из двух мест понадобится включение в схему одноклавишного перекрестного переключателя.

Схема подключений двухклавишных проходных выключателей

Проходные выключатели с несколькими клавишами предпочтительнее ставить в больших помещениях с несколькими входами и различными осветительными приборами, которые требуется включать одновременно. Наиболее популярно подключение проходного двойного выключателя, позволяющего управлять несколькими группами светильников.

Схема того как подключить двойной проходной выключатель

Проходной переключатель с двумя клавишами представляет собой два одноклавишных переходных выключателя, которые заключены в единый корпус. Соответственно для монтажа и функционирования устройству понадобится шесть проводов, что хорошо видно на схеме двухклавишного проходного выключателя.

Проходные трехклавишные выключатели

Схема освещения с использованием трехклавишного проходного выключателя довольно сложна из-за наличия в ней большого количества проводов. Однако данные коммутирующие устройства пользуются популярностью, поскольку позволяют управлять тремя различными группами освещения из одной точки доступа.

В электросхеме подключения тройные проходные выключатели обычно представляют собой двухклавишный и одноклавишный переключатели.

Инструкция по подключению двухкнопочного выключателя

Монтаж двойного выключателя – задача не сложная. Здесь просто будет больше контактов, чем в одноклавишнике. Для установки двойного выключателя света вам понадобится трехжильный провод, инструменты для зачистки проводов и клеммы.

Перед началом работы разберите выключатель, снимите с него внешние клавиши. Далее следуйте по инструкции:

Фото	Описание работ
	Для подключения 2х клавишного выключателя проведите от щитка трехжильный провод к распределительной коробке.
	Фазу подключите к разъему автомата, ноль – к нулевой шине, провод заземления – к шине заземления.

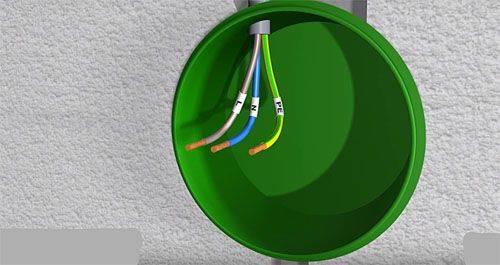

	Освободите и зачистите концы всех трех жил, промаркируйте фазу, ноль и землю.
	От коробки к выключателю спустите трехжильный провод, оставьте концы достаточно длинными, чтобы было удобно их зачищать и крепить.
	Зачистите и промаркируйте концы этого провода в коробке.
	Фазу подсоедините к верхней клемме переключателя, а ноль и землю – к двум нижним. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами.
	Подключение в первой люстре проводится, как и в случае с одноклавишным переключателем. Земля подсоединяется на корпус, фаза и ноль – ко соответствующим контактам люстры.
	Концы провода от первой люстры промаркируйте и зачистите.
	Повторите процедуру со вторым светильником. Можно использовать для подключения контактную группу.
	Концы провода от второй люстры также подготовьте для соединения.
	Скрепите соответственно промаркированные жилы. Фазы, ноль, землю – все по отдельности.
	Если в системе нет заземляющего проводника, количество соединений будет меньше в коробке и на люстрах.
	Последний этап работы – установка клавиш выключателя и крышки коробки.

Подключение выключателя, через распределительную коробку.

Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко. От электрощитка идёт 2 провода — ноль и фаза. Ноль помечается синим цветом, фаза красным. На картинке 3 — схема выключателя с проводами разных цветов.

Фаза должна проходить через выключатель, при работе которого должен осуществляться разрыв/соединение, именно фазы, а не ноля. Определить, в каком проводе находится фаза легко, при включенной сети, необходимо задеть индикаторной отверткой оба провода, поочередно, там где загорится красный световой индикатор будет фаза.

Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы.

Для соединения фазного провода к самому выключатель необходимо:

• при помощи отвёртки снять клавишу выключателя, и отвернуть винты крепления корпуса;
• зачистить фазный провод с обоих концов, и при помощи фиксирующий винтов и пресс — шайб, зажать между контактами выключателя.

Провод идущий от электрощитовой должен крепится к нижней части выключателя, а идущий от светильника подсоединить к верхней.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением 220 V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего. Которые будут проходить через распределительных коробку, причём нуль будет идти на осветительный элемент (электролампа, или несколько ламп, подключенных параллельно), а фаза проходить через выключатель.

При помощи ножа необходимо равномерно снять (зачистить) изоляцию с каждого конца провода, на 3 — 4 см. При помощи плоскогубцев/пассатижей осуществить скрутку проводов друг с другом. Нулевой идущий от сети с нулевым проводом, идущим на лампочку, а фазный провод соединить с проводом идущим от выключателя.

Принцип работы схемы выключателя заключается в том, что при нажатии клавиши выключателя происходит соединение фазного провода, и электричество подаётся к световому источнику. Нулевой провод идёт, без разрыва, на источник.

Завершающим этапом работы будет изоляция электропроводки. Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Корпус коробки нужно закрыть пластмассовой заглушкой.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Что делать, если проводов больше

Изложенная схема подключения актуальна для двойных устройств, к которым подходят три провода. Если наблюдается картина, когда в наличии имеются 4 и более провода:

1. Определите фазу. Поставьте соответствующую отметку на этом кабеле. Это поможет избежать возможных неприятностей. Чтобы случайно не прикоснуться к фазному проводу, загните его конец.
2. Определите провода, уходящие на осветительные приборы. Для этой цели можно использовать мультиметр. Переведите прибор в режим прозвона и изучите с его помощью провода.
3. Дополнительный провод наверняка является «землей». Если от светильников отходит земляной провод, нужно обеспечить его соединение с соответствующей «землей», принадлежащей распределительному щитку. Скрутите их и зафиксируйте крепление.
4. Если у осветительных приборов нет «земли», изолируйте лишний провод. Не отрезайте – возможно, он пригодится в дальнейшем.

Может быть и такое, что лишний провод не является «землей». Чтобы точно в этом убедиться, нужно измерить его напряжение:

1. Возьмите мультиметр.
2. Проставьте предельное напряжение на 1000 В. Если понадобится, предел можно будет позже уменьшить.
3. Одним щупом дотроньтесь до фазы.
4. Вторым щупом прикоснитесь к проводу с неопределенным назначением.
5. Показатель напряжения, приближенный к 220 В, означают, что щуп мультиметра трогает «ноль».
6. Значения менее 220 В сигнализируют о том, что вы изучаете земляной провод.

Если мультиметр отсутствует, можно воспользоваться другим способом. Однако следует соблюдать аккуратность и помнить, что он может иметь опасные для здоровья последствия:

1. Нужно взять 2 кабеля. Они должны быть жесткими и одножильными. На их концах следует зачистить изоляцию. К оголенным проводам прикасаться нельзя ни в коем случае.
2. Затем следует взять лампочку и подвести к ней эти 2 кабеля. Если была выбрана настольная лампа, примотайте кабели к вилке.
3. Одним концом, отходящим от лампочки, нужно дотронуться до фазы.
4. Второй конец требуется подвести к проводу, назначение которого еще предстоит определить.
5. Если лампочка загорается, это свидетельствует о том, что провод является «нулем».
6. Отсутствие реакции со стороны лампочки и выбитый автомат означают, что проверяется «земля».

Устройство выключателя с двумя клавишами и принцип работы

Двойные переключатели нужны для того, чтобы подавать электричество независимо на разные лампочки, или на две группы ламп в одном осветительном приборе. Подобный коммутатор имеет две клавиши на лицевой стороне.

Устройство имеет простую схему. Каждый выключатель имеет вход для фазы, и два выхода на кабели, идущие к светильнику.

Контакты от осветительного прибора подведены к своей собственной кнопке управления. В обычном положении контакты разомкнуты, и электричество не проходит по цепи. При нажатии кнопки, устройство замыкает контакты. Как результат, зажигаются лампочки, поскольку на них начинает поступать электрический ток.

Внешнее и внутреннее устройство двухклавишного выключателя

Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.

ФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутри

Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.

Статья по теме:

Схема выключателя и розетки питания через одну распределительную коробку.

Часто возникает необходимость подключения дополнительных источников питания в одной комнате помещения. В этом случае, можно осуществить подключение через распределительную коробку, через которую уже подключен светильник. На картинке схема выключателя и розетки.

Для этого необходимо установить корпус розетки на стену, недалеко от коробки. Зачистить от изоляции концы проводов идущие от розетки, и подсоединить методом скрутки к проводке находящейся в коробке. Фазный провод от розетки подключается к базе питания ( 2 красных провода), а ноль к нулевой линии (2 синих провода). Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Корпус розетки прокручивается одним винтом — посередине.

Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Проверку схемы выключателя и розетки можно произвести при помощи специального прибора, или просто включив в розетку потребитель питания.

Основные требования

Самые главные требования при работе с электропроводкой – соблюдение правил безопасности и правил монтажа электроустройств. Нет смысла изучать «библию» электриков: «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП) и «Правила устройства электроустановок» (ПУЭ). Такая документация необходима в основном тем людям, для которых работа с электроэнергией является основным родом деятельности. Для домашнего ремонта, чтобы соединить люстру с выключателем, достаточно знать и соблюдать несложные правила.

Правило 1. Весь инструмент, которым будут выполняться работы на электропроводке, должен иметь качественную изоляцию рукояток.

Набор инструмента с изолированными рукоятками

• Правило 2. Большинство работ должно выполняться только на обесточенных проводах. Недостаточно при этом щелкнуть выключателем света. Для полного отключения электроэнергии существует основной выключатель на квартирном щитке, который нужно выключить перед началом работ.
• Правило 3. Выключатель освещения монтируется исключительно в разрыв фазного провода.

Правильное подключение выключателяВыключатель монтируется в разрыв фазного провода

Схема подключения люстры с двойным выключателем

Как видно из рисунка, на двойной выключатель подходит три провода, один из которых идет от распределительной коробки, а два других используются для подсоединения светильника. Поэтому при монтаже новой проводки нужно использовать кабель с 3 проводами.

Подключение люстры к двойному выключателю производится по тем же правилам, что и подключение обычного светильника.

Чем чревата переполюсовка?

Довольно часто можно услышать от непрофессиональных советчиков, что установка выключателя может производиться на любой провод. Мол, какая разница, ведь при разомкнутых контактах ток через лампу не идет и этого достаточно. Это не так. Дело в том, что если выключатель разрывает нулевой проводник, то через лампы люстры ток не протекает, но на всех проводах будет присутствовать фазный потенциал, что грозит ударом тока при проведении работ.

Менее опасная, но неприятная особенность такой коммутации – люминесцентные светильники и лампы-«экономки» могут слабо светиться или мерцать даже в выключенном положении.

Инструмент

Для подключения люстры или иного светильника будет необходимо следующее:

• Прямая и крестообразная отвертки;
• Бокорезы;
• Пассатижи;
• Острый нож;
• Измерительный прибор, цифровой или стрелочный;
• Индикаторная отвертка (пробник);
• Изоляционная лента.

Назначение большинства инструментов понятно без комментариев. Зачем нужен нож? В некоторых случаях, а именно при снятии изоляции с одножильных проводников электрического кабеля, бокорезы или пассатижи использовать нельзя, поскольку поперечный надрез жилы на подключаемом проводе приведет к ее перелому. Особенно это справедливо для алюминиевых проводов.

Изоляцию нужно срезать острым ножом подобно тому, как затачивают карандаш. Продольные царапины на жилах проводов не страшны.

Индикаторная отвертка служит для поиска фазного проводника. И хотя ее конец предусматривает возможность использования в качестве отвертки, делать этого не нужно, поскольку механическая прочность индикатора очень мала и нормально затянуть винт без поломки инструмента практически нереально (можно, но инструмент прослужит очень недолго).

Индикаторная отвертка – главный инструмент электрика

Подробнее следует остановиться на измерительных приборах. Они бывают цифровые и стрелочные. По большинству параметров предпочтительнее цифровые. Они имеют высокую точность, не боятся ударов и падений с высоты, защищены от перегрузки.

Стрелочный прибор должен использоваться только в том положении, для которого он предусмотрен (большинство переносных приборов нужно располагать горизонтально), падение с высоты с вероятностью 100% выведет его из строя, как и перегрузка при неправильно выставленных положениях регулятора. Несомненное достоинство стрелочного прибора – измерение напряжений можно производить без встроенного источника питания.

Недорогие стрелочный и цифровой тестеры китайского производства

Замечание ко всем типам приборов: рабочий диапазон должен предусматривать измерение переменного напряжения не менее 500 В.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правила техники безопасности

При работе с электричеством, а уж тем более, когда необходимо выдерживать четкую последовательность работ необходимо максимально придерживаться правил соблюдения техники безопасности

Основным моментом, на который следует обратить особое внимание при установке люстры должно быть работа с оголенными проводами. Такие работы проводятся только при отключенном общем рубильнике дома или квартиры

Убедится в отсутствии напряжения нужно с помощью индикатора напряжения.

Подгонка проводов, установка выключателя, соединение проводов светильника и проводов электропроводки в клеммной коробке должны проводиться при выключенном напряжении в сети.

Вместе с тем для выбора необходимого провода необходимо проверить наличие напряжения на проводниках, делать это необходимо с максимальной осторожностью и только исправным инструментом с изолированными металлическими частями и рукоятками. При испытании собранной схемы допускается включение и выключение приборов только после их окончательной фиксации и изололяции скруток проводов

При испытании собранной схемы допускается включение и выключение приборов только после их окончательной фиксации и изололяции скруток проводов.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Основные выводы

Произвести подключение люстры или потолочного светильника можно только, внимательно ознакомившись с основами электротехники и требованиями по безопасности.

1. Все работы должны проводиться только при отключенном на электрощите автомате.
2. Весь инструментарий необходимо подготовить еще до начала работ. Ручки должны быть изолированными.
3. В случае отсутствия маркировки можно произвести позвонку контактов с помощью индикаторной отвертки или вольтметра.
4. При группировке проводов необходимо объединять их в группы по «фазам» и «нулевкам».
5. Скручивая контакты прибора и домовой проводки, следует использовать клеммы или самостоятельно заизолировать места соединений.
6. Во всех новых домах присутствуют кабели заземления, которые необходимо соединять с их аналогами в приборах или при неиспользовании изолировать.

Основные правила подключения осветительных приборов распространяются на все конструкции: от самых простых до сложных. Зная схему, справиться с этой работой может даже начинающий мастер.

Предыдущая

Люстры4 простых шага, как самому поменять люстру на натяжном потолке

Следующая

ЛюстрыОсобенности замены люстры

Подведём итоги

Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем. Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.

Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.

Источники

• https://zen.yandex.ru/media/vodatyt/shema-podkliucheniia-dvuhklavishnogo-vykliuchatelia-na-dve-lampochki-instrukciia-dlia-elektromontaja-5e9aa55a3fdcda291b794932
• https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
• https://HouseChief.ru/kak-podkljuchit-dvojnoj-vykljuchatel.html
• https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/
