Как подключить газовый котёл к водяному отоплению в частном доме
Приступим к разбору примеров. Для того чтобы не дублировать информацию, нами будет рассмотрена схема подключения двухконтурного газового котла к системе отопления (используем турбированный котёл). Одноконтурные модификации подключаются аналогичным образом, только за минусом контура ГВС (что только упрощает задачу). В нашем примере мы монтируем отопительную систему замкнутого типа без тёплых полов, дополнительных контуров и бойлеров.
Схема подключения котла отопления включает в себя следующие этапы:
- Соединение оборудования с дымоходом.
- Подключение к газовой магистрали.
- Подключение к водопроводу.
Процедура начинается с разметки места под установку котла. Для напольного аппарата делается устойчивое основание, например, из бетонной стяжки. Установка на горючие основания не допускается. Настенные модели вешаются на специальные кронштейны. Крепёж должен быть настолько прочным, чтобы выдержать вес котла.
Соединение с газовой магистралью
Для подключения отопительного агрегата к газовой магистрали используется гибкий шланг, подключаемый к газовой трубе. Также можно «посадить» аппарат на жёсткую металлическую трубу, но это не так удобно. В схему обязательно включается фильтр, препятствующий проникновению мельчайшего мусора в газовые узлы. При применении энергозависимых котлов здесь ставят диэлектрические изоляторы.
Соединение с дымоходом
Коаксиальные дымоходы выполняют роль воздухозаборников и одновременно с этим обеспечивают удаление продуктов сгорания. Справиться с их подключением смогут даже малоопытные монтажники.
Подсоединение котла к домашнему дымоходу осуществляется с помощью труб подходящего диаметра – они продаются в любых специализированных магазинах. Проще всего, если в системе отопления задействуются турбированные агрегаты (с закрытыми камерами сгорания). Их преимуществом является то, что они требуют традиционных дымоходов. Вместо них здесь используются коаксиальные дымоходы – двойные, труба в трубе.
Данные дымоходы в большинстве случаев выводятся за стенку, на которой крепится сам котёл. Также возможен их отвод за любые другие стены (с удлинением).
Подключение к системе водоснабжения
Продолжаем подключение газового котла в частном доме к автономной системе отопления. Наша следующая задача – подключить оба контура. Для начала разберёмся с контуром горячего водоснабжения. Здесь всё просто – устанавливаем на входе кран и фильтр грубой очистки, чтобы избежать загрязнения вторичного теплообменника мелкими механическими включениями. На выводе горячей воды устанавливаем ещё один кран, подключаем к нему трубу, по которой вода побежит к точкам водоразбора.
Данная схема незначительно усложняется системами многоступенчатой фильтрации воды. Чаще всего они устанавливаются сразу же после входа водопроводной трубы в домовладения. Можно поступить проще – пустить горячую воду без фильтра, установив его на кран с холодной водой. В этом случае достаточно приобрести систему фильтрации «Аквафор Трио» (их много, функционал и очистительные свойства зависят от типов используемых картриджей).
Подключение к контуру отопления
Подключить газовый котёл к системе отопления своими руками проще простого. Для этого нам понадобятся:
- Два вентиля с обратным клапаном.
- Группа безопасности (если её нет в котле).
- Расширительный бачок (при его отсутствии в котле).
Если используемый вами агрегат не содержит циркуляционный насос, его необходимо поставить на обратной трубе, чтобы избежать падения давления в теплообменнике.
Если у вас на руках современный настенный газовый котёл, то в нём наверняка будет почти вся необходимая нам обвязка – это автоматический спускник воздуха, предохранительный клапан, циркуляционный насос и расширительный бачок. Иногда к штатному бачку добавляются внешние баки, если система отопления обладает большим объёмом. Также отопительные агрегаты наделяются механическими термометрами или термоманометрами для контроля рабочих параметров.
Первый пуск и настройка котла
Когда с монтажными работами и подключением покончено, можно переходить к настройке и тестированию оборудования.
Выполнение первого запуска
Первоначальным действием, сопровождающим первый запуск газового котла марки Аристон, является заполнение отопительного контура водой. При этом необходимо установить воздушные клапаны радиаторов в рабочее (открытое) состояние.
Те же действия, направленные на спуск воздуха из системы, применяются к циркуляционному насосу котла. По мере заполнения контура водой, вывода воздуха из системы, достижения давления воды на манометре 1 – 1,5 атмосферы, кран на линии подпитки закрывают.
Первому запуску газового котла обычно сопутствуют подготовительные операции, связанные с наполнением системы водой, спуском воздуха, проверки герметичности газовых линий
На следующем этапе пуско-наладки газового котла выполняют действия, связанные с подачей газа.
Порядок действий примерно следующий:
- открыть двери и окна рабочего помещения;
- исключить наличие источников открытого огня;
- выполнить проверку схемы горелки и системы регуляции на герметичность.
Тестирование узла регуляции и горелки на герметичность выполняется посредством кратковременного открывания (не более 10 минут) основного запорного вентиля газовой линии. При этом электромагнитный клапан и ручная заслонка котла устанавливаются в закрытое положение. При таком положении системы счётчик расхода газа должен показывать нулевой результат (отсутствие утечки).
Настроечные манипуляции с панелью управления
Современное газовое нагревательное оборудование оснащено панелью управления, где пользователь может задавать желаемые параметры работы агрегата. Далее рассмотрим подробнее как настроить бытовой газовый котел бренда Аристон.
Управление в процессе эксплуатации котла, как и управление в режиме первого пуска с проведением необходимых настроек, осуществляется через пользовательскую панель управления Аристон
Собственно, действия пользователя на панели управления здесь очевидны:
- Включить аппарат активированием кнопки ВКЛ/ВЫКЛ.
- Отметить на дисплее параметры рабочего режима.
- Отметить на дисплее функции сервисного режима.
Далее проверяются параметры газа, для чего демонтируется фронтальная панель котла, опускается плита панели управления и выполняются тестовые манипуляции с подключением измеряющего манометра к патрубкам отбора давления.
Эти операции – прерогатива специалистов газовых служб. Самостоятельное выполнение не рекомендуется, так как необходимо чётко знать функционал оборудования.
Раскладка клавиатуры пульта Аристон: 1 – информационный экран; 2 – регуляция температуры ГВС; 3 – клавиша выбора режима (Mode); 4 – функция «Комфорт»; 5 – клавиша ВКЛ/ВЫКЛ; 6 – режим «Авто»; 7 – клавиша сброса «Reset»; 8 – регуляция температуры контура отопления
Затем котел запускается в тестовом режиме через системную функцию «Трубочист». Для входа в тестовый режим следует активировать кнопку сброса (Reset) и удерживать в нажатом состоянии не меньше 5 секунд. Выход из тестового режима осуществляется повторной активацией клавиши сброса.
Тестирование максимальной/минимальной мощности
Этот вид теста также предусматривает контрольный отбор давления по специализированным точкам оборудования с последующим замером параметров на манометре. Необходимо отсоединять компенсирующую трубку камеры сгорания. Опять же применяется режим «Трубочист», активируемый через управляющую панель.
Аналогично проводится тестирование котла на уровень минимальной мощности. Правда, дополнительно используется регулировочный винт модулятора, если требуется подкорректировать величину минимального рабочего давления котла. По этому поводу ниже размещён видеоролик, где модулятор почему-то называют мотором.
Запуск оборудования в эксплуатацию
Процесс запуска аппарата предусматривает следующие действия пользователя:
- Активировать кнопку ВКЛ/ВЫКЛ (ON/OFF).
- Выбрать режим ожидания.
- Удерживать нажатой кнопку «Режим» (Mode) 3-10 секунд.
- Дождаться прохождения цикла удаления воздуха (около 7 минут).
- Открыть линейный газовый кран.
- Включить режим эксплуатации ГВС кнопкой «Mode».
Если все действия выполнялись мастером специализированной фирмы, то он проверяет соответствие давления газа во время работы агрегата и составляет соответствующий акт.
А также проводит инструктаж по безопасной эксплуатации газового оборудования и ставит котел на гарантию.
Расположение котла
Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.
Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.
Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:
- Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
- Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
- Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
- Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
- Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.
В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.
Правила установки настенного газового котла
Поверхность стены, находящуюся за тепловым агрегатом, требуется защитить несгораемым материалом. Высота установки настенного газового котла предполагает, что подвес нижней части теплоагрегата будет находиться на расстоянии не меньше 80 сантиметров от пола, а промежуток между стеной и задней поверхностью составит 5 сантиметров. Этап второй – подсоединение магистральных отопительных труб. К котлу потребуется подключить количество труб в зависимости от того, какая монтируется система — однотрубная или двухтрубная. До того, как выполнить соединение, с патрубка агрегата убирают заглушки. На вход обратки специалисты советуют установить фильтр, чтобы в котел не попали мусор и грязь из тепловой магистрали.
Немаловажное значение имеет качество воды, а точнее ее жесткость при использовании в качестве теплоносителя. Исправить недостаток поможет такое очистное оборудование как полифосфатные дозаторы, а иначе настенный прибор быстро перестанет работать. Этап третий — подсоединение теплоагрегата к газовой сети
Правила, как подключить настенный газовый котел, трактуют, что эту часть монтажа должны выполнять только специалисты, имеющие соответствующие допуски
Этап третий — подсоединение теплоагрегата к газовой сети. Правила, как подключить настенный газовый котел, трактуют, что эту часть монтажа должны выполнять только специалисты, имеющие соответствующие допуски.
При проведении работ потребуется установить следующие элементы:
- шаровой вентиль (газовый), который монтируют на входе в агрегат;
- счетчик на газ и датчик утечки – их врезают в магистраль перед прибором;
- термозапорный клапан (согласно правилам пожарной безопасности). Когда температура около настенного теплоагрегата повышается до критического значения, например, при возникновении пожара, данное устройство автоматически перекроет подачу газа.
Этап четвертый — подсоединение к электросети. Электропитание необходимо не для всех газовых котлов, а только для тех, которые имеют вентилятор, предназначенный для отвода отходов и систему автоматики. Обычно обустраивают трехпроводную схему включения и обязательно с заземлением. Навесной котел лучше подключать в электросеть с использованием стабилизатора напряжения, чтобы избежать скачков напряжения.
Этап пятый – обустройство вывода в трубу дымохода. Для газовых котлов атмосферного типа требуется подключение к индивидуальному дымоходу. Схема подключения настенного газового котла предусматривает, что прибор соединяют с дымоходом с использованием железной трубы определенного сечения, которая устойчива к высоким температурам, механическому износу и влиянию продуктов сгорания.
Прежде, чем приступить к выполнению подсоединения, нужно убедиться, что в дымоходе нет мусора и остатков сажи.
При установке отрезка трубы, идущего от котла в дымоход, соблюдают следующие правила:
- вертикальная часть, расположенная на выходе из прибора, должна быть длиной не меньше двух диаметров до места поворота;
- далее труба должна располагаться с наклоном в сторону агрегата;
- участок, подсоединяемый к дымоходу, иметь должен по возможности минимальную длину.
В котлах, оборудованных закрытой камерой, проблема отвода продуктов сгорания решается проще. Их можно подсоединять к коллективным дымоходам или применять коаксиальную трубу, которую выводят сквозь стену непосредственно на улицу. За высотой подвеса трубы следить не требуется, поскольку тягу создает встроенный вентилятор.
Этап шестой – заполнение водой. Перед пробным запуском открывают вентиль, как правило, находящийся внизу навесного котла. Воду закачивают до тех пор, пока давление не составит 2 атмосферы. Этот процесс должен происходить медленно, чтобы вывести имеющийся внутри воздух. Отопительную конструкцию следует проверить на герметичность.

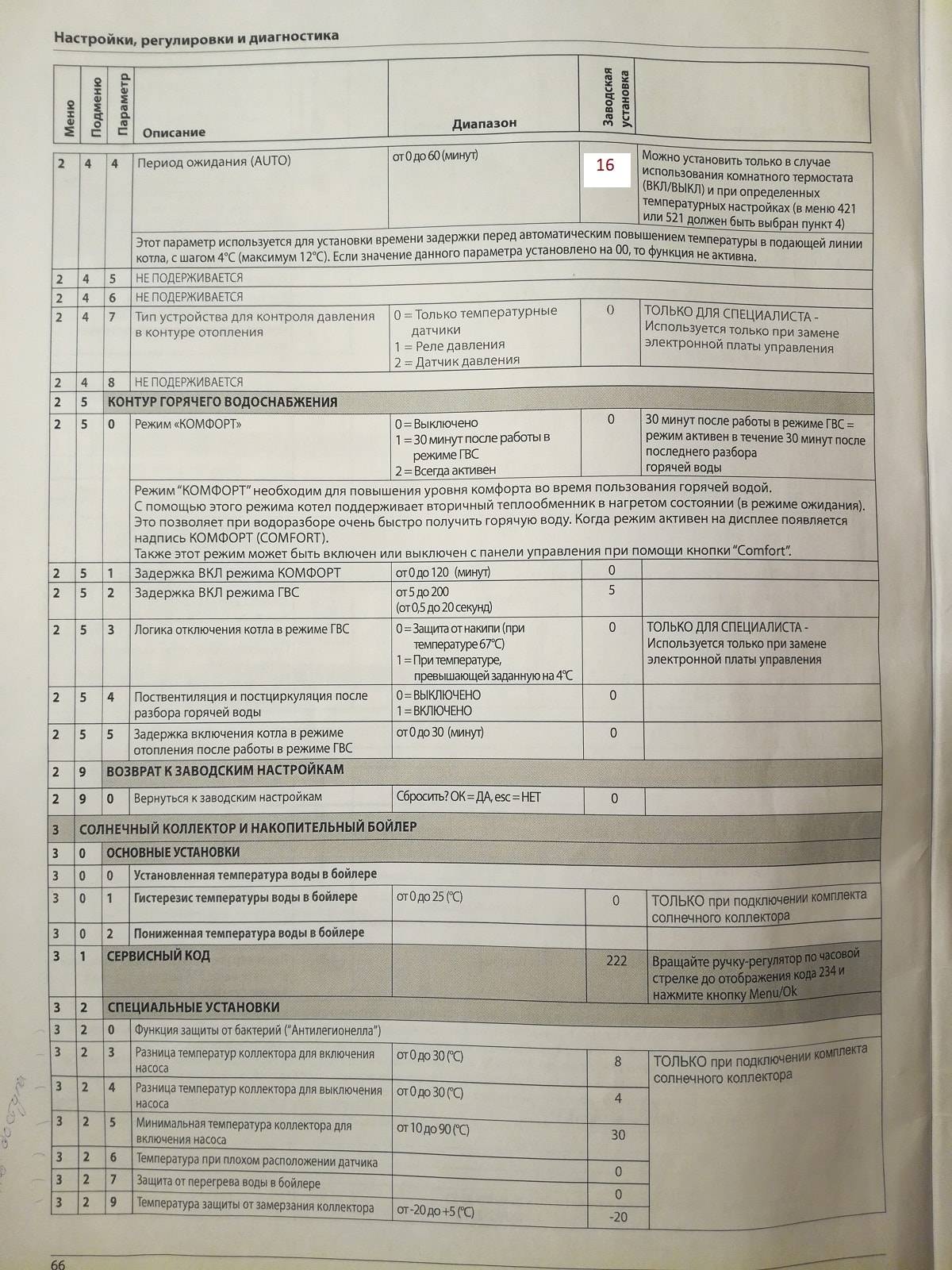

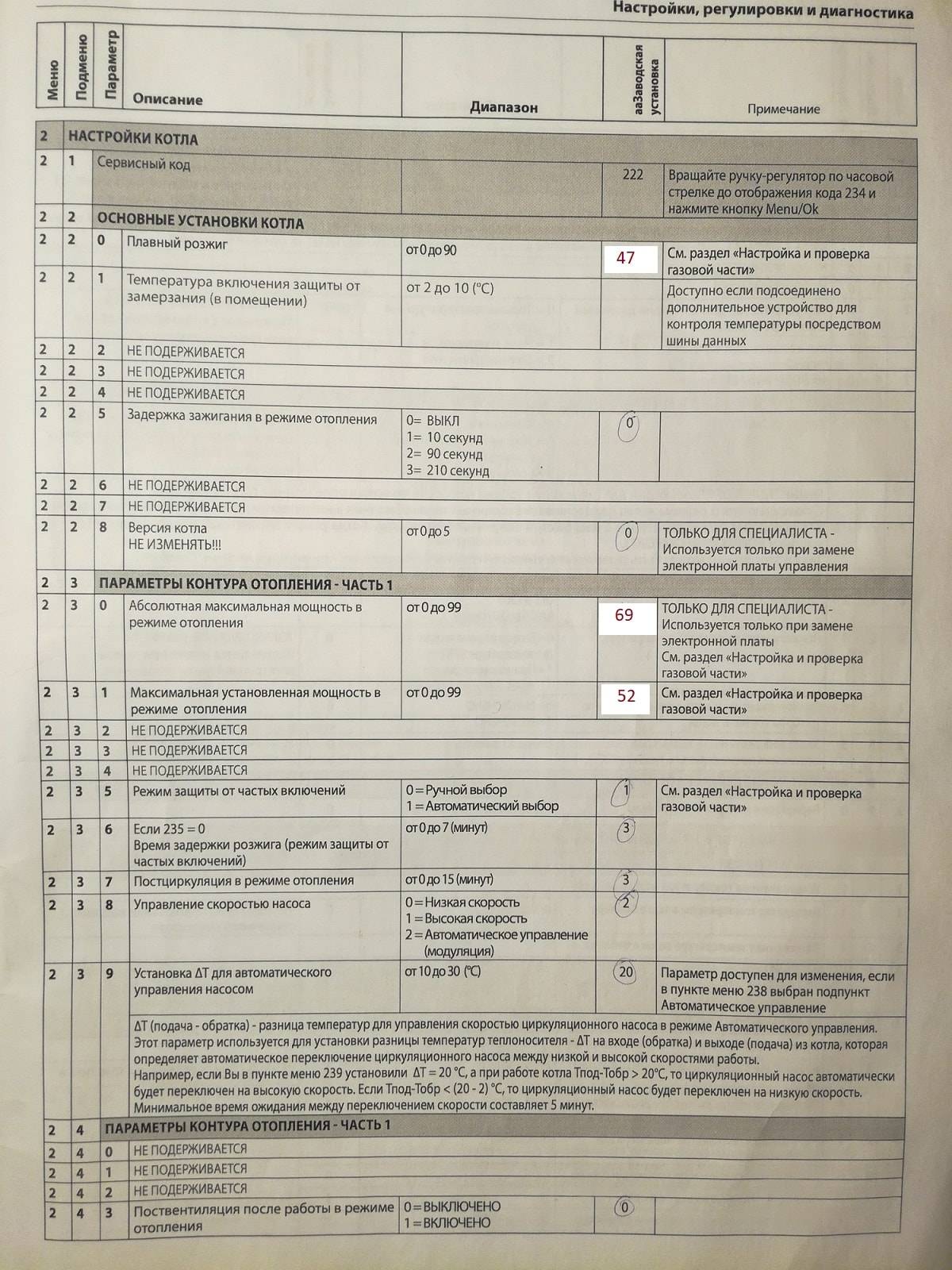

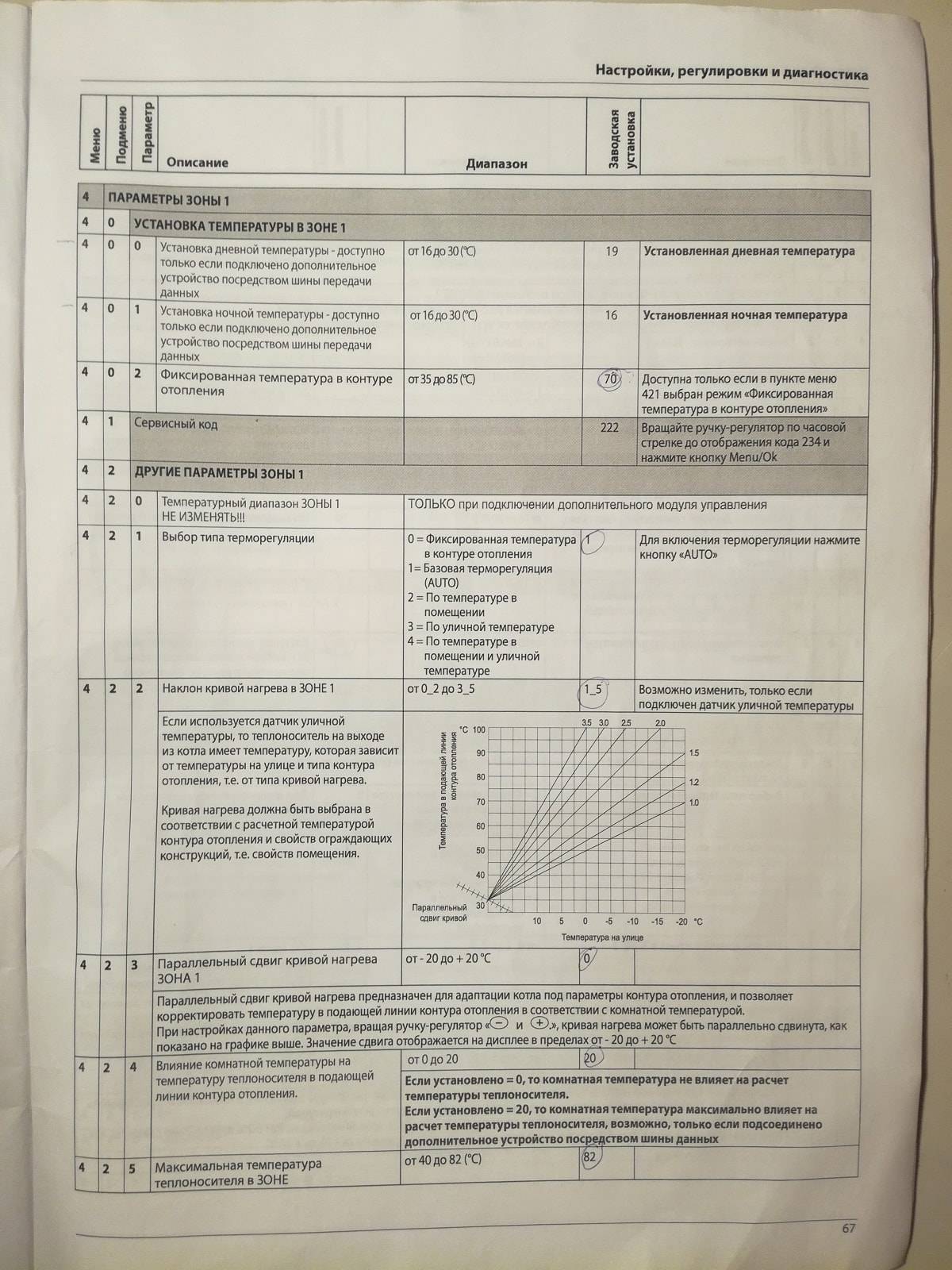

Таблицы с трехзначными кодами, описаниями и установленными значениями
Значения дописанные в белых полях, это значения используемые в моём котле. Если поправок нет, значит у меня стоят те же значения, что и напечатанные таблице. Для увеличения, кликните по фото таблицы.
Последним этапом монтажа практически любой системы отопления, является ее первый пробный запуск, отладка и сдача в эксплуатацию. По большому счету, если котельное оборудование запускается впервые, то эту работа является приоритетом сервисных центров. В процессе первого пуска специалисты сервисного центра проверяют правильность подключения котла, выполняют его отладку и ставят данное оборудование на гарантию. Если первый запуск вы осуществите самостоятельно, то на гарантийное сервисного центра можете не рассчитывать. Запуск и отладка системы отопления может выполняться и в процессе эксплуатации системы – не будете же вы каждый раз обращаться к специалистам. Владельцам индивидуального отопления просто необходимо знать этот процесс. Его изучением мы и займемся с вами в этом мастер-классе с пошаговыми фото, в котором вместе с сайтом сайт подробно изучим вопросы, как выполняется запуск котла и как производится отладка системы отопления своими руками.
Особенности подводок для газа
При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:
- шланги из ПВХ, которые армированы полиэфирной нитью;
- из синтетической резины с оплеткой из нержавеющей стали;
- сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.
Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.
Дренаж – гидромелиоративное мероприятие по отводу избытка грунтовых вод.
Если у вас долго не уходит вода с территории участка, происходит оглеение почвы, если быстро пропадают (вымокают) кустарники и деревья, надо срочно принимать меры и проводить дренаж участка.
порядковый номер
Европейские директивы
Прибор соответствует следующим директивам:
- 2009/142/EU относительно газового оборудования
- 2014/30/EU относительно электромагнитной совместимости
- 92/42/EU относительно энергетической отдачи
- 2014/35/EU относительно электрической безопасности
Утилизация и повторная переработка.
Котел и его аксессуары должны быть надлежащим образом утилизированы раздельно, по отдельным категориям, где это возможно.
Упаковка, используемая для перевозки котла должна быть утилизирована монтажником или продавцом.
Переработка и утилизация котла и аксессуаров должнабытьвыполненавсоответствиис требованиями норм и правил действующих в отношение данного оборудования.
Удаление воздушных пробок в системе
Начать лучше с батарей. Для удаления воздушных пробок на них обычно устанавливается кран Маевского. Открываем его и ждем, пока побежит водичка. Побежала? Закрываем. Такие манипуляции нужно проделать с каждым отопительным прибором в отдельности.
Как запустить котел своими руками фото
После того как воздух из батарей будет удален, давление в системе снизится и стрелка манометра упадет. На данном этапе работ решение вопроса, как запустить котел, предусматривает повторную подпитку системы жидкостью.
Теперь, самое сложное – запуск газовых котлов требует сброса воздуха с циркуляционного насоса. Для этого котел нужно немного разобрать. Снимаем лицевую крышку и ищем предмет цилиндрической формы с блестящей крышечкой посередине, имеющей прорезь под отвертку. После того, как нашли, запускаем котел в работу – подаем на него электрическое питание и устанавливаем регуляторы нагрева воды в рабочее положение.
Сброс воздуха с циркуляционного насоса при запуске котла фото
Сразу же включится циркуляционный насос – вы услышите слабый гул и громкое бульканье и много непонятных звуков. Это нормально. Пока насос завоздушен, так и будет. Берем отвертку и потихоньку откручиваем крышку посередине насоса – как только из-под нее начнет просачиваться вода, закручиваем ее назад. После двух-трех таких манипуляций воздух выйдет полностью, непонятные звуки стихнут, сработает электроподжиг и запустится в работу. Снова проверяем давление и при необходимости добавляем в систему воду.
В принципе, все. Пока система прогревается, можно заняться подробным изучением инструкции (если, конечно, вы еще этого не сделали) и заняться отладкой системы, которую предусматривает запуск котла. Здесь все просто – ближние к котлу батареи необходимо прикрутить, а дальние запустить на всю катушку. Такая отладка осуществляется посредством регулирующих кранов, установленных на патрубке подключения подачи к отопительному радиатору.
Некоторые сбои в работе котла могут быть обусловлены не правильными параметрами в настройках сервисного меню. Такое может произойти например после неквалифицированного вмешательства или… как однажды было в моей практике, после заливания платы котла водой.
Конечно в первую очередь сервисное меню служит для настройки, регулировки и диагностики работы котла. В этой статье я поделюсь как войти в сервисное меню котла Ariston Class 24 FF и как изменять параметры, а так же приведу значения которые были установлены в моём котле с завода.
Прежде чем приступить к каким либо настройкам, важно внимательно рассмотреть структуру меню, а так же понять, нужно ли вмешиваться и изменять какие либо параметры. Некорректное вмешательство может привести к серьёзным неполадкам
Например, есть параметр который выставляется в зависимости от версии котла и используется специалистами при замене платы.
Учитывая всё вышесказанное, вы должны понимать, что некоторые параметры приведённые мною как «Заводские установки» могут отличаться от нужных конкретно вам, а потому все эти телодвижения и настройки вы осуществляете на свой страх и риск.
