Процесс замены патрона в люстре
Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:
- отключить подачу электричества на щитке;
- отсоединить электропроводку;
- снять люстру с потолка;
- разобрать светильник;
- изъять неисправный патрон;
- установить целый;
- после замены произвести монтаж люстры.
Отключение света на щитке
Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.
Отключение проводов
Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.
Снятие люстры с потолка
Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:
- снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
- открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
- если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
- если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.
Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.
Разборка светильника
Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.
Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.
Демонтаж патрона
Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.
Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.
Керамический патрон демонтируют следующим образом:
- отжимаются пластины с центрального контакта;
- откручивают болты с пластины, которая находится напротив керамического основания;
- центральные клеммы отгибаются на уровень боковых контактов.
Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.
Установка нового патрона
Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.
Фаза подводится к центральному контакту.
Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.
Соединение проводов в керамическом патроне
Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.
Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.
Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.
Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.
Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.
Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.
Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.
После чего затянуть винт с максимальным усилием.
Преимущества и недостатки светодиодных светильников
Непрерывной рост стоимости электроэнергии вынуждает задуматься об экономии. Замена лампочек с нитью накаливания на светодиодные снижает затраты в 10 раз.
Есть и другие достоинства:
- компактность;
- отсутствие нагара;
- быстрое зажигание (без разогрева);
- длительный срок эксплуатации;
- низкая чувствительность к перепадам напряжения;
- простота монтажа;
- высокое качество (если покупать изделия популярного производителя);
- безвредность для окружающей среды.
У светодиодных светильников привлекательный внешний вид, но стоят они дороже всех остальных. Если приобретать дешевые изделия китайского производства, снижается качество свечения и срок эксплуатации.
К недостаткам можно отнести преувеличение некоторых достоинств:
- реальный срок службы не 10-11 лет, а 3-5 (с учетом деградации светодиодов);
- узкая направленность светового луча, требующая установки большого количества светильников;
- необходимость в дорогостоящих драйверах и системах охлаждения.
Расходы на реконструкцию систем освещения никак не компенсируются. Те, кто стали использовать светодиоды в жилых помещениях, утверждают, что к их свечению необходимо какое-то время привыкнуть.

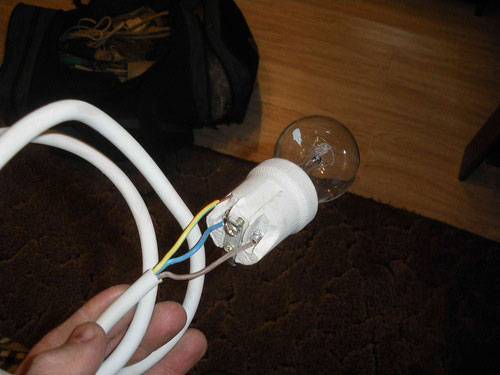

Как подключить патрон для лампочки
Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.
Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.
Обыкновенный электрический
Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.
При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.
Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.
К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.
Патрон с клеммами
При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.
Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.
Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях
Безвинтовой электрический
Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.
Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением
Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.
Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.
Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.
Клеммные колодки для подключения люстры
Клеммные колодки в настоящее время широко примеряются для соединения проводов при подключении люстр, для соединения проводов в распределительных и коммутационных коробках, в некоторых электроприборах. Соединение проводов получается менее надежным, чем при соединении пайкой, но зато времени на выполнение электромонтажа тратится очень мало, и легко исправить допущенные ошибки при монтаже. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, скруткой такое соединение делать не допустимо.
Клеммные колодки по конструкции бывают с винтовым зажимом проводов и плоско пружинным зажимом.
Устроена клеммная колодка с виттовым зажимом проводов следующим образом. В пластмассовый корпус вставлена латунная толстостенная трубка с двумя резьбовыми отверстиями (на фото в низу справа). С одной стороны трубки вставляется один провод, идущий из люстры, а с другой второй, выходящий из потолка. Провода зажимают, вкручивая винты до упора. Надежный контакт между проводами люстры и выходящих из потолка в соединении клеммной колодки обеспечен.
В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр. Винтовые клеммные колодки позволяют соединять между собой любые провода, медные и алюминиевые, одножильные и многожильные в любом сочетании. Если в люстре много лампочек, и все провода не вмещаются я в одну клемму, то используют две, соединив и параллельно дополнительным отрезком провода.
Совсем недавно на рынке появились клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода в клеммную колодку, так и легко вынимать их из нее.
На фото одноразовый клеммник Wago, рассчитанный на соединения одножильных проводов, в том числе и алюминиевых с медными проводами сечением от 1,5 до 2,5 мм 2.
Пружинные одноразовые клеммники Wago не очень практичны для подключения люстр. Если понадобится снять люстру, например, при ремонте потолка или замены на другую, то придется покупать новый клеммник. Это является большим недостатком одноразовых клеммников Wago.
Более подходящий для подключения люстры является многоразовый клеммник Wago, имеющий оранжевый рычажок. Такие клеммники позволяют легко и быстро соединять одножильные, многожильные, алюминиевые провода сечением от 0,08 до 4,0 мм2, и в случае необходимости быстро разъединять без порчи клеммника.
Для соединения проводов достаточно снять с них изоляцию на длину 10 мм, поднять вверх оранжевый рычажок, вставить провод в отверстие клеммы и вернуть рычажок в исходное положение.
При выборе клеммной колодки для люстры нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм.
Если в люстре, например, установлено три лампочки по 100 Вт, то максимальный протекающий по проводам ток при горении всех трех лампочек, не превысит 1,5 А. Такой ток выдержит практически любой электропровод.
Если у Вас возникнет вопрос о достаточности сечения провода для подключения люстры или любого другого электроприбора, то получить ответ на него Вы можете, посетив страницу сайта «Выбор сечения провода».
Крепление электрического патрона с безвинтовыми контактными зажимами
Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.
На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.
Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.
На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.
Строение патрона для лампочек
Электропатрон состоит из сердечника, винтового зажима, прижимного контакта, резьбы и корпуса. Как правило, корпус цилиндрический. На него крепится гильза, имеющая эдисоновскую резьбу, донышко с керамическим вкладышем. Контакты с планками нужны, чтобы передавать напряжение к цоколю. Для повышения безопасности во время эксплуатации на цоколь подается фаза, уменьшающая соприкосновение тока и возгорание.
Сердечник
Сердечник нередко состоит из керамики, пластмассы и карболита. Стоит отметить, что из всех существующих материалов, карболит является самым надежным из них. Он прилично нагревает осветительные лампы, но работает с малыми энергозатратами. Не способен плавится, поскольку создан из фосфора. В зависимости от вида патрона, сердечник бывает толстым, плоским, двойным и тому подобное.
Сердечник как неотъемлемая патронная часть
Винтовой зажим
Винтовой зажим или клеммы — элементы, которые предназначены для соединения проводниковых и клеммных элементов, бывают в лампочках типа О, U и С. Нередко можно встретить ножевую клемму, соединительную муфту с лепестком и другие модели. Интересно отметить, что у патронов современного типа они находятся снаружи. Не нужно искать его о внутренней части.
В случае с винтовым патроном, подсоединять провода к нему можно соединением ко вкладышу из керамики, где уже смонтированы латунные контакты. Также это можно сделать клеммными колодками и безвинтовым методом. В последнем случае это возможно, где патроны не имеют пластик.
Важно! В момент подсоединения проводов к части патрона, фаза должна быть подключена к контакту светового цоколя по центру. Благодаря такому подключению, в момент вкручивания и выкручивания, короткого замыкания не произойдет
Прижимной контакт
Прижимным контактом называется тот, который был получен прижатием металла к полупроводниковому элементу или металлу. На данный момент во всех цоколях используются латунь как основной материал. Для повышения безопасности при работе, на центральный цокольный контакт подается фаза, уменьшающая вероятность того, что он соприкоснется с током. Стоит отметить, что контакты прижимные у всех моделей патронов разные. К примеру, у штыревых вставных моделей G4 и G8 их два, а у патрона G9 одна петля как контакт. У G24 четыре вставных контакта, поскольку он предназначен для разных цилиндрических люминесцентных ламп со светодиодами. Есть вовсе бесконтактные модели.
Вам это будет интересно Рейтинг лучший инфракрасных обогревателей
Прижимной контакт как неотъемлемая патронная часть
Резьба
Резьба цоколя — неотъемлемый элемент всего патрона. На данный момент существует 10 размеров резьбы Эдисона. Все они представлены выше. Каждая резьба создана для конкретного предназначения. Существуют модели для промышленности и коммерческой деятельности, освещения улиц и магистралей, а есть обычные бытовые элементы с большой или малой мощностью. Некоторые из них создаются с учетом температуры, в которой они будут использоваться. К примеру, есть отдельно элементы для работы в холодильнике или морозильной камеры фабрики. Есть модели, которые не бояться осадков в виде снега и дождей и используются исключительно на улице.
Резьба имеет свое конкретное предназначение
Корпус
Стандартная длина штифа от 0,64 миллиметров до 0,9 в В типах. Бывает представлен корпус, где есть гибкое присоединение, фокусирующее, с утопленным контактом, цилиндрическое, безштифтовое, цилиндрическое с коническим концом
Важно отметить, что керамический корпус, представленный сегодня на рынке в большом количестве, создается из жаропрочного материала, способного выдерживать большой нагрев. Часто он имеет единый неразбираемый вид, куда встроена резьбовая гильза
Обратите внимание! Подключение керамического агрегата к сети осуществляется с помощью винтовых клеммовых зажимов, располагающихся по центру данного патрона. Делается это обыкновенной отверткой
Корпус с гибким присоединением
Источник
Ремонт электрических патронов e27 и e14
Среди рассмотренных патронов типа E и G, последние не подлежат ремонту, проводится их полная замена. Возможность проведения ремонтных работ винтового патрона является его значительным преимуществом.
При наличии таких отклонений в работе светильника типа Е27 или Е14, как посторонний шум, тусклый свет, периодические моргания, частые отключения, возможна неисправность непосредственно патрона.
Для выявления неисправности следуйте по следующему алгоритму:
- разомкните электрическую цепь путем переведения клавиши стационарного выключателя в положение «отключено», т.е. отключите осветительный прибор.
- Дождитесь, пока конструкция остынет до температуры окружающей среды.
- Открутите лампочку и извлеките цоколь
- Проведите осмотр внутренней полости патрона на наличие следов горения или сколов.
- В случае наличия почерневших следов извлеките патрон
- Проверьте качество контактных соединений с токоведущими частями.
- Проведите зачистку поверхностей контактов.

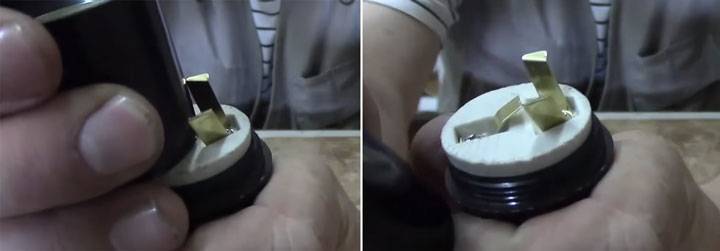

- Проверьте положение контактных пластин. В лампах типа Е27 и Е14 плохое контактное соединение часто обусловлено загибом контактной пластины и, как следствие, плохим контактным соединением.
- Проведите зачистку резьбового соединения и корпуса.
- Соберите и установите патрон на место его эксплуатации.
- Вкрутите цоколь лампы
- Замкните электрическую сеть при помощи выключателя.
В случае если проблему не удалось решить, обратитесь за помощью к электрику.

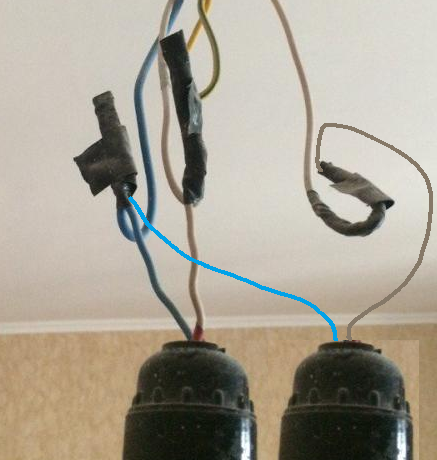

Как правильно подключить патрон для лампочки к проводам на потолке
Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.
Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке.
Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности.
После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.
Маркировка электрических патронов
Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.
Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.
Расшифровка маркировки распространенных патронов:
| Маркировка | Максимальный ток нагрузки (А), мощность (Вт) | Особенности патронов |
| Е14 | 2А, 440Вт | Тип – резьбовой. Миньон применяется для маломощных источников света. |
| Е27 | 4А, 880Вт | Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники. |
| Е40 | 16А, 3500Вт | Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников. |
| G4 – G10 | 5А, 60Вт | Штыревые патроны. Применяются с маломощными лампочками. |
| G9 | 5А, 60Вт | Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт. |
| GU10 | 5А, 50Вт | Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной. |
| G13 | 4А, 80Вт | Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси. |
| GX23 | 2А, 75Вт | Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств. |
| G24 | 2А, 75Вт | Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света. |
| 2G7 | 2А, 50Вт | Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7. |
| GX53 | 5А, 50Вт | Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам. |
Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.
Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.
Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым
Устройство
Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:
- Внешний корпус с гильзой, на которой резьба.
- Донышко.
- Вкладыш, на котором размещены контакты.
Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.
На изображении выше заметно, как пластинки контактируют с цокольной частью.
Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.
Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.
Как правильно подключить патрон
Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.
Преимущества и недостатки
Достоинства данного патрона:
простота разборки и сборки
надежность проверенная временем
контактные площадки фиксируются винтами
Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.
Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.
В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.
неудобство подключения к винтовым зажимам
Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.
При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.
Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.
Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.
Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.
После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.
Все что остается — это дожать его утконосами до полноценного колечка.
Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.
Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.
Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.
Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.
Как правильно подключить патрон
Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.
Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах. Во втором варианте подключения кабеля припаивают к контактам.
Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.
Обыкновенный электрический патрон
Чтобы правильно произвести подключение, нужно:
- К вкладышу прижмите пластинку центрального контакта, закрутите винт. Крепежный элемент не только фиксирует эту деталь, но и передает ток. Именно поэтому закручивать винт нужно до упора.
- Потом закрепите втору пластинку таким же способом.
- Согните центральную пластинку, чтобы она находилась на одном уровне с боковыми.
- Зачистите концы проводников (на 1.5 см), сформируйте из кончиков кольца, проденьте их через донную часть, прикрутите к стальным пластинкам.
- Прижмите разъемное соединение лампы к несобранной конструкции. Если при упоре в контакты по бокам, центральная пластина прогибается на 2 мм, то все правильно. Если нет – немного отогните ее вверх.
- Прикрутите ко дну верхнюю часть патрона.
Потом вкрутите в патрон лампу из той же серии (E или G), и подключите светильник.
Патрон с клеммами
Подключение современных моделей к проводникам осуществляют винтовыми зажимами. Так как клеммы расположены снаружи конструкции, то разбирать ее не придется, что значительно упрощает работу.
Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.
Самые популярные устройства с клеммами – Е14, Е27. Нередко их применяют для замены традиционных во время ремонта светильника.
Безвинтовой электрический
Самые современные модели патронов оснащены несколькими парными отверстиями, в которые вводятся кабеля. Внутри они фиксируются латунными пластинками с пружинным механизмом. Жилы нужно вставлять с усилием.
Контакты в выходах 1-2 и 3-4 соединены парами (на фото места их соединений показаны красными линиями). Такая конструкция позволяет без проблем параллельно подключать лампы в осветительной аппаратуре. Напряжение поступает на один патрон, к которому потом подсоединяется второй с помощью перемычек.
Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.
Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы. Одножильный кабель намного легче зафиксировать в отверстии.
Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.
После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.
При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.
Как подключить электрический патрон
Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.
При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).
К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.
Подключение электрического патрона с помощью винтов
Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля. Этот навык пригодится и при ремонте электрических патронов.
К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к цоколю лампы. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.
Подключение электрического патрона с резьбовыми клеммами
Более современными являются электрические патроны, провода к которым подключаются с помощью винтовых зажимов, напоминающие зажимы клеммных колодок. Такой вид подключения электрического патрона значительно ускоряет работу по его подключению к электропроводке при монтаже.
Электрические патроны с зажимными клеммами встречаются типоразмеров Е14 и Е27 и вполне подходят для замены традиционных разборных патронов, устройство которых описанных выше, при ремонте светильников и люстр.
Как вставить провода в безвинтовой электрический патрон
Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.
Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.
На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.
Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например, гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.
После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.
Как вынуть провода из безвинтового электрического патрона
При ремонте светильников иногда требуется вынуть провод из самозажимных клемм патрона. Обычно провод удерживается пружинной клеммой крепко и простым вытягиванием не вынимается.
Вынуть провод можно только, если с небольшим усилием тянуть за него с одновременным возвратно поступательным вращением.
В случае, если есть возможность вставить в клемму, как показано на фотографии выше, гладкий стальной стержень диаметром чуть больше провода, например, сверло, гвоздь или отвёртку, то таким способом тоже можно вытащить провода.
