Как управлять освещением из трех мест?
Если подробно разобраться, то схема подключения проходного выключателя с управлением из трех мест практически ничем не отличается от другой схемы. В нее был просто добавлен еще один проходной выключатель, который немного отличается от предыдущих.
Этот выключатель еще можно назвать спаренным. При его нажатии вы перекинете два контакта, которые будут не зависеть друг от друга. Также вы должны были заметить, что из него выходит четырехжильный кабель.
Схемы включения проходных выключателей достаточно просты. Но они могут ограничиваться местами для управления. Если вы желаете получить независимое управление освещением, тогда потребуется установить импульсное реле.
Читайте: разборка выключателя своими руками.
Схемы подключения проходного выключателя
Создают 2 и более точек управления освещением. Потребуются 2 проходных включателя в начале и конце цепи. Между ними размещают перекидные – сколько понадобится.
Электрическая схема
Выключатели подключают кабелем с количеством жил в зависимости от схемы. Для распределения линий электрической цепи используют монтажные коробки. Для несложных схем соединения можно выполнить в коробке выключателя.
Схема проходного выключателя.
Схема управления с 2 мест
Используют 2 проходных устройства. На одиночную клемму первого подается фаза, которая дальше идет на такую же второго переключателя, оттуда к светильнику. Другие 2 контакта, к каждому из которых подключены отдельные провода, работают на разрыв/замыкание. Они создают 2 цепи питания. Когда отключают одну линию, задействуется другая.
Схема управления освещением из двух мест.
Схема управления из 3 точек
Схема подключения проходного выключателя с 3 мест требует 2 таких устройства. Между ними коммутируют 1 перекрестный переключатель. Последний – тип спаренного устройства с 4 контактами. Нажимая на нем клавишу, подключают 1 пару независимых электрических контактов. Разрывают цепь, изменяя положение любой клавиши одного из 3 выключателей.
Схема управления освещением из трех мест.
Схема для 4 и более точек
Для создания схемы используют проходные устройства в начале и конце электрической цепи. Между ними монтируют реверсивные переключатели. Общее число устройств равно количеству точек включения электричества.
Требуется более подробное объяснение принципа работы перекрестного выключателя. У него 4 контакта: по 2 на входе и выходе. Например, подключив подачу тока к клемме 1, через переключатель снимают его с третьей, со второго контакта – на четвертом. Когда переключают устройство, напряжение на входе остается на тех же клеммах. Выход меняется: с первого контакта он снимается на четвертом, со второго – на третьем.
Схема управления освещением для четырех точек.
Когда все устройства в одинаковом положении, ток идет к потребителю. Достаточно изменить состояние одного, и цепь разомкнется; нажать любой другой – освещение возобновится.
Схема с распредкоробкой
Распределительная коробка – это место, где, согласно схеме, соединяют провода от разных приборов, создавая электрическую цепь.
Использование распредкоробки положительно сказывается на монтаже и дальнейшем обслуживании системы управления освещением:
- удобнее производить скрутку проводов;
- легче находить неисправность в процессе эксплуатации;
- проще подключить другие дополнительные приборы при необходимости.
Схема для 2 выключателей несложная. В коробку заводят провода от сети. Нулевой соединяют с таким же от светильника. Фазный направляют на первый выключатель, подключают к одиночному контакту. С переключателя ток снимается через 2 клеммы. От них 2 фазные жилы идут в коробку и через скрутку на двойные контакты второго выключателя. С него через одиночную клемму провод уходит в монтажную коробку, оттуда – к лампе.
Схема управления с распределительной коробкой.
С увеличением количества выключателей усложняется схема. Возможно, придется использовать больше 1 коробки.
Подключение сенсорного выключателя
Освещением можно управлять через пульт. С него подают сигнал на блок управления. Его используют вместе с сенсорными проходными девайсами.
В схеме различают главный (Master) и вспомогательные (Slave) выключатели.
В Master задействованы клеммы:
- Lin – фазная;
- L1, L2 – для нагрузки;
- COM – информационная.
У Slave задействуют контакты Lin и COM.
Если проводка уже проложена, сенсорные выключатели можно установить вместо клавишных, не изменяя схемы, без вскрытия распредкоробки. Подают фазу на выключатели, между собой соединяют контакты COM. Дополнительно в удобном месте через провода подключают блок управления.
Схема подключения сенсорного выключателя.
Для управления светом через пульт требуется программирование.
Его выполняют в 3 приема:
прикасаются пальцем к сенсору главного переключателя;
услышав звуковой сигнал, убирают палец;
на мгновение касаются сенсора выключателя Slave.
Делаем сами
Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.
Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.
Теперь вы знаете, Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.
Управление освещением с трех мест и более
Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.
Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).
Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.
Принцип работы перекрестного переключателя (выключателя)
Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.
Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.
Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.
Схема подключения трех выключателей
Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.
Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.
Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.
Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.
Схема подключения четырех выключателей
Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.
При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.
При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.
Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:
- относительно высокая стоимость;
- сравнительно низкая надежность;
- возможность ложных срабатываний;
- сложность обслуживания и ремонта.
Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.
Подключение проходного выключателя
При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:
- Провод ноль выводится непосредственно на источник света.
- Заземление – туда же.
- Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.
Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.
Что такое УЗО в электрике: разновидности, принцип работы
Подключение двухклавишного выключателя: схемы, советы, инструкция
Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.
Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).
Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:
- его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
- а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.
При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.
Схема подключения проходного выключателя

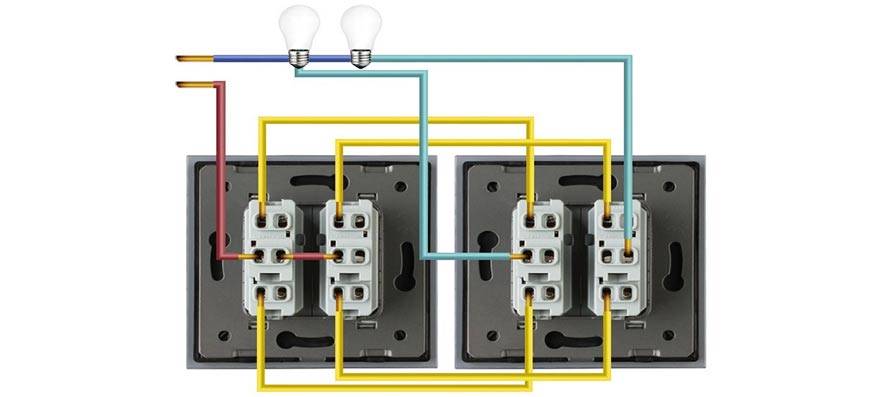

Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:
Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди.
Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.
Снимаем клавиши и декоративную панель:
Разобранный проходной переключатель
Вид спереди. Сквозь прозрачный пластик хорошо видно контакты переключателя – сразу понятно, что куда подключать.
Вид сзади. Клеммы проходного выключателя
При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному – 6.
Подключение проходного выключателя
Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении.
Почти установленный двойной проходной переключатель
Одеваем крышку, ставим клавиши – и подключение проходного выключателя завершено!

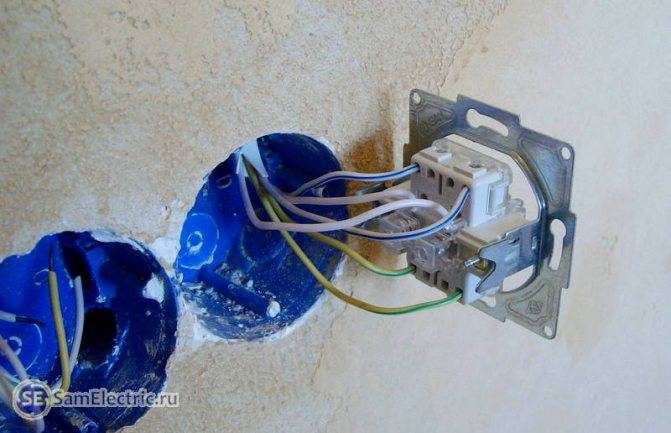

Фото подключения проходного выключателя
Также рекомендуем просмотреть:
- Как выбрать и установить электрический распределительный щит
- Виды распределительных коробок для электропроводки
- Какие кабельные стяжки выбрать
- Как выбрать лучший дверной звонок
- Какой силовой кабель лучше выбрать
- Назначение и принцип работы дифференциального автомата
- Разновидности и схемы подключения ТВ-розетки
- Для чего нужна термоусадочная трубка
- Какой терморегулятор для теплого пола лучше выбрать
- Как выбрать и подключить двойную розетку
- Инструкция, как подключить розетку своими руками
- Схема подключения выключателя
- Как подключить двойной выключатель
- Лучший светильник с датчиком движения для дома
- Какой счетчик электроэнергии лучше выбрать
- Как выбрать и установить подрозетник
- Компьютерные розетки RJ45
- Какой должна быть высота установки розеток
- Как подключить розетку с заземлением
- Лучшие стабилизаторы напряжения для дома
- Как выбрать и настроить розетку с таймером
- Как подключить телефонную розетку самостоятельно
- Как выбрать люминесцентный светильник
- Выдвижные и встроенные розетки
- Как выбрать лучший галогенный прожектор
- Какой светодиодный прожектор выбрать
- Лучшие пластиковые короба для электропроводки
- Что такое умная розетка
- Что такое УЗО и как оно работает
- Обзор современных сенсорных выключателей
- Выбор и установка одноклавишного выключателя
- Правильный выбор автоматического выключателя
- Выбираем лучший крепеж для проводов
- Виды гофр для электрических кабелей
- Как выбрать точечный светильник для натяжных потолков
Схема подключения перекрестного переключателя. Управление светом с трех и более мест.
Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели. Они имеют немного другую схему соединения внутри себя и на каждый перекрестный переключатель требуется уже по 4 контакта. Говорят, что есть двухклавишные перекидные переключатели, но в руках я их еще не держал. Поэтому будем рассматривать одноклавишный. Когда дойдем до двухклавишных переключателей, схему я, конечно же, нарисую, но сможете ли вы ее реализовать — большой вопрос.
Вы видите, что добавилось еще одно устройство — перекрестный переключатель. Таких выключателей может быть сколь угодно большое количество. На каждый такой переключатель должно приходить два провода и уходить два провода. Если два перекрестных выключателя, значит восемь проводов, три — двенадцать проводов и т.д.
Да, согласен, схема выходит громоздкой. Все потому, что она аналоговая. Электронные схемы выглядят значительно проще. Их мы еще коснемся.
Перекидной выключатель
Варианты схем Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:
- в большом коридоре или холле с множеством дверей;
- в квартире с тремя уровнями;
- спальне с выключателем у входа и двумя рядом с кроватью;
- находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.
Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.
Их количество может доходить до 10, но они всегда должны быть расположены между проходными.
Выбор, конструкция и отличия проходных выключателей
Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

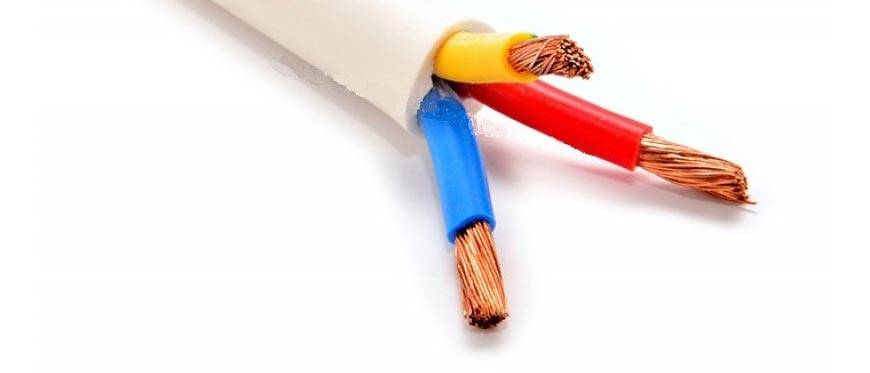

- Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
- Не пытайтесь собрать подобную схему на обычных выключателях.
Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!
На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.
Так как он, именно переключает цепь с одного рабочего контакта на другой.
По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.
А вот с обратной стороны сразу видна вся разница:
у проходного 1 клемма сверху и 2 снизу
у обычного 1 сверху и 1 снизу
Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.
Практика
На практике, чтобы выключателя сделать переключатель вам понадобится, для управления с двух мест, два одноклавишных выключателя и два двухклавишных выключателя одной фирмы и одной серии. Одна серия нужна для совпадения размеров клавиш.
- Далее берем двухклавишные выключатели и разбираем их, снимая клавиши;
- Общая задача, перевернуть одну контактную группу на 180 градусов и установить вместо двух клавиш одну общую;
- Не всякий выключатель даст себя «корежить», поэтому для этих самоделок нужно выбирать максимально простые модели выключателей.
Примечание: чаще всего приходится проявлять смекалку в изготовлении проходного выключателя открытой проводки. Проходные выключатели для открытой проводки трудно найти. На фото проходной выключатель скрытой проводки.
После поворота контактной группы на 180 градусов, остается собрать выключатели и вместо двух клавиш поставить одну.
Далее, полученных два проходных выключателя монтируются по схеме в месте, где нужно управлять освещением с двух мест.

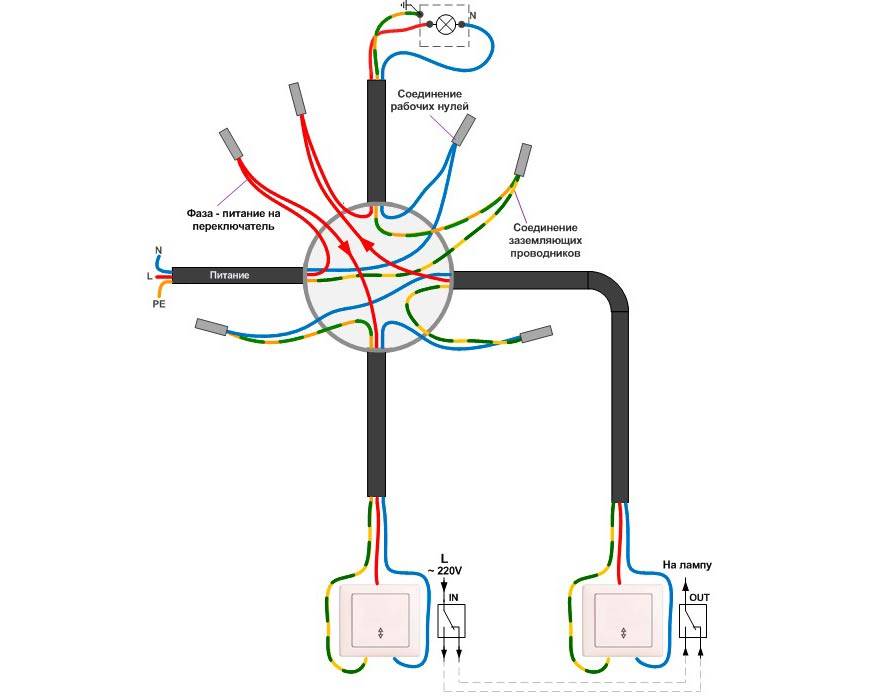

Схема подключение проводов проходного выключателя в распредкоробке
