Как отремонтировать светильник с люминесцентной лампой своими руками

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

  • полное или частичное отсутствие освещения;
  • появление кратковременного мигания;
  • самопроизвольное отключение света во время работы прибора;
  • выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

  • неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
  • перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
  • выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

  • неправильное подключение изделия к сети;
  • кратковременное замыкание, появившееся в цепи;
  • неправильный монтаж прибора;

Светодиодная люстра на потолке

  • несоблюдение схемы его подключения;
  • изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Устранение неисправности проводится в следующем порядке:

  • Лампу переставить так, чтобы неисправный и нормально светящиеся концы ее поменялись местами. Если при такой перестановке свечение будет отсутствовать, данная лампа является дефектной и должна быть заменена новой.
  • Если при замене лампы нет свечения, необходимо проверить схему включения и патрон лампы, устранить их замыкания, в случае необходимости патрон сменить.

Свечение на концах лампы имеется и сохраняется длительное время, но лампа не зажигается. Причину нужно искать в неисправности стартера, патрона или проводки. Если стартер вынуть и свечение исчезнет, значит, данный стартер подлежит замене. Если и при отсутствии стартера на концах лампы будет свечение, необходимо проверить проводку, патрон стартера и устранить имеющиеся в них замыкания.

На концах включенной лампы появляется и исчезает тусклое оранжевое свечение, лампа не зажигается и через некоторое время свечение вообще исчезает. Такая лампа должна быть заменена, так как в нее попал воздух.

Если лампа зажигается нормально, но уже в первые часы горения наблюдается сильное потемнение ее концов и через некоторое время она перестает зажигаться, то неисправен дроссель, т.к. пусковой и рабочий токи имеют значения, не соответствующие вольтамперной характеристике.

Для этого надо проверить значение пускового и рабочего токов. В отдельных случаях преждевременное потемнение концов лампы может быть вызвано плохим качеством ее катодов.

Если лампа зажигается нормально, но при горении разряд не заполняет равномерно все пространство между электродами и на отдельных участках извивается в виде змейки, то неисправен дроссель — ток лампы слишком велик. Необходимо проверить значение пускового и рабочего токов лампы, и, если они выходят за пределы, указанные в вольтамперной характеристике, дроссель должен быть заменен новым. Если значение токов не выходит за пределы, то в отдельных случаях может быть неисправна сама лампа — ее катоды обработаны недостаточно хорошо. Лампу следует несколько раз погасить и зажечь, повернуть ее в патронах вокруг собственной оси на 120° и еще раз зажечь и погасить. Если и после этого разряд не заполнит все пространство между электродами, лампу нужно заменить.

Продление срока службы лампы дневного света

Чтобы люминесцентный осветительный элемент служил дольше, можно усовершенствовать его до подключения.

Контакты этих источников света завальцованы, поэтому не отличаются надежностью и со временем нарушаются. Ситуация меняется, если их залудить. В старых моделях контакты в стартере просто скручены. Он будет работать лучше и дольше, если провода спаять.

Если лампа сгорела, ее можно подключить без пускового устройства. Светильник будет работать, но пары ртути постепенно осядут на один электрод, снижая интенсивность свечения. Свечение можно увеличить, если источник света развернуть (сменить полярность).

Перечень неисправностей

Главным управляющим элементом любой люминесцентной лампы является пускорегулирующий балласт. Он может быть электромагнитным или электронным. В первом случае устройство включает в себя дроссель и стартер, тогда как во втором управление свечением происходит за счет радиоэлектронных компонентов.

В большинстве случаев поломка светильника связана с неисправностью электронной схемы, старением элементов или перегоранием самой лампы

Любой ремонт светильника с активной люминесцентной лампой важно начинать с установления точной причины неполадки

Светильника с дросселем

Для проверки светильника с дросселем можно использовать контрольную лампочку. Ее необходимо подключить к схеме, а затем выяснить результат подключения:

  • прибор не горит – обрыв в балласте, дроссель неисправен;
  • горит ярко – межвитковое короткое замыкание в балласте;
  • лампа моргает или светит недостаточно ярко – дроссель исправен.

Светильника с ЭПРА

Лампы с электронными пускорегулирующими аппаратами работают за счет радиоэлектронных схем. Необходимо проверять сами осветительные приборы, целостность проводки, а также исправность патронов-держателей. Если каждый элемент исправен, надо просто заменить сам пускорегулирующий аппарат.

Зачастую отказывает именно электронный балласт. Это вызывается перегоранием транзистора, которое можно увидеть невооруженным глазом. Если визуально никаких неполадок не наблюдается, можно попробовать прозвонить нужные контакты при помощи мультиметра.

В используемой схеме слабым местом также считается низкоомный предохранитель. Иногда причина неисправности кроется в повреждении или перегорании конкретных элементов диодного моста. Лампа в этом случае включаться не будет.

Мигание лампы

Традиционные лампы накаливания перегорают за одно мгновение и совершенно неожиданно. Люминесцентные лампы изнашиваются иначе. Сначала прибор начнет моргать во время включения, что свидетельствует об изменениях химического состава находящегося внутри колбы газа. Моргание вызывается перегоранием самих электродов.

Потемневший участок на колбе

Нередко на приборах после возникновения морганий появляются потемневшие участки, вызванные нагаром. Осуществить ремонт подобной лампы дневного света будет сложно, так как вернуть ему состояние нового практически невозможно. Однако при помощи некоторых простых манипуляций можно попытаться продлить срок службы лампы.

В некоторых случаях моргание при включении лампы возникает по причине недостаточного напряжения в сети. На исправных приборах подобного явления быть не должно, поскольку пускорегулирующий аппарат поддерживает напряжение стабильным.

Подготовка к ремонту и что для этого потребуется

Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:

  1. Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.

    Паяльник с тонким жалом и зарядкой от usb

  2. Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
  3. Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
  4. Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
  5. Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.

Набор инструментов для ремонта.

В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.

Перегорела или не горит люминесцентная лампа: как починить

Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

  1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов.

    Как правильно снять лампу

  1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
  2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.

    Тусклый свет на концах лампы

  3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
  4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
  5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
  6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралейОтличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.

Рекомендации

Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:

  1. Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
  2. Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
  3. Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
  4. Замерить мультиметром сопротивление.
  5. В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
  6. Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.

Продление срока службы

Если перегорела люминесцентная лампа — не беда, однако, лучше продлить её срок. Длительность эксплуатации люминесцентных ламп зависит от нескольких моментов:

  • Придерживаться режима использования – включать прибор на долговременный срок, но не слишком часто;
  • Соблюдать рекомендованные температурные условия;
  • Точно выбирать приборы освещения в соответствии с характеристиками изготовителя;
  • При возможности залудить контакты для исключения их окисления под влиянием внешних факторов.

Параметры элементов при замене

Для достижения желаемого эффекта номинальные характеристики элементов, которые необходимо поменять, необходимо учитывать очень скрупулезно.

Два параметра для стартеров:

Данные диапазона мощностей светильников, при запуске которых применяются подобные детали ламп.
Также важно устройство схемы – для пары ламп или одной.

Характеристики дросселей ПРА:

  • Параметры цоколя осветительного прибора – Т8 или Т5.
  • Необходимость обеспечения запуска двух или одного светильников.

Подобрать ЭПРА (электронная пуско-регулирующая аппаратура) нужно по таким характеристикам:

  • рабочая схема, применяемая при подключении:
  • эксплуатационная мощность.

По конструкционному исполнению ЭПРА могут быть в стандартном варианте, и с обустройством дистанционного управления.

Похожие материалы:

Подключение светодиодной лампы вместо …

← Предыдущая страница

Следующая страница →

Причина 1 – банально плохая лампочка

В супермаркетах и разного рода фикспрайсах можно найти светодиодные источники освещения китайского производства дешевле ста рублей. Мы не утверждаем, что все товары made in China априори некачественные. Но изделия, которые стоят в 3–4 раза дешевле обычных светодиодных ламп, не будут работать нормально – с этим стоит смириться. Все дело в том, что вместо LED-драйверов, которые стабилизируют показатели входящего тока и обеспечивают непрерывное свечение, в дешевых лампах стоят гасящие конденсаторы малой емкости. Они выполняют ту же функцию, что и драйверы, но гораздо быстрее исчерпывают свой ресурс. Бывают даже одноразовые светодиодные лампы, у которых конденсатор выходит из строя после нескольких часов работы.

Решение этой проблемы тоже банальное – не покупать дешевые лампочки, которые на поверку оказываются не такими и дешевыми. Выгоднее один раз приобрести надежное и качественное изделие, чем каждую неделю тратить по 50–100 рублей на новую лампочку. А если учесть, что в доме обычно она стоит не одна, бессмысленные траты вырастают в разы.

Качественные светодиодные лампы мигать не будут

Неисправности люминесцентных ламп

Большие размеры таких осветительных приборов и не очень презентабельный дизайн стали причиной их использования на таких объектах, производственные цеха, магазины и офисы. В жилых строениях они применяются не столь массово. Неисправности люминесцентных ламп имеют специфический характер и требуют определенных знаний для выполнения ремонта. Трудность заключается в том, что конструкция содержит довольно много элементов. Все эти компоненты выполняют конкретные функции по запуску и поддержанию разряда прибора в необходимом эксплуатационном состоянии. А увеличение составляющих деталей любой конструкции обычно снижает параметры надежности и делает ее более уязвимой к выходу из строя.

Классификация люминесцентных ламп

Люминесцентные лампы существуют в ограниченном варианте исполнения. По большему счёту существуют только два варианта, линейные и компактные. Есть ещё кольцевые и U-образные, но их зачастую относят к разновидностям линейных. Они обладают той же структурой, размером и формой стеклянной трубки.

Люминесцентные источники света разделяют на устройства общего освещения и специализированные приборы. Для общего освещения обычно используют устройства с мощностью от пятнадцати до восьмидесяти ват. При этом могут присутствовать дополнительные характеристики света и различного спектра освещения.

Они могут имитировать обычное освещение различного цвета и оттенка. Критериями разделения таких ламп является мощность, тип разряда, по типу излучения, за формой колбы и по способу распределения света.

Различные формы

Каждый из представленных вариантов обладает отдельными подгруппами, которые более точно характеризуют устройство. Например, мощность может быть 15 ват, такая лампа будет маломощной. При использовании прибора на 80 ват, лампа называется сверхмощной.

Излучение света разделяется на такие типы:

  • Естественный свет.
  • Излучение цветного спектра света.
  • Специальные типы излучения для особых случаев и условий.

Маркировка производится с помощью буквенных обозначений. Начинается она с буквы Л, это показывает что устройство люминесцентное. Следующая буква показывает спектр излучаемого света, например, Д – естественное дневное освещение, Б – белый свет и прочие варианты, где буква соответствует первой букве используемого цвета освещения.

Если источник света выдаёт тёплый свет, тогда перед обозначением цвета будет буква Б, соответственно холодный обозначается буквой Х.

Маркировка для отечественной продукции

Также дополнительные обозначения осуществляют помощью следующих букв:

  • Ц – улучшенное качество передачи света.
  • ЦЦ – сверх качественная передача.
  • Р – показывает что тип рефлекторный.
  • Б – устройство быстрого или мгновенного старта.

В самом конце указывают обозначение из цифр, которое отображает мощность прибора в ватах.

Функции стартера и дросселя

Аппаратура со стартером и дросселем до сих пор используется во многих источниках освещения. Именно они нередко становятся причиной того, что люминесцентная лампа моргает или вообще не запускается. Газовая среда внутри колбы является проводником электрического тока и обладает отрицательным сопротивлением. Между электродами, расположенными с разных сторон, снижается напряжение, одновременно возрастает ток, который требует ограничения.

В схеме присутствует дроссель, называемый балластом, с помощью которого и создается импульсное высокое напряжение, зажигающее газовую смесь. Здесь же устанавливается стартер, изготовленный в виде стеклянной колбы с газовой средой, с размещенными внутри нее двумя электродами. Один из этих электродов представляет собой биметаллическую пластину, а изначально они оба находятся в разомкнутом состоянии. Этот прибор известен еще как лампа тлеющего разряда.

Стартер и дроссель используются в электромагнитной аппаратуре. Их действие осуществляется в определенной последовательности:

  • После подачи напряжения ток вначале не может преодолеть расстояние между противоположными электродами из-за высокого сопротивления газовой среды. Изначально он попадает на спирали катодов и способствует их разогреву. Одновременно ток поступает на стартер, и его величины вполне достаточно для создания внутри него тлеющего разряда.
  • Под действием тока контакты стартера нагреваются, в результате происходит замыкание биметаллической пластины. Действие тлеющего разряда прекращается, а проводником становится уже металлический контакт.
  • После остывания биметаллического электрода происходит размыкание контактов. Одновременно в дросселе возникает самоиндукция, образующая высокое импульсное напряжение. Под действием этого импульса лампа загорается.
  • Далее напряжение на дросселе падает, а ток, проходящий через лампу, уменьшается в два раза. Силы тока уже недостаточно, чтобы повторно запустить стартер, и его контакты остаются в разомкнутом положении в течение всего периода свечения.

При одновременном подключении сразу двух ламп для люминесцентных светильников используется общий дроссель, подключенный последовательно с ними. Стартеры подключаются параллельно к каждой лампе. В случае выхода из строя одной лампы, вторая также отключится, и это является основным недостатком данной схемы. Для люминесцентных ламп рекомендуется пользоваться специальными выключателями, поскольку обычные приборы могут не выдержать действия больших стартовых токов, что приведет к залипанию контактов.

Ремонт энергосберегающей лампы

Что мы видим в этих схемах? Если в светильнике одна лампа – то там по любому 2 транзистора. Вот они и сгорают, и тянут за собой резисторы.

Для ремонта лампы надо прежде всего определить, какие сгорели резисторы. Как правило, сейчас для обозначения номинала резистора применяется цветовая маркировка, советую свою статью, без этого в ремонте никак.

Например, последняя схема, номер 17. Там выгорают резисторы 1 Ом и 20 Ом, итого 4 резистора.

С транзисторами чуть сложнее. От мощности транзистора зависит, какова мощность всей лампы (светильника). Транзисторы применяются высоковольтные, тип MJE или аналоги. Вот примерная таблица соответствия модели транзистора и мощности лампы:

  • MJE13001 (мощность до 7 Вт)
  • MJE13002 (мощность до 10 Вт)
  • MJE13003 (мощность до 15 Вт)
  • MJE13004 (мощность до 20 Вт)
  • MJE13005 (мощность до 40 Вт)
  • MJE13006 (мощность до 75 Вт)
  • MJE13007 (мощность до 100 Вт)
  • MJE13008 (мощность до 120 Вт)
  • MJE13009 (мощность до 150 Вт)

Мощности ориентировочные, лучше конечно брать с запасом.

Даташиты на транзисторы и что ещё нарыл по теме как обычно выкладываю ниже. Если кому надо, могу опубликовать методику проверки транзисторов. И ещё – у разных производителей одни и те же транзисторы могут иметь разную цоколевку, надо проверять перед пайкой.

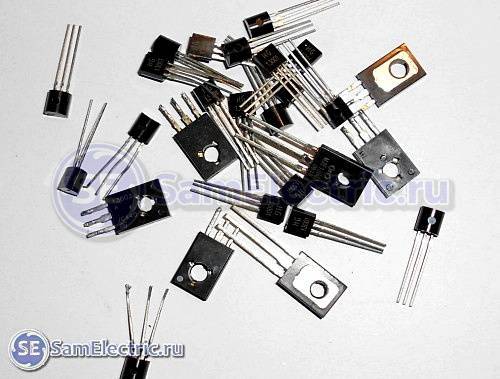

Транзисторы для ремонта ламп

Теперь по ценам на детали. 4 низкоомных резистора мощностью 0,25Вт будут стоить минимум 8 руб. Цены берём розничные. Популярный транзистор MJE13003 – 25 руб, опять розница. Итого – 33 рубля на детали для ремонта лампы мощностью до 15 Вт.

Но смысл будет, только если поставить это дело на поток, и если лампы на ремонт будут халявные. Например, на предприятии, где в одном цехе может использоваться например 100 ламп.

Что ломается в энергосберегающих лампах

В этом разделе опишу, как что нужно проанализировать перед как починить энергосберегающую лампу.

1. Вскрываем лампу.

Как правило, место вскрытия – там, где наносится надпись с названием и техническими параметрами лампы. Там же располагаются и концы стеклянной колбы, если колба имеет несколько перегибов.

Как разобрать КЛЛ. В месте вскрытия поддеваем плоской отверткой.

Посла вскрытия лампы видим её устройство:

Разобранная лампа

2. Колба.

Если есть заметное потемнение на концах, то колбу можно смело выбрасывать. Также, можно считать колбу негодной, если она проработала в лампе более 2 лет.

3. Нити накаливания

Если состояние колбы нормальное, прозваниваем её нити накаливания омметром. Сопротивление должно быть несколько Ом. Чем больше мощность, тем меньше сопротивление.

4. Электронный балласт.

Спираль и колба нормальные, удача! Ремонт энергосберегающей лампы, возможно, имеет смысл.

Осматриваем плату электронного балласта. Как правило, если там что-то сгорело, это сразу видно. Особенно сгоревшие резисторы. Хотя, резисторы могут выходить из строя без видимых последствий. Как правило, сгорают резисторы в эмиттерных и базовых цепях, и транзисторы. Если сгорело что-то ещё, за ремонт браться не советую. Или просто придётся поменять всё на плате, потратив много времени.

Электронные балласты от компактных люминесцентных ламп. Некоторые запчасти уже вытащены…

5. Конденсатор фильтра.

Это тот самый конденсатор, который сглаживает пульсации выпрямленного напряжения. Когда выключенная лампа моргает, некоторые говорят, что именно этот конденсатор “виноват”. Если он вздутый, его обязательно надо поменять. Ёмкость лучше выбрать на шаг больше. Например, стоял 4,7 мкФ – поставить 6,8. Но это не принципиально. Рабочее напряжение конденсатора – то же, что и у старого, или больше, если поместится в корпус.

6. Монтаж.

И конечно проверить предохранитель, целостность монтажа, пайку, механические повреждения. Конечно, это лучше делать в первую очередь, сразу после вскрытия.

Теперь надо принять решение. Я брался за ремонт только в случае, когда у меня под рукой много однотипных сгоревших ламп, так ремонт идёт гораздо веселее.

Много поломанных ламп. Ремонт имеет смысл.

Как показывает практика, из 10 ламп, поломанных в силу естественных причин,  нормальный выход – 3-4 штуки.

Неисправности и ремонт электронного балласта

Существуют разные схемы электронных балластов, но принцип действия каждого из них практически не отличается. Поэтому ремонт люминесцентной лампы производится в определенной последовательности, с некоторыми различиями. В газоразрядных устройствах установлены нити накаливания, обладающие некоторой индуктивностью. Благодаря этому свойству они включаются в схему автоколебательного контура с катушками и конденсаторами. Этот контур находится в обратной связи с инвертором, основой которого служат мощные транзисторные ключи.

Нагревание нитей приводит к увеличению их сопротивления, параметры колебаний подвергаются изменениям. Инвертор реагирует на эти изменения и выдает нужное значение напряжения для запуска лампы. Пройдя сквозь ионизированный газ, ток выполняет шунтирование напряжения на нитях и снижает их накал. Сила тока внутри лампы регулируется за счет обратной связи инвертора и контура автоколебаний.

Питание инвертора осуществляется с помощью диодного выпрямителя, оборудованного фильтрационной системой, выполняющей сглаживание помех. Высокая частота инвертора позволяет полностью исключить моргание и шум во время работы, поэтому ЭПРА пользуются широкой популярностью среди потребителей.

Зная устройство электронного балласта, гораздо проще определиться с тем, как его быстро отремонтировать. Качественная диагностика может быть выполнена только в специализированной мастерской с использованием осциллографа и прочего оборудования. Если же проверка производится самостоятельно, то начинать следует с визуального осмотра неисправной платы. После этого все детали поочередно проверяются измерительными приборами, имеющимися в наличии.

Наиболее частой причиной отказа электронной аппаратуры или ЭПРА для люминесцентных ламп является сгоревший транзистор, который легко определяется в ходе осмотра. При невозможности визуального определения, детали поочередно выпаиваются из платы и прозваниваются мультиметром. В исправном состоянии сопротивление транзисторов будет составлять 400-700 Ом. Если один из транзисторов перегорает, то обычно сгоревшим оказывается и резистор в 30 Ом.

Еще одним слабым местом электронной схемы считается предохранитель с низким сопротивлением от 2 до 5 Ом. Иногда может сгореть один из элементов диодного моста. В таких случаях ремонт ЭПРА заключается в установке вместо неисправных деталей новых элементов, и балласт вновь продолжит свою работу.

Выясняем причины поломки

Люстры с пультом управления чаще, чем другие осветительные устройства подвержены поломкам. Самая простая причина связана с севшей батарейкой. Более серьезные причины обусловлены неисправным блоком питания либо из выходом из строя контролера и программной платы.

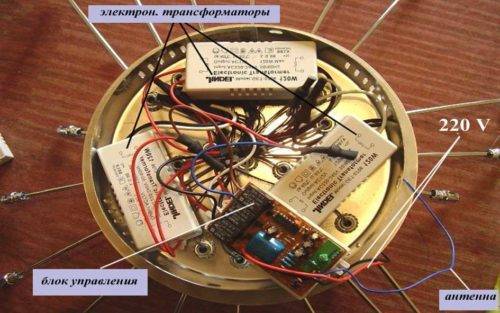

Вид люстры с пультом управления сзади, видны блок управления, антенна, трансформаторы

Неисправность устройства можно определить по следующим признакам:

  • Сигнал подается, а лампочки не горят.
  • Устройство не работает при отдельных режимах освещения. Иногда происходит самопроизвольное отключение.
  • Не происходит переключение режимов пультом, но при ручном переключении все функционирует исправно.
  • Происходит самостоятельное переключение режимов, а люстра при этом мигает.

Такие поломки могут наблюдаться часто, но редко проявляются все вместе. При этом требуется заменить 1 или 2 элемента.

Различные виды лампочек группируются с помощью отдельных блоков. Они могут соединяться воедино контролером. Если батарейка исправна, но люстра не функционирует, пытаются запустить ее выключателем. Если попытка закончилась неудачей, то причина кроется в контролере. Необходимо в этом случае проверить и его работоспособность.

Иногда контролер запускает какой-то отдельный модуль. Например, работают только светодиоды. Галогены при этом не загораются. Проверяются все контакты и качество их закрепления. Затем тестированию подвергается работа блока питания и трансформаторных элементов. Бывает так, что в люстру устанавливаются слишком мощные, не подходящие для нее лампы, из-за чего трансформаторы могут не работать.

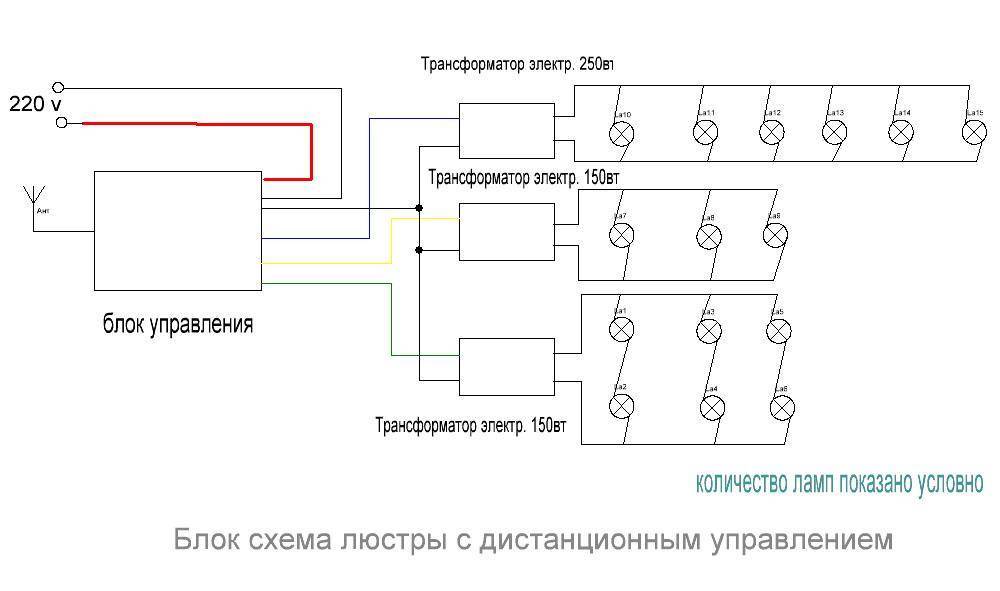

Люстра с дистанционным управлением имеет более сложную блок-схему, чем обычный осветительный прибор

На последнем этапе проверяются сами светодиоды. Иногда они перегорают в полном составе. Это бывает в ситуациях, при которых нестабильно напряжение либо случился его резкий перепад. Причиной их выхода из строя могут стать неполадки в блоке питания или трансформаторе.
