Особенности подсветки
Чтобы сделать систему правильно, нужно разобраться в ее особенностях и понимать, как правильно ее подключить. Основные моменты не отличаются от стандартного монтажа, но некоторые требуют внимания:
- Обычно длина ленты небольшая. Это связано с ограничениями по силе тока, которое есть в компьютере и ноутбуке. Рассчитать максимальную длину несложно по суммарной мощности светодиодов.
- Ленту можно просто приклеивать к любой поверхности, а можно скрыть в нише или с внутренней стороны столешницы. Крепить ее нужно обязательно, чтобы исключить повреждение.
- Если нужно получить равномерный свет, лучше использовать специальный рассеиватель. В продаже есть алюминиевый профиль, который с одной стороны закрыт матовым пластиком, он рассеивает свет и делает его равномерным по всей длине короба.
- В системе чаще всего нет розетки, так как она запитывается от компьютера. Тут могут быть разные варианты – подключение напрямую к материнской плате, вариант с соединением через универсальный разъем с подходящим напряжением и присоединение через USB. Все способы описаны ниже.
- За счет небольшого потребления электричества компьютер не подвергается высоким нагрузкам. Главное – соблюдать рекомендации и не превышать определенный уровень потребления тока, для этого точно подбирать длину подключаемой ленты.
- Подсветка может работать как постоянно – включаться при запуске компьютера и выключаться вместе с ним, так и отдельно. Для этого используются различные выключатели и другие устройства.
Подсветка нескольких зон на столе с подключением к компьютеру.
Этот вариант подходит для ПК, так как не создает опасности для системы. Лента почти не нагревается при работе, поэтому не повышает температуру при использовании внутри системного блока. Крепить легко, так как с задней стороны всегда есть самоклеящийся слой, нужно только снять защитное покрытие. А небольшая ширина и возможность резки на куски любой длины позволяют подогнать подсветку под любые условия.
Подключение проводов
Усилители могут подключаться последовательно и параллельно. Параллельное подключение предпочтительнее, так как оно уменьшает вероятность падения уровня сигнала на светодиодной ленте и позволяет получить точную цветопередачу и яркость.
В этих коробочках есть три разъема для подключения проводов:
разъем питания 12/24В
входной
и выходной разъем на Led ленту
При подключении блоков питания и RGB лент, необходимо строго соблюдать полярность. Помните, что запас мощности самих блоков питания, относительно всей длины подсветки, должен составлять не менее 20%
Иначе будут проблемы как с уровнем яркости, так и со сроком службы всего освещения.
Сечение провода от контроллера к усилителю и от усилителя к ленте, должно рассчитываться исходя из мощности нагрузки и длины проводов. В этом вам поможет следующая таблица:
Вот стандартные провода, которые применяют в большинстве случаев:
если от блока питания до контроллера 5м — ПВС 2*1,5мм2
более 5м — ПВС 2*2,5мм2
от контроллера до ленты 5м — ПВС 4*0,5мм2
более 5м — ПВС 4*1,5мм2
Напряжение 12/24В разрешается подавать как от дополнительного блока питания, так и от общего, если позволяет его мощность.
При этом следует помнить, что устройства мощнее 250Вт обычно идут с кулером и шумят во время работы, что не совсем комфортно в жилых помещениях. В особенности в спальне.
Поэтому при недостатке мощности, профессионалы советуют ставить именно два блока.
Без блочное подключение к компьютеру
Все светодиодные ленты, содержащие в себе платы, изготовленные заводским методом, рассчитаны на питание через преобразователь (блок). Он обеспечивает преобразование переменного тока сети в постоянный с пониженным напряжением. Но такое изделие можно подключить через домашнюю электросеть. Чтобы подключить таким образом светодиодную ленту, необходимо проделать следующие манипуляции:
- пять метров ленты, рассчитанной на 12 вольт, разрезаем на 20 элементов;
- с помощью диодного моста добиваемся выпрямление переменного тока 220 в подключаемом электроприборе;
- далее последовательно соединим элементы ленты (в клемах минус к плюсу и плюс к минусу);
- мерцания можно убрать с помощью подключения конденсатор на 300 В, 5-10 мф.
Схема подключения
Вот и вся работа. Но здесь существуют и другие варианты подключения, которые применимы для компьютера.
Подключение через USB
Особого внимания заслуживает способ подключения светильника через USB, так как он подходит для ноутбука (единственный вариант подсветки) или когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превышает 0,5 А. Этого мало для светильника, которому требуется 12 В. Нужно приобрести или сделать преобразователь 5 В к 12 В и запитать его от USB.
Следует учитывать, что повышение напряжения в 2,5 раза влечет понижение тока во столько же раз, то есть до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр). Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного светильника через USB нужно:
- Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Здесь присутствуют четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Нужно разобрать USB разъем, припаять провода и собрать корпус в исходное состояние.
- Скачать на ноутбук специальные драйвера для правильной работы собранного устройства.
Как видно, можно без особых усилий подключить светодиодную ленту к компьютеру или к внешнему блоку питания, чтобы украсить свое рабочее место. Можно выбрать наиболее подходящий способ для каждого. Главное правило заключается в том, чтобы не превысить токовую нагрузку на блок питания или на USB порт. Для успешного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не бояться сделать что-то своими руками.

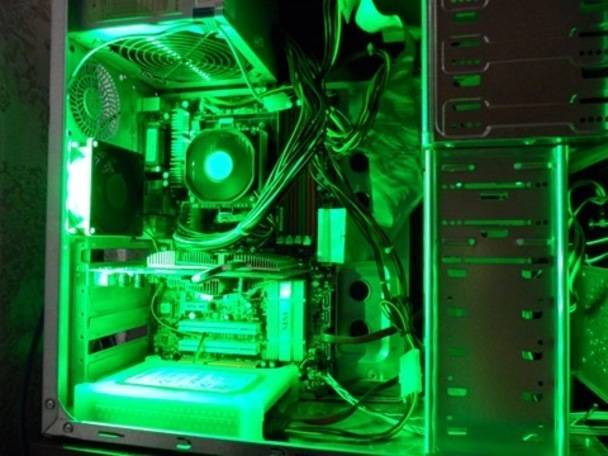

Использование светодиодов в моддинге очень популярно, в связи с невысокой сложностью их подключения и неплохим получаемым визуальным эффектом от их применения. Именно по этой причине я решил сделать практический гайд по организации такой подсветки в компьютере.
Наиболее оптимальным вариантом является использование так называемых LED лент. Они сравнительно недорогие, неприхотливы в эксплуатации, при этом подключение и установка светодиодной ленты займет меньше времени и сил, чем подключение отдельных светодиодов.
Для работы необходимо всего лишь приклеить по месту и подключить к источнику питания с напряжением в 12 вольт. В качестве разъёма питания можно использовать 2 разъёма — Molex или 3-pin разъём на материнской плате.
При этом провод с обозначением +12В мы припаиваем к “плюсу”, с обозначением Ground к “минусу” на ленте
Важное замечание: поскольку LED лампочки не любят высоких температур, на процесс пайки накладывается особое ограничение — пайка только на обозначенных площадках с температурой не более 260 °С. При этом время пайки не должно превышать 10 секунд
Итак, покажу на примере Molex разъёма, как производится монтаж:
-одноцветная Led lenta (с уже припаянными проводами)
-Molex коннектор (“папа”). Его можно купить, а можно и отодрать от старого кулера.
-пинцет, плоскогубцы, ножик и немного терпения
Непостредственно, сам процесс:
1)Из коннектора вытаскиваем два штырька, отвечающие за +12V и соседний Ground (ориентируйтесь на рисунок выше) , для этого с помощью пинцета подогните усики (усики можно увидеть на рисунке ниже), удерживающие контакты. После изъятия не забудьте отогнуть усики обратно.
2) Зачистите немного конца провода и с помощью проскогубцев закрепите контакт на проводе (должно получиться что-то такое).
3) Верните готовые штырьки обратно в коннектор, просто вставьте их до упора (убедитесь, что контакты не выскакивают обратно).
4)Подсоедините к блоку питания для проверки работоспособности.
Наиболее оптимальным местом для клейки являются задняя и верхняя (нижняя) стенки корпуса, вдоль боковой стенки.
Это только первый гайд на данную тематику, следующий будет посвящён RGB лентам и особенностям работы с ними :).
Усилитель для RGB-ленты
Еще один элемент, используемый при подключении RGB-плат, — усилитель. Если длина ленты превышает пять метров, обойтись без него нельзя.
Изделие оснащено двумя клеммами — Input (входа) и Output (выхода), причем каждая из них имеет те же контактные площадки, что и сама лента — R, G, B и «+». Есть клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).
При достаточной мощности напряжение 12 или 24 В подается от дополнительного блока. Общие концы ленты подключите к клеммам Input на усилителе, после этого подсоедините клемму Output. В конце коннектится управляющий блок через плюсовую и минусовую клеммы VDD и GND
Очень важно соблюдать полярность, иначе диоды не будут светиться
В итоге алгоритм соединения следующий: блок питания, контроллер, первый отрезок ленты, усилитель, второй отрезок. Управление такой электрической цепью осуществляется с помощью одного ПДУ.
В случае необходимости применения нескольких лент длиной от пяти метров и более к схеме подключаются вторые усилитель и блок управления. Наличие или отсутствие последнего определяется мощностью свечения. Строго запрещено параллельное соединение источников питания — только при помощи диодного моста.
Усилитель — громоздкий электротехнический элемент, поэтому не всегда хватает места для его удобного размещения. В случае необходимости его можно заменить на микромодель уменьшенной мощности (убедитесь, что ее достаточно для функционирования ленты).
Схема подключения обычной светодиодной ленты
Электроэнергия поступает через 4-пиновый разъем Molex компьютерного блока питания.
В него входят провода:
- Черные – «масса» (Gnd или COM).
- Желтый – напряжение +12 V.
- Красный – напряжение +5 V.
Действуют в таком порядке:
- Срезают разъем.
- Зачищают желтый провод и 1 черный, остальные изолируют.
- Соединяют пайкой жилы и контактные площадки ленты. Желтый провод подключают к «плюсу», черный – к «минусу».
- Изолируют соединение термоусадочной трубкой.
Чтобы не срезать разъем, можно приобрести ответную часть для него (штепсель) в составе переходника Molex-SATA. Он предназначен для питания более новых винчестеров с последовательной дата-шиной. Коннектор SATA отрезают, к освободившимся проводам подключают ленту.
Далее штепсель вставляют в разъем Molex. Максимальный ток для него – 20 А, но с учетом наличия прочих устройств (винчестера, DVD-дисковода и пр.) не рекомендуется подключать нагрузку более 5 А (лучше до 4 А).
Можно реализовать схему со ступенчатой регулировкой яркости свечения. Понадобится 2-позиционный переключатель с функцией дистанционного управления.
Один его контакт соединяют с «минусом» ленты, 2 других – с красным (+5 V) и черным проводами разъема. Когда регулятор переведен в первое положение, на диоды подается разность потенциалов 12-5 = 7 V, и они горят вполсилы.
К свободному блоку питания от ПК можно подключить ленту на 24 В. Задействуется разъем для электроснабжения материнской платы (MB-20 или MB-24).
На один из его контактов подается напряжение -12 В. К нему подходит провод в голубой изоляции. В MB-20 он расположен под 12-м номером, в MB-24 – под 14-м. «Минус» ленты подсоединяют к этому контакту, «плюс» – к желтому проводу (+12 V). В результате разность потенциалов на диодах составит 24 В. Максимальный ток при подключении к разъему MB – 1 А.
Чтобы запустить блок без соединения с материнской платой, устанавливают перемычку на контакты PS ON (зеленый провод) и Gnd (черный) на разъеме MB.
Важный момент
Независимо от того, какому из вариантов подключения будет отдано предпочтение, перед сборкой обязательно следует учитывать длину светодиодной ленты, которую можно безопасно использовать, не перегрузив источник питания.
Наибольшая нагрузка, с которой может справиться стандартный USB контроллер, составляет 5В, 500 мА (в геймерских компьютерах и ноутбуках 1А). В пересчёте на 12В это означает, что ток нагрузки не должен превышать 200 мА. Таким образом, к USB порту ПК допускается подсоединение светодиодной ленты типа SMD 3528-60 шт/м – 0,5 м, SMD 5050-60 шт/м – 0,15 м, SMD 3014-60 шт/м – 0,3 м.
Компьютерный БП обладает намного большей мощностью, которая указана в технических характеристиках на его корпусе. По выходу +12В блок питания на 250 Вт способен выдать в нагрузку 8 А, а на 650 Вт – 18 А. Поэтому к компьютеру, на котором нет «тяжёлых» видеоигр, можно смело подключать несколько метров светодиодной ленты, например, SMD 3528-60 шт/м с током потребления 0,4 А на метр.
Технические параметры дешёвых светодиодных лент могут отличаться от данных, указанных на упаковке. Поэтому в момент пробного подключения рекомендуется самостоятельно измерить ток потребления с помощью мультиметра. После окончательной сборки компьютерной подсветки, необходимо тщательно проверить всю конструкцию, убедиться в надёжности соединений и отсутствии замыканий в проводах. Только так можно избежать выхода из строя дорогостоящих деталей системного блока.
Подключение светодиодной ленты
Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.
Схема подключения светодиодной ленты к сети 220 В через блок питания
Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).
Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).
Подключение специальной светодиодной ленты к сети 220В
Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.
Схема подключения светодиодной ленты без блока питания
В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.
Как подключить несколько светодиодных лент
Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.
Таблица потребляемого тока светодиодными лентами, питающимися от 12 В
Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.
Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.
Как подключить несколько светодиодных лент к одному блоку питания
В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.
Подключение RGB ленты через контроллер
Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.
Подключение светодиодной ленты RGB через контроллер
Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.
Как подключить две светодиодные ленты к 220 В. Один из вариантов
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод
Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов
При таком подключении все ленты будут светиться одинаково
Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.
Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
Преобразователь напряжения 5В → 12В
При использовании специализированного ШИМ-контроллера, к примеру LM2577, потребуется минимальное количество элементов. Стоимость его невысока, а собранное устройство начинает работать сразу, без дополнительной настройки.
Схема преобразователя:
Простейший преобразователь напряжения 5 – 12В
Что необходимо иметь:
- Микросхема ШИМ-контроллера LM2577;
- несколько радиоэлементов согласно принципиальной схемы;
- разборный USB разъем;
- соединительные провода.
Данная схема является универсальной и позволяет получить на выходе напряжение в широком диапазоне. За уровень напряжения отвечают резисторы R1 и R2:
Uвых = 1.23 * (1 + R1 / R2)
Несколько подробнее об элементной базе и работе схемы. Схема представляет собой широтно-импульсный преобразователь в стандартном включении микросхемы так, как показано в технической документации. Электролитические конденсаторы на входе и выходе питания предназначены для сглаживания пульсаций постоянного напряжения. Их емкость не критична. Главное, чтобы она была не меньше указанной на схеме. Рабочее напряжение электролитических конденсаторов должно быть больше максимально используемого, то есть, в нашем случае не менее 20В.
Резистор и конденсатор, подключенные к выводу 1 микросхемы являются частотозадающей цепью. Здесь номиналы должны быть соблюдены строго.
То же самое относится к индуктивности между выводами 4 и 5. Значение индуктивности катушки должно составлять 100 мкГн. Не больше и не меньше.
Специфические требования предъявляются к диоду. В данной схеме используется высокочастотный диод Шоттки. Диоды такого типа обладают высоким быстродействием, а самое главное, низким падением напряжения на переходе. Применяя обычный высокочастотный выпрямительный диод, получим сильные просадки выходного напряжения при изменении тока потребления нагрузки. Марка диода может быть любой, поскольку в данной схеме используется низкие значения напряжения и тока. Главное условие – использование диода Шоттки.
Разборный USB штекер
Для начала распайка USB разъема. В гнезде имеется четыре контакта. Два крайних это те, которые нам нужны. Чтобы не путаться с расположением лицевой и тыльной стороны, проще определить полярность любым вольтметром, воткнув штекер в любое свободное гнездо. Пометьте чем-нибудь плюсовой вывод.
Схема собирается на печатной плате из фольгированного стеклотекстолита. Собранный преобразователь выглядит следующим образом:
Преобразователь в сборе
Как видно, светодиодную ленту подключить через USB самому не так уж трудно. Самое главное при подключении светодиодной ленты USB, это правильно выполнить монтаж радиоэлементов.
Монтаж и пайка проводов на светодиодной ленте
Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.
После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.
Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки – до 10 сек.
Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.
Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.
После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).
Подключение лучше всего выполнять через клеммы Wago.
На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.
https://youtube.com/watch?v=UKWm6RBg6wM%3F
Источники – //cable.ru, Кабель.РФ
Что лучше: коннекторы или пайка?
Предметом спора между начинающими электриками является вопрос «Стоит ли паять светодиодную ленту или лучше использовать коннекторы?». Дело в том, что у каждого из способов есть свои сильные и слабые стороны.
Преимуществом пайки является надежный контакт и возможность работы в условиях повышенной влажности и температуры, например, при использовании лент в сауне. Это предпочтительный метод подключения в большинстве случаев. Однако, если у Вас нет опыта в пайке, то хорошо припаять провода к ленте будет сложно.
Если использовать коннекторы – вам просто нужно надвинуть подпружиненные контакты на контактные площадки ленты и закрыть защелку. Однако, такая простота соединения имеет свои недостатки:
- Пружинные контакты коннектора могут ослабнуть, в результате чего один из цветов или вся подсветка не будут работать.
- Соединение не герметично, поэтому может окисляться. В результате опять-таки пропадёт контакт.
Коннекторы можно использовать в сухих помещения и бывают случаи, когда без них никак не обойтись. Например, при монтаже подсветки, состоящей из множества небольших отрезков или при работе в неудобных местах.
В зависимости от применения, вы можете купить коннекторы разных типов:
- Для подключения питания — «торцевые»;
- Для соединения двух отрезков лент с поворотом (поворотные);
- Для стыкования двух лент.
6.1. Как паять ленту?
Чтобы припаять провода к светодиодной ленте, нужно:
- Зачистить слой силикона (он есть только у защищенных лент — IP65, например).
- Затем подготовить контактные площадки к пайке – зачистить их ластиком или деревянной частью спички до металлического блеска.
- Нанести флюс. Канифолью паять провода к светодиодной ленте сложно, поэтому можно использовать жидкий флюс ЛТИ-120, а также гелевый или пастообразный (например, F-2000).
- Залудить пятаки, для этого возьмите на кончик паяльника немного припоя и прикоснитесь к контактам — они должны покрыться ровным блестящим слоем. Кстати в качестве припоя используйте ПОС-61 или подобный.
- И припаять провода, кстати жилы проводников предварительно также лудятся.
- На провода предварительно надевают термоусадочную трубку и закрывают место соединений после пайки. Также можно нанести герметик на место пайки.
При неумелой пайке или пайке на весу (если лента уже смонтирована на вертикальной поверхности) вы можете замкнуть соседние контакты, особенно если паяете RGB-ленту. Поэтому после пайки проверяйте визуально и с помощью прозвонки линии на предмет коротких замыканий.
Важно! При пайке не держите долго паяльник на контактах – можно перегреть ленту, и она выйдет из строя. Тем не менее результат и надежность такого соединения стоят того, чтобы научиться это делать
Тем не менее результат и надежность такого соединения стоят того, чтобы научиться это делать.
Подключение своими руками (одноцветной, RGB, более 5 м)
Необходимые материалы и инструменты
Для монтажа потребуются следующие материалы:
- отрезок ленты со светодиодами;
- источник питания, отвечающий основным требования осветительного прибора;
- диммер или RGB-контроллер, необходимый для управления цветной подсветкой;
- провода, а также, если требуется индивидуальными особенностями конструкции отдельные выключатели, резисторы, выпрямители и конденсаторы.
Монтаж выполняется с использованием следующих инструментов:
- для разборки ленты на элементы оптимальной длины – ножницы;
- для соединения всей системы – паяльник малой мощности или клейма, штекеры и клипсы;
- для зачистки проводов – бокорезы.
Схема (описание)
Схема подключения обычной ленты
Чтобы включить элемент с одноцветными кристаллами понадобится: сама планка с диодами и блок питания к ней.
Подключение осуществляется со строгим соблюдением полярности. Провода подключения и ленты и блока окрашены: красным это плюс, а синий или черный − это минус. Поэтому соединять нужно одинаковые по цвету, проводки иначе светодиоды не будут гореть.
Если в блоке питания отсутствует выключатель, его можно встроить, чтобы не выдергивать каждый раз из розетки все устройство.
Если есть необходимость в динамической настройке свечения ламп, то в последовательную линию питания 12 или 24 вольт между блоком и лентой подключается диммер – это регулятор яркости, с помощью которого можно даже полностью потушить освещение, не выключая блока питания.
Схема подключения RGB ленты
Это так называемые мульти или разноцветные светильники. Схема их подключения такая же, как и у предыдущего варианта, только на место диммера монтируется контроллер, который выполняет функцию не только регулировки яркости, но и смены цвета свечения устройства в зависимости от настройки.
Схема подключения ленты более 5 м
Для декоративного освещения потолков используются ленты более 5 м или несколько светодиодных панелей сразу, что приводит к проблеме недостаточной мощности питающего блока или контроллера. Тогда в схему соединения такой RGB ленты добавляют усилитель, который дает дополнительную мощность контроллеру.
Пошаговое руководство
Подключение ленты к источнику питания производят в несколько шагов:
- Расчет оптимального по длине осветительного элемента. Далее, отмеряют и отрезают элементы нужного размера. У всех изделий сзади под защитным покрытием предусмотрена клейкая поверхность для закрепления осветительного прибора в любом месте.
- Далее, обычную монохромную планку в строгом соответствии с полярностью подключают к блоку питания, плюс к плюсу минус к минусу.
- Подключению многоцветного элемента предшествует подключение к блоку питания контроллера, также соблюдая полярность.
- Как и трех кристальные чипы в RGB элементе, такой контроллер имеет три канала выходного питания на минус и один общий на плюс. Их совмещают в строгом соответствии друг с другом.
- Надежность всех контактов обеспечивается либо пайкой, либо использованием разъемных коннекторов.
- После сборки система готова к работе, может монтироваться практически в любом месте.
