Как подключить выключатель от розетки

Разновидности выключателей

Производители выпускают большое количество различных коммутаторов, они отличаются друг от друга множеством признаков. Для того, чтобы разобраться, мы рассмотрим их подробнее.

Таблица 1. Виды коммутаторов по способу соединения проводов.

Вид	Описание
С зажимом и винтами	Для соединения контактов в таком приборе устанавливают зажим, который закрепляется на винты. Монтаж этого соединения осложняется, но зато получается качественный контакт. Конечно, со временем соединение разбалтывается, тогда придется затянуть винты. Считается, что подобный способ соединения подходит при наличии проводов из алюминия.
Механизмы с пружинами	Это современный вариант зажима с винтами. Здесь под пружиной находится специальная пластина, которая фиксирует оголенный провод. Благодаря чему получается качественное соединение. Впрочем, это достаточно примитивный способ монтажа. Минусом конструкции является то, что провод необходимо зажать в соответствии с правилами. Иначе устройство будет неисправным. Такие выключатели совместимы с медной электропроводкой.

Таблица 2. Типы выключателей по методу монтажа.

Тип	Описание
Накладные	Так принято называть устройства, которые сначала накладывают на стену, а потом фиксируют. Они выглядят менее эстетично, потому что выпирают. Часто такие устройства используют при наличии наружной проводки. При этом, приборы отличаются функциональностью, простотой монтажа.
Встроенные	Под такие выключатели заранее подготавливают проем в стене. Из-за этой особенности осложняется проведение монтажа, но в итоге устройство будет выглядеть эстетично. Только внешняя панель может немного выступать из стены. Такие устройства подходят для электропроводки скрытого типа.

Таблица 3. Разновидности коммутаторов по способу управления.

Вид, иллюстрация	Описание
С клавишами	Эти устройства состоят из контактов, которые находятся внутри и качающего механизма с пружиной. Первым вариантом такого прибора является механизм с шаром, который при нажатии движется. Второй вариант – подпружиненную раму, она тоже перекатывается из стороны в сторону. Такие выключатели могут иметь как одну, так и несколько клавиш. Отличаются они длительной эксплуатацией при правильном монтаже.
Шнурового типа	На пике популярности такие устройства были в 1975 году. При этом они устанавливаются и на современные светильники различных видов. Так, из корпусной части коммутатора выходит прочный шнур, который достаточно дернуть для того чтобы включить или выключить прибор. Фиксируется этот шнурок на специальном рычаге, который взаимодействует с колодкой поворота.
Сенсорные	Работа этих приборов происходит без механического воздействия. Для того, чтобы включить или выключить коммутатор, необходимо прикоснуться пальцем к панели, которая находится с наружной стороны. Элемент сенсора реагирует на прикосновение, благодаря чему посылает сигнал электросхеме. Этот сигнал преобразуется в особую команду.
С дистанционным управлением	Такое устройство предполагает возможность управления осветительным прибором на расстоянии. Происходит это благодаря наличию специального пульта. Коммутатор в данном случае выполняет функцию приемника. Пульт представляет собой вид небольшого брелока из пластика. Расстояние его работоспособности будет зависеть еще от материалов, из которых изготовлены перекрытия. Тем не менее, сигнал поступает даже на расстоянии 18 метров.
Со встроенным датчиком	Как правило, эти устройства реагируют на определенные изменения вокруг. Чаще всего это движение массивного объекта, из-за чего к контролеру поступает сигнал. Это программируемые выключатели. Поэтому пользователь может самостоятельно решить, при каких обстоятельствах устройство будет включаться.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Обзор моделей

Для наглядности ассортимента подобных устройств, будет приведен обзор моделей с разными конструкциями, которые были выпущены ведущими производителями в этой области:

Совмещенный блок от производителя Makel

В конструкцию которого вошла одна розетка и выключатель с одной клавишей. Имеет компактные габариты 12,3х7,3х5,9 см., для изготовления корпуса был использован прочный и долговечный АБС-пластик, имеет уровень защиты IP

Цена такого устройства составляет около 300 рублей.

Существует модифицированный вариант такого блока, в котором была реализована повышенная степень защиты IP55, а в конструкцию добавлена специальная защитная крышка для розетки, что позволяет использовать данное устройство в уличных условиях.

Цена модификации составляет 450-480 рублей.

Если рассматривать двухклавишные блоки от Makel, то технические характеристики и габариты соответствуют показателям одноклавишного варианта, но цена на такое устройство выше и составляет около 350-380 рублей.

Модифицированный вариант двухклавишного приспособления, с дополнительным заземлением и степенью защиты IP55, обладает стоимостью около 500-550 рублей.

Viko

Используются для осуществления наружной установки блока. Если сравнивать их с рассмотренными моделями Makel, то наружные устройства обладают увеличенными габаритами при схожих технических параметрах, их стоимость при этом ниже. Так, двухклавишный наружный блок Viko будет стоить около 300 рублей.

Этюд

Отечественная продукция, которая выпускается компанией Schneider Electronics. Розетка полностью соответствует европейским стандартам, для изготовления корпуса использовалось комбинированное сочетание металла и прочного пластика, степень защиты устройства IP. При этом, двухклавишный блок, предназначенный для внутреннего монтажа, стоит около 240-300 рублей, что гораздо дешевле, чем импортные аналоги.

Бэлла

Отечественный вариант с невысокой стоимостью, который производится российской компанией «Кунцево-Электро». Организация предлагает широкий ассортимент моделей, которые, помимо всего прочего, отличаются формой и различными цветовыми решениями.

Для примера можно взять трехклавишный выключатель, совмещенный с розеткой, марки БКВР-212. С учетом его функционала и особенностей конструкции, блок был изготовлен и устанавливается не в классическом горизонтальном, а в вертикальном положении, что упрощает процесс эксплуатации. Устройство предназначено для внутреннего монтажа и обладает степенью защиты IP20, цена на него не превышает 190 рублей.

Устройство квартирной или домовой электросети

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Подключение выключателей и розеток

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Как поставить и подключить?

Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.

Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.

Чтобы установить прибор понадобится:

крестовидная и плоская отвёртка;
инструмент для чистки оплетки;
изолента и пассатижи.

Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.

Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.

Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.

Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

Подключение электрической двухместной накладной

В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.

Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:

Ослабьте клеммы, которые предназначены для фиксации проводов.
После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.

Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

Как подключить внутренние с заземлением

Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.

В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.

Советы

При установке каждый пользователь должен следовать таким рекомендациям:

Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия. Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки. Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы

Розетка ставится на место бывшей. Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность

При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома

Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.. Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки

В сети таких роликов много и каждый найдет свой вариант

Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.

Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

для проводов с медными жилами – 2,5 квадратных миллиметра;
для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

ноль – голубой провод;
заземление – второй провод с двойным цветом (желто-зеленый);
фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

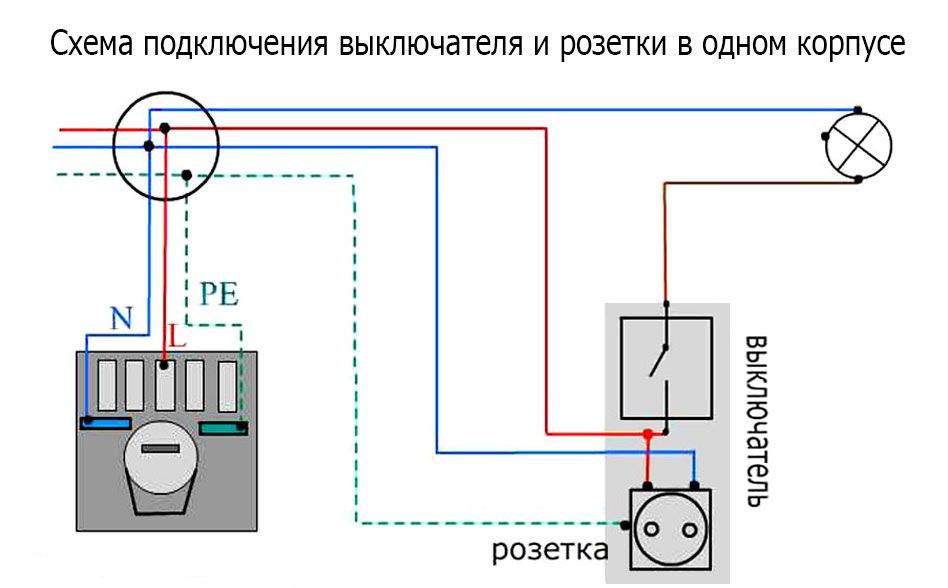

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

голоса

Рейтинг статьи

Устройство: преимущества и недостатки

До недавнего времени присоединение различных элементов — розетки и выключателя — производили в отдельной распределительной коробке, а потом их разносили в те места, которые были определены проектом. Сейчас на первое место выходит экономия: как времени, так и усилий. Спаренные конструкции дают возможность провести операцию гораздо быстрее.

Плюсы

Среди достоинств совмещенных блоков:

Более простая схема, благодаря которой нет необходимости в прокладывании проводов к каждому элементу.
Достаточно легкая разметка из-за большего размера блока.
Максимально быстрый монтаж на стены.
Минимальное количество отверстий.

Нельзя сказать, что у этого решения нет недостатков.

Минусы

К ним относится:

Высокая цена. Совмещенные блоки, что естественно, стоят дороже, чем отдельные элементы.
Непрактичность. Если из строя выходит одна составляющая устройства, то чаще приходится менять весь блок.
Возросшая нагрузка на провода. В этом случае необходим расчет их сечения, иначе риск перегрева будет высок. Для подключения блочного устройства рекомендуют учитывать максимальную нагрузку.
Ограничения в расположении. Совмещенный элемент уже не поместить в верхней части стены, так как в этом случае вид комнаты будет портить вилка и кабель электроприбора, необходимого постоянно. «Включать свет» станет не очень удобно, особенно в темноте.

Самый большой минус — необходимость замены всего блока, если один из элементов неожиданно откажется работать. Со всеми остальными недостатками можно смириться. Но оправдана ли покупка такого изобретения?

Что лучше: совместно или отдельно?

Еще совсем недавно таких «хитрых» конструкций в продаже вовсе не было. Люди спокойно обходились без них, так как большой надобности в совмещении в одном блоке приборов, совершенно различных по функциональности, не было. Традиционная схема имела и имеет преимущества:

Если сравнивать обычные устройства и новомодные совмещенные блоки, то одно преимущество последних приборов некоторых домашних мастеров очень привлекает. Это более простая прокладка скрытой проводки, если стены сильно «уродовать» не хочется. В этом случае две отдельные канавки и разные отверстия под монтажные коробки делать не потребуется.

Когда использование блоков оправдано?

Самым проблемным местом в квартире многоэтажного дома может стать коридор, который часто не может похвастаться достаточным метражом. И в этом случае объединение выключателя (или нескольких) и точки подключения к электросети помогает решить сразу несколько задач.

Как правило, необходимости в разветвленной розеточной сети в прихожих нет, так как постоянно работающие электроприборы там обычно отсутствуют. Однако периодически хозяевам требуется подключение зарядки мобильного устройства, пылесоса. Кроме того, так может находиться база для радиотелефона. В этом случае совмещенный блок в качестве дополнительной точки обещает максимальное удобство.
Свободное место на стенах коридоров чаще недостижимая мечта, так как их занимают массивные гардеробные шкафы, вешалки и почти обязательный атрибут — зеркало. Часть стены прихожей может отнимать распределительный щиток и счетчик. Если места остается минимум, то компактное коммутационное оборудование — оптимальный выход.
Объединение розетки с выключателем дает возможность сэкономить на электропроводке. Блок — спасение, если нет желания портить стену прихожей. Выделять место, еще оставшееся свободным, под второй распределительный щит также не понадобится.

Все эти ситуации — нередкое явление в многоквартирных домах, поэтому множество проблем поможет решить одна, но универсальная конструкция.

Цены

Цена блоков «розетка-выключатель» хозяев не разорит, но из-за двух элементов стоят они дороже отдельных изделий. Конструкции с одной клавишей можно приобрести за 100 или 200 с лишним рублей. Универсальный прибор с двумя клавишами обойдется в 300-400 рублей, в том числе и с розетками, имеющими защиту от влаги. Однако самые дорогие изделия для закрытого и (особенно) открытого монтажа могут стоить от тысячи до нескольких тысяч.

Подключение розетки к электрической сети.

Все подготовительные операции завершены и можно устанавливать и подключать нашу новую розетку.

Снимаем верхнюю крышку, открутив болты с лицевой стороны;

Расслабляем контакты, в которые будут вставляться силовые провода так, чтобы расстояние между прижимной губкой и упором было больше диаметра контактного провода и он свободно вставлялся на глубину 5-10 мм.

Зачищаем концы силовых проводов, выведенных в коробку. Ориентируем концы проводов так, чтобы они попадали в места контактов корпуса и загибаем их в виде пружинящей змейки (как на фото ниже). Такой вид загиба дает возможность отстранить корпус от стены для затяжки болтов крепления проводов на корпусе и исключить резкие перегибы провода при вставке её в коробку;

Затягиваем болты крепления проводов в гнездах корпуса.

Затянуть необходимо очень сильно, так как при подключении мощного потребителя (например, обогревателя мощностью 2кВт) и плохом контакте место соединения начнет греться. Это приведет к оплавлению проводов, пластикового корпуса, и в конечном итоге, выходу из строя всей конструкции и проводки.

Что делать если концы проводов, выведенных в коробку, короткие и не позволяют подключить розетку?

В этом случае есть несколько выходов из создавшегося положения:

Самый лучший, но и самый трудный способ это удлинить провода, напаяв на них необходимой длины провод и заизолировать место пайки. Этот способ подойдет, если вы имеете все необходимые принадлежности (паяльник, припой и т.д.) для пайки, если проводка медная и длина подводящего провода дает возможность это сделать.

Если провод обломился под самый корпус коробки можно аккуратно вскрыть место заделки проводки в стене и сделать процедуру удлинительной пайки там, где удобно. Конечно, нарушиться эстетичный вид стены и придется немного подштукатурить это место, но все равно, потери вида будут минимальными по сравнению с заменой всего провода от распределительной коробки до розетки.

Если электрическая проводка алюминиевая, а она чаще всего и ломается, способ пайки будет неприемлем.

В этом случае, если позволяет длина обломленного конца, можно воспользоваться клеммой. С одной стороны вставляем в неё зачищенный обломленный конец провода, с другой зачищенный кусочек удлинительного провода и сильно затягиваем места контактов.

Конечно, данный способ создает дополнительное место контакта, где возможен нагрев, что создает определенный риск. В противном случае, придется заменить весь подводящий провод от распределительной коробки до вывода проводки из стены .

Категорически не рекомендуется делать соединения на клеммах и скрутках в стене, с дальнейшей шпаклевкой и замуровыванием проводов.

Это было маленькое отступление, но перейдем к дальнейшей установке. Провода мы подключили и теперь нам надо установить розетку на свое место в коробку.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
Зачищенные концы провода заводятся внутрь коробок.
Коробки закрепляются в стенной панели.
Сняв крышку с розеточного блока подключают к ее клеммам провода.
Блок устанавливается внутрь коробки и закрепляется в ней.
Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

Подключение с одноклавишного блока

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить электромонтажные работы в ванной, обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Как подключить светильник через выключатель от розетки
