«Страшилки» и мифы о выключателе с подсветкой
Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).
Теперь о мифах:
- Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
- «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).
Первый вариант постепенно становится неактуальным.
LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.
Информация об этом есть в инструкции к светильнику.
Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.
Виды выключателей в зависимости от типа подсветки
Необходимо лишь приобрести обычный выключатель и индикатор.
С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.
Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.
Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.
Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.
Подсветка с применением неоновой лампы
По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.
Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой
Устройство
Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.
При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.
При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше. Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).
Принцип работы подсветки в выключателе
Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:
- для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
- для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.
Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.
С диодом
Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.
Вариант подсветки в электровыключателе
При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.
С конденсатором: для экономии электроэнергии
Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.
Схема подсветки клавиш выключателя с конденсатором
Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.
Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.
Подключение тумблера с подсветкой в сеть:
Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно. Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить.
Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается.
После того как вы выяснили какой вывод за что отвечает главное правильно включать тумблер в вашу цепь рисунок №2.
Рисунок №2 – Правильное включение тумблера с подсветкой в сеть питания (паяльника на пример)
Как видно из рисунка №2 тумблер включён таким образом, что бы разрывать фазовый провод, и так что бы при коммутации цепи (замыкании контакта) загоралась его внутренняя подсветка.
Источник
Как установить выключатель?
Как подключить выключатель с подсветкой? Это несложно выполнить как опытному электрику, так и новичку. Монтаж подобных электроустановочных изделий доступен любому человеку, способному держать в руках отвертку.
Если выключатель с подсветкой одноклавишный, то осуществить установку и подсоединение двух проводов при соблюдении элементарных правил техники безопасности можно за 5–10 минут.
Немного сложнее окажется подключение двухклавишного выключателя. Как правило, они комплектуются индикацией с одной лампочкой, если их две, то лампы нужно объединить скруткой и подключить к подходящей на выключатель фазе, а другие концы требуют подсоединения к двум исходящим фазам. Далее установка выключателя с подсветкой производится стандартным способом.
Если в квартире установлены старые выключатели без подсветки, то ее можно сделать своими руками по имеющейся схеме. Существуют следующие варианты исполнения:
- с индикатором из неоновой лампы;
- со светодиодом.
Она состоит из светодиода типа АЛ307, одноваттного резистора сопротивлением 100 Ом и параллельно подключенного диода КД521, который служит для защиты от пробоя. Однако в такой схеме есть недостаток – это большая потребляемая мощность. Для экономии электрической энергии в схему можно установить конденсатор, имеющий емкость 1 мкФ. Он будет ограничивать ток светодиода. Но дело в том, что эта громоздкая конструкция может не поместиться в корпус выключателя. Подобные схемы подсветки применяются только для ламп накаливания и «галогенок». Люминесцентная лампа будет мигать, а светодиодная совсем не будет работать из-за большого сопротивления светильника.
И подводя небольшой итог, можно сказать, что устройство выключателя с подсветкой не такое сложное, модернизировать своими руками уже имеющиеся старые образцы несложно. Но все же лучше купить готовые – они более надежны в эксплуатации, а также имеют хороший дизайн.
Компания Viko – одна из тех компаний, которые могут достойно представлять Турцию на международном рынке.
С момента своего основания в 1988 году Viko сразу взяла курс на удовлетворение спроса на такие товары, как розетки, выключатели, удлинители, аксессуары и боксы под автоматы.
Изначально политика компании была направлена не только на удовлетворение внутреннего спроса в Турции, но и для поставки своих товаров на экспорт.
Как результат, на сегодняшний день более 70% всей производимой продукции Viko поставляет на экспорт, что говорит о высоком качестве их товаров.
Благодаря использованию высококачественного сырья и материалов, а также высоким требованиям к качеству выпускаемой продукции, сегодня viko – это один из крупнейших поставщиков выключателей, розеток и иных предметов электрики.
Ценовая политика компании предусматривает охват нижнего и среднего сегмента. Viko – это прежде всего надежность, долговечность и практичность в использовании, но не дизайнерские «излишества»
Тем не менее, если вы решили установить выключатели Viko в своей квартире, то вы всегда сможете найти в единой стилистике и розетки, и накладки, и горизонтальные, и вертикальные рамки – все это помогает выдержать единый стиль в оформлении интерьера вашего дома.
Выключатель марки Viko серия Carmen
Среди продукции Viko наиболее популярным у российских потребителей является серия товаров Carmen.
Это обусловлено как привлекательной ценой, так и универсальностью применения практически к любому интерьеру.
Выпуклый квадрат со скругленными углами в двух основных цветах, белый и кремовый, подходит практически к любому интерьеру и активно используется электромонтажниками.
Электрики – профессионалы уважают и рекомендуют Viko за надежность, простоту монтажа, долговечность и отсутствие бракованных изделий.
Выключатели этой серии бывают одноклавишными, двухклавишными, трехклавишными, проходными, с подсветкой и без таковой.
Все они работают безотказно и не нуждаются ни в каком техническом обслуживании весь период эксплуатации.
Кроме того, в продаже всегда имеются элементы от выключателей/розеток Viko из других серий, благодаря чему вы с легкостью всегда сможете поменять дизайн на более приемлемый, например из серии Karre или Vera.
Схема и принцип действия подсветки с использованием светодиода
Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1. Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.
Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора:
Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.
С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2). В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.
Как правильно провести монтаж
Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.
Подготовка к установке и обязательные меры безопасности
Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.
Основные правила поведения при работе с электричеством:
- все работы должны проводиться в обесточенной сети;
- недопустимо перегружать электросеть;
- проверить маркировку проводов на соответствие к подключаемой сети;
- поврежденный участок сети лучше заменить, а не ремонтировать;
- нельзя прикасаться к подключенному оборудованию мокрыми руками.
Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.
Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже
Пример монтажа 2-клавишного выключателя с подсветкой
Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.
Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.
Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить
В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.
Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.
Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.
Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки
Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.
Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.
При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.
Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.
Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом
Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.
В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)
Еще раз о мигании экономных ламп через выключатель с подсветкой.

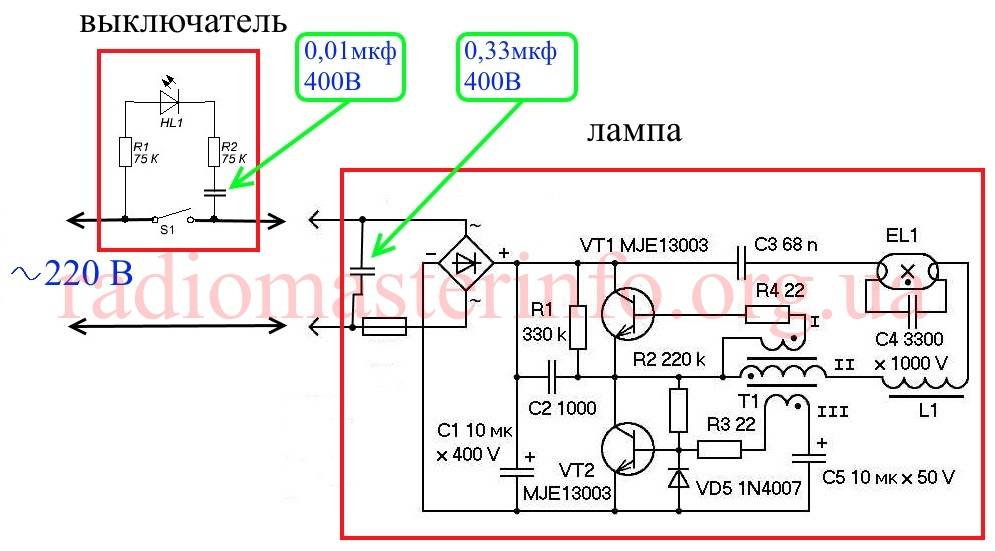

Причину удобно объяснять по приведенной ниже схеме:
Когда выключатель включен напряжение 220В через замкнутый выключатель попадает на верхний по схеме контакт блока питания лампы и по другому проводу из распределительной коробки на нижний контакт. При замкнутых контактах выключателя светодиод не горит, так как он перемкнут. Лампа светится, все нормально.
Когда выключатель выключен, лампа гаснет. В работу включается светодиод. Теперь он светится, так как контакты выключателя разомкнуты и ток течет по цепи: верхний контакт сети 220В, R1(75к), светодиод, R2(75к), диодный мост, предохранитель, нижний контакт сети. После диодного моста выпрямленное напряжение заряжает конденсатор фильтра С1(10мкф). По мере заряда напряжение на конденсаторе растет и достигнув напряжения запуска блока питания запускает его, лампа вспыхивает. Конденсатор быстро разряжается, и лампа гаснет. Процесс повторяется. Так как ток заряда очень мал, он ограничен R1 и R2 заряд С1 длится дольше, чем разряд через вспыхивающую лампу.
Какие в интернете есть варианты решения этой проблемы.
- Выкусить из выключателя светодиод и лампа мигать перестанет. Это так. Но выключатель с подсветкой устанавливали для удобства, чтобы в темноте его было видно, а теперь нужно отказаться от этого. Явный минус, мне это не подошло. Ниже показана часть схемы с этой рекомендацией.
- Установить параллельно лампе, в коробке или в самой лампе резистор 50 кОм на 2 Вт. Это тоже помогает. Резистор образует делитель из R1(75к), R2(75к) и собственно резистор на 50 кОм. Теперь напряжение на входе блока питания при разомкнутом выключателе не поднимется выше одной четвертой напряжения сети и блок питания не запустится. Но здесь тоже явный минус. Мы покупали экономную лампу, чтобы экономить электричество. Например, у нас светодиодная лампа на 4 Вт. При включении выключателя, при работе лампы, к этой мощности добавится еще около 1 Вт мощность, рассеиваемая на резисторе 50 кОм. А это увеличение на 20%. Недостаток существенный.
- Установить параллельно экономной лампе обычную, на несколько ватт. Мигать экономная лампа не будет, но это имеет тот же минус, что и в предыдущем случае.
- Вместо светодиода установить неоновую лампочку, как в индикаторной отвертке, для определения фазы. Это тоже работает, но лампочку нужно еще найти, в наши дни они не так часто встречаются в продаже. Да и резистор на несколько мОм еще нужен.
- Установить выключатель на 3 провода. Но это редкий выключатель, да и к нему нужно прокладывать третий провод, соединенный с нулем.
- Вместо резистора на 50 кОм параллельно лампе установить конденсатор (см. часть схемы в п.2). Ставил до 0,33 мкф на 630 В, мигать стала реже, но совсем не перестала. Большие емкости, наверное, решат проблему, но их габариты значительные.
Я остановился на таком варианте. В выключатель поставил конденсатор 0,01 мкф на 630В, а в лампу, параллельно сетевым контактам, конденсатор 0,33мкф на 630В. Доработка показана на схеме и фото ниже:
Конденсатор в выключателе:
Конденсатор в лампе (можно поставить в коробке, на те 2 провода, что идут к лампе, чтобы не разбирать лампу):
Мигание пропало полностью. Подсветки на выключателе я не лишился, потребляемая мощность не выросла, дефицитных деталей не использовал. Чуть слабее стал светиться светодиод при выключенном выключателе, но в темном помещении яркости более, чем достаточно. До переделки было даже слишком яркое свечение. Так, что в выключатель можно ставить конденсатор и меньше 0,01 мкф, например, 0,0068мкф или даже 0,0047мкф, конечно напряжением не менее 400В.
Блоки питания люминесцентных и светодиодных ламп могут отличаться и возможно потребуется подобрать емкость конденсаторов.
Есть еще проблемы мигания экономных ламп, включаемых даже не через выключатель с подсветкой, а через обычный выключатель. Но они, как правило следующие:
- Выключатель стоит в цепи нуля, а не фазы.
- Проводка имеет дефекты, провода с трещинами, через которые может быть утечка, сырость в местах прокладки проводки и т.д.
В этих случаях мигание ламп нужно устранять не дополнительными способами, а приведением в порядок проводки, тем более, что это уже напрямую связано с техникой безопасности.
