Основные ошибки подключения лент
Все основные ошибки связаны либо с некорректным подключением светодиодных лент, либо с неправильным их монтажом. Давайте разберем каждую в отдельности.
Некорректное подключение
- Последовательное подключение лент друг к другу, особенно длиной более 3 метров.
- Подсоединение лент к трансформаторному блоку, рассчитанному на выдачу большей мощности (с большим напряжением).
Неправильный монтаж (расположение)
- Светодиоды все-таки нагреваются во время работы, особенно с учетом того, что на 1 погонном метре ленты их несколько десятков. Поэтому располагаться они должны исключительно на затененных, не нагревающихся поверхностях, с температурой, не выше +40°С. Рабочая температура окружающей среды при этом не должна быть более +45°С. Все нагревающие приборы, а также лампы накаливания должны находиться от ленты на расстоянии, не менее 60 см.
- Светящаяся лента не должна соприкасаться ни с какими другими объектами и поверхностями. Не должно быть перетираний, сильных изломов. Ее не должно задевать кромкой двери и пр.
Ошибки подключения светодиодных лент чреваты коротким замыканием различной мощности
Поэтому логичнее всего уделить внимание данному вопросу еще на стадии проектирования схемы подсветки
Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение
Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты
Степень защиты
Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Самые популярные размеры светодиодов
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.
Разрезают светодиодную ленту ножницами строго по разметке
Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
Монтаж в карниз
При установке светодиодной ленты в гипсокартонный карниз рекомендуется соблюдать такую инструкцию:
- Монтируем карниз, при этом оставляем открытой часть конструкции.
- После разметки (отмечаем места на 15 сантиметров ниже уровня базовой потолочной поверхности) прикрепляем к стене металлический профиль. На 10 сантиметров ниже карниза устанавливаем еще один профиль. После этого каждые 40 сантиметров ставим отрезки профиля, исходя из ширины карниза.
- По периметру всего профиля прорезаем щели для бортиков. После этого соединяем эти элементы.
- На углах согнутых бортиков прикрепляем с помощью саморезов полку, на которую будем монтировать светодиодную ленту.
- Когда профиль зафиксирован, начинаем устанавливать электропроводку. Провода фиксируем в заблаговременно подготовленных (отмеченных) местах. Далее закрываем гипсокартонными листами весь карниз.
- Светодиодная лента клеится к потолку клейкой стороной к скрытой полке.
- Подключаем электропитание и тестируем систему на работоспособность.
Что нужно подготовить для подсоединения светодиодной ленты
Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.
Что важно знать
Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.
Степень защиты
Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.
Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.
Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.
Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой
Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями
Расчет длины
Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:
- 30;
- 60;
- 120.
При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.
Как резать и соединять отрезки светодиодной ленты
Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.
На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.
Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.
Подключение одноцветной светодиодной ленты
Думаем, что для вас не будет открытием, что напряжение в бытовой электросети 220 Вольт, а светодиодная лента работает от напряжения 12 Вольт. Поэтому, чтобы
подключить светодиодную ленту, необходимо понизить напряжение с помощью трансформатора
или блока питания.
Что важно при соединении светодиодной
ленты с блоком питания?
Не перепутать вход с выходом при подключении и соблюсти полярность. Красный провод, что на выходе из блока, что на входе в ленту – это плюс, поэтому соединяем их вместе
Синий или черный соответственно минус. При ошибке соединения лента светится не будет.
| Рис. 1. Электрическая схема подключения моноцветной светодиодной ленты |
Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции
Производители постарались учесть запросы обычных потребителей и стали выпускать ленту на 220 вольт.
Ее очень просто подключать к бытовой проводке через небольшой блок из выпрямительных диодов и сглаживающего конденсатора. Его стоимость намного ниже, чем ИБП.
Выходящие из ленты провода просто вставляются в пластиковые наконечники.
Осветительную схему можно собирать последовательными цепочками до 100 метров длиной, а снижения светового потока на ее конце практически не будет заметно.
Вся конструкция помещена в прочную защитную оболочку, которая надежно исключает поражение током от напряжения 220 вольт. Подключение к выходным гнездам выпрямительного блока осуществляется с торца через вмонтированные контактные гнезда.
Порядок сборки следующий. Вначале надевают защитный диэлектрический колпачок.
Через него в контактные гнезда устанавливают переходную колодку.
Подготовленный конец вставляют в разъем выпрямителя с соблюдением полярности: иначе светодиоды не станут светить.
С обратной стороны надевают защитный колпачок.
Остается вставить блок питания в розетку и собранная конструкция станет работать.
Однако я хочу предупредить начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их совершают даже опытные электрики. Поэтому любая подача напряжения на новое оборудование должна выполняться через автоматический выключатель.
Он спасет вас и подключенные светодиоды от критической ситуации: случайно созданного короткого замыкания или перегруза электрической схемы.
Однако здесь не все так просто, как кажется на первый взгляд
Обратите внимание на недостатки, которыми обладает светодиодная лента на 220 вольт:
- Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и наводки. Вопросы фильтрации посторонних сигналов и стабилизации питания простым выпрямительным устройством не обеспечиваются.
- Равномерности освещения нет, глазу заметны небольшие мерцания, обусловленные низким качеством напряжения.
- Охлаждение ленты 220 V не предусмотрено, при работе она перегревается, что значительно укорачивает ее ресурс.
- Силиконовое покрытие при нагреве выделяет неприятный запах.
Поэтому напрашивается вывод: светодиодная лента 220 В, созданная для подключения без блока питания не должна устанавливаться в жилых помещениях. Ее место на улице или в хорошо проветриваемых местах.
В заключение рекомендую посмотреть короткий видеоролик от интернет магазина Luxiled “Подключение светодиодной ленты к блоку питания”.
Если у вас появились вопросы или желание прокомментироватьполученный материал, то воспользуйтесь специальным разделом.
Использование с помощью компьютера
Дюралайт можно использовать для освещения рабочего места. В этом случае можно не подключать его к розетке или через выключатель и использовать устройство без блока питания, достаточно подвести LED-ленту непосредственно к компьютеру. Это можно сделать несколькими способами.
Через USB разъем
Большинство стандартных дюралайтов требуют напряжение питания 12 В или 24 В, в то время, как на USB-порту присутствует напряжение 5 В с допустимым током до 500 мА.
Самый простой вариант в этом случае – приобрести нестандартный 5-вольтовый дюралайт с разъемом для USB подключения (например, китайского производства), его можно подключать к любому устройству, оснащенному USB-портом.
Вариант с использованием USB является единственно возможным для подключения к ноутбуку, для питания от системного блока стационарного компьютера есть другие менее трудозатратные способы.
Через один из molex разъемов
Данных разъемов в ПК несколько, они находятся под боковой крышкой системного блока и имеют 4 контакта с цветовой маркировкой изоляции – желтый (+12 В), 2 черных (GND) и красный (+5 В). Для подключения LED-ленты используются желтый и 1 из черных проводов. Чтобы соединение было разъемным, можно использовать переходник MOLEX-SATA. Для подключения дюралайта необходимы следующие действия.
- Выключите компьютер и снимите боковую крышку системного блока.
- Удалите с переходника штекер SATA, он не понадобится.
- Припаяйте к освободившимся концам 1 из черных проводов контакт дюралайта со знаком “-“, к желтому – контакт со знаком “+”.
- Отрежьте или изолируйте оставшийся черный и красный контакты.
- Найдите незадействованный разъем molex и соедините с переходником для пробного включения дюралайта.
Напрямую к материнской плате
Некоторые модели ПК позволяют подключить LED-ленту к соответствующему коннектору на материнской плате, но он есть не на каждом устройстве. Самый простой и удобный способ подключения дюралайта к материнской плате – это покупка готового набора для установки, в него входит RGB лента и все комплектующие для монтажа.
На что обратить внимание перед покупкой
Чтобы подойти к выбору LED-светильника со всей ответственностью, надо понимать, на что влияют характеристики. Их можно разбить на две группы – электрические и световые параметры.
- Основная электрическая характеристика, по которой выбирается лента – потребляемая мощность. Ее удобно выражать в виде удельного значения – это мощность, которую потребляет один метр полотна. Она зависит от количества светодиодов на этой длине и от их типа. Зная удельную мощность и длину ленты, можно быстро подсчитать общее энергопотребление.
- Другой необходимый параметр – рабочее напряжение ленты. В помещениях используют полотна от 12 до 36 В, светильники на 220 В применяют для наружного освещения.
Эти характеристики помогут выбрать источник питания. А световые параметры нужны для организации оптимальной подсветки:
- цветность свечения – монохромный или RGB;
- цветовая температура свечения – при ее увеличении от 3500 до 7000 К спектр излучения сдвигается от теплых красно-желтых оттенков до холодных сине-фиолетовых;
- угол раскрытия – определяет, под каким углом будет излучаться свет (вдоль полотна секторы освещения перекрываются, поэтому этот параметр будет определять угол поперек основы).

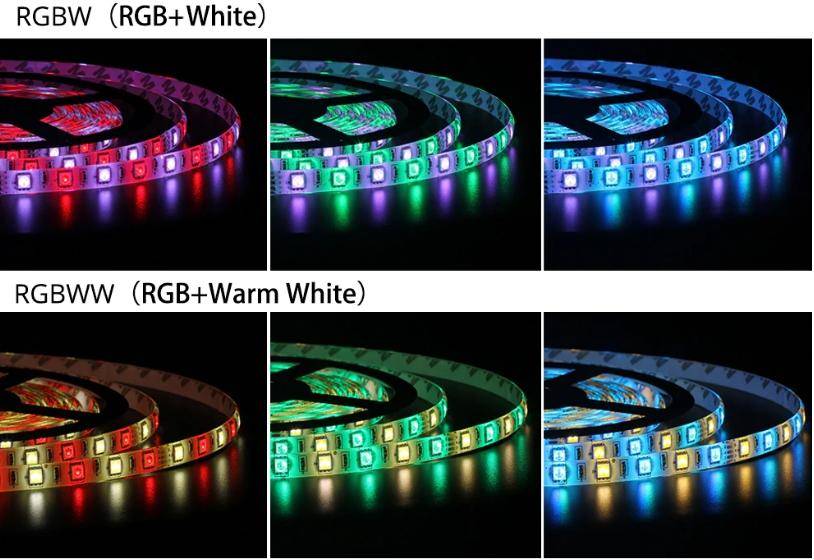

Ленты RGBW и RGBWW: дополнительные элементы позволяют получить новые оттенки, которые невозможно настроить на стандартной ленте.

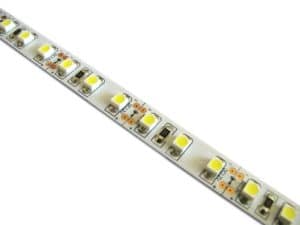

Монохромная лента на диодах SMD2835.
Среди важных параметров также надо отметить степень защиты IP. Первая цифра означает уровень защиты от твердых частиц, вторая – от попадания влаги. IP68 и выше позволяет смонтировать и эксплуатировать осветительный прибор даже под водой.
Варианты в силиконовой оболочке не боятся воды, но нагреваются сильнее.
Отдельно надо упомянуть шаг резки (определяет, какой минимальный отрезок полотна можно получить) и количество светодиодов на метр. Этот параметр сам по себе информации не несет, но по нему можно косвенно оценить мощность, если она неизвестна. А еще иногда важен цвет основы. Он определяет, насколько светильник впишется в интерьер.
Примеры размещения светодиодов с разной плотностью и количеством рядов.
Основные параметры ленты на 220 вольт
Лед на 220 В отличается следующими параметрами:
- Нарезается по 50, 100 и 200 см.
- Мощность ватт на метр.
- Имеется защита от влаги.
- Цветовая температура.
Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.
Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.
Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.
Монтаж бывает самоклеящийся, и не имеющий клеевого основания.
Использование соединителей

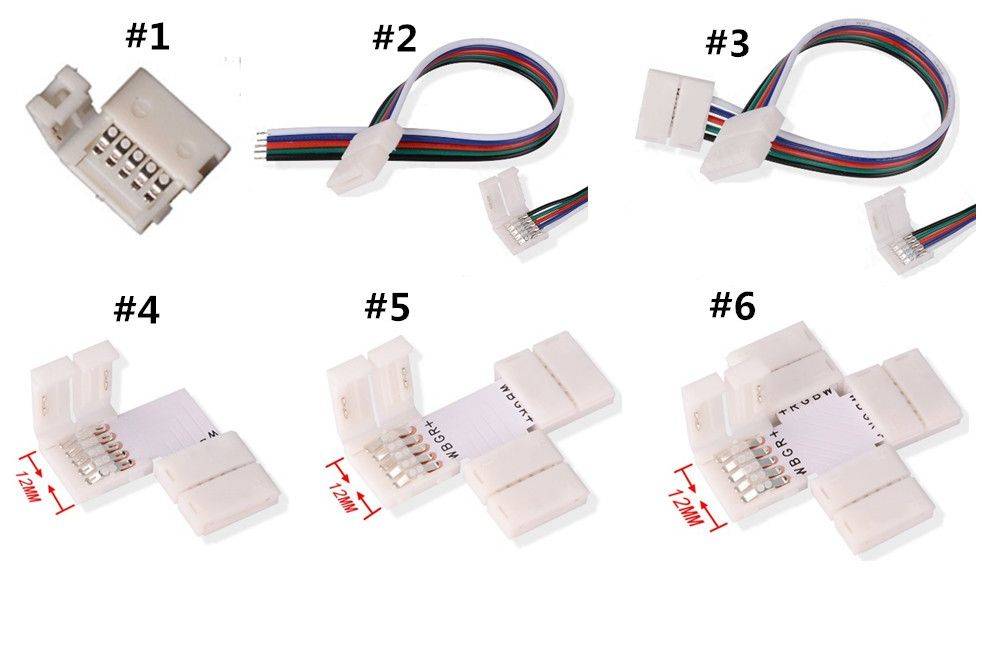

Для создания соединений светодиодных лент между собой без пайки используют коннекторы. Их можно классифицировать по следующим признакам:
- Для соединения проводов с контактными участками LED-лент. Такие коннекторы используются, когда нужно соединить кабель, идущий от блока питания или от RGB-контроллера.
- Для подключения отрезков между собой. Эти соединители имеют разную конфигурацию. Они бывают прямые, угловые, крестообразные и под определенный угол.
Для цветных и обычных светодиодных лент. Они отличаются между собой по количеству дорожек: простые имеют 2 токопроводящие дорожки, а цветные — 4.
По размеру.

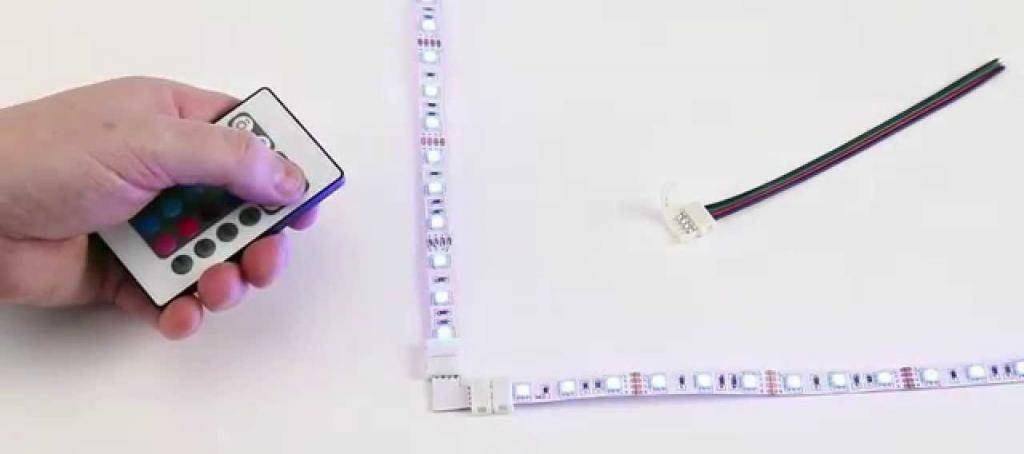

Чтобы соединить ленту, ее нужно подготовить. Для этого сначала нужно точно рассчитать длину и отрезать по заводской линии, затем следует зачистить участки контактов при помощи мелкозернистой наждачной бумаги, чтобы не было окисления, препятствующего хорошему контакту. После этого крышка соединителя открывается, и лента вставляется контактной площадкой внутрь.
Если нужно собрать в одну цепь ленты под нестандартным углом, то лучше использовать проводные коннекторы.
Схема подключения через блок питания
Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.
Для короткой длины
Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.
- Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
- Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
- Подключите к клеммам L и N (220V AC) сетевой провод.
При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.
Схема подключения ленты из светодиодов (до 5 метров).
Ленты свыше 5 метров
Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.
- Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
- Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
- Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.
Подключение RGB и RGBW LED
Особенность таких дюралайтов в том, что они создают разноцветное освещение:
- RGB – красное, зеленое, синее;
- RGBW – 3 вышеуказанных цвета и белый.
Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.
Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В – блок питания 12 В – RGB контроллер – катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.
Инструменты и процесс установки светодиодной ленты
После обработки всей информации, ее анализа и подбора подходящего светильника можно начинать монтаж светодиодной ленты. Для этого понадобятся инструменты:
- ножницы для нарезания кусков полотна нужной длины;
- клей или двусторонний скотч для усиления крепления – при необходимости;
- алюминиевый скотч или профиль – для лент большой удельной мощности;
- коннекторы необходимой длины или паяльник с расходниками (только для серьезных мастеров);
- кусачки для нарезания отрезков провода;
- нож или съемник изоляции для зачистки концов проводников.
При планировании монтажа надо определить место установки блока питания так, чтобы длина проводов от источника 220 В до потребителей (осветительной ленты) была минимальна. Потом надо продумать крепление полотен, осмотреть и подготовить поверхности. Если лента мощная, начать надо с крепления профилей. Если нет – можно сразу начинать клеить предварительно нарезанное полотно. После наклейки можно соединять отрезки. Если монтаж ведется пайкой и вне помещения, то, возможно, придется увеличить мощность паяльника – даже небольшой ветерок заметно снижает температуру жала.
Места резки RGB-светильника.
Выключатель питания надо установить в удобном и доступном месте. Потом заранее подготовленными проводами подключается RGB-контроллер, если он есть, и блок питания.
Простое подключение к блоку питания через RGBW контроллер.
К сети 220 В блок питания обязательно подключать через автоматический выключатель – существующий или вновь установленный, это может уберечь от многих неприятностей.
О светодиодных лентах
Светодиодная лента – гибкая тонка лента длиной 5 метров оснащенная диодами. Так ее особенностью является возможность наращивать ленту до нужных вам размеров. Ленту также можно разрезать на небольшие отрезки, длиной в несколько сантиметров. Возможно, также придать светодиодной ленте практически любую геометрическую форму. Все это открывает безграничные возможности для создания дизайна и интересных решений в интерьер помещения. Сегодня светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления. Давайте разберемся, как правильно монтировать, резать, сращивать ленту для создания своими руками дизайнерского светового интерьера.
Маркировка изделий

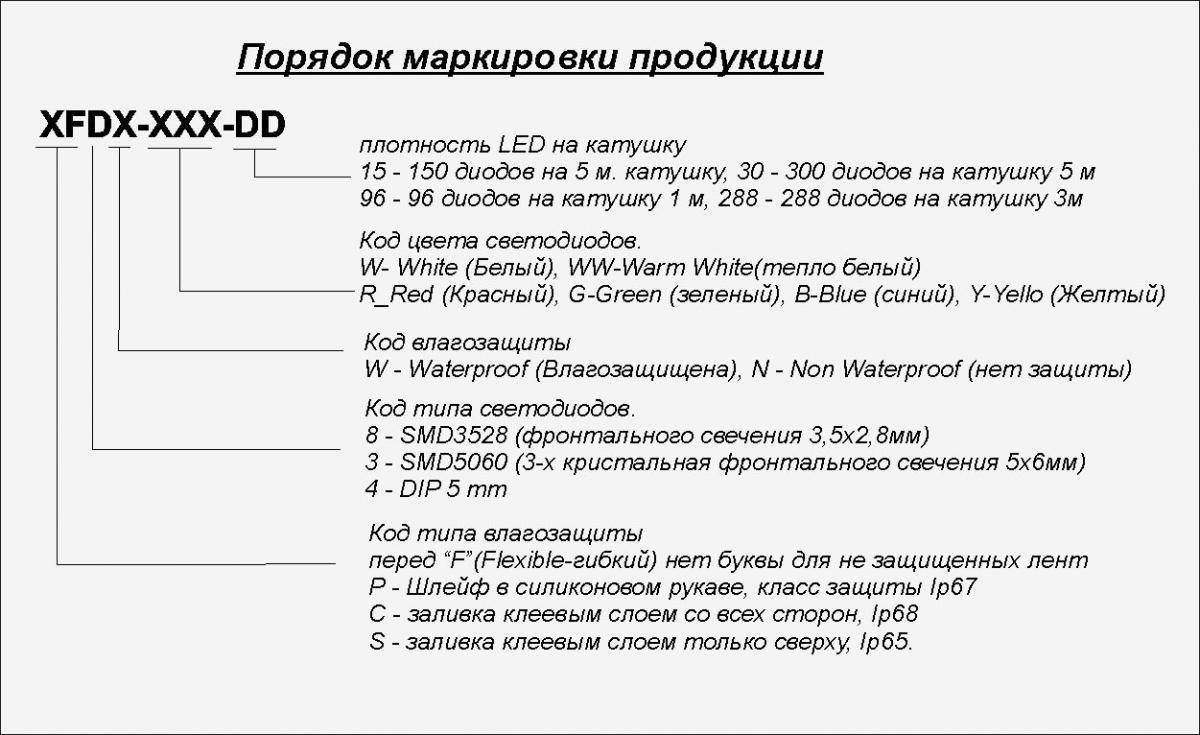

Разбираясь в схеме подключения светодиодной ленты, необходимо понимать, что означает маркировка разных моделей. От этого зависит правильность выполнения монтажа и эксплуатации.
| Номер обозначения в маркировке (цифры или буквы) | Обозначение | Расшифровка |
| 1 – тип источника света | LED | Светодиод |
| 2 — оттенок свечения | R | Красный |
| G | Зеленый | |
| B | Синий (голубой) | |
| RGB | Цветной | |
| CW | Белый (ярко-белый) | |
| 3 – тип выводов у чипа | SMD | Чип без выводов, монтируется непосредственно на печатную плату |
| 4 – геометрические размеры корпуса диода | 2835, 5050, | Указываются длина и ширина корпуса в десятых долях миллиметра, маркировка 2835 означает размер 2,8х3,5 мм |
| 5 – число диодов на 1 погонный метр ленты | 30…240 | Указывается в штуках |
| 6, 7, 8 | IP20…IP68 | Степень защищенности светодиодов от внешних воздействий, для негерметичных лент не указывается |
Защищенность ленты определяется стандартно, как и для других электроприборов. Первая цифра после обозначения IP означает защищенность от попадания твердых частиц (в том числе пыли), вторая – от попадания влаги.
Степени защиты светодиодной ленты
Дополнительно может указываться температура свечения диодов (в градусах Кельвина). Чем выше температура, тем холоднее свечение.
Есть и другие типы маркировки.
Лучше разобраться в плотности размещения диодов на гибкой полосе и понять, какое отношение размеры корпуса элементов имеют к использованию ленты, поможет таблица. Количество светящихся деталей указано на погонный метр.
От количества диодов зависит также потребление лентой электроэнергии. Этот параметр необходимо учитывать при подборе блока питания для осветительного прибора.
При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3.
Длина
Максимальная длина СДЛ составляет 5 м. Именно такими сегментами она и продается. Ленту можно сокращать путем разрезания в специально обозначенных местах, но удлинять ее свыше 5 м запрещается.
Если удлинить ленту, получится следующее:
- токопроводящие дорожки в первой ленте сильно греются, что приводит и к перегреву диодов. Дело в том, что диоды в ленте подключены параллельно, поэтому при ее удлинении общее сопротивление нагрузки не возрастает, как в случае с последовательным подключением ламп накаливания, а уменьшается. Соответственно, возрастает сила тока в проводниках первой ленты;
- при одностороннем подключении диоды на дальнем конце удлиненной ленты светят тускло.
Правильное подсоединение второй СДЛ — к выводам БП. Если подключается несколько лент, от блока прокладывается общий провод (шина) и от него организуются ответвления к каждой СДЛ.
Если мощный БП из-за своих габаритов не помещается в отведенном для него месте, например, освещение устанавливают за подшивным потолком, каждую ленту подключают через отдельный блок с меньшими размерами.
Заключение
Вообще подключение диодной ленты не является сложной задачей. При соблюдении инструкций установка ленты не будет трудной.
Но при отсутствии по крайне мере маленького опыта таких работ следует поручать их профессионалам. В таком случае Вы исключите досадные ошибки, возникающие при некорректном применении электроприборов.
Не важна цель, с которой мастер-любитель хочет задействовать диодную ленту — как подсветку либо как основное освещение
Важно, что она уместна в каком угодно интерьере. Такая лента подходит для реализации всех идей, даже смелейших, которые имеют отношение к обустройству романтической атмосферы либо разграничению зон в помещении
Благодаря простоте установки и доступности эти устройства становятся всё популярнее.
Выводы и полезное видео по теме
Три важных принципа монтажа:
Инструктаж от профессионалов – все по полочкам:
Пайка светодиодной ленты – наглядно и по правилам:
С установленной светодиодной подсветкой облик помещения заметно меняется. Она прекрасно подходит в качестве вечернего освещения или просто декоративного обрамления предметов интерьера.
Также нам интересно, с какими трудностями вы сталкиваетесь в процессе монтажа? Задавайте вопросы нашим экспертам и другим посетителям сайта, делитесь интересными мнениями и предложениями – форма обратной связи расположена ниже под статьей.
Новости МирТесен
