Дополнительные возможности применения индикатора
Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.
Вот как это можно использовать на практике.
Проверка исправности ламп накаливания
Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.
После этого жалом дотрагиваетесь до центрального контакта на лампочке.
Если лампа исправна, светодиод загорится.
Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.
Проверка нагревательного тэна
Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.
Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.
Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.
Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.
Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.
Определение правильного положения выключателя
Чтобы при ремонте смонтировать выключатель правильно, то есть: Клавиша вверх
свет включается
Клавиша внизсвет отключается
также можно воспользоваться пробником и прозвонить контакты.
Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.
Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов
Не важно к какому — верхнему или нижнему
Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.
Проверка напряжения на изолированном проводе
Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.
При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.
Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.
Рукой обхватываете не изолированную верхнюю часть отвертки, а берете ее непосредственно за жало.
При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.
В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.
Отыскание обрыва провода
Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.
Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:
для начала убедитесь в отсутствии короткого замыкания
Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.
далее нужно найти и пометить поврежденный провод
Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.
Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.
отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали
остается взять индикатор за жало и задней частью подвести к проводу
Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.
Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
— Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Обычная (простая) с неоновой лампой
Самая проста индикаторная отвертка подходит только для проверки наличия фазы. Можно ее назвать еще электрическим пробником (электропробник), так как с помощью этого устройства ничего другого нельзя сделать — только «попробовать» есть напряжение или нет. Ноль «находится» только методом исключения. Еще можно определить место обрыва (или отсутствия контакта в релейных схемах), но для этого устройство должно находится под напряжением.
Существует два типа простых индикаторных отверток. Их можно отличить по внешнему виду. У одних есть только жало и пластиковая ручка, у других на торце ручки есть металлическая контактная площадка. Первый вид (без контакта) — «самодостаточный». Для обнаружения напряжения надо только прикоснуться жалом к токоведущему проводнику — при наличии напряжения лампочка загорится. Но подобные пробники редки, чаще их можно найти для работы в сети низкого напряжения — 12-36 В. При использовании индикаторных отверток второго вида, чтобы увидеть наличие фазы, надо дополнительно коснуться пальцем контактной площадки на ручке. Без этого индикатор не будет светиться, так как через него не протекает электрический ток.
Устройство простой индикаторной отвертки
Перед тем как пользоваться индикаторной отверткой, желательно знать как она устроена — это облегчит ее эксплуатацию в дальнейшем. Устройство простой отвертки для проверки электричества совсем несложное. Цепь создается такая: щуп отвертки, резистор (1 МОм), неоновая лампа, пружина и контактная пластина/сенсор в виде кнопки на ручке. Когда вы касаетесь кнопки, образуется цепь, частью которой является ваше тело. В результате неоновая лампочка загорается. Протекающий ток очень незначительный, так как он ограничивается сопротивлением.
Если вам необходима только такая функциональность (проверить фазу и найти обрыв) — это один из лучших вариантов. Причем он самый недорогой. Стоит такая индикаторная отвертка от 20 рублей. Недостаток — она ничего не покажет при малом напряжении. Если вольтаж ниже 70-60 В, она бесполезна.
Правила пользования индикаторными отвертками
При работе с индикаторными отвертками необходимо соблюдать технику безопасности. Основные моменты:
- Держать инструмент можно только за пластиковый корпус.
- Не допускается касание рукой за оголенную часть щупа во избежание поражения электрическим током.
Простая индикаторная отвертка
Это самый доступный с точки зрения пользования инструмент. примерная цена 50 рублей. Для того, чтобы привести его в действие, достаточно прикоснуться токоведущему элементу и и выполнить касание к контактной пластинке на ручке. При соприкосновении с фазой загорится неоновая лампочка.
Индикатор с батарейками и светодиодом
Индикатор с батарейками и светодиодом Перед началом работы обязательно проверяется работоспособность. Для этого выполнить одновременное касание жала и контактной площадки. Если при этом загорелся светодиод, значит, индикаторная отвертка исправна. Второй способ: протестировать инструмент на участке цепи, где заведомо известно, что там есть напряжение.
При проверке фазы работа осуществляется без касания к «площадке» на рукоятке. Нужно просто вставить жало в розетку. На фазе загорится светодиод. Можно также отыскать скрытую проводку, держась рукой за щуп и проводя «кнопкой» вдоль стены в тех участках, где есть предполагаемый провод.
Бесконтактные указатели напряжения
Бесконтактные индикаторы напряжения по своей конфигурации также являются своеобразной отвёрткой. В них используются более мощные источники питания, по сравнению с батарейками предыдущих моделей. Отличительной чертой является пластиковое жало вместо металлического щупа.
Разность потенциалов обнаруживается без соприкосновения с токоведущими частями, исключительно по наведенным электромагнитным полям. Эта модель не относится к измерительным и позволяет лишь определить наличие разности потенциалов. Для работы с различными источниками напряжения существует несколько рабочих режимов с соответствующей чувствительностью.
При выполнении измерений активная бесконтактная отвертка может не контактировать напрямую с объектом. Сигналы подаются мигающими светодиодами, в некоторых моделях они дополняются звуковой сигнализацией. Эти приборы используются в основном для поиска проводов, находящихся под напряжением, проложенных в кабель-каналах или внутри стены.
Еще одна функция бесконтактного тестера заключается в поиске любых металлических предметов, находящихся в стене. Это могут быть старые неиспользуемые провода, арматура и другие детали. Однако из-за низкой чувствительности таких отверток, в большинстве случаев получаются неточные результаты.
Электронные или умные индикаторы
Эти приборы можно назвать «мини-мультиметром», так как функциональность достаточно широкая. Разница в том, что это не измерительный прибор и показаниям его можно верить с натяжкой. Получить ориентировочные значения вы можете, но для точных измерений требуется все-таки мультиметр.
Могут иметь два режима работы:
- контактный;
- бесконтактный.
Одна из самых распространенных электронных индикаторных отверток — IEK ОП 2Э
В бесконтактном обычно есть работа с большей и меньшей чувствительностью. Так что этот прибор объединяет в себе два описанных ранее — контактную и бесконтактную индикаторную отвертку. Есть два варианта исполнения:
- с сигнальными светодиодами;
- с жидкокристаллическим дисплеем.
Для моделей со светодиодами, придется для начала запоминать, в каком случае светятся какие светодиоды. Обычно их два — красный и зеленый, но могут быть и другие варианты. С жидкокристаллическим дисплеем проще — прочесть показания не составит труда.
Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями
Это не только индикатор напряжения с подсветкой светодиода и звуковым зуммером. На жидкокристаллическом дисплее отображается величина напряжения сети в пределах 12–220 В. Контроль напряжения можно осуществлять в цепях постоянного и переменного тока. С этим прибором можно работать в электросетях на транспортных средствах, которые питаются от аккумулятора.
Одна из моделей индикаторной отвертки с жидкокристалическим дисплеем
Практически это прибор с ограниченными функциями мультиметра, показывающий величину измеряемого параметра в цифровом виде. Некоторые даже профессиональные электрики не используют этот вариант по причине дорогой цены, дилетанты считают, что индикаторная отвертка — устройство сложное, как пользоваться ей — непонятно, да и дорого.
Индикаторы имеют три режима работы, устанавливаются переключателем. Поэтому надо тщательнее изучить, как правильно пользоваться индикаторной отверткой данного типа. Последовательность действий при контроле напряжения аналогична рассмотренным вариантам, но при измерении нажимается кнопка на корпусе, информация обрабатывается в электронном виде. Стоимость таких изделий — от 120 до 180 руб.
Индикаторная отвертка STAYER 4520-48 с тремя режимами индикации
Режимы работы:
- О — контактный режим с проводником, индикация осуществляется светодиодом красного цвета, палец прикладывается на контактную пластину корпуса. Режим прозвонки производится по той же методике, как и в индикаторах с автономным питанием и светодиодом;
- L — бесконтактный режим, индикация срабатывает при приближении пера отвертки к проводнику на расстояние 1–2 см. Загорается зеленый светодиод, возможны варианты звуковых сигналов зуммера;
- Н — бесконтактный режим работы с повышенной чувствительностью к наводкам, определяются маршруты скрытой проводки, отсвечивается зеленый светодиод.
Эта отвертка как индикатор удобна, многофункциональна, легко определять маршруты скрытой проводки, места обрыва. Некоторые говорят, что такой индикатор отображает величины напряжения с большой погрешностью. Да, существенным недостатком является быстрый расход энергии батареи питания постоянным током. Рекомендуется чаще проверять уровень напряжения на элементах питания.
Как устроен индикатор
Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.
Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.
Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.
Правила применения индикаторов напряжения
При работе с подобного рода инструментами существует ряд правил, которые необходимо знать, чтобы все делать правильно.
Здесь необходимо придерживаться таких рекомендаций:
соблюдение правил безопасной работы с электросетями. Это означает, что все манипуляции с индикаторной отверткой следует проводить при выключенных пакетных выключателях;
Выключенные выключатели в электрощитке.
помните, что электрический ток всегда течет через проводник по пути наименьшего сопротивления (от плюса к минусу);
- для оценки сложных электроприборов подобный индикаторный измеритель любого типа не подходит. С ее помощью можно проверить исправность электроцепей приборов;
- в домах и квартирах имеется стандартная сеть с чистотой в 50Гц и напряжением в 220В;
- при работе с такой отверткой необходимо знать, что на фазу (+) всегда приходит напряжение, ноль – ведет на трансформатор (-), а третий провод – заземление (например, в розетке).
При пользовании сигнальной отверткой в различных работах обязательно следует придерживаться вышеперечисленных правил. В противном случае вы можете получить совершенно противоположный результат.
Виды индикаторных отверток
Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.
Бывают контактными и бесконтактными.
Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

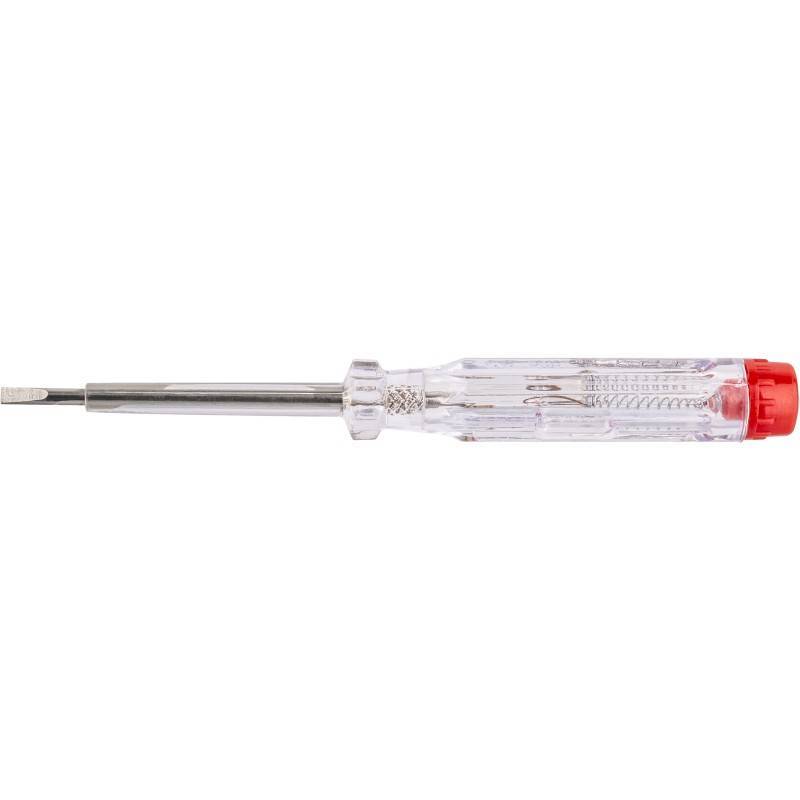

Модель с неоновой лампой
Отвертка-тестер с неоновой лампой — это простейший пробник.
Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.
Используется для определения в цепи переменного тока фазы.
Не подходит для поиска обрывов провода.
Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.
Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.
Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.
Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.
Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.
С дисплеем
В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.
Работает посредством считывания электростатического поля.
Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.
Универсальные
Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.
На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:
О наличии напряжения сигнализирует встроенная лампочка.
О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью
• Бесконтактная проверка с высокой чувствительностью
О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.
Этот режим позволят находить токонесущие провода даже под слоем штукатурки.
Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.
Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.
Кроме того, для питания используются батарейки, которые приходится часто менять.
Со светодиодом
Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.
Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.
Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.
Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.
Электронные индикаторные инструменты
Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.
По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.
Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.
На жидкокристаллическом экране выводится величина напряжения.
Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.
Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.
На батарейках
За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.
Без батареек
Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.
Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.
При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.
Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи. На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно
На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.
Как работает универсальная индикаторная отвертка?
Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.
Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:
- выполненный из пластика остов (корпус рукоятки);
- металлическое «жало»;
- встроенный в корпус токопроводящий контакт и лимитирующий резистор;
- пружина;
- неоновый либо светодиодный индикатор;
- контактная пластина.
Виды и принцип работы индикаторной отвертки
Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.
Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.
Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.
Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.
Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:
- определитель фазы;
- определять обрыв цепи;
- позволяет найти место повреждения в проводнике;
- определять полярность источников постоянного тока;
- при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).
Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.
Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.
Типы индикаторов напряжения: однополюсные и двухполюсные устройства
Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.
Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.
Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.
Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.
Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов
Пассивные индикаторы напряжения и тока: особенности функционирования
Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:
- Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
- Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
- Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.
Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.
Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.
Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи
Характеристики активных отверток-индикаторов напряжения
Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.
Активные индикаторы имеют следующие технические характеристики:
- Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
- Светодиод вместо неоновой лампы.
Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.
Активные индикаторы имеют собственный источник питания
