Как поменять лампочку ближнего света на Лада Калина: пошаговая инструкция и рекомендации

Прежде чем начать ремонт

Перед изменением луча ближнего света на Kalina вам необходимо проверить целостность бортовой сети:

  1. Понимая причины поломки любого компонента электрооборудования, сначала стоит убедиться:
  • в исправности плавкого предохранителя;
  • посмотрите на разъемы цепи, которые должны быть хорошо закреплены;
  • Часто причиной отказа электрооборудования являются окисленные концы подушек, их выводы следует очищать.
  1. Взгляните на места, где автомобиль подключен к «массе». Часто из-за того, что надежного крепления нет, в функционировании электрооборудования имеются нарушения, поэтому не всегда возможно заменить лампы ближнего света на Калине.

На фото. проверьте «массу» на автомобиле

  • оборудование поможет найти неисправные места в электрической цепи;
  • представляет собой комбинированное электрическое измерительное устройство.

Существует несколько типов таких устройств:

  • цифровой, оснащенный жидкокристаллической планшетами;
  • аналоговый;
  • Универсальные модели, отличающиеся наличием жидкокристаллического экрана и индикатора циферблата.

Замена лампочки своими руками

Если следовать инструкции, замена лапочки в фарах для ближнего света не вызовет особых затруднений даже у тех, кто никогда не выполнял элементарного авторемонта своими руками. Прежде всего нужно подготовить инструменты, расходники и безопасно расположить само авто. Далее нужно выполнить демонтажные работы, снять старую лампочку и установить новую, после чего собрать компоненты в обратном порядке и при необходимости выполнить корректировку света. Рассмотрим эти этапы более детально.

Подготовка

Для начала необходимо установить машину на ровном безопасном месте, поставив ее на ручной тормоз и скорость. Затем обесточить бортовую сеть, выключив зажигание и отсоединив провод отрицательного контакта на АКБ. Количество и состав необходимого инструмента определяется видом модели авто и особенностями устройства ее фар и рядом расположенных компонентов. Кроме того, потребуются чистые перчатки из х/б-материала, так как когда меняют лампу, всегда допускают одну очень серьезную ошибку – берутся голыми пальцами за ее стеклянную колбу, оставляя налет жира, из-за чего она быстро перегорает.

Снятие старых лампочек

Универсальной инструкции по замене ламп для ближнего света в фарах любой машины нет. Поэтому нужно тщательно изучить прилагаемую к любой модели инструкцию по эксплуатации. Если в техдокументации ее не оказалось, можно обратиться к поставщику или самому производителю. В крайнем случае много полезной информации можно найти на интернет-ресурсах, посвященных этой тематике.

Тем не менее дать некоторые общие рекомендации по замене все же можно:

  1. Убрать из рабочей области для облегчения доступа к фаре все рядом расположенные автокомпоненты, например, патрубок воздуховода.
  2. Отсоединить заднюю защитную панель фары.
  3. При необходимости открепляется модуль с проводкой от посадочного гнезда.
  4. По индивидуальной инструкции извлечь лампочку из патрона, заменив на новую.
  5. Выполнить сборку всех частей в обратном порядке.

Установка новой лампы

При установке новой лампы нужно учитывать два основных правила:

  1. Не браться за ее колбу голыми руками – нужно обязательно использовать хлопчатобумажные перчатки, в крайнем случае салфетку.
  2. Вставлять ее в посадочное гнездо точно по технологии, не допуская плохого крепления, перекоса и недокрута. В противном случае. Даже если лампа и будет светить, то ненадолго и быстро испортится.

После того как лампу поменяли, необходимо проверить ее работоспособность. Для этого нужно подсоединить клеммы к аккумулятору, включить зажигание и ближний свет.

Коррекция света

Когда лампа заменена, часто возникает потребность в корректировки светового потока. Происходит это по той причине, что нить накала в новом светильнике обязательно сместиться по отношению к положению ранее установленной. Однако выполнить эту процедуру не так просто – для этого потребуются особые условия – приведение характеристик машины (давления в шинах, нагрузка балластом, выравнивание) к заводским параметрам и специальный регулировочный стенд. Поэтому своими руками это вряд ли доступно среднестатистическому автолюбителю – лучше обратиться в профессиональный автосервис.

Совет! Если замена лампы для ближнего света производилась срочно и некогда заехать в мастерскую для профессиональной корректировки, экспресс-настройку можно выполнить самостоятельно. Для этого нужно подъехать к воротам гаража или стене светлого тона на расстояние около 5 метров и включить обе фары. Если расхождения между отремонтированной и нетронутой нет – то никаких действий не требуется. Если измененная оптика светит выше или ниже, необходимо воспользоваться юстировочным винтом, прокручивая который можно поднимать или опускать световой поток.

Важные тонкости

Регулировка фар после замены лампы – весьма ответственный процесс, от которого будет зависеть безопасность всех участников движения. По технологическим нормам перед началом корректировки давление в шинах должно быть выравнено и приведено к рекомендуемой заводской величине. Также должны быть полностью заправлены топливный бак и прочие емкости. Багажное отделение должно вмещать нормативный балласта, а за рулем должен находиться водитель или предмет аналогичного веса. Подвеска в таком положении должна быть опрессована, двигатель включенным, а регулятор фар переведен в нулевое положение.

Замена лампы ближнего света на Калине

Такое может происходить по разным причинам, главной из которых является поломка галогенных ламп: на Калину установлены лампы Н7.

О том, как восстановить работу фар ближнего света мы и расскажем в данной статье.

Лампы ближнего света их виды и неисправности

Лада Калина – бюджетный проект отечественного завода АвтоВАЗ, и как подобает автомобилю эконом-класса, он не может порадовать высококачественными комплектующими, которые могут прослужить без перебоев хотя бы пару лет. Чаще всего выходят из строя лампы ближнего света. Причин неисправностей может быть несколько. Это:

  • Не герметичность фары, что приводит к ее засорению. Пыль оседает в лампе и приводит к губительному перегреву.
  • Увеличенное напряжение в бортовой сети, что напрямую связано с работой фар ближнего света. Для того, чтобы выяснить, какое напряжение вырабатывает генератор, нужно диагностировать его при помощи тестера. Напряжение не должно превышать 14.4 В.
  • Повышенное напряжение приводит к перегреву предохранителя.
  • Нарушение электроцепей правой и левой ламп.
  • Окисление контактов.

Встречаются и другие причины, но эти наиболее распространенные.

Для того, чтобы выяснить, нужна ли замена лампы, или поломка кроется в других деталях, например, в дефектном предохранителе (F12 и F13), необходимо предварительно проверить его мультиметром, поставить его на прозвонку и коснуться параллельных контактов на предохранителе или лампе, если звенит то исправно, молчит, то нужно менять неисправную деталь.

Важно узнать, подается ли напряжение вообще, на все клеммы. Если напряжение не подается, то нужно прозванивать провод до тех пор, пока не обнаружится причина поломки

Здесь стоит уточнить, что ездить без ламп ближнего света категорически недопустимо, так как в темное время суток, такое упущение может привезти к серьезному ДТП.

На настоящий момент существует широкий ассортимент ламп. Опытные автомобилисты ставят на Ладу Калину следующие:

  • Лампы фирмы Osram, которые стоят порядком 310 руб.
  • Narva, стоящие чуть дешевле, 290-300 руб.
  • Прекрасным вариантом для Лады Калины являются галогенные лампы Philips H7, стоящие 290 руб. за штуку.

Также имеются всевозможные модификации: всепогодные лампы, улучшенного визуального эффекта, сверхмощные, предназначенные для круглосуточной эксплуатации и др.

Замена ламп ближнего света на Лада Калине

  • Прежде чем приступить к работе о замене ламп ближнего света, стоит уточнить, что на Лада Калина установлена два типа двигателей, восьми- и шестнадцатиклапанные, которые имеют разную конструкцию, а, значит, и все демонтажные/монтажные манипуляции с оборудованием, так или иначе связанные с двигателем, будут иметь несколько разный характер.
  • У шестнадцати клапанного двигателя лампы менять сложнее, с правой стороны, если нет достаточной гибкости рук или она крупная, нужно снять бачок омывателя.

И еще один момент нужно уточнить: при замене одной лампы, очень желательно менять и вторую (то есть и левую, и правую), и ни в коем случае нельзя брать лампу за цоколь, так как в таком случае останутся потемнения или она быстро сгорит.

Для начала нужно снять резиновую заглушку, за которой находятся лампы.

Далее отсоединяются контакты проводов от лампы.

Следующим шагом будет освобождение лампы от пружины.

Дефектная лампа достается аккуратно и заменяется на новую, фиксируется держателем.

На место ставятся колодки проводов, и проверяется герметичность. После замены лучше отрегулировать фары.

Итог работы

Замена лампочек ближнего света – не сложное дело, но требующее знаний нюансов. Также ложкой дегтя в этой работе является то, что для замены лампочки ближнего света правой фары, мешает бачок омывателя. И самое главное, что нужно помнить, выполняя замену – это отключать на время работы клеммы аккумулятора.

Желаем удачи и долгосрочной работы новых лампочек.

Диагностика неисправностей ламп

Узнать о неисправности лампы можно довольно просто. При переключении света на ближний режим, лампа перестает гореть. Чтобы окончательно убедиться в ее неисправности, можно вытащить ее и подключить контакты к аккумулятору напрямую с помощью двух проводов. Один из контактов является минусовым, два остальные — плюсовые. Если лампа загорелась, значит, она была исправна и проблема кроется в неисправности электрической цепи (плохой контакт) или вышло из строя реле ближнего света. Чаще всего, проблему в цепи могут выдать обугленные контакты или даже расплавленный патрон лампы. Причем, последнее явление бывают не такой уж и редкостью.

Если же лампа не загорелась при подключении напрямую, значит, она действительно перегорела и нуждается в замене. Это также подтверждается порванной вольфрамовой нитью внутри колбы (достаточно внимательно приглядеться во внутреннюю часть лампы).

Срок службы и качество лампы прямо пропорционально ее цене. Поэтому, если вы хотите поменьше производить работы по замене, то придется неплохо потратиться на комплект хороших ламп. Средняя цена на приемлемый комплект лампочек в настоящее время составляет около 300 рублей.

Процесс замены

Процесс замены лампы длится 5-10 минут. Опытные автомобилисты могут управиться за две. Инструментария не нужно никакого. Приступим к процессу замены:

  1. Открываем капот.
  2. Вынимаем заглушку с фары, где будет проводиться замена. Регулировать свет фар после замены лампы не обязательно.

Заглушка отмечена стрелочкой

Заглушка снята, патрон вблизи

Отводим в сторону фиксатор

Таким образом, лампа заменена и автомобиль готов к дальнейшей эксплуатации.

Выбор лампы

Тип лампы H7, не перепутайте

Лампа ближнего света маркируется – Н7.

Ее достаточно легко найти на автомобильном рынке или в магазинах по продаже запасных частей. Самый распространенный производитель остается OSRAM.

Слева китайский маяк, справа отечественный ОСРАМ

Это отечественного производства лампы, которые получили популярность за счет соотношения критерия «цена-качество».

Еще хорошими производителя являются:

Это уже более высокое качество ламп, которые и стоимостью выше, чем всенародный OSRAM. Таким образом, выбор ламп достаточно широкий, и каждому автовладельцу будет с чего выбрать.

Диодные лампы в ближний свет

Спорный вопрос. Сложно подобрать оптимальные по качеству.

Замена лампы ближнего света на Калине проводится достаточно легко и просто. Главное подобрать правильно лампу, у которой обязательно должна быть маркировка Н7 . Самыми распространенными производителями, которые выбирают автомобилисты является OSRAM и Philips.

Какие типы ламп рекомендуется применять?

Для Лада Калина во второй генерации производитель предусматривает применение в качестве головной оптики ближнего света модификации ламп с цоколем «Н7». Донором данных изделий выступает легендарный немецкий изготовитель «OSRAM». Мощность ламп равна 55 Вт, что вполне достаточно для оптимальных световых характеристик, а потребляемое напряжение сети составляет стандартные 12 В. Какие лучше лампы вбирать?

Существуют аналоги, которые владельцы по собственному усмотрению могут использовать в качестве альтернативы. Среди рекомендуемых вариантов можно рассмотреть продукты таких мировых брендов:

  • «Philips Extreme Vision»;
  • «GE SportLight».

Данные варианты не порадуют ценой, поскольку она весьма высока, однако по своим параметрам и долговечности будут намного приемлемей прочих предложений. Какие лучше выбрать лампы, решать владельцу авто.

Если владелец LADA Kalina чувствует себя ограниченным в финансах на приобретение ламп, то рекомендуем обращать взор в сторону российских производителей данных изделий. Здесь преуспел , который достиг завидного баланса потребительских качеств для своей продукции. Лампа ближнего света указанного производителя облают выгодной стоимостью, а их надежность вызовет «уважение» со стороны именитых брендов. Каких-либо непредвиденных отказов данных осветительных элементов выявлено не было.

Специалистами «АвтоВАЗа» не рекомендуется прибегать к установке ламп таких производителей, которые не обеспечивают свою продукцию всем перечнем разрешительных документов касаемо ввоза и реализации на российской территории.

Замена лампы дальнего света lada kalina sedan (ваз калина)

Замена лампы габаритов на Калине (фото и видео)

Представляем вашему вниманию подробную фото и видеоинструкцию, как поменять лампу габарита на Лада Калина своими руками.

Какие лампы в габаритах Лада Калина?

В габаритах Калины стоят стандартные безцокольные лампы типа А12-5-2 (W5W). При желании, взамен них можно установить светодиодные лампы.

Замена лампы габаритов на Калине — фото

Перед заменой лампы габарита нужно обязательно выключить их, а также желательно отсоединить минусовую клемму аккумулятора.

Замена лампы габаритов производится при открытом капоте.

Чтобы получить доступ к сгоревшей лампе, снимаем защитный кожух фары напротив секции дальнего света.

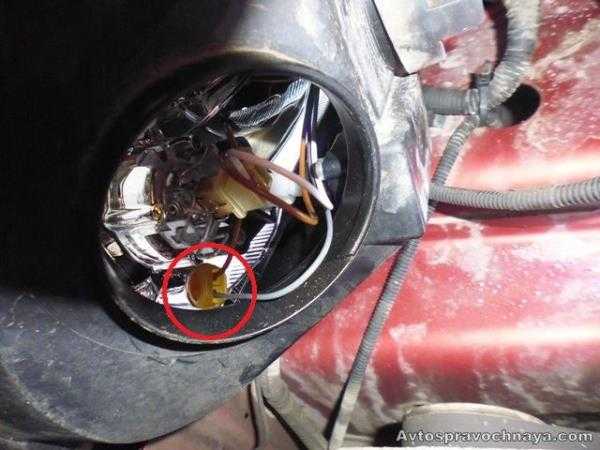

Вот этот патрон желтого цвета внизу фары нам и нужно снять.

Эта процедура осложнена тем, что патрон габаритов на Калине находится в очень неудобном месте, залезть туда пальцами проблематично. Да и усилие, чтобы снять патрон, часто требуется большое.

Многие советуют для снятия патрона габаритов использовать плоскогубцы или иной инструмент. Мы делать этого не рекомендуем, так как пластиковый патрон легко сломать, а найти новый — сложно.

Чтобы облегчить доступ к патрону габаритов, отсоединяем фишку от лампы дальнего света (коричневая, находится выше патрона габаритов).

Теперь доступ стал лучше.

Просовываем руку и аккуратно вытягиваем патрон габаритов на себя. Часто патрон требует больших усилий. Если он не поддается, можно немного покрутить его влево вправо, а потом аккуратно вытянуть, плавно увеличивая усилие.

После того, как мы вытащили патрон, выдергиваем из него сгоревшую лампу.

Вместо нее вставляем новую лампу габаритов.

Затем вставляем патрон обратно на место, до щелчка.

Не забываем воткнуть на место фишку лампы дальнего света.

После этого желательно включить габариты и проверить, все ли работает.

Если лампа работает, закрываем кожух фары и капот.

Замена лампы габаритов на Калине — видео

Несколько дней назад в блоге Лада Калина я писал свой пост о том, что на моей машине возникла не очень приятная картина с запотеванием левой фары (водительской). В общем, ситуация, как оказалось позже, знакома многим владельцам не только Калины, но и других отечественных автомобилей. Дело в том, что по каким-то причинам во внутренней полости фары образуется конденсат, и лампочка постоянно перегорает. Причем, касается это именно ближнего света, так как с ним приходится ездить постоянно в связи с законодательством.

Когда делал это впервые, конечно пришлось потратить немало времени и нервов, хотя при наличии терпения и спокойствия, а также ровных рук, все делается довольно просто. Ниже постараюсь более подробно описать подробный порядок действий, который необходимо выполнить, для того, чтобы произвести замену лампы.

Инструкция по замене лампы ближнего света фар на Калине

Так, первым делом нужно открыть капот машины. Затем с той стороны, где у нас сгорела лампочка, нужно вытащить (извлечь) резиновую заглушку.
Когда резинка снята, можно приступать к дальнейшим действиям. Тут-то нам и понадобится терпение. Необходимо пальцами нащупать защелку, которая фиксирует лампу, и отщелкнуть ее. Там получается два усика с каждой стороны, и их надо вывести из зацепления.
Остается сдернуть два проводка питания, которые идут к лампочке и можно после этого ее вынимать

Но делать это нужно аккуратно, чтобы не разбить ее.
При установке новой стоит обратить внимание, чтобы ее выступ на корпусе был совмещен с аналогичной по размеру прорезью в фаре. Ставим на место защелку и подсоединяем все провода.

Как и обещал, выкладываю несколько фотографий сего ремонта, думаю, что теперь все показано более наглядно

Что касаемо цен на новые лампочки, то здесь все зависит от толщины вашего кошелька, то есть купить можно хоть за 80 рублей штуку, хоть за 300 р. На собственном опыте могу сказать, что тот же МАЯК может отходить несколько сезонов, если в фару не проникает влага

Как и обещал, выкладываю несколько фотографий сего ремонта, думаю, что теперь все показано более наглядно. Что касаемо цен на новые лампочки, то здесь все зависит от толщины вашего кошелька, то есть купить можно хоть за 80 рублей штуку, хоть за 300 р. На собственном опыте могу сказать, что тот же МАЯК может отходить несколько сезонов, если в фару не проникает влага.

Причины частого перегорания лампочек

Рабочий ресурс галогенных и других ламп производитель указывает на упаковке – от 500 до 750 часов. Но зачастую элементы не отрабатывают положенный срок по следующим причинам:

  1. Величина напряжения бортовой электросети не соответствует норме либо постоянно «скачет».
  2. Внутрь блока головного света проникает вода.
  3. В цепи питания фонарей пропадает контакт из-за окислившихся клемм или переломанных проводов.

Для нормальной работы осветительных приборов необходимо постоянное напряжение 12–13,5 вольт. Превышение указанного порога ведет к увеличению яркости свечения (на глаз незаметно) и сокращению ресурса эксплуатации. Частая замена лампы ближнего света – результат постоянной работы при повышенном напряжении, которое дает автомобильный генератор.


Причины кроются в таких неисправностях:

  • неполадки электронного регулятора напряжения;
  • проскальзывание приводного ремня;
  • проблемы с генератором.

Выявить превышение напряжения довольно легко – подключите вольтметр к клеммам аккумулятора, запустите мотор и снимите замер на холостом ходу. Если показания превышают 13,5 вольт, ищите одну из перечисленных неисправностей.

Замена ламп ближнего, дальнего света и ДХО на Лада Калина 2

Меняем лампы на Калине 2 — Ближний, дальний свет, ДХО и поворотники

У моделей Калина и Калина 2 фары различаются, поэтому и замена ламп в них имеет определенные отличия, а какие именно мы опишем в этой статье. Самостоятельная замена ламп не вызовет у вас особых проблем. Поэтому обращаться за помощью в сервис смысла нет. На Калине 2 с 2013 года выпуска, для замена ламп в левой блок фаре, необходимо отвести в сторону воздушный фильтр, чтобы он не мешал. В правой блок фаре ничего препятствовать замене не будет.

Обзор Блок-фары Лада Калина 2

Выше фото левой фары, на правой все идентично. 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Ближний свет

Аккуратно снимаем резиновый пыльник с ближнего света (он больше по размеру)

Отсоединяем колодку от лампы

Далее нажимаем на пружинный фиксатор и выводим его из зажимов в сторону и отводим

Снимаем перегоревшую и устанавливаем новую лампу. С завода устанавливается лампа H7 Osram, если хотите поставить лампы поярче, можно выбрать Philips H7 +30.

Производим сборку в обратной последовательности.

Дальний свет

Снимаем резиновый пыльник с дальнего света

Отсоединяем колодку от лампы (На лампу одет только + провод)

Нажимаем на пружинный фиксатор лампы и отводим его в сторону

Вытаскиваем старую лампу и устанавливаем новую. При установке будьте внимательны, она устанавливается только в одном положении.

Так же производим сборку в обратной последовательности.

Замена ламп ДХО

Берем патрон и поворачиваем его против часовой стрелки.

Далее вытаскиваем патрон из гнезда, вытаскиваем старую лампу и устанавливаем новую. С завода установлены лампы Toshiba, купить в розничных магазинах их невозможно, поэтому выбираем аналог.

Лампа указателя поворота

Слегка нажав поворачиваем патрон против часовой стрелки и вынимаем его из гнезда

Нажимаем на лампу и поворачиваем против часовой стрелки, вытаскиваем ее из патрона

Берем новую лампу PY21W и устанавливаем в патрон

На этом замена ламп закончена.

При замене лампа ближнего и дальнего света, трогать сами лампы за колбы запрещено! Это приведет к быстрому выходу лампы из строя. Остальные лампы накаливая, и им это не грозит.

Лампа ближнего света на Калине. Использование мультиметра. Замена реле и предохранителя

Днем водитель полностью рассчитывает на свое зрение и реакции, однако с наступлением темноты ситуация резко меняется. В это время наши глаза мало что способны увидеть, поэтому головной свет становится незаменимым помощником. Соответственно, если он неисправен, использовать автомобиль нельзя, поэтому необходимо уметь самостоятельно проводить его ремонт, не прибегая к помощи автослесарей.

Прежде чем начать ремонт

Перед тем, как поменять лампу ближнего света на Калине, необходимо проверить целостность бортовой сети:

  1. Разбираясь в причинах поломки любого компонента электрооборудования, вначале стоит убедиться:
  • в исправности предохранителя;
  • посмотреть на разъемы цепи, которые должны быть хорошо закреплены;
  • нередко причинами неисправности электрооборудования становятся окисленные концы колодок, их выводы следует зачистить.
  1. Хорошо осмотрите места, где автомобиль соединен с «массой». Часто из-за того, что отсутствует надежное крепление, происходят нарушения в функционировании электрооборудования, поэтому не всегда замена ламп ближнего света на Калине может помочь в проблеме.
  • оборудование поможет отыскать неисправные места в электроцепи;
  • представляет собой комбинированное электроизмерительное устройство.

Существуют несколько типов таких устройств:

  • цифровые, оснащенные жидкокристаллическим таблом;
  • аналоговые;
  • универсальные модели, отличающиеся наличием жидкокристаллического экрана и стрелочного индикатора.

Мультиметр

Во время ремонта рекомендуем воспользоваться цифровым устройством (иначе говоря, мультиметром), размеры которого небольшие.

Чтобы проверить обесточенные цепи устройство следует перевести в режим омметра:

  • если нужно измерить очень низкое сопротивление (к примеру, в границах нескольких Ом), следует ввести уточнение – от полученного показателя вычитаем внутреннее сопротивление, электросопротивление щупов и проводов мультиметра (в пределах 0,07 Ом);
  • для определения более точного значения устройство переключают в режим измерения низких значений сопротивлений (до двухсот Ом), затем следует замкнуть концы щупов.

Чтобы проверить цепи под напряжением, мультиметр следует переключить в режим вольтметра (границы допустимых измерений до двадцати вольт). Устройство способно измерить показания тока, потребляемого электрооборудованием автотранспорта (до десяти ампер).

В случае, когда задачей является узнать, есть или нет напряжение на определенном участке цепи, не прибегая к измерениям величины, можно задействовать специальный световой индикатор, рассчитанный на двенадцать вольт. Также можно использовать контрольную лампу.

Ее можно изготовить своими руками:

  • потребуется автолампа мощностью до 4 Вт;
  • возьмите 2 два провода, длина которых от 500 мм;
  • припаяйте их к лампе.

В автомобиль устанавливают 2 блок-фары, в которых монтируются галогенные лампы. Для регулировки светового пучка есть два винта на каждой. Они дают возможность менять его направление в вертикальной и горизонтальной плоскостях.

Фары имеют электрический корректор, который, учитывая загрузку автотранспорта, позволяет изменять вертикальное направление света непосредственно из салона. Также на блоке есть место для ламп указателей поворота (оранжевые) и габаритного огня. Некоторые автомобили Лада Калина оснащены фарами-противотуманками, которые устанавливают в отверстия переднего бампера.

Замена реле и предохранителя

Перед тем, как выполнять ремонт предохранителя, нужно уточнить и исправить причину перегорания.

Инструкция выполнения работ:

  1. Подготовьте автотранспорт к процессу и отсоедините провод от «минуса» аккумулятора.
  2. Потяните за выступ, размещенный слева на приборной панели, чтобы открыть монтажный блок.
  3. Найдите нужный предохранитель поврежденной электроцепи на корпусе монтажного блока, придерживаясь порядковой нумерации.
  4. Возьмите пинцет и вытащите его из гнезда.
  5. Сожмите корпус у предохранителя пинцетом. Испорченная нить укажет на отработанную деталь.
  6. Установите новый предохранитель, цена которого небольшая, придерживаясь того же номинала, каким был старый.
  7. Если потребуется заменить реле – в монтажном блоке есть съемник, который поможет осуществить эту задачу. Учтите, устанавливать следует деталь аналогичного типа.
  8. Закройте монтажный блок, подсоедините аккумулятор.

Подбор и замена ламп Лада Калина 1 — лампа ближнего, дальнего света, птф

Несколько лет назад правительство утвердило закон, согласно которому в дневное время суток необходимо передвигаться на автомобиле либо с включенным ближним светом фар, либо с ДХО (дневными ходовыми огнями). В результате, автомобильные лампы ближнего света, стали перегорать значительно чаще. Лада Калина первого поколения тому не исключение. Те, кто не пожелал ездить с ближним светом фар, устанавливают дневных ходовые огни. В Калине 1 в отличии от второго поколения модели нет ДХО, поэтому приходится ездить с ближним светом фар. Из нашей инструкции вы узнаете как заменить лампы в передней блок фаре, а так же причины по которым эти лампы могут не работать.

Какие лампы устанавливаются в передней блок фаре Лада Калина 1

  • Лампа ближнего света — H7 12v/55w
  • Лампа дальнего света — h2 12v/55w
  • Лампа габаритов — w5w 12v/5w
  • Лампа указателя поворотов — PY21W 12v/21w

Чаще всего перегорают лампы ближнего света и передних габаритов, так как при включенном ближнем свете габариты так же работают.

Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.

  • PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
  • PHILIPS H7-12-55 +30% Vision цена лампы от 300 руб (с увеличенной яркостью)
  • PHILIPS H7-12-55 +130% X-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
  • OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
  • OSRAM H7-12-55 +30% Super цена лампы от 300 руб (лампа с увеличенной на 30% яркостью аналогично philips)
  • OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110% больше света чем у обычной лампы)
  • BOSCH H7-12-55 Pure Light цена лампы от 250 руб
  • МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
  • GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах

  1. PHILIPS H7-12-55 LONGLIFE ECO VISION
  2. OSRAM H7-12-55 Ultra Life

Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если мало света, можно установить лампы с увеличенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.

  1. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
  2. PHILIPS H7-12-55 +130% X-TREME VISION 3700К

При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.

Почему не горит лампа ближнего света фар на Калине?

Если вы заметили, что перестала работать лампа ближнего света фар на Калине, причин может быть несколько. Для устранения следует поочередно проверить каждую из причин.

  • Перегорела лампа
  • Плохой контакт колодки лампы
  • Сгорел предохранитель

Первым делом проверьте предохранитель фары на которой не горит лампа. На каждую фару идет свой отдельный предохранитель. В Калине это F12 и F13. Вытащите предохранитель и проверьте его визуально, если целый, значит проблема в колодке, либо самой лампе.

Открываем капот и снимаем резиновый пыльник фары с лампы ближнего света фар

Снимаем колодку с лампы и убираем ее в сторону

Нажимаем на пружинный фиксатор, слегка отводим его в сторону и поднимаем наверх.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности

Снимаем резиновый пыльник с лампы дальнего света

Отсоединяем колодку проводов от лампы

Отжимаем металлический фиксатор лампы и вынимаем лампу.

Устанавливаем новую лампу и производим сборку

Лампа габаритного света на Калине 1 располагается там же где и лампа ближнего света.

Аккуратно берем патрон двумя пальцами и вытаскиваем его из посадочного места

Вынимаем старую лампу из патрона и устанавливаем новую

Поворачиваем патрон лампы против часовой стрелки на пол оборота и вытаскиваем его

Нажимаем на лампу в патроне и поворачиваем против часовой стрелки на пол оборота, вынимаем и устанавливаем новую

На этом замена ламп в передней блок фаре закончена.

При замене ламп ближнего и дальнего света фар не трогайте лампы за колбы. А если дотронулись, колбу лампы необходимо протереть спиртом.

2018-g.ru

Пошаговая инструкция

Устройство фары в современном авто часто является уникальным. Однако лампы, снабжённые цоколем h7, всегда подключаются одинаково. К плоскости фары металлический цоколь прижимает скоба, изготовленная из проволоки. Все элементы, такие как скоба и разъём для цоколя, в разных автомобилях отличаются мало. Так что можете следовать инструкции с уверенностью в том, что не сделаете ошибок, характерных для начинающих автовладельцев.

Что лучше купить

Допустим, нужно выбрать что-то надёжное и не слишком дорогое. Тогда подойдёт продукция европейских брендов: OSRAM, Philips, BOSCH. Лампы Philips обладают высокой долговечностью, хотя светят они менее ярко, чем «галогенки» OSRAM. Продукция фирм BOSCH и OSRAM отличается мало, но источники с высокой цветовой температурой фирма BOSCH не выпускает. Кому-то нравится, когда свет немного желтит, и лампы BOSCH тогда будут лучшим выбором.

У отечественных брендов есть одно достоинство – это низкая цена. Лампы и «Диалуч» выпускаются в широком ассортименте, но выдающимися характеристиками они не обладают.


Комплект ламп ближнего света

Ещё есть премиальные бренды. Они принадлежат фирмам из Японии, которые сохраняют лидерство уже много лет. Цены на такую продукцию самые высокие. Выбор оставим за владельцем.

Как производить замену

Перед выполнением замены ламп всегда отключайте АКБ. Достаточно снять минусовую клемму, но даже для такого простого действия иногда нужен накидной ключ. Если сеть обесточена, можно начинать демонтаж. Цоколь лампы будет закрыт накладкой, а чтобы снять её, специнструмент не нужен.


Каждая из ламп обычно защищена накладкой

Под накладкой всегда находится цоколь. Первым делом отключают клеммник, закреплённый на контактах лампы. Колодку с клеммами просто вытягивают назад. На этом шаге не используются ни плоскогубцы, ни отвёртка.


Колодку можно снять рукой

Цоколь лампы будет прижат к фаре проволочной скобой. На скобу нужно надавить и затем вывести её из зацепления.


Проволочную скобу подгибают и выводят из зацепления

На последнем шаге лампа не удерживается ничем. Её можно вытащить, а затем установить на её место новую.


Старая лампа демонтирована полностью

Проводя монтаж, все действия выполняют в обратном порядке. Стекло нужно очистить, для чего подойдёт средство «Секунда». К чистой колбе нельзя прикасаться руками, поэтому одевают перчатки.

Установив защитную накладку на место, выполняют проверку сделанной работы. Подсоединив АКБ, включают свет фар. Допустим, лампа не включается, а предохранитель, который был исправен, сгорел. Тогда нужно искать, где именно появилось короткое замыкание. Скорее всего, плюсовой провод был соединён с корпусом.

Лампы лучше менять парами, левую и правую сразу. Ещё после замены рекомендуют проводить настройку.


Настраивают направление пучка света

Отогнав авто от вертикальной плоскости на 5 метров, включают ближний свет. Верхняя граница пучка должна быть на 75 мм ниже, чем центр фары. Граница пятна имеет форму ломаной прямой, а точка излома на схеме обозначена буквой «E». Точка «E» не должна быть смещена влево или вправо.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
