Как самому заменить патрон в люстре

Преимущества светодиодных ламп

И не удивительна популярность светодиодов, потому что у них имеются несомненные преимущества.

1. Благодаря применению диодного принципа, максимально эффективно расходуется электрическая энергия.
2. Высокое значение коэффициента полезного действия светодиодного освещения. Это значение в 10 раз превышает КПД обычной лампы накаливания.
3. Работают такие осветительные приборы довольно продолжительное время – до 100 тысяч часов.

Поэтому после установления светодиода вы на долгое время позабудете о том, что нужно тратить деньги и время на то, чтобы обслуживать или заменять осветительные приборы.

Преимущества и использование светодиодных ламп.

Однако, не всегда легко заменить обычные лампы накаливания на светодиодные, потому что современные светодиодные лампы имеют размеры, которые отличаются размерами с обычными лампами, используемыми в советское время. По этой причине необходимо заменить патрон в люстре.

Работы по демонтажу и установке

Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:

Электрический патрон — это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене

Вопрос как выкрутить лампочку, для многих кажется смешным и банальным. Действительно, тут существует много различных решений. Однако часто возникают ситуации, когда перегоревшие источники освещения не спешат покидать свое место в светильнике.

В результате броска напряжения либо кратковременного замыкания спирали цоколь лампочки (металлический элемент лампы, предназначенный для ее закручивания) может привариться к патрону и при чрезмерно приложенном усилии стеклянная колба способна отломиться от остальной части лампы.

Худший вариант, если вы оказались с проблемой один на один, колба разбилась неровно, в цоколе остались торчащие осколки, лампа находится в светильнике под потолком, снять который достаточно сложно, а все помещение осталось в темноте. Паниковать и в этом случае не стоит, важна ваша аккуратность и соблюдение правильного порядка дальнейших действий.

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Конструкция патрона

Сердечник

Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

Винтовой зажим

Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

Прижимной контакт

Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

Резьба

Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

Корпус электрического патрона

Корпус

Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

• Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
• Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
• Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть “жопку” от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий – время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру “заряжания” карболитового патрона, быстрой никак не назовешь.

Разборка светодиодной лампы

Светодиодные лампы разбирают с целью ремонта . Для этого не обязательно иметь большие знания в области электроники. Прежде всего, проверяется подача напряжения на контакты патрона, в который ввернута лампа. Если питание есть, а она не горит, значит, причина в лампе. Простым способом проверки является вкручивание исправной лампы в патрон. Для проверки цепи тип лампы не важен.

Строение светодиодной лампы

• корпус;
• цоколь;
• рассеиватель света;
• блок светодиодов;
• драйвер.

Корпус не требует герметичности и наличия газовой среды внутри, хотя в настоящее время стали популярными модели, полностью похожие внешне на лампы накаливания.

Колба лампы делается из стекла или пластика. В верхней части располагается рассеиватель световых лучей из пластика.

Цоколи применяются такие же, как у ламп накаливания: Е27 и Е14. Зарубежные модели имеют цоколь Е26 и часто рассчитаны под напряжение 110 В.

Блок состоит из нескольких групп светодиодов, которые напаиваются на текстолитовые или алюминиевые платы. Соединение каждой лампы выполняется последовательно.

Драйверы – это блоки питания, преобразующие входное напряжение в оптимальное для групп светодиодов. Распространены трансформаторные схемы питания. Драйверы могут быть вмонтированы в корпус или выполняются отдельным блоком.

Выявление повреждений

Светорассеивающий купол устроен на защелках, отцепив которые, можно получить доступ к внутренней части. Он может крепиться к корпусу винтами, которые следует отвернуть.

Светодиодная лампа в разобранном виде

После разборки проверяется схема питания лампы на внешние повреждения. Если прогаров деталей не обнаружено, они проверяются с помощью мультиметра.

На светодиодах прогар можно увидеть. В этом случае их надо заменить. Остальные детали также прозваниваются, а неисправные – заменяются. Токоограничивающий конденсатор рекомендуется заменить другим, у которого рабочее напряжение составляет 400 В. Если он рассчитан на 220 В, может выйти из строя. Когда не удается найти подходящий светодиод, вместо него подключается резистор мощностью 0,25 Вт, а номинал зависит от мощности лампы.

Сборка светодиодной лампы производится в обратном порядке.

Тип изделий по материалу

Большинство моделей изготавливают из специальной термостойкой пластмассы. Но есть и керамические исполнения изделий.

Основные отличительные характеристики керамических изделий

• На изделиях винтового типа при высоких температурах происходит залипание гайки крепления. Поэтому она должна быть выполнена из металла.
• При продолжительной беспрерывной работе в результате воздействия высоких температур также происходит залипание гильзы с цоколем изделия. В таких ситуациях при замене лампочки вместе с ней выкручивается и гильза.
• Преимущество — выдерживают более высокие температуры.
• Недостаток — стоят намного дороже.

Основные отличительные характеристики изделий из термостойкой пластмассы

• В период эксплуатации изделия белого цвета темнеют.
• Возможность использования лампочек с нитью накаливания мощностью до 60 Вт.
• Преимущество — низкая стоимость.
• Недостаток — достаточно короткий эксплуатационный период. Изделия под постоянным воздействием высоких температур быстро рассыхаются.

Разные модели патронов отличаются своими габаритами. Для потолочных люстр обычно используются изделия с маркировкой Е27, Е14. К изделиям данной конструкции подобрать лампочку легче всего. То есть в такие патроны можно спокойно вкручивать не только стандартные лампочки с нитью накаливания, но и энергосберегающие, светодиодные.

Изделия с маркировкой Е27, Е14 имеют одинаковую конструкцию. Отличаются они только внутренним диаметром, иногда оборудуются встроенным выключателем. Также на рынке представлены варианты изделий с цоколем Е40, Е10. Внутренний диаметр таких изделий соответственно 40 и 10 мм.

Патроны типа G предназначены для люминесцентных, галогенных ламп. Самыми распространенными на рынке являются G4, G9, GU10, R7S. Поэтому при покупке стоит внимательно смотреть на маркировку. Цифра после G указывает, какое между ножками расстояние.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Важно! Для светотехнического оборудования, на котором используются низковольтные патроны, например с цоколем G4, обязательно используется трансформатор

Лампы с цоколем G5 и G13

Наиболее популярные лампочки в потолочных светильниках оснащены цоколями G5 и G13. Особенно часто используются эти цоколи для светильников кухонь, ванных комнат, локальной подсветки (например, зеркал).

Самая распространенная причина неисправности люминесцентного светильника — лампа. Иногда причиной поломки является дроссель или стартер. Перегоревшую лампочку несложно идентифицировать по темному кольцу вокруг колбы.

Инструкция по замене:

Приобретаем лампу нужного размера и мощности. При возникновении сложностей с определением характеристик светильника, берем его с собой в магазин. Это поможет продавцу правильно подобрать лампочку.
Отключаем электроприбор. Для обеспечения безопасности рекомендуется полностью обесточить помещение, отключив электричество в щитке.
Демонтируем плафон (решетку осветительного прибора). Плафон на потолке крепится к корпусу светильника с помощью защелок или винтов. Порой плафон держится на самой лампе. Для демонтажа плафона достаточно потянуть за любой из его краев.
Выкручиваем лампочку. Охватываем обеими руками лампу (ближе к краям колбы) и проворачиваем ее по оси на 90 градусов

Вытягиваем лампочку осторожно, но с небольшим усилием, чтобы контактные штыри вышли из направляющих патрона.

Монтируем лампу в светильник. Заводим ее в патрон до упора, а затем поворачиваем вокруг оси на 90 градусов. Направление вкручивания значения не имеет.
Проверяем работу светильника. Если все сделано правильно, возвращаем плафон на место. Если свет не появился, выключаем освещение и аккуратно шевелим лампочку (слегка проворачиваем ее)

При безуспешности этих попыток обращаем внимание на дроссель или стартер — вероятнее всего проблема в них. Замена дросселя и стартера — довольно сложная операция, и ее лучше доверить специалисту

В этом случае рекомендуют поставить новый светильник, поскольку стоимость ремонтных работ перекроет затраты на покупку нового прибора освещения.

Меры безопасности

Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

Запрещено проводить замену, предварительно не обесточив сеть
Если пренебречь этим правилом, риск несчастного случая очень высок.
Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот)
Чтобы соединить такие провода, желательно применять специально разработанные клеммники

В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа

Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.. Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно

Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет

Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

Одной из основных составляющих люстры или светильника является электрический патрон, посредством которого осуществляется не только фиксация лампочки и передача к ней тока, но и крепление плафона и прочих элементов для управления источника света.

Конструкция изделия состоит из элементов:

• корпус цилиндрической конфигурации;
• внутренняя резьбовая гильза;
• вставка керамическая;
• пара латунных или медных контактов;
• донце;
• крепежные детали.

Устройство корпуса изделия исключает возможность поражения током при вкручивании лампочки. Это обусловлено тем, что при соприкосновении центральных контактов цоколь находится внутри патрона.

Безвинтовое устройство

Самой современной разработкой считается безвинтовый патрон для люстры. Он имеет специальные отверстия для провода. Обычно их предусмотрено 2 пары. Специальный пружинный механизм плотно прижимает провод, который через них протягивается. Попарная система зажимов позволяет подключать параллельно лампы от люстры с несколькими осветительными приборами. При использовании энергоэкономных ламп на такое устройство вполне можно подключить 10 или даже больше электропотребителей. Отверткой с плоским жалом необходимо отодвинуть зажим. Далее провод вставляется в соответствующий разъем. После этого отвертка отпускает латунную пружину. Она будет крепко прижимать провод к контактам.

Особенностью таких зажимов является требование к подводящим проводам. Многожильный кабель тяжело подвести в предназначенное для него гнездо. Поэтому требуется тип провода с монолитным проводником. Иногда производители люстр специально предусматривают наличие многожильного провода. Это позволяет без проблем подвести их в зажим. Это самый простой тип патрона. Поменять его будет гораздо легче. Его эксплуатационные качества значительно превышают другие разновидности. Поэтому это одна из самых предпочтительных разновидностей на сегодняшний день.

Рассмотрев, что собой представляет патрон для люстры, можно самостоятельно заменить вышедшее из строя изделие. Современные разновидности устройств позволяют сделать это быстро и качественно.

Одной из основных составляющих люстры или светильника является электрический патрон, посредством которого осуществляется не только фиксация лампочки и передача к ней тока, но и крепление плафона и прочих элементов для управления источника света.

Конструкция изделия состоит из элементов:

• корпус цилиндрической конфигурации;
• внутренняя резьбовая гильза;
• вставка керамическая;
• пара латунных или медных контактов;
• донце;
• крепежные детали.

Устройство корпуса изделия исключает возможность поражения током при вкручивании лампочки. Это обусловлено тем, что при соприкосновении центральных контактов цоколь находится внутри патрона.

Не забываем о безопасности

Предосторожность является важнейшим этапом работки с электрическим оборудованием. Необходимо соблюдать следующие условия безопасности:

В первую очередь перед проведением работ следует обесточить квартиру. Это делается с помощью отключения специального тумблера в электрическом щитке.
Все работы нужно проводить в резиновых перчатках.
Инструменты, которыми производится выкручивание, должны иметь деревянные ручки или быть обмотанными изолентой.
Предварительно советуется проверить наличие напряжение специальным тестером. Если результат тестирования положительный и индикатор на тонкой отвертке загорается, стоит вызвать мастера, так как это вызвано проблемами с проводкой.
Нужно собрать все осколки от лампочки или надеть на нее пакет перед разбиванием. Дополнительно советуется застелить пол газетами или пленкой.
Как только патрон будет вытащен, его необходимо зачистить и проверить на наличие повреждений

Если устройство не повреждено, его можно устанавливать обратно в люстру.
После проведения работ важно правильно утилизировать лампы накаливания или галогеновые лампы. Они состоят из материалов, которые перерабатываются или уничтожаются отдельно от остальных отходов

Светодиодные лампы утилизируются вместе с обычными бытовыми отходами.

Следуя инструкции, можно самостоятельно без лишних проблем вытащить разбившуюся лампочку из патрона.

Как производить снаряжение патронов 12 калибра

Сам процесс не занимает много времени, но требует от его участника внимательности и аккуратности. Самостоятельное снаряжение пулевых патронов 12 калибра имеет массу плюсов, не зря же опытные охотники оборудуют у себя дома целые мастерские (рисунок 1).

Способ универсален для дроби, картечи и пулевых единиц — ему легко научиться, а завальцованные вручную гильзы служат намного дольше тех, которые запакованы звездой.

Кроме того, при выстреле боеприпас создает меньшее внутреннее давление, что делает его менее резким и продлевает жизнь старым стволам, которым излишнее дульное воздействие может навредить.

Для выполнения поставленной задачи, вам понадобится специальное оборудование для снаряжения патронов 12 калибра, которое включает в себя определенные приборы и материалы:

1. К первым относятся — весы с набором гирек, дозаторы и мерки для пороха и дробинок, подставки под снаряды, навойник для досылки пыжей.
2. Ко вторым — единицы для зарядки, пыжи, прокладки, порох и капсюли.
3. Отдельно стоит выделить некоторые устройства — УПС, средство для завальцовки гильз.

В процессе работы необходимо придерживаться определенных правил, особенности снаряжения патронов 12 калибра состоят в том, что само занятие — сложное и опасное, поэтому проводить его надо в подготовленном месте, чтобы на рабочем столе не было ненужных предметов. Аналогичное условие — отсутствие посторонних лиц, для новичков — заниматься делом стоит в компании опытного человека.

Рисунок 1. Снаряжение патронов требует аккуратности и сосредоточенности

Сосредоточенность и внимательность — главные критерии вашей безопасности и успеха, в ходе снарядки ни в коем случаи нельзя курить.

Как устроен стандартный патрон для светильника

По типу изделий различают винтовые и штырьковые патроны. Их основное отличие заключается в способе закрепления лампочки.

Любой патрон состоит из трех обязательных элементов – это гильза с резьбой, донышко и керамический вкладыш. Гильза находится в цилиндрическом корпусе и в нее вкручивается лампочка. Изготавливается корпус из пластика (наиболее распространенные), керамики, металла, карболита.

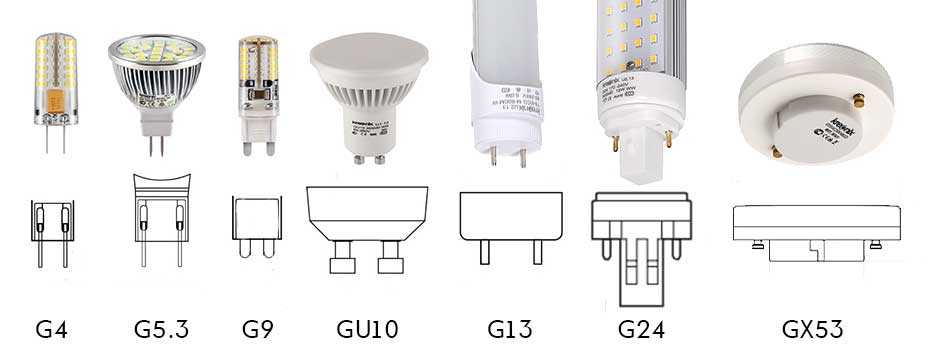

Особенности цоколей с маркировками e14, e27, g4, g13

Лампа с цоколем E27

Цоколь – это часть электрической лампочки, необходимая для ее фиксации в патроне и подачи электротока. Маркируется цоколь при помощи буквы и цифры. Буквенное обозначение показывает тип фиксации, цифра – диаметр соединения проводником.

Буква Е обозначает, что данный цоколь оснащен резьбой Эдисона. G – штырьковый цоколь. Также существуют устройства с маркировкой R, P, S, B.

Помимо метода фиксации и диаметра на изделии указываются следующие параметры:

• тип;
• фирма-производитель;
• ток, мощность;
• номинальное напряжение, нормируемое импульсное напряжение;
• диапазон рабочих температур;
• класс защиты.

Для домашней электросети используются цоколи следующих видов:

• Е14 – «миньон». Резьбовой цоколь. Диаметр вкручиваемой части равен 14 мм. Они используются при силе тока в 2 Ампера. Используются в люстрах, для подсветки холодильников, СВЧ печей.
• Е27. Самый распространенный вариант. Рассчитан на ток 4 А, но существуют и более мощные изделия для тока в 16 А, они имеют маркировку Е40. Мощные патроны применяются для освещения улиц.
• G4. Используется в миниатюрных светильниках (во встраиваемых лампах и гибких осветительных системах), которые служат для декора комнаты. Являются низковольтными устройствами, необходимое напряжение питания 12 или 24 В, реже встречаются приборы на 220 В.
• G13. Такие лампочки применяются для устройств типа Армстронг, ЛВО и других. Также существуют аналоги – трубчатые лампы Т8, имеющие цоколь G13.
• GX53. Широко используются в подвесных потолках, офисах и других помещениях, где необходимо направленное освещение. Работают от 220 В, для них не требуются трансформаторы.

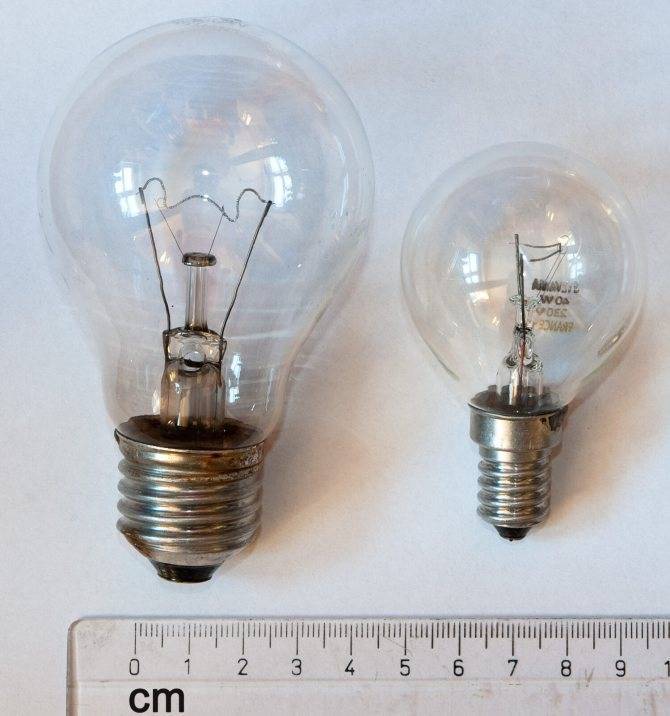

Цоколи E14 и E27

G4

Адаптер-переходник E27 и G4

G13

GX53

Остальные виды ламп для домашнего освещения используются реже.

Когда необходимо менять патрон

В случае короткого замыкания свет пропадает внезапно. Данная ситуация может привести к различным последствиям, требующим принятия определенных мер. Очень часто возникает необходимость в замене старого патрона. Для того чтобы убедиться в этом, нужно проверить его состояние. При выполнении проверки люстра должна быть полностью обесточена.

В отдельных случаях причиной отсутствия света может быть перегоревший провод, который достаточно легко заменить. Однако, как показывает практика, чаще всего все-таки необходимо менять патрон. Чаще всего перегреванию подвержены электропатроны подвесного типа, в которых лампа вкручивается сверху. При закрытых плафонах патрон становится полностью изолированным. Его постоянно обдувает раскаленный воздух, что приводит к сильному перегреву. Выход из строя патронов в таких люстрах полностью зависит от того, насколько часто используется данный осветительный прибор.

Таким образом, необходимо проводить регулярный профилактический осмотр люстры, чтобы заранее выявить неисправность. В некоторых случаях можно обойтись мелким ремонтом, проведя очистку от ржавчины и окалины.

Как выкрутить лампочку, если колба взорвалась

Нередко происходят ситуации, когда в процессе эксплуатации осветительного прибора лопается колба. Причинами данной проблемы являются низкое качество источника света, резкие перепады электрического напряжения, длительное использование прибора, внешнее воздействие и прочие факторы.

Пластиковая бутылка

Если под рукой нет набора инструментов, для решения проблемы допускается задействовать подручные средства. Одним из подходящих вариантов является пластиковая бутылка. Инструкция по выкручивания источника света следующая:

• убирают все осколки, поскольку они будут мешать и могут привести к травме;
• берут пластиковую бутылку любого объема со стандартным горлышком;
• снимают крышку и нагревают горлышко до тех пор, пока материал не будет расплавляться;
• горлышко помещают в цоколь и дожидаются остывания пластмассы;
• аккуратно тянут за бутылку, чтобы достать вместе с ней цоколь.

Пассатижи

Более удобным способом является использование пассатижей, которыми можно захватить мелкие компоненты. Чтобы извлечь цоколь, его подцепляют инструментом и выкручивают наружу. Чтобы плафон не оторвался, его нужно придерживать руками

При выполнении манипуляций важно не нарушить целостность окружности патрона

Если цоколь прочно зафиксирован на месте и не поддается вращению, можно попробовать согнуть его боковые части внутрь и затем продолжить откручивание. При извлечении цоколь может деформироваться, но это только упростит работу. Главное отследить, чтобы цоколь не повредил патрон.
