Как заменить проводку в квартире своими руками

Требования для правильного проведения электропроводки

Замена электропроводки в квартире включает следующие требования:

• расположение счетчиков, розеток и выключателей должно быть в легкой доступности примерно на высоте 75-150 сантиметров от пола, высота варьируется в зависимости от того, кто чаще пользуется данным устройством: дети или взрослые;
• розетки размещают на расстоянии от 60 до 90 сантиметров от пола;
• розетки и выключатели должны находиться от газовых и водопроводных труб на удалении 50 сантиметров;
• для правильного расчета количества розеток необходимо учитывать, что на 6 квадратных метров нужна 1 розетка;
• на кухне розетки высчитываются относительно установленных приборов и их мощности;
• в ванной комнате и туалете розетки устанавливать запрещается, в этих случаях рекомендуется монтаж разделительного трансформатора вне зоны;
• провода следует располагать горизонтально или вертикально полу. При горизонтальном размещении расстояние между проводами не должно быть меньше 10 сантиметров, нельзя допускать перекручивания проводов. Вертикальное размещение проводов предусматривает обеспечение промежутков от оконных и дверных проемов не менее 10 сантиметров;
• кабельные провода располагаются на расстоянии 40 сантиметров от газовой трубы;
• соединение алюминиевого и медного проводов запрещено.

Разводку проводов необходимо выполнять в специальных коробах, а оголенные концы следует изолировать с помощью изолирующих материалов.

Перечень инструментов и расходников

Для работы потребуются:

1. Перфоратор и оснастка для него: бур, коронка и лопатка.
2. Штроборез или болгарка с алмазными дисками.
3. Указатель фазы (индикаторная отвертка).
4. Мультиметр.
5. Кусачки.
6. Плоскогубцы.
7. Инструмент для удаления изоляции.
8. Плоская и крестовая отвертки.
9. Молоток и зубило.
10. Кельма, емкость для замешивания раствора (заделки штроб).
11. Рулетка.
12. Детектор скрытой проводки.

В ходе работ используются такие материалы и изделия:

1. Гофра.
2. Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
3. Дюбель-хомуты для крепления кабелей.
4. Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
5. Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.

Подготовительные работы

Подготовительные мероприятия, предшествующие замене электропроводки в доме, включают следующие обязательные процедуры:

1. демонтаж электропроводки, отслужившей положенный ей срок;
2. закупка расходного материала и комплектующих изделий, требуемых для полной замены электропроводки;
3. подготовка необходимого инструмента, без которого монтаж новых проводных линий будет невозможен (смотрите фото слева);
4. выбор способа укладки электропроводов (скрытыми в толще стен или открыто).

В комплекте также следует предусмотреть специальное оборудование для обустройства канавок под кабель или провод, которые потребуются при скрытом способе прокладки. Кроме того, перед тем, как начать ремонт электропроводки в очередной комнате – потребуется подготовить так называемую «времянку», позволяющую запитать помещение при отключенной от автомата электрической линии.

Монтаж новой проводки

После отключения и демонтажа старой проводки, можно приступать к закладке новой своими руками. Сначала очерчиваем места новой проводки.

Для этого рисуем вдоль будущих борозд две параллельные линии, на расстоянии приблизительно двух сантиметров друг от друга.

Это будут края канавки.

Затем выдалбливаем одним из способов: первый – болгаркой на глубину около четырех сантиметров режем по проведенным линиям и удаляем середину при помощи молотка и зубила; второй – бурим канавки при помощи перфоратора.

В панельном доме это не составит большого труда. Выбор способа зависит от имеющегося под рукой электроинструмента.

Если электроинструмент отсутствует полностью, то выдалбливаем просто молотком и зубилом (но это очень долгий и физически затратный процесс).

Затем устанавливаем все коробки, фиксируя их цементным раствором в посадочных местах.

https://youtube.com/watch?v=6bXwhfTsUh8

Далее заводим провода от щитка к распределительным коробкам.

Для экономии электрического кабеля, можно провести к каждой комнате отдельный питающий провод, а от него, посредством скруток, отвести провода к точкам подключения.

Скрутки прячутся в распределительных коробках.

Скрутка делается следующим способом: жилы провода зачищаются на длину 3-4 сантиметра и скручиваются между собой посредством пассатижей.

Затем оголенный конец скрутки обрезается до длины 1 сантиметр и изолируется. Заизолировать можно либо посредством соединительного изолирующего зажима, либо посредством обычной изоленты.

Нужно позаботиться о том, чтобы распределительные коробки остались в зоне досягаемости, после завершения всех отделочных работ и установки мебели и электрических приборов.

От распределительных коробок, вкладывая провода в подготовленные своими руками борозды, проводим сеть к точкам подключения.

Если кабель освещения в квартире легко вытягивался, то его возможно заменить новым без штробления – достаточно соединить свободный конец с новым проводом и затем вытягивать его у распределительной коробки.

Подключив все провода к автоматам, включаем напряжение и тестером проверяем все провода. Если все работает, то можно заштукатуривать канавки с вложенными в них проводами.

При заведении всех кабелей в щиток, лучше разделить их на отдельные линии. Например, электроплита нуждается в отдельной линии, поскольку работает под большим напряжением.

Помимо переключателей в щитке, можно установить несколько в самой квартире.

Это позволит сделать для разных линий разные выключатели, благодаря чему проще будет производить ремонт или замену лампочек, розеток, устранять неисправности в линии.

Существует так же несколько иной вариант поменять проводку – провода вкладываются в гофрированные или обычные трубы, а те в свою очередь вкладываются и вмазываются с помощью цементного раствора в подготовленные канавки.

Этот способ гораздо удобнее и надежнее, чем цементирование непосредственно самих проводов в квартире, поскольку в случае повреждения какого-либо участка провода не составит труда его заменить.

Он будет легко скользить внутри трубы. Также, можно будет заменить в доме провода с маленьким сечением на более толстые, если это потребуется в будущем.

Еще один способ – внешняя проводка. Но в квартире или доме такой способ неприемлем, в силу нарушения эстетики интерьера.

После того как электрическая сеть в панельном доме проложена, нужно дать высохнуть раствору, закрепляющему ее, а потом подключать розетки, выключатели и осветительные приборы.

Итак, с тем, как можно заменить проводку в панельном квартирном или частном доме, теперь все понятно.

Дело, которое казалось таким сложным, вполне может быть сделано своими руками, и сэкономлена большая часть бюджета, которая могла быть потрачена на оплату услуг электрика.

Вячеслав про Различные схемы подключения трехфазного счетчика. Добрый день! Подскажите пожалуйста модель щита на последней фотографии. с двумя дверями, …Подробнее

Александр про Установка кессона из бетонных колец для скважины. на схеме показаны «бондажные тросы», зекреплённые на бетонную подушку — в данной конструкц …Подробнее

Этапы проведения работ

Замена электропроводки своими руками нуждается в точном следовании этапов работы, а также соблюдения всех рекомендаций опытных электриков. Только в этом случае можно не только получить достойный результат работы, но и выполнить проводку так, чтобы она не стала причиной возгорания.

Устройство времянки

Когда выполняется замена старой электропроводки в доме, электрика в доме должна быть отключена. Но она нужна для работы электроприборов. В таком случае следует сделать ремонтную времянку. Она представляет собой конструкции из пластикового или деревянного бруса, удлинителя и розетки. Данная конструкция подключается к наружному счетчику, чтобы полностью обесточить квартиру или дом.

Демонтаж старой проводки

Демонтаж электропроводки проводится только после того, как полностью отключено электричество в квартире. Для проверки лучше воспользоваться мультиметром. Демонтаж начинается от распределительных коробов, установленных под потолком. Необходимо открыть короб, найти и удалить вводный провод. Если его удаление невозможно, рекомендуется обрезать его как можно дальше и изолировать. По данному принципу демонтируются и остальные провода.

Штробление стен

Проводить штробление стен можно по горизонтали и вертикали. Если работы будут проведены неаккуратно, и канавки получатся кривыми, это может привести к возникновению в дальнейшем аварийных ситуаций.

Границы канавок лучше всего определить с помощью перфоратора, после чего вручную с помощью долото выровнять их. В тех местах, где требуется сделать угол, необходимо выполнять косой срез и выбить лунку. Это лучше всего делать с помощью болгарки. Отсутствие углов позволит кабелю лечь ровно, и избежать изгибов, которые приводят к излому и порче провода.

Для создания отверстий в кирпичных стенах, в которые будут вставлены подрозетники, можно воспользоваться коронкой, надетой на перфоратор. Для бетонных стен такой инструмент будет неэффективным, поэтому лучше всего использовать долото.

Отверстия для подрозетников необходимо выполнить в тех местах, где они будут удобны для использования. Их места следует определить еще на этапе создания чертежа. Розетки для кондиционеров, вытяжек и другие стационарных приборов следует размещать как можно ближе к месту, где будет установлен электроприбор, чтобы скрыть шнур.

Прокладка проводов

Перед прокладкой проводов необходимо подготовить отрезки необходимого размера, а также гофры к ним. После чего провода следует затянуть в гофры, и установить из в заранее подготовленных штробах. Концы проводов необходимо завести в подрозетники.

После прокладывания проводов подрозетники и штробы необходимо замазать раствором. После чего завести провод в электрощит и смазать термопроводящей пастой. Соединения должны быть прочными и надежными. Щиток необходимо прикрепить к стене при помощи дюбелей.

Времянку следует отключить, провода от счетчика и заземление провести в щиток. После чего необходимо изолировать провод от счетчика и уложить его в электрощит. Готовую конструкцию необходимо тщательно закрепить, после чего можно выполнять штукатурку стен и дальнейшую декоративную отделку.

Финальный этап

Замена старой электрической проводки заканчивается установкой подрозетников, розеток, выключателей и осветительных приборов.

Важным этапом замены электропроводки является проверка каждой ветки проводов при помощи тестера на короткое замыкание. Для этого нужно включить электричество, после чего подать ток и найти при помощи индикатора фазу и ноль. Это даст возможность вести нужные провода в соответствующие клеммы.

После введения проводов в нужные клеммы рекомендуется еще раз проверить их на короткое замыкание. Если проблем нет, можно включить главный автомат, и подать электричество в дом или квартиру. Осталось только проверить работу всех розеток, светильников и выключателей.

И только после этого можно начинать выполнять отделку стен и другие ремонтные работы. В противном случае может возникнуть необходимость проводить повторное штробление стен, чтобы выявить места плохого соединения проводов.

Пошаговая инструкция по замене старой электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке либо к вводному автомату, либо к одному из групповых автоматов. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме.

Подготовительный этап

После получения разрешительных документов приобретаются материалы и заготавливаются инструменты. Качественно поменять проводку в квартире нам поможет наличие:

• кабеля;
• розеток;
• выключателей;
• автоматов;
• распределительных коробок;
• клеммников;
• подрозетников;
• гофрированных трубок;
• изоленты;
• термопроводящей пасты;
• алебастра;
• перфоратора с насадками;
• болгарки;
• отверток;
• плоскогубцев;
• бокорезов;
• паяльника;
• канцелярского ножа;
• индикатора-фазоуказателя;
• шпателя;
• уровня;
• отбивочного шнура;
• молотка;
• зубила.

Распределительные коробки бывают прямоугольными, квадратными и круглыми. Выбор конкретного изделия зависит от количества проходящих проводов и их сечения. Розетки приобретаются в зависимости от нагрузки. Желательно, чтобы все розетки были с заземлением. Что касается выключателей, то на их выбор оказывает влияние дизайн квартиры.

Для работы болгарки и перфоратора необходимо электричество. По этой причине понадобятся удлинитель и розетка на деревянной платформе.

Особенности электропроводки в панельном доме

Старая электропроводка в панельных домах, как правило, выполнена из алюминия

Панельные дома – это здания эконом-класса, которые строились быстро и с использованием недорогих материалов. Полы, стены потолки изготавливались из металлической арматуры с залитым бетоном. Каждая стена является несущей, поэтому выполнить перепланировку невозможно. Сейчас здания такого типа не возводят, отдают предпочтение кирпичным.

Электропроводка в панельном доме прокладывалась в специальных каналах. Они делались на заводе внутри железобетонных плит. Переместить коммуникации в более удобное место невозможно. Есть и другой вариант прокладывания проводов – между потолочными и стенными плитами

При замене электропроводки нужно обратить внимание на способ прокладывания электропроводов

Проводники для люстр в панельном доме прокладываются по специальным каналам в перекрытии или между потолочной панелью и стеной

Важно учесть, что даже в пределах одного дома на разных этажах проводка может быть проложена по-разному. Опираться на полное соблюдение требований по монтажу нельзя, даже простые правила могли быть нарушены в ходе строительства и ремонта

Принципы электрической проводки в панельном доме

При замене электрических сетей учитывают следующие особенности:

1. Кабели укладывают только в заводские штробы. Каналы созданы для легкой установки проводки. Они находятся в специально отведенных для этого местах. При поиске продольных каналов ориентируются на электроточки. Где находятся выключатели и розетки, там есть штробы. Для перемещения проводов повторно выполняют штробление, переносят подрозетники.
2. Провода для светильников протягивают через каналы, расположенные в перекрытиях. Кроме того, кабели можно спрятать в промежутке между стеной и потолком.
3. Разводка в пределах одного здания иногда выполняется разными способами. Это объясняется работой нескольких бригад на одном объекте. Поэтому требования по прокладке проводки могут быть не соблюдены. При демонтаже старых кабелей нужно быть осторожным.
4. Провода могут лежать в межпанельных швах.
5. Счетчик чаще всего оставляют в подъезде. Установить его в помещении так, чтобы прибор не выпирал, сложно. Реже устройство монтируют в подсобных помещениях. Кабель от счетчика ведут в сторону распределительно щита, находящегося в квартире.

Провода протягивают через каналы, расположенные в перекрытиях.

Где находится

При поиске старых кабелей для демонтажа мастер сталкивается с трудностями. Каналы в панелях иногда забиваются бетоном, из-за чего электрики вынуждены укладывать проводку с отступлением от правил. Поэтому кабели ищут с помощью металлодетекторов или датчиков электромагнитного поля. Первый тип приборов работает с меньшей точностью, поскольку реагирует на арматуру. При использовании регистратора поля электросеть должна быть под нагрузкой.

Установка распределительного щитка

Для того чтобы грамотно провести замену электропроводки, нужно начать процесс с монтажа нового электрического щита. В новых квартирах современного типа для щитков предусмотрена ниша, оборудованная силовым кабелем. В хрущевках ниша не предусмотрена, поэтому электрощит устанавливают навесным способом в удобном месте. В квартиры советских времен провод проводится путем просверливания отверстия и его протягивания на территорию помещения.

Схема расположения фаз в комнатном электрощитке выглядит следующим образом: в верхней части — нулевые клеммы, посередине – автоматические выключатели, в нижней части – земля. При подведении подъездного кабеля проводим подсоединение кабеля так: провод синего цвета к нулевой клемме, желтого цвета — к земле, а белого цвета — к верхнему контакту автоматического выключателя.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Когда меняют проводку

Замена проводки в квартире Санкт-Петербурга представляет из себя достаточно трудоемкое мероприятие. Полностью электропроводка меняется в нескольких случаях.

Пять причин для замены

1. Существенные повреждения проводки произошедшие в следствии небрежности или стихийных бедствий. Пожары, потопы, землетрясения, наводнения.
2. Истечение срока эксплуатации. Двадцать пять лет для алюминиевой проводки.
3. Появление большого числа бытовой техники, требующей дополнительной электрической мощности.
4. Решение о перепланировке квартиры, капитальном ремонте, выполнении дизайнерской отделки.
5. Просто Ваше желание.

Для безопасного и комфортного проживания в квартире Санкт-Петербурга нужно новая проводка. Люстры и светильники не должны слепить владельцев, выключатели удобны и легко доступны, розетки технологичны и функциональны. Без полной замены электропроводки этих задач не решить. Плюс пожарная безопасность современных кабелей и систем автоматики не идет ни в какое сравнение с оборудованием применявшемся для проведения электромонтажных работ двадцать лет назад. Экономия на замене проводки в любимой квартире приводит к печальным последствиям.

Советы

Подсоединение проводов к щитку

Теперь, когда все готово, осталось понять, как заменить электропроводку.

Обесточивание квартиры Самый первый этап — обесточивание квартиры

Его надо проводить со всеми предосторожностями. После обесточивания следует удостовериться, что тока действительно больше нет

Второй этап — подсоединение проводов к щитку. Как правило, самостоятельная замена электропроводки производится так же, как это делает профессиональная бригада — с коридора. Кабели прокладывают от основного щитка к другим помещениям. Его подсоединяют к розеткам и выключателям. Однако это может доставить определенные неудобства.
Штробы Есть немного другой вариант прокладки кабеля — от комнат к щитку. Для этого надо сначала заменить проводку в одной из комнат, подключив ее временно через клеммники к распределительной коробке. Постепенно надо полностью обновить все кабели в доме. Этот вариант лучше подходит в том случае, когда семье приходится жить в квартире во время ремонта. После подключения провода надо спрятать. Их укладывают в старые штробы либо формируют новые каналы для этой цели. Борозды закрываются гипсом и шпатлевкой. Выключатели и розетки монтируются на одном из последних этапов. К этому времени шпатлевка должна быть уже сухой.

На этом сама работа, по сути, заканчивается. Остается только декоративная отделка поверхности. Если речь идет о деревянном доме, то внутренняя прокладка кабеля тут практически невозможна. То есть, теоретически ее можно выполнить с помощью профессионалов. А вот самостоятельно за такую работу лучше не браться. В сооружениях из дерева кабели проводятся внешним способом с использованием различных рукавов.

Вспомогательные компоненты сети

Выделяют несколько видов вспомогательных компонентов сети, в частности, заглушки, соединители и углы.

Неизбежно формирование поворотов и стыковочных зон у каналов, поэтому без связующих компонентов нельзя обойтись.

Однако повороты можно создавать самостоятельно посредством подрезания полочек (верхней и нижней боковинок) канала.

Но все же лучше приобрести углы и тройники, так как сеть с самостоятельно созданными поворотами будет смотреться менее эстетично, и данные работы отнимут больше времени.

После формирования единой системы следует установка модулей и распаечных коробок.

Первые представляют собой вставки в канал и имеют особые защелки.

Следует отметить, что розеточные модули отличаются размерами от таковых для выключателей.

Количество электрических точек может быть разным, что позволяет подобрать оптимальный вариант.

Получается, что регуляторы тока размещаются непосредственно в канале. Эта дает преимущества эксплуатации отрытой проводки.

Допускается применение обычных розеток, которые следует подсоединять с маленькими по размеру каналами.

Популярное у читателей — как установить розетку в ванной комнате.

Если короб для кабеля имеет крупные размеры, то непосредственно к нему не получится подсоединить электрические точки, поэтому требуется применение распределительных коробок, ассортимент которых отличается разнообразием размеров.

Этап 2 – Определяемся со схемой и материалами

Теперь непосредственно переходим к расчетным работам. Для начала Вам необходимо самому составить схему, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощной бытовой техники, которая будет запитываться напрямую (к примеру, электрическая плита).

Рекомендуем перед началом замены просмотреть схему электропроводки в однокомнатной квартире. на которой предоставлен простейший вариант вывода группы освещения и розеток по всем комнатам. Далее на основании схемы нужно подсчитать количество материалов, одновременно выбирая наиболее подходящие характеристики.

Сразу же следует отметить, что в квартире применяется монтаж скрытой проводки, что связано с множеством нюансов: электробезопасность, влияние на интерьер комнат, пожаробезопасность и т.д. В то же время заменить электропроводку в квартире своими руками на открытую никто не запрещает, все зависит от Ваших предпочтений и сил.

Советуем придерживаться следующих рекомендаций, чтобы выполнить замену проводки грамотно:

Кабель – медный, трехжильный, сечением не менее 2,5 мм 2 для розеточной группы, 1,5 мм 2 для светильников и 4 мм 2 для мощных электроприборов. Рекомендуем осуществить расчет сечения кабеля. чтобы точно определить подходящий диаметр жил. Что касается марки, лучше отдавать предпочтение дорогому иностранному изделию маркировки NYM. Из отечественных, которые подешевле, советуем использовать ВВГ .
Защитная автоматика. Без нее не обойтись, т.к. обязательно при замене электропроводки в квартире необходимо защитить проводку от утечек тока. короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (либо совмещенная модель – дифавтомат). Автомат и УЗО имеют различные характеристики, которые выбираются исходя из нагрузок на линию. К примеру, для трехкомнатной квартиры, на группу розеток принято устанавливать защитную автоматику на 25А, для освещения – 16А, для мощной электроплиты – 32А. Вводной автоматический выключатель на распределительном щитке должен быть рассчитан на 40А, а устройство защитного отключения на 50А. Из производителей советуем отдавать предпочтение лидирующим компаниям – ABB и Legrand.

Распределительные коробки для квартиры выбираются исходя из разветвленности групп и сечения всех проводников. Прямоугольные и квадратные коробки более вместительные, но круглые значительно проще в установке.
Розетки должны быть с заземлением, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание посторонних предметов внутрь

Обращайте внимание на маркировку продукции, чтобы розетка могла выдержать токовые нагрузки, иначе проблем в дальнейшем не избежать при подключении мощной бытовой техники.
К выключателям особых требований не предъявляются, главное чтобы они были удобными и безопасными. Среди всех видов выключателей света популярностью пользуются клавишные и диммеры.
Соединение жил осуществляйте клеммами WAGO

на сегодняшний день это самый простой и эффективный способ соединения проводов. К тому же ваги имеют невысокую стоимость.

Подсчитав количество всех материалов и выбрав наиболее подходящие модели изделий, со списком идите в магазин за покупками, после чего переходите к замене проводки в квартире.

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Материалы и инструменты

Для замены проводки может потребоваться болгарка

Чтобы осуществить замену электрики, потребуются следующие инструменты:

• перфоратор, болгарка, шуруповерт;
• уровень, рулетка, угольник;
• молоток;
• тестер, индикатор;
• кусачки, плоскогубцы;
• набор отверток;
• шпатель, малярная щетка;
• канцелярский нож;
• паяльник;
• налобный фонарь.

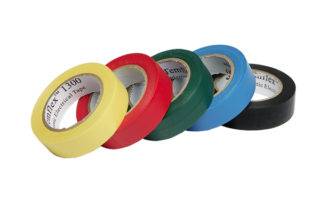

Необходимо запастись изоляционной лентой

Чтобы менять внутреннюю линию в квартире следует запастись такими материалами:

• кабель с медными жилами сечением 1,0-2,5 мм;
• олово или припой;
• канифоль;
• изоляционная лента;
• подрозетники;
• монтажные коробки;
• выключатели;
• пакетники;
• соединительные колодки;
• шпаклевка;
• грунтовка;
• отделка.

Необходимость замены электропроводки

Со временем элементы электрической сети выходят из строя по причине физического износа. Замена старой проводки может потребоваться и при установке мощных приборов, оказывающих на нее высокие нагрузки. Кабель начинает нагреваться и искрить.

Замену проводки выполняют при:

• капитальном ремонте квартиры;
• износе старой оплетки, способствующем возникновению пожаров;
• растрескивании проводов;
• частом выбивании пробок в распределительной коробке;
• перепадах напряжения;
• установке подвесного потолка или системы «теплый пол».

Замену проводки выполняют при частом выбивании пробок и перепадах напряжения.

Материалы и инструменты

Перед тем как поменять проводку необходимо определиться с методом проведения работ. Чаще всего в такой ситуации мелочиться не следует – нужно просто взять и проложить проводку по-новому, с установкой нормального распределительного щитка с автоматическими выключателями на каждую комнату, блоком защиты и конечно нормальным рабочим заземлением.

Монтаж проводки в частном доме

Перед тем как поменять проводку в квартире своими руками, рекомендуется изучить опыт тех, кто уже сталкивался с подобной проблемой и возможно прислушаться к их советам, а еще узнать у соседей работают ли у них все розетки и выключатели. Вполне возможно, что именно из этой квартиры из-за экономии провода была запитана еще одна розетка у соседей.

Наверняка при работе понадобятся:

• новый электрощит
• автоматы отключения разного номинала
• провод для розеток и для освещения
• розетки, выключатели и монтажные коробки
• гофрированная пластиковая труба или наружный пластиковый короб
• изоляционная лента

Из инструментов потребуется:

• тестер (можно два!)
• прибор определения скрытой проводки (возможно через квартиру идут и другие провода)
• кусачки
• пассатижи
• перфоратор
• дрель
• штроборез или болгарка с дисками для резки камня

Демонтаж старой линии

Приступать к демонтажу старой линии можно только после того, как будет окончательно проведено отключение напряжения. Но кроме этого рекомендуется проверить не только напряжение на розетке или выключателе, но и на всех выводах в распределительных коробках и даже убедится что линия отключена от счетчика.

В домах новой постройки все линии прокладываются в защитной оболочке, поэтому перед тем, как вытаскивать провод рекомендуется к нему примотать новый кабель. Так, чтобы вытаскивая старый, новый провод завести в канал.

Прокладка новой

Для прокладки новой линии возможны два варианта. Более дорогой, когда нужно штробить стены и прокладывать провод по-новому, и более простой проложить проводку по стене в пластиковых каналах.

И в первом, и во втором вариантах, прокладка проводится в соответствии с планом и схемой прокладки, когда выдерживаются все расстояния и провода прокладываются строго вертикально и горизонтально.

Замена проводки без штробления

О том, как поменять проводку в квартире без штробления, можно детально узнать практически в любом магазине электротоваров, где не только расскажут как это сделать, но и подберут необходимую фурнитуру для прокладки кабеля и в пластиковых каналах или в плинтусах на полу.

Подключение к щитку

После проведения всех монтажных работ и проверки изоляции всех соединений проводов, когда наступает необходимость подключения к щитку, самостоятельный этап работ заканчивается. Почетную миссию подключения к щитку с электросчетчиком по правилам должен выполнить представитель энергопоставляющей компании, после поверки правильности всех работ.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.
