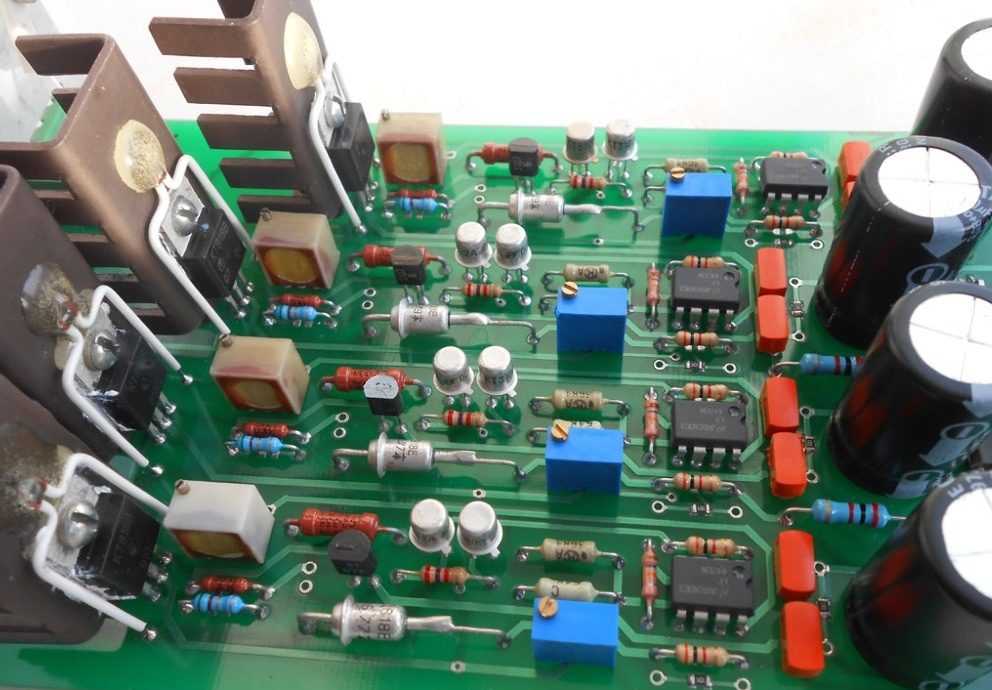

Пайка SMD компонентов в домашних условиях

Пайка в заводских условиях

Этот процесс происходит на основе группового метода. Пайка SMD-компонентов выполняется с помощью специальной паяльной пасты, которая равномерно распределяется тончайшим слоем на подготовленную печатную плату, где уже имеются контактные площадки. Этот способ нанесения называется шелкографией. Применяемый материал по своему виду и консистенции напоминает зубную пасту. Этот порошок состоит из припоя, в который добавлен и перемешан флюс. Процесс нанесения выполняется автоматически при прохождении печатной платы по конвейеру.


Заводская пайка SMD-деталей

Далее установленные по ленте движения роботы раскладывают в нужном порядке все необходимые элементы. Детали в процессе передвижения платы прочно удерживаются на установленном месте за счет достаточной липкости паяльной пасты. Следующим этапом происходит нагрев конструкции в специальной печи до температуры, которая немного больше той, при которой плавится припой. В итоге такого нагрева происходит расплавление припоя и обтекание его вокруг ножек компонентов, а флюс испаряется. Этот процесс и делает детали припаянными на свои посадочные места. После печки плате дают остыть, и все готово.

Строение диодных элементов

Главное отличие от других ламп в том, что светодиоды имеют плюсовой и минусовой контакт (анод и катод)

При пайке диода в цепи важно это учитывать

Также нужно понимать, что бывают DIP и SMD светодиоды.

Плюсовой контакт в DIP определяется достаточно просто. Стоит внимательно взглянуть внутрь колбы. Плюсовой вывод – анод – меньше минусового. На рисунке плюс – слева.

Есть и второй способ – посмотрите на длину ножки. У положительного вывода она длиннее.

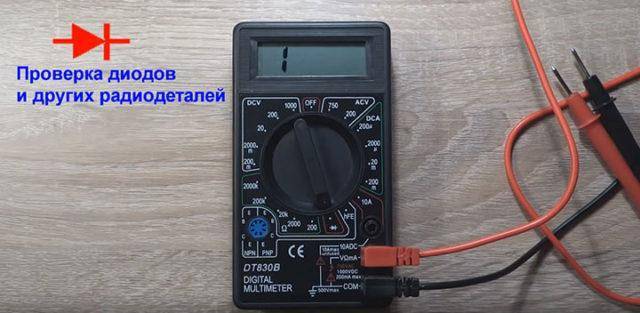

Третий способ – мультиметром. Черная клемма прибора – минусовая, красная – плюсовая. Ставим на прозвон:

Последний способ подходит для обоих типов.

Это, пожалуй, главное, что стоит знать о строении светодиода. Если интересна теория, рекомендуем посмотреть видео:

Особенности пайки электропаяльником

Пайка электропаяльником имеет ряд особенностей перед другими способами соединения. Их необходимо учитывать при выполнении монтажных работ.

Выбор флюса

Чаще всего электрики используют твердый флюс — канифоль. Есть два способа нанести ее на спаиваемые провода:

Жало паяльника касается камушка канифоли. Затем флюс переносится с разогретого острия инструмента на спаиваемые провода

Важно успеть нанести канифоль на токоведущую жилу до того, как она испарится с жала. Обычно это 3-5 секунд.
Зачищенный провод кладется на канифоль и прижимается сверху нагретым жалом

При этом флюс плавится, а провод погружается в расплав.

Пайка многожильных проводов

Многожильный провод представляет собой множество тонких проволок, сплетенных в один трос и покрытых изоляцией. Такой проводник проще паять, чем монолитный. Любой вид флюса охотно проникает и втягивается в пустоты между тонкими проволоками жилы. Касается это и припоев. Они легко пропитывают многожильный провод. Главное, как следует прогреть его, и пайка пойдет сама собой. Чтобы надежно спаять провода, их необходимо аккуратно скрутить пальцами.

Пайка распредкоробок с помощью тигля

Данный способ позволяет удобно пропаивать скрутки, которые находятся в коробках и подрозетниках. Припой заранее плавится в небольшом тигле объемом от 20 до 100 мл. Спаиваемые провода погружаются в емкость с расплавленным металлом.

Для разогрева тигля и расплавления припоя используется компактная газовая горелка. Некоторые специалисты применяют для этих целей самодельные приспособления, сделанные своими руками из мощных электропаяльников. Но такие устройства требуют напряжения, которое не всегда присутствует в ремонтируемой квартире.

Флюс для пайки алюминия

При пайке с обычной канифолью припой не будет прилипать к алюминию. Здесь необходимо использовать флюс наподобие Ф-64. Он выпускается специально для алюминиевых проводов. Средство продается в жидком виде в форме баночки с кисточкой.

Пайка позволяет надежно соединять провода при минимальных затратах. Все что нужно: паяльник, припой и флюс. Правильно пропаянный контакт прослужит не меньше, чем сама проводка.

Выбирать паяльник следует по мощности нагревателя. От этого критерия зависит максимальная толщина проводов, которые получится соединить. Тип флюса, припоя, форма и материал ручки паяльника выбираются исходя из индивидуальных предпочтений мастера.

Необходимые материалы и инструменты

Для того чтобы своими руками выполнять работы по впаиванию SMD-компонентов, понадобится наличие определенных инструментов и расходных материалов, к которым можно отнести следующие:

  • паяльник для пайки SMD-контактов;
  • пинцет и бокорезы;
  • шило или игла с острым концом;
  • припой;
  • увеличительное стекло или лупа, которые необходимы при работе с очень мелкими деталями;
  • нейтральный жидкий флюс безотмывочного типа;
  • шприц, с помощью которого можно наносить флюс;
  • при отсутствии последнего материала можно обойтись спиртовым раствором канифоли;
  • для удобства паяния мастера пользуются специальным паяльным феном.

Пинцет для установки и снятия SMD-компонентов

Использование флюса просто необходимо, и он должен быть жидким. В таком состоянии этот материал обезжиривает рабочую поверхность, а также убирает образовавшиеся окислы на паяемом металле. В результате этого на припое появляется оптимальная сила смачивания, и капля для пайки лучше сохраняет свою форму, что облегчает весь процесс работы и исключает образование «соплей». Использование спиртового раствора канифоли не позволит добиться значимого результата, да и образовавшийся белый налет вряд ли удастся убрать.

Припой для пайки

Очень важен выбор паяльника. Лучше всего подходит такой инструмент, у которого возможна регулировка температуры. Это позволяет не переживать за возможность повреждения деталей перегревом, но этот нюанс не касается моментов, когда требуется выпаивать SMD-компоненты. Любая паяемая деталь способна выдерживать температуру около 250–300 °С, что обеспечивает регулируемый паяльник. При отсутствии такого устройства можно воспользоваться аналогичным инструментом мощностью от 20 до 30 Вт, рассчитанным на напряжение 12–36 В.

Использование паяльника на 220 В приведет к не лучшим последствиям. Это связано с высокой температурой нагрева его жала, под действием которой жидкий флюс быстро улетучивается и не позволяет эффективно смачивать детали припоем.

Специалисты не советуют пользоваться паяльником с конусным жалом, так как припой трудно наносить на детали и тратится уйма времени. Наиболее эффективным считается жало под названием «Микроволна». Очевидным его преимуществом является небольшое отверстие на срезе для более удобного захвата припоя в нужном количестве. Еще с таким жалом на паяльнике удобно собирать излишки пайки.

Жало для паяльника «Микроволна»

Использовать припой можно любой, но лучше применять тонкую проволочку, с помощью которой комфортно дозировать количество используемого материала. Паяемая деталь при помощи такой проволочки будет лучше обработана за счет более удобного доступа к ней.

Инструменты и материалы

В большинстве случаев для пайки SMD-компонентов можно с успехом использовать обычный контактный паяльник с тонким жалом. Если контактные площадки хорошо очищены и применяется качественный флюс, при монтаже достаточно нанести крошечные точки припоя прямо на торцы выводов деталей SMD.

Детали расставляют по поверхности монтажной платы, используя радиомонтажный пинцет с немагнитными губками. У хорошего мастера всегда под рукой несколько пинцетов с губками разной формы. Также существуют вакуумные пинцеты с крошечной присоской на торце ручки.

Чтобы пайка получилась качественной, желательно применять оловянно-свинцовый припой с умеренной температурой плавления (245°С). Для очистки и защиты точек контакта надо использовать паяльный флюс-гель. Такие составы обеспечивают качественное соединение и почти не оставляют следов.

Распространён способ массового монтажа SMD-компонентов, при котором для нагрева всей платы целиком используют паяльную печь. Такой прибор можно сделать самому из небольшой кухонной печи.

Вместо припоя в виде тонких проволочек очень удобно использовать паяльную пасту. Такой состав выглядит как густая замазка с металлическим блеском. В ней уже смешаны мельчайшие шарики припоя и качественный флюс. Достаточно нанести пасту на точки пайки и равномерно прогреть детали в печи, паяльником или паяльным феном. Сегодня в магазинах есть широкий выбор хороших паяльных паст.

При пайке радиодеталей вполне возможны ошибки. Демонтировать SMD-детали паяльником очень неудобно. В таком случае применяют термопинцет, который зажимает деталь фактически между двух одинаковых паяльников и снимает за одно движение.

Очень удобен демонтаж SMD-компонентов с помощью термофена. При работе с феном главное – не допустить перегрева соседних деталей, которые смонтированы верно. Надо регулировать толщину раскалённой струи воздуха с помощью насадок подходящих диаметров и регулятора скорости потока.

Ошибки и основные принцип пайки

Некоторые умельцы утверждают, что паять такие элементы своими руками очень сложно и довольно неудобно. На самом деле, аналогичные работы с ТН-компонентами проводить намного труднее. И вообще эти два вида деталей применяются в различных областях электроники. Однако многие совершают определенные ошибки при пайке SMD-компонентов в домашних условиях.


SMD-компоненты

Главной проблемой, с которой сталкиваются любители, является выбор тонкого жала на паяльник. Это связано с существованием мнения о том, что при паянии обычным паяльником можно заляпать оловом ножки SMD-контактов. В итоге процесс паяния проходит долго и мучительно. Такое суждение нельзя считать верным, так как в этих процессах существенную роль играет капиллярный эффект, поверхностное натяжение, а также сила смачивания. Игнорирование этих дополнительных хитростей усложняет выполнение работы своими руками.


Пайка SMD-компонентов

Чтобы правильно паять SMD-компоненты, необходимо придерживаться определенных действий. Для начала прикладывают жало паяльника к ножкам взятого элемента. Вследствие этого начинает расти температура и плавиться олово, которое в итоге полностью обтекает ножку данного компонента. Этот процесс называется силой смачивания. В это же мгновение происходит затекание олова под ножку, что объясняется капиллярным эффектом. Вместе со смачиванием ножки происходит аналогичное действие на самой плате. В итоге получается равномерно залитая связка платы с ножками.

Контакта припоя с соседними ножками не происходит из-за того, что начинает действовать сила натяжения, формирующая отдельные капли олова. Очевидно, что описанные процессы протекают сами по себе, лишь с небольшим участием паяльщика, который только разогревает паяльником ножки детали. При работе с очень маленькими элементами возможно их прилипание к жалу паяльника. Чтобы этого не произошло, обе стороны припаивают по отдельности.

Необходимые материалы и инструменты

Для того чтобы своими руками выполнять работы по впаиванию SMD-компонентов, понадобится наличие определенных инструментов и расходных материалов, к которым можно отнести следующие:

  • паяльник для пайки SMD-контактов;
  • пинцет и бокорезы;
  • шило или игла с острым концом;
  • припой;
  • увеличительное стекло или лупа, которые необходимы при работе с очень мелкими деталями;
  • нейтральный жидкий флюс безотмывочного типа;
  • шприц, с помощью которого можно наносить флюс;
  • при отсутствии последнего материала можно обойтись спиртовым раствором канифоли;
  • для удобства паяния мастера пользуются специальным паяльным феном.


Пинцет для установки и снятия SMD-компонентов Использование флюса просто необходимо, и он должен быть жидким. В таком состоянии этот материал обезжиривает рабочую поверхность, а также убирает образовавшиеся окислы на паяемом металле. В результате этого на припое появляется оптимальная сила смачивания, и капля для пайки лучше сохраняет свою форму, что облегчает весь процесс работы и исключает образование «соплей». Использование спиртового раствора канифоли не позволит добиться значимого результата, да и образовавшийся белый налет вряд ли удастся убрать.


Припой для пайки

Очень важен выбор паяльника. Лучше всего подходит такой инструмент, у которого возможна регулировка температуры. Это позволяет не переживать за возможность повреждения деталей перегревом, но этот нюанс не касается моментов, когда требуется выпаивать SMD-компоненты. Любая паяемая деталь способна выдерживать температуру около 250–300 °С, что обеспечивает регулируемый паяльник. При отсутствии такого устройства можно воспользоваться аналогичным инструментом мощностью от 20 до 30 Вт, рассчитанным на напряжение 12–36 В.

Использование паяльника на 220 В приведет к не лучшим последствиям. Это связано с высокой температурой нагрева его жала, под действием которой жидкий флюс быстро улетучивается и не позволяет эффективно смачивать детали припоем.

Специалисты не советуют пользоваться паяльником с конусным жалом, так как припой трудно наносить на детали и тратится уйма времени. Наиболее эффективным считается жало под названием «Микроволна». Очевидным его преимуществом является небольшое отверстие на срезе для более удобного захвата припоя в нужном количестве. Еще с таким жалом на паяльнике удобно собирать излишки пайки.


Жало для паяльника «Микроволна»

Использовать припой можно любой, но лучше применять тонкую проволочку, с помощью которой комфортно дозировать количество используемого материала. Паяемая деталь при помощи такой проволочки будет лучше обработана за счет более удобного доступа к ней.

Обзор оборудования, которое может понадобиться

1. нихромовый электрический паяльник мощностью 25Вт. Это обычный хозяйственный паяльник, который раньше можно было встретить практически у любого радиолюбителя-электронщика. Сейчас они тоже распространены и стоят довольно дешево, около 200 рублей. Можно покупать любые, в том числе, китайские паяльники, они тоже служат долго – при постоянной работе до 8 лет. Самый простой паяльник состоит из жала, которое представляет собой медный прут, на торце заточенный под углом и спирали нагревателя. Ручка из дерева или теромоустойчивого пластика. Это однозначно рабочий инструмент, который годится в 90% случаев для применения в бытовых условиях и даже в некоторых ремонтных мастерских он все еще используются.

2. Паяльник на 40-80Вт с жалом, заточенным под клин, напоминающий шлицевую отвертку, для удобства пайки тяжелых элементов. Такой паяльник покупать для дома не советуем, хотя он и дешевый. Некоторые по ошибке сразу покупают его, потом возникают проблемы: сгорают некоторые компоненты, отслаиваются дорожки от печатных плат, потому что перегреваются. Для дома 25-30ВТ – более чем достаточно.

3. Газовый паяльник купить Предназначен для пайки в отсутствии электросети. Эквивалент (если переводить в электрическую мощность ) около 100Вт.

Инструмент 3 в 1:
• паяльник, который заточен под конус, жало долговечное, выполнено не из меди, а из специального термоустойчивого сплава. Подходит для гаражных работ, ремонта в машине.
• жало снимается и его можно использовать как термофен (нагрев до 600 градусов). Довольно удобно применять, если нужно прогреть термоусадочную трубку или просто деталь. Большие работы термофеном не выполнить, так как поток воздуха и давление газа составляют небольшую величину.
• меняется насадка и инструмент превращается в хорошую рабочую газовую горелку с температурой 1300 градусов. Таким образом, можно паять массивные детали или просто по надобности что-то разогревать.

4. Последний тип паяльника, который набирает обороты – это керамический паяльник. Если кто-то хочет сразу начинать с хорошего и не экономить, советуем купить его. Плюсы: очень тонкое жало, подходящее для точных (миллиметровых) работ — запаять разъемы на мобильных телефонах, монтировать или демонтировать компоненты SOIC, QFP, PLCC, BGA и т.п. Мощности хватает для любых работ. Разогревается он быстро. Если нихромовый нагреватель 1,5-2 мин выходит на рабочий режим, то здесь разогрев происходит за 20 сек. – и уже можно паять.

Идеальный вариант иметь к нему паяльную станцию и регулировать температуру от 200 до 480 градусов, подстраивая ее под припои и условия пайки. С ее помощью можно менять детали на материнских платах, на видеокартах, так и паять крупный провод. Если вы хотите со временем научиться паять качественно, то советуем начинать учиться с покупки паяльной станции.

Ошибки и основные принцип пайки

Некоторые умельцы утверждают, что паять такие элементы своими руками очень сложно и довольно неудобно. На самом деле, аналогичные работы с ТН-компонентами проводить намного труднее. И вообще эти два вида деталей применяются в различных областях электроники. Однако многие совершают определенные ошибки при пайке SMD-компонентов в домашних условиях.

SMD-компоненты

Главной проблемой, с которой сталкиваются любители, является выбор тонкого жала на паяльник. Это связано с существованием мнения о том, что при паянии обычным паяльником можно заляпать оловом ножки SMD-контактов. В итоге процесс паяния проходит долго и мучительно. Такое суждение нельзя считать верным, так как в этих процессах существенную роль играет капиллярный эффект, поверхностное натяжение, а также сила смачивания. Игнорирование этих дополнительных хитростей усложняет выполнение работы своими руками.

Пайка SMD-компонентов

Чтобы правильно паять SMD-компоненты, необходимо придерживаться определенных действий. Для начала прикладывают жало паяльника к ножкам взятого элемента. Вследствие этого начинает расти температура и плавиться олово, которое в итоге полностью обтекает ножку данного компонента. Этот процесс называется силой смачивания. В это же мгновение происходит затекание олова под ножку, что объясняется капиллярным эффектом. Вместе со смачиванием ножки происходит аналогичное действие на самой плате. В итоге получается равномерно залитая связка платы с ножками.

Контакта припоя с соседними ножками не происходит из-за того, что начинает действовать сила натяжения, формирующая отдельные капли олова. Очевидно, что описанные процессы протекают сами по себе, лишь с небольшим участием паяльщика, который только разогревает паяльником ножки детали. При работе с очень маленькими элементами возможно их прилипание к жалу паяльника. Чтобы этого не произошло, обе стороны припаивают по отдельности.

Подготовка к работам

В рамках подготовительного процесса должно быть решено несколько задач. Главная из них заключается в зачистке рабочей поверхности и, при необходимости, демонтаже сгоревшего диода. Старые элементы лучше всего убираются маломощными паяльниками на 25 Вт после облуживания кончика до необходимых размеров, что позволит удобно произвести термический срез

Далее особое внимание уделяется поверхности. Лаки и всевозможные технические покрытия должны быть также устранены механическим способом – например, зачищены строительным ножом

Теперь другой вопрос – как паять светодиоды на алюминиевые платы? На этот случай будет не лишним подготовить особый флюс для конкретного металла или же использовать универсальный оловянно-свинцовый припой. Что касается выбора паяльника, то в высокой мощности потребности не будет. Можно отдавать предпочтение компактным моделям с нагревом до 250 °C.

Строение диодных элементов и как их паять

Стандартный светодиод представляет собой стеклянную колбу с примерным диаметром в 5 мм, к которой прикреплен ножки-выводы.

Внешний вид диода

Короткая ножка представляет собой минусовый вывод, а длинная – плюсовой. Если их перепутать при пайке, то светодиод не загорится. Процесс пайки таких элементов имеет следующий алгоритм:

  • каждый диод размещаем в своем месте;
  • места пайки следует обработать обычным оловом, флюсом;
  • после этого прикладываем к ним на пару секунд паяльник;
  • после этого остатки ножек можно просто откусить.

После того как вы припаяли все светодиоды к схеме, необходимо проверить дело рук своих. Для этого их следует подсоединить к питанию. Если все диоды светятся, это означает, что вы все сделали правильно. Кроме этого есть светодиоды, которые для удобства работы с ними, выпускаются в виде специальных лент. Их можно нарезать и соединять друг с другом, что дает возможность использовать их для подсветки помещений, витрин и т.д.

Места для разрезания led ленты и пайки проводов

Резать такую ленту нужно только в соответствующих местах. Если разрезать в другом месте, то вы просто испортите изделие, повредив соединение светодиодов. Спаивать такие кусочки нужно с помощью специальных контактных площадок, которыми заканчиваются эти участки.

Обратите внимание! Паять светодиодные ленты можно при помощи паяльника с мощностью в 40 В. В качестве флюса здесь стоит использовать специальный раствор, который имеет вид геля

Помните, что концы проводов в данной ситуации стоит хорошо залудить. Также моно использовать специальные приспособления для создания контактов между кусками светодиодной ленты – коннекторы. Но они стоят достаточно дорого, поэтому редко применяются

В качестве флюса здесь стоит использовать специальный раствор, который имеет вид геля. Помните, что концы проводов в данной ситуации стоит хорошо залудить. Также моно использовать специальные приспособления для создания контактов между кусками светодиодной ленты – коннекторы. Но они стоят достаточно дорого, поэтому редко применяются.

Использование медицинских иголок

В общем суть в следующем. В аптеке покупаем иголку достаточно тонкую чтобы пролезла в монтажное отверстие и достаточно толстую чтобы можно было одеть на вывод впаянной микросхемы.

Надфилем спиливаем кончик иглы, чтобы получилась простая полая трубочка, будет еще лучше если отверстие немного развальцевать. Получилась хорошая демонтажная игла

А работать с ней очень просто. Одеваем нашу трубочку на вывод микросхемы, паяльником разогреваем место спая. Теперь пока припой еще в жидком виде иголку просовываем в монтажное отверстие и начинаем неистово вращать иглу до момента застывания припоя. Одев иглу на вывод мы тем самым изолировали ножку микросхемы от припоя.


Игла имеет особое покрытие которое ухудшает смачиваемость припоем, поэтому припой к игле не липнет.

Сейчас кстати в продаже имеются специальны демонтажные трубочки различных диаметров так что мед. иглы можно уже не покупать.

Процедура ручной пайки SMD-светодиодов на плату

Если вы будете ремонтировать светотехническое изделие с SMD-светодиодами, то процедура будет состоять из таких этапов:

  1. демонтаж светодиода, вышедшего из строя;
  2. подготовка места пайки нового светодиода;
  3. установка светодиода на место и его крепление;
  4. пайка светодиода;
  5. промывка пайки и ее защита.

Для демонтажа можно использовать обычный маломощный паяльник, например, мощностью 25 Вт. Ему утончают жало до 1 – 2 мм и облуживают кончик.

Если пайки были покрыты защитным лаком, то его или смывают, или аккуратно сдирают небольшую часть скальпелем или монтажным ножом. Очищенное место быстро прогревают жалом паяльника до расплавления припоя и «промокают» его кусочком экранирующей оплетки, снятой с кабеля. Можно для этой цели скрутить в «кисточку» несколько тонких проводков.

Так распаивают и очищают все контакты корпуса светодиода, после чего снимают его с платы. Контактные площадки на плате паяльником очищают от остатков припоя. Новый светодиод устанавливают на его штатное место. Смачивают контактные площадки и контакты SMD-корпуса спирто-канифольным флюсом и пропаивают их.

Делать это нужно быстро, чтобы не была превышена допустимая температура пайки светодиодов.

Полученные пайки должны иметь гладкую блестящую поверхность и полностью покрывать контакт на корпусе и контактную площадку на плате.

После проверки качества пайки они промываются спиртом от остатков флюса. После чего они и корпуса светодиодов защищаются от внешнего воздействия нанесением слоя защитного лака. Так паяют вручную при мелкосерийном производстве.

Если имеется возможность изготовления трафаретов для нанесения паяльной пасты на контактные площадки на плате, то одному человеку можно делать до 5 и более тысяч паек за смену. Паяльная паста – это смесь флюса и пылеобразного припоя.

В наше время самым распространенным видом освещения является светодиодное. Благодаря огромному количеству преимуществ, такие источники света заняли свое место практически в любой сфере человеческой деятельности.

Без них уже нельзя представить радиоэлектронную технику, современные игрушки и многие другие атрибуты современного общества. Особенно часто в качестве осветительных приборов сегодня используются светодиодные ленты

Поэтому очень важно знать, как паять диоды своими руками, чтобы самостоятельно чинить в быту вышедшие из строя радиоэлектрические детали или их правильно заменить

Что такое СМД и основные принципы

Применение флюса для пайки СМД компонентов имеет свои особенности, которые позволяют улучшить соединение поверхности микросхем и плат. Общая рекомендация по применению флюса для пайки SMD эффективны к чип-резисторам, а также SOIC, LQFP, QFN и другие. Нанесение тончайшего слоя материала позволяет осуществлять производственную пайку без ущерба качества. Кстати, дословно с английского значение паста для пайки SMD, переводится как «использование компонентов для поверхностной пайки»(Surface Mounted Devices). Как видно из рабочего названия пасты, она позволяет обеспечить достаточную монтажную плотность соединения по сравнению с обычными технологиями.

Процесс пайки SMD компонента

Большинство умельцев ошибочно считает, что использование СМД-компонентов непрактично в домашних условиях. Большинство мастеров считает, что только ТН-технология может понадобиться в домашних условиях, хотя главная проблема, это выбор правильного диаметра жала паяльника. Неопытные мастера действительно не знают тонкостей применения пайки SMD паяльной пастой, так как результатом работы является «заляпывание» оловом СМД – контактов печатной платы. Чтобы избежать типичных ошибок, следует учитывать некоторые параметры: капиллярный эффект, который должен иметь тонкую структуру строения, а также поверхностное натяжение и правильное смачивание обрабатываемой поверхности. Игнорирование поставленных задач не сможет в полной мере ответить на трудный вопрос, какой флюс лучше для пайки SMD в домашних или промышленных масштабах.

Как видно из общего описания, действия мастера сведены к минимуму и флюс для пайки SMD компонентов осуществляет только разогрев ножек применяемых частей микродеталей. Помните, при работе с очень мелкими компонентами и деталями может произойти схватывание (непредвиденное соединение) технологических элементов к жалу работающего горячего паяльника, что негативно сказывается на дальнейшей работе микросхемы.

Основные выводы

Пайка светодиодов SMD не представляет большой сложности, но требует аккуратности и осторожности. Следует помнить об опасности перегрева элементов, результатом которого будет их выход из строя

Необходимо обеспечить соблюдение условий:

  • использовать маломощный паяльник с температурой нагрева не выше 260°;
  • применять качественный флюс (специалисты рекомендуют специальный состав для пайки алюминия);
  • ограничивать время контакта светодиодов с жалом паяльника.
