Какими способами соединяют алюминиевый и медный провода

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Выполняем соединение с помощью клеммной колодки

Все большую популярность набирает метод соединения проводников специальными клеммными колодками. По надежности этот вариант проигрывает предыдущему, но и свои плюсы у него тоже имеются.

Клеммы дают возможность соединять провода максимально быстро, просто и качественно. При этом не надо ни формировать колечки, ни изолировать соединения – колодки сконструированы так, что вероятность соприкосновения оголенных частей кабелей исключается.

Соединение выполняем следующим образом.

Первый шаг.

Счищаем изоляцию с соединяемых концов проводов примерно на 0,5 см.

Второй шаг.

Вставляем кабели в клеммную колодку и зажимаем винтом. Затягиваем его с небольшим усилием – алюминий является достаточно мягким и хрупким металлом, так что лишняя механическая нагрузка ему не нужна.

Клеммные колодки очень часто применяются при подключении осветительных приборов к проводам из алюминия. Многократные скрутки приводят к быстрому излому подобных проводников, в результате чего от их длины практически ничего не остается. В таких ситуациях и пригодится колодка, ведь для соединения с ее помощью достаточно всего лишь сантиметровой длины кабеля.

Также клеммы очень хорошо подходят для соединения сломанных кабелей, проложенных в стене, когда прокладка новой проводки является нецелесообразной, а оставшейся длины проводников недостаточно для выполнения соединений другими методами.

Важное замечание! Колодки можно заштукатуривать только при условии их установки в распределительной коробке. Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки

Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки

Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки.

Одноразовые клеммные колодки позволяют соединять одножильные проводники сечением в пределах 1,5-2,5 мм 2 . Если верить производителям, такие колодки разрешается использовать для соединения кабелей в системах с током вплоть до 24 А. Однако профессиональные электрики относятся к такому заявлению скептически и не рекомендуют подавать на клеммы нагрузки выше 10 А.

Многоразовые же колодки оснащаются специальным рычажком (обычно он окрашен в оранжевый) и позволяют соединять кабели с любым количеством жил. Допустимое сечение соединяемых проводников – 0,08-4 мм2. Максимальный ток – 34А.

Для выполнения соединения с помощью таких клемм делаем следующее:

  • снимаем с проводников 1 см изоляции;
  • поднимаем рычажок клеммы вверх;
  • вставляем провода в клемму;
  • опускаем рычажок.

Клеммы без рычажков просто защелкиваются.

В результате кабели будут надежно зафиксированы в колодке. Затраты на выполнение такого соединения будут более существенными, зато вы потратите на работу гораздо меньше времени и избавите себя от необходимости использования каких-либо дополнительных инструментов.

Электрохимическая коррозия

При соприкосновении проводов основная причина их разрушения — электрохимическая коррозия. Если алюминиевые проводники будут контактировать между собой или с другими металлами, то при отсутствии негативного воздействия природных факторов такое соединение будет вечным. Проблема в том, что влага есть везде, и ее наличие провоцирует начало процесса электролиза, в результате чего металлы начинают разрушаться.

У каждого проводника есть электрохимический потенциал, эта характеристика используется при создании гальванических элементов. Чтобы понять, какие металлы можно соединять между собой, учитывают величины их электрохимического потенциала и сравнивают эти значения. Разница не должна превышать 0,6 мВ. Удобно пользоваться электрохимическим рядом напряжений. Чем дальше друг от друга в нем расположены элементы, тем активнее будет реакция. Разрушается металл, находящийся левее, т.е. при соединении, например, меди и алюминия страдает последний.

Неразъемное соединение

Если в дальнейшем не планируется разбирать соединение проводов, то можно использовать так называемые неразъемные способы. Данные методы являются одними из наиболее надежных. Желательно их использовать, прежде всего, в труднодоступных местах.

Одним из наиболее легких методов неразъемных соединений является опрессовка. Для этого берется алюминиевая трубка подходящего диаметра, провода скручивают между собой, вставляют в эту трубку и зажимают пресс-клещами. Лучше всего здесь, чтобы проводники входили максимально плотно.

Лишь в этом случае соединение получится наиболее прочным. Стоит отметить: если провода входят в трубку довольно плотно, то скручивать их между собой даже не придется. На последнем этапе соединение изолируют.

Сегодня в продаже можно найти специальные наконечники для изготовления данного соединения, у которых уже имеется изолирующий колпачок. Он сжимается вместе с наконечником и обхватывает провода, закрывая к ним какой бы то ни было доступ.

Для получения качественного неразъемного соединения, нужно иметь специальные клещи, которые будут не перекусывать, а лишь сдавливать. Если их нет в наличии, то вполне подойдут и стандартные пассатижи.

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

  • с использованием другого металла;
  • препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

  1. Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
  2. Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
  3. Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

Клеммные колодки

Клеммные колодки бывают:

  1. Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
  2. Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

  • кабель очищается от изоляционного покрытия;
  • жилы зачищаются до металлического блеска;
  • на многоразовом клеммнике поднимается рычаг;
  • очищенная часть провода вставляется в отверстие колодки до упора;
  • рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

  • выбор гильзы и регулировку инструмента;
  • очищение проводов от оплетки;
  • зачистку жил (для этого используется наждачная бумага);
  • нанесение кварцево-вазелинового состава;
  • введение концов кабелей в заклепку;
  • обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
  • изоляцию мест соединений.

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов “орех”, однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Клеммная колодка

Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.

Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.

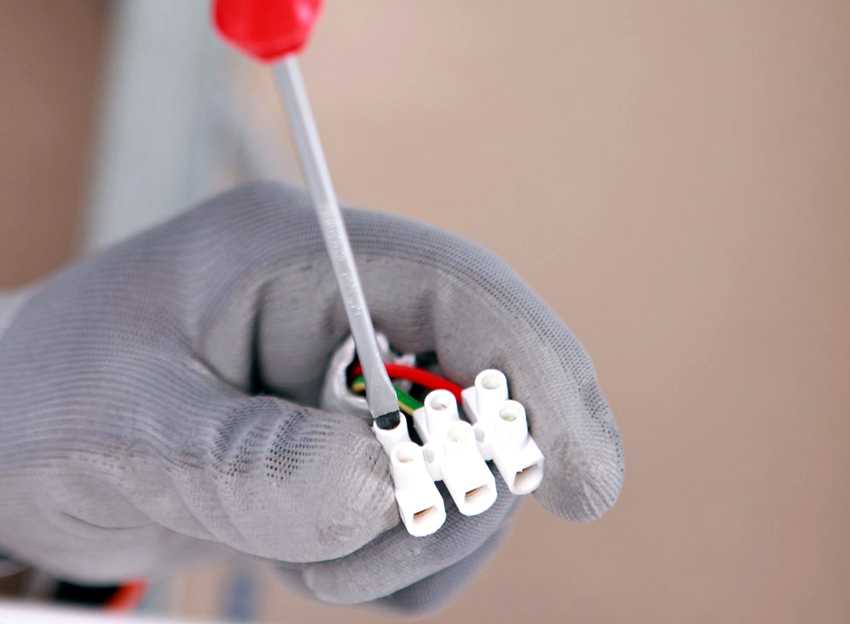

Пользоваться клеммными колодками очень просто:

  1. Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
  2. На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
  3. Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.

Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.

Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.

Как соединить провода с помощью клеммной колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Полезные рекомендации

В завершение приведем несколько советов, которые должны быть учтены при организации проводки:

  1. В случае самостоятельного проектирования проводки в доме или квартире, лучше выбирать медные провода. При меньшем сечении они выдерживают большее токи и более стойки к частым сгибаниям. Не менее важный момент — объем. Медные провода компактны, что упрощает процесс создания штробы. Например, при подключении приемника мощностью 7-8 кВт алюминиевый провод должен иметь сечение около 8 мм. В кабеле три жилы и плюс оплетка. В итоге общий диаметр составляет около 1,5 сантиметров. Для сравнения медь может иметь сечение 4 кв.мм, а общий диаметр — не более сантиметра.
  2. При установке розетки должен использоваться трехжильный кабель, с заземляющим проводом. Расстояние розетки от пола — 30 см. При организации осветительной цепи допускается применение кабелей с двумя жилами (заземление здесь не нужно).
  3. Запрещено вешать всю нагрузку на одну пару проводов (тем более, если они алюминиевые). Оптимальный вариант — разделение цепи на несколько линий. Например, через один автомат питается ванная, через другой — освещение, через третий — кухня и так далее. Сечение провода для кухни и ванной должно быть 4 или 6 кв.мм, а для цепи освещения — 1,5 или 2,5 мм.

Сложнее всего обстоят дела в старых квартирах, где смонтированы алюминиевые провода, которые отжили свой ресурс и требует замены. Проводка сечением 2,5 кв.мм выдерживают нагрузку не более 20 Ампер, чего недостаточно для современных электроприемников. Кроме того, изоляция проводов со временем теряет эластичность и постепенно разрушается. В такой ситуации единственным решением является полная замена проводки на медные провода.

Подробнее, почему стоит заменить алюминиевую проводку на медную в старом доме, смотрите в этом видео:

Правила безопасности

При выполнении всех электротехнических работ, чтобы обезопасить себя и окружающих, соблюдают правила техники безопасности, четко следуют разработанным инструкциям:

  • простая скрутка алюминиевых жил с медными или алюмомедными не допускается, т.к. в процессе электролиза контакт разрушается, перегревается, искрит;
  • во время сварки обязательно используют защитную маску и резиновые сапоги;
  • в помещении, где выполняют сварочные работы, надежно защищают легковоспламеняющиеся предметы;
  • алюминиевую проводку, особенно если она открытая, лучше укладывать в гофрированные рукава, а места соединений помещать в распределительные коробки;
  • сварку и пайку выполняют только люди, имеющие соответствующие навыки;
  • все оголенные части проводов надежно изолируют.

Сделать это очень просто

  • Канцелярским ножом аккуратно надрезаем и снимаем изоляцию из проводов примерно на 6-7 см. Не ставьте нож перпендикулярно, таким образом можно надрезать жилу провода. Лучше это делать под углом, примерно так, как затачиваете карандаш.
  • С помощью паяльника покрываем медный провод припоем. Для этого набираем на жало паяльника припой и окунаем в канифоль. После того как канифоль расплавится, очень быстро проводим жалом по проводу.
  • Убеждаемся, что медный провод хорошо облужен. Припой должен полностью покрыть провод.
  • Делаем скрутку облуженного медного и алюминиевого проводов. Хорошая скрутка должна занимать в результате примерно 4 см.

Способ хорош тем, что не требует наличия зажимов, или если болтовое соединение не помещается в коробку.

Несмотря на то, что способ простой и быстрый, все же, если громоздкость соединения не является проблемой — лучше использовать резьбовое соединение, оно будет более надежным. Резьбовое соединение проводов из меди и алюминия

тоже выполняется довольно просто. Для такого типа соединения необходимо подготовить пружинную шайбу, три простые шайбы и гайку. Если проводники имеют диаметр жил до 2 мм, выбираем винт М4.

  • Снимаем изоляцию примерно на длину в четыре диаметра винта.
  • Зачищаем металл до блеска и формируем колечки.
  • Одеваем на винт пружинную шайбу, потом простую шайбу, далее колечко одного проводника, простую шайбу, колечко второго проводника, шайбу, гайку.
  • Завинчиваем винт и стягиваем все до выпрямления пружинной шайбы и дожимаем еще примерно на половину оборота.

Если медный провод многожильный, сначала его нужно пролудить. Не забывайте, что такие соединения необходимо периодически проверять: оптимальная частота – раз в год.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

В чем причина несовместимости?

  • Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
  • Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
  • Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.

Короткие выводы

Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:

  1. Не допускать прямого контакта медного и алюминиевого проводника.
  2. Исключить доступ воздуха в соединительный узел.

Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.

Меры безопасности

Советы, которые позволят осуществить безопасное соединение двух типов кабелей друг с другом:

  1. Если подключение выполняется методом пайки, то надо помнить один момент. Лужение меди — простой процесс. В случае с алюминием придется использовать специальный припой.
  2. При выполнении задачи не допускается сильное сжимание мест соединений кабелей. Некоторым потребителям непонятно, почему так делать нельзя. Это приводит к деформированию и повреждению проводников, в итоге возможна потеря тока.
  3. Осуществляя подключение, надо следовать маркировке и правильно выбирать клеммные зажимы. Учитывается сечение жилы, а также метод монтажа — в доме или на улице.

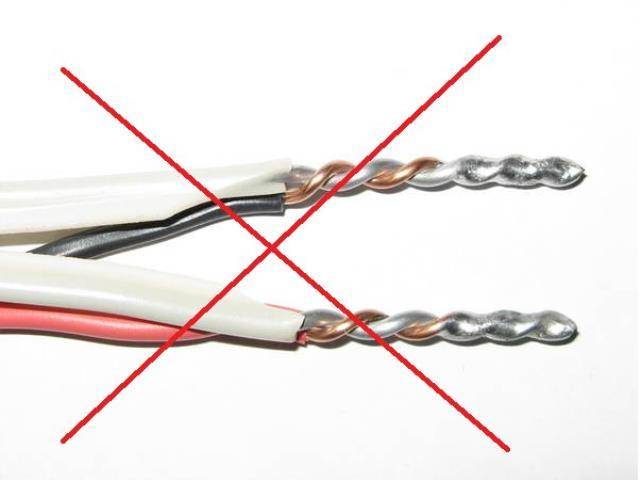

  4. Не допускается использование способа обычной скрутки при соединении проводников из разных материалов. Этот вариант небезопасен и приедет к нагреву и возгоранию.

Как соединить медь и алюминий с помощью клеммных колодок

Клеммник для соединения проводов может оснащаться зажимным либо болтовым механизмом. Подобная конструкция обеспечивает подключение к материалам двух типов – алюминиевому и токопроводящему. Между собой они контактируют посредством стальной пластины. Она произведена из нейтрального материала, который не склонен вступать в реакции с алюминием – зачастую это пластины из латуни либо луженой меди.

Колодка для проводов, содержащая болтовой зажим, характеризуется большей надежностью и применяется в низковольтных силовых цепях. Зачастую такой зажим выполняется с применением «ореха». Он представляет собой небольшую разветвительную коробку, которая сделана из диэлектрических материалов. Подобное название прибор получил благодаря своей форме. Внутри него располагается блок пластин из металла, посредством которых и обеспечивается контакт между медными и алюминиевыми проводами.

Каждый из вышеописанных методов является разъемным соединением. Это значит, что при необходимости можно неоднократно выполнять их отключение и подключение.

На заметку! Замена старой проводки рекомендуется в любом случае. Медная отличается нагрузочной способностью, которая соответствует потреблению электроустройств. Если же нет возможности выполнить тотальную замену, ее производят частично. Тогда и появляется вопрос, как правильно соединять провода.Наибольшее распространение для соединения проводов получил клеммник.

Клемма для соединения проводов, которая получила наибольшее распространение, способна обеспечить подключение до восьми проводников с разным сечением, а также позволяет прикрепить на рейку DIN посредством особого адаптера для монтажа.

Итак, соединяем медь с алюминием:

-С помощью клемных зажимов;

-Болтовое соединение через шайбы

-Слой из нейтрального материала

Клемные зажимы- это ответвительные сжимы (так называемые “орехи”), wago, клемники в изоляции и т.п.

Ну болтовое соединение итак понятно- делается петля на проводе, вставляется болт, а между медью и алюминием- стальные шайбы.

Такое соединение гораздо надежнее всех клемников и зажимов, единственный минус- большие габариты, в распредкоробке много метса занимают.

Я так сам делал например на вводе в дом- когда надо было соединить медный кабель с алюминиевым вводом от ВЛ. Да еще кабель был четырехжильным, а сеть- 220.

Тогда сделал на фазу и ноль по две жилы кабеля, соединил через болтовое соединение с обрезком алюминиевого провода, и уже этот обрезок был подключен энергетиками на ввод.

Уже второй год прошел- замечаний нет))) Это при наличии электроплиты в доме и всего прочего- электротитан, чайник, утюг, микроволновка и т.д.

Сейчас про слой из нейтрального материала. Я имею ввиду- свинцово-оловянный припой.

Как это делается покажу на фото:

Это хороший выход из положения когда нет под рукой зажимов или не хочется их использовать, а болтовое соединение не помещается в коробку.

Тогда надо покрыть медный провод припоем и сделать скрутку с алюминием- соединение будет надежным! Хотя и по ПУЭ- неправильным…

Там требуется или пайка-сварка или клемники-болты, чистая скрутка по ПУЭ- вне закона…

Хотя я лично однажды вскрыл распредкоробку освещения в старом доме- там с выключателя медный провод шел, а на лампочку- алюминиевый. Скрутка была чисто медь с алюминием без вских клемников, припоя и т.д.

Так состояние- как будто только что скрутили !

Все чистенько, никакого окисла и подгара. Я думаю это потому, что в квартире было всегда сухо и к тому же распредкоробка была наглухо запечатана в стене- то есть воздух в нее не проникал.

А поэтому и алюминий не окислялся и к тому же нагрузка на скрутку была минимальная- всего одна лампочка подцеплена.

Поэтому если через соединение медь-алюминий будет проходить большой ток, то лучше сделать болтовое соединение как самое простое, посложнее- пайка.

А вот ваговский зажим в таком случае я бы не рекомендовал использовать, лучше другие клемники где провода хотя бы винтом зажимаются.

Итак, сейчас вы знаете как соединять медный провод с алюминиевым и если вам придется это делать- уверен, вы сделаете правильный выбор!

В квартирах домов старой постройки зачастую электропроводка выполнена из алюминиевых проводов, соединенных между собой методом скрутки. При подключении к алюминиевой электропроводке светильников, установке дополнительных розеток и другого электрооборудования необходимо учитывать, что при повышенной влажности сопротивление контакта между алюминиевыми и медными проводами со временем увеличивается. Это приводит к нагреву места соединения и разрушению контакта.

Для надежного соединения медных и алюминиевых проводов между собой необходимо соблюдать простые правила, о которых и пойдет речь.
