Как правильно выбрать УЗО по мощности: существующие виды УЗО + тонкости выбора

Да будет срач!

Отдельная дисциплина споров – какое УЗО лучше, электромеханическое или электронное. В электромеханическом УЗО для отключения используется энергия дифференциального тока, поэтому оно может сработать при обрыве нулевого проводника, да и в целом не содержит нежной электроники, но содержит нежную механику. Электронное УЗО требует питания для работы электронного усилителя, поэтому при обрыве нуля работать перестает, часто не отключая цепь. У каждой конфигурации есть свои достоинства и недостатки. А для защиты от обрыва нуля я настоятельно рекомендую ставить реле контроля напряжения.

Но так как большинство читателей ждет от меня конкретного ответа – скажу, что это не важно. Есть требования стандартов, есть требуемые характеристики, и конкурентная цена в конце концов

Поэтому производитель дает ровно то, что от него требуют, а вот как получено желаемое – не так важно. А если производитель рукожоп, то отсутствие электроники автоматически не означает, что изделие выйдет годным. Кроме того, УЗО типа B без добавления электроники изготовить не получилось ни у одного производителя.

Для контроля исправности УЗО на передней панели есть кнопочка “тест”, которая замыкая резистором цепь, имитирует появление дифференциального тока. Если УЗО при нажатии на кнопку тест отключилось – то оно исправно. Проверку исправности УЗО производители рекомендуют производить ежемесячно (какие оптимисты!), ну или я реалистично говорю о тесте раз в пол года.

УЗО

Автоматическое выключение от сети при коротком замыкании способно предотвратить возгорание проводки. И это основная задача, с которой справляется автомат. Существуют также устройства, способные сравнивать ток, поступающий к электроприборам, с током, протекающим от них. Таким образом, устройство защитного отключения реагирует на утечку тока и защищает от замыкания сети на землю. Это более сложный вариант, способный предотвратить возгорание при замыкании на землю или защитить человека от поражения при случайном касании к оголенным участкам проводки. УЗО в обязательном порядке должны использоваться в участках, где имеется вероятность поражения: например, на улице или во влажных помещениях вроде ванных комнат.

Ключевым параметром УЗО является величина тока утечки: от нее зависит чувствительность устройства. Эта величина измеряется в миллиамперах (мА) и чем она меньше, тем чувствительнее прибор. Наиболее чувствительные варианты (10 или 30мА) целесообразно установить в цепи ванной комнаты. Во избежание ложных срабатываний в цепях с мощными нагрузками (более 2кВт) рекомендуется использовать УЗО с номиналом в 100мА.

Устройство защитного отключения может быть общим и устанавливаться после электросчетчика, и перед автоматами для отдельных контуров сети. Учитывая разный принцип работы и задачи, установка приборов должна быть комплексной. Существуют и комбинированные варианты: дифференциальный автоматический выключатель (дифавтомат или АВДТ) может совмещать в себе эти функции.

Типы ВДТ по принципу срабатывания

По принципу срабатывания УЗО подразделяют на электронные и электромеханические. Электронные УЗО на порядок дешевле, чем электромеханические УЗО. Это объясняется его меньшей надежностью и дешевизной производства. Электронное УЗО «питается» от сети, и работа электронного УЗО зависит от параметров и качества этой самой электросети.

Приведу такой пример, у нас отгорел ноль в этажном щитке, соответственно пропадет питание электронного УЗО и оно не будет работать. И если в этом время произойдет замыкание фазы на корпус прибора, а человек его коснется, то электронное УЗО не сработает, т.к. оно просто напросто не работает, нет питания электроники из-за обрыва нуля. Или если по-простому электроника – это электроника, а китайская электроника – это вдвойне «электроника», которая может отказать в любой момент. Поэтому электромеханическое УЗО, которое не зависит от состояния сети, намного надежнее, чем электронное УЗО.

В основе принципа действия лежит сравнение входящего и выходящего тока УЗО обычного дифференциального трансформатора тока, и если ток не равен и больше уставки (номинальный отключающий ток УЗО в мА), как уже указывалось выше, то УЗО отключается.

По этим схемам можно определить, электронное УЗО или электромеханическое, схемы наносят на корпуса УЗО.

Известные производители, такие как ABB, Шнайдер Электрик, Хагер или Легранд не производят электронных УЗО, только электромеханические УЗО. Я ставлю в свои электрощиты электромеханические УЗО.

Для сравнения электронного и электромеханического УЗО предлагаю фото с их “внутренностями”. Я бы выложил электронное УЗО, какого-либо известного бренда, а не китайского, но, как писал выше, АББ, Шнайдер Электрик, Легранд и другие серьезные производители, не выпускают электронных УЗО.

Номинальный (пропускной) ток УЗО

Значение данной электротехнической характеристики напрямую зависит от количества и мощности (Ватт) ваших электрических приборов. Т.е. общее (вводное) УЗО должно иметь номинальный ток, рассчитанный на все бытовые электроприборы, установленные у вас. Для линейного устройства защиты рассчитывается суммарная мощность приборов на данной линии электропроводки. Например, если у вас установлено УЗО отдельно для кухни, то и суммарную мощность вы вычисляете для электроприборов, установленных на кухне. Сила тока (I, Ампер) вычисляется по формуле: I = P/U , где Р — мощность (Ватт), U — напряжение (Вольт).

Общие правила выбора и монтажа

Помимо критериев выбора УЗО, существуют общие полезные рекомендации при покупке и установке этого оборудования.

Они помогут не ошибиться и сразу приобрести подходящую для конкретной квартиры или дома модель.

Игнорирование правил монтажа проводки и отсутствие УЗО в схеме электроснабжения может привести к пожару во всем доме

Советы по выбору следующие:

Рекомендуется брать УЗО, которые при срабатывании отключают не только фазу, но и «ноль».
В рамках контролируемого аппаратом контура не должно быть заземленных электроприборов.
Прибор должен срабатывать при краткосрочных падениях напряжения на 50% от номинального, которые могут произойти в первые мгновения короткого замыкания.
Клеммы УЗО должны быть выполнены из слабо окисляемого материала и снабжены надежной системой фиксации проводов.
Преимущество при покупке следует отдавать аппаратам с функцией защиты от короткого замыкания и перегрузки.
УЗО второго уровня можно не устанавливать на безопасные группы оборудования, например, на потолочные источники освещения.
На душевые кабинки и джакузи рекомендуется устанавливать приборы с пороговым дифтоком 10 мА.
Следует обращать внимание на возможность подключения к аппарату алюминиевых проводов. Некоторые устройства работают с ними некорректно.. Установить правильно выбранное УЗО можно и самостоятельно

Этот процесс мало отличается от монтажа розетки или выключателя

Установить правильно выбранное УЗО можно и самостоятельно. Этот процесс мало отличается от монтажа розетки или выключателя.

Важно внимательно рассмотреть схему подключения проводов и сделать так, как на ней указано

Параметры выбора УЗО

Тип расцепления

УЗО, устанавливаемые в квартирах, имеют два типа расцепления: А и АС.

Устройства типа АС срабатывают на переменный синусоидальный ток утечки, который появляется внезапно или постепенно растет.

Устройства типа А срабатывают на переменный синусоидальный и постоянный пульсирующий токи утечки, которые возникают внезапно или постепенно увеличиваются (рекомендованы для установки на линии, обслуживающие бытовые электроприборы, где установлены выпрямители и импульсные блоки питания: компьютеры, телевизоры и прочее оборудование, оснащенное электроникой).

Селективность

Селективное УЗО (S – с большей выдержкой, G – с меньшей выдержкой) устанавливают на вводе перед прочими устройствами, обслуживающими разные группы в квартире или коттедже.

Оно фиксирует утечку, но срабатывает лишь через определенный промежуток времени (задержка 0,2-0,5 секунды). Благодаря этому группы, где не было утечки, не обесточиваются.

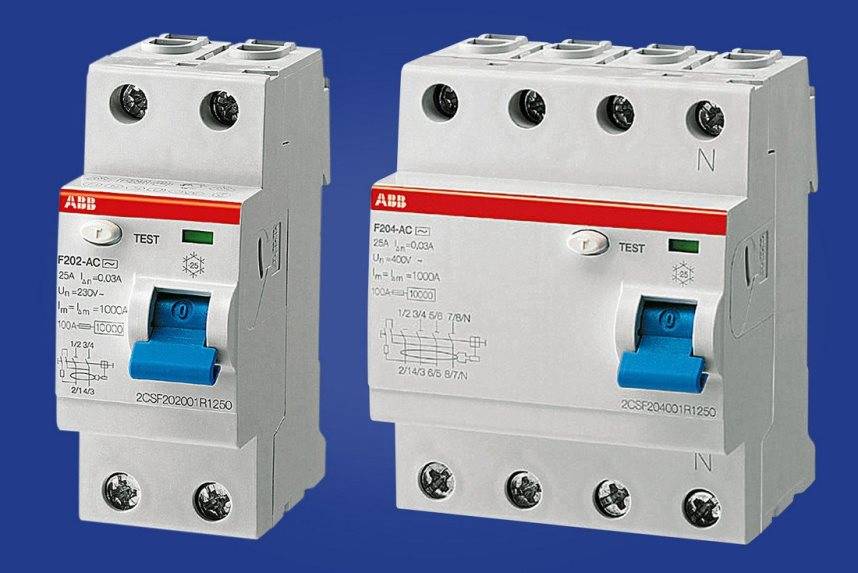

Количество полюсов

В зависимости от напряжения в сети зависит количество полюсов в используемом устройстве: для сети 220 В – двухполюсный, для сети 380 В – четырёхполюсный.

Номинальный ток защиты

Параметр определяет, какой силы ток сможет пропускать устройство при продолжительном режиме работы. Показатель должен быть равным или на ступень выше, чем у автоматического выключателя, защищающего этот же участок цепи.

Номинальный отключающий дифференциальный ток

Этот показатель определяет ток утечки, при котором выключатель сработает. Универсальным считается УЗО с показателем 30мА, оно обеспечит защиту от поражения током и возгорания, может использоваться в линиях с достаточно большой нагрузкой без ложных срабатываний.

Выключатели с показателем менее 30мА не всегда способны обеспечить пожаробезопасность, при значительных нагрузках часто срабатывают ошибочно.

Номинальное время отключения

Показатель, определяющий временной промежуток между моментом появления утечки и моментом срабатывания выключателя. Стандарты определяют максимально допустимое время срабатывания до 0,3 секунды, качественные устройства срабатывают за 0,02-0,03 секунды.

Рабочий температурный режим

Большинство выключателей предназначены для эксплуатации в температурном диапазоне от — 5 °C до + 40 °C, при необходимости можно приобрести устройство, способное реагировать при морозе до -25 °C.

Как выбрать УЗО. Расчет под рассмотренный пример

В предыдущем пункте мы рассмотрели какие автоматические предохранители понадобятся для конкретного дома. Теперь исходя из этих данных с помощью расчета определим необходимые узо автоматы под данную конфигурацию. Для наглядности и удобства выбирать устройство защитного отключения будем по сформированным в таблице выше группам. Но для начала определимся с рекомендациями и уже известными методиками выбора и расчета:

1. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельный узо автомат на каждую группу потребителей. Для этих целей применяются устройства со значением величины силы тока утечки (уставка) 10 мА и 30 мА, при котором срабатывает защита.
2. Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем примере к влажным группам отнесем санузел на втором этаже, в котором будет находиться стиральная машина.
3. Номинальный ток устройства защитного отключения выбирается равным или на ступень выше номинального тока автоматического выключателя, который защищает данный участок цепи.

Исходя из первого и второго пунктов можно определиться со следующим: во всех группах кроме «розетки санузел 2 этаж» устанавливаем устройства с уставкой 30 мА, а во влажную группу санузла второго этажа — 10 мА.

Исходя из третьего пункта можно предварительно определиться с номиналом устройства защитного отключения под конкретный автоматический выключатель группы потребителей:

Таблица 2. Выбор УЗО для групп потребителей

Дополнить ответ на вопрос как выбрать узо для квартиры или дома можно проверкой предварительно выбранных нами типов устройств по усечке. Они должны выполнять защитные функций согласно нормам. Для этого необходимо рассчитать ток утечки электроустановки IΔ:

IΔ = IΔэп + IΔсети, где IΔэп — ток утечки электроприемника, мА; IΔсети — ток утечки сети, мА.

При расчете тока утечки в электроустановке ПУЭ предписывают принимать ток утечки электроприемников из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки цепи из расчета 10 мкА на 1 м длины фазного проводника. Соответственно:

• IΔэп = 0,4 X Iрасч,где Iрасч — расчетный ток в нагрузке цепи, А.
• Iрасч = Iном = Pном / (Uном X cosφном).

Коэффициент мощности cos φ характеризует количество реактивной энергии, потребляемой устройством. Большинство бытовой и офисной техники имеет активный характер нагрузки (реактивное сопротивление у них отсутствует или мало), для них cos φ=1.

Номинальную мощность Pном (Вт) в нашем случае берем из групп потребления, где каждой задавали ориентировочную мощность потребления. Чтобы стало понятнее, возьмем группу «розетки 1 этаж». В нее входят гостиная, комната, коридор и санузел. Мы задали ориентировочную мощность потребления для отдельных комнат 1600 Вт. Суммарно для группы этот показатель будет 4800 Вт.

Номинальное напряжение для однофазной сети Uном = 220 В.

IΔсети = 0,01 X Lпровода, где Lпровода — длина фазного проводника, м.

Согласно требованиям ПУЭ суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального отключающего дифференциального тока IΔn УЗО. То есть номинальный дифференциальный отключающий ток устройства (который нанесен на корпусе) должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

Пример расчета соответствия устройства в группе потребителей

Рассмотрим группу «розетки 1 этаж»:

• IΔn = 30 мА(из таблицы 2).
• Uном = 220 В.
• Pном = 4800 Вт.
• Lпровода — в данном случае неизвестно, и его оптимальную длину определим.

По условию IΔn > = 3 IΔ , IΔ

Iрасч = 4800 / 220 = 21,81 А.

IΔэп = 0,4 X 21,81 = 8,73 А.

По основной формуле IΔ = IΔэп + IΔсети:

10 = 8,73 + (0,01 X Lпровода);

(10-8,73) / 0,01 = Lпровода;

Lпровода = 127 метров.

Вывод: установленный на рассмотренную группу УЗО 25 А 30 мАв паре с автоматом C25 1Pприемлем при учете что протяженность фазного проводника не превысит 127 метров. Естественно, на этапе проектирования и монтажа вы будете знать длину провода, задействованного в каждой конкретной группе. И для проверки соответствия по формуле рассчитывается IΔ.Полученный ток умножаем на три и сравниваем с маркировкой использованного устройства защитного отключения. Должно выполняться условие IΔn > = 3 IΔ.

Допустим, Lпровода в группе = 250 метров; тогда исходя из предыдущего расчета IΔ=8,73+(0,01 X 250) = 11,23 мА; 3 IΔ = 33,69 > IΔn.Условие не выполнилось. Как выход, можно разделить группу на две.

Схема однофазного подключения

Для простоты, наглядности и наиболее легкого восприятия на схеме изображены 2 линии. Подобные схемы обычно применяются в квартирах многоэтажек. Пусть с 1 линии питается электрическая плита, а со второй – ванная комната. Из соображений безопасности, для влажного помещения выбрали УЗО с меньшим диф. током. Приведенная схема обеспечивает селективное защитное отключение (избирательное). Например, при повреждении в эл. плитке (линия 1) сработает УЗО 30 мА. При этом ванная комната (линия 2) останется в работе. Так же и в обратном случае. В случае пожара, плавки проводов, ток утечки будет расти. По мере его увеличения последовательно отключатся сначала линия 2, потом линия 1. Когда диф. ток превысит значение в 100 мА, сработает вводное УЗО и отключит ввод. УЗО 100 мА называют противопожарным.

Количество УЗО в квартире

Число приборов защиты подбирают по количеству точек, которые требуется защищать. Кроме того необходимо предусмотреть аппарат для группы, устанавливаемый на вводе в квартиру за счетчиком.

Для уменьшения количества изделий возможно разбивка потребителей на группы. Например: группа освещения; группа электробытовых стационарных приборов (холодильник, варочная панель); группы особо опасных помещений (ванная, кухня). Причем возможно применение одного УЗО на группу автоматов, защищающих от перегрузок определенных потребителей. После счетчика обязательно устанавливается вводное УЗО.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.

Маркировка УЗО

Каждый ВДТ (АВДТ) должен иметь стойкую маркировку с указанием всех или, при малых размерах, части следующих данных:

1. Наименование изготовителя или торгового знака (марки);
2. Обозначение типа, каталожного номера или номера серии;
3. Номинальное(ые) напряжение(я);
4. Номинальная частота, если ВДТ разработан для частоты, отличной от 50 и/или 60 Гц
5. Номинальный ток;
6. Номинальный отключающий дифференциальный ток;
7. Уставки отключающего дифференциального тока для ВДТ с несколькими значениями отключающего дифференциального тока;
8. Номинальная наибольшая включающая и отключающая коммутационная способность;
9. Степень защиты (только в случае ее отличия от IP20);
10. Рабочее положение, при необходимости;
11. Номинальная наибольшая дифференциальная включающая и отключающая способность, если она отличается от номинальной наибольшей включающей и отключающей способности;
12. Символ для устройств типа S;
13. Указание, что ВДТ функционально зависит от напряжения сети, если это имеет место;
14. Обозначение органа управления контрольным устройством — буквой Т;
15. Схема подключения;
16. Рабочая характеристика при наличии дифференциальных токов с составляющими постоянного тока.

Маркировка должна быть нанесена либо непосредственно на ВДТ, либо на табличке (ах), прикрепленной(ных) к ВДТ, и должна быть расположена так, чтобы быть видимой после установки ВДТ.

Если габариты устройств не позволяют нанести все указанные выше данные, то по крайней мере маркировка по пунктам 5), 6), 14) должна быть видимой после монтажа. Информация по пунктам 1), 2), 3), 10), 11) и 15) может быть нанесена на боковых или задней поверхностях устройства и быть видимой только до установки. Информация по пункту 15) может быть нанесена на внутреннюю поверхность любой крышки, которую нужно снимать для присоединения питающих проводов.

Информация по остальным пунктам должна быть приведена в эксплуатационной документации и каталогах изготовителя.

Выводы, предназначенные исключительно для соединения цепи рабочего нулевого проводника, должны быть обозначены буквой N. Выводы, предназначенные для нулевого защитного проводника, если он имеется, должны обозначаться символом (по ГОСТ 29322).

Пример маркировки

1 — С 16- перед нами диф. автомат с током отключения 16А. 2 — Уставка по дифференциальному току — 100 мА. 3 — Аппарат предназначен для сетей 230 В 4 — Защита от перенапряжений. При повышении напряжении в сети больше 270 В произойдет отключение. 5 — Диф. автомат АС типа, т.е. реагирует лишь на переменную составляющую тока.

На что следует обратить внимание при выборе УЗО

Для правильной покупки и безопасности вашего жилища, необходимо обратить внимание на следующие показатели:

• 10 мА – это показатель уже опасен для человека с малым сопротивлением тела. Поэтому значение тока срабатывания, первая информация необходимая при покупке. Защитное устройство начинаем выбирать, основываясь на безопасном напряжении. Поэтому в основном устанавливают защиту не более 30 мА.
• До 40 мс должно быть время срабатывания защитного устройства, для недопущения получения электротравм связанных с утечками, а также переполюсовкой проводов.
• Необходимо определить наиболее подходящий вид УЗО. Каждый из них реагирует на разные типы электрического напряжения. Для жилья наиболее часто устанавливают приборы типа «АС». Они предназначаются для установки сеть переменного синусоидального тока. Возможна установка типа защиты «А». Этот тип реагирует на утечку переменного и постоянного пульсирующего тока.

Конструкция узо влияет на выбор. Наиболее распространенные электромеханические системы защиты. Их отключение происходит при возникновении дифференциального тока. Электронные приборы защиты привязаны в работе с сетевым напряжением. Если перед вами прибор, имеющий возможность отключения подачи в сеть электричества при возникновении напряжения на корпусе бытового оборудования и контакте с ним человека – такой прибор можно устанавливать. Но они не переносят установок в сырых помещениях и сбоят при сильных морозах в случае монтажа в не отапливаемом помещении.
Выбирают по току нагрузок всех потребителей, подключенных к этой группе. Суммарное значение напряжения всех устройств и будет основополагающим при выборе устройства отключения. В случае совместного подключения устройства защиты и автомата, нагрузочный ток УЗО должен быть немного выше, чем у автоматического устройства. Такой выбор позволяет не допускать перегрузок на устройстве, работающим с пиковыми напряжениями.

Выбор типа УЗО

Наконец мы подошли к выбору типа УЗО. В бытовых электросетях обычно используют УЗО двух типов: АС и А. Самый распространенный тип АС. Он защищает от тока утечки синусоидальной переменной формы. Но в современных квартирах работает множество приборов (телевизоры, компьютеры и т.д), использующих импульсные блоки питания, выпрямители и регуляторы на тиристорах, которые при пробое могут создавать импульсные токи утечки. На такие утечки УЗО типа АС не будут реагировать, поэтому в жилых квартирах желательно использовать УЗО типа А.

По конструктивному исполнению, лучше всего выбрать электромеханические УЗО. Они не требуют для своей работы питания и для того, чтобы они сработали достаточно, чтобы появился дифференциальный ток.

Следующим шагом будет выбор номинального условного тока короткого замыкания (I_nc). Этот параметр определяет надежность и прочность устройства, качество исполнения его механизма и электрических соединений. В быту обычно используют УЗО с показателем 6000А. Но для загородного дома этот показатель желательно увеличить до 10 кА.

Селективность при выборе УЗО

Определяем селективность. Селективность устройств защитного отключения означает, что для устройств, включенных в цепь последовательно, при возникновении в защищаемой ими цепи тока утечки, должно сработать только то УЗО, которое ближе всех расположено к месту повреждения. Если сказать проще, селективность позволяет исключить нежелательные отключения последующих УЗО, что упрощает поиск и устранение неисправности, приведшей к срабатыванию, и обеспечивает работоспособность остальных участков цепи.

Для того, чтобы обеспечить селективность работы УЗО, включенных в цепь последовательно по древовидной схеме, необходимо выполнить два условия (независимо от значений токов утечки, возникающих при повреждениях в электрической сети):

• Селективность по времени
• Селективность по току.

Для УЗО общего типа, ГОСТ определяет только максимальное время отключения. Селективное УЗО срабатывает с задержкой. При появлении тока утечки в одной из нижестоящих групп, вышестоящее селективное УЗО будет пропускать через себя ток утечки при этом выжидать, давая возможность сработать УЗО в этой группе, поскольку оно имеет меньшее время срабатывания.

Температурное исполнение УЗО

Далее смотрим на температурное исполнение. Стандартно УЗО рассчитаны на диапазон температуры окружающей среды от -5 до +40°С. Если требуется установить УЗО на улице, то его необходимо выбрать с символом снежинка на передней панели. Эти УЗО работают в диапазоне температур от -25 до + 40°С.

Степень защиты УЗО. В стандартном исполнении УЗО выпускаются со степенью защиты IР20 и на корпусе она не указывается. В случае, если необходимо другое исполнение, то выбираем его по каталогу для конкретного бренда.

Выбираем производителя. Желательно, чтобы все УЗО были одного производителя. Это необходимо для соблюдения селективности. Думаю, что будет удобно заказывать сразу всю комплектацию электрощита у официальных представителей выбранного вами производителя.

Вот и все, на что надо обратить внимание при выборе УЗО. Я считаю, что сборку электрического щита лучше доверить специалистам, особенно когда речь идет о загородном доме

Но сначала вы должны продумать какую электрическую технику вы будите эксплуатировать в своем доме и где она будет стоять

Исходя из этих данных, специалист сделает электрическую схему дома и определит необходимый ассортимент оборудования для электрического щита. А вопрос как выбрать УЗО не будет стоять перед вами

Но сначала вы должны продумать какую электрическую технику вы будите эксплуатировать в своем доме и где она будет стоять. Исходя из этих данных, специалист сделает электрическую схему дома и определит необходимый ассортимент оборудования для электрического щита. А вопрос как выбрать УЗО не будет стоять перед вами.

В следующей статье я расскажу что выбрать, УЗО или дифавтомат.
