Как произвести расчёт освещения если стены имеют разный коэффициент отражения?

Как рассчитывается норма КЕО

Естественный свет – величина непостоянная, потому и нормируется он не по освещенности, а по ее коэффициенту (КЕО). Он рассчитывается по формуле:

Е = (Ев/Ен) х 100, %, где:

  • Ев – естественная освещенность точки, расположенной внутри помещения;
  • Ен – наружная освещенность (горизонтальная) при небосводе, открытом полностью.

Очередность шагов

Первым делом выбирается система освещения. Оно может быть боковым, верхним или комбинированным. Выбор зависит от назначения производственного помещения с обязательным учетом особенностей технологического процесса.

Величина Ен корректируется в зависимости от района расположения производственного объекта.

КЕО снижается из-за запыленности поверхностей, пропускающих свет. Для учета степени загрязненности остекления выбирается коэффициент запаса Кз.

Световая характеристика проемов определяется в соответствии с:

  • соотношением длины и глубины помещения, глубины и высоты (от уровня рабочей поверхности до верхней границы окна) – при боковом освещении;
  • соотношением длины и ширины помещения, его высоты и ширины и типа фонаря – при верхнем освещении.

Целью расчета естественного освещения является определение площади оконных проемов.

Если рабочее место расположено менее чем в двенадцати метрах от окна, достаточно одностороннего освещения. При увеличении расстояния свыше 12 метров необходимо обеспечить рабочую точку двухсторонним боковым освещением.

Важные нюансы

Осветительные приборы уже давно стали неотъемлемой частью нашей повседневной жизни. При организации технически и эргономично правильной системы искусственного освещения жилого пространства следует брать в расчет такие рекомендации:

максимально равномерная освещенность всего помещения

Оптимальным вариантом здесь будет использование точечных светильников, расположенных на равных промежутках по всему потолку;
отсутствие резких перепадов освещения и его пульсации;
приятный свет, излучаемый источником света;
отсутствие состояния «ослепленности» входящего человека;
приятный для глаз спектр испускаемого лампочками света;
оптимальные условия для тенеобразования;
нужно брать во внимание показатели светоотражения всех поверхностей комнаты — потолок, стены и пол.

Проектирование светообеспечения

Для того чтобы учесть все это, необходимо провести квалифицированное проектирование для каждой комнаты в доме. Для этих целей существует множество программ. Также вы можете обратиться за помощью к специалистам по проектированию уровня света для жилых помещений.

Определяем потребности

Для светотехнического проекта, как и для любого строительного объекта, требуется расчет количества и мощности ламп, исходя из параметров помещения и задач, которые предстоит выполнять находящимся там работникам.
Предварительный (ориентировочный) расчет необходимых мощностей можно провести исходя из данных таблицы, приведённой ниже.

Необходимая мощность освещения

Как видим, самый простой расчет предполагает, что для освещения светодиодами 1 кв. метра площади достаточно мощности в 2-3 Вт. Т.е. базовая калькуляция производится отталкиваясь лишь от площади помещения.
К примеру для подсветки офиса площадью 60 м2 необходимо порядка 180 Вт. Исходя из того, что средняя мощность LED-ламп составляет 12 Вт — нам понадобится около 15 таких лампочек. Правда, если высота потолка помещения выше трёх метров, необходимо будет увеличить эту норму в 1,5 раза.

Понятно, что данный расчет не охватывает всех особенностей помещения

Например, непременно нужно принимать во внимание и другие факторы, такие как: цвет стен, количество окон, отражаемость поверхностей. Потому обязательно смотрим следующий пункт

Методы расчета наружного освещения

Сегодня на практике используется три метода светотехнического расчета наружного освещения:

· Точечный – суть метода заключается в вычислении показателей для каждого устанавливаемого источника света. Его преимущество – в возможности рассчитать неравномерный свет. А его главный недостаток – в трудоемкости. Этот ручной способ требует особого внимания и педантичности проектировщика.

· С коэффициентом светового потока – еще более трудоемкий метод, берущий во внимание отражаемость предметов, распределение излучения, использование светового потока. Чаще используется для проектирования внутреннего света

· Метод удельных мощностей – наиболее популярный среди ручных способов благодаря своей простоте (относительно предыдущих двух вариантов). С его помощью можно найти требуемое количество осветительных приборов, базируясь на нормативных показателях и простых исходных данных.

В зависимости от поставленной задачи можно использовать различные формулы. Математические вычисления нужны не только для того, чтобы в итоге соблюсти нормы освещенности, но и использовать необходимое число осветительных приборов. Ведь каждый лишний элемент – это не только затраты на его покупку, но и издержки на установку и обслуживание.

Пример светотехнического расчета наружного освещения территории детской площадки у дома

Допустим, вы планируете переезд в таунхаус, где есть свободных 150 квадратных метров для игровой площадки, осталось только ее оборудовать и установить определенное количество фонарей. Но какое?

Рассчитаем по формуле:

L = E*S*N*K / (F*X), где

L – искомое количество осветительных приборов.

E – освещенность (лк). Сразу подсмотрим в СНиП и возьмем число 10.

S – площадь, которая по условию равна 150 м.кв.

N – коэффициент неравномерной освещенности. По сути, это отношение максимальной освещенности к минимальной. Для разных типов ламп установлены его различные значения: 1,15 для ламп накаливания, 1,1 – люминесцентных, 1 – зачастую используют для светодиодных.

K – еще один полезный коэффициент, помогающей учесть уменьшение яркости лампы из-за загрязнения, запыления или затертости стекла при длительной эксплуатации. Значение зависит от многих факторов, начиная от типа ламп и заканчивая степенью запыленности пространства. Предположим, что таунхаус находится в чистом районе, тогда K будет равен: 1,5 для ламп накаливая, 1,4 для газоразрядных, 1 для светодиодных. Значение этого коэффициента – еще один повод выбрать светодиодный вариант. Ведь итоговое количество будет меньшим, а значит и затраты на установку тоже ниже. Хорошим вариантом станут светильники для улиц Ziverd.

F – световой поток одного светильника. Это числовое выражение количества излучаемого света, измеряется в Люменах (лм). Обычно указывается в технической документации к прибору. Если не можете найти это значение, можно умножить мощность лампы на коэффициент светимости. В нашем случае показатель указан производителем и равен 3735 лм.

X – коэффициент, который определяется, исходя из отражающей способности объектов и строений на территории обустраиваемой площадки. Для его поиска можем обратиться все к тому же СНиПу. Предположим, что равномерности распределения света будет мешать лишь фасад дома, оформленный розовым силикатным кирпичом. В таком случае на место «X» подставим 0,3.

Данные известны, переходим к расчету освещения уличным светильником детской площадки:

L = 10*150*1*1 / (3735*0,3) = 1,34.

Таким образом, можно установить один светильник указанной мощности, либо два меньшей мощности.

Основные виды светодиодного освещения

Под светотехническим расчетом в широком смысле слова, предполагается совокупность математических операций, которые связывают параметры осветительной установки (число, мощность и расположение светильников) и количественную меру светотехнических показателей.

Прежде чем рассмотреть расчет, стоит сказать существующих видах освещения, от которых напрямую зависят предъявляемые к нему требования. В светотехники традиционно выделяют три вида освещения:

  • акцентированное,
  • местное (функциональное),
  • общее.

Первое зачастую используется для оформления интерьера, создания в комнате определенной атмосферы, интересной игры оттенков, дополнения комнаты уникальными визуальными эффектами. К данному виду не предъявляется особых требований, и он потребляет мало электроэнергии. Как правило, акцентированный тип выполняется компактными светодиодными светильниками направленного света и led-полосами различной длины и формы.

Группа местного освещения применяется для создания достаточного количества света на рабочей плоскости. К примеру, это может быть письменный или кухонный стол в квартире, фрезерный станок на заводе, конвейерная линия по сборке бытовой техники на фабрике и др. Также оно может применяться для зонирования комнаты.

Общий тип используется для поддержания определенного уровня света во всей квартире или помещения значительной площади.

Как рассчитать освещение точно и правильно

Прежде чем взяться за математику, соберем все данные для расчета освещенности в помещении. Нам нужно выяснить:

  1. Нормы освещенности для конкретного помещения (жилое, офис, коридор и т. п.).
  2. Коэффициент использования светового потока именно в этом помещении.
  3. Тип светильника (светильников).

Выяснение норм освещенности

С нормами все просто. Они прописаны в СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

Приведем основные из них:

Нормы искусственного освещения в жилых и общественных помещениях

Тип помещенияНорма освещенности, лк
Жилые (гостиная, спальня, кухня, столовая)150
Кабинет, библиотека300
Детская200
Коридоры, холлы50
Кладовые, подсобные30
Санузел50
Лестницы20
Комнаты для чертежных работ500
Помещения для работы с ПК400
Конференц-залы200
Классные комнаты, аудитории300
Торговые залы супермаркетов500

Расчет коэффициента использования

Коэффициент использования придется рассчитать. Он зависит от геометрических размеров помещения (высота, длина, ширина), коэффициента отражения поверхностей (пол, стены, потолок) и типа светильника (потолочный, подвесной).

Для начала вычисляем индекс помещения i, который зависит от его геометрических размеров. Индекс рассчитываем по формуле:

Где:

  • i – индекс помещения;
  • S – площадь помещения в м2;
  • А – длина помещения в м;
  • В – ширина помещения в м;
  • h – расстояние между светильником и поверхностью, для которой рассчитывается освещенность, в м.

Теперь оцениваем коэффициент отражения потолка, стен и пола – ρп1, ρc, ρп2:

  • белая поверхность – 70%;
  • светлая – 50%;
  • серая – 30%;
  • темная – 10%.

Тип светильников обычно выбирают из стандартного списка:

КатегорияВнешний вид светильникаОписание
1Размещены на поверхности потолка. Основное направление света – вниз.
2Подвешены на потолке или на стене, оснащены плафонами с преимущественным распространением света вниз.
3Подвесные с плафонами, обеспечивающими равномерное распределение света по всем направлениям. Такой же эффект дают и лампы без плафона.
4С плафонами, преимущественно направляющими свет в сторону потолка для отражения от потолочной поверхности.
5 С малопрозрачными или непрозрачными плафонами, дающими узкий направленный поток света в выделенной области.

Осталось полученные данные подставить в таблицу и найти коэффициент использования.

Светильники категории 1

Светильники категории 2

Светильники категории 3

Светильники категории 4

Светильники категории 5

Расчет необходимого светового потока

Все данные получены, осталось посчитать световой поток для обеспечения нужной нам освещенности. Для этого воспользуемся формулой:

Где:

  • E – необходимая освещенность, лк;
  • S – площадь помещения, м2;
  • n – коэффициент использования;
  • F – необходимый световой поток, лм.

Нормы освещения

От правильного подбора уровня освещенности помещения напрямую зависит общее самочувствие находящихся там людей. Как при недостатке, так и при переизбытке света в комнате человеку приходится напрягать глаза, что вызывает утомляемость и негативно влияет на зрение. Для того чтобы избежать опасной нагрузки на органы зрения, нужно знать, как рассчитать количество светильников, необходимых для оптимального освещения помещения.

Следует помнить, что необходимый уровень освещенности подбирается индивидуально для каждой группы помещений. Так, для кухни, мастерской или рабочего кабинета требуется яркий свет, который в спальной комнате будет совершенно излишним, поскольку в ней лучше сделать мягкое и приглушенное освещение.

Большинство обывателей неверно считают, что мощность лампы, установленной в осветительном приборе, является источником информации о возможном уровне освещенности. Этот показатель дает представление о том, какое количество электрической энергии потребляет такая лампа.

Для расчета освещенности требуется знать «количество света» или по-научному – световой поток, который дает лампа. Измеряется такой параметр в Люменах (Лм). Уровень освещенности помещения выражается в Люксах (Лк). Единица измерения 1Лк соответствует величине освещенности одного квадратного метра площади, на которую воздействует световой поток величиной 1Лм.

Для того чтобы определить необходимое количество лам для той или иной комнаты, необходимо выполнить расчет освещения по площади помещения. Вычисления производятся по формуле:

P=SхE, где

Р – необходимая мощность светового потока, требуемая для оптимального освещения данного помещения; S – площадь комнаты; E – норма освещения одного квадратного метра помещения.

Необходимая мощность для освещения 1 м² комнаты регламентируется стандартами СП 52.13330.2011 и СНИП 23-05-95. Эта величина рассчитывается исходя из данных медицинских исследований, и указывает, сколько света нужно на квадратный метр для каждой группы помещений. Так, например, для гостиной комнаты уровень освещенности составляет 150 Лк, для рабочего кабинета требуется 300 Лк, а вот для ванной комнаты вполне достаточно 50 Лк.

Зная необходимую общую мощность светового потока (P) и мощность светового потока одной лампы (F), можно по формуле n=P/F рассчитать количество ламп, необходимых для комфортного освещения помещения. Световая мощность ламп в Лм указывается на упаковке.

Расчет можно показать на примере гостиной комнаты, площадь которой составляет 20 квадратных метров. Согласно формуле P=SхE, необходимый световой поток для этого помещения составляет 20 м²х150 Лк – 3000 Лм.

Теперь подставляем данные в формулу n=P/F. Количество ламп, величина светового потока которых составляет 560 Лм, в таком случае составляет 5 штук (3000/560= 5,35).

Расчет местного освещения точечными светильниками выполняется по формулам, учитывающим площадь освещения светильника.

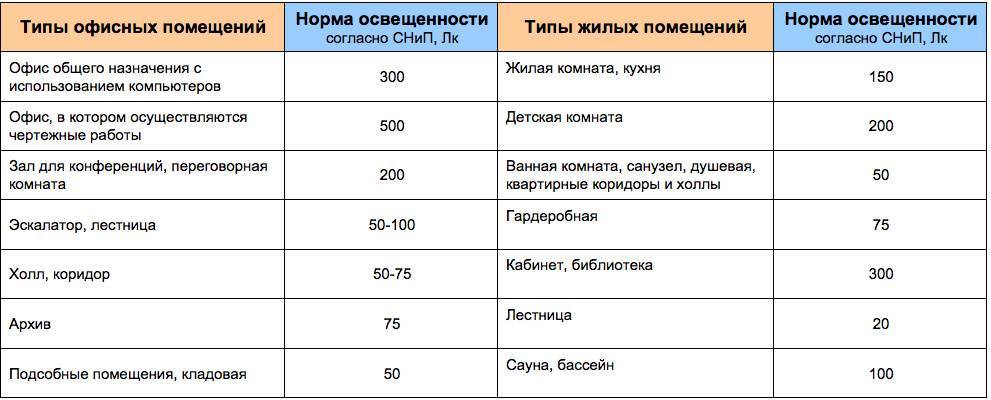

Нормы освещенности

Существуют определённые нормы освещённости различных помещений. Согласно строительным нормам и правилам (СНиП), используются следующие:

  • 5 Люкс: лифтовая шахта.
  • 20 Люкс: проходы технического этажа, чердака и подвала; лестницы.
  • 30 Люкс: вестибюль.
  • 50 Люкс: ванная или душевая комнаты; туалет; холл квартиры; коридор квартиры.
  • 75 Люкс: гардеробная комната.
  • 100 Люкс: баня (сауна); бассейн.
  • 150 Люкс: тренажёрный зал; кухня; жилая комната.
  • 200 Люкс: детская комната.
  • 300 Люкс: бильярдная комната; кабинет; библиотека.

Но не стоит забывать, что данные нормы были приняты в нашей стране довольно давно. Многие жалуются, что им не хватает света при правильном расчёте. Поэтому нелишним стоит рассмотреть возможность замены ламп на более мощные или же увеличение количества светового оборудования.

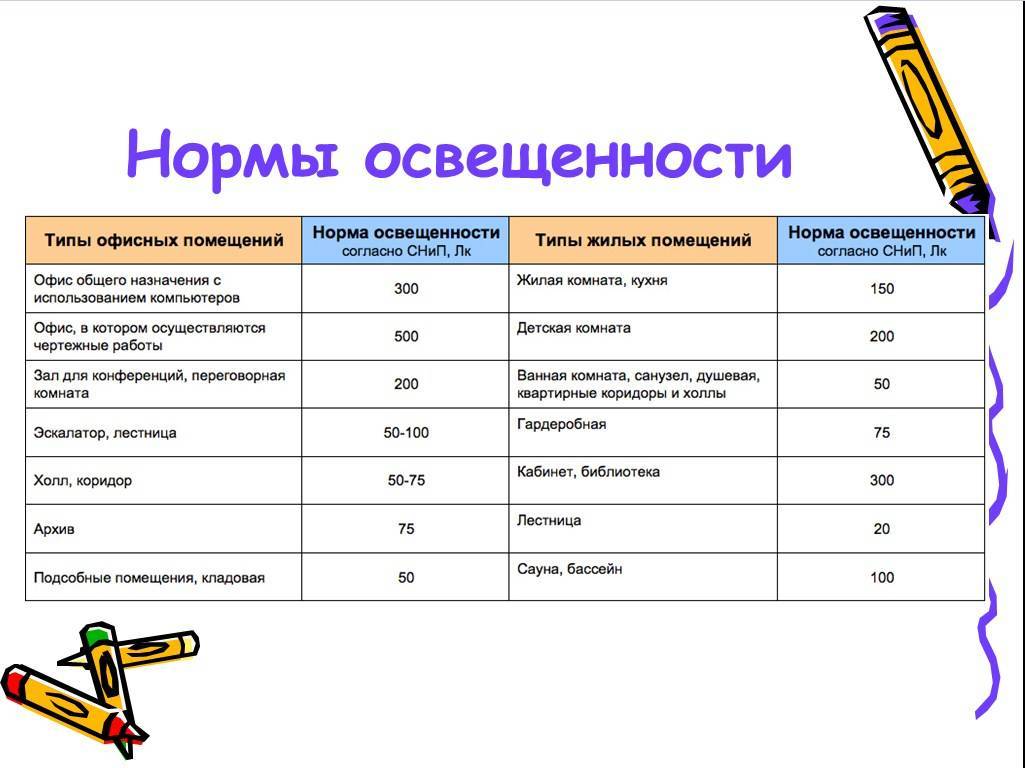

Нормы освещенности для помещений различного назначения

Уровень освещенности указывается в люксах (Лк). Это световой поток мощностью 1 люмен (Лм), приходящийся на 1 м² помещения. Люмен — параметр, воспринимающийся глазами человека, меняется в зависимости от освещаемой площади. Если направить 100 Лм на 1 м², то освещенность составит 100 Лк. Если эти же лучи спроецировать на 10 м², показатель освещенности будет только 10 Лк.

Нормы освежения жилых помещений.

В зависимости от назначения комнат, проводимых работ к уровню освещенности предъявляются свои требования. Существуют нормативы СНиП, касающиеся разных видов помещений. Согласно им, требуемая освещенность составляет (в Лк):

  • для коридора, ванной, туалета, кладовой — 50;
  • в гардеробе — 75;
  • для лестницы многоэтажного дома, сауны — 100;
  • на кухне, в спальне, гостиной — 150;
  • для детских комнат — 200;
  • в библиотеках, кабинетах, офисе с ПК — 300;
  • в помещениях для чертежных работ, сборки мелких деталей — 500.

Ориентируясь при выборе на люксы светодиодного светильника, не забывают, что это показатель освещенности для 1 м². Если вкрутить в спальне площадью 10 м² лампочку 150 Лк, этого будет недостаточно: требуется 1500 Лк.

Чем дальше расположены лампочки от объекта, тем хуже он освещается. Поэтому применяется коэффициент поправки для потолка высотой более 2,7 м. Он составляет в зависимости от уровня подъема потолков:

  • до 3 м — 1,2;
  • в пределах 3,0-3,5 м — 1,5;
  • от 3,5 м до 4,5 м — 2.

Прослеживается прямая зависимость: потребность в свете возрастает с увеличением высоты потолка.

Освещение жилого помещения

Освещение в доме, имеет важное значение, как и интерьер. В первую очередь, разделяют всё пространство на области, которые отличаются не только по габаритам, но и по функциональности

А именно:

  1. Прихожая – её расположение подразумевает отсутствие естественного освещения, поэтому в прихожей создают искусственное. Для этого применяют осветительные приборы направленного света с широкими углами рассеивания.
  2. Гостиная (холл) – помещение с множеством функций. Поэтому и освещением добиваются максимальной функциональности, комбинируя общее с точечным.
  3. Кухня – область, имеющая отдельные рабочие зоны, в которых к общему, добавляют точечную подсветку.
  4. Спальня – предназначена непосредственно для отдыха и сна. Для спален подбирают мягкие и тёплые тона искусственного света. Так же, для них имеет смысл регулировка интенсивности освещения.
  5. Санузел – как и в предыдущих случаях, к основному добавляют локальное освещение.

Нормы освещенности для определенного помещения можно найти в специальной таблице, которая есть в интернете

Правильное освещение в квартире поможет, не только подчеркнуть или выделить определённую область, но и стереть визуальные границы.

Расчет освещения светодиодными светильниками

Здесь используются очень простые формулы:

Расчет количества светодиодных светильников по площадипроизводим исходя из размеров комнаты и требуемого уровня освещения.

Световой поток одной лампы = уровень освещённости * площадь комнаты / количество ламп

Расчет светодиодного освещения на квадратный метр:

Уровень освещённости = количество ламп * световой поток лампы / площадь освещения

Сколько нужно светодиодных светильников на квадратный метр зависит от типа монтажа светильников. Если светодиоды устанавливаются в обычную люстру, их световой поток подбирается исходя из необходимого уровня интенсивности света. При монтаже точечных светильников по периметру – делим необходимый уровень на показатель светового потока ламп, которые мы планируем устанавливать.

Не следует забывать, что эффективный угол света светодиодов около 120 градусов, поэтому количество светильников на квадратный метр должно быть таким, что бы свет был равномерным, без перепадов. Это достигается увеличением количества источников света с пропорциональным уменьшением мощности каждого источника.

Следует учесть, что лампочки, расположенные в потолке, находятся на 20-30 см выше, чем в люстре, поэтому интенсивность света должна быть на 15-20% выше.

Примеры

Попробуем разобраться с методами расчета естественной и искусственной освещенности на простейших примерах.

Естественный свет

Имеется помещение длиной L = 10 м, шириной B – 10 м, высотой H -5 м. оконный проем имеет размеры 4х3,5 м с двойным остеклением.

По условиям задачи помещение расположено в третьем световом поясе. Точность зрительной работы персонала – высокая.

Нормированное значение КПО – 2%.

Окна ориентированы на север, они обеспечивают КЕО не менее 1,5%.

Для обеспечения КПО 2% необходимо наличие в помещении трех окон общей площадью 42 кв.м.

Искусственный свет

Дано помещение с геометрическими размерами 8х6х3,5 м. Нормируемая освещенность для данного производства – 300 лк.

Напряжение в сети предприятия – 220 В, предполагается использовать светильники люминесцентные ЛПО (коэффициент использования светового потока – 49%). Отражательная способность:

  • потолка -0,7;
  • стен – 0,5;
  • рабочей поверхности – 0,3.

Коэффициенты:

  • запаса Кз = 1,75;
  • неравномерности освещения – 1,1.

Разряд зрительных работ, выполняемых персоналом в данном помещении – III.

Рабочая поверхность КРЛ размещена на высоте 0,8 м, высота свеса – 0,1 м.

Площадь участка составляет 48 кв. м.

Индекс помещения (S/(H1 – H2) (L+B) = 48/(3,5 – 0,8) (8 + 6) = 1,26

Коэффициент использования (в соответствии с коэф. отражения поверхностями и индексом помещения) составляет 51.

Количество светильников N = (500 х 48 х 100х1,75)/(51 х 4 х 1150) = 17,9

Округлив результат, получим необходимое количество светильников, равное 18 шт.

Как рассчитать освещенность стандартными лампами

Самый простой способ расчета основан на сравнении мощности светодиодов и накальных источников света. На упаковке первых указывают соотношение этих показателей. Например, читают надпись: 10 W=100 W. Вычисляют необходимое количество спотов. Исходят из того, что оптимальным считается освещение, когда на 1 м² приходится 20 Вт лампочки накаливания.

Алгоритм вычисления количества светодиодов по этой схеме:

  • узнают площадь помещения;
  • результат умножают на 20 (количество необходимых ватт);
  • полученное число делят на мощность 1 экономлампы.

Подобным методом пользуются чаще всего. Он простой, но не отличается точностью. Более совершенный способ — рассчитать по мощности светового потока. Порядок вычисления:

  1. Пользуясь таблицей, узнают, сколько люксов требуется на 1 м².
  2. Умножают показатель на площадь комнаты. Получают общую мощность, которая выражается уже люменами.
  3. На упаковке каждого светодиода есть надпись, указывающая номинальный световой поток, например 900 Лм. Осталось приобрести такое количество лампочек, чтобы сумма достигла требуемого значения.

Еще способ, применяя который узнают количество спотов по размерам комнаты. Применяется формула: N=(S×W)/P.

Буквы обозначают:

  • N — требуемое количество светильников;
  • S — площадь, м²;
  • W — необходимую мощность потока светового излучения, Вт/м²;
  • P — мощность отдельного светодиода.

Показатель W для светодиодных ламп в зависимости от помещения, Вт/м²:

  • для коридора — 1;
  • в санузле, спальне — 2;
  • в гостиной — 3;
  • на кухне — 4.

При самостоятельных расчетах учитывают важные моменты:

  1. Если результат дробное число, округляют до большего значения.
  2. Светодиоды эффективно освещают пространство под углом 120°. Чтобы добиться ровного освещения без перепадов, увеличивают количество светодиодов, уменьшая мощность.
  3. Светильники в люстре расположены ниже, чем точечные на потолке. Последние подбирают с интенсивностью света на 20% больше.

Приведенные методы не принимают во внимание высоту помещения, коэффициент отражения стен, пола и потолка, другие факторы. Более точные вычисления дает онлайн-калькулятор, который эти параметры учитывает

Характеристика светодиодных ламп в таблице.

Что такое световой поток

Определить свойства и качественные характеристики света от излучателя поможет такое понятие, как световой поток. При помощи этой величины вычисляют значение силы света, попадающего на единицу площади. Выполняя расчёты систем освещения, используют эту меру. Существуют требования к освещённости различных помещений. Проще говоря, поток света – это мощность, с которой излучение действует на какую-либо поверхность. Система единиц (СИ) обозначает поток буквой Ф, единицу измерения – 1 люмен (лм; lm).

Формула светового потока

Это интересно: Как самостоятельно повесить люстру на гипсокартонный потолок: рассмотрим вопрос

НАСКОЛЬКО ВАЖЕН СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ

В зависимости от типа освещения, требований клиента и условий эксплуатации инженер-светотехник подбирает тип оборудования, а затем производит расчет освещенности согласно техническому заданию, нормативным документам, СНиП и ГОСТ в специализированных программных средах таких, как Dialux, Calcalux, Relux, Litestar и др. От качества светотехнического проектирования зависит как реализация концепции, так и эффективность энергозатрат при эксплуатации.

Светотехнический расчет позволяет найти оптимальное и корректное решение: выбрать тип, оптику, мощность светильников, а также определить высоту, месторасположение прибора и направление луча в пространстве, тем самым сократив мощность и стоимость осветительной установки, иными словами – повысить энергоэффективность при наименьшей стоимости первоначальных затрат.

Благодаря различным опциям программ, для сложных и массивных сооружений мы имеем возможность построить сцену освещения с деталями инженерных конструкций, ввести дополнительные элементы и предметы, т.е. точным образом воспроизвести архитектуру объекта,  чтобы на этапе разработки проекта избежать ошибок. Правильно выполненный  светотехнический расчет и грамотно скомпонованные результаты позволяют упростить настройку оборудования и тем самым сократить время сдачи объекта в эксплуатацию.

Светотехнический расчет помогает определиться с выбором экономической целесообразной системы освещения и ее характеристик. Специалисты светотехнической компании «МТ Электро» в процессе такого расчета определят тип светильников, соответствующих вашему объекту, их мощность, оптимальное количество и особенности установки источников света на указанной площади.

После реализации выполненного светотехнического проекта наши специалисты с помощью профессиональных инструментов могут выполнить замеры освещенности, составить заключение о состоянии системы освещения на измеряемых участках и провести аудит светотехнической установки на предмет соответствия нормативным показателям. Кроме того, наши клиенты всегда могут обратиться к нам за методическими указаниями по проведению замеров и практическому обучение личного состава для самостоятельного проведения светотехнических измерений.



Для полного аудита осветительной установки у компании «СТК МТ Электро» имеется своя зарегистрированная электролаборатория и допуск к энергетическому обследованию объекта.

Приблизительные значения коэффициентов отражения стен и потолка — КиберПедия

Примеры светотехнического расчета гражданских и промышленных зданий

Пример 1. Определить размеры оконного заполнения жилой комнаты со следующими исходными данными.

— здание расположено в первой группе административных районов по ресурсам светового климата.

По приложению И СНиП 23-05-95* устанавливаем нормированное значение КЕО для жилой комнаты, которое равно 0,5%.

На соответствующей кривой e = 0,5% (рис.3.21, а) находим точку с абциссой 4,0 и по ординате этой точки устанавливаем относительную площадь светового проема Ас.о,которая составляет 19%.

При высоте оконного проема ho = 1,5 м устанавливаем его ширину:

Вывод: Для жилой комнаты с размерами 6000 х 3400 мм размеры оконного проема составляют: ho = 1,5 м; bо.п = 2,7 м.

Пример 2. Определить размер оконного проема в рабочем кабинете здания управления, располагаемого в г. Москве.

— высота верхней грани светового проема над условной рабочей поверхностью

— здание расположено в первой группе административных районов по ресурсам светового климата.

По табл.6 СП 23-102-03 для глубины помещения dп= 5,9 м (более 5 м) устанавливаем нормированное значение КЕО, которое равно 0,6%.

На рис. (3.21, б) находим соответствующую кривую e = 0,6% (по интерполяции) и на этой кривой определяем точку с абциссой dп / ho1 = 3,1.

По ординате этой точки определяем необходимую относительную площадь светового проема: Аоп= 21,5%.

Принимаем стандартный оконный блок размером 1,8 х 2,1 м.

Вывод: Для административного помещения с размерами 5900 х 3000 мм размеры оконного проема составляют: ho = 1,8 м; bо.п = 2,1 м.

Пример 3. Определить оптимальные размеры бокового и верхнего остекления механосборочного цеха при естественном освещении помещений.

– цех размещен в пролете шириной bп= 18 м, длиной Lп = 36 м;

– высота помещения от пола до низа железобетонных ферм покрытия – 10,8 м;

– в цехе выполняют работы средней точности, относящиеся к IV разряду зрительной работы;

– цех освещается через боковые светопроемы с одной стороны и фонарь;

– оконное заполнение принято тройное со стальными, двойными, глухими переплетами; фонаря – одинарное. Остекление бокового заполнения светопроема выполнено из листового стекла, а фонаря – из армированного;

– отделка внутренних поверхностей помещения имеет коэффициенты отражения: потолка – 0,7; стен – 0,6; пола – 0,3;

– ориентация световых проемов по сторонам горизонта – ЮВ.

Оптимальную площадь боковых световых проемов S определяем по формуле (3.21)

для чего предварительно устанавливаем остальные параметры формулы.

Площадь пола при одностороннем расположении световых проемов определяется согласно формуле (3.22):

Расчет естественного освещения — МегаЛекции

lA= (0,3÷0,5)LA= 2,4 ÷ 4 м, что удовлетворяет условию.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как посчитать освещенность помещения: мощность освещения k зап коэффициент запаса; принимается по справочным данным в зависимости от освещаемого объекта; для вспомогательных помещений с нормальной средой k зап 1,5. Спрашивайте, я на связи!

Пример расчета

Проведем пример расчета количества и мощности светодиодных ламп для жилой комнаты в многоквартирном доме, размером 20 квадратных метров и высотой потолков 2,6 метра. 150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.Теперь по таблице №2 выбираем лампу, которой мы хотим освещать нашу комнату.

Если возьмем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, получим, что для освещения нашей комнаты десятиваттными светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. При округлении получаем 4 лампочки по 10 Ватт.

Однако при таком способе расчета надо принимать во внимание, что свет в помещении будет тем ровнее, чем больше источников света. Поэтому если Вы предполагаете делать дизайнерское освещение с несколькими светильниками, встраиваемыми в потолок, то мы бы рекомендовали использовать 8 светодиодных лампочек по 5 Ватт каждая и распределить их по потолку на равном расстоянии друг от друга, либо сконцентрировав их в наиболее нужной зоне помещения

Еще раз заметим, что данный расчет производится по нормам СНиП принятым в нашей стране достаточно давно. Многие наши клиенты отмечают, что уровень освещения по этим нормам для них недостаточен и света в помещении не хватает.

Определение уровня освещенности

Общая интенсивность свечения ламп для комнат разного целевого назначения определяется так:

  • Ф = Е*S*kз,
  • где Е – освещенность 1 кв. м;
  • S – площадь;
  • Kз – коэффициент запаса.

Последний из названных параметров напрямую зависит от высоты установки светильников и отражательной способности разных поверхностей (стен, потолков, пола). Для жилья, но только при условии установки ламп на базе диодов, этот показатель равен 1,1.

В качестве примера можно рассмотреть расчет светодиодного освещения детской:

Соответственно, в таких условиях необходимо задействовать излучатели, которые характеризуются световым потоком нужного значения, чтобы в совокупности можно было получить значение – 1 320 лм.

Сколько нужно светильников

Существуют разные формулы расчета количества ламп и приборов. Многое зависит от их типа. Например, в точечных моделях обычно установлен всего один источник света, соответственно, чтобы рассчитать количество таких приборов, нужно разделить общую освещенность (Ф) на показатель светового потока одного излучателя.

Если стоит другая задача: определить, сколько потребуется светильников с несколькими лампочками, то рекомендуется применить следующую формулу:

  • N = (Е*S*kз*z*100)/(n*Ф*ɳ),
  • где Е – нормируемая освещенность, лк (табличная величина);
  • S – площадь комнаты, кв. м;
  • kз – коэффициент запаса (1,1);
  • z – значение неравномерности освещения (для диодных ламп равно 1);
  • Ф – световой поток излучателя, лм;
  • ɳ — коэффициент осветительного элемента (равен 1);
  • n – количество осветительных элементов в одном приборе.

В результате можно максимально точно рассчитать нужный уровень освещенности и узнать, сколько нужно установить осветительных приборов. В любом случае всегда лучше руководствоваться приблизительными данными, чем организовывать освещение «на глаз».

Следует учесть также тип используемых лампочек. Они могут отличаться по цоколю (резьбовой, штырьковой), цветовой температуре (от теплых до холодных оттенков), мощности.

В частности, диодные излучатели для дома характеризуются небольшой нагрузкой на сеть: от 3 до 15 Вт. Этого достаточно, чтобы обеспечить яркий свет для жилых помещений.

Таким образом, от количества приборов будет зависеть общая освещенность помещения. Но, кроме этого, должны быть учтены параметры ламп: температура цвета, световой поток, мощность. Чтобы получить равномерное свечение, используя светодиодные приборы, нужно руководствоваться расчетами, иначе некоторые участки помещения могут быть недостаточно хорошо освещены, а другие, наоборот – слишком ярко освещены.

Можно выбрать любую из существующих схем освещения. Наиболее часто используемые варианты: с люстрой и точечной подсветкой; без основного осветительного прибора, функциональный свет обеспечивают точечные светильники.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
