Как проверить светодиодную ленту и блок питания на работоспособность мультиметром

Почему светодиодные лампы выходят из строя

Светодиодом называется полупроводниковое устройство, внешне напоминающее стандартный диод. Они отличаются малым пределом обратного напряжения. Электрический разряд или некорректная настройка схемы могут спровоцировать перегорание чипов. Малоточные яркие диоды, которые служат индикаторами источников питания, чаще всего перегорают из-за нестабильности напряжения в сети.

Самые распространенные причины перегорания диодных ламп – это:

неправильная сила тока. В характеристиках, прописанных на упаковке, указывается максимальный срок службы. Но это параметр при оптимальном токе около 20 мА. Китайские лампочки редко отличаются качеством, так как производители устанавливают в них дешевые чипы, часто использующиеся для подсветки дисплеев гаджетов. Эти элементы рассчитаны на 5 мА и перегорают быстро;
низкое качество диодов. С целью экономии производители нередко устанавливают в лампу чипы, изготовленные по устаревшим технологиям, а именно с прозрачным р-контактом. Этот вариант самый экономичный и применяемый для подсветки экранов смартфонов. При нагревании срок службы таких светодиодов значительно сокращается. Поэтому их нельзя использовать в светильниках;
тепловыделение. Иногда лампочка перегорает из-за перегрева. Это может быть спровоцировано плохим сочетанием корпуса со светодиодами. Например, если чип разработан на основе новейших технологий, работать в корпусе чипов прошлых поколений он будет с трудом и быстро перегорит. В большинстве случаев это связано с размером посадочного гнезда.
некачественная сборка. Из-за жесткой конкуренции производители пытаются выводить на рынок как можно больше устройств. Поэтому контроль сборки снижается, что становится причиной деградации диодов.
неправильное использование. Перегрев лампочки может произойти не только из-за нарушения технологии сборки. Иногда целесообразнее приобретать лампы российских производителей, так как они адаптированы под работу местных сетей и лучше переносят перепады напряжения.

Рис. 6 – низкокачественная диодная лампа.

Светодиодные ленты устанавливать нужно только на алюминиевый профиль. Если лампа постоянно перегорает независимо от производителя, необходима проверка проводки.

Рекомендуем изучить: Ремонт Led лампочек в домашних условиях.

Что такое адресная светодиодная лента?

В первую очередь давайте рассмотрим, что вообще такое
цифровая Led лента, как она устроена и как работает?
По-другому ее еще называют адресной, умной или лентой “бегущий огонь”.

Главное отличие от обычных изделий заключается в присутствии на плате микросхем. Причем они могут быть как встроенными в сам светодиод.

Так и внешними.

Они позволяют управлять режимами работы каждого сегмента
по отдельности. Таким образом можно напрямую запускать и отключать свечение
любого светодиода или пикселя.

В данном случае пикселем называют ячейку из одного или
нескольких светодиодов сразу (обычно по 3 штуки).

Вы сможете управлять как яркостью, так и цветом любого
диода в ленте и при этом создавать совершенно потрясающие световые эффекты:

для автомобиля

для аквариума

на фасаде дома

на ёлке

Многообразие вариантов будет зависеть только от вашей фантазии.

Конструкция

Светодиод — это полупроводниковый элемент, по конструкции схожий с диодом. При прохождение через светодиод тока создается видимое глазу оптическое излучение. Данная деталь состоит из:

Анода, через который подается положительный заряд.
Катода, через который подается отрицательный заряд.
Отражателя световых потоков.
Излучающего полупроводникового чипа или кристалла.
Рассеивателя свечения.

Для ламп любых форм эта стандартная конструкция. Для достижения яркости, производители только увеличивают число слоев или количество кристаллов. Эти значения прямо влияют на мощность.

Электрические параметры светодиодов

Первым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):

падение напряжения, измеряемое в вольтах. Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;
номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;
мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.

Таблица использования светодиодных источников с разной температурой свечения.

В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток. Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.

Классификация

Диоды относятся к простым полупроводниковым радиоэлементам на основе p-n перехода. На рисунке представлено графическое обозначение наиболее распространенных типов этих устройств. Анод отмечен «+», катод – «-» (приведено для наглядности, в схемах для определения полярности достаточно графического обозначения).

Принятые обозначения

Типы диодов, указанные на рисунке:

А – выпрямительный;
B – стабилитрон;
С – варикап;
D – СВЧ-диод (высоковольтный);
E – обращенный диод;
F – туннельный;
G – светодиод;
H – фотодиод.

Теперь рассмотрим способы проверки для каждого из перечисленных видов.

Как узнать на какое напряжение рассчитан светодиод

Все вышесказанное относится к обычным LED, работающим без дополнительных встроенных элементов. Существующие технологии позволяют встраивать в корпус прибора добавочные комплектующие. Например, гасящие резисторы. Так получают светодиоды на большее напряжение – 5,12 или 220 В. Визуально определить напряжение зажигания таких приборов практически невозможно. Поэтому остается один путь.

Если предыдущие способы не дали результата и есть уверенность, что LED исправен, надо пробовать подавать на него повышенное напряжение. Сначала 5 В, потом увеличить напряжение до 12 В, если результата нет – можно попробовать повышать далее, вплоть до 220 В. Но до таких величин лучше не экспериментировать – это напряжение опасно для человека. Кроме того, в случае ошибки можно получить разрушение корпуса светодиода. При этом может произойти небольшой хлопок, оплавление изоляции проводов, возгорание и т.д. В настоящее время технологии шагнули далеко вперед, и светодиод стоит не настолько дорого, чтобы из-за него рисковать оборудованием и здоровьем.

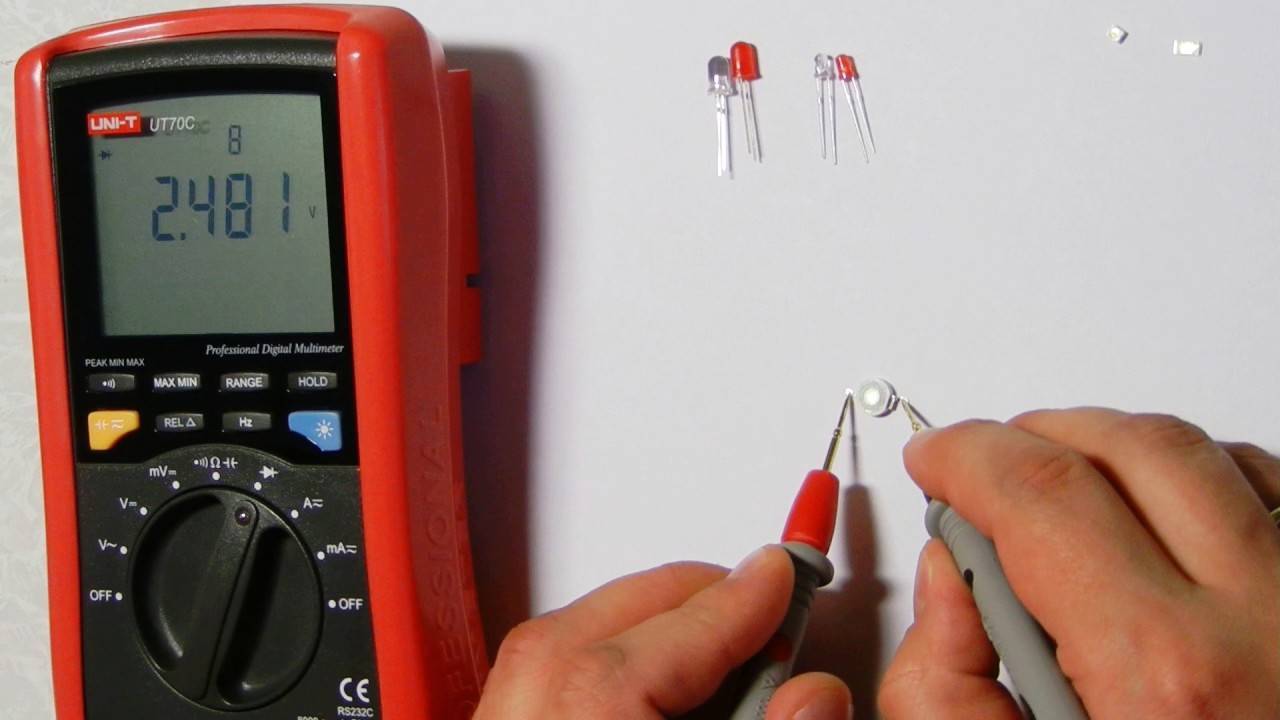

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.

Демонстрация проверки варикапа

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно цифрового мульти метра с функцией измерения емкости верки конденсаторов, например UT151B).

Приставка к мультиметру для измерения емкости варикапа

Обозначения:

Резисторы: R1, R2 -120 кОм (да, два резистора, да последовательно, нет одним заменить нельзя, паразитную емкость, далее без комментариев); R3 – 47 кОм; R4 – 100 Ом.
Конденсаторы: С1 – 0,15 мкФ; С2 – 75 пФ; С3 – 6…30 пФ; С4 – 47 мкФ га 50 вольт.

Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости)

Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ. Это значение мы будем вычитать от показания прибора

Это значение мы будем вычитать от показания прибора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно демонстрирует зависимости емкости варикапа от номинального напряжения .

Лента горит, но не полностью что делать?

Теперь рассмотрим, почему светодиодная лента горит разным цветом, некоторые секции потускнели, либо полностью погасли?

Если вы столкнулись с такой проблемой – не обязательно менять всю инсталляцию, можно выполнить местный ремонт. Монтаж выполняется двумя способами:

Скрытый — лента скрывается в короб;
открытый метод — находится на поверхности.

Когда источник света скрыт в специальном профиле или на тыльной стороне конструкций, её гораздо проще отремонтировать. Просто найдите границы нерабочей области и обрежьте ленту по линиям разреза (как правильно резать светодиодную ленту).

Если монтаж видимый – приходится отрезать больший участок, чтобы скрыть коннектор. Дойдите до места, где можно незаметно спрятать соединение и от туда начинайте удалять нерабочий участок ленты.

После чего замените кусок аналогичным по мощности, типу и количеству светодиодов. Для этого нужно либо припаять, что не всегда может быть удобным, либо использовать коннекторы.

Основы правильного монтажа

Чтоб не сталкиваться с ситуациями, когда светодиодная лента горит не полностью, нужно рассмотреть основные правила монтажа:

Минимальный радиус изгиба – 5см. Когда вы оборачиваете ленты вокруг тонких трубок или углов, будьте готовы к тому, что она может повредится. Тонкие проводники у её основания не выдерживают таких деформаций.
Не монтировать вблизи зон с повышенной температурой. Частичный выход из строя светодиодной ленты может произойти потому, что вблизи находится отопительная батарея или другой источник тепла.
Плотный монтаж ленты с мощностью более 10Вт на метр – запрещен! Светодиоды хоть и имеют высокий КПД, но более половины их мощности превращается в тепло.

Нужно помнить, что когда вы собираете светильник с мощными лентами, например white 5050 60 led/m, которая имеет 14.4 Вт на метр, не стоит клеить её полоса к полосе или мотать виток к витку. Сделайте зазор хотя бы в толщину одной полосы.

После монтажа включите и дайте ей поработать хотя бы пару часов, периодически проверяя температуру. Если руку начинает обжигать, т.е. поднялась выше 50 градусов – сделайте конструкцию реже. Для достижения большей яркости, воспользуйтесь жесткой полосой 5730(5630) на алюминиевом основании или другими мощными светодиодами.

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.

Общие положенияРазрешение на строительство для любого объекта, в том числе многоквартирного дома — итоговый акт,…

Схема системы охлажденияСистема охлаждения приора 16 клапанов инжектор, схема выглядит следующим образом:Рис. 1. Расположение элементов…

Как проверить правильность установки пластиковых окон? На что обратить внимание?Первым делом, при установке пластикового окна,…

Преимущества мезонина в постройке— надстройка искусно маскирует и придаёт дополнительное крепление дымоходной трубе;— практически весь…

Chungatank › Блог › Носовой тент для ПВХ лодки (своими руками) Приветствую всех ! В…

Принцип работыЭлектрический котел с насосом отличается от обычного несколькими дополнительными деталями. В нем присутствуют насос,…

КАК ПРОВЕРИТЬ С ПОМОЩЬЮ МУЛЬТИМЕТРА

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

Существует бесхитростный метод апробации светового диода с выводами, с применением мультиметра с опцией замера характеристик PNP и NPN — транзисторов.

Для того чтобы прозвонить ЛЕД по такому варианту, необходимо вставить его в проем «С» и «Е» разъема испытания транзисторов: в PNP — удлиненного выводом в «Е», укороченной — в «С». В гнездо для NPN, длинным концом в «С», а укороченным — в «E».

Работоспособный диод загорится, поскольку ИП подает на него 1.5 В, что хватает для слабенькой, но заметной засветки ЛЕД.

Еще один простой способ испытания — позвонка ЛЕД мультиметром, как стандартного диода:

Перед тем как проверить светодиодную ленту на работоспособность, запускают мультиметр, чтобы проверить диод.
Затем нужно прозванивать ЛЕД-диод, коснувшись его ножек зондами тестера.
Рабочая диодная лента слегка засветится, а на панели мультиметра пользователь увидит число падения на PN-переходе, В .

Дополнительная информация! Такой метод не подходит для устройств с большим напряжением, но слабые и в том числе SMD-светодиоды и инфракрасный фонарь, возможно, испытать подобным нехитрым методом, в том числе, когда они прочно установлены на печатной плате.

Прозвонка отдельных светодиодов

Этот вид проверки — один из самых простых, производится с помощью мультиметра. Стандартный светодиод имеет два длинных контакта — анод и катод. Ножка катода немного длиннее, а при рассмотрении на просвет его электрод внутри корпуса крупнее. Для того, чтобы прозвонить светодиод, надо выполнить следующие действия:

перевести переключатель в положение Hfe (это режим проверки транзисторов);
отыскать на панели разъем с обозначениями PNP и NPN;
анод вставляется в слот С зоны PNP, а катод — в слот Е зоны NPN.

Эти контакты являются плюсовым и минусовым электродами и заставляют светодиод светиться. Если этого не происходит, то либо перепутана полярность (надо поменять местами выводы диода), либо элемент неисправен. Перед тем, как проверить светодиод мультиметром, рекомендуется определить, где у него анод и катод.

Поскольку мультиметры имеют разную конструкцию и характеристики, существует несколько разновидностей гнезд для проверки транзисторов.

Несмотря на разницу, все они имеют нужные слоты.

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Проверка фонарика выполняется в следующей последовательности:

Отвинчиваем крышку или коническую часть в передней части корпуса.
Извлекаем светодиодный модуль.
На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами.

Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета. При этом все приборы, как это ни печально, не могут работать вечно и периодически ломаются. Одной из довольно распространенных причин поломки целого ряди электроприборов, является выход из строя такого элемента электросети, как диод.

Провести проверку исправности этого компонента можно своими руками в домашних условиях. Эта статья расскажет вам, как проверить диод мультиметром, а также о том, что собой представляют данные элементы и каков сам измерительный прибор.

Управление через смартфон

Управление современными адресными лентами легко
осуществляется через смартфон и Wi-fi.
Последовательность здесь следующая.

устанавливаете на телефон специальное приложение

Зачастую на корпусе контроллера указывают QR код,
отсканировав который, вы найдете нужную программу в интернете.

регистрируетесь и добавляете свое устройство

в настройках wi-fi на телефоне находите его

При первом подключении настраиваете девайс. Выбираете
последовательность свечения RGB (GBR, BRG), а
также тип ленты (ws2811, ws2812 и
т.п.)

Обязательно указываете количество пикселей. После этого
можно переходить к выбору эффектам свечения:

таймер (время вкл. и откл. ленты)

динамический режим (с регулировкой скорости и изменения эффектов)

Таких прописанных по умолчанию режимов может быть
несколько сотен!

яркость подсветки

Не понравились заводские настройки? Можете создать свою
собственную программу расцветки через ручную настройку динамического режима.

Более подробно с пошаговой установкой и настройкой множества других режимов работы можете ознакомиться из ролика ниже.

Помимо прочего такие умные контроллеры могут иметь
музыкальный процессор.

Они визуализируют звуки через встроенный микрофон телефона. Получается очень неплохой аналог цветомузыки в домашних условиях.

Песню можно записать в память смартфона и при ее
проигрывании эффекты будут аналогичными.

При выборе такого контроллера обратите особое внимание, что есть дешевые модели, которые при работе через wi-fi могут блокировать вам интернет. Поэтому заранее интересуйтесь у продавца о такой функции и покупайте только модели с одновременной работой интернета и управлением подсветкой

Поэтому заранее интересуйтесь у продавца о такой функции и покупайте только модели с одновременной работой интернета и управлением подсветкой.

Проверка светодиодов

Вариант 1

Проверка исправности светодиода мультиметром достаточно проста. Это можно сделать прямо на плате мультиметром, не выпаивая сам светоид. Для проверки понадобится только мультиметр, включенный в режим проверки диодов. Перед проверкой необходимо найти анод детали. Если соблюдена правильная полярность, деталь должна засветиться. Тест на работоспособность можно считать пройденным. Также на определение работоспособности влияет яркость свечения. Тусклый свет не показатель испорченной детали. Причиной может стать нехватка напряжения.

Вариант 2

Еще один простой способ проверить светодиоды возможен, если мультиметр оснащен гнездом для прозвонки транзисторов. В этом случае, чтобы проверить исправность светодиода мультиметром, его прозванивают в такой последовательности:

Перевести мультиметр в режим прозвонки — hFE.
В гнездо вставить светодиод, анод в отверстие «С», катод в отверстие «Е» (секция NPN).
Яркое свечение детали укажет на ее исправность.

Часто после прозвонки, светодиоды не работают в схеме. Причина этому разница в силе тока мультиметра и рабочего напряжения. Для того чтобы точно определить пригодность детали необходимо выполнить прозвонку проверяемого светодиода мультиметром без выпаивания.

Вариант 3

Это способ проверки светодиодов, подключенных параллельно в осветительных лампах или лентах. Перед началом проверки необходимо посмотреть схему подключения и определить «+» вход. Сама проверка светодиода в этом случае будет выглядеть следующим образом:

Установить тестер в режим замера постоянного тока.
Включить прибор с неисправной деталью.
Щуп «минус» подключит к «минусу» на плате.
Щуп «+» подключить к вводному контакту, проверяемого элемента.
Замерить напряжение.
После замера, подключит «+» щуп к выходу детали.
Если напряжение отсутствует, это показатель неисправности детали.

Подобный способ является опасным, так как проверка проводится с подключением в электрическую сеть. Часто причиной неисправности в лампах, работающих от постоянного напряжения, становится пробой диодного моста.

Вариант 4

Проверить сразу несколько светодиодов в цепи можно не выпаивая их из схемы. Напряжения 9 вольт, от которого работает мультиметр, вполне хватает для прозвонки сразу всех светодиодов.

Тестер перевести в режим замера сопротивления.
Определить полярность схемы подключения всех деталей.
Согласно полярности, подключить один щуп к вводу первого светодиода.
Второй щуп подключить к выходу последнего элемента.
При отсутствии сопротивления, поочередно подключать щуп к выходу каждого следующего светодиода.

Появление показаний сопротивления, укажет на последний исправный светодиод в цепи. После него, необходимо осуществить поочередную прозвонку всех деталей, для выявления прогоревшего элемента. Если лампа собрана по двойной схеме, светодиоды во второй цепи могут быть запаяны наоборот. После проверки одной схемы, необходимо сменить полярность подключения тестера.

Проверяем выпрямительный диод и стабилитрон

Защитный диод, а также выпрямительный (включая силовой)или шоттки можно проверить при помощи мультиметра (или воспользоваться омметром), для этого переводим прибор в режим прозвонки так, как это показано на фотографии.

Режим мультиметра, при котором тестируются полупроводниковые выпрямительные диоды

Щупы измерительного прибора присоединяем к выводам радиоэлемента. При присоединении красного провода («+») к аноду, а черного («-») к катоду дисплей мультиметра (или омметра) отобразит значение порогового напряжения тестируемого диода. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление. В этом случае можно констатировать исправность элемента.

Если при обратном подключении мультиметр регистрирует утечку, значит, радиоэлемент «сгорел» и нуждается в замене.

Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля.

Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне. Поэтому нам потребуется собрать простую схему.

Тестирование с использованием регулируемого источника питания

Обозначения:

БП – регулируемый блок питания (отображающий ток нагрузки и напряжение);
R – токоограничительное сопротивление;
VT – тестируемый стабилитрон или лавинный диод.

Принцип проверки следующий:

производим сборку схемы;
устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 200 В;

Выбор необходимого режима для тестирования

включаем блок питания и начинаем постепенно увеличивать величину напряжения, пока амперметр на блоке питания не покажет, что через цепь протекает ток;
подключаем мультиметр, как указано на рисунке и измеряем величину напряжения стабилизации.

Достоинства и недостатки такой led-продукции

Светодиодную ленту сегодня используют в самых разнообразных сферах благодаря следующим ее достоинствам:

возможность придавать изделию разнообразную форму;

Фигурная светодиодная подсветка

возможность устанавливать продукцию на любые поверхности, так как она оснащена самоклеящейся основой;
наличие возможности наращивания длины изделия в неограниченном размере;
возможность обрезать ленту до нужных размеров;
качественный световой поток, даваемый светодиодами;
длительный срок службы;
возможность применения в помещениях с высокой влажностью;

Обратите внимание! В помещениях, где имеется высокая влажность, следует использовать только влагозащищенную продукцию. возможность с помощью такой ленты создавать самые разнообразные светотехнические дизайны, которые вполне могут использоваться как внутри зданий, так и снаружи

возможность с помощью такой ленты создавать самые разнообразные светотехнические дизайны, которые вполне могут использоваться как внутри зданий, так и снаружи.

Но кроме вышеописанных преимуществ данной светодиодной продукции, она имеет и некоторые недостатки:

Блок питания для светодиодной ленты

достаточно высокая стоимость;
потребность подключать к ленте блок питания. При этом блок питания может выступать одним из слабых звеньев в работоспособности осветительной системы данного типа. Очень часто именно блок питания следует проверять на работоспособность, чтобы исключить некорректное функционирование самой ленты.

Стоит отметить, что блок питания в подобной осветительной системе играет ведущую роль, так как он обеспечивает падение напряжения сети в 220 В до нужного уровня, необходимого для запитки светодиодной ленты. А она может требовать питания в 12 или 24 В. Поэтому неправильно выбранный блок может привести к снижению работоспособности ленты.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиодную ленту на работоспособность

Проверить светодиодную ленту сразу целиком с помощью мультиметра сложно. Заставить ее светиться не удастся, лишь иногда возникает слабое свечение при проверке в режиме Hfe. Можно произвести проверку поочередно всех светодиодов.

Чаще всего из строя выходят контактные дорожки, которые проверяют по всей длине ленты. Она условно разделена на равные отрезки, состоящие из 3 светодиодов. Граница каждого отмечена на ленте поперечной линией с контактами. Прикасаясь к ним, проверяют каждый отрезок, определяя поврежденный участок. Кроме того, необходимо проверить мультиметром блок питания ленты, поскольку он также подвергается нагрузкам и периодически выходит из строя.

Способы проверки светодиодной ленты на работоспособность
