Устройство и принцип работы трехходового клапана
Трехходовой клапан – это специфичный вид запорно-регулирующей арматуры, способный контролировать соотношение холодного и горячего потоков в двух замкнутых контурах. Проще говоря, он добавляет к основному отопительному контуру еще один, в котором можно поддерживать ту же температуру, либо изменять ее, настраивая клапан по своему усмотрению.
Условно трехходовой клапан можно представить в виде пары двухходовых клапанов, работа которых обратно пропорциональна: открытие одного ведет к прикрытию другого на равную величину
Важно понимать, что при этом общая интенсивность потока остается неизменной
В зависимости от принципа работы, выделяют три основные группы трехходовых клапанов:
Смесительный трехходовой клапан
Имеет два входных и один выходной патрубок. Применяется для регулирования температуры ведомого контура путем смешивания двух раздельных потоков с разной температурой в заданной пользователем пропорции.
Разделительный трехходовой клапан
Имеет один входной и два выходных патрубка. Используется для регулирования температуры путем изменения количества циркулирующего в ведомом контуре теплоносителя, а также перед системами дополнительно подогрева/охлаждения – в них подается отобранная клапаном часть потока.
Переключающий трехходовой клапан
Способен переключать поток между контурами, не влияя на его температуру и интенсивность. Переключение может осуществлять по схеме «вход-вход-выход» или «вход-выход-выход».
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Существуют также комбинированные трехходовые клапаны, способные, в зависимости от способа установки, выполнять функции как смесительной, так и разделительной фурнитуры. Однако ввиду дороговизны и сложной конструкции они менее распространены.
На рисунках выше показаны схемы трехходовых клапанов седельного типа. Существуют также конструкции поворотного типа, однако они менее долговечны и могут устанавливаться лишь в контурах с небольшим внутренним давлением. В большинстве случаев приобретение седельного клапана предпочтительнее.

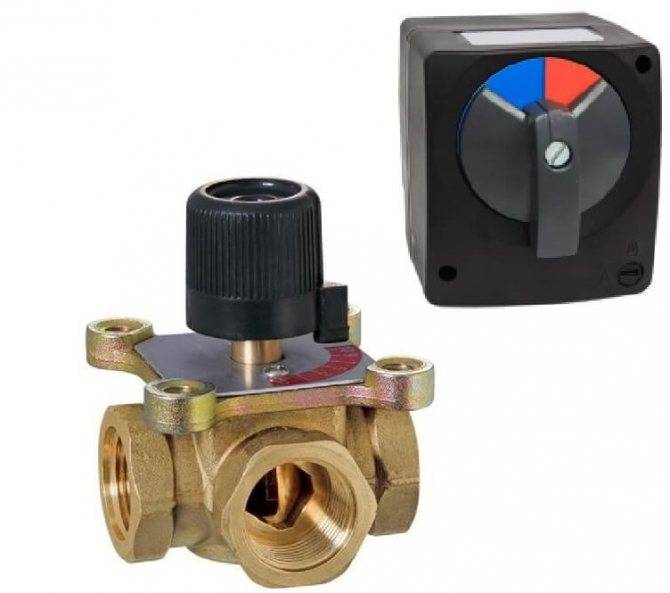

Внешне трехходовой клапан представляет собой Т-образную цилиндрическую развилку, концы который оснащены унифицированной резьбой. В моделях, рассчитанных на большую интенсивность потока, роль соединительного элемента может играть торцевой фланец.
Корпуса клапанов изготавливаются из распространенных в отопительных системах материалов: чугуна, нержавеющей стали, латуни, бронзы. Элемент трехходового клапана, осуществляющий регулирование выходящего потока или потоков, называют затвором.
Конструктивно он может быть:
- шаровым – характеризуется плавностью работы, но может изнашиваться быстрее, чем аналоги других форм;
- цилиндрическим или плоским – имеет повышенный ресурс за счет большей площади контакта с гнездом;
- конусным – позволяет уменьшить габариты клапана.
Клапан должен быть оборудован надежной системой привода, которая может быть:
- Механической – регулирование рабочего режима осуществляется путем поворота головки на необходимый угол.
- Электронной – угол поворота затвора устанавливается электрическим сервоприводом, сигнал которому передается датчиком или системой климат-контроля.
- Термостатическим – конструкция клапана дополняется термическим элементом, который, при повышении температуры теплоносителя на определенное значение, расширяется, поворачивая затвор.
Трехходовые клапаны с ручным управлением наиболее надежны, хотя и не предоставляют такой гибкости и оперативности настроек, как их автоматизированные аналоги. Кроме того, на ресурс клапана любого типа оказывает большое влияние наличие абразивных частиц в теплоносителе, поэтому контуры, работающие с подобной высокоточной фурнитурой, рекомендуется оборудовать улавливающими фильтрами.
Как это работает
Трехходовой клапан монтируется на тех участках магистралей, где требуется разделить поток циркулирующей жидкости на 2 контура:
- с переменным гидрорежимом;
- с постоянным.
В большинстве случаев постоянный поток требуется тем, для кого подается жидкость высокого качества и в обозначенных объемах. Его регулируют в соответствии как раз с показателями качества. Что же касается переменного потока, то он применяется для объектов, где показатели качества не являются основными. Там большое значение имеет коэффициент количества. Проще говоря, подача теплоносителя там осуществляется по необходимому количеству.
Обратите внимание! К запорной арматуре относится и аналог описываемого в статье прибора – двухходовой клапан. Чем он отличается? Дело в том, что трехходовой вариант работает по совершенно другому принципу
Шток, входящий в его конструкцию, неспособен перекрывать поток жидкости, который имеет постоянные гидравлические показатели.
Шток все время открыт, он настраивается на тот или иной объем жидкости. Следовательно, пользователи смогут получить нужный им объем как в плане количества, так и в плане качества. В целом, данный прибор неспособен прекратить подачу жидкости на сеть, в которой гидравлический поток постоянен. При этом поток переменного типа он вполне может и перекрыть, благодаря чему, собственно, и возникает возможность регулировки расхода/давления.
И если соединить пару устройств двухходового типа, то можно получить один, но трехходовой. Но нужно, чтобы оба работали на реверсе, другими словами, при закрытии одного клапана должен открываться следующий.
Профессиональные рекомендации по установке
Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.
Спрятать устройства можно, но с соблюдением трех условий:
- длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
- идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
- для обслуживания арматуры следует оборудовать технический люк.
Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.
Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.
Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах
Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.
Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми поломками бойлера и ремонтом. Не хватает навыков – пригласите специалиста из сервисного центра.
Что можно отремонтировать без газовщиков
В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.
Неисправности электромагнитного клапана случаются по причине:
- скачка линии в питании котлоагрегата;
- существования источников блуждающих токов;
- засор клапана-отсекателя инородными элементами;
- наличие конденсата в газопроводе.
Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание
Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка .
Процесс продувки газового клапана:
- По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
- Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
- Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
- Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
- Проверяют полученный результат, например, включив котел.
- Если котел загорится, горелка будет работать, то неисправность устранена.
- Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.
Разновидности клапанов в газовом котле
Газовые клапаны (ГК) для котлоагрегатов систематизируются по ряду параметров.
По конструкционному изготовлению:
- Двухходовые, представляющие конструкцию, с двумя отверстиями — вход и выход. Главное их предназначение — блокирование подачи или запуска транзитной среды в трубах.
- Трехходовой клапан для газового котла. В данных конструкциях имеются 1 входное и 2 выходных отверстий. Подобная арматура осуществляет запорно-регулирующую и потоконаправляющую роль.
- Четырехходовые. В этих газовых вентилях наличествуют 4 отверстия: 3 выпускных, одно входящее. По функциональности они идентичны трехходовому клапану. Наличие дополнительного входа, расширяет их область применения для многоконтурных систем теплоснабжения.
Четырехходовой клапан Навьен. Источник фото: ebay.fr
Следующий принцип классифицирования — это вариант управления устройством:
- С ручной регулировкой. Выполнены в форме простой конструкции, отсечка в них активизируется в момент, когда крутится главное колесо или срабатывает рычажный механизм. Первостепенные отличительные качества подобных вентилей — высочайшая надежность и относительно невысокая стоимость.
- Электромагнитный клапан для газового котла. Вследствие того, что в устройствах вмонтирован электропривод, они способны действовать автоматически. Механизмы используются в магистральных газопроводах, на теплосетевом оборудовании и промышленных установках.
Разновидности клапанов в газовом котле
Газовые клапаны (ГК) для котлоагрегатов систематизируются по ряду параметров.
По конструкционному изготовлению:
- Двухходовые, представляющие конструкцию, с двумя отверстиями — вход и выход. Главное их предназначение — блокирование подачи или запуска транзитной среды в трубах.
- Трехходовой клапан для газового котла. В данных конструкциях имеются 1 входное и 2 выходных отверстий. Подобная арматура осуществляет запорно-регулирующую и потоконаправляющую роль.
- Четырехходовые. В этих газовых вентилях наличествуют 4 отверстия: 3 выпускных, одно входящее. По функциональности они идентичны трехходовому клапану. Наличие дополнительного входа, расширяет их область применения для многоконтурных систем теплоснабжения.
Следующий принцип классифицирования — это вариант управления устройством:
- С ручной регулировкой. Выполнены в форме простой конструкции, отсечка в них активизируется в момент, когда крутится главное колесо или срабатывает рычажный механизм. Первостепенные отличительные качества подобных вентилей — высочайшая надежность и относительно невысокая стоимость.
- Электромагнитный клапан для газового котла. Вследствие того, что в устройствах вмонтирован электропривод, они способны действовать автоматически. Механизмы используются в магистральных газопроводах, на теплосетевом оборудовании и промышленных установках.
Основные неисправности и способы ремонта
Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.
Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.
Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза .
Проверка электрических компонентов
Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.
Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.
Зоны подачи напряжение микропереключателем:
- устройство системы зажигания;
- тепловентилятор;
- электромагнитная катушка.
В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.
В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:
- вентилятора;
- пьезорозжига;
- электромагнитного клапана-отсекателя.
Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.
Проверка катушки электромагнита и ее ремонт
Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.
Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.
Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.
В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.
Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.
Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.
Виды трехходовых клапанов и особенности их работы
Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:
У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.
У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.
По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.
Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.
| Автономный смесительный трехходовой клапан | |
| Плюсы | Минусы |
| Низкая цена | Необходимость подбора клапана под температурный режим обратки теплогенератора |
| Контроль температурного режима теплоносителя | Нельзя изменить установленный заводом-изготовителем температурный режим |
Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.
| Смесительный трехходовой клапан ручного управления | |
| Плюсы | Минусы |
| Относительно низкая цена | Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды |
| Контроль температурного режима теплоносителя | |
| Возможность изменения температурного режима в процессе эксплуатации | Неравномерное прогревание отопительного контура |
Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.
Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.
Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.
Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.
| Смесительный трехходовой клапан с терморегулятором | |
| Плюсы | Минусы |
| Автоматический контроль температурного режима теплоносителя | Высокая цена |
| Возможность изменить температурный режим | Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы |
| Равномерное прогревание отопительного контура |
Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.
При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.
| Смесительный трехходовой клапан с электроприводом | |
| Плюсы | Минусы |
| Автоматический контроль температурного режима теплоносителя | Высокая цена |
| Возможность изменения температурного режима | Повышенный расход электроэнергии |
| Точная регулировка температуры потока теплоносителя | Увеличенный расход теплоносителя |
| Равномерное прогревание отопительного контура |
Как проверить трехходовой кран на работоспособность
В первую очередь следует провести внешний осмотр: на пластиковом и металлическом корпусе не должно быть трещин. Что касается регулятора, он должен плавно поворачиваться во все стороны. Чтобы проверить термоголовку, её нужно нагреть. Например, строительным феном. При этом шток должен двигаться в соответствии с показателями. Если у клапана установлен электропривод, проверить его работоспособность можно с помощью тестера, но для этого придётся электропривод разобрать.
Заключение
Трёхходовые клапаны только с виду напоминают тройник. Их устройство гораздо сложнее, а сферы применения достаточно разнообразны. Подходите к выбору клапана ответственно, рассматривайте модели лишь известных, зарекомендовавших себя производителей, к счастью, таких достаточно. И тогда этот маленький, но очень важный прибор проработает долгие годы, не доставляя проблем.
Оборудование для котельной
Схемы установки
Регулирующий температуру 3-ходовый клапан устанавливается по одной следующих трех схем:
- В системе оборудования теплых полов для регулирования уровня нагрева теплоносителя не выше 40-50 град.
- Для оптимального перераспределения тепла в системе отопления, а также установления разного уровня нагрева в разных ее частях.
Необходимость такой регулировки возникает, когда косвенный водонагреватель нуждается в максимально горячем теплоносителе, в тоже время, для радиаторов требуется поток чуть меньшего нагрева, а система теплых полов – значительно меньшего.
Схема обогрева с регулирующим механизмом Источник blog.altep.ua
В качестве защиты от конденсата котлов на твердом топливе, в случаях, когда теплоноситель из обратной магистрали возвращается слишком холодным.
В данном варианте применяется два контура. Первый основной идет на приборы отопления, второй посредством байпаса сразу уходит на клапан, который вторым входным патрубком связан с обратной магистралью. Таким образом, возвращаясь с основного контура холодный теплоноситель частично смешивается с горячим, только что вышедшим из котла, и возвращается в нагревательный теплообменник уже подогретым.
Как проверить трехходовой клапан в газовом котле: инструкции по проверке клапана своими руками
Трехходовой клапан – устройство, широко применяемое в самых различных конструкциях бытовых и промышленных аппаратов. Соответственно, такого же рода устройство применяется в составе бытового газового оборудования. Наряду с различными неисправностями бытовых газовых котлов пользователи нередко встречаются с поломкой трехходового клапана. Согласитесь, неплохо бы выяснить, по какой причине выходит из строя это устройство и попытаться починить его своими силами.
Между тем установить потерю работоспособности устройства «с первого взгляда» удается далеко не всегда даже профессиональным механикам. Для этого требуется соответствующая проверка. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле, когда есть подозрения на неисправность этого механизма. Также поговорим о разновидностях устройства и его функциональных возможностях.
Особенности котлов «Навьен»
Существует ещё несколько причин, почему в России купили уже более миллиона настенных котлов данной марки. Продукт отлично адаптирован под Российские реалии: имеет большую устойчивость к низкой температуре и другой агрессивной среде. Защищен от просадок напряжения сети. Предоставляется возможность связывания котлов в каскадную цепочку. Элегантная форма, дизайн, вписывающийся в любой российский интерьер. Котлы проходят по гарантии 36 месяцев. Производитель наладил поставку запчастей для сервисных центров Российской Федерации, для устранения поломок. Котлы «Навьен» отличаются большой надежностью, очень сложно безвозвратно сломать котел. Котлы обладают интеллектуальной системой определения проблем встроенную в систему котла, с помощью номера ошибки, возможно установить, что сломалось в котле.
Трансформатор розжига
Этот элемент подает на горелку разряд тока (искру), который необходим для зажигания горючего. Кроме остальных элементов, непосредственно влияющих на работу агрегата, компонент также может выходить из строя. В результате вся автоматика будет срабатывать, но огонь не появится, так как нет источника для воспламенения.
Как можно быстро проверить трансформатор розжига газового котла на работоспособность? Просто. Нужно сделать несколько простых движений:
- Через специальное окно посмотреть, идет ли разряд или нет.
- При помощи тестера проверить напряжение, выходящее из контроллера во время попытки зажигания. Нормальной считается цифра, попадающая в промежуток от 187 до 235В.
- В случае обнаружения проблемы нужно отсоединить питание от трансформатора и подключить его обратно.
- Проверить опять.
В любом газовом котле установлено множество предохранительных элементов и датчиков, позволяющих следить за правильной работой агрегата. В случае возникновения ситуаций, которые явно угрожают жизни человека, срабатывает система полного отключения установки.
При любой поломке большинство владельцев газовой колонки вызывают мастера специализированного сервиса. Однако сервисные услуги, как правило, сопровождаются финансовыми издержками, не так ли?
Почему бы самостоятельно не решить незначительную, на первый взгляд, проблему, обладая навыками механика? С ситуацией, когда не срабатывает газовый клапан на газовой колонке, можно постараться справиться своими силами. Но что для этого нужно и с чего начинать?
В этом материале мы поговорим о конструкционных особенностях газового клапана. Разберем основные поломки, приводящие к неработоспособности колонки. Для лучшего понимания процесса диагностики и разборки изложенный материал снабдим наглядными фотографиями и видеороликом.
Устранение частых ошибок
Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.
Ошибка «02» — остановка циркуляции теплоносителя
Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:
- Прочистить фильтры в самом котле и системе отопления.
- Достать теплообменник из корпуса.
- Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
- Поместить теплообменник в емкость с раствором кислоты.
- Ожидать пока химия сделает дело.
После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.
Разновидности клапанов
Функциональность клапанов различна. По этому признаку трехходовики подразделяются на переключающие, смесительные и разделительные.
Смесительные
Принцип работы трехходового клапана в системе отопления
На один вход подается холодный поток, на другой – горячий. На выходе они смешиваются, образуя один поток заданной температуры. Таким образом, благодаря термосмесителю регулируется температура теплоносителя, в частности осуществляется подмешивание обратки в теплоноситель на выходе из котла. Для этого клапан устанавливают на обратке трубы отопления.
Разделительные
Разделительные клапаны также называют распределительными. Они разделяют один поток на два. Используются в системе ГВС, обвязках воздухонагревателей.
Переключающие
Переключающие или перекидные выполняют переключение с контура на контур, например, с отопления на горячее водоснабжение. Переключение осуществляется с помощью электропривода.
Установка клапана своими руками
В установке трехходового термосмесительного клапана своими руками надо учитывать схему вашего котла и теплообеспечения в доме. Четко выполнять все инструкции и пункты подключения. Также внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около нашего котла для телообеспечения дома.
- Устанавливаем насос на обратке . Если он будет стоять на подаче из котла, то быстро испортится.
- Необходимо подключение , который также можно сделать своими руками, он предохранит весь узел подключения воды от перегрева.
- В системе естественной циркуляции теплоносителя труба подачи холодной воды подключается к входному патрубку котла (обычно внизу). Труба горячей воды – к котлу сверху (как показано на схеме). Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава , так как температура воды может нагреваться до 100-105 градусов Цельсия.
- Подключение расширительного бака (или на обратке, или на выходе – роли не играет, см. по схеме) служит своеобразным предохранителем и буфером в нашем узле.
- Подключение к предохранительной группе безопасности: к манометру, показывающему давление в котле; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель (см. схему).
- Установка и подключение по схеме теплового аккумулятора.
- После него – подключение трехходового смесительного клапана строго в соответствии со схемой , именно он будет перемешивать горячую воду из теплоаккумулятора с холодной из обратки.
Если вы через поиск добрались до этой статьи, то наверняка уже что-то слышали о смесительной трубопроводной арматуре, применяющейся в системах отопления частных домов и квартир. Так что без долгих предисловий предлагаем обсудить 3 вопроса: как работает термостатический трехходовой клапан, где его нужно устанавливать и как правильно подобрать, чтобы не тратить лишних денег.
Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).
По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:
- Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
- Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.
По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:
- встроенным термоэлементом
- термоголовкой с выносным температурным датчиком
- сервоприводом.
Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).
Если гудит котел, что делать?
Все перечисленные выше ошибки обычно приводят к полной остановке работы котла, но гораздо более частая, менее разрушительная проблема – это неприятный звук из оборудования. Раздражающие шумы станут причиной головных болей, повышенного стресса. Ясное дело, правильно установленный и эксплуатируемый котел Navien должен работать бесшумно, гудение является симптомом, который может предупреждать о большой неисправности в будущем.
Разберем самые популярные источники гула:
Неисправность работы вентиляционной системы котла
Если котлу приходиться находиться в пыльном подвале или просто используете прибор длительное время без должного ухода, то большое количество пыли скапливающиеся внутри корпуса может нарушить работу вентиляции. Это, пожалуй, самая частая причина гула в старом оборудовании, но не нужно забывать, что дело, может быть в недостатке смазки. Дабы испытывать неприятных ощущений от посторонних звуков, убирайте из котла пыль и регулярно смазывайте его. Иначе придется вызывать специалиста, возможно менять сам вентилятор.
Осадок от жесткой воды
Как и во множестве проблем, о которых говорили ранее, жесткая вода может играть ключевую роль в проблемах, связанных с гулом внутри оборудования. Накипь поражает сначала теплообменник, а затем весь аппарат, снижая все его положительные качества, из-за сузившихся проходов для подачи воды, обилия пара появляется странный гул. Избавиться от накипи в котле Navien поможет раствор кислоты, только на этот раз обрабатывать придется все детали котла — лучше доверить это специалисту.
Вода, перенасыщенная кислородом
Используя систему естественной циркуляции, вы попадаете в группу риска услышать неприятные звуки, даже используя новейший котел. Самому котлу ничего не угрожает, и он будет выдавать лучший КПД стабильно работая, но звук мешает владельцу. Причина шума – пузырьки воздуха, лопающиеся внутри отопительной системы. Избавиться от шумов легко, заменив естественную систему циркуляции, усовершенствуя систему котла мембранами.
Давление газа
Сниженное давление газа внутри системы является причиной назойливых шумов в помещении. Дефицит газа образует воздушные карманы, уменьшается скорость перемещения воды, происходит перегрев аппарата. Для исправления неполадки нужно лишь поменять давление на приемлемое равное двум атмосферам. Производить данные манипуляции следует обученному профессионалу
Другие причины
Другими причинами неприятных шумов в котел Navien могут послужить минорные причины. Странные стуки, связанны с наличием в системе воздуха. Несмотря на качество котлов «Навьен» — никто не застрахован от ошибок, и обычный заводской брак может быть причиной ваших головных болей. Тщательно проверяйте товар, осуществляйте возврат, гарантийный обмен.
Лучший способ избежать проблем, поломок, гулов, ошибок и прочих неисправностей – профилактика. Регулярно проходите технический осмотр газового котла Navien, протирайте пыль, капните смазку, чистите мусор, имейте запасные детали, подключите чистую воду, наладьте систему циркуляции и сможете избежать множества неприятных проблем.
Не пытайтесь полностью самостоятельно определить причины проблем с техникой. Отопительный котел – это устройство требующее повышенной внимательности. В случае каких-либо проблем обращайтесь в сервис-центр или взывайте специалистов, они точно установят причину и совершат необходимый ремонт. «Navien» самостоятельно обучает необходимый персонал. «Навиен» имеют сервисные четыреста сервисных центров в Российской Федерации. Обращайтесь к профессионалам, самостоятельная диагностика и лечение сложных приборов без тщательной подготовки могут навредить аппарату.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
